Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017
Замок зажигания:+12 — красныйзажигание — желтый напротив красногоacc — желтый напротив белогостартер — белый
На блоке BCM в черном разъёме:CAN-H — розовый пин 4CAN-L — белый пин 3повороты — бежевый пин 8 — управление импульсноеесли есть штатный концевик капота — в сером разъёме крайний песочный.
Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio.Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.
Установочные карты сигнализаций на Renault Duster
Точки подключения Renault Duster выпуск с августа 2015 года
Для подключения к CAN шине необходимо зеленый провод CAN-HIGH соединить с проводом CAN-HIGH контакта 4 черного 40-ка контактного разъема S1(A BLACK) на монтажном блоке, а синий провод CAN-LOW разъёма CN13 соединить с проводом CAN-LOW контакта 3 черного 40-ка контактного разъема S1 (A BLACK) монтажного блока.
Подключение центрального замка Рено Дастер
Управление по шине CAN, при наличии штатного ЦЗ в комплектации.
В этом варианте есть особенность – после закрытия штатным радиобрелоком брелок сигнализации не открывает ЦЗ
Подключение датчика зажигания Рено Дастер
Для подключения датчика зажигания зеленый провод разъема CN5 подключить к проводу « + зажигание» – к желтому проводу контакта 5 коричневого 12-контактном разъеме Р2 (D BROWN) монтажного блока ЦЭКБС. Или к желтому проводу контакта 4 разъема замка зажигания.
Подключение автозапуска Рено Дастер
Для подключения автозапуска необходимо: – зелёный провод разъема CN1 подключить к желтому проводу контакта 4 разъёма замка зажигания («зажигание 1»); – белый провод разъема CN1 подключить к желтому проводу контакта 6 разъёма замка зажигания («аксессуары»); – жёлтый провод разъема CN1 подключить к белому проводу контакта 3 разъема замка зажигания («стартер»)
Особенности для комплектации с функцией «Renault Start»
Если автомобиль завести штатным автозапуском, и на работающем двигателе произвести следом команду на автозапуск от системы, то штатный автозапуск отключается и начинается процедура автозапуска от системы (при использовании обходчика иммобилайзера). Если автозапуск произведен от системы, то при работающем двигателе штатный автозапуск не включится
Установка
Хотя первично процесс монтажа сигнализации на модели кажется непростым занятием, но, на самом деле, установка элементов защитной системы может обойтись без специалистов СТО.
Первично следует провести выбор мест соединения сигнализации с другими системами Рено Дастер. Для концевиков капотного пространства и багажного отделения на Дастере провода уже есть в наличии. Поэтому следует убрать с проводки заглушки и подключить концевики. Для других комплектующих — зуммера, индикатора удара, светодиодного контроллера и других элементов местом соединения будут служить провода под порогом левой двери переднего ряда.
Без усилий снимается декоративный защитный футляр под торпедо. После выкручиваются 4-и шуруповидных винта, и выполняется демонтаж приборной консоли. Затем, светодиодный индикатор подключается к проводке. Не забывая про точки подключения, которые должны быть грамотно подключены.
Звуковой зуммер и датчик удара аналогично подсоединяются к поперечке. После, обычно, выполняют размещение концевика сигнализации капотной крышки. В случае надобности, перед сборкой рулевой колонки, своими руками производят монтаж рамки для обхода иммобилайзера, который запитывается от замка зажигания.
На следующем шаге своими руками выполняется подключение к сигнализации контактов ручного тормоза, поворотников, центрального замка и разных элементов электросети машины. После запитки всей системы согласно инструкции, выполняется ее связь с контактом в левом пороге, и проводиться тестирование системы. При отсутствии сбоев, монтаж считается выполненным.
Штатная сигнализация на Рено Дастер: установка, схема, точки подключения и альтернативы
Снимаем облицовку рулевого вала Рено Дастер.
Для этого выкручиваем 2 самореза 2. Для снятия приборного щитка необходимо выкрутить 4 самореза 3. Устанавливаем светодиод в левую стойку лобового стекла Renault Duster, датчик удара на кронштейн поперечной балки, сервисную подключение сигнализации рено дастер в любое удобное место, антенну со встроенным датчик удара и перемещения на лобовое стекло 5.
Устанавливаем сирену, датчик температуры и подключение сигнализации рено дастер капота. Первый — это блокирование несанкционированного доступа в машину Duster за счет появления светового и звукового оповещения. Узнайте поподробнее про Дастер отзывы владельцев все минусы Принцип работы такой системы прост.
Точки подключения Renault Duster выпуск с августа 2015 года
На арке дверного проема Рено Дастер монтируется концевик: Таким же образом может быть защищен багажный отсек и подкапотное пространство. Однако, Renault Duster не имеет подобной опции, которую предоставляют лишь другие производители.
Также, базовая сигнализация оборудована контроллерами, которые реагируют на нажатие педали тормоза или запуск системы зажигания Дастера. К слову, вторая опция управляется иммобилайзером, который присутствует в комплекте всей сигнализации, поставляемой заводом-изготовителем.
На чем остановить выбор К разочарованию владельцев этого авто, установленная штатная сигнализация представлена минимально необходимым количеством функций. Для увеличения степени охраны Duster и эргономичности при использовании, потребителю предоставляется широкий выбор защитных систем с большим набором функций. Идеально подходит сигнализация с автозапуском.
Какой тип охранной системы установить? Для концевиков багажника и капота, например, проводка на Дастере уже имеется.
Остается лишь снять с проводов заглушки и поставить концевики на место. Для остальных составляющих — сирены, датчика удары, индикаторного светодиода и другого оборудования точкой подключения является проводка под порогом левой передней двери.
Также датчик удара на системах для Renault Duster часто устанавливается на поперечную балку рулевой рейки. Для этого происходит ее разбор.
Простым вытягиванием вынимается декоративный кожух под приборной панелью. Затем откручиваются четыре удерживающих ее самореза, и происходит ее съем. Затем датчик и светодиод подсоединяются к проводке. Сирена и датчик удара также крепятся на поперечной балке.
После этого, как правило, производят установку концевика сигнализации капота. Или в водительском пороге.
Renault Start: дистанционный запуск двигателя
Безусловно, Дастер позиционируется как бюджетный внедорожник. Однако это не помешало Рено оборудовать некоторые комплектации имеющих штатный автозапуск. Удобство этой опции под названием Renault Start трудно переоценить, и если владелец автомобиля живет в местности, где зимы суровые, стоит приобрести Дастер именно в такой комплектации.
Один из вариантов функции – дистанционный запуск двигателя. В другом же случае автозапуск проводится из салона, с панели управления. Ничего иного и не нужно. При любых ситуациях, когда требуется автоматический запуск, этих двух способов хватит с лихвой.
Рено Дастер предлагает широкие возможности такой опции. Получится с филигранной точностью настроить время автоматического запуска и иные особенности. Это сэкономит время владельцу машины и сделает быт удобнее. Кроме того, появится уверенность в том, что автомобиль не подведет. Вот как работает автозапуск на Дастере :
- Предварительно настраивается время начала запуска и то, через сколько минут двигатель заглохнет. Это не обязательный момент, однако желательно подстроить эти параметры так, чтобы точно было удобно пользоваться автозапуском.
- В указанный момент машина запускается, либо же запуск проводится вручную с кнопки на брелке. Такой запуск уже получается полуавтоматическим. Впрочем, если в графике использования машины нет стабильности, такой вариант иногда удобнее. И он точно не является лишним, ведь даже при стабильном размеренном применении Дастера возможны ситуации, которые будут неожиданными.
- Автозапуск или полуавтоматический дистанционный запуск мотора происходит. Машина разогревается в течение указанного периода времени. Если в этот период владелец так и не воспользовался Дастером, последний автоматически заглохнет.
Кроме того, система не позволит автомобилю случайно двинуться с места, заглушив мотор. Такая ситуация могла бы возникнуть, если коробка передач механическая, а владелец случайно, уходя, оставил Дастер на передаче. Заглохнет двигатель и в случае, если открыт капот, багажник, либо хотя бы одна из дверей.
Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017
Работаем самостоятельно
Несмотря на то, что сам процесс установки сигнализации на Renault Duster не так прост, как это может показаться на первый взгляд, такая процедура все-таки может проводиться без помощи автосервисов.
Для начала необходимо разобраться с расположением точек подключения на Рено Дастер. Для концевиков багажника и капота, например, проводка на Дастере уже имеется. Остается лишь снять с проводов заглушки и поставить концевики на место. Для остальных составляющих — сирены, датчика удары, индикаторного светодиода и другого оборудования точкой подключения является проводка под порогом левой передней двери.
Также датчик удара на системах для Renault Duster часто устанавливается на поперечную балку рулевой рейки. Для этого происходит ее разбор.
Сирена и датчик удара также крепятся на поперечной балке. После этого, как правило, производят установку концевика сигнализации капота. Если необходимо, до сбора рулевой колонки сразу же можно поставить рамку обхода иммобилайзера, точкой подключения которого является питание замка зажигания.
Работаем самостоятельно
Несмотря на то, что сам процесс установки сигнализации на Renault Duster не так прост, как это может показаться на первый взгляд, такая процедура все-таки может проводиться без помощи автосервисов.
Для начала необходимо разобраться с расположением точек подключения на Рено Дастер. Для концевиков багажника и капота, например, проводка на Дастере уже имеется. Остается лишь снять с проводов заглушки и поставить концевики на место. Для остальных составляющих — сирены, датчика удары, индикаторного светодиода и другого оборудования точкой подключения является проводка под порогом левой передней двери.
Также датчик удара на системах для Renault Duster часто устанавливается на поперечную балку рулевой рейки. Для этого происходит ее разбор.
Простым вытягиванием вынимается декоративный кожух под приборной панелью. Затем откручиваются четыре удерживающих ее самореза, и происходит ее съем. Затем датчик и светодиод подсоединяются к проводке.
Сирена и датчик удара также крепятся на поперечной балке. После этого, как правило, производят установку концевика сигнализации капота. Если необходимо, до сбора рулевой колонки сразу же можно поставить рамку обхода иммобилайзера, точкой подключения которого является питание замка зажигания.
Следом к сигнализации подсоединяется проводка ручного тормоза, центрального замка, поворотников и других электрических систем автомобиля. Затем, когда вся система подсоединена согласно схеме, происходит ее присоединение к точке подключения в левом пороге, и проверяется работа системы. Если ошибок в работе не обнаружено, установка считается оконченной.
ПОДБОР И УСТАНОВКА АВТОСИГНАЛИЗАЦИИ С АВТОЗАПУСКОМ НА RENAULT DUSTER
Зачем это нужно?
Какими характеристиками должна обладать защита двигателя
При столкновении с препятствием защита принимает весь удар на себя. Поэтому прикрепляться она должна непосредственно к силовым элементам, например, к подрамнику
При выборе этой детали необходимо обращать внимание на две вещи: как крепится защита, и из какого материала она сделана. Надежнее всего будет та деталь, на которой имеются ребра жесткости
Немаловажным параметром является прочность. А значит, чем меньше отверстий у защиты, тем большую прочность она будет иметь. Отверстие для слива масла особой роли не играет, так как для его замены все равно придется снять защиту картера.
Ну и, наконец, стоит обращать внимание на вес детали. Она не должна перегружать переднюю часть автомобиля
Оптимальное количество килограммов – 7-15.
Установка сигнализациии на Renault Duster
Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2016 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.
Установили на авто StarLine A93 2CAN-LIN
Автомобильная охранная система StarLine A93 2CAN+2LIN оснащена функцией
Так же мы рекомендуем установить дополнительный охранный комплект на Renault Duster, состоящий из иммобилайзера с диалоговым кодом StarLine I95ECO и электромеханического замок капота DEFENTIME V5. Иммобилайзер размещается в подкапотном пространстве. После выключения зажигания иммобилайзер дает команду на закрытие замка капота и активируется блокировка двигателя. Снятие с охраны и открытие замка капота происходит при наличии беспроводной метки и включении зажигания. Силовые ключи обеспечивают скрытую бесшумную работу иммобилайзера. Опрос метки происходит только после включения зажигания, что исключает потребление питания аккумулятора в режиме охраны.
На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN
Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017
Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый
На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.
Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.
Точки подключения автосигнализации на Renault Duster 2015
Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый
Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)
Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)
Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)
Все ЗА и ПРОТИВ системы Renault Start
Способы угона Рено Дастер.
Существуют несколько самых основных быстрых способов угона автомобилей Renault Duster, среди этих способов — подмена блока управления двигателя, на заранее подготовленный для угона, после чего автомобиль можно завести так называемым «Свертышем» провернув личинку в замке зажигания, второй способ при помощи «Заводилки» в блок управления прописываются низкоуровневые чипы ключей, после чего автомобиль можно без проблем так же завести свертышем.
Построение противоугонного комплекса на Renault Duster
Первым делом необходимо установить хорошую сигнализацию которая будет основой противоугонного комплекса, с возможностью управления замками капота как минимум с помощью кодового канала, а лучше при помощи радио-реле.
Защита подкапотного пространства — ставится дополнительный замок капота с антиспильной системой и бронированными рукавами, кроме того так как в автомобилях капот на заводе был спроектирован таким образом что «уши» капота можно открутить с обратной стороны капота в районе дворников, необходимо заменить обычные болты срывными. Управлять замками капота может либо дополнительный иммобилайзер, либо подкапотный модуль соединенный с сигнализацией по радио каналу, либо кодовым каналом.
Блокировки двигателя — блокировки делаются как в салоне автомобиля так и в подкапотном пространстве. Под капотом блокируются цепи таким способом что-бы даже дилерское диагностическое оборудование не могло распознать цепи, салонные блокировки двигателя делаются для отвода глаз. Подкапотные реле соединяются с сигнализацией либо по кодовому каналу, либо через радио-сигнал.
Защита диагностического разъема — блокируются цифровые шины диагностического разъема, что исключает запуск «заводилкой» и на даст прописать низкоуровневые чипы ключей.
Сейф на блок управления двигателем — если каким-то чудесным образом угонщики все-таки попали под капот, то возможности снять разъемы и подсоеденить свой блок у них быстро не получится, так же сейф исключает возможность кражи блока управления, а стоит он около 60 000 рублей.
Функции комфорта на Дастере
Чаще всего люди интересуются такими вещами как автозапуск, на Рено Дастер 2 это можно реализовать безопасным способом без оставления дополнительных чипов и ключей.
Дополнительно можно заблокировать дворники и авто-свет на момент автозапуска двигателя, в итоге в ночное время ваш автомобиль не будет слепить соседей на первых этажах, а после сильной снежной ночи, ваши дворники не сгорят пытаясь сдвинуть толстый слой снега с лобового стекла.
Включение видео-регистратора при сработке тревожных зон, если случилось событие и сигнализация его зафиксировала, то можно включить регистратор например на одну минуту, и записать все что происходит в зоне видимости регистратора, вы будете знать кто такой не хороший поцарапал ваш автомобиль например на парковке.
Установка сигнализации на Рено Дастер
То, как производится подключение сигнализации на Рено Дастер, зависит от поколения автомобиля: на Duster I (2010-2015 гг) монтаж производится в основном по аналоговым цепям, в то время как для Duster II доступно большое количество CAN-подключений, а именно:
- бесключевой автозапуск;
- управление багажником;
- отображение уровня топлива в литрах;
- автозапуск со штатного ключа;
- кодовый иммобилайзер по штатным кнопкам в салоне.
При установке на Renault Duster сигнализация может быть дополнена другими средствами противоугонной защиты: например, электромеханическим замком капота или блокировкой коробки передач.
Также не лишним будет установить видеорегистратор или сделать выбор в пользу видеосигнализации: последняя не только защищает автомобиль от угона, но и ведет запись всего происходящего 24/7: если кто-то оставит на припаркованном автомобиле царапину или вмятину, вы сможете установить виновника.
На чем остановить выбор
К разочарованию владельцев этого авто, установленная штатная сигнализация представлена минимально необходимым количеством функций. Для увеличения степени охраны Duster и эргономичности при использовании, потребителю предоставляется широкий выбор защитных систем с большим набором функций. Идеально подходит сигнализация с автозапуском.
Какой тип охранной системы установить? Во многом зависит от требований автовладельца. При этом, необходимо отметить, что разные системы предъявляют и различный уровень сложности при выполнении монтажа. Например, опция для запуска в автоматическом режиме, по ранее установленному времени, требует наличие узла для обхода иммобилайзера, который дополнительно подключается к зажиганию машины. Зато сигнализация с автозапуском самый лучший и востребованный вариант. Такая сигнализация при наличии навыков может устанавливаться и своими руками.
Пользующиеся высоким спросом у обладателей Рено Дастер функции: контроллеры открытия окон, капота и багажного отделения, вспомогательные индикаторы объема и столкновения аналогично соединяются с электрической проводкой автомобиля.
В этом варианте комплектации следует определиться с несколькими точками подключения в бортовую электросеть, чтобы оборудовать Рено Дастер улучшенной охранной системой.
Штатная сигнализация на Рено Дастер: установка, схема, точки подключения и альтернативы
Установка сигнализациии на Renault Duster
Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2021 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.
Установили на авто StarLine A93 2CAN-LIN
Так же мы рекомендуем установить дополнительный охранный комплект на Renault Duster, состоящий из иммобилайзера с диалоговым кодом StarLine I95ECO и электромеханического замок капота DEFENTIME V5. Иммобилайзер размещается в подкапотном пространстве. После выключения зажигания иммобилайзер дает команду на закрытие замка капота и активируется блокировка двигателя. Снятие с охраны и открытие замка капота происходит при наличии беспроводной метки и включении зажигания. Силовые ключи обеспечивают скрытую бесшумную работу иммобилайзера. Опрос метки происходит только после включения зажигания, что исключает потребление питания аккумулятора в режиме охраны.
На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN
Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017
Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый
На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.
Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.
Точки подключения автосигнализации на Renault Duster 2015
Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый
Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)
Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)
Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)
Работаем самостоятельно
Несмотря на то, что сам процесс установки сигнализации на Renault Duster не так прост, как это может показаться на первый взгляд, такая процедура все-таки может проводиться без помощи автосервисов.
Для начала необходимо разобраться с расположением точек подключения на Рено Дастер. Для концевиков багажника и капота, например, проводка на Дастере уже имеется. Остается лишь снять с проводов заглушки и поставить концевики на место. Для остальных составляющих — сирены, датчика удары, индикаторного светодиода и другого оборудования точкой подключения является проводка под порогом левой передней двери.
Также датчик удара на системах для Renault Duster часто устанавливается на поперечную балку рулевой рейки. Для этого происходит ее разбор.
Сирена и датчик удара также крепятся на поперечной балке. После этого, как правило, производят установку концевика сигнализации капота. Если необходимо, до сбора рулевой колонки сразу же можно поставить рамку обхода иммобилайзера, точкой подключения которого является питание замка зажигания.
Следом к сигнализации подсоединяется проводка ручного тормоза, центрального замка, поворотников и других электрических систем автомобиля. Затем, когда вся система подсоединена согласно схеме, происходит ее присоединение к точке подключения в левом пороге, и проверяется работа системы. Если ошибок в работе не обнаружено, установка считается оконченной.
Противоугонные замки для Renault DUSTER
Электромеханический замок капота Defen Time
- Работает полностью в автоматическом режиме, в зависимости от алгоритмов, заложенных в охранный комплекс
- Отсутствует личинка
- В движении всегда открыт
- Защитные элементы входят в комплект
Механический замок капота Mul-T-Lock (Fortus).
- Блокировка осуществляется нажатием на кнопку-личинку в салоне машины
- Разблокирование происходит с помощью ключа
- При установке на КПП замка Mul-t-lock, можно изготовить комплект по единый ключ
Механический замок капота Dragon.
- Закрытие выполняется простым нажатием личинки
- Для открытия необходимо вставить ключ, повернуть и вытащить на себя личинку
- Возможен в исполнении противоход и в разрыв штатного троса
- При установке на КПП замка Dragon, можно изготовить комплект по единый ключ
Цена с установкой – 7500 руб. Подробнее >>>
- Изготавливается для конкретной модели автомобиля
- Мультилок-блокиратор содержит в комплекте персональную кодовую карточку и три ключа
- Ключи изготавливает только производитель замка
- Личинка Mul-T-Lock interactive гарантирует от вскрытия любым методом, в том числе “бампинга”.
Цена с установкой – 11500 руб. Подробнеe >>>
Замок АКПП Гарант Консул
- Механизм Abloy соответствует самым высоким европейским стандартам безопасности
- Позволяет выполнить установку замка на кпп максимально скрытно
- Специальный блокиратор для автоматической коробки передач
- Возможность создать механический противоугонный комплекс Цена с установкой – 13000 руб. Подробнеe >>>
Renault Duster Установка сигнализации
Точки подключения Renault Duster с 2010 года
на автомобиле Renault Duster нет CAN шины, поэтому можно установить простую систему например StarLine A91 или Tomahawk TZ 9011 все эти системы с запуском двигателя

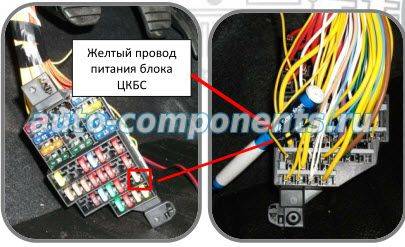

Подключение центрального замка Рено Дастер
Если отсутствует ЦЗ в комплектации, то необходимо установить комплект активаторов (типа Cenmax Vigilant A-2225) в двери и подключить согласно схеме 1.

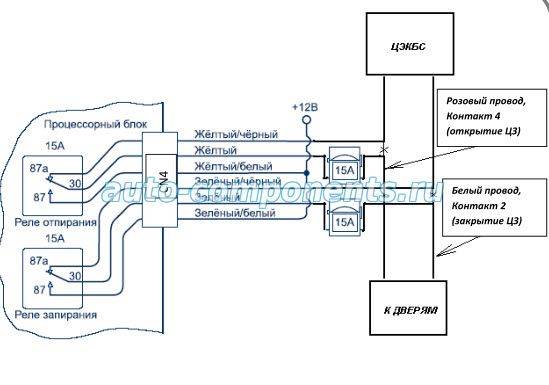

Вариант 2: Если ЦЗ присутствует в комплектации Рено Дастер, то центральный замок можно подключить к розовому проводу контакта 17 (закрытие ЦЗ) и к зеленому проводу контакта 8 (открытие ЦЗ). Провода расположены в коричневой вставке черного 40-контактного разъема центрального блока ЦЭКБС, который установлен на левой передней боковине. См. рис. 1 и 2. Управление по минусу. Подключение следует осуществить согласно схеме 2. Данное управление соответствует управлению по салонной кнопке ЦЗ. Однако, после запирания машины штатным брелоком брелок сигнализации не отпирает замки. Такой вариант предпочтителен в комплектации без штатного радиобрелока (нет кнопок на штатном брелоке). В ином случае следует выбрать другую схему подключения, например, вариант 3.
Вариант 3: Если ЦЗ присутствует в комплектации, имеется штатный радиобрелок (есть кнопки на штатном брелоке), то центральный замок можно подключить «в разрыв» к розовому проводу контакта 4 (открытие ЦЗ) и к белому проводу контакта 2 (закрытие ЦЗ). Провода расположены в черной вставке белого 15-контактного разъема ЦЭКБС. См. рис. 3. Подключение осуществлять по схеме 3. Данный вариант соответствует управлению непосредственно штатными активаторами.
Подключение аварийной световой сигнализации Рено Дастер
Для подключения аварийной сигнализации (поворотники) используются: зеленый провод контакта 8; фиолетовый провод контакта 9. Провода расположены в белом разъеме центрального блока ЦЭКБС (см. рис. 4). Управление по плюсу. К этим проводам подключаем фиолетовые провода разъема CN3 системы Scher-Khan Logicar 4.
Красный/белый провод разъема CN3 системы Scher-Khan Logicar 4 соединить с постоянным плюсом (допускается подключение к красному проводу разъема CN3 системы Scher-Khan Logicar 4 до предохранителя).
Подключение цепи блокировки
В качестве блокировки можно использовать блокировку цепи электробензонасоса. Для этого применяем внешнее нормально-замкнутое НЗ реле блокировки идущее в комплекте системы Scher-Khan Logicar 4. Данное НЗ реле контактами 30 и 87а устанавливаем в разрыв блокируемой цепи. Управляющим минусом реле является синий провод разъема CN5 системы Scher-Khan Logicar 4, этот провод подключаем к контакту 86 реле. Контакт 85 реле подключаем к проводу приходящего питания +12В до разрыва цепи блокировки. Блокировку бензонасоса можно осуществить у реле бензонасоса под капотом (желтый тонкий провод в блоке предохранителей и реле). Или в водительском пороге.
После подключения реле блокировки следует скрытно установить в автомобиле.
Вариант 1: Бензиновый двигатель
На бензиновом двигателе в качестве блокировки можно использовать блокировку цепи электробензонасоса. Блокировку бензонасоса можно осуществить у реле бензонасоса под капотом (желтый тонкий провод в блоке предохранителей и реле). Или в водительском пороге.
Вариант 2: Дизельный двигатель
На дизельном двигателе в качестве блокировки под капотом можно использовать блокировку цепи питания блока управления двигателя (желтый провод D1 в черном разъеме блока управления двигателя). См. рисунок ниже.
В салоне автомобиля с дизельным двигателем в качестве блокировки можно использовать питание блока ЦКБС тонкий желтый провод на блоке предохранителей. См. рисунок ниже.
Подключение датчиков дверей и багажника
Вариант 1: Если в комплектации Рено Дастер отсутствуют концевики всех пассажирских дверей (или только задних дверей), в таком случае необходимо установить дополнительные датчики – возможна установка оригинального концевика (см. рис. 5) или неоригинального, типа Falcon AU-30B (см. рис. 6). При этом сигнал с концевика водителя (или водителя и переднего пассажира) присутствует на зеленом проводе контакта 40 зеленой вставке черного разъема ЦЭКБС (см. рис. 7). К этому зеленому проводу и проводам от дополнительных концевиков подключаем красный/черный провод разъема CN5 системы Scher-Khan Logicar 4. См. схему 4.
