Часто проводя консультации по такой популярной теме как дневные ходовые огни (ДХО), сталкиваюсь с тем, что люди полностью не понимают их функционального предназначения. Что это ставится не для понтов (красоты, марафета авто), а для безопасности дорожного движения. Для этого есть технические регламенты, которые просчитаны, протестированы, написаны кровью, как и другие правила дорожного движения. Некоторые считают, что купить ДХО за 300-500 руб достаточно. Мощность таких ходовых огней обычно от 4 до 6 Ватт, и яркость от 400 до 600 Лм, в общем барахло.

Регламент на установку ДХО

Суть дневных огней – это сделать автомобиль заметным для человека, особенно для детей, автомобиль должен быть заметен на дороге за 50-100 метров, на безопасности экономить не стоит.

Верхняя граница ДХО по яркости выше ближнего света, потому что фары имеют меньший угол свечения, примерно 45 градусов и меньше, что в два раза лучше фокусирует свет.

Выбираем ходовые огни по ГОСТу

Помимо основных требований при выборе ДХО необходимо учитывать следующие характеристики дневных огней:

Количество ламп. Лучше всего отдать предпочтение блокам, в каждом из которых установлено по 5 светодиодов. Если их будет больше, то вы получите не просто мощные дневные ходовые огни, а габариты, что не будет соответствовать требованиям ГОСТ. Размер и форма ламп. Сегодня лампы для ДХО выпускают самых разнообразных форм. Это могут быть изделия, оснащенные литым корпусом продолговатой формы, треугольные, овальные или круглые прожекторы и так далее. Главное при выборе учесть насколько у вас получится выдержать расстояния между самими лампами и поверхностью. Месторасположение ламп. При выборе светодиодных элементов лучше выбирать модели, в которых диоды находятся в центре. Если они будут расположены слева или справа, то их взаимозаменяемость исключается. Тип ламп. В качестве ДХО при желании можно выбрать лампы практически любого типа: галогенные, лампы накаливания или светодиодные, но последние считаются самыми выгодными. Свет ламп. Несмотря на то, что светодиодные лампы способны освещать дорогу не хуже ксенона (в температурном диапазоне от 4 300 до 7 000 Кельвинов), предпочтение необходимо отдавать моделям с цветностью от 5 000 до 6 000 Кельвинов. Сила света. Касательно силы света существуют определенные требования, согласно которым этот показатель должен быть не менее 400 кд. Стоимость. Цена ламп ДХО не является основополагающим фактором при выборе дневных световых элементов. Сегодня существует большой выбор таких изделий от разных производителей, поэтому даже недорогие ходовые огни могут проработать верой и правдой

Намного важнее обратить внимание на характеристики ламп. Производитель

Самыми лучшими изготовителями ДХО считаются компании Philips, Osram и Hella. Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками. Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.

Как уже было сказано лучше всего использовать для ДХО светодиодные лампы, однако и они не все будут отвечать требованиям ГОСТ.

Виды автомобильных ламп

Обычные лампы накаливания

Первыми на авто устанавливались лампы накаливания, которые сейчас уже называют классическими. Изобретение Эдисона, которым данная лампа и является, представляет собой прозрачную сферическую колбу, с помещенной внутрь спиралью из вольфрамовой проволоки, причем из колбы выкачан весь воздух. При подаче электроэнергии на спираль, она способствует разогреву проволоки, сопровождающегося световым излучением. Однако у таких ламп КПД очень низкое – всего 6-8%. Температура нити в 2000 градусов по шкале Кельвина, с ее желтым оттенком тоже сейчас уже считается слабой. Данная характеристика значительно не «дотягивает» до естественного солнечного света, поэтому для восприятия человеческому глазу такая лампа накаливания не очень подходит.

При этом данная лампа восприимчива к высоким температурам, а сам вольфрам может оседать в виде мелких частиц на внутренней поверхности прозрачной колбы, которой вызывает затуманиванием. Из-за конструктивных особенностей лампы накаливания не способны произвести фокусировку светового пучка отражателями.

Галогеновые лампы

Появление на рынке галогеновых ламп позволило решить много неудобств, которые были при эксплуатации обычных автомобильных ламп накаливания. У этих элементов изменилась форма колбы, она приняла цилиндрическую форму, что сказалось также и на размере вольфрамовой спирали. Внутри колбы находится уже не вакуум, а инертный газ, включающий и пары галогена. Данная особенность конструкции галогеновых ламп привела к появлению процесса самоочищения, поскольку частицы вольфрама не оседают на колбе, в процессе эксплуатации снова оседают на спирали. Поскольку затуманивания стекла не происходит, то пропускная способность светового пучка у этих ламп выше. К тому же цветовая температура у галогеновых ламп выше – 2700-3000 Кельвина, что обеспечивает лучшее восприятие света глазом.

Видео: Тест ламп H4

Но в такой конструкции есть и недостаток – любое прикосновение к колбе рукой может привести к нарушению распределения энергии внутри колбы, что в свою очередь – к появлению трещин в колбе и поломке лампы.

Ксеноновые лампы

Ксеноновые лампы, они же газоразрядные, считаются одной из самых последних разработок в сфере автомобильных осветительных приборов. Внешне такие ламп очень сходны с галогеновыми, но принцип их работы и конструкция – отличаются. Колба такой лампы заправлена ксеноном, и при подаче электроэнергии, внутри ее провоцируется появление дуги между электродами, создающей световой пучок. У таких ламп цветовая температура очень большая. Причем выпускаются разные модели, дающие свой оттенок света. Так, лампа на 8000 К обеспечивает световой пучок с синим оттенком, а у ламп на 5000-7000 К этот пучок по оттенку приближается к солнечному. Эффективность освещения ксеноновых ламп значительно превышает описанных выше, при этом они достаточно надежны, поскольку ее конструкция наличие вольфрамовой спирали не предусматривает.

Но имеются у этих ламп и недостатки и первый из них – потребность в использовании дополнительного оборудования (блок розжига), обеспечивающего подачу напряжения в 20 тыс. вольт на лампу, необходимого для появления дуги. Вторым недостатком является все тот же мощный пучок света – для водителя такая лампа светить будет хорошо, а вот для едущих ему на встречу такой свет может сильно мешать и ослеплять.

Данный тип ламп имеется достаточно сложную конструкцию, поэтому в кустарных условиях ее не изготовить, что исключает возможность приобретения на рынке поддельных осветительных элементов.

Светодиодные осветительные элементы

На первых порах данные лампы устанавливались только в задних осветительных приборах – стоп-сигналах, задних габаритных огнях и т. д. Первые светодиодные лампы белого цвета стали устанавливать в 2004 на модель А8 W12 компании Audi. По пришествию очень короткого срока технология LED, которой и являются светодиодные лампы, стала очень популярной и уже вполне возможен полный переход на них при выпуске автомобилей.

К достоинствам светодиодных ламп относится:

Вибро- и удароустойчивость;
Значительный ресурс;
Небольшое потребление электроэнергии;
Большая световая температура;
Экологичность;

При этом смена любой другой лампы на светодиодную не сопровождается какими-либо переработками авто, вполне достаточно выяснить, какой тип гнезда используется на авто, и подобрать лампу согласно таблице сходности осветительных элементов.

Варианты цветовой температуры для автомобильных ламп и их особенности

На сегодняшний деньсуществуют лампы, которые обеспечивают разную цветовую температуру и их можно поделить на несколько групп.

Группа 1. Лампы теплых цветов

2400 Кельвинов – это насыщенный желтый свет, применение которого актуально и эффективно в случае использования лампы в качестве прибора для видимости дороги при плохих метеорологических условиях. Свет таких приборов не рассеивается по дорожному полотну, не кристаллизируется, а поэтому максимально эффективен в туманы, дожди, снега.

3200 Кельвинов – это желтоватый свет, который характерен всем стандартным галогеновым лампам. Такие источники света применяют в качестве оборудования головной оптики транспортных средств или жеПТФ. Такой свет обеспечивает неплохую видимость в ночное время, а также при плохих метеорологических условиях. Желтоватый поток не рассеивается по дороге и не кристаллизируется от малейших капель влаги туманов или же дождей.

Группа 2. Оптимальная цветность дневного света.

4300 Кельвинов

Отметим, что лучи ламп с такой цветностью не рассеиваются и не кристаллизируются от капель влаги.

5000 Кельвинов – это идеальный белоснежный свет, максимально схожий с дневными лучами. Такая цветностьприсуща ксенону и улучшенным галогеновым лампам. Источники света с данной характеристикоймаксимальноэффективны в темное время суток. Такой свет похож на дневные лучи, что гарантирует лучшую освещенность дорожного полотна.

6000 Кельвинов – это белоснежно-голубоватый свет, который больше подходит для модернизации наружности автомобиля, поскольку обеспечивает красивый и стильный эффект оптики.

Такой свет присущ ксеноновым лампам и обеспечивает достаточно хорошую видимость в темное время суток. Однако, поскольку это уже голубоватый свет, он уже не настолько яркий и не будет обеспечивать эффекта при непогоде.

Группа 3. Неразрешенные для использования на дорогах мира

8000 Кельвинов – это лампы которые имеют синий свет. Они запрещены для использования на автомобилях в целях ежедневной эксплуатации. Такие лампы не обеспечивают мощной видимости даже в темное время суток, однако их используют в качестве модернизации автомобиля на выставках.

10000 Кельвинов – это лампы с сине-фиолетовым оттенком, которые практически не дают никакого светового эффекта, однако их используют на автомобилях, в основном для шоу-каров.

12000 Кельвинов – лампа легкого фиолетового цвета, также запрещенная для использования на дорогах мира. Приборы устанавливают в головную оптику автомобилей для стильного эффекта на выставках, шоу-карах.

30000 Кельвинов – это насыщенный фиолетовый цвет. Лампы такого эффекта практически невозможно найти в продаже, поскольку их производят на заказ, и они полностью запрещены для эксплуатации на дорогах. Отметим, что используют лампы также в качестве приборов модернизации наружности автомобилей на шоу карах.

Стандартные галогеновые

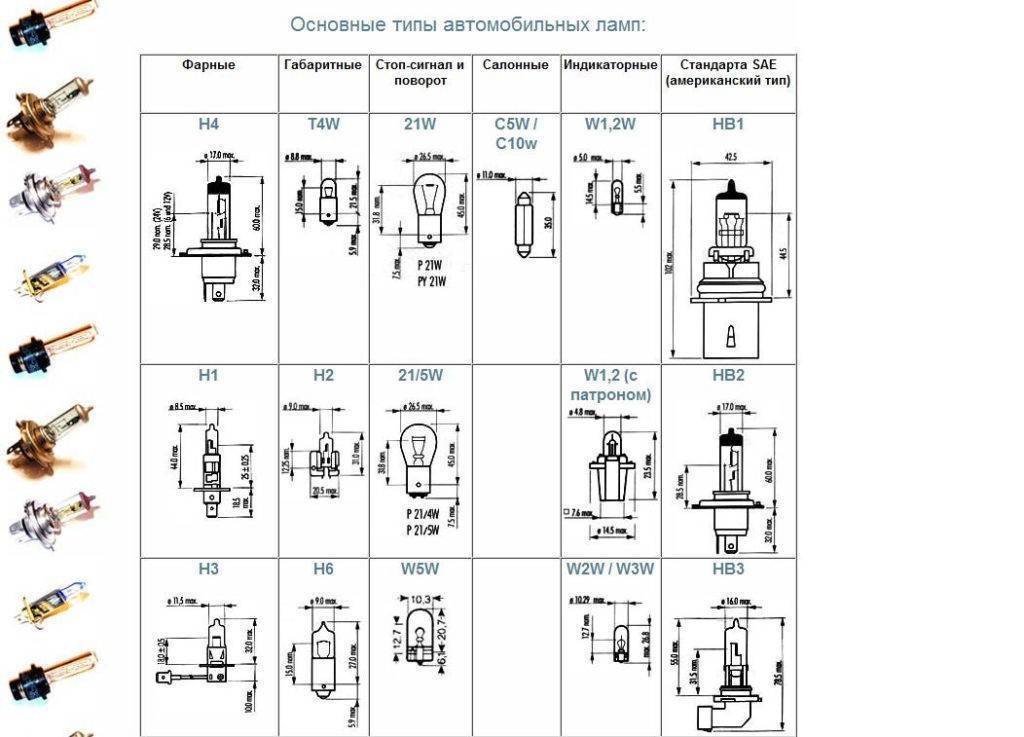

Типы и характеристики автомобильных ламп

В любом транспортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.

Галогенные

Этот вид отличается от ламп накаливания формой колбы, высотой спирали, а главное, видом инертного газа. Это стало причиной того, что частицы вольфрама, отделяемые при освещении, не оседают в стеклянной колбе, а вновь возвращаются на нить накала.

В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.

Газоразрядные

Этот вид автомобильных лампочек был разработан в середине 90-ых годов. Более высокую эффективность по сравнению с галогенными аналогами обеспечивает иное конструктивное решение. Излучение света происходит за счет возникновения электрической дуги между 2-мя электродами. Отличить ксеноновый (газоразрядный) источник от галогенного можно по характерному синему оттенку света. Высокая температура накаливания нити не вредит деталям, скрытым в цоколе за керамической вставкой и фланцем из металла. Дополнительную защиту гарантируют высококачественные термоизоляционные материалы.

Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.

Светодиодные

Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.

Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потреблением электроэнергии, ударостойкостью и экологичность.

Накаливания

Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек практически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.

Установка диодных ламп в фару с цоколем Н7, HB4, H11

Стандарты автомобильных ламп

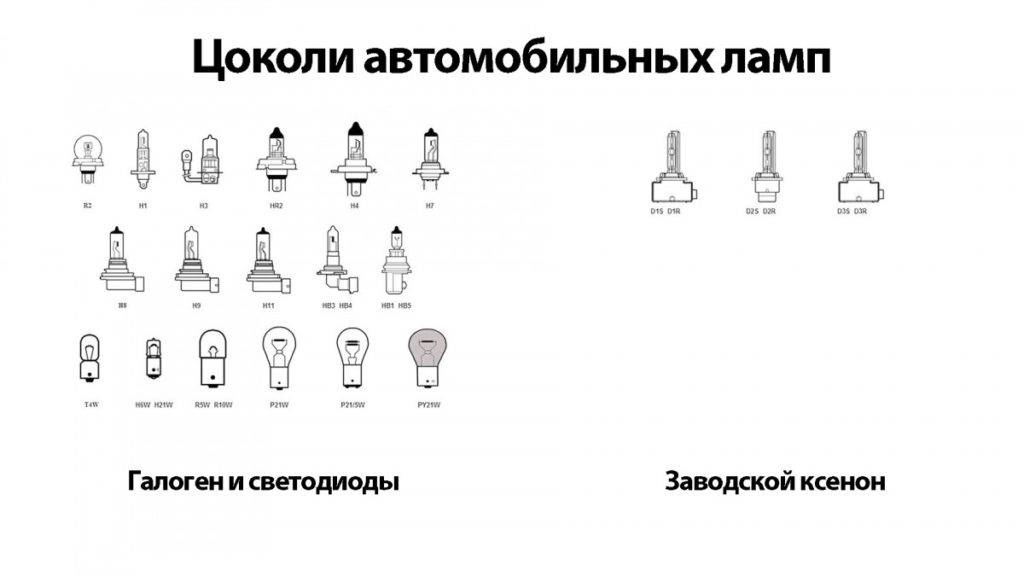

Автомобильные лампы отличаются не только по типу, но и по цоколю. Знакомый нам резьбовой цоколь был предложен Эдисоном в 1880 году, с тех пор появилось множество вариантов. Существует три основных стандарта цоколей, встречающиеся на территории СНГ:

Отечественный ГОСТ 17100-79/ГОСТ 2023.1-88.
Европейский IEC-EN 60061-1.
Американский ANSI.

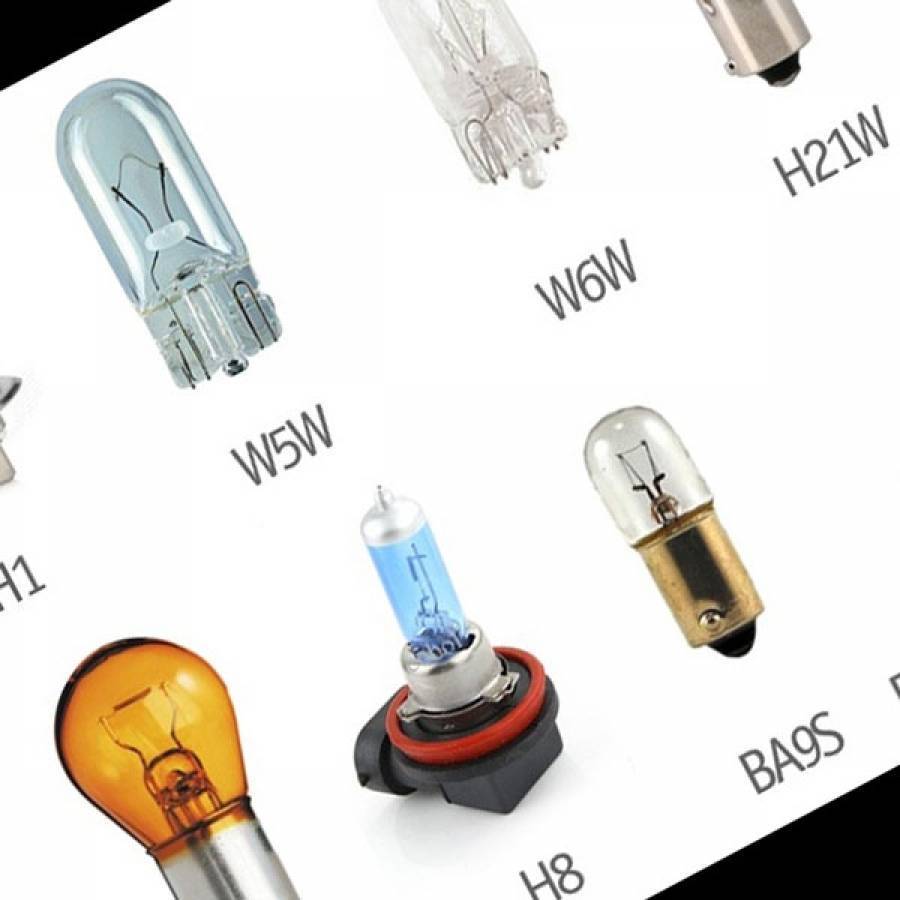

Европейский стандарт более распространен и имеет свои символы, определяющие тип лампы и цоколь. Среди них:

T – относится к мини-лампе (T4W).
W (в начале обозначения) – безцокольная (W3W).
W (в конце после цифры) – показывает мощность в ваттах (W5W).
H – обозначение для галогенных ламп (H1, H6W, H4).
С – софитная.
Y – колба лампы оранжевого цвета (PY25W).
R – колба 19 мм (R10W).
P – колба 26,5 мм (P18W).

Отечественный стандарт имеет следующие обозначения:

А – автомобильная лампа.
МН – миниатюрная.
С – софитная.
КГ – кварцевая галогенная.

В обозначении отечественных ламп присутствуют цифры, которые указывают на различные параметры.
