Воздушный фильтр Рено Логан: выбор и замена

Выбор воздушного фильтра

Фильтрующий элемент следует выбирать по каталогу, так как его форма в случае с Рено Сандеро зависит не только от модификации двигателя, но и от конструкции ГБЦ, года выпуска.

8-клапанный 1.6 с овальной формой корпуса, а также 1.4. Устанавливается круглый фильтрующий элемент. Оригинальный каталожный номер – 7701070525;
16-клапанный 1.6, а также 8-клапанный 1.6 с 2012 г. Устанавливается прямоугольный фильтрующий элемент с номером – 165469466R;
1.2 л (устанавливается на Sandero II). Каталожный номер – 165461599R;
1.5 Dci (Sandero II). Оригинальный номер – 165467674R;
1.6 H4M (Sandero II). Прямоугольный элемент со скошенным с одной стороны углом. Номер – 165460509R.

Купить для замены оригинальный продукт или выбрать среди множества хороших заменителей – решать вам. От себя можем сказать, что качество фильтрующих элементов Bosh, Mann, Wix, Mahle будет ничуть не хуже, чем у фильтров под оригинальным брендом.

Рено Сандеро: фильтр воздушный 1,4 и1,6, 8-16 клапанов

137 Просмотров 25.Фев.2020

Где установлен: в моторном отсеке, слева (справа), в зависимости от модификации двигателя.

Согласно данным инструкции по эксплуатации, профилактика элемента каждые 15000 км, или один год с момента установки. В зависимости от того, что наступит раньше срока.

Оригинал 7701070525 8-кл. 1.6 с овальной формой корпуса, а также 1.4 л..	От 450 – 550
16-кл. 1.6, 8-кл. 1.6 (2012 г.в.) прямоугольный 165469466R Sandero II	От 450 – 550
1.2 литра 165461599R	От 450 – 550
1.5 Dci (Sandero II). Номер 165467674R	От 450 – 550
1.6 H4M Sandero II, прямоугольный со скошенным углом, номер 165460509R	От 450 – 550
*цены указаны состоянием на май 2019 года

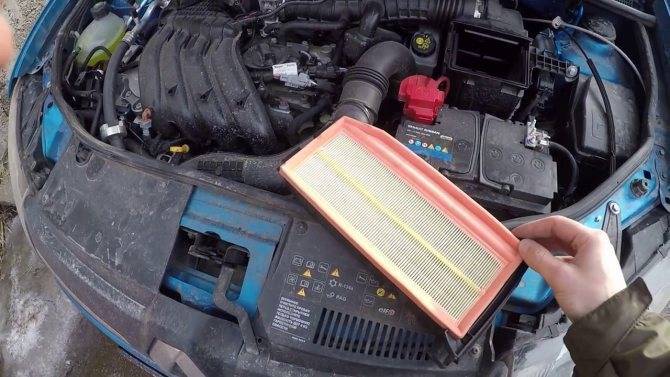

Меняем на Логан фильтрующий элемент

Основной вопрос: как поменять фильтр? Сразу хочется добавить, что замена происходит одинаково независимо от того, 8 клапанный двигатель или установлен 16 клапанный двигатель.

В процессе замены этого элемента на автомобиле Рено Логан 2 стоит учитывать особенности демонтажа старого и установки нового фильтра. По своей конструкции двигатели объемом 1,4 л и 1,6 л очень схожи между собой, поэтому и установка фильтрующего элемента на них будет происходить одинаково.

Стоит рассмотреть более подробно работы по замене воздушного фильтра и прокомментировать некоторые этапы.

Обратите внимание, что перед началом выполнения пункта 3 необходимо проверить, не включено ли зажигание. Рекомендуется вообще вытащить ключ из замка зажигания. В противном случае существует вероятность возникновения различных сбоев непосредственно в системе управления двигателем

В этом случае избежать дорогостоящего ремонта не получится. Теперь необходимо разъединить корпус на две части самого фильтра. Это делается с помощью фигурной заготовленной заранее отвертки

В противном случае существует вероятность возникновения различных сбоев непосредственно в системе управления двигателем. В этом случае избежать дорогостоящего ремонта не получится. Теперь необходимо разъединить корпус на две части самого фильтра. Это делается с помощью фигурной заготовленной заранее отвертки.

Теперь можно приступать непосредственно к демонтажу. Обязательно промыть и хорошо высушить корпус. Очистить сжатым воздухом расположенные рядом с фильтром предметы и детали. Смазать новый фильтрующий элемент специальным спреем. Если такового нет под рукой, то можно пропустить этот пункт. Основное назначение спрея – удерживать частицы пыли.

Подключить разъем датчика массового расхода воздуха.

Вот и все! Замена фильтрующего элемента на Рено Логан 1,4 произведена успешно.

Как часто нужно производить замену?

Согласно рекомендациям производителя, замена производится каждые 15 тыс. км либо раз в год вне зависимости от пробега.

Если автомобиль часто эксплуатируется в регионах с большим количеством пыльных, гравийных дорог, для долгой жизни мотора срок замены желательно сократить до 10 тыс. км.

Попадая внутрь мотора, пыль, песок и прочие грязевые частицы превращаются в абразив, ускоряющий износ трущихся пар. На поведении автомобиля загрязненный фильтрующий элемент отображается увеличением расхода топлива, потерей динамических характеристик.

Замена

Подготовительный этап:

Новый очистительный элемент;
Ветошь;
Фонарик для улучшения зоны видимости, если работы проводите в темное время суток;
Новая резиновая прокладка под крышку корпуса;
Отвертка с крестообразным наконечником.

Последовательность действий:

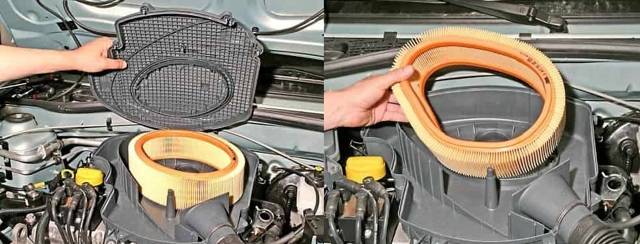

Глушим двигатель, открываем капот, демонтируем крышку корпуса (4 пружинных защелки, 5 винтов);
Извлекаем крышку, очистительный элемент;
Ветошью протираем полость корпуса, удаляем возможную грязь, пыль, кусочки листьев;
Проводим дефектовку, проверяем на отсутствие повреждений, трещин, вмятин;
Укладываем новый воздушный фильтр, собираем в обратной последовательности.

Замена своими руками завершена. В моделях после 2012 года предустановлены элементы очистки прямоугольной формы. Алгоритм замены аналогичный вышеописанному.

Фильтр воздушный Renault Sandero

У многих автовладельцев замена воздушного фильтра на Рено Сандеро вызывает сложности по той причине, что разные размеры, в зависимости от объема двигателя.

Например, для Sandero 1.4, Sandero 1.4 MPI LPG, Sandero 1,6 подходит один и тот же тип очистителя. А вот для Sandero 1.6 MPI 85 нужен другой. Не зная этих тонкостей, водители часто приобретают несовместимые фильтры, чем ставят под угрозу срыва профилактику технического средства.

Процесс самостоятельной замены воздушного элемента вовсе не сложный, задача выполнима, не требующая наличия опыта в обслуживании транспортного средства.

Фильтр воздушный на Рено Сандеро: цена, артикулы, оригинал, качественные аналоги

Где установлен: в моторном отсеке, слева (справа), в зависимости от модификации двигателя.

Согласно данным инструкции по эксплуатации, профилактика элемента каждые 15000 км, или один год с момента установки. В зависимости от того, что наступит раньше срока.

Оригинал 7701070525 8-кл. 1.6 с овальной формой корпуса, а также 1.4 л..	От 450 — 550
16-кл. 1.6, 8-кл. 1.6 (2012 г.в.) прямоугольный 165469466R Sandero II	От 450 — 550
1.2 литра 165461599R	От 450 — 550
1.5 Dci (Sandero II). Номер 165467674R	От 450 — 550
1.6 H4M Sandero II, прямоугольный со скошенным углом, номер 165460509R	От 450 — 550
*цены указаны состоянием на май 2019 года

Признаки засорения воздушного фильтра

Пассивная динамика разгона;
«Потеря» мощности двигателя;
Длительный запуск силового агрегата на холодную, на горячую;
Нестабильная работа мотора на холостых оборотах, под нагрузкой;
Внезапное увеличение расхода горючего;
Периодические выхлопы в системе, как признаки обогащения (обеднения) топливной смеси.

Ряд признаков характерный для других неисправностей

Поэтому, на начальном этапе важно профессионально идентифицировать источник поломки. Воспользуйтесь услугами сертифицированных мастерских для оказания помощи в профилактике

Водителю на заметку!!! В меньшей степени пользуйтесь услугами «гаражных» мастерских, а также других сервисов, где не предоставляют гарантию качества на выполненные работы.

В каких случаях фильтр считается непригодным

Износ в следствие длительной эксплуатации без проведения промежуточной профилактики;
Брак при изготовлении;
Попадание на поверхность гигроскопического волокна моторного масла, антифриза, влаги, конденсата;
Механическое повреждение корпуса;
Деформация пластиковой основы под воздействием температурного режима.

Самостоятельная диагностика воздушного фильтра на автомобиле Рено Сандеро

Процесс диагностики идентичен за исключением отличий в месте установки фильтра.

Заглушите мотор, выключите зажигание, откройте капот;
Под декоративной плитой (справа от двигателя), в зависимости от модификации ДВС, установлен очистительный элемент;
Отверткой с крестообразным наконечником отвинчиваем крепежи крышки, извлекаем очиститель;
Проводим осмотр элемента, исключаем дефекты, трещины. Оцениваем степень загрязнения. При необходимости используем бытовой пылесос для экспресс очистки потоком сжатого воздуха;
Проверяем герметичность резинового уплотнителя с внутренней стороны крышки;
Собираем детали в обратной последовательности.

В случае наличия повреждений, деформации элемента заменяем его новым. Последующая эксплуатация фильтра небезопасна для топливной аппаратуры двигателя.

Замена

Подготовительный этап:

Новый очистительный элемент;
Ветошь;
Фонарик для улучшения зоны видимости, если работы проводите в темное время суток;
Новая резиновая прокладка под крышку корпуса;
Отвертка с крестообразным наконечником.

Последовательность действий:

Глушим двигатель, открываем капот, демонтируем крышку корпуса (4 пружинных защелки, 5 винтов);
Извлекаем крышку, очистительный элемент;
Ветошью протираем полость корпуса, удаляем возможную грязь, пыль, кусочки листьев;
Проводим дефектовку, проверяем на отсутствие повреждений, трещин, вмятин;
Укладываем новый воздушный фильтр, собираем в обратной последовательности.

Замена своими руками завершена. В моделях после 2012 года предустановлены элементы очистки прямоугольной формы. Алгоритм замены аналогичный вышеописанному.

Подготовка к замене фильтра

История Рено Логан насчитывает всего два поколения. Первое (так называемая «фаза 1») выпускалась с 2006-2007 по 2011, 2012, 2013 и 2014 годы, а в 2009-2010 г.в вышла версия-рестайлинг, получившая название «фаза 2», производство которой продолжалось до 2015 года. Второе поколение появилось впервые в 2014 году и выпускается до сих пор.

Процесс замены фильтра почти не зависит от года выпуска автомобиля, однако, между 8- и 16-клапанной версиями есть небольшие отличия. И в 2008, и в 2016-2017 годах системы питания двигателя похожи, изменились лишь вспомогательные детали, качество фильтрации и сборка. Инструкция с фото подробно расскажет о процедуре смены запчасти, однако начинающим «механикам» стоит обратиться к видео, коих в сети бесчисленное множество. После выбора фильтра приступаем к замене.

Логан с 8 клапанами требует усилий при удалении и установке фильтра. Деталь находится чуть поодаль от двигателя. По обе стороны от коробки располагаются фиксаторы, которые нужно отвести. Аналогичные действия проводятся с саморезами сверху на корпусе и болтами снизу. Стоит отодвинуть круглые патрубки воздухозаборника, чтобы не было препятствий при извлечении. Теперь коробку можно снять, прочистить ее от пыли и грязи, и заменить фильтр. Установка проходит в обратном порядке.

На автомобилях с 16 клапанами разборка проходит несколько сложнее. Перед снятием коробки нужно убрать резиновый уплотнитель. В местах, где была закреплена предыдущая деталь, требуется отсоединить патрубки от воздухозаборника и само устройство. К фильтру подсоединен вакуумный насос, трубку которого временно отклоняются в сторону, чтобы убрать защелки и саму деталь. Корпус фильтра закреплен саморезами. Необходимо аккуратно их выкрутить, не повредив резонатор. Затем можно менять запчасть и собрать все обратно.

Артикулы

Изучите, как выглядит фильтр для «дизеля», а также для бензиновых ДВС.

Слева – дизель, справа – бензин

Теперь откроем каталог Рено:

8200431051, а также 7701045724 – это фильтр для бензинового двигателя;
8200985420 – фильтр для «дизеля».

Все аналоги для бензиновых ДВС

AD 101200108
AMC NA-2642
ALCO MD-9492
ASAM 30664

Показать остальные артикулы

ASHIKA 20-01-130
BLUE PRINT ADZ92217
BIG FILTER GB9719
BRECKNER BK10105
BUGUS QAR475PMS
BOSCH 1 457 433 529
DELPHI AF20084
DEXTRIM DX10043
CLEAN FILTER MA1162
FEBI 32227
FINWHALE AF798
FILTRON AP 185/1
FORTECH FA101
FRANCE CAR FCR210138
FRAM CA10249 или CA8964
GENERAL MOTORS-OPEL 91159955
GENERAL MOTORS 4408341
GOODWILL AG710
HENGST E461L01
HANS PRIES 207019595
JAPANPARTS FA-130S
KNECHT-MAHLE LX 773
KITTO A0166
LYNXauto LA1402
LAUTRETTE ELP3779
MANN C 1858/2 или C 1858/1
MAPCO 60311
M-FILTER (Литва) K461 или MAP60072
MISFAT P412
MEYLE 16-12 321 0004
NIPPARTS J1321051
NISSAN 1654600QAA
PROFIT 15120206
PATRON PF1116
PURFLUX A1231
SOFIMA S 5740 A
SAKURA A25440
TSN 91349
TECH-AS 120036M или 120036Z
UFI 30.147.00
VAICO-VEMO V460070
WIX WA6595
«Невский фильтр» NF5455C

Аналоги фильтров для «дизеля»

ALCO MD-8628
BRECKNER BK10104
BOSCH F 026 400 323

Показать остальные артикулы

CHAMPION CAF100980P
CLEAN FILTERS MA3177
ASAM 30882
MFILTER K 7016
FRAM CA11232
PURFLUX A1471
KNECHT-MAHLE LX 1953
FILTRON AP134/9
HENGST E1048L
MANN C 27 010
1A FIRST AUTOMOTIVE A63549
DENCKERMANN A141740
MDR MAF-3040
LYNXauto LA-1928
SCT SB 2322
SAKURA A-25980
COMLINE EAF801
COOPERSFIAAM PA7706
SOFIMA S 3546 A
JC PREMIUM B2R068PR
JP GROUP 4318601009
JAPANPARTS FA-040S
JAPKO 20040
KAMOKA F229201
MASTER SPORT 27010-LF-PCS-MS
MULLER PA3549
MECAFILTER ELP9359
PROFIT 1512-3127
UFI 30.546.00
QUINTON HAZELL QFA0179
OPEN PARTS EAF3508.10
TECNOCAR A2409
VAICO V46-0596
WIX WA9690

Разные градации качества

У читателя мог остаться вопрос, какие фильтры для Дастера – самые качественные. Приводим стандартные рекомендации:

Фирмы Bosch, Champion, Mann, а также Mahle и Knecht выпускают продукцию высокого качества;
Нужны проблемы – выбирайте бренд Alco, Delphi, Meyle, Fram или SCT;
Всё остальное можно считать «приемлемым вариантом».

Артикулы воздушных фильтров логана

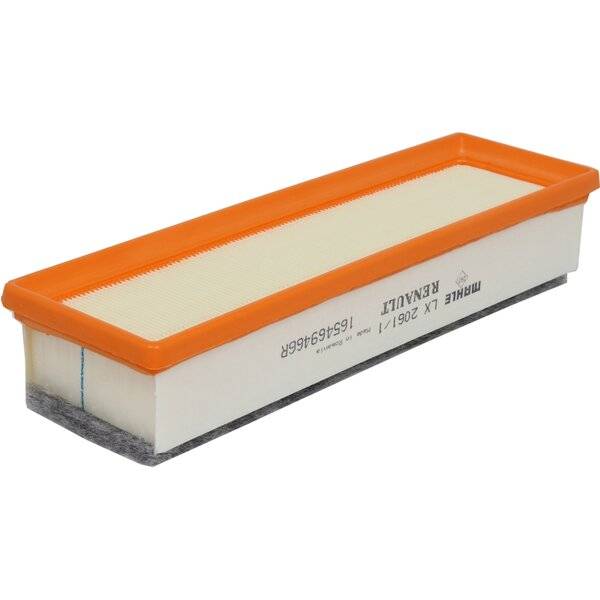

165469466R – артикул оригинального фильтрующего элемента для Logan 2 с мотором 1,6 K7M 82 л.с.

Renault арт. 165469466R

Его аналоги:

FRANCECAR FCR-210-137
AMDFA-778
AMIWA 2001-074
ZEKKERT LF-19-75
ASAM 30-487
BOSCH F-026-400-377
MANN-FILTERC-33-006

8200431051 – артикул оригинального воздухофильтра Рено Логан 2 с мотором 1.6 K4M 102 л.с.

Renault арт. 8200431051

Аналоги:

FRANCECAR FCR-210-138
STELLOX 710-0773-SX
MILES AFAU-108
ASAM 30-664
ZEKKERT LF-13-91
MASUMA MFAN-211
MANN-FILTERC 18-58/2

RENAULT 77 01 070 525 – артикул оригинального овального фильтра для Логана 1 поколения.

Renault арт. 7701070525

Аналоги:

FRANCECAR FCR-210-136
AMIWA 200-10-01
STELLOX 7101-051-SX
FEBI BILSTEIN 300-71
FILTRON AR-131/1
ASAM 305-18
ZEKKERT LF-14-43
MAPCO 60-487
MANN-FILTER C 26-72/1

Разновидности фильтров

Не лишним будет узнать, какие виды фильтров существуют. На большинстве легковых автомобилей устанавливаются классические бумажные фильтры, имеющие структуру в виде гармошки. Разработано более 400 видов бумаги. По качеству фильтрации и простоте изготовления они занимают лидирующую позицию, обойдя угольные и масляно-инерционные. Масло в воздушном фильтре не давало необходимого очистного эффекта, поэтому от них отказались.

Также активно распространены модели из синтетических микропористых материалов. Они более прочные и долговечные, но стоят дороже. По конструкции фильтры разделяют на круглые (для моторов с карбюратором), панельные (используются в современных авто) и цилиндрические (в большинстве для дизельных машин)

Обратите внимание, что в зависимости от года выпуска «Рено-Логан» и типа мотора форма может отличаться, но об этом мы расскажем немного позже

Выделяют классификацию по количеству степеней фильтрации:

1 степень. Конструкция включает только бумагу, уложенную в корпусе в виде гармошки.
2 степени. Дополнительно конструкция включает предварительный очиститель, выполненный из синтетического материала. Такие фильтры эффективно задерживают и большие частицы. Чаще всего устанавливаются на внедорожники и спецтехнику, которая работает в экстремальных условиях.
3 степени. Включает специальную крыльчатку, которая за счет завихрения заставляет частицы оседать внутри специального контейнера в самом фильтре. Относятся к числу самых эффективных.

Обратите внимание, что к каждому выпускаемому фильтру предъявляются строгие требования. Он должен иметь сопротивление воздушному потоку в районе 0,6%, а также задерживать от 99% загрязнителей. Новая сертифицированная продукция обязательно соответствует этим требованиям

Новая сертифицированная продукция обязательно соответствует этим требованиям.

Выбор воздушного фильтра

Воздушные фильтры для Рено Логан делятся на 2 типа:

Оригинальные — фильтрующие элементы, созданные корпорацией Рено;
Аналоговые — разработанные иными производителями, но подходящие для машин марки Рено по всем техническим параметрам.

В случае Renault Logan, встаёт вопрос о поиске совместимых аналогов, потому что оригинальные запчасти стоят неоправданно дорого. На Рено Логан разных поколений, в зависимости от двигателя, устанавливаются следующие типы воздушного фильтра:

Овальный — предназначен для 8-клапанных двигателей объёмом на 1.4 и 1.6 литра;
Трапецевидный — устанавливается на 16-клапанный мотор объёмом в 1,6 литров;
Прямоугольный — предпочтителен для Рено Логан 2-го поколения.

Для установки на автомобиль рассматриваемой марки подходят аналоговые воздушные фильтры следующих марок:

Goodwill;
Bosch;
Filtron.

Перечисленные фильтрующие элементы по техническим характеристикам ничуть не уступают оригинальным деталям для Рено Логан, однако выгодно отличаются в плане цены. Цена на рассматриваемые аналоги варьируется в пределах 200-300 рублей, в то время как цена оригинального фильтра — 700 рублей. При этом аналоговые детали можно найти в любом магазине автомобильных запчастей, в то время как фильтры Рено продаются далеко не везде.

Процесс замены

Перед тем, как приступить к замене фильтра на Рено Логан, необходимо подготовить требуемые инструменты. Автолюбителю потребуется:

Набор гаечных ключей;
Чистые тряпки;
Новый фильтрующий элемент;
Отвёртка среднего диаметра.

Рекомендуем: Бортовой компьютер Рено Логан: программа диагностики и коды ошибок

Дальнейшая процедура зависит от расположения фильтра. Данная деталь, в зависимости от поколения Рено Логан и типа двигателя, может находиться в верхней части карбюратора или внутри воздухозаборника. Для снятия отработанного фильтра необходимо:

Заглушить двигатель;
Открутить заготовленной отвёрткой болты держателя воздухозаборника или верхней панели карбюратора;
Снять деталь, препятствующую доступу к утилизируемому фильтру;
Достать устаревший фильтрующий элемент.

Перед установкой нового воздушного фильтра необходимо очистить воздухозаборник и карбюратор от скопившихся в них пыли. Сделать это можно при помощи заготовленной заранее ветоши. После чистки устанавливается новый воздушный фильтр, и все детали возвращаются в исходное положение.

Важно! При установке фильтрующего элемента необходимо проследить, чтобы крышка агрегата плотно прилегала к его корпусу. В противном случае возникнут щели, через которые в двигатель будет попадать неочищенный воздух, что может стать причиной серьёзных поломок системы Рено Логан

8-клапанный и 16-клапанный двигатель

Замена воздушного фильтра в Рено Логан 1.4, 1.6, 2 является стандартной процедурой, не имеющей особых отличий, зависящих от вместимости двигателя. Разница заключается только в расположении фильтрующего элемента в автомобилях с 8-клапанным и 16-клапанным двигателем и в зависящем от этого процессе замены.

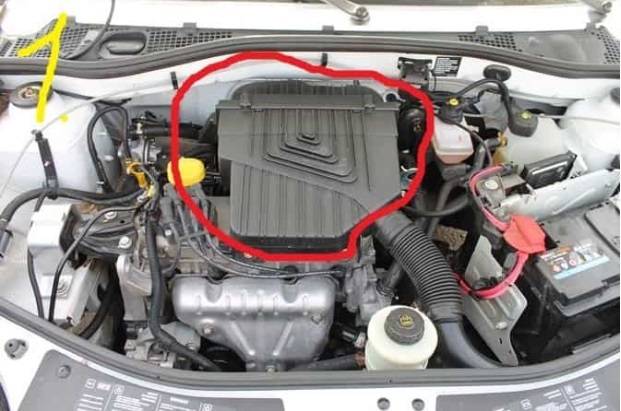

В случае наличия 8-клапанного двигателя, фильтр располагается в верхней части карбюратора. Чтобы снять деталь, необходимо устранить фиксаторы, которые располагаются по обе стороны от фильтрующего элемента. После этого требуется устранение болтов на корпусе защитной коробки фильтра и нижними саморезами. Патрубки воздухозаборника при извлечении рассматриваемой детали необходимо отвести в сторону, потому что они могут послужить препятствием устранению отработанного материала. После перечисленных манипуляций фильтровальная коробка изымается, чистится, после чего производится смена фильтра.

Если двигатель оснащён 16 клапанами, то фильтрующий элемент, вероятнее всего, располагается внутри воздухозаборника. По этой причине сама процедура смены фильтрующего элемента — несколько сложнее:

Убирается резиновый уплотнитель;
В местах закрепления предыдущего фильтра отсоединяются патрубки воздухозаборника и сам агрегат;
Шланг вакуумного насоса, присоединённый к коробке фильтрующего элемента, отводится в сторону;
Утилизируемая деталь аккуратно отсоединяется от креплений, чтобы избегать повреждения резонатора.

Воздушные фильтры предназначены для одноразового использования в системе Рено Логан. Не следует использовать утилизированный фильтрующий элемент даже при тщательной промывке. В детали накапливаются вредные элементы, способные загрязнить топливную систему транспортного средства и нанести ей непоправимый вред.

Замена салонного фильтра Рено Логан —

Первые выпуски «народного автомобиля», то есть Renault Logan phase 1, максимально удешевлялись – именно поэтому на них не устанавливался салонный фильтр, хотя технически короб «печки» предполагал такую возможность.

После того, как был проведен рестайлинг (phase 2), все автомобили, не считая базовой комплектации Authentique, получили штатный салонный фильтр, и эта же традиция сохранилась и при обновлении платформы – Logan 2 точно так же имеет салонный фильтр во всех комплектациях, кроме базовой (Access).

С аналогичной проблемой столкнулись владельцы и другого популярного автомобиля на платформе B0 – Lada Largus.

Если же автомобиль выпущен в богатой комплектации, то, заменив самостоятельно фильтр салона на Рено Логан, хозяин потратит буквально несколько минут.
