Выбор запчастей
Чтобы осуществить правильный выбор долговечной детали для Renault Логан, необходимо руководствоваться качеством изготовления и известностью производителя. Существует много производителей, которые изготавливают резинометаллические соединения для автомобилей Рено всех типов, одной из них является компания lemforder. Запчасти компании lemforder устанавливаются непосредственно на заводе Рено при изготовлении автомобиля.
Также, чтобы найти необходимую деталь лучше воспользоваться оригинальным артикулом, который будет соответствовать вышеупомянутой фирме. Артикул можно разглядеть на боковой части детали, если данный номер был повреждён, его можно найти в электронном каталоге запчастей Рено, а также узнать, сколько стоят эти запчасти. Благодаря артикулу можно осуществить поиск и покупку абсолютно любой детали вашего Рено Logan.
Чтобы осуществить работу по замене сайлентблоков рычагов, а также задней балки на Рено Логан, необходимо обладать специальным набором инструмента, а также съемником для перепрессовки нужных деталей.
- Автомобильный подъемник, так как в данном случае домкратом обойтись невозможно.
- Съемник для выполнения работ по замене вышеупомянутых деталей.
- Набор накидных ключей размером от 10 до 32 миллиметров.
- Комплект торцевых головок, оборудованных трещоткой и длинным воротком.
- Густая смазка, а также набор ветоши для очистки полостей установки.
- Молоток, весом 1 килограмм или небольшая кувалда.
В дополнение к инструменту, чтобы произвести самостоятельный ремонт и замену подвески Renault Logan, вам необходимо будет пригласить своего друга в качестве помощника, так как дополнительная пара рук не будет лишней в данном процессе.
Для того, чтобы осуществить замену резинометаллических деталей на Renault Logan своими руками, необходимо демонтировать рычаги подвески. Чтобы это сделать правильно и не навредить конструкции автомобиля, читайте следующие инструкции.
- Установите ваш Renault Logan на подъемник, после чего демонтируйте колеса.
- С помощью набора торцевых головок и накидных ключей, открутите болт крепления шаровой опоры к поворотному кулаку Логан.
- Рычаг удерживается двумя болтами на подрамнике. Для удобного и правильного демонтажа рычага необходимо открутить эти элементы, тем самым рычаг окажется у вас в руках.
- Чтобы произвести замену детали Renault Logan, необходимо установить съемник в специальные пазы и произвести демонтаж отработанных элементов.
- Тщательно очистите полость установки и произведите смазку тонким слоем, после чего произведите монтаж новых деталей.
При замене новых резинометаллических элементов Renault Logan необходимо учитывать расстояние между кронштейнами крепления рычага, иначе установить обслуживаемую деталь будет невозможно.
Для этого лучше произвести замеры заранее, и вы будете знать, сколько допуска оставить для зазора.
Если все размеры правильно соблюдены, можете производить монтаж всей конструкции
Внимание! После установки рычага на Логан не крепите его к шаровой опоре, расположите его в одной плоскости с балкой, после чего произведите затяжку двух болтов, только после этого можно собирать всю подвеску
Чтобы поменять вышеупомянутые детали, вам необходимо иметь небольшой опыт в подобной работе.
Чтобы обслужить заднюю балку своими руками и заменить на ней сайлентблоки, необходимо демонтировать всю конструкцию целиком. Конечно, если вы обладаете специальным инструментом, данную процедуру можно выполнить без демонтажа конструкции.
- Установите автомобиль на подъемник, после чего снимите задние колеса.
- Ослабьте болты крепления амортизаторов и демонтируйте пружины.
- После того, как вы сняли пружину, необходимо завернуть болты крепления нижней части амортизаторов к балке.
Таким образом, задняя конструкция останется висеть на амортизаторах, и нам будет удобно производить ремонт.
- Открутите два болта передней части задней балки, после чего установите опорную стойку под центральную её часть.
- Установите инструмент в специальные места и произведите демонтаж старой детали.
- Тщательно очистите поверхность полости установки, после чего запрессуйте новую деталь с помощью мини пресса.
- Установите крепления задней балки на свои места, но не затягивайте болты.
- Открутите болты крепления амортизаторов, после чего установите заднюю балку в одну линию с днищем автомобиля, только после этого производите затяжку болтов крепления балки.
Это обязательная процедура необходима для предотвращения преждевременного выхода из строя новых деталей.
- Установите задние пружины и закрепите амортизаторы на своих местах.

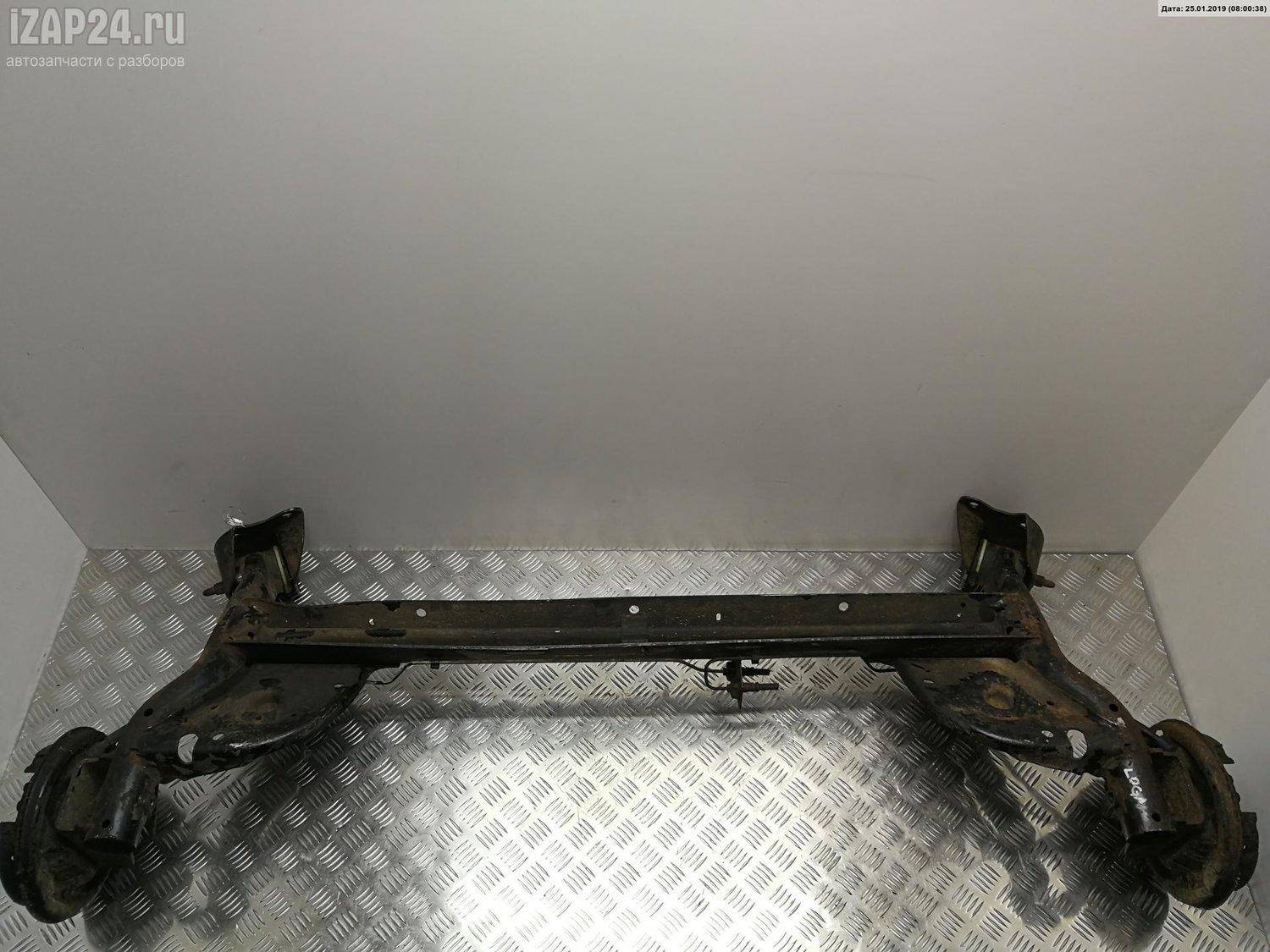

Задняя подвеска. Описание конструкции
Элементы задней подвески:
1 – кронштейн крепления рычага балки к кузову;
2 – балка;
3 – кронштейн рычага;
4 – рычаг балки;
5 – амортизатор;
6 – буфер хода сжатия;
7 – подушки и шайбы верхнего крепления амортизатора к кузову;
8 – болт крепления амортизатора к рычагу;
9 – нижняя прокладка пружины;
10 – пружина;
11 – верхняя прокладка пружины;
12 – тормозной механизм заднего колеса;
13 – цапфа заднего колеса;
14 – барабан тормозного механизма в сборе с подшипником заднего колеса;
15 – колпачок;
16 – гайка подшипника колеса;
17 – сайлент-блок рычага балки;
18 – болт и гайка крепления рычага балки к кронштейну
Задняя подвеска:
1 – барабан тормозного механизма;
2 – амортизатор;
3 – пружина;
4 – балка задней подвески;
5 – кронштейн крепления рычага балки к кузову
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.
К балке и рычагам приварены кронштейны для опоры пружин.
В средней части на стабилизаторе установлена резиновая подушка
Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.
Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками.
Наружная обойма сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.
Пружина задней подвески:
1 – верхняя прокладка;
2 – пружина;
3 – нижняя прокладка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.
Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле. В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески.
Амортизатор задней подвески:
1 – гайка крепления штока;
2 – шайба;
3 – подушка штока;
4 – распорная втулка;
5 – буфер хода сжатия;
6 – чехол;
7 – защитный колпак;
8 – амортизатор
Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Узел подшипника заднего колеса:
1 – цапфа;
2 – барабан тормозного механизма;
3 – подшипник заднего колеса;
4 – стопорное кольцо подшипника;
5 – гайка подшипника;
6 – колпачок
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса – с небольшим зазором. В барабане подшипник фиксируется стопор- ным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15’, схождение колес +0°44’±15’). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
Видео по теме “Задняя подвеска Рено Логан, Сандеро”
Замена сайлентблоков задней балки на Рено Логан, Сандеро, Ларгус, Логан2, Дастер 2×4
Рено Логан стук задней подвески.
https://youtube.com/watch?v=VDDfubSsv1E
Удаление стука в задней подвеске Renault Logan mcv (часть 1)
Задняя подвеска Рено Логан Описание конструкции
Элементы задней подвески рено Логан
1 — кронштейн крепления рычага балки к кузову;
2 — балка;
3 — кронштейн рычага;
4 — рычаг балки;
5 — амортизатор;
6 — буфер хода сжатия;
7 — подушки и шайбы верхнего крепления амортизатора к кузову;
8 — болт крепления амортизатора к рычагу;
9 — нижняя прокладка пружины;
10 — пружина;
11 — верхняя прокладка пружины;
12 — тормозной механизм заднего колеса;
13 — цапфа заднего колеса;
14 — барабан тормозного механизма в сборе с подшипником заднего колеса;
15 — колпачок;
16 — гайка подшипника колеса;
17 — сайлент-блок рычага балки;
18 — болт и гайка крепления рычага балки к кронштейну
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин.
Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор
представляет собой трубу — по краям круглого сечения, а в средней части овального.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная
обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в
рычаг его необходимо строго ориентировать.
В средней части на стабилизаторе установлена резиновая подушка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток
пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины
одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.
Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову
через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно
деформироваться при затягивании гайки штока.
Задняя подвеска:
1 — барабан тормозного механизма;
2 — амортизатор;
3 — пружина;
4 — балка задней подвески;
5 — кронштейн крепления рычага балки к кузову
На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца
подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями
(угол развала –0°51’±15′, схождение колес +0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов
задней подвески.
Пружина задней подвески Рено Логан:
1 — верхняя прокладка;
2 — пружина;
3 — нижняя прокладка
Амортизатор задней подвески:
1 — гайка крепления штока;
2 — шайба;
3 — подушка штока;
4 — распорная втулка;
5 — буфер хода сжатия;
6 — чехол;
7 — защитный колпак;
8 — амортизатор
Узел подшипника заднего колеса:
1 — цапфа;
2 — барабан тормозного механизма;
3 — подшипник заднего колеса;
4 — стопорное кольцо подшипника;
5 — гайка подшипника;
6 — колпачок
Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма
Замена сайлентблоков балки Рено Логан
Переходим к процессу:
Установка
Важно установить его на Рено Логане правильно. Как это сделать:
- Усики сайлентблока должны прилегать к местам сварки. Можно заранее сделать метки, чтобы расположение совпало.
- Съемник для работы подойдет универсальный.
- Монтируем резинометаллический шарнир в съемнике, начинаем запрессовку.
- Запрессовав немного, с наружной стороны устанавливаем пустотелую чашку, поскольку сайлентблок Логан слегка выступает. Чашка не была использована сразу, чтобы запчасть встала ровнее.
- Устанавливаем шарнир до упора.
Сборка
Теперь переходим к заключительной стадии замены сайлентблока балки Logan:
Можно выполнить зачистку обеих плоскостей – непосредственно скобы, места, куда она встанет.
Болт вставлять требуется с внутренней стороны.
Еще один момент – гайку болта сайлента Логан можно наживить на болт, но не затягивать ее сразу же. Окончательный затяг будет выполняться уже на яме.
Теперь требуется установить остальные запчасти в последовательности, обратной снятию.
Вернув на место пружину и заднюю балку, требуется наживить на место три снятых до этого болта скобы
Важно выполнить затяжку правильно, поскольку развал-схождение в задней части Рено Логан отрегулировать не получится. Таким образом, если поставить деталь неправильно, задняя подвеска рискует сместиться.
Затяжку будет несложно выполнить, ориентируясь по старым следам, которые останутся видны.
После того как болты надежно закреплены, можно крепить обратно трос ручника Логан
Если он разболтался, допускается захомутать его обыкновенными хомутами из пластика.
Амортизатор желательно затягивать также, установив авто на яму.
Теперь процесс завершен.
