Ремонт датчика АБС своими руками видео

Как проверить датчик АБС

Контролировать исправность датчика скорости можно, обратившись к специалистам автосервиса, или самостоятельно:

• Без специальных приборов;
• Мультиметром;
• Осцилографом.

Кроме измерительного прибора понадобится описание функционала данной модели. Последовательность выполняемых работ:

1. Автомобиль устанавливают площадке с ровным, однородным покрытием, зафиксировав его положение.
2. Колесо демонтируют для свободного доступа к датчику.
3. Штекер, используемый для соединения, отключают от общей проводки и очищают от грязи. Штекера задних колёс находятся в задней части салона. Чтобы обеспечить беспрепятственный доступ к ним нужно убрать подушку заднего сиденья и отодвинуть ковролин с шумоизоляционными матами.
4. Проводят визуальный осмотр соединительных проводов на отсутствие потёртостей, разрывов и нарушение изоляции.
5. Мультиметр выставляют в режим омметра.
6. Контакты датчика соединяют с щупами прибора и проводят замер сопротивления. Норму показаний можно посмотреть в инструкции. Если справочник отсутствует, то за норму принимают показания от 0,5 до 2 кОм.
7. Жгут проводов необходимо прозвонить, для того чтобы исключить возможность короткого замыкания.
8. Чтобы подтвердить работоспособность датчика прокручивают колесо и контролируют данные с устройства. Показания сопротивления меняются по мере увеличения или снижения скорости вращения.
9. Переводят прибор в режим вольтметра.
10. При движении колеса со скоростью 1 об/сек напряжение должно быть 0,25-0,5 В. При увеличении скорости вращения напряжение должно повышаться.
11. Соблюдая поэтапность, проверяют остальные датчики.

По замеренным показателям сопротивления определяют работоспособность датчиков:

1. Показатель снижен по сравнению с нормой — датчик неисправен;
2. Сопротивление стремится или соответствует нулю — межвитковое замыкание в катушке индукции;
3. Смена данных сопротивления при сгибании жгута проводки — повреждение жил провода;
4. Сопротивление стремится к бесконечности — обрыв провода в жгуте или индукционной катушке датчика.

Перед проверкой проводки на целостность необходимо узнать распиновку штекера модуля управления. После этого:

1. Размыкают соединения датчиков и блока управления;
2. Согласно распиновке поочерёдно прозванивают все жгуты проводов.

Осциллографом

1. Отсоединяют разъём устройства и очищают его от грязи.
2. Осцилограф через пины подключают к датчику.
3. Ступицу прокручивают со скоростью 2-3 об/сек.
4. Фиксируют график смены сигнала.
5. По той же схеме проверяют датчик на другой стороне оси.

Осциллограф даёт наиболее полную картину работы датчика антиблокировочной системы

Датчики исправны, если:

1. Зафиксированные амплитуды колебания сигналов на датчиках одной оси идентичные;
2. Кривая графика равномерная, без видимых отклонений;
3. Высота амплитуды стабильная и не превышает 0,5 В.

Без приборов

Корректную работу датчика можно определить по наличию магнитного поля. Для чего любой предмет изготовленный из стали прикладывают к корпусу датчика. Во время включения зажигания он должен притягиваться.

Кроме того необходимо осмотреть корпус датчика на предмет его целостности. На проводке не должны наблюдаться потёртости, разрывы изоляции, окислы. Соединительный штекер датчика должен быть чистым, контакты не окислены.

Диагностика датчика ABS своими руками

Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.

А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.

Нужно запастись мультиметром, тестером, пайкой.

Осмотр проводят поэтапно, переходя от простого к более сложному.

Демонтаж датчика
Чистка от загрязнений. Используют керосин или «белый» спирт

Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS

Прочистить и сам датчик.
Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца.
Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника.
Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить.
Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.

Для проверки реле надо:

• Разъединить его с разъемом блока;
• Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
• Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
• Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
• Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.

7. Тестирование сканером. Колесный датчик ABS относится к индукционному виду — снабжен намагниченным сердечком, в обмотке. Магнитное поле, возникающее на сердечке при прохождении тока в катушке, образует поток. Он прерывается зубьями вращающегося ротора, создавая электромагнитные импульсы. Амплитуда импульсного колебания напряжения и есть уровень сигнала датчика в блок. Замер производится сканером. Сопротивление в исправной детали равно 750 – 1200Ом. Стремящееся к бесконечности сопротивление свидетельствует об обрыве. Нулевое его показание – замыкание. Таким способом «прозвонить» все провода датчика.

Кстати, тестер переведите в состояние «диод», так как в схему датчика  включены защитные диоды. Простой замер может не выявить искажения.

— на изоляции – более 20Ом

— передняя ножка – 7 – 25Ом

— задняя ножка – 6 – 24Ом

Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

• Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
• Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Назначение и принцип работы датчика АБС

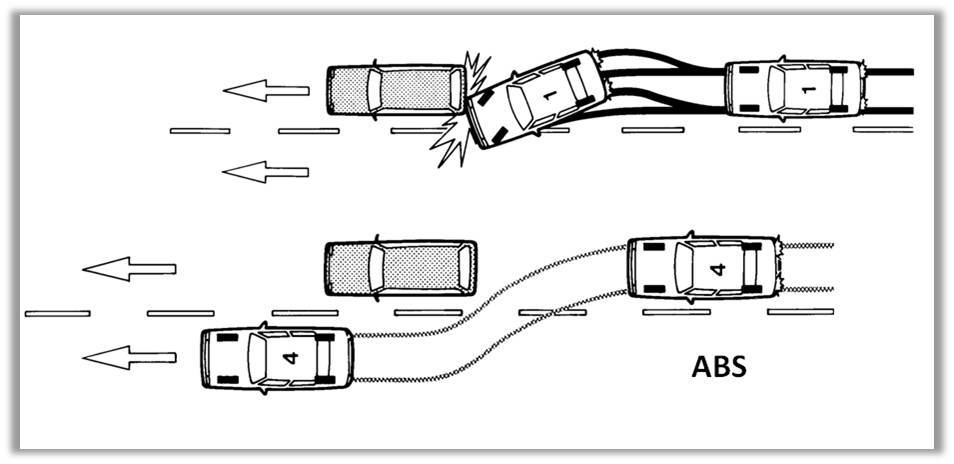

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Снятие блока abs Рено Дастер

Блок ABS снимаем для замены при выходе его из строя. Работу проводим на смотровой канаве или эстакаде. Перед снятием блока помечаем расположение на нем тормозных трубок. В подкапотном пространстве с правой стороны…

…рожковым ключом «на 11» или специальным ключом для штуцеров тормозных трубок отворачиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.

Приподняв фиксатор колодки жгута проводов…

…отсоединяем колодку от блока управления.

Выводим тормозную трубку из держателя 1 и жгут проводов из держателя 2 кронштейна блока ABS.

Головкой «на 13» отворачиваем два болта крепления кронштейна блока ABS к кузову и снимаем блок ABS с кронштейном. Блок ABS крепится к кронштейну через две резиновые втулки. Если втулки потрескались или резина потеряла эластичность, втулки нужно заменить. Отвернув ключом «на 10» две гайки крепления блока ABS к кронштейну…

…разделяем блок и кронштейн. Устанавливаем блок ABS в обратной последовательности. Прокачиваем систему гидропривода тормозов (см. Прокачка гидропривода тормозной системы).

В каких случаях лучше доверять работу профессионалам

Самостоятельно можно справиться с наиболее частыми поломками ABS. Неполадки датчиков часто связаны с нарушением контакта или банальным загрязнением, так что будет нелишним провести обычную чистку поверхности и проверку креплений. Если эти манипуляции не помогают, то нужно проверить напряжение в датчике с помощью мультиметра.

Также можно самостоятельно проверить напряжение в проводке и контактах с помощью мультиметра, а затем зачистить или заменить нерабочие элементы электрической цепи.

Неисправности других компонентов системы труднее устранить. Самостоятельный ремонт ЭБУ можно порекомендовать тем автовладельцам, которые разбираются в электронике и умеют пользоваться паяльником.

Достаточно сложен ремонт гидравлического модуля — для этого нужно иметь большой запас знаний и умений ремонта техники. Автовладельцу, не обладающему необходимой базой, лучше доверить ремонт гидравлического блока профессионалам.

Как менять

Согласно схеме АБС, сенсорными датчиками оборудованы все колёса автомобиля. Особенность их замены состоит в том, что элементы, установленные на передней оси машины, демонтируются с днища кузова или из-под капота авто. К задним датчикам можно подобраться только снизу. Данная инструкция описывает общие принципы замены устройства. Отметим, что такой способ применим ко многим автомобилям иностранного и отечественного производства.

Инструменты

Чтобы поменять датчик, потребуются:

• надёжный домкрат;
• баллонный ключ;
• набор рожковых и торцевых ключей;
• молоток;
• плоская отвёртка;
• кондиционер для металла WD–40;
• тестер (мультиметр).

Поэтапная замена

Пошаговое выполнение работ будем рассматривать на примере замены устройства, установленного на одном из задних колёс автомобиля.

1. Поставим машину на ровном участке поверхности, активируем стояночный тормоз (ручник). Подложим под колёса, не задействованные в ремонтных работах, противооткатные упоры. Снимем минусовую клемму с аккумуляторной батареи.
2. Демонтируем задний ряд кресел, пластиковую отделку порога и резиновый уплотнитель двери.
3. Доберёмся до разъёма датчика — отогнём фиксаторы и оттянем пластиковую отделку в районе крепления амортизатора. Отсоединим устройство.

Вид из салона: 1 — разъём; 2 — фиксатор; 3 — накладка; 4 — провод датчика

Колесо нужно снимать, установив под днище машины страховочные опоры

Вид задней части ступицы: 1 — кронштейн; 2 — крепежный болт

Вид на арку: 1 и 2 — точки фиксации провода датчика; 3 — заглушка

В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик.

Замена колодок тормозных механизмов задних колес Renault Duster

Работу проводим на ровной просторной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4×4

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра. Аналогично снимаем опорную стойку передней колодки

Аналогично снимаем опорную стойку передней колодки.

Проверяем техническое состояние деталей и очищаем их.

Снимок555

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4×2

Сводим колодки так же, как и на автомобиле 4х4.

Дальнейшие операции по замене колодок аналогичны соответствующим операциям на автомобиле 4×4 (см. выше).

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Н·м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом — так, чтобы она одновременно упиралась и гранью, и основанием.

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Ремонт датчика своими руками

После проведения диагностики и обнаружения неисправного элемента устройство необходимо демонтировать для дальнейшего ремонта. Процесс его снятия аналогичен первому этапу мероприятий по замене датчика АБС и не представляет особой сложности.

Как починить: поэтапная инструкция

Закончив с демонтажем устройства, приступаем к ремонтным работам:

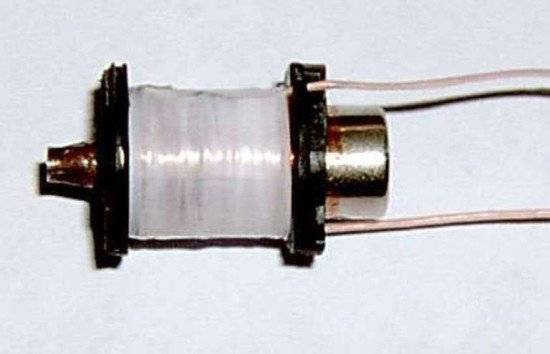

1. Разбираем датчик, отрезая ножовкой по металлу ту его часть, внутри которой находится измерительная катушка. Аккуратно пропиливаем корпус устройства по кругу, стараясь не повредить крепёжные элементы.

Следует аккуратно отделить часть детали с креплением

Этот элемент датчика станет объектом ремонтных работ

Для того чтобы смотать повреждённый провод, нужно удалить кожух катушки. Катушка полностью очищается от старой проволоки

Число оборотов провода нужно контролировать, замеряя сопротивление

Медная обмотка катушки должна быть тщательно заизолирована

Формой для заливки нового корпуса катушки может стать оболочка конденсатора

Так выглядит новый корпус датчика, изготовленный из эпоксидного клея

Крепление датчика можно приклеить к детали быстросохнущим клеем

Устройство готово к установке на посадочное место

Ремонт датчика закончен, можно монтировать его на ступицу, обточив новый корпус наждачной бумагой для лучшей подгонки к посадочному гнезду. При установке отремонтированного устройства обязательно соблюдаем следующие условия:

• Располагаем сердечник датчика параллельно зубьям ответного диска, следя за тем, чтобы он не перекрывал два соседних зубца.
• Оставляем зазор между зубцом и сердечником 0,9–1,1 мм.

Заключительным этапом ремонта любого из элементов АБС является проверка работоспособности системы. Выполняем её, запустив двигатель авто и убедившись, что контроллер на приборной панели гаснет через 3–5 секунд после старта.

Отметим, что некоторые датчики, выпущенные зарубежным автопромом, разбираются без кардинального нарушения целостности конструкции — верхнюю оболочку детали можно снять, предварительно нагрев строительным феном или паяльной лампой. Пример ремонта такого устройства представлен на видео.

– режим нормального торможения

При нормальном торможении впускной клапан открыт, выпускной клапан закрыт.

При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабо­чий цилиндр и приводит в действие тор­мозные механизмы колес.

При отпускании педали тормоза тормозная жидкость воз­вращается в главный тормозной цилиндр через впускной и обратный клапаны;

– режим экстренного торможения

Если при экстренном торможении начина­ется блокировка колеса, модуль выдает на электродвигатель насоса команду на уменьшение подачи тормозной жидкос­ти, затем напряжение подается на каждый электромагнитный клапан.

Впускной кла­пан закрывается, и подача тормозной жид­кости из главного цилиндра и насоса перекрывается; выпускной клапан открывается, и тормозная жидкость поступает из рабо­чего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

– режим поддержания давления

При максимальном снижении давления в рабо­чем цилиндре модуль выдает команду на поддержание давления тормозной жид­кости, напряжение подается на впускной клапан и не подается на выпускной клапан.

При этом впускной и выпускной клапаны закрыты, и тормозная жидкость из рабочего цилиндра не уходит;

– режим повышения давления

Если мо­дуль определяет, что колесо не заблокиро­вано, то напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка, по­этому в случае выхода ее из строя обра­щайтесь на специализированную станцию технического обслуживания.

Здесь описана только замена датчиков частоты вращения колес и гидроэлектрон­ного модуля.

Однако имейте в виду, что для удаления воздуха, который может попасть в систему клапанов гидроэлектронного мо­дуля при неквалифицированном снятии, требуется специальное оборудование.

Вот почему не рекомендуем снимать модуль без крайней необходимости.

Снятие блока АБС

Устанавливаем автомобиль на смотровую канаву или подъемник

Помечаем расположение трубок подходящих к гидроблоку

В подкапотном пространстве с правой стороны рожковым ключом на 11 или специальным ключом для штуцеров тормозных трубок откручиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.

Приподняв фиксатор колодки жгута проводов

Отсоединяем колодку от блока управления

Выводим тормозную трубку из держателя 1 и жгут проводов из держателя 2 кронштейна блока АБС

Головкой на 13 откручиваем два болта крепления кронштейна блока АБС к кузову и снимаем блок АБС с кронштейном.

Блок АБС крепится к кронштейну через две резиновые втулки.

Если втулки потрескались или резина потеряла эластичность, втулки заменяем.

Отвернув ключом на 10 две гайки крепления блока АБС к кронштейну, разделяем блок и кронштейн.

Устанавливаем блок АБС в обратном порядке.

Прокачиваем систему гидропривода тормозов (статья – Замена и прокачка гидропривода тормозов и сцепления Рено Дастер).

Снятие датчика скорости переднего колеса

Поднимаем переднюю часть автомобиля

Снимаем подкрылок переднего колеса

Надежно фиксируем автомобиль на подставке

Вынимаем держатель колодки жгута проводов из отверстия в брызговике кузова

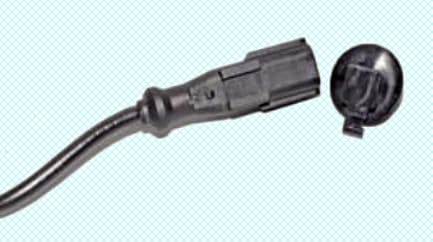

Колодка жгута проводов датчика со снятым держателем

Нажимаем на фиксатор и отсоединяем колодку переднего жгута проводов от колодки проводов датчика

Выводим резиновую муфту жгута проводов датчика из пластмассового держателя, расположенного на брызговике

И еще две муфты – из кронштейна, расположенного на амортстойке

Ключом TorxT-30 откручиваем винт крепления датчика к поворотному кулаку

Вынимаем датчик скорости вращения колеса из поворотного кулака

Перед установкой очищаем место установки датчика, а также сам датчик.

Устанавливаем датчик в обратном порядке

Снятие датчика скорости вращения заднего колеса

Вывешиваем заднюю часть автомобиля и снимаем колесо.

Фиксируем автомобиль на подставке.

Плоской отверткой откручиваем две пластмассовые гайки крепления защитного кожуха жгута проводов датчика.

Головкой на 10 откручиваем две гайки крепления кожуха

Отводим кожух от арки и вынимаем жгуты проводов из держателей кожуха

Нажав на фиксатор, отсоединяем колодку заднего жгута проводов от колодки жгута проводов датчика

Выводим резиновую муфту жгута проводов датчика из держателя на рычаге задней подвески.

Ключом TorxT-30 откручиваем винт крепления датчика

Вынимаем датчик из отверстия кулака

Устанавливаем датчик в обратном порядке.

Причины поломок

• Обрыв проводки от разъема датчика до контроллера системы АБС под капотом автомобиля.
• Окисление контактной группы разъема.
• Механическое повреждение зубчатого колеса в ступице автомобиля.
• Износ подшипников ступичного узла (приводит к биению колеса, и постоянному изменению расстояния от зубчатого колеса до чувствительного элемента датчика).
• Выход из строя непосредственно датчика: от механической поломки до проблем с электроникой.
• Заниженное напряжение питания. Причиной может быть разряженный аккумулятор и выход из строя регулятора напряжения.

В 90% случаев, причинами поломки являются различные механические воздействия:

• преодоление брода на автомобиле без подготовки;
• движение по пересеченной местности, особенно в лесу с ветками на дороге;
• неквалифицированный ремонт ступичного узла.

Кроме того, причиной выхода из строя датчиков может стать изменение штатной конструкции колес: лифт, модернизация подвески, замена штатных покрышек на больший (или меньший) диаметр. Вредит системе АБС и езда на колесах разного размера.

Некоторые поломки можно отремонтировать своими силами:

• обрыв провода;
• окисление контактов;
• замена изношенных подшипников ступицы.
