Замена габаритных лампочек в Рено Логан

Замена лампы рено логан — секрет мастера — сделай своими руками

После очередного проведенного ТО автомобиля в автосервисе обнаружил что перегорела лампа фары ближнего света, что они с ними делают не знаю, но это уже в третий раз. Проездив лето с одним глазом, все-таки пришлось менять лампу, для безопасности движения в ночное время. Замена лампы правой фары Логана, проблем не вызывает, объем капота позволяет даже заглянуть в гнездо установки лампы, а вот с левой лампой сложнее, работе мешает аккумулятор. Думаю, что ловкий специалист справится с заменой лампы и без демонтажа аккумулятора, но в любительских условиях аккумулятор лучше снять.

1. Для демонтажа аккумулятора потребуется два ключа на 8 и 10, для съема клемм с аккумулятора, и накидная головка на 13 для съема планки крепления аккумулятора.

АккумуляторКлючи для клеммНакидная головка

2. Сначала откручиваем своими руками крепление клеммы массы! А потом снимаем клемму « ».

Клемма «масса»Откручивание крепленияКлемма « »

3. Откручиваем винт крепления аккумулятора

Осторожно вынимаем планку с винтом, чтобы она не упала в капот. Вынимаем аккумулятор из капота. Откручивание крепленияПланка крепленияАккумулятор вынут

Откручивание крепленияПланка крепленияАккумулятор вынут

4. Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно.

5. После последней смены лампы в сервисе 2 года назад обнаружил, что защитная крышка не защелкнута и оборван провод датчика закрытия капота, да и сам датчик скис в нижнем положении.

6. Снимаем крышку. Видим резиновое уплотнение и розетку лампы. Снимаем розетку. Снимаем резиновый уплотнитель.

Защитная крышка не защелкнутаРозетка снятаРезиновое уплотнение

7. Самый ответственный момент, запомните как снимаете лампу. Внимательно посмотрите в зеркало на этот крючок, на который вслепую сразу накинуть пружину никак не получиться. Съем крепежной пружины производится нажатием на нее сверху и одновременным отводом вправо, если смотреть по фото.

Крепление лампы пружинойКрепление лампы пружинойПружина снята

8. Прижимная пружина освобождает лампу. Извлекаем лампу. Одеваем перчатку. Берем новую лампу и вставляем ее в гнездо. Ключ цоколя не даст ошибиться. Берем пружину, прижимаем цоколь и отводим ее слегка вправо, а затем влево до зацепления с крючком. Контролируйте свои действия по зеркалу.

Перегоревшая лампаБерем новую лампуВставляем новую лампуЛайфхакЛампа закрепленаУплотнение одето

9. Одеваем резиновое уплотнение. Вставляем розетку. Закрываем розетку крышкой.

Аккумулятор подключенСтавим и закрепляем клемму « »

10. Устанавливаем аккумулятор на место. Прикручиваем клемму « ». Прикручиваем массу. Проверяем работу фар. При прикручивании клемм проверьте их состояние на всякий случай. Прикручиваем своими руками крепление аккумулятора. Восстанавливаем показания часов автомобиля и настройки авто магнитолы.

Затраты времени на замену фары минимальны, по сравнению с необходимостью поездки в сервис, да и денежки сэкономлены.

Типы ламп рено логан 2

Лаппа ближнего света

— галогеновая лампа Н7 мощность 55 ватт. Цилиндрической формы, с двумя контактами.

h7 галогеновая лампа

Лампа дальнего света

галогеновая лампа Н1 ; мощность 55 ватт. Лампа Н1 меньшего размера. Небольшим стеклянным цилиндром на конце, где находится нить накаливания.

h1 лампа

Лампа габаритного света и дневного ходового огня

— бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.

Лампа габаритного света и дневного ходового огня

Лампа указателя поворота, заднего хода и задней противотуманной фары

— одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

p21w лампа

Лампа в противотуманной фары

— галогеновая лампа Н16. Г образная, двух контактная лампа, мощностью 19 ватт с пластиковым цоколем.

Лампа в противотуманной фары Логан

Лампа сигнала торможения и габаритного света

— двухконтактная лампа накаливания с металлическим цоколем P21/5W, мощностью 21/5 ватт.

P21/5W

Лампа освещения номерного знака, багажника, вещевого ящика и освещения салона

— маленькая одноконтактная лампа W5W, мощностью 5 ватт.

W5W

Узнайте больше о новом Логан

• Как поменять лампочки габаритных огней на Рено Логан за 5 минут
• Как поменять лампу габарита на рено логан
• Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости
• Купить сцепление и комплектующие для Renault Logan в Кирове, продажа сцеплений и комплектующих для Renault Logan – цены, описание и фото на сайте Авто.ру.
• Ремонт Renault Logan : Замена блок-фары
• Устройство передней подвески Рено Логан
• Двигатель Рено Логан 1.4: ресурс, мощность, неисправности
• Рено Логан базовая комплектация и другие

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой.Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены. Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы

Замена ламп блок-фары — дальнего и ближнего света Снимите крышку А. Отсоедините разъем лампочки 1

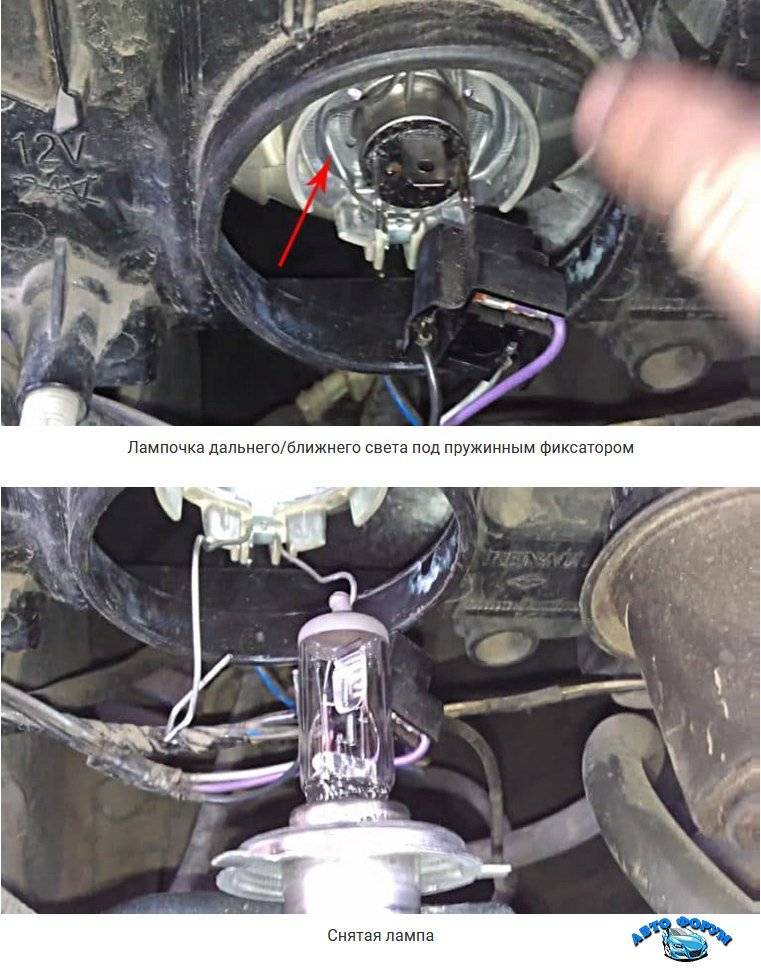

Отсоедините пружинный фиксатор 4 и извлеките лампочку. Тип лампочки: Н4.

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку. Тип лампочки: W5W. Замена ламп указателей поворота Поверните на четверть оборота патрон 3, чтобы извлечь лампочку. Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W. Тип лампочки: PY21W. Чистка фар Фары оборудованы стеклом из поликарбоната. Для чистки следует использовать мягкую ткань или вату. Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой

Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено

Замена ламп задних фонарей Выкрутите винты 1 и извлеките блок задних фонарей. Снимите пеноматериал 2. Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W. Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W. Замена лампы дополнительного стоп-сигнала Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек. Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку. Тип лампочки: Р 21W.

Какие и как заменить лампы (лампочки) Логан 2

Как заменить лампы габаритного огня на Рено Логан видео и фото

Регулировка Света Фар Рено Сандеро 2012

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

15907 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей

Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Заключение

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 30\50%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Замена лампочек освещения салона Рено Логан 1

Снимаем диффузор с потолка, преодолевая сопротивление четырех фиксаторов. Вытаскиваем лампу из абажура и вставляем новую W5W. Чтобы снять потолок: нажав на пластиковый упор, снимите потолок с потолка.

«Отрицательная» клемма снята с аккумулятора. После нажатия 4 фиксаторов диффузор снимается с потолка. Лампочка снимается с потолка и заменяется новой W5W. Меняется и лампа индивидуального освещения.

Нажимаем на защелку и, отсоединив колодку проводов, снимаем внутренний абажур.

Освещение багажника

На задней полке установлена ​​подсветка багажного отделения Рено Логан. Сначала с АКБ снимается минусовая клемма, затем поднимается крышка багажника. Крышка открывается, нужно поддеть ее отверткой и вытащить из отверстия в полке.

С помощью отвертки подденьте крышку и вытащите ее из отверстия в задней полке. Выжимаем пластиковый фиксатор и снимаем потолочный диффузор.

С него диффузор снимается нажатием на пластиковую защелку. Теперь вы можете удалить поврежденную лампу из абажура и вставить новую W5W. Все собирается и ставится на место в обратной последовательности. При необходимости также заменяется потолок.

Вытаскиваем источник света с потолка. Чтобы заменить абажур, выньте его из отверстия в задней полке. Нажав на клемму колодки проводов, отсоединяем колодку от потолка.

Какие лампы выбрать

Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.

При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.

Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.

Лампы накаливания

Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.

Галогенные

Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.

Ксеноновые или газоразрядные

Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.

Светодиодные

Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.

При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя

Bosch

По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.

Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.

Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.

Основным недостатком по мнению автовладельцев является высокая стоимость.

Osram

Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.

Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.

Philips

Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.

NARVA

Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.

Koito

Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.

Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.

Применяемые Лаппы на автомобиль Рено Логан, первого и второго поколения

Какие лампы ставит в фары Рено Логан

Рено Логан — экономный седан, разработанный Французской фирмой в 1998 году. В России продажи данной модели были начаты в 2004 году. Логан очень востребован не только в нашей стране, но и в ряде других стран, таких как Румынии, Индии, Марокко, Иране и Колумбии. В зависимости от рынка, Логан может реализовываться под марками Dacia, Renault и Nissan. Первый кузов этой модели был седан.

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро.

Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне.

Новое поколение Логан было выпушено в 2012 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников.

Так же было решено не создавать новые моторы для второго поколения модели, а оставить хорошо показавшие себя, проверенные временем двигателя. В комплектациях Рено Логан не устанавливался ксенон, в фарах всегда были галогеновые лампы, по этому свет оставлял желать лучшего.

Так как свет напрямую влияет на безопасность движения, водителю необходимо знать какие установлены лампы, а так же умение их заменить.

Маркировка ламп Рено Логан

Лампы устанавливаемые на рено Логан

1 Лампа ближнего и дальнего света — галогеновая лампа Н4; мощность 60/55 ватт. Цилиндрической формы, с тремя электрическими контактами. Имеет две нити накаливания.

2 Лампа передние противотуманные фары — галогеновая лампа Н11 мощностью 55 ватт. Лампа Г образной формы с пластиковым цоколем, с двумя контактам.

3 Лампа заднего габарита и сигнала тормоза — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

4 Лампа заднего хода и указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

5 Лампа переднего поворота — желтая одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

6 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета, мощностью 5 ватт.

7 Лампа освещения номерного знака, багажника, вещевого ящика и переднего габарит а — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

8 Лампа освещения регулятора печки — маленькая бесцокольная лампа C3W мощностью 3 ватт.

Лампы Логан передняя частьЛаппы для задней части Рено Логан

Какие лампы стоят на Рено Логан 2

Рено Логан никогда не относилось к числу дорогих и премиальных машин. Но тем неимение у нее достаточно большой спрос и она востребована. И для владельцев этой машины полезно будет знать, какие разновидности ламп в ней применяются. Также будет нужным статья замена дворников Рено Логан 2

Мы можем порекомендовать лампы в ближний и дальний свет фар таких производителей как: Osram Night Breaker, Philips X-Treme Vision, Koito Whitebeam

лампы osram philips koitoРено Логан 2

Типы ламп Рено Логан 2

Лаппа ближнего света — галогеновая лампа Н7 мощность 55 ватт. Цилиндрической формы, с двумя контактами.h7 галогеновая лампа Лампа дальнего света — галогеновая лампа Н1 ; мощность 55 ватт. Лампа Н1 меньшего размера. Небольшим стеклянным цилиндром на конце, где находится нить накаливания.h1 лампа Лампа габаритного света и дневного ходового огня — бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.Лампа габаритного света и дневного ходового огня Лампа указателя поворота, заднего хода и задней противотуманной фары — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.p21w лампа Лампа в противотуманной фары — галогеновая лампа Н16. Г образная, двух контактная лампа, мощностью 19 ватт с пластиковым цоколем.Лампа в противотуманной фары Логан Лампа сигнала торможения и габаритного света — двухконтактная лампа накаливания с металлическим цоколем P21/5W, мощностью 21/5 ватт.P21/5W Лампа освещения номерного знака, багажника, вещевого ящика и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.W5W

Необходимые инструменты

Особенности и обозначения

Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.

В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016), а также во втором поколении (2014, 2015, 2021, 2021 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.

Приборный щиток содержит следующее оборудование:

• Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
• Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
• Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
• Лампа, указывающая на включение противотуманного механизма;
• Сигнальная лампочка, указывающая на незакрытую дверь;
• Резервный индикатор;
• Индикатор задних противотуманок;
• Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
• Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
• Резервный светодиод у моделей, работающих на дизеле;
• Индикатор перегрева мотора;
• Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
• Лампочки поворотников;
• Индикатор уровня топлива, указывающий на критично низкий объем горючего;
• Индикатор уровня масла;
• Лампа, показывающая уровень заряда аккумулятора;
• Лампа управления мотором;
• Индикатор работы печки на обогрев заднего стекла;
• Индикатор включения дальнего освещения;
• Лампа работоспособности подушек безопасности переднего пассажира;
• Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
• Индикатор исправности подушек безопасности;
• Лампа, показывающая исправность АБС;
• Лампа включения ближнего света.

Другие особенности центральной панели:

• Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
• Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
• Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

Рекомендуем: Замена задних тормозных колодок для Рено Логан

Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.

Лампы применяемые на renault logan

Наименование	Обозначение по ЕЭК	Мощность, Вт	Позиция на фото
Блок-фара:
лампа дальнего/ближнего света	Н4	60/55	1
лампа переднего указателя поворота	PY21W	21	5
лампа габаритного света	W5W	5	7
Лампа противотуманной фары	Н11	55	2
Лампа бокового указателя поворота:	WY5W	5	6
с белым рассеивателем с оранжевым рассеивателем	W5W	5	7
Задний фонарь:
лампа указателя поворота	P21W	21	4
лампа габаритного света и сигнала торможения	P21/5W	21/5	3
лампа противотуманного света	P21W	21	4
лампа света заднего хода	P21W	21	4
Лампа дополнительного сигнала торможения	P21W	21	4
Лампа фонаря освещения номерного знака	W5W	5	7
Лампа фонаря освещения багажника	W5W	5	7
Лампа плафона освещения салона	W5W	5	7
Лампа индивидуального освещения	W5W	5	7
Лампа фонаря освещения вещевого ящика	W5W	5	7
Лампа подсветки прикуривателя	W1.2W	1,2	8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием	W1.2W	1,2	8

то-же на картинке

Замена ламп блок-фары — дальнего и ближнего света

  Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

  Тип лампочки: Н4.

Замена лампы габаритного фонаря

  Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.

  Тип лампочки: W5W.

Замена ламп указателей поворота

  Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.

  Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

  Тип лампочки: PY21W.

Чистка фар

  Фары оборудованы стеклом из поликарбоната.

  Для чистки следует использовать мягкую ткань или вату.

  Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.

  Закончите чистку, осторожно вытирая мягкой сухой тканью.   Использование моющих средств, содержащих спирт, запрещено

  Использование моющих средств, содержащих спирт, запрещено.

Замена ламп задних фонарей

  Выкрутите винты 1 и извлеките блок задних фонарей.

  Снимите пеноматериал 2.

  Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

  Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

  Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

  Тип лампочки: Р 21W.

  Замена лампы фонаря освещения номерного знака

  Освободите патрон 9 с помощью инструмента типа плоской отвертки.

  Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Полезные советы

Как правило, на разных авто (в том числе и на Рено Логан) замена лампы ближнего света сопровождается заменой габаритов, ламп повротников и т.д. Так вот, на Логане замена переднего указателя поворота или габаритных огней выполняется проще, чем ламп ближнего света.

Это происходит по причине того, что галогеновые лампы сами по себе очень горячие во время работы. Так вот, в том месте, где колбы касались пальцами, быстро появляется характерный нагар. Со временем этот нагар становится темнее, при этом нагрев колбы по причине его возникновения сильно увеличен.

В дальнейшем колба попросту разрушается, лампа выходит из строя. Чтобы этого не происходило, установку всех ламп нужно проводить в перчатках или, как минимум, не трогать колбу руками.

Напоследок отметим, что важно всегда снимать клеммы с АКБ, чтобы избежать замыканий, поломок электрооборудования и т.п. Даже такая простая операция, как замена лампы в фарах, все равно требует соблюдения всех правил, в том числе и по технике безопасности

Выбор лампы

Регулировка датчика включения стоп-сигналов | logan news — новости, статьи и прочие материалы о рено логан.

Полезные советы

Как правило, на разных авто (в том числе и на Рено Логан) замена лампы ближнего света сопровождается заменой габаритов, ламп повротников и т.д. Так вот, на Логане замена переднего указателя поворота или габаритных огней выполняется проще, чем ламп ближнего света.

На деле, достаточно патрон лампы, которую меняют, повернуть против часовой стрелки, после чего извлечь лампу и заменить элемент. Еще добавим, что лампы ближнего, а также дальнего света нельзя трогать за колбу при установке. Причина- жир от пальцев ухудшает теплоотвод и загрязняет колбу. В результате лампа может хуже светить, перегревается и выходит из строя намного быстрее.

Это происходит по причине того, что галогеновые лампы сами по себе очень горячие во время работы. Так вот, в том месте, где колбы касались пальцами, быстро появляется характерный нагар. Со временем этот нагар становится темнее, при этом нагрев колбы по причине его возникновения сильно увеличен.

В дальнейшем колба попросту разрушается, лампа выходит из строя. Чтобы этого не происходило, установку всех ламп нужно проводить в перчатках или, как минимум, не трогать колбу руками.

С учетом всех требований и рекомендаций, заменив самостоятельно пару ламп, в дальнейшем у автолюбителя не возникнет проблем, а сама замена ламп головного света потребует пары десятков минут даже в сложных случаях.

Напоследок отметим, что важно всегда снимать клеммы с АКБ, чтобы избежать замыканий, поломок электрооборудования и т.п. Даже такая простая операция, как замена лампы в фарах, все равно требует соблюдения всех правил, в том числе и по технике безопасности

Как выбрать подходящие габаритные огни для замены

Выбрать подходящую лампу можно как в автосервисах, так и на «автобарахолках». При этом опытные водители не рекомендуют приобретать дешёвую китайскую продукцию, так как вероятность того, что она перегорит раньше срока, достаточно высока.

Выбирая лампочку, необходимо обратить внимание на следующие её характеристики

1. Яркость. Это — самая важная характеристика лампочки, которая оценивается по световому потоку. Световой поток измеряется в люменах. У лампы накаливания эта величина равняется примерно 50 люменам. Помните, что назначение габаритных огней состоит в информировании других участников движения о размерах вашего автомобиля. Источники света не должны ослеплять других участников движения, но в то же время и не могут быть слишком тусклыми. Верхний порог светового потока для габаритных огней составляет 150 люменов, а нижний — от 50 люменов. От яркости габаритных огней порой напрямую зависит безопасность движения, поскольку несвоевременное информирование о том, что ваше транспортное средство начинает тормозить, может привести к ДТП.
2. Конструкция. В конструкции дешёвых китайских лампочек цоколь выполнен из пластика. В этом случае имеет место высокий риск оплавления, поскольку пластик отнюдь не является жаростойким материалом. Если деталь сильно нагревается — пластик начинает плавиться и, как следствие, лампочка выходит из строя слишком рано. В моделях подороже предусмотрена пластмасса высокого качества, обладающая термостойкостью. При повышенной яркости лампа накаливания начинает выделять тепло, которое нагревает плафон. Поэтому в последнее время наиболее востребованными являются бесцокольные лампы, контакты которых изготавливаются на базе стеклоплиты песчаной платы. Лампы накаливания также являются и очень энергоёмкими. При повышенном потреблении электроэнергии начинает интенсивнее расходоваться топливо. При выборе лампочки также стоит помнить об экономии электроэнергии.
3. Стоимость. Лампочка для габаритных огней является одной из тех запчастей автомобиля, на которых экономить точно не стоит. Покупая лампы по низким ценам, вы рискуете производить замену таких ламп слишком часто, и в итоге такая «экономия» приведёт лишь к более серьёзным расходам. Лучше всего приобретать лампы от проверенных производителей, таких, как Osram и Phillips.
