Замена заднего глушителя на Рено Логан
Для замены глушитель Рено Логан, будет нужен полный доступ снизу автомобиля. Это делается для удобства в работе и верной установки деталей.
Новые хомуты для установки глушителя
Итак, приступим к процессу:
- Раскручиваем хомуты, соединяющие среднюю часть и непосредственно глушитель.
- Когда это сделано, то следует снять глушитель с резинок, на которых он закреплен.
Демонтируем резинки крепления глушителя
Вот так, легко и просто можно сменить глушитель на Рено Логан.
Замена средней части глушителя
Средняя часть глушителя
Замена средней части глушителя Рено Логан немного отличается. Поскольку существует два варианта системы выпуска, рассмотрим обе. Для того, чтобы произвести ремонт и замену придется обжиться «болгаркой» и сварочным аппаратом.
Итак, преступим к процессу замены в первом варианте:
- Откручиваем болты крепления «штанов» к коллектору. Там их 4 шт.
- Демонтировав все резинки, можно снять всю систему выпуска.
- Откручиваем хомут крепления основного глушителя от остальной части.
- Теперь, при помощи болгарки отрезаем трубу, где то посередине между катализатором и средней частью.
Берём болгарку и режем трубу
Вариант номер два – разборная система выпуска. Рассмотрим процесс замены:
- Откручиваем хомут крепления труб между основным глушителем и средней частью.
- Туже самую операцию проделываем между средней и передней частью.
- Демонтируем среднюю часть глушителя Рено Логан.
- Устанавливаем новую деталь, и закручиваем хомуты. Стоит отметить, что все трубы вставляются одна в одну спереди назад.
Независимо от того, какой вариант вы выбрали, советуем Вам запастись новыми резинками глушителя, например, FISCHER: 223-935 . Вот и все, теперь установлен новый глушитель, который прослужит владельцу свой срок жизни.
Резинки глушителя FISCHER: 223-935
Тюнинг и доработка
Некоторые автолюбители проводят тюнинг Рено Логан, в том числе и системе выпуска. Так, существует несколько вариантов глушителей. Самый простой и доступный – прямоток. Он не требует переделки креплений и становится на стандартные посадочные места.
Прямоточный глушитель ПРО СПОРТ — дешего и сердито
Второй вариант – тюнинг на две трубы. Так, в средней части вместо одной ветки, становится две. Соответственно теперь будет два глушителя. При этом для одного существуют крепления, а для второго придется сделать. Точнее, не сами крепления, а крюки для резинок, которые удерживают глушитель.
Вариант три — установка спортивной системы выхлопа. Для этого со «штанов» выходит не одна труба, а две. Соответственно все крепления придется переделывать под новый глушитель. Для этого навариваются специальные «уши», к которым болтами крепится система выхлопа. Она должна быть жестко зафиксирована, в отличие от простой системы.
Читать дальше: Обмен дизель на бензин
Глушитель Рено Логан: назначение и принцип действия
Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.
- Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
- Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
- Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.
Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:
- Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
- Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.
Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО
Основные элементы выхлопной системы
Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.
Коллектор
Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.
Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

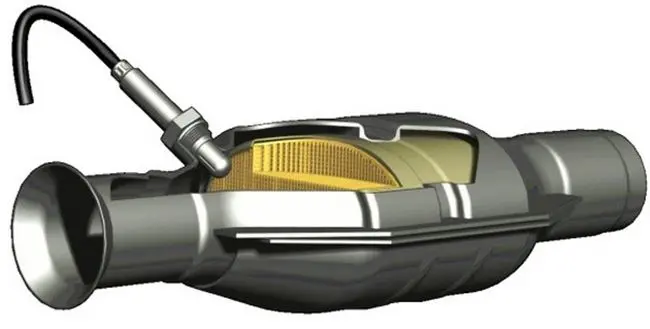

Нейтрализатор
В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.
Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.
Передний глушитель (резонатор)
Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.
Передние глушители бывают:
- Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
- Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.
Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.
Задний глушитель
Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.
В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.
Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.
Ремонт резонатора Логан в наших автосервисах
В некоторых случаях, когда повреждения не обрели еще характер катастрофического его разрушения, ремонт резонатора на Логан возможен путем его заваривания.
Внимание! Нужно понимать, что это не решение проблемы, а лишь отсрочка этого решения. Заваривать резонатор до бесконечности невозможно – максимум, два-три раза
Причем, интервал между ремонтами с каждым новым использованием сварочного аппарата будет сокращаться. Опытные автовладельцы знают: раз уж проблемы начались, готовься к тому, что замена резонатора Логан не за горами.
Как мы уже говорили, наиболее распространенные причины поломки глушителя – выгорание его фильтра под воздействием раскаленных отработанных газов и механические повреждения (как-никак, а он находится под днищем автомобиля). И в том, и в другом случае страдают и элементы его крепления – как к собственно выхлопному тракту, так и к днищу. Проще всего (и, кстати, надежнее) для ремонта воспользоваться сварочным аппаратом. То, что соединение при этом получится неразъемным, не беда: ведь когда наступит время замены самого агрегата, его все равно придется вырезать болгаркой.
Поломки глушителя Рено Логан
Поломки глушителя Логан могут быть следующими:
- прогорание рабочих элементов агрегата под воздействием раскаленных выхлопных газов, вследствие чего тот превращается в обыкновенную полую трубу, уже не способную исполнять свои функции;
- разрушение корпуса агрегата коррозией. Достаточно появления небольшого очага ржавчины, чтобы ты в короткий срок распространилась на всю поверхность агрегата. Очень скоро в нем появляются сквозные отверстия, сквозь которые происходит утечка выхлопных газов. Результат тот же: резонатор становится неработоспособным;
- механические повреждения, приведшие к нарушению герметичности глушителя, либо к разрушению его сварных соединений и прочих элементов выхлопного тракта;
- закупорка твердыми осадками продуктов сгорания топлива. Этот вид поломки можно отнести, скорее, к экзотическим. Да, резонатор постепенно забывается сажей и копотью, но коррозия и высокие температуры обычно успевают его разрушить быстрее, нежели тот станет непроходимым для отработанных газов.
Конструкция выхлопной системы Рено Логан
Выхлопной тракт Рено Логан состоит из:
- выпускного коллектора, в котором накапливаются отработанные газы из всех цилиндров;
- далее они поступают в приемную трубу, жестко закрепленную на днище автомобиля;
- она ведет выхлопные газы в каталитический нейтрализатор, где те очищаются от твердых примесей, образовывавшихся в результате неполного сгорания топлива. И, главное, от наиболее токсичных газообразных компонентов – оксидов углерода и азота. В катализаторе они, в результате химической реакции, расщепляются на чистые кислород и углерод с азотом;
- после выхлопные газы попадают в резиново-металлический патрубок, называемый гофрой. Назначение этого элемента состоит в гашении резонансных колебаний, возникающих в процессе движения автомобиля. Проще говоря, гофра являет собой своего рода предохранитель, защищающий все элементы выхлопной системы от износа;
- и, наконец, выхлопные газы оказываются в глушителе (нередко его называют резонатором). Сперва в предварительном, а затем и в главном. Назначение этого устройства заключается в снижении шума потока выхлопных газов, вызываемых их резонансными колебаниями;
- завершается выхлопной тракт выпускным патрубком, через который осуществляется выброс очищенных отработанных газов в атмосферу.
Из-за чего возникают неполадки и нужна срочная замена глушителя Рено Логан?
И хоть резонатор стоит в конце выхлопного тракта, все равно ему приходится работать в условиях повышенного давления и столь же высоких температур. Эти два фактора плюс агрессивные воздействия окружающей среды – в первую очередь, влага, вызывающая коррозию, – способствуют разрушению этого агрегата.
Также к ситуациям, отнюдь не способствующим долговечности глушителя, следует отнести сезонные перепады температур, частые механические повреждения от отскакивающих из-под колес машины камней и хим. реагенты, которыми посыпают дороги в зимний период и некачественное топливо. От всего этого страдают даже достаточно дорогие агрегаты, изготовленные ведущими производителями.Заметки на полях. Средний срок жизни резонатора Рено Логан составляет около одной-полутора сотен тысяч километров пробега автомобиля. К сожалению, каким-то образом постараться его увеличить практически невозможно.
