Замена гофры глушителя своими руками

Для чего нужна гофра

Узел является вспомогательной частью автомобиля, выполняющей роль эластичного связующего звена. Без него комфортабельность транспорта сильно пострадает, так как не сможет соответствовать даже базовым условиям надёжности. Установка происходит на выпускной трубопровод и приёмную часть трубы глушителя. Исключения встречаются, иногда устанавливают первое соединение сразу за выпускным коллектором, а второе после катализатора.

Расположение и функции детали нередко приводят к необходимости преждевременных работ с элементом. Износ происходит из-за ударов подвеской о большие препятствия, цепляние днищем земли или исчерпание ресурсов (количества циклов нагрева и остывания). Регулярность замены зависит от условий эксплуатации и качества оплётки, лучше покупать с 2-3 слоями.

Гофра является вспомогательной частью автомобиля

Роль и функции гофры:

• борьба с вибрациями, передающимися от двигателя к глушителю;
• облегчение продольных перемещений силового агрегата в моторной нише;
• защита от преждевременного разрушения компонентов выпускной системы.

Стоимость замены гофры глушителя напрямую зависит от марки автомобиля и особенностей конструкции. Для четырёхцилиндрового мотора с рядным расположением поршней потребуется 1 гофра, а для V-образного двигателя с 6 цилиндрами – 2.

Причины поломки

Выхлопная система состоит из нескольких частей, а глушитель — это только конечный элемент на пути выхлопных газов от двигателя наружу. Состав:

• компенсатор («гофра»);
• каталитический нейтрализатор;
• дополнительный, предварительный или внутренний глушитель (резонатор);
• глушитель.

Перед компенсатором стоит приемная труба, после глушителя — выхлопная труба (часто с дополнительным аксессуаром в виде насадки). А все части между собой соединены трубами, которые лишь на небольших участках бывают прямыми. И эти трубы соединены с элементами системы и между собой либо на фланец с резьбовым крепежом, либо сваркой. Соединение труб сваркой сделано не встык, а внахлест с развальцованным концом последующего участка (со стороны двигателя). У всех частей есть свое назначение, а в совокупности они выполняют общую задачу — частично нейтрализуют вредные вещества перед выбросом в атмосферу и уменьшают шум выхлопа. У системы нет движущихся частей и механического износа, хотя есть эффект старения металла и резиновых амортизаторов. А самый «страшный» враг — это коррозия металла от воздействия атмосферной влажности и химических реагентов. Причем «вредная» химия действует не только изнутри на стенки труб и элементов системы, но и снаружи (особенно зимой). Если учесть высокую температуру выхлопа, то коррозия развивается гораздо быстрее, чем в нормальных условиях. Отсюда основные причины поломки — нарушение герметичности сварных и фланцевых соединений, появление отверстий в стенках труб и элементов системы выхлопа (в том числе у основного глушителя).

Реже причиной поломки бывает механическое повреждение стенки глушителя. Обычно это случается в результате удара отлетевшего из-под колес камня или при неудачном съезде с высокого бордюра на дорогу.

Выбираем гофру глушителя

Как выбрать гофру, какая будет подходить именно вашей марке автомобиля? Самым простым способом будет заказать или сразу купить точно такую же. А если вы не помните параметры? Тогда при подборе необходимо знать установочный диаметр гофры, также ее длину.

Гофры бывают двух типов:

• которые работают на сжатие, установлены вертикально сразу под выпускным коллектором, при работе сжимаются и разжимаются;
• которые работают на изгиб, установлены горизонтально, обычно между катализатором и приемной трубой, иногда между глушителем и резонатором.

Вы определили тип и размер гофры и купили? Рекомендуем ехать на ближайшее СТО и узнать стоимость работы, чтобы приварить профессионально гофру на глушитель. Или сделайте эту работу по установке своими руками, если вы уверены в своих навыках и решили сэкономить. Как выполнить эту работу?

К чему может привести неисправность гофры глушителя

Несвоевременная замена прогоревшей или пробитой гофры глушителя может привести к следующим последствиям:

• Возможное попадание части выхлопных газов в салон.
• Перегрев глушителя, который постепенно приведет к механическому повреждению или деформации.
• Увеличение уровня шума при работе выхлопной системы.
• При нарушении герметичности гофры, установленной перед катализатором, внутрь выхлопной системы будет подсасываться воздух, который может «ввести в заблуждение» датчик уровня кислорода. Это спровоцирует увеличение расхода топлива, так как датчик начнет подавать системе сигнал увеличить обогащение топливной смеси. Самым неблагоприятным результатом этого может стать отказ нейтрализатора.

Гофра подвергается воздействию серьезных механических, температурных и химических нагрузок и является наиболее уязвимым элементом выхлопной системы автомобиля, соответственно и менять ее предстоит сравнительно часто.

Замена гофры

Самостоятельно заменить гофру довольно просто. Для этого достаточно иметь гараж со смотровой ямой или подъёмником и стандартный набор инструментов.

Выбор гофры

К выбору гофры следует отнестись ответственно. Желательно покупать её у проверенных продавцов.

В зависимости от типа выхлопной системы различают гофры:

Вертикальная гофра устанавливается под выпускным коллектором и работает на сжатие. При работающем двигателе она не изгибается, а сжимается и выпрямляется вертикально. Такие гофры имеют длину около 150 мм, а диаметр — 65 мм. При покупке выбирается гофра с соответствующими размерами.

Вертикальная гофра изготовлена из прочных и эластичных сплавов, что позволяет ей растягиваться в длину

Горизонтальная гофра расположена ниже первого колена приёмной трубы и работает на изгиб. В длину она достигает 400 мм, в ширину — 65 мм

При выборе такой гофры следует принимать во внимание способ её соединения с выхлопной трубой

Горизонтальные гофры устанавливаются на большинстве автомобилей

При замене рекомендуется сначала вырезать неисправную гофру и измерить расстояние между двумя трубами. Только после этого можно подбирать новую гофру.

Любая гофра устанавливается на трубу внахлёст на 10–20 мм. Поэтому новая гофра почти всегда должна быть длиннее старой, как минимум на 20–30 мм. Кроме этого, учитывается геометрия выхлопной трубы — новая гофра может не поместиться в пространство между трубами или заметно изменить углы наклона трубы. Последнее может привести к некорректной работе выхлопной системы.

Замена гофры с помощью электросварки

Перед установкой новой гофры нужно правильно отсоединить старую. Для работы потребуются следующие детали:

• новая прокладка, устанавливаемая между коллектором и приёмной трубой;
• резинки крепления глушителя;
• кронштейн крепления приёмной трубы (если такое крепление имеется);
• уплотнительные кольца.

Демонтаж гофры выполняется в следующем порядке:

1. Откручиваются болты крепления приёмной трубы и коллектора.
2. Снимаются резинки крепления глушителя.
3. Отсоединяются прочие крепления выхлопной трубы.
4. Болгаркой спиливается гофра.
5. Удаляются остатки старого сварного шва.

После этого проводят «примерку» новой гофры. Это важная процедура, так как нельзя допускать её изгибов и изломов.

После установки новой гофры все крепления должны встать на своё место, а сама гофра не должна изменить свою геометрию

1. Гофрой соединяются две части трубы (внахлёст на трубу), и вся система устанавливается на место.

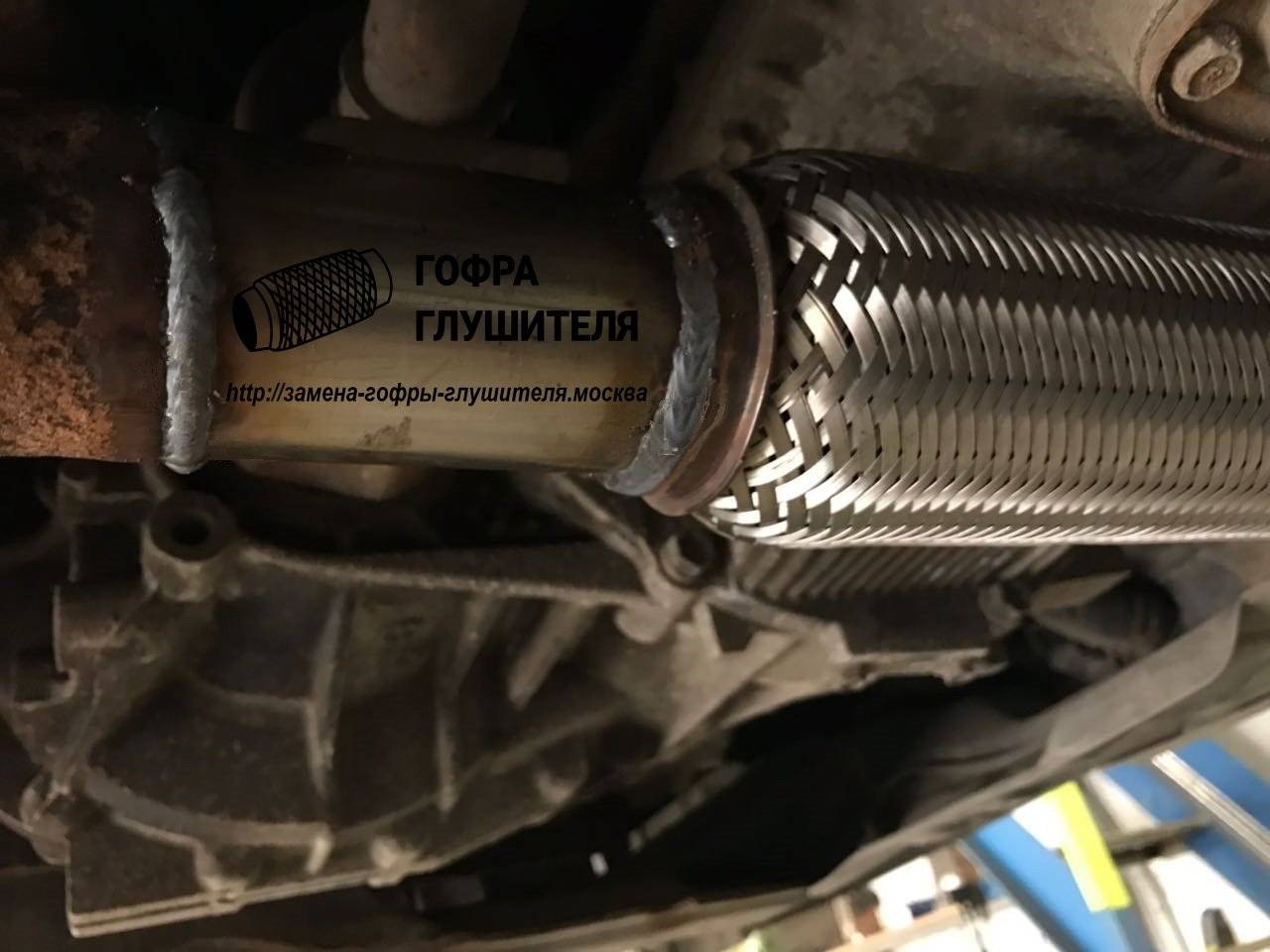

2. Места соединения гофры закрепляются электросваркой. Для качественной сварки используют электроды 2–3 мм. Лучшие результаты показывает аргоно-дуговая сварка неплавящимся вольфрамовым электродом с присадкой из нержавеющей проволоки.

При монтаже выхлопной трубы гофру необходимо «прихватить» сваркой в нескольких местах

Гофра фиксируется в нужном положении сварочным аппаратом в двух или трёх точках по окружности трубы.
После этого вся труба снова снимается с креплений и на земле тщательно проваривается сплошным швом.

Для предохранения от камней по время движения на гофру можно изготовить и приварить защиту

Видео: замена гофры глушителя с использованием сварки

После сварочных работ меняются прокладки, уплотнительные кольца и резинки крепления глушителя, и глушитель в сборе устанавливается на место.

Замена гофры без использования сварки

Гофру можно заменить и без использования электросварки. Для этого потребуются:

• болгарка или ножовка по металлу;
• хомуты (достаточно 48 мм);
• отвёртка.

Согласно приведённому выше алгоритму снимается старая гофра. При креплении новой гофры хомутами для её более надёжной фиксации делается по два небольших надпила с обеих сторон. Затем гофра натягивается на трубы и зажимается по краям хомутами. После этого выхлопная труба устанавливается на место.

Хомуты после установки новой гофры следует периодически подтягивать

По отзывам автовладельцев, производивших ремонт таким образом, конструкция получается надёжной и служит достаточно долго.

Таким образом, снять старую и установить новую гофру своими руками довольно просто. Даже если вам не удалось найти сварочный аппарат, все работы можно сделать без сварки.

Всем привет! Сегодня мы объясним, как правильно заменить гофру глушителя своими руками. Чаще всего неисправность и выход из строя гофры на выхлопной системе проявляется в резком изменении звука работы двигателя автомобиля. Если причина рычания именно в гофре? Значит поврежден сам гофрированный патрубок или изношена защитная оплетка. Поэтому образовался прогар гофры глушителя.

Что делать? Купить новую гофру глушителя и установить у профессионалов Гофра глушителя (Автосервис Москва), либо поработать в гараже своими руками.

Типы гофры

Гофры бывают с двухслойными и трехслойными оплетками. Первые используются в системах бензиновых двигателей. Внутренний слой, более тонкий, предназначен для защиты от теплового воздействия изнутри. Внешний слой намного жестче. Он нужен для гашения вибраций и защиты от сжатия.

Трехслойные гофры глушителя делятся на два типа:

• Innerbraid – внутренний слой выполнен из металлической оплетки.
• Interlock – внутренний слой выполнен из металлических пластин, образующих рукав.

Гофра Interlock прочнее, гибче, долговечнее, но намного дороже. Innerbraid обычно предлагаются на рынке неоригинальных запчастей. Также гофры могут отличаться по назначению. В некоторых автомобилях гофра глушителя устанавливается вертикально. В этом случае она работает на сжатие и выпрямление. При вертикальном креплении устанавливается усиленная гофра с внутренним диаметром 65 мм и длиной не более 150 мм. Новая деталь должна точно по размерам совпадать с вышедшей из строя гофрой.

Горизонтально установленные виброкомпенсаторы работают на изгиб и имеют длину до 40 см. При установке допускается небольшое несоответствие длины в сравнении с оригиналом.

Ремонт крепления глушителя Рено Логан

В процессе эксплуатации машины, особенно, если ездить приходится по проселочным дорогам, разбалтывается и разбивается не только сама выхлопная системы, но и ее элементы. В большей степени это касается крепления глушителя.

В качестве амортизирующего элемента в нем присутствует резиновое кольцо. Оно одновременно охватывает трубу за глушителем и, при помощи специального ушка, крепится к днищу машины. Именно эта деталь крепления чаще всего и выходит из строя – попросту рвется.

Заменить ее несложно – главное, вовремя заметить эту неисправность. В противном случае может пострадать сам агрегат.

Замена гофры глушителя автомобиля без сварки своими руками

Гофра (сильфон, виброкомпенсатор, виброгаситель) устанавливается практически на всех современных автомобилях. Ее основная функция – предотвратить вибрацию выхлопной системы авто.  Также деталь помогает избежать перегрева автомобиля. Она соединяет впускной коллектор с трубами глушителя.  Выглядит она как трубка из многослойной металлической сетки. Замена гофры глушителя своими руками без сварки возможна во всех случаях, когда это позволяет марка ремонтируемого автомобиля.

Деталь берет на себя основные вибронагрузки и поэтому часто приходит в негодность. Но использование этой запчасти в конструкции выхлопной системы автомобиля помогает дольше эксплуатировать другие детали. Также  замена гофры глушителя обходится намного дешевле, чем ремонт всего участка авто. Многих интересует, как заменить ее самостоятельно, без использования сварки. Ведь эта деталь довольно часто прогорает, а сварочного аппарата в гараже может не оказаться.

Причины повреждения

Гофра может пробиться от внешнего механического воздействия.  Причиной неисправности могут стать удары о твердые предметы, выступающие относительно проезжей части – камни, кочки и пр. Также она становится менее прочной от естественного износа.

Разрушающим металл детали воздействием обладают химические реагенты, используемые для очищения дорог от снега в зимнее время. Также может вывести запчасть из строя засорение катализатора. Целостность детали может нарушаться от наличия присадок, повышающих октановое число, в потребляемом автомобилем топливе.

Признаки повреждения

Самый главный признак повреждения гофры – нетипичные звуки при включении зажигания и езде.

• «чихание» авто, хлопки;
• снижается мощность двигателя;
• ритм работы двигателя становится неустойчивым;
• выхлопные газы проникают в салон автомобиля;
• появляется копоть на металлических деталях.

Первые два способа подразумевают качественный ремонт с дальнейшей длительной эксплуатацией  детали. Третий – временную замену, для того чтобы доехать до ближайшего СТО. Мы увидим, что сварка глушителей и гофр хоть и желательна, но вовсе не необходима.

Первый способ – гофра на хомутах

Подойдут детали для жигулей на 48 мм.

Для замены нужно выполнить такие действия:

• Поддомкратить машину сзади справа;
• Снять защиту картера ДВС;
• Снять выпускной коллектор;
• Старую деталь отпилить болгаркой;
• На новой гофре сделать короткие продольные надпилы вдоль приваренных к ней труб, это обеспечит плотное прилегание детали к выхлопной трубе;
• Заделываем гофру и обжимаем ее края хомутами;
• Устанавливаем деталь на штатное место.

После такого ремонта гофра не будет нуждаться в починке год – полтора.

Резьбовое соединение

Для ремонта понадобится высокотемпературный герметик и восемь болтов с резьбой на М5.

Старая запчасть все так же срезается болгаркой. Для того чтобы установить новую деталь необходимо сделать следующее:

• На кольцах и выхлопной трубе просверлить восемь отверстий диаметром 4-6 мм по окружности в местах контакта;
• При помощи метчика на М5 нарезать резьбу в просверленных отверстиях;
• Все детали конструкции обработать герметиком;
• Болты завернуть в отверстия;
• Установить гофру.

Временная замена гофры глушителя

Перед началом работ бинт нужно пропить эпоксидкой. Полученным материалом необходимо обмотать поврежденную деталь. Такого ремонта хватит не более чем на месяц.

Некоторые умельцы решают заделать место деформации гофры высокотемпературным герметиком. Но такого ремонта хватит максимум на два дня эксплуатации авто.

Важные нюансы

Как мы увидели, сварка глушителя и гофры для ремонта вовсе не обязательна. Но в вышеперечисленных видах ремонта есть некоторые нюансы.

Гофру нужно устанавливать ровно, без перекосов. По окончании работы убедитесь в том, что все кронштейны, подвесы для крепления глушителя целы и обеспечивают его устойчивость и неподвижность.

Все три варианта замены гофры по своей длительности займут не более часа. Отремонтировать деталь нужно при первых же признаках ее неисправности. Не забывайте, что своевременная замена детали необходима для дальнейшей безопасной эксплуатации автомобиля.

Неисправности глушителя

Необходимость заменить глушитель полностью может возникнуть при следующих неисправностях:

1. На внутреннюю сторону устройства регулярно воздействуют горячие газы. Это приводит к преждевременному износу глушителя, а также образованию эрозии. Когда силовой агрегат функционирует на холостом ходу и при перегреве газы, которые остались внутри, охлаждаются слишком низко. Это способствует образованию конденсата, в результате чего на металле появляется коррозия и он разрушается.
2. С внешней стороны на корпус устройства при движении попадает грязь, а в холодное время года — лед. Регулярное воздействие влаги и загрязнений приводит к быстрому износу. Если водитель ездит неаккуратно, что к повреждению приведут постоянные удары выхлопной трубы о землю. Герметичность корпуса быстро теряется.

Резьбовое соединение

Для ремонта понадобится высокотемпературный герметик и восемь болтов с резьбой на М5.

Старая запчасть все так же срезается болгаркой. Для того чтобы установить новую деталь необходимо сделать следующее:

• На кольцах и выхлопной трубе просверлить восемь отверстий диаметром 4-6 мм по окружности в местах контакта;
• При помощи метчика на М5 нарезать резьбу в просверленных отверстиях;
• Все детали конструкции обработать герметиком;
• Болты завернуть в отверстия;
• Установить гофру.

Использование высокотемпературного герметика позволит обеспечить надежность выполненного соединения. После выполнения указанных действий вы получите довольно качественный и герметичный узел выхлопной системы авто.

Замена гофры с применением резьбового соединения

Алгоритм выполнения работ при замене гофры глушителя без применения сварки, на резьбовом соединении, аналогичен тому, что используется при соединении на хомутах. Отличие состоит лишь в способе крепления самой детали.

Для чего потребуется:

• Насадить новую гофру на трубы глушителя.
• Просверлить в патрубке с одной стороны отверстия диаметром не более 6 мм, в количестве от 6 до 8 штук (в зависимости от диаметра трубы).
• Нарезать метчиком резьбу в отверстиях и закрепить деталь болтами. Предварительно нужно хорошо смазать герметиком сами отверстия и болты.
• Собранную, но не закреплённую по второму патрубку, конструкцию нужно установить на авто и наметить, где должен проходить обрез патрубка гофры, чтобы не получилось перекоса.
• Снять снова этот участок выхлопной системы и, просверлив отверстия на втором патрубке, закрепить деталь болтами.
• Установить конструкцию на автомобиль.

В работах по замене гофры глушителя своими руками ничего сложного нет. А, заменив сварку хомутами или резьбовым соединением, каждому автовладельцу вполне по силам справиться с этой задачей и без обращения на СТО.

Какие причины?

Существует немного причин, по которым требуется замена гофры глушителя без сварки: естественный износ материала, пропускание газов или механические повреждения. Привести к подобным состояниям способны такие причины:

• повреждение катализатора. Если он засорится, наступят нарушения терморегуляции, а во время перегрева создаётся повышенное давление в гофре;
• существенный износ подушек амортизаторов на силовом агрегате. Крепежи самого глушителя не в силах обеспечить достаточное перемещение узла;
• деформации из-за ударов о поверхность;
• неправильная установка устройства;
• разрушительное влияние от химических веществ, которыми посыпают дороги зимой;
• использование присадок для повышения октанового числа в бензине.

Замена гофры глушителя своими руками потребуется после предварительной диагностики состояния узла. Изначально определяют выход из строя по наличию шумов при движении. Если элемент полностью разрушен, есть риск появления сильного оглушающего звука. Косвенным доказательством, что нужна замена гофро-соединения, является наличие характерного запаха от газов внутри салона.

Если достаточный опыт вождения, определить неисправность удаётся по существенному понижению мощности машины. Наибольшее снижение отмечается у современных транспортных средств. Причина падения производительности – нарушение функции кислородного датчика, который входит в комплект выхлопной системы.

В каждом случае потребуется замена гофры глушителя своими руками без сварки или с ней, это поможет предотвратить дальнейшие разрушения.

Замена гофры глушителя своими руками

Резьбовое соединение

Это не менее надежный способ замены без сварки повреждённой детали. Подготовка та же что и при использовании хомутов, но крепление производится иначе. Замена производится в следующей последовательности:

1. Устанавливается новая гофра.
2. В патрубке, надетом на выхлопную трубу, просверливаются 6 — 8 сквозных отверстий (зависит от её диаметра) диаметром 4,2 мм. Они должны равномерно расположиться по окружности.
3. В отверстиях на трубе метчиком М5 нарезается резьба, а на патрубке рассверливаются до диаметра чуть больше 5 мм.
4. После смазывания болтов и отверстий герметиком, один конец гофры крепится по месту с использованием граверных шайб.
5. Не закрепляя второй конец, конструкция собирается и устанавливается на автомобиль. Отмечается линия размещения края патрубка, чтобы избежать перекоса.
6. После снятия сверлятся отверстия, крепится второй патрубок.
7. После окончательной сборки совершается пробная поездка.

Крепление гофры болтами — готовый результат

Замена электросварки резьбовым соединением позволяет обходиться без обращения в СТО. Качество ремонта при этом не страдает, так как гофра успешно выдерживает продольные и поперечные воздействия.

Ремонт кронштейна глушителя «Рено Логан»

Характерный глухой стук, раздающийся из-под днища «Рено Логан» во время езды, говорит только об одном: крепление глушителя нуждается в замене. Механизм висит под днищем машины на двух кронштейнах, покрытых специальной резиной, устойчивой к истиранию.

На кронштейне «Рено Логан» хорошо видна потрескавшаяся резина

Но даже такая резина через 100 тыс. км пробега может износиться.

После 100 тыс. км пробега кронштейны на глушителе «Рено Логан» пришли в полную негодность

После этого устройство начинает болтаться в кронштейне и стучать по дну автомобиля. Как-то восстановить изношенную резину не представляется возможным. Во всяком случае, в условиях гаража. Так что вариант только один: покупка новых обрезиненных кронштейнов и их установка на место старых.

Последовательность замены кронштейнов

1. В автомагазине необходимо приобрести 2 кронштейна для глушителя «Рено Логан». Оптимальным вариантом будет покупка изделий фирмы Sasiс (номер по каталогу — 40015–80). Стоимость этих кронштейнов варьируется от 580 до 750 рублей.

   Лучшие кронштейны для глушителей «Рено Логан» выпускает фирма Sasic

2. Автомобиль устанавливается на смотровую яму или на эстакаду. Рожковым ключом на 10 откручивается пара крепёжных болтов на переднем кронштейне. Тем же ключом откручивается пара болтов на заднем кронштейне.

   Крепёжные болты на кронштейне глушителя «Рено Логан» откручиваются ключом на 10

3. Кронштейны извлекаются, заменяются новыми, болты вкручиваются на место.

Это интересно: Ремонт проколов шин

Конструкция и схема выхлопной системы

КАК ЗАМЕНИТЬ СВОИМИ РУКАМИ?

Замена шкворней на уаз (патриот, буханка) своими руками: инструкция с фото и видео Перед снятием приемной трубы (штанов) очистите болты, гайки от грязи и смочите проникающим ключом. От постоянного перепада температур резьбовые соединения выхлопной системы автомобиля прикипают сильнее обычного. Чтобы не получить ожоги, дайте двигателю остыть перед началом замены.

• Демонтируйте навесные агрегаты, мешающие доступу к болтам крепления приемной трубы к выпускному коллектору.
• Отсоедините разъем лямбда-зонда либо выкрутите его до снятия «штанов» с автомобиля.
• Открутите фланцевые соединения выхлопной трубы.

Маркером или мелом на «штанах» вблизи прилегания старой гофры поставьте две соосные отметки. Еще две параллельные отметки необходимы для контроля общее длины после установки новой гофры. На деталях несложной формы этого вполне достаточно для того, чтобы после замены все элементы выхлопной системы стали на свои места без натяга и отклонений.

• Отрежьте старую гофру глушителя. Рез должен быть максимально ровным.
• Зачистите болгаркой приемную трубу в месте будущего сварного шва. Нелишним будет зачистить небольшой участок для подключения массы сварочного аппарата.
• Выставьте новую гофру, сохранив соосность и расстояние между параллельными метками.
• Сделайте несколько прихваток, после чего обварите место стыка по кругу. Сварной шов должен быть качественным, чтобы исключить прорыв выхлопных газов. Металл толстостенный, поэтому смело варить можно как сварочным инвертором, так и полуавтоматом.

ХИТРОСТИ ЗАМЕНЫ

Больше всего трудностей возникает с установкой новой гофры в «штаны» сложной формы. Рекомендуем изготовить фиксирующую рамку, чтобы не нарушить взаимное расположение частей приемной трубы после вырезания старого эластичного соединения. Приварить рамку необходимо до удаления старой гофры. Изготовить продемонстрированный на видео А-образный фиксатор можно из арматуры, уголков, труб или профиля. Важна лишь жесткость конструкции.

Нанесите высокотемпературный герметик для выхлопных систем, если неуверены в качестве сварного шва. Предварительно необходимо зачистить шов щеткой по металлу и постараться удалить из раковин шлак, который остается при сваривании электродами. Обезжирьте поверхность акриловым растворителем и обильно замажьте сварной шов герметиком. Для застывания составу необходимо порядка 30 минут, после чего выхлопная система готова к сборке.

МОЖНО ЛИ ПОМЕНЯТЬ БЕЗ СНЯТИЯ «ШТАНОВ» С АВТО?

Замена гофры глушителя без снятия приемной трубы с автомобиля возможна только в том случае, если возле эластичного соединения достаточно места для работы болгаркой и сварочным инвертором. Из-за ограниченного доступа вы, скорее всего, не сможете УШМ качественно зачистить края трубы, если отрежете старую гофру ровно по сварному шву. В таком случае рекомендуем выбрать гофру большей длины, а старую отрезать с небольшим запасом. На видео показано, как быстро заменить гофру без снятия «штанов» с автомобиля.

ОДНА ИЗ ПРИЧИН БОЛЬШОГО РАСХОДА ТОПЛИВА

Основные симптомы прогоревшей гофры глушителя:

• сифонищий звук из-под днища автомобиля при повышении оборотов двигателя;
• запах выхлопных газов в салоне при стоянке и движении с малой скоростью.

Если кислородный датчик установлен после гофры, то первым признаком нарушения герметичности станет повышенный расход топлива. Причина в добавочном воздухе, который попадет в выпускной тракт через негерметичность. Лямбда-зонд улавливает повышение концентрации кислорода, заставляя ЭБУ двигателя увеличивать порцию подаваемого топлива.

При замене обязательно обратите внимание на характер повреждения. Возможно, гофра глушителя разрушилась из-за неправильного крепления выхлопной системы и слишком малого расстояния до земли. Пропускная способность установленного за гофрой катализатора влияет на температуру выпускного тракта

В выхлопной системе до забитого каталитического нейтрализатора повышается температура и увеличивается давление газов. Уменьшение срока службы гофры глушителя в таком случае вполне прогнозируемо

Пропускная способность установленного за гофрой катализатора влияет на температуру выпускного тракта. В выхлопной системе до забитого каталитического нейтрализатора повышается температура и увеличивается давление газов. Уменьшение срока службы гофры глушителя в таком случае вполне прогнозируемо.

Замена глушителя на «Рено Логан»

Перед началом работы следует определиться с необходимыми инструментами и расходными материалами. Вот что нам потребуется:

• новый «глушак» для «Логана»;
• жидкость WD40;
• торцовые головки на 10 и 16 с воротком-трещоткой;
• фонарик.

Последовательность действий

1. Машина устанавливается на смотровую яму или эстакаду.
2. Передняя часть глушителя висит на резиновом хомуте. Он обрабатывается жидкостью WD40.

   Резиновый хомут на глушителе «Рено Логан», обработанный WD40

3. Через 15 минут крепёжный штырь устройства вынимается из резинового хомута вручную.

   Штырь глушителя «Рено Логан» вручную извлекается из хомута

4. Две гайки на 10 расположенные на стыке труб с прокладкой, откручиваются.
5. После этого вручную отсоединяется провод на датчике контроля выхлопных газов.

   Датчик контроля выхлопного газа на «Рено Логан» отключается вручную

6. В задней части, около резонатора, есть второй датчик — лямбда-зонд. Его провод тоже отсоединяется вручную.

   Лямбда-зонд, расположенный у резонатора «Рено Логан», отключается вручную

7. Рядом с проводом лямбда-зонда находится ещё один резиновый крепёжный хомут, который тоже обрабатывается жидкостью WD40.
8. Через 15 минут из хомута извлекается задняя часть механизма.

   Задняя часть глушителя «Логан» извлекается из хомута, предварительно обработанного WD40

9. Эта часть ложится на поперечную балку под днищем машины. Балка мешает извлечь конструкцию, поэтому её необходимо открутить с помощью торцовой головки на 16.

   Поперечная балка мешает окончательно освободить глушитель «Рено»

10. После откручивания балки механизм целиком извлекается из-под днища автомобиля и заменяется новым. После этого все крепёжные узлы собираются в обратном порядке.

Итак, с заменой глушителя на «Рено Логан» справится даже начинающий автолюбитель. Всё, что для этого требуется — пара торцовых ключей и навык работы с ними. Небольшие трудности могут возникнуть с проржавевшими болтами и тугими хомутами, но и они успешно решаются с помощью жидкости WD40, которая продаётся в каждом магазине запчастей.

Копирайтер с пятилетним стажем.

Характеристики системы выхлопов на Рено Дастере

Признаки неисправности

Значительно ускоряют процесс выхода из строя элементов механические повреждения. Острые камни, периодические касания трубами, плоскостями гофры, бачком глушителя о дорожные неровности создают трещины, царапины, разрывы металлического слоя, защитного покрытия. Медленно, но уверенно в элементах выхлопной системы появляются мелкие отверстия, которые, увеличиваясь в размерах, приносят дискомфорт.

Машина начинает звучать по-другому. Сначала постепенно проявляются мелкие дребезжащие звуки, глухие хлопки. Далее становятся слышны металлические нотки, громкие выхлопы. И, наконец, при резком нажатии на педаль акселератора возникает громкий рев, который слышно за километр. Так ревут спортивные болиды на международных гонках.

Признаки неисправности все больше дают знать о себе. Вот наиболее заметные из них:

• громкий рев, чихание, хлопки;
• сниженная мощность двигателя, слабая тяга, ускорение при разгоне;
• неустойчивый ритм работы мотора, скачки оборотов холостого хода;
• наполнение салона выхлопными газами;
• копоть на металлических деталях.

Выявить прогоревшие отверстия можно при работающем автомобиле на эстакаде либо на яме в гараже. Из них вырываются клубы раскаленного отработанного газа и дыма. Многие автолюбители обращаются к знакомому сварщику, чтобы подварить пораженный участок либо своими руками наложить заплатку из металла. После этого машина может поездить еще пару месяцев.

Конструкция выхлопной системы Рено Логан

Выхлопной тракт Рено Логан состоит из:

• выпускного коллектора, в котором накапливаются отработанные газы из всех цилиндров;
• далее они поступают в приемную трубу, жестко закрепленную на днище автомобиля;
• она ведет выхлопные газы в каталитический нейтрализатор, где те очищаются от твердых примесей, образовывавшихся в результате неполного сгорания топлива. И, главное, от наиболее токсичных газообразных компонентов – оксидов углерода и азота. В катализаторе они, в результате химической реакции, расщепляются на чистые кислород и углерод с азотом;
• после выхлопные газы попадают в резиново-металлический патрубок, называемый гофрой. Назначение этого элемента состоит в гашении резонансных колебаний, возникающих в процессе движения автомобиля. Проще говоря, гофра являет собой своего рода предохранитель, защищающий все элементы выхлопной системы от износа;
• и, наконец, выхлопные газы оказываются в глушителе (нередко его называют резонатором). Сперва в предварительном, а затем и в главном. Назначение этого устройства заключается в снижении шума потока выхлопных газов, вызываемых их резонансными колебаниями;
• завершается выхлопной тракт выпускным патрубком, через который осуществляется выброс очищенных отработанных газов в атмосферу.
