Начнем
Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.
Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.
Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.
Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

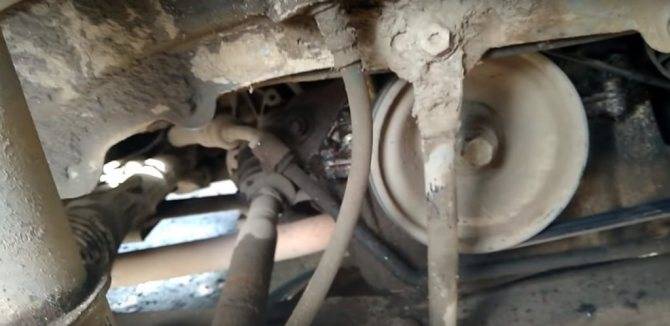

Расположение ремня, вид снизу.

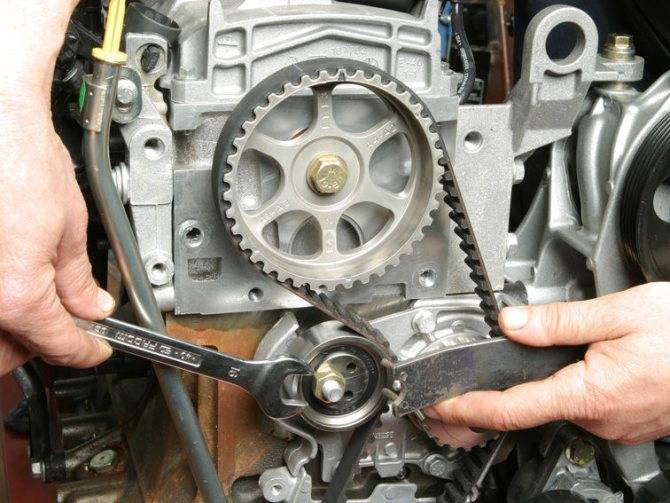

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.
Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.
Головкой на 8 нижнею.
Обе крышки снимаем и протираем чистой ветошью.
Получается такая картина.

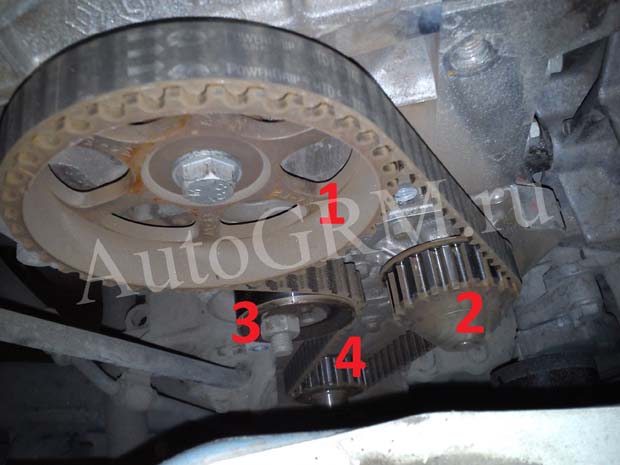

1 – шкив распредвала.
3 – натяжной ролик.
4 – звездочка коленвала.
Процесс замены ремня ГРМ на Рено Логан 2 (2014) (8 клапанный двигатель)
Для замены ремня и натяжного ролика привода газораспределительного механизма двигателя Рено Логан 2 (2014) К7М выполните следующее. (8 — клапанный двигатель). Установите машину на ровную площадку, и снимите правое колесо. В арке колеса снимите грязезащитный щиток. Проворачиваем двигатель чтобы метка на шкиве распределительного вала была вверху.
Снимите ремень генератора и помпы ГУРа
Снимите правую опору двигателя
Ключом на 18 мм отворачиваем шкив коленчатого вала.
На оригинальном ремене должны быть нанесены стрелки, указывающие направление его движения при работе двигателя. Если такие стрелки отсутствуют, а ремень снимаете не для замены, нанесите стрелки направления установки ремня и положение ремня на рорликах, чтобы установить его аналогично.

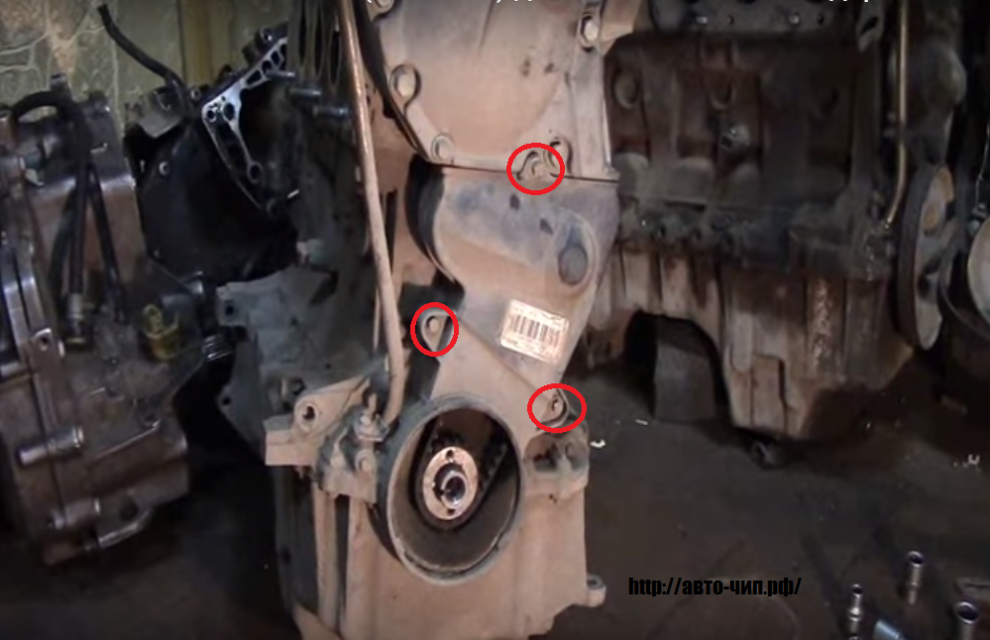

Снимите верхнюю крышку ремня ГРМ и выверните три болта крепления нижней крышки ремня привода ГРМ…
… и снимите крышку
Запомните или пометьте любым способом положение натяжного ролика относительно оси, ослабьте затяжку гайки крепления ролика…
…и проверните ролик по часовой стрелке, ослабив тем самым натяжение ремня привода ГРМ.
Снимите ремень ГРМ с зубчатых шкивов водяного насоса…
…распределительного вала…
…коленчатого вала и натяжного ролика
…снимите ремень ГРМ с двигателя Рено Логан 2.
Для замены натяжного ролика окончательно отверните гайку от его оси…
…и снимите сам ролик.
Установите новый натяжной ролик в порядке, обратном снятию. При этом отверстия под специальный ключ должны быть направлены наружу.
Замена натяжного ролика показана в процессе замены ремня привода ГРМ. Однако при необходимости ролик можно заменить, не снимая ремень с двигателя.
Установите ремень сначала на зубчатый шкив распределительного вала, сориентировав его стрелками Б (или самостоятельно нанесенными стрелками) по направлению движения при работе двигателя и совместив риску А с установочной меткой на шкиве. Затем натяните ведущую ветвь на шкив водяного насоса…
…и шкив коленчатого вала, также совместив риску на ремне с установочной меткой на шкиве. После этого установите ремень на натяжной ролик.
Натяните ремень, повернув натяжной ролик против часовой стрелки до совпадения нанесенных ранее меток, и затяните гайку крепления ролика. Установите на коленчатый вал шкив привода вспомогательных агрегатов и проверните коленчатый вал на два оборота за болт крепления шкива. Проверьте совпадение установочных меток на шкивах распределительного и коленчатого валов и натяжение ремня.
Завод-изготовитель рекомендует проверять натяжение ремня и контролировать его при регулировке с помощью специального тензометрического тестера. В связи с этим данные об усилии при прогибе ветви ремня на определенную величину в технической документации отсутствуют. На практике можно приблизительно оценить правильность натяжения ремня по правилу большого пальца»: надавливать на ветвь ремня большим пальцем и определять прогиб по линейке. Согласно этому универсальному правилу, если расстояние между центрами шкивов составляет от 180 до 280 мм, прогиб должен быть примерно 6 мм. Существует еще один способ предварительной проверки натяжения ремня перекручиванием его ведущей ветви вдоль оси. Если усилием руки удается перекрутить ветвь более чем на 90, ремень натянут слабо. После проверки совпадения установочных меток и натяжения ремня снимите шкив привода вспомогательных агрегатов, а затем установите все снятые узлы и детали в порядке, обратном их снятию перед заменой ремня.
Периодичность и признаки замены
По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега. И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов. При обрыве ремня встреча клапанов с поршнями будет фатальной – их попросту согнет и двигатель выйдет из строя.
Ремень может потребовать замены и ранее положенного срока. Вот факторы, которые приводят к его преждевременному износу:
- попадание моторного масла;
- чрезмерное усилие натяжения;
- используется неоригинальный комплект ГРМ низкого качества;
- заклинивание помпы, натяжного ролика или распределительного вала.
Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:
- трещины;
- расслоение материала;
- отделение нитей корда;
- деформационные изменения в виде изгибов, складок;
- износ или повреждение отдельных зубьев;
- замасливание.
Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

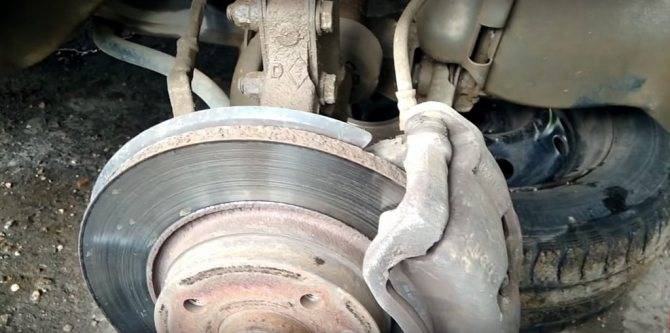

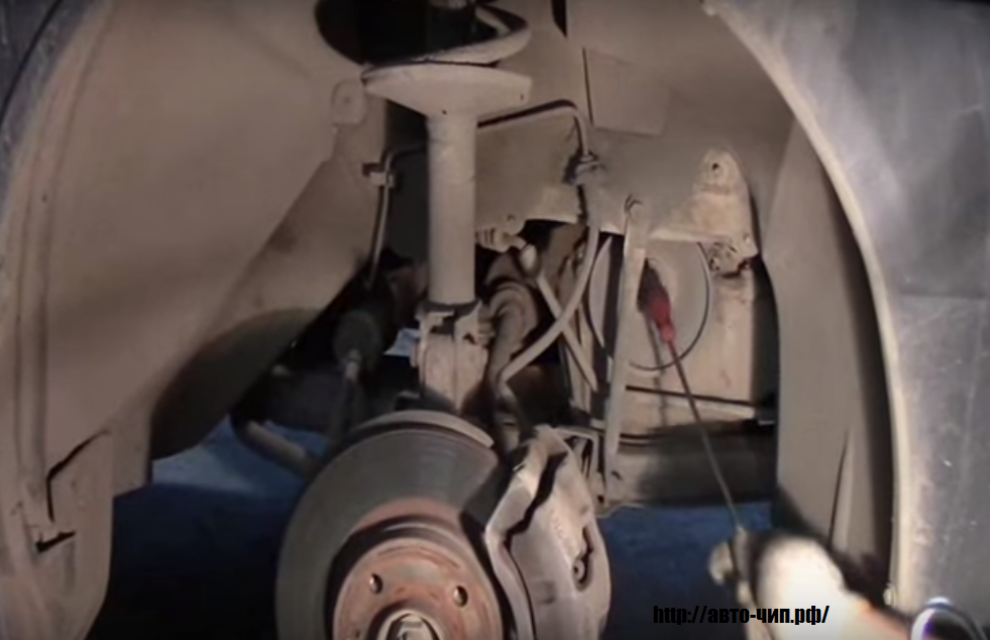

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.
Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.
Фото 2 Пластиковый правый кожухШаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.
Фото 3 Шкив коленвалаШаг 4
Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.
Натяжитель генератораОбратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень.Шаг 5
Теперь откручиваем сам шкив ремня генератора.
Фото 5Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).
Фото 6 Верхнее крепление двигателя
Фото 7Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.
Фото 8Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт. Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком.
Фото 9 Схема двигателя

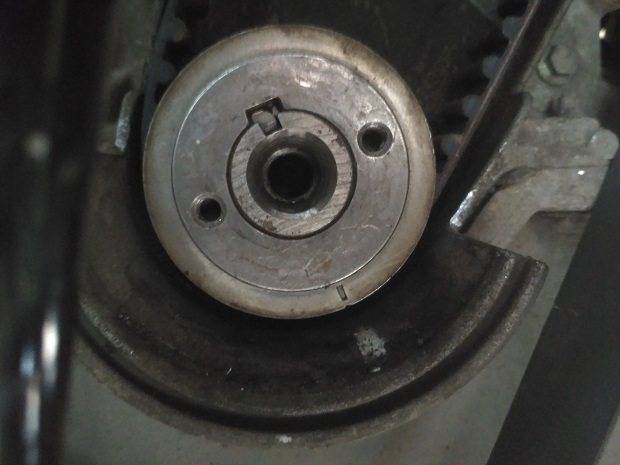

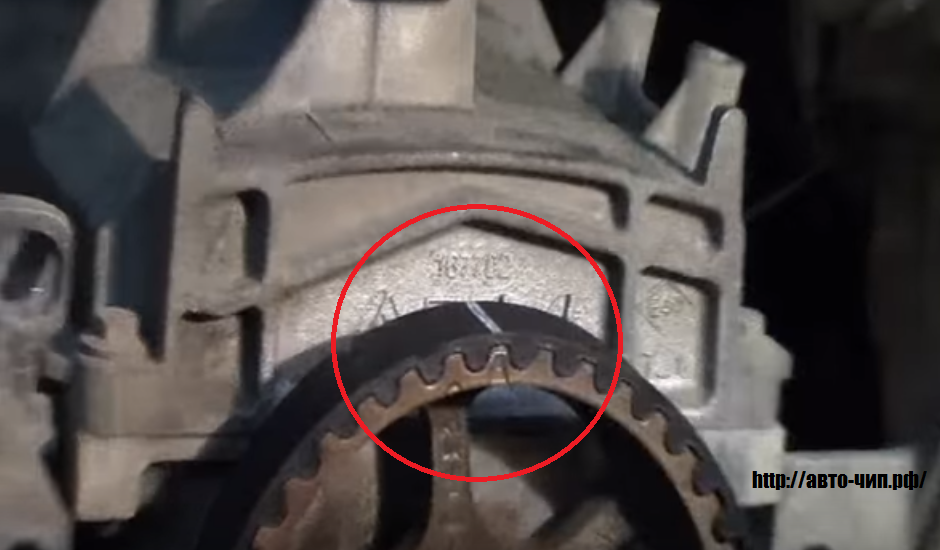

Фото 10Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.
Фото 11
Фото 12Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.
Фото 13Шаг 12. Снимаем сам ремень.
Фото 14Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик.Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне.Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е. смотреть вниз фото 17.
Фото 15
Фото 16
Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.
Когда менять ремень грм на рено дастер 2.0
Определяется это путем осмотра ремня на выявление дефектов, таких как:
- отслоение ткани от резины;
- трещины и складки на ремне;
- на обратной стороне ремня обнаружен изгиб, обнажающий нити корда, а
- также заметны следы подгорания;
- замечены следы масла;
- следы стертых зубьев.
Если вовремя не обнаружить износ ремня и не произвести замену, такие действия могут привести к дорогостоящему ремонту всего двигателя. В результате выхода из строя ремня (будь то обрыв либо срез зубьев) происходит сталкивание клапанов с поршнями, автомобилисты называют такую поломку «клапана погнуло».
Вследствие этого, кроме поломки клапанов, также потребуется замена поршней, прокладок ДВС и т.д. Такой вид ремонта в финансовом плане очень дорогой, а также затратный по времени. Чтобы не допустить таких поломок необходимо на каждом техническом обслуживании (ТО) выполнять проверку состояния ремня ГРМ.
Стоит также отметить, что в автомобиле Renault Duster с объемом ДВС 2.0 л отсутствуют метки установки фаз газораспределения. В специализированных дилерских центрах при замене ремня ГРМ используют специальный инструмент и приспособления для фиксации валов.
Необходимо отметить, что завод-изготовитель рекомендует при замене ремня, также производить замену натяжного и обводного роликов. Выполнять такие работы дилерские сети рекомендуют на специализированных станциях. Однако не стоит расстраиваться, прочитав данную статью до конца, каждый автовладелец сможет самостоятельно провести такие работы.
Установка ремня на 16-клапанном ДВС
Отметки на новом ремне должны совпадать с выемками на шкивах.
Даже если натяжной ролик все еще функционирует, все же лучше снять его во время установки, чтобы освободить больше места.
На место старого ремня монтируем новый и в первую очередь устанавливаем на распредвалы, затем натягиваем на водяной насос и паразитный ролик.
При установке ременной передачи важно следить за тем, чтобы шкивы не вращались. Даже небольшое отклонение в этом случае недопустимо.
Теперь установите ролик натяжителя и натяните им сам ремень ГРМ
Если ремень прогибается более чем на 90 градусов, снова затяните его.
Установив ремень, натянув и проверив метки, можно смонтировать все в обратном порядке и заменить крышки распределительных валов.
После сборки коробки ГРМ нужно установить на место правую подушку двигателя, снять блок с домкрата, надеть протектор картера, собрать ствольную коробку, поставить ствол и прикрутить колесо.
См. Установку нового ремня ГРМ ниже.
Инструкция
Подвешиваем правое переднее колесо и снимаем, снимаем кожух двигателя и правый пластиковый брызговик, держится двумя поршнями и пластиковой гайкой.
Отрываем болт крепления шкива коленвала. Для этого в салон ставим помощника, который включает пятую передачу и нажимает на тормоза, и в это время легким движением руки и головы ослабляем болт коленвала на 18.
Играем с мотором, но помним, что у Логана дюралюминиевый поддон, поэтому между домкратом и поддоном кладем большую доску. Откручиваем пять болтов крепления двигателя.
Снимаем опору.
Снимаем приводной ремень вспомогательных агрегатов, на этом двигателе именно тот, который вращает и кондиционер, и гидроусилитель, и генератор.
Положение ремня, вид снизу.
Надеваем ключ на 13 на болт приемной бобины и поворачиваем его по часовой стрелке, чтобы ослабить сервисный ремень. Заодно снимаем с насоса ГУР.
С помощью ключей 10 и 13 откручиваем защитную крышку верхнего раздачи.
Голова на 8 ниже.
Снимаем обе крышки и протираем чистой тряпкой.
Это картина.
1 — шкив распределительного вала.
2 — насос.
3 — приемная бобина.
4 — шестерня коленчатого вала.
Регламент замены ГРМ Рено Логан
Работы в рамках сервисного обслуживания машины чётко регламентированы. В частности, автопроизводителем строго установлено, через сколько на Рено Логан замена ГРМ обязана проводится. Для ДВС с ременным приводом периодически осматривать его состояние нужно при каждом посещении сервиса (то есть через 15000 км), а менять — каждые 60000 километров. На практике срок его службы составляет 90–100 тыс. км, но всё же рекомендуется соблюдать официальный регламент замены ремня ГРМ Рено Логан — так автовладелец избежит множества проблем.
Нашими мастерами обязательно учитывается пробег авто и реальное состояние ременного привода. Это позволяет владельцам быть уверенными в том, что автомобиль не встанет на дороге из-за его обрыва.
Рено Дастер дизель: замена ремня ГРМ
Замена ремня ГРМ Рено Логан 8 кл
Аналогично замена ремня ГРМ производится на Рено 1,4-1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро. Так же полезным будет статья (лампы устанавливаемые на Рено Логан)
1 Поддомкрачиваем машину, откручиваем переднее правое колесо, затем снимаем правый локер арт.8200410008 (он крепится на трех разных клипсах). Далее нам необходимо открутить шкив вспомогательных агрегатов, он крепится болтом на 18. Но для этого его необходимо заблокировать. Вам нужно поставить пятую передачу и нажать на тормоз. Этот способ самый быстрый и легкий.
снятие шкива рено логан

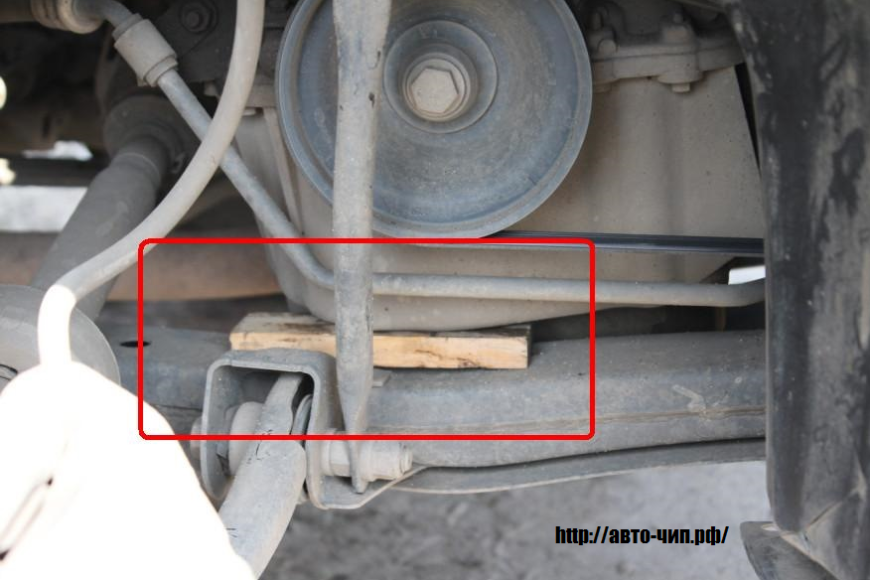

2 Нам необходимо подпереть двигатель для того чтобы снять правую подушку. Это можно сделать при помощи домкрата, либо вставить между подрамником у мотором кусок дощечки.
Фиксируем двигатель Рено Логан

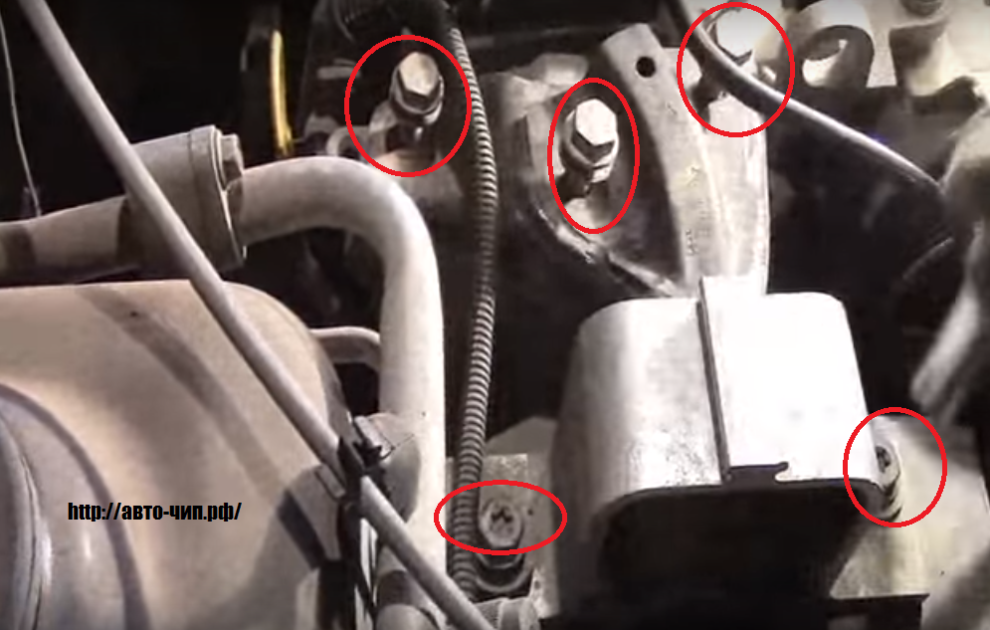

3 Откручиваем подушку двигателя. Нам необходимо открутить шесть болтов головкой на 16. Сняв подушку, обязательно проверьте ее на целостность.
Снятие подушки двигателя

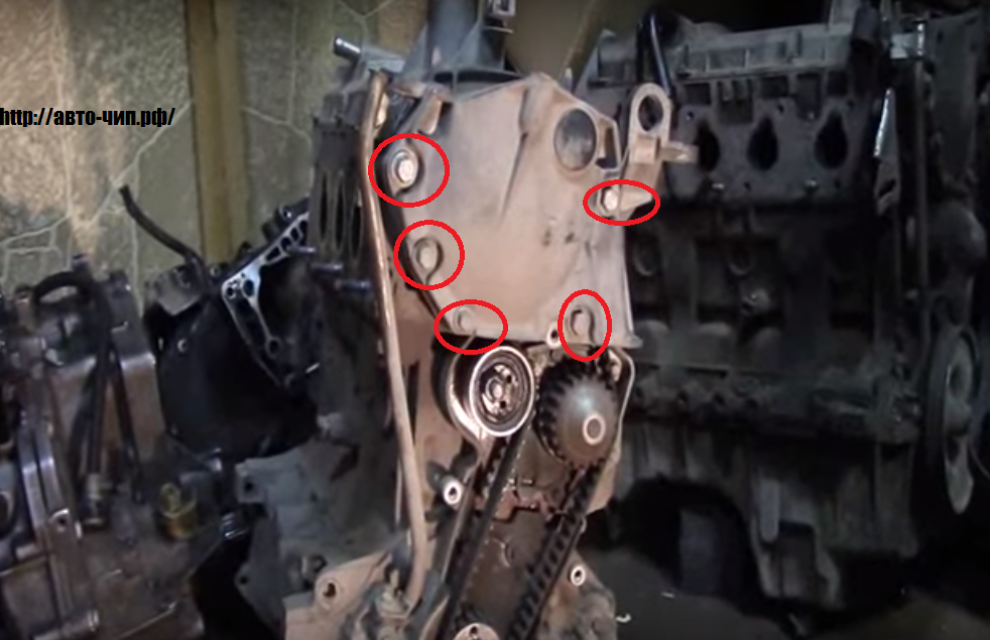

4 Далее откручиваем головкой на 10(в зависимости от года авто, болты могут быть на 8) три болта которые держат пластиковый кожух ГРМ, так как он находится поверх основного кожуха.
снятие пластикового кожуха грм
5 Так же снимаем верхний, металлический кожух откручивая пять болтов.
снятие верхнего кожуха грм

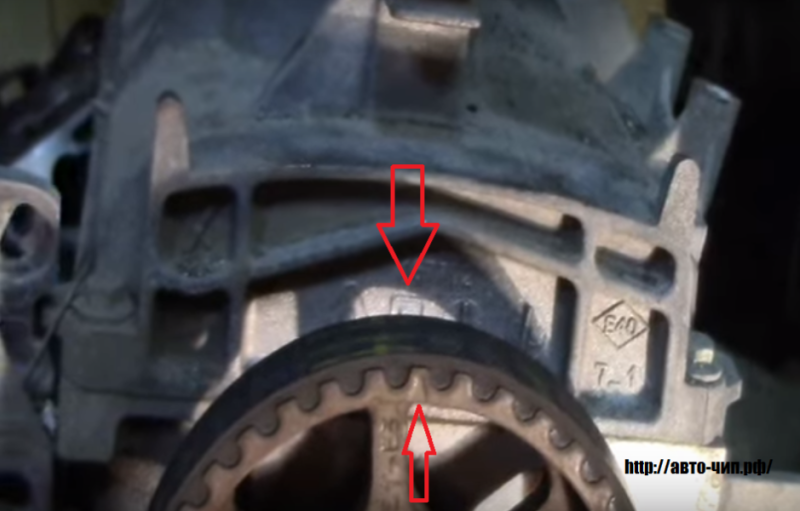

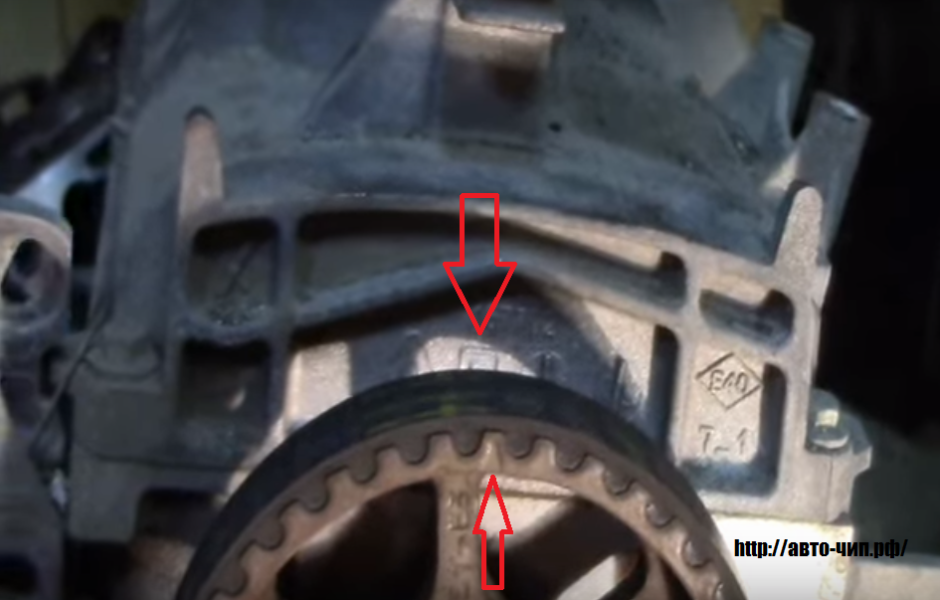

6 Выставляем метки. Необходимо поставить метку распредвала на значок Dacia, который набит на головке.
метки распредвала рено логан

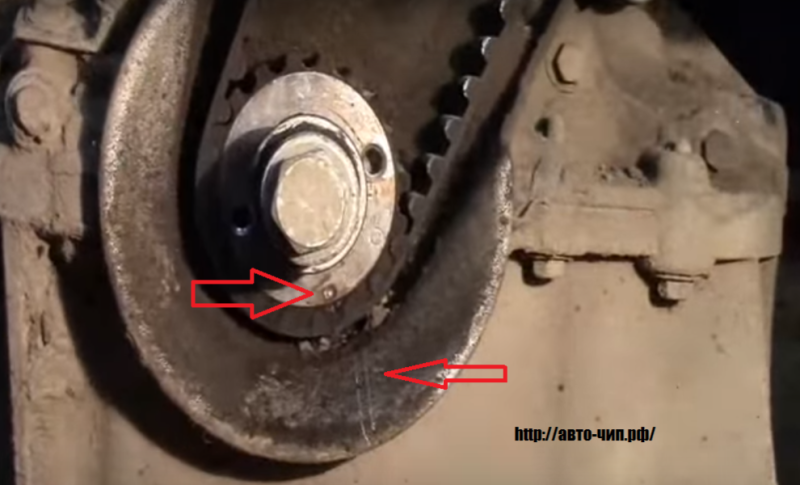

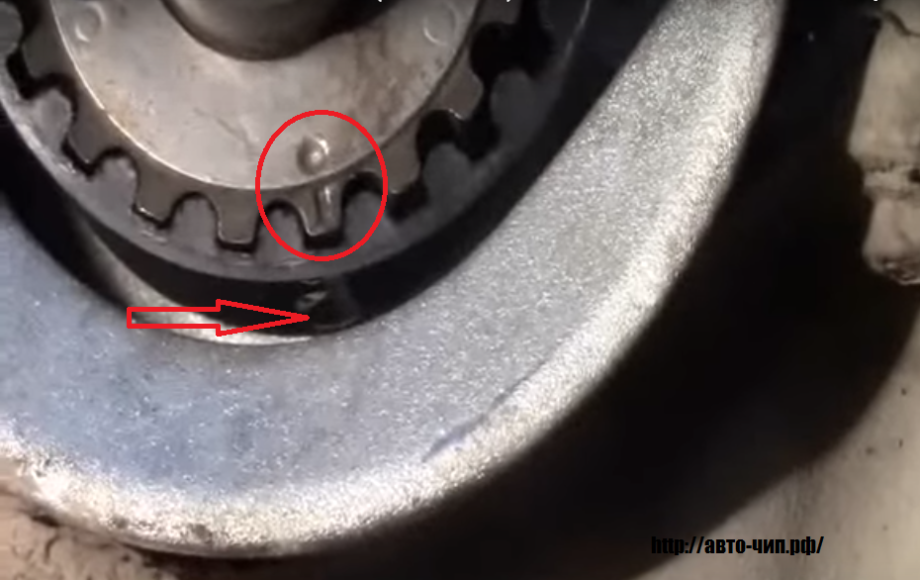

7 После, как вы выставили метки распредвала, ставите метку на коленвала.
Нижняя метка рено логан
8 Откручиваем натяжной ролик головкой на 16 и снимаем старый ремень.
Внимание
Внимание, после того, как сняли старый ремень нельзя вращать коленвал и распредвал во избежание нарушения меток и в дальнейшем загиба клапанов. Так же перед установкой нового ремня обязательно обратите внимание на направления вращения ремня.. 9 Для удобства производите установку нового ремня с нижней шестерни
На ремне есть метки нижняя и верхняя. Для определения на нем есть подсказки в виде направления. Обязательно совместите метку шестерни коленвала с меткой на ремне.
9 Для удобства производите установку нового ремня с нижней шестерни. На ремне есть метки нижняя и верхняя. Для определения на нем есть подсказки в виде направления. Обязательно совместите метку шестерни коленвала с меткой на ремне.
метки нового ремень
10 Затем одеваем ремень на водяной насос и на верхнюю шестерню. Так же сверяем, чтоб метки совпали.
Верхняя метка нового ремень
11 После установки ремня еще раз проверьте все метки и произведите его натяжку. Натяжку ролика необходимо делать против часовой стрелки.
[Решено] Как проверить ремень ГРМ на рено логан?
Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с как на рено логан проверить ремень грм М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.
В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров для наглядности показано на снятом силовом агрегате. На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм. Изготовленное приспособление — установочный палец… …вворачиваем в резьбовое отверстие блока цилиндров. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров… …установочный палец 1 ввернется в отверстие до конца своей резьбы и упрется в как на рено логан проверить ремень грм площадку 2 на щеке коленчатого вала для наглядности показано на демонтированном двигателе и при снятом поддоне картера.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке. Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров между гайкой и бобышкой останется зазорто немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива.
Затем вворачиваем установочный палец в отверстие блока до конца до соприкосновения торцов гайки пальца и бобышки отверстия в блоке и проворачиваем коленчатый вал по часовой стрелке до упора как на рено логан проверить ремень грм щеки в палец.
Делаем сами
- Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
- Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
- Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
- Теперь снимаем пистон, а жгуты убираем в сторону.
- Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.
6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.
7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Вали выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка. 10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально. 11. Выворачивается резьбовая пробка.
12. В образовавшееся отверстие вставляем металлический штырь.
13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его. 14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки. 15. Ослабляем натяжной ролик. 16. Натяжной ролик при помощи шестигранника проворачиваем влево. 17. Теперь приступаем к стягиванию ремня с роликов.
18
Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается
Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.
19
Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения
Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся. 20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует. 21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение. 23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву. 24. Возвращаем пробку и заглушки на свое место.
На этом процедуру замены ремня можно считать законченной. Вы не только сэкономите деньги, если проведете ее самостоятельно, вы еще получите очень хороший опыт.
Двигатели
Для разных стран мира автомобили комплектовались различными силовыми агрегатами, начиная от литрового ДВС, поставляемого для Бразилии, и заканчивая 1,6-литровым 16-клапанным мотором мощностью 102 л. с.
Для России Рено Логан был представлен в комплектациях с бензиновыми двигателями:
- 8-клапанным 1,4 MPi объемом 1390 см³ (K7J 710);
- 8-клапанным 1,6 MPi объемом 1598 см³ (K7M);
- 16-клапанным DOHC объемом 1598 см³ (K4M).
На всех моторах RENAULT газораспределительный механизм имеет ременный привод, согласно заводским условиям ремень ГРМ рекомендуется менять через каждые 60 тысяч километров пробега. При техническом обслуживании проводится проверка деталей газораспределения, во избежание различных неприятностей, приводящих к преждевременному ремонту ДВС, ТО необходимо проводить вовремя.
Функции ремня ГРМ
Привод ГРМ синхронизирует работу коленчатого и распределительного валов. Если говорить кратко, то он необходим, чтобы топливо и воздух оказывались в цилиндрах именно тогда, когда это нужно. Без подобной синхронизации невозможно нормальное функционирование силового агрегата. В свою очередь, достаточно часто он приводит в действие и дополнительные узлы транспортного средства, на Рено Логан это помпа. Привод газораспределительного механизма — исключительно важная часть мотора, в случае, если он оборвется, произойдет загибание клапанов и последующий ремонт, который стоит достаточно дорого.
Система ГРМ
Рено Дастер дизель: замена ремня ГРМ
Замена ремня ГРМ на Рено Дастер может производиться в сервисе или своими силами
Во втором случае важно учитывать, что в зубчатых шкивах двигателя Рено Дастер с двигателем 1.6, 2.0 отсутствуют пометки, по которым происходит установка фаз ГРМ двигателя. В сервисах для установки фаз используется специальное оборудование, которое в том числе позволяет зафиксировать коленвал и распредвал
Вместе с ремнем производитель рекомендует менять натяжной, также опорный ролик и болт крепления шкива у вспомогательных агрегатов. Процесс работ по замене ремня ГРМ зависит от марки и типа двигателя авто. Рассмотрим процесс замены на примере дизельного Рено Дастер (в других модификациях автомобиля – Дастер 1.6, 2.0 литра – есть некоторые различия в процессе замеры ремня, но они не существенны).
В процессе работ удобно использовать приспособление для замены ремня ГРМ Рено Дастер. Оно обычно входит в комплект ГРМ.
Замена ремня ГРМ на дизельном Рено Дастер:
- Замену ремня ГРМ удобнее производить на подъемнике, так как в процессе придется поддомкрачивать двигатель
- Изъятие пистонов: вставить отвертку в шлиц и вращать против часовой стрелки до тех пор, пока центральная часть не приподнимется. Далее второй более тонкой отверткой нужно ее поддеть и вытащить вверх, после чего пистон можно свободно достать
- Снять с автомобиля правое колесо, а также переднюю часть подкрылка
- Чтобы снять пистоны подкрылка, нужно вкрутить в центральное отверстие пистона подходящего размера саморез и при помощи пассатижей достать его
- Далее нужно ослабит болт шкива на коленвале: для данной процедуры потребуется помощник. Он должен сесть на водительское место, включить 5-ю передачу и до упора нажать на тормоз, тогда как от второго человека потребуется отвернуть болт ключом
- Снять защиту двигателя
- Снять хомут и шланг для того, чтобы слить антифриз (сливать в приготовленную заранее емкость)
- Снять ремень со вспомогательных агрегатов – если натяжение ролика не получается ослабить при помощи ключа, необходимо потянуть за нижнюю ветвь ремня вниз и заклинить ролик любой деревяшкой, после чего можно будет снять ремень
- Подставив под поддон что-либо подходящее, подпереть двигатель
- Открутить и вынуть верхние опоры двигателя
- Снять с ремня ГРМ пластиковый кожух (в нем две части – верхняя и нижняя)п – отстегнуть защелки и открутить пластмассовый штифт, для этого путем опускания и поднимания двигателя нужно будет совместить отверстия в ложероне
- Открутить алюминиевую опору и максимально приподнять двигатель вверх
- Отогнуть и достать ремень ГРМ
- На своем Рено Дастер необходимо выставить метки ремня ГРМ: они выставляются путем совмещения отверстий на распредвале в шкиве и головке – нужно вставить стальной стержень подходящего диаметра (подойдет сверло) и отметить маркером, как при этом встал шкив коленвала и шкив ТНВД
- Манипуляции с метками ремня, описанные ниже, можно производить только в том случае, если метки не были сбиты. Если метки оказались сбитыми, необходимо вворачивать стопор коленвала, как описано в мануале
- Шпонка коленвала должна смотреть на 12 часов – напротив нужно сделать маркером метку
- Между метками должно быть 19 впадин ремня
- Необходимо ослабить натяжной ролика ремня ГРМ, после чего можно снять ремень ГРМ
Замена помпы на Рено Дастер дизель:
- Снять кожух
- Снять генератор или шкив ТНВД
Для снятия генератора необходимо отсоединить провода от генератора, отвинтить верхний болт и ослабить нижний, после чего отклонить генератор в сторону. После можно снимать помпу.
Далее можно произвести установку нового ремня ГРМ, соблюдая метки и натягивая ролик. После установки ремня на место необходимо медленно проворачивая коленвал сверить метки. Затем можно произвести сборку в обратной последовательности.
Важно после заправки антифриза выпустить воздух через винтовые пробки патрубков. Стоимость замены ремня ГРМ Рено Дастер
Стоимость замены ремня ГРМ Рено Дастер
Цена замены ремня ГРМ Рено Дастер в официальном сервисе составляет 23 тыс. руб. Цена на ремень ГРМ будет от 2 200 руб. до 3 800 руб. Комплект из ремня и двух роликов можно купить за 3 500 руб.
А теперь самый простой способ

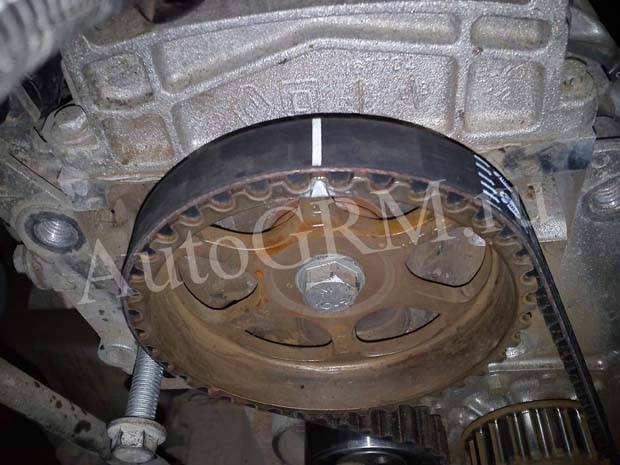

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.
Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.
Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.
Если у вас Логан поновее то звездочка распредвала будет выглядеть так.
Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.
Новый комплект ГРМ.

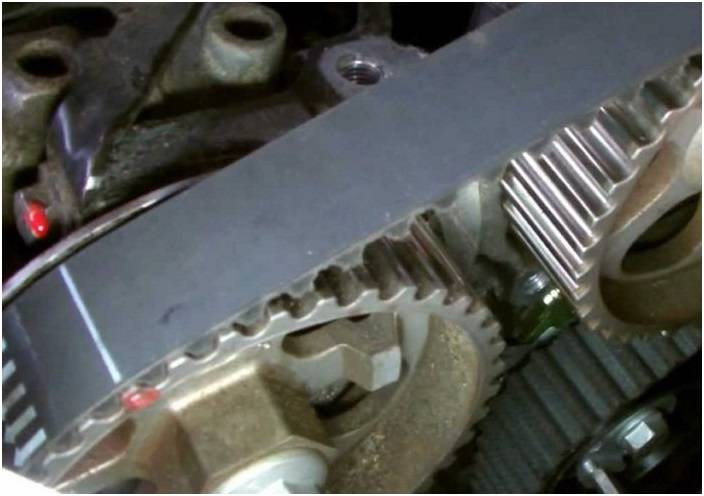

На новом ремне ГРМ есть метки и направление движения.
Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.
Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.
Процесс замены ремня привода ГРМ Рено с фотографиями и описанием
Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.
Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.
Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.
Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.
Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень
Шаг 5. Теперь откручиваем сам шкив ремня генератора.
Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).
Фото 6 Верхнее крепление двигателя
Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.
Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт
Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком
Фото 9 Схема двигателя
Фото 10 Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.
Фото 11
Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.
Фото 13 Шаг 12. Снимаем сам ремень.
Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне
Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е
смотреть вниз фото 17.
Фото 15
Фото 16
Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.
Начнем
Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.
Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.
Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.
Снимаем опору.
Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.
Расположение ремня, вид снизу.
Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.
Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.
Головкой на 8 нижнею.
Обе крышки снимаем и протираем чистой ветошью.
Получается такая картина.
1 – шкив распредвала.
2 – помпа.
3 – натяжной ролик.
4 – звездочка коленвала.
Подготовительные работы
Автомобиль советуют поставить в хорошо освещаемом месте. Конструкция Renault Logan продумана до мелочей, поэтому особых сложностей с доступом к месту работ не появится. Естественно, придется подготовить полный набор инструментов: гаечные и накидные ключи, а также специальный вилочный ключ. Он используется для натяжения роликов. Если у вас такого не имеется, спросите у знакомых или, в крайнем случае, возьмите в аренду на СТО. Также вам понадобится домкрат, чтобы приподнять транспортное средство.
Подготовьте средство WD-40. Некоторые крепежи могут «прикипеть». Не забудьте запастись множеством тряпок. Как правило, в подкапотном пространстве скапливаются огромные количества грязи. Ролики при замене желательно очистить, чтобы избежать в будущем проскальзывания ремня.
