Признаки сбившихся тепловых зазоров
Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом. Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее.
Кроме того, если зазоры впускных клапанов увеличены, ухудшается их пропускная способность и, следовательно, наполнение цилиндров горючим. А это означает, что и мощность движка постепенно снижается.
Если зазоры у выпускных клапанов отсутствуют, помимо неровной работы, а также снижения мощности мотора из-за падения компрессии, есть вероятность, что тарелки данных деталей и их седла обгорят из-за чрезмерного нагрева. Поскольку, если клапан движка К7М не садится плотно в седло, он охлаждается гораздо хуже.
Замена прокладки ГБЦ и еще чуть-чуть — Renault Logan, л., года на DRIVE2
Далее проверяем головку блока, нет ли коробления.
Запчасти Renault Logan
Чтобы проверить, линейку ставим ребром на поверхность головки вначале посередине вдоль, потом поперек и по диагоналям, и щупом измеряем зазор между линейкой и плоскостью головки. Гбц рено логан зазор больше 0,05 мм, головка блока цилиндров подлежит замене.
После гбц рено логан устанавливаем головку блока цилиндров в обратном порядке, с учетом следующих действий: После этого устанавливаем все демонтированные детали и узлы на Renault Logan, кроме крышки ГБЦ и воздушного фильтра, в обратной последовательности. Отсоедините разъем проводки 7 от привода холостого хода и разъем проводки 8 отдатчика положения дроссельной заслонки Отсоедините следующие разъемы проводки: Отсоедините трубку 12 для вакуумного усилителя тормозного привода от впускного коллектора.
Отсоедините трубку 13 рециркуляции паров топлива. Отсоедините шаровую опору 14 и ограничитель 15 от троса привода дроссельной заслонки. Отсоедините три патрубка 16 системы охлаждения Открутите болт 18 крепления направляющей трубки масляного щупа и отцепите жгут проводов 19 Снимите выпускной коллектор. гбц рено логан
Открутите 8 болтов и снимите крышку головки блока цилиндров а потом и её прокладку. Снимите все гайки крепления и шайбы.

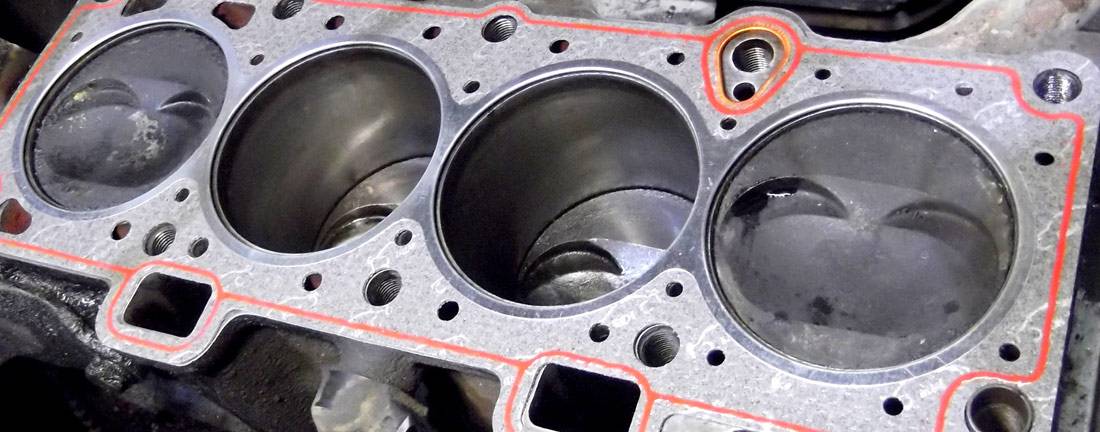

Прокладка головки блока цилиндров — замена
При снятии винтов обратите внимание, что они разной длины. Запомните их расположение
Для снятия головки возможно придётся применить её расшатывание.
Будьте осторожны при расхаживании. Не используйте для расхаживания ломики, монтажки, отвёртки и другие подручные средства, вклинивая их между головкой и блоком цилиндров.
Вы рискуете безвозвратно повредить двигатель. Снимите головку блока цилиндров гбц рено логан сборе с впускным коллектором, затем снимите прокладку головки блока цилиндров. Поскольку головка блока тяжёлая, лучше делать это с помощником Очистите сопрягаемые поверхности от нагара специальными средствами напр.: Сопрягаемые поверхности головки и блока цилиндров должны быть совершенно чистыми.
Для гбц рено логан применяйте деревянный или твёрдый пластиковый скребок. Ни в коем случае нельзя шабрить алюминиевые поверхности деталей воизбежание их повреждения.
Прочистите резьбу отверстий в блоке цилиндров с помощью метчика — Проверьте сопрягаемые поверхности головки и блока цилиндров на предмет деформаций, глубоких царапин, задиров и других повреждений.
Головку снимаем в сборе с впускным и выпускным коллекторами. Лучше работать вдвоем, она увесистая.
Но вполне можно справиться и в одиночку. Сняв головку следов пробоя на стальной прокладке не.
Ну, она стальная и на ней при микро пробоях особо ничего и не увидишь. Зато под ней стазу определилось место пропуска газов из первого цилиндра в систему охлаждения. К тому же первый цилиндр очень часто троил, вот и причина троения. Использовал толстую 10 мм подборную стальную линейку чуть гбц рено логан метра. Не помню уже от .
Снятие ремня ГРМ на 8-клапанном Логане
Для начала поднимаем правое переднее колесо, после чего откручиваем зажим саморез справа вверху и второй зажим на нижнем крае бампера. Далее просто тянем на себя пластиковый протектор, отводим в сторону, заворачиваем, снимать полностью не обязательно. Теперь мы можем беспрепятственно добраться до болта коленвала, но пока не трогаем его. Для начала нам нужно ослабить ремень генератора, который натягивается натяжителем. В общем должен быть натяжной болт, сначала откручиваем два крепежных болта, потом откручиваем натяжитель, натяжитель поднимется, что позволит снять приводной ремень. Теперь мы можем безопасно снять шкив коленчатого вала.
Чтобы коленчатый вал не проворачивался, в кабину можно посадить помощника, он должен включить пятую передачу и зажать педаль тормоза. В этом случае поворачивать колеса коленчатым валом сложнее. Кстати, болт коленвала 18, вот насколько интересны французы.
Теперь перейдем к началу. Здесь вам нужно снять подушку, чтобы получить прямой доступ к крышке ремня ГРМ. Проблема, как многие считают, в том, что при откручивании крепежных болтов мотор развалится, что на самом деле неверно: мотор будет опираться на ограждение или между поддоном и картером можно проложить металлическую пластину толщиной примерно 1 см защитный кожух, тогда двигатель будет надежно стоять на месте.
Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к каркасу кузова. Порядок не имеет значения. Снимаем подушку и переходим непосредственно к двигателю. Теперь вам нужно снять верхнюю крышку. Он крепится тремя болтами 13 и одним 10, снизу немного спрятан. Вот тут-то и пригодится храповик. Не бойтесь, если 13 винтов закрутятся, это нормально. Чтобы снять крышку, слегка поверните ее против часовой стрелки, чтобы освободить ее от монтажной проушины.
Что ж, теперь нам нужно снять нижнюю часть кожуха, она пластиковая. Лучше открутить два болта из 8 вверху и два внизу. Крышка легко снимается. Для отделки снимите натяжной ролик. Но сначала включите пятую передачу, поверните левое переднее колесо, пока не увидите метку распредвала вверху
Его положение не важно, важно его увидеть. В народе бытует мнение, что на головке есть отметина, но она есть, но это не критично, важно именно совпадение отметок коленвала / распредвала
Поэтому когда увидели отметку, откручиваем ролик натяжителя ключом на 17, снимаем старый ремень ГРМ, устанавливаем новый.
Устанавливаемые двигатели
Необходимые инструменты и знания
- пассатижи;
- комплект щупов;
- ключ рожковый на «13»;
- ключ баллонный на «10»;
- отвертка.
Периодичность регулировки по рекомендации производителя составляет каждые 100 000 км пробега. Но практика показывает, что эти цифры следует сократить до 60 тыс. км. Стоит заметить: использование газа в виде топлива быстрее сажает седло, поэтому в этом случае специалисты советуют корректировать размеры каждые 30 тыс. км пробега.
Нормы зазоров находятся в пределах:
- впускные – 0,10-0,15 мм;
- выпускные – 0,25-30 мм.
При полной замене выпускных клапанов на новые для притирки нужно выставить 0,2-0,25 мм.
Владельцы Рено Логан должны проводить регламентную регулировку клапанной системы после каждых 100 тыс. км пробега, независимо от того 8 клапанов или 16 в моторе. Однако, большинство специалистов не согласны с такой периодичностью. Они считают, что регулировка клапанов выполняться должна чаще, каждые 60 тыс. км. Водители с большим стажем эксплуатации Рено Логан говорят о том, что езда на газе вместо бензина отрицательно сказываться на клапанах. В первую очередь, наблюдается просадка седла. Происходит запуск в камеру газа, а не топлива из-за неправильных зазоров, которые возникли.
Специалисты на автосервисах VIP-класса выполняют регулировку клапанной системы Renault Logan каждые 30 тыс. км независимо от того, какой показатель мотора, 1.4 и 1.6.
При проведении подобных ремонтных действий необходимо помнить стандарты по зазорам. Вот эти значения:
- Зазоры для впускных клапанов варьируются в диапазоне от 0.1 мм до 0.15 мм;
- Выпускные клапаны должны иметь зазорную часть от 0.25 мм до 30 мм.
Если же производится установка новых выпускных 8 клапанов или 16, то следует увеличить зазор для прохождения ими притирки. В этом случае, диапазон изменяется на 0.2-0.25 мм
Замена патрубка помпы
Металлическая деталь ржавеет и со временем приходит в негодность — начинает течь.
Для работы потребуется новый патрубок и прокладка.
Последовательность работы:
Слить антифриз. Убрать мешающие доступу к патрубку детали: резиновые шланги освобождаем и отводим в сторону, насос гидроусилителя откручиваем и также убираем вбок. Если мешает генератор, придётся демонтировать и его.
Теперь можно вытащить прикипевший патрубок и удалить резиновое колечко. Рекомендуется в посадочное место нового уплотнителя нанести герметик.
Как поменять патрубок помпы на «Рено Логан» — видео
После замены помпы, стоит проверить, нет ли следов охлаждающей жидкости в под прокладкой. Следить за отсутвием протечек нужно превые 300–500 км после замены.
Замена прокладки клапанной крышки Рено Логан
Итак, для начала снимаем корпус воздушного фильтра, вначале отсоединив воздуховод от корпуса, и убираем его в сторону. Затем ключом трубчатым (8х10) или тораксом с трещоткой отвернём четыре болта крепления корпуса фильтра, которые находятся спереди и сзади. Снимаем корпус фильтра, вытянув резиновый толстый и тонкий шланг сапуночка на клапанной крышке.
Теперь надо отсоединить насвечники высоковольтных проводов от свечей зажигания и разъём «папку» с модуля зажигания. Шланг от адсорбера отводим в сторону, чтобы не мешал для снятия клапанной крышки, и еще освобождаем толстый жгут проводов. Для того чтобы освободить жгут проводов с двух хомутов крепления необходимо нажать жалом отвертки на защёлку.
Провода убираются в сторону для удобства работы. Модуль зажигания «бобину» с крышки клапанов снимать необязательно. Мы получили доступ ко всем болтам клапанной крышки и теперь надо продуть воздухом пыль по его краям.
Затем срываем все болты ключом головкой по кругу. Кстати, при сильной затяжке, срываются грани под ключ (на родных болтов от завода, и лучше будет такой болт поменять. В таком случае я устанавливал простой болт такой же длины под ключ головку (на 10) –отлично подходят. Отдали до конца все болты, затем снимаем крышку клапанного газораспределительного механизма.
Мастера отметили для нас (см. видео), что нельзя ставить бумажную либо резиновую с пробкой прокладку. Пользоваться необходимо только металлической прокладкой клапанов для двигателя Reno. Они правы, будет гнать моторное масло во все щели, только успевай следить за уровнем и доливать по метке на масляном щупе. Просушив чистой тряпкой и обезжирив места под металлическую прокладку от моторного масла, устанавливаем его на место. Затяжка болтов клапанной крышки на всех машинах проводится от центра крест-накрест.
От руки наживляем все болты и затягиваем. Резьбу не сорвите! Затем укладываем проводку, как раньше было, защёлкнув на пластиковых хомутах крепления к двигателю. Не забываем установить обратно трубку адсорбера топливных паров на своё место. Установим тонкий резиновый шланг сапуночка, а толстый мы установим вместе с корпусом воздушного фильтра. Катушку зажигания мы не снимали с клапанной крышки.
Подключаем насвечники высоковольтные к свечам зажигания в обратном порядке снятию. Остаётся нам, надет разъём «папку» на «мамку» модуля зажигания. На этом закончили замену металлической прокладки клапанов.
Этапы выполнения работ по замене ремня ГРМ
Двигателя
Лада Приора несколько раз подвергалась изменениям, как внешне, так и технически. Менялся внешний облик, силовая установка и трансмиссия.
Ниже приведены пример двигателей, которые устанавливались ВАЗ 2170-72.
Двигатель 21116 (8 клапанов)
Данный двигатель устанавливался на ВАЗ 2114 и Ладу Калину, позже по наследству достался и Приоре. Мощность данного ДВС составляет 80 л.с. при объеме в 1,6 литра, что весьма мала. Такой двигатель не обладает хорошей динамикой, и «тащить» кузов Приоры ему тяжеловато.
Плюсы:
- Не загибает клапана;
- Прост в обслуживании;
- Более дешевые запчасти;
Минусы:
- Низкая мощность;
- Шумность;
Установка такого двигателя продолжалась до 2021 года.
Двигатель 21126 (16 клапанов)
16 клапанный мотор обладающей большей мощностью и крутящим моментом по сравнению с 116. Является доработанной моделью 124 мотора. Его мощность составляет 98 л.с. при объеме 1,6 литра.
Плюсы:
- Большая мощность;
- Не шумная работа;
Минусы:
- Загиб клапанов при обрыве ремня;
- Дорогие запчасти;
Двигатель 21127 (16 клапанов)
Доработанный 126 мотор получил индекс 21127, в данном двигателе изменился впуск тем самым повысилась мощность до 106 л.с. при том же объеме в 1,6 литра. К данному двигателю стали устанавливать новую тросиковую кпп.
Плюсы:
- Высокая мощность;
- Не шумная работа;
Минусы:
- Загиб клапанов;
- Дорогие запчасти;
Двигатель 21128 (16 клапанов)
Данный двигатель был специально разработан для более мощных автомобилей Лада с шильдиком «Супер Авто». Мощность данного двигателя увеличилась, как и его объем. Количество лошадиных сил в моторе супер авто увеличилось до 123, а объем до 1,8 литра, что кардинально повлияло на динамику автомобиля.
Плюсы:
Хорошая динамика и высокая мощность;
Минусы:
- Загиб клапанов;
- Более дороге запчасти;
Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля Рено Логан 1
Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан первого поколения проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.
Необходимые инструменты
— Набор плоских щупов. — Рожковый ключ на «10». — Плоскогубцы.
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.
— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»). Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.
На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан
1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.
Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»). Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат). При необходимости повторяем процедуру регулировки теплового зазора.
2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра. Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала. Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.
3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.
4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.
Устанавливаем снятые детали обратно.
Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности
Примечания и дополнения
— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.
— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.
— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.
— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
Источник
Замена помпы «Рено Логан»
Следует установить машину на ровную площадку. Слить антифриз. Сорвать болты крепления правого колеса. Поднять эту сторону домкратом, опустить её на подставку. Снять колесо. Убрать пластиковую защиту.
Открутить верхний кронштейн крепления мотора, который установлен со стороны ремня, заранее подложив подпорку под нижнюю часть блока цилиндров. Двигатель приподнять домкратом.
Поднимаем двигатель домкратом
Необходимо снять крышки привода ГРМ: верхнюю и нижнюю.
Ослабить болт натяжного ролика.
Застопорить маховик мощной отвёрткой, открутить болт крепления шкива.
Установить поршень первого цилиндра в ВМТ (верхней мёртвой точке). Для этого следует крутить крепёжный болт распредвала. Совет: процесс пойдёт легче, если снять свечи зажигания. Нужно добиться совпадения метки шестерёнки распредвала с отметиной на блоке цилиндров.
Совмещаем метки на блоке цилиндров и шестерне
В то же время метка на шестерне коленвала должна также совпасть с соответствующей насечкой на блоке. Если этого не произошло, придётся делать ещё оборот, и так — до совмещения обеих пар отметин.
Теперь можно снять натяжной ролик и ремень.
Важно не смещать выставленные ранее шестерни
Следующий шаг — снятие помпы: требуется открутить болты. Крепёж, расположенный возле шпильки натяжного ролика лучше снимать в последнюю очередь. Их нужно отложить в сторону или поставить на них метки. При помощи шлицевой отвёртки аккуратно отсоединить плоскость помпы от блока.
Удалить прокладку при помощи ножа, а если нужно, то очистить поверхности от герметика.
Некоторые модели двигателя предусматривают нанесение герметика, некоторые — нет. Если на плоскостях корпуса есть проточки, то промазывать стыки нужно обязательно, если поверхности ровные, ставится только прокладка.
Важно: перед нанесением герметика плоскости нужно обезжирить и просушить. Теперь можно установить прокладку и помпу на место и закрутить
Совет: рекомендуется очистить резьбу болтов металлической щёткой и также промыть бензином. Если болты повреждены, заменить на новые
Теперь можно установить прокладку и помпу на место и закрутить. Совет: рекомендуется очистить резьбу болтов металлической щёткой и также промыть бензином. Если болты повреждены, заменить на новые.
В процессе сборки требуется проверить совмещение меток на шестерёнках и блоке. Установить снятые ранее элементы в обратном порядке. Последний этап — заливание антифриза.
Логан с 16-клапанном двигателем
При работе с 16-клапанным «Логаном» следует учесть особенности:
Нужно совместить метки на обоих распредвалах.
С той стороны, где крепится КПП, есть две заглушки. Они закрывают пазы распредвалов, в которые нужно установить фиксатор распредвалов для предотвращения их проворачивания.
А для закрепления коленвала требуется ввернуть болт, предварительно убрав заглушку рядом с масляным щупом.
Болт фиксации коленвала
Остальные операции проводятся в том же порядке.
Где находится клапан термостат Рено Логан
Стоит отметить, что термостат у Рено Логан с двигателями на 8 и 16 клапанов находится в разных местах.
Восьми клапанные агрегаты объемом 1.4/1.6 литра в плане замены и обслуживания термостата удобнее шестнадцати клапанных, ведь у них элемент системы охлаждения находится на виду в передней части автомобиля сразу за радиатором рядом с бачком гидроусилителя руля.
У 16 – ти клапанного двигателя на 1.6 литра термостат находится внизу справа от мотора, добраться до него сложнее, да и откручивать болты крепления его крышки тоже будет непросто.
Так как термостат на Рено Логан 1.4, 1.6 8 и 16 клапанов стоит одинаковый и в одном месте, то и его замена, ремонт и обслуживание между собой ничем не отличаются.
Регулировка клапанов Renault Logan
Когда регулировать клапана
В Garage: Снятие ГБЦ на логане.
Продолжение истории с логаном, сегодня подробно показываем как снять головку с двигателя. Для всех стражд.
Когда головка цилиндров Рено Логан освобождена от всего навесного, можно откручивать её от блока цилиндров. Но для начала придется еще снять распределительный вал. Для того, что бы снять головку придется открутить 10 болтов крепления головки цилиндров в определенном порядке. Замена подшипника передней ступицы рено логан своими. Каждый болт следует ослаблять плавно, по пол оборота. Порядок откручивания показан на следующей схеме.
Читайте так же
Болты имеют разную длину, поэтому их лучше заранее положить так, что бы потом не перепутать, это очень важный момент. Замена передних колодок renault logan ii 2014 г. Регламент то рено логан 1,4-1,6 8v. (2). Для автомобиля рено логан 1.4 замена клапанов является достаточно сложной процедурой. Сборка тоже процесс весьма важный и ответственный. Порядок затяжки болтов крепления головки блока цилиндров показан на следующем рисунке. Момент затяжки: 20 Нм доверните на угол 110° ±6°. Подождите три минуты. Поле чего отпустите болты 1 и 2 и снова затяните указанным моментом. Потом отпустите и затяните болты 3,4,5,6. Замена ремня грм на рено лагуна 1 если есть вопросы по ремонту авто (любого), пишите ответим на все вопросы. После отпустите и затяните болты 7,8,9,10.
В общем снимать и ставить головку блока цилиндров на Рено Логан (да и на других машинах) надо очень ответственно. Замену клапанов на авто рено логан 1.6 нужно делать у опытных мотористов, такая процедура делается в автосервисе. Иначе возможна деформация ГБЦ, а это чревато прогаром прокладки головки, перегревом двигателя и прочими проблемами.
После того, как головка цилиндров Renault Logan снята, вам нужно рассухарить клапана. Для этого нужно найти рассухариватель или воспользоваться помощью друга. После того, как сухарики, тарелочки и пружины будут сняты, перед вашим взором предстанет следующая картина. Вот они гнутые клапана.
Если поршни и рабочая камера двигателя не повреждены, приступаем к очистке от нагара и смолистых отложений. Далее нам необходимо притереть новые клапана. Для притирки клапанов Рено Логан понадобится специальная притирочная паста. Замена масла в двигателе рено логан 2 мало чем отличается от того, как поменять масло на логане 1-го поколения, но все же новых владельцев нового логан с 8-ми клапанным двигателем k7m812 вопрос. Притирка мало чем отличается от того же процесса на других моторах. Результатом притирки должна стать плотная посадка клапанов в седла. Проверить правильность притирки можно визуально, на клапане, должна появится матовая непрерывная полоска не менее 1.5 мм шириной. Проверить качество притирки можно с помощью керосина например. Для этого вставляем клапана на место, переворачиваем головку и наливаем в рабочие камеры жидкость, которая не должна уходить через клапан, хотя бы несколько минут. Замена ремня грм chevrolet aveo 1.6 . | Видео на. Если не провести притирку новых клапанов, то в двигателе не будет компрессии, он просто не будет работать.
После притирки клапанов Рено Логан необходимо все тщательно промыть от остатков абразивной притирочной пасты. Замена подушки безопасности и шлейфа рено меган 1 и 2. Перед сборкой устанавливаем новые маслосъемные колпачки, заменяем сломанные пружины и засухариваем клапана. Что нужно знать? Любая замена опорного подшипника рено логан и видео рабочих процессов подразумевает знание хотя бы базовых понятий о конструкции подвески. Теперь прикручиваем головку к блоку, как описано чуть выше и не забываем про новую прокладку ГБЦ. Теперь устанавливаем распределительный вал и ремень ГРМ. Следующий важный момент это регулировка теплового клапанного зазора, который необходимо провести вручную.
Как отрегулировать клапана на Рено Логан с 8-клапанным двигателем можно посмотреть здесь. Как только ремень установлен, клапана отрегулированы, можете ставить клапанную крышку, впускной и выпускные коллекторы, при этом не забываем устанавливать новые прокладки, что бы потом уже сюда не возвращаться. После сборки двигателя Рено Логан 8 клапанов заливаем охлаждающую жидкость, подсоединяем аккумулятор и заводим движок. Если все собрано правильно, значит работа мотора будет радовать ближайшие 60 тысяч километров. Затем стоит поменять ремень ГРМ. Поверьте своевременная замена ремня ГРМ на Рено Логан (Сандеро) гораздо проще, замены гнутых клапанов.
Замена прокладки ГБЦ
Производим ремонт бензиновых двигателей на всех марках легковых автомобилей. В наличии и под заказ запчасти для ремонта двигателей всех марок авто! Охраняемая стоянка на время ожидания запчастей Бесплатно.
Стоимость работ в нашем сервисе
Замена прокладки гбц
Стоимость работы
Ваз-Lada
(На всех моделях данной марки)
Renault
(Logan, Sandero, Duster, Largus, Fluence, Megan)
Daewoo
Ford
(Focus, Mondeo, Fiesta, Kuga, Fusion)
Opel
(Astra, Zafira, Meriva)
Chevrolet
(Cruze, Aveo, Lacetti, Lanos)
Skoda
(Octavia, Fabia, Rapid, Superb)
Kia
(Rio, Spectra, Picanto)
Hyundai
( Accent, Getz, Sonata)
Volkswagen
(Passat, Polo, Jetta, Golf)
Mitsubishi
Toyota
(Corolla, Ayris, Yaris, Camry)
Производим ремонт бензиновых двигателей на всех марках легковых автомобилей!
- В наличии и под заказ запчасти для ремонта двигателей всех марок авто!
- Охраняемая стоянка на время ожидания запчастей Бесплатно!
- Записаться на диагностику или ремонт двигателя можно по телефону: +7 (347) 294-40-40 , Звоните!
Признаки неисправности ГБЦ (головки блока цилиндров)
является прокладка
- При проверке уровня масла на щупе видны следы антифриза, а уровень выше чем, при предыдущем контроле. Значит, нарушена герметичность между системами охлаждения и смазки.
- При прогретом двигателе из выхлопной трубы появляется выхлоп белого цвета и что-то капает. Это сигнал о том, что охлаждающая жидкость попадает в цилиндры.
- В расширительном бачке появились масляные следы. Опять же напрашивается вывод – две автономные системы (смазочная и охлаждения) соединились воедино.
- Появились пузырьки в расширительном бачке. Заметить это можно при снятой пробке. Как правило, бачки изготавливают прозрачными, так что, обычно все видно сразу.
- Двигатель плохо тянет на любых оборотах, ТРОИТ.
Запись на диагностику и ремонт ГБЦ в Уфе по телефону: +7 (347) 294-40-40
голоса
Рейтинг статьи
Для чего нужны зазоры?
В целях компенсации теплового расширения металла в системе газораспределительного механизма задаются технологические допуски между приводным стержнем и регулировочным болтом.
Любые отклонения от норм приводят к повышенному износу деталей.
Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.
Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.
При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.
Юстировка должна выполняться на холодном двигателе.
Металл под действием тепла расширяется, что учитывается при разработке любых сложных узлов. Компенсация подобного расширения необходима и в механизме ГРМ двигателя 1.4 л Рено Логан, чего удается достичь за счет специальных допусков между болтом для регулировки и стержнем привода. Отклонение зазора от положенного параметра ведет к ускоренному износу деталей.
Первым свидетельством проблем с клапанами Логана считается появление стука двигателя на ХХ. В такой ситуации рекомендуется отрегулировать зазоры и настроить их с учетом рекомендации производителя. Последствия отклонения могут быть фатальными для силового узла:
- Превышение параметра приводит к невозможности нормальной работы клапана — ему не удается нормально открыться, из-за чего в камеру сгорания попадает недостаточный объем топливно-воздушной смеси. Итог — уменьшение КПД 8-клапананного двигателя.
- Снижение показателя также приводит к падению мощности из-за недостаточной компрессии. Кроме того, при таких обстоятельствах клапан обгорает, на его седле возникает нагар, из-за чего требуется восстановление ГРМ. Своевременная регулировка клапанного механизма на Логане позволяет избежать подобных проблем.
Измерения производится с помощью специальных щупов.
Это интересно: Как отрегулировать свет фар своими руками — инструкция и схема регулировки
Как следствие, результатом нарушения регулировки может быть:
- Быстрый выход из строя механизма двигателя Рено Логан.
- Уменьшение мощности силового агрегата.
- Потеря КПД мотора из-за неполного сгорания топливной смеси в камере сгорания.
- Появление нагара и прочие проблемы.
Игнорирование неисправности неизбежно ведет к повышенным затратам, связанным с необходимостью дорогостоящего ремонта.
Полезные советы
Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:
- После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
- Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
- Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.
Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1
Основные ошибки
Перед тем как поменять прокладку клапанной крышки, необходимо очистить все плоскости прилегания, иначе процедура окажется бесполезной. Через месяц расходный материал потрескается и его снова придется менять.
Несмотря на то, что ремонт кажется довольно простым, водители без опыта сталкиваются со следующими трудностями:
- Перекашивание крышки. Встречается при неравномерном затягивании креплений или механической деформации детали.
- Неравномерное распределение герметика. Такое случается, если взять некачественный состав. Некоторые товары при вскрытии выглядят полузасохшими.
Для большинства моделей авто не требуется герметик, поэтому средством не злоупотребляют. При этом для плотной фиксации используют динамометрический ключ. Он плотно прижимает все детали друг к другу, поэтому вспомогательные вещества уже не нужны.
Поскольку во время этого ремонта существует минимальный риск повреждения элементов авто, стоит попробовать выполнить процедуру самостоятельно. Если после этого проблема не решится, то обратитесь на СТО, там проведут комплексную диагностику и укажут, где именно возникла проблема.
