Советы и замечания
Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.
Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.
Если нет съёмника шруса
При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы. Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши
Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.
Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!
При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.
Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.
Что влияет на цену ремонта ходовой части Рено Логан
Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1
Необходимые инструменты, приспособления и запасные части
— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника
— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)
— Съемник стопорных колец
— Болгарка или бокорезы для перерезания старых хомутов
— Выколотка из мягкого металла
— Головка на «24» или трубка подходящего диаметра
Подготовительные работы
— Снимаем привод переднего правого колеса
Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.
Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.
— Очищаем снятый привод колеса от загрязнения
Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.
Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1
— Снимаем внутренний шарнир привода
Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.
Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.
Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.
Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.
Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.
Снимаем грязезащитный чехол с вала привода.
— Снимаем с вала динамический демпфер
Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.
— Снимаем пыльник наружного шарнира
Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.
— Промываем наружный шарнир
В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).
— Устанавливаем новый пыльник наружного шарнира
Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты
Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе
— Собираем внутренний шарнир с пыльником
Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.
— Устанавливаем привод обратно на автомобиль в порядке обратном снятию
Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.
Примечания и дополнения
— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.
Еще статьи по ремонту автомобиля Рено Логан 1
Устройство приводов колес Логан
Замена правого привода Рено Логан своими руками видео
Замена привода Рено Логан может потребоваться для решения следующих задач:. В случае повреждения устройства. С целью монтажа новых шарнирных элементов.
Для установки пыльников. С целью выполнения работ, связанных с другими узлами.
Замена привода Рено Логан
Демонтаж и монтаж брызговиков. Отбрасывание шаровой. Снятие тяги руля. Скручивание гайки фиксации амортизатора. Чтобы произвести замену привода левого и правого на Рено, подготовьте следующий инструмент:. Ключ для снятия колес. Как поменять привод на Рено Логан с левой стороны Как упоминалось, замена левого правого привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.
Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.
Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика. Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева.
Послабляйте крепежные болты на колесе и на ступице. Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Отбрасывайте рулевую тягу слева от рычага.
Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.
Замена привода на Рено Логан
При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.
Здесь важно использовать проставку. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы
Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак
Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак.
Мой Duster
Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.
Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом:. Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.
После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. Заливайте масло в КПП, ставьте колесо и закручивайте болтовые соединения по принципу, который описан выше. Эта работа рассмотрена на видео, где мастер пытается передать весь свой опыт.
Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.
Наружный и внутренний ШРУС Рено Логан: замена
Техническое устройство современного автомобиля предполагает использование шарнирно угловых соединений в приводе переднего колеса. Как любой другой производитель, компания Рено использует ШРУС в конструкции своих автомобилей. К сожалению, ввиду отсутствия качественных российских дорог, владельцы автомобилей Рено сталкиваются с ускоренным выходом из строя данного узла.
Ремонт шарнирно угловых соединений не представляется возможным, это означает, что в случае повреждения данного механизма его придется произвести замену новым. В этой статье мы рассмотрим варианты замены наружного и внутреннего ШРУСа на автомобилях марки Рено.
Конструкция и применимость
Шарнирное угловое соединение (сокращённо ШРУС) имеет весьма обширный круг использования. Такой вид соединения встречается на автомобилях, где привод организован на передние или задние колеса.
Главная задача ШРУСа передавать крутящий момент от редуктора коробки передач к колесу. На автомобилях с передним приводом, задачи ШРУСа усложняются тем, что колеса поворачиваются на большой угол.
Симптомы неисправностей и методы диагностики
Заблаговременно определить выход из строя правого и левого ШРУСа, можно несколькими способами.
- Для начала в ходу необходимо повернуть руль в одну из сторон, в этот момент попытаться ускориться. Данную процедуру нужно повторять в обе стороны. Если в результате данного теста вы услышите посторонний шум или хруст, в таком случае придется диагностировать соединения более досконально. Вполне возможно, имеет повышенный износ сепаратор ШРУСа.
- Крайней мерой заблаговременного определения поломки, является повышенный люфт приводного вала, проверить это несложно. Остановите автомобиль и выверните руль в одну из сторон, после чего поставьте автомобиль на ручной тормоз и методом раскачивания привода определите поломку. Как правило, износ внутреннего шарнирного углового соединения Рено, показывает себя именно таким образом.
Замена отслужившего элемента
Если вы определили, что шарнирно угловое соединение вашего Рено стало непригодным, его необходимо заменить. Для начала нужно приобрести новую деталь, желательно оригинального производителя.
Производить ремонт шарнирно угловых соединений – нецелесообразно.
Сейчас мы рассмотрим замену левого наружного ШРУСа Рено своими руками.
- Для начала автомобиль нужно установить на подъемник, после чего поднять на нужную высоту.
- Снимите переднее колесо, после чего с помощью пневматического пистолета открутите гайку шлицевой части ШРУСа.
- Открутите болт, фиксирующий крепление шаровой опоры к поворотному кулаку, после чего разомкните данное соединение.
- С помощью тонкой отвертки или шила, разъедините замок крепления хомута и снимите его.
- При помощи молотка произведите несколько точных ударов по краю сепаратора ШРУСа, после чего демонтируйте узел в сборе.
- Приготовьте комплект новой детали, после чего выдавите смазку в центр шарнирно углового соединения до тех пор, пока смазывающий эффект не будет достигнут полностью.
При замене смазывать новый ШРУС Логан необходимо до тех пор, пока смазка не начнет выходить наружу.
- Установите новое стопорное кольцо и тщательно протрите ветошью приводной вал. Это необходимо делать во избежание разрушения новой детали.
- Наверните гайку на шлицевую часть ШРУСа, после чего приложив его на приводной вал, произведите несколько ударов молотком до характерного щелчка.
- Установите новый хомут и зажмите его клещами или специальным приспособлением.
- Опустив рычаг подвески, вставьте шлицевое соединение в ступицу колеса, после чего сомкните шаровую опору с поворотным кулаком и зажмите соответствующий болт.
- Зажмите гайку ШРУСа моментом равным 90 килограммов на квадратный сантиметр, после чего установите колесо.
Замена наружного шарнирно углового соединения завершена. Как правило, данный процесс подходит как для левой, так и для правой стороны.
В случае, если у вашего автомобиля подлежит замене внутреннее шарнирное угловое соединение, работу по его установке стоит осуществлять таким же образом.
Подводим итоги
ШРУС считается очень важной деталью автомобилей Рено, тем не менее его замена не составит больших проблем. При самостоятельном ремонте своего Рено вы можете воспользоваться нашим руководством и без труда осуществить задуманное. Желаем удачи!
Желаем удачи!
Замена шруса, наружной гранаты |
Замена шруса Рено Логан наружной «гранаты»…
Здравствуйте, уважаемые читатели блога newlogan.ru. Сегодня рассмотрим видео мастеров РемонтРено, где они подробно рассказывают, а также показывают, как происходит замена шруса Рено Логан. Меняется наружная «граната» со стороны колеса, а не внутренняя со стороны коробки. Также снимаются шрусы и на не оригинальных приводах и автомобиле Сандеро.
Замена шруса Renault Logan
Итак, привод автомобиля у нас уже снятый, затем с наружного шруса снимаем два хомута, которые прижимают пыльник и не дают попадать грязи с водой внутрь детали. Далее стягиваем резиновый пыльник и убираем немного в сторону, чтобы не мешал нам работе.
Здесь система стопора внутренняя из металлического кольца, который держит шрус, нам не видать стопора и поэтому придется сбивать молотком. Удары наносить надо через деревянный брусок либо через латунное зубило.
Необходимо знать, когда выбиваете молотком устанавливаем деревянный брусок в внутреннею часть корпуса детали, а не в наружную. Устанавливаем оснастку так, чтобы не испортить шарики «гранаты» и их углубления, далее бьём в внутреннею неподвижную часть шруса. От удара несколько раз молотком шрус вылетает со стопорного кольца и шлицов вала. Стопорное кольцо металлическое бывает такое, ломается, поэтому подлежит замене.
Кстати вы знаете, можно купить для замены шрусы наружные и внутренние в сборе с валом привода и тем самым облегчить себе работу по их замене.
В комплекте с наружной гранатой идут два кольца и надо подобрать тот, который подходит по толщине снятому металлическому кольцу. Перед установкой кольца обязательно померим по посадочной канавке на валу привода.
Установили кольцо на вал и одеваем новую гранату. Тут наступает важный момент, не надо тупо забивать гранату, а укладываем стопорное кольцо, аккуратно заправляя отверткой внутрь, в тоже время надеваем на него шрус. Как только граната дойдёт примерно до середины посадочного места, и далее забиваем молотком или рукой до щелчка. Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца.
Замена ШРУСа на Рено Логан до 2021 года выпуска
Сейчас читают: Двигатель Рено Логан: особенности, характеристики
Полезное видео мастеров РемонтРено:
Замена ШРУСа на Рено Логан после 2021гв
Замена сальника пыльника ШРУСа левого привода на Рено Логан, Сандеро, Ларгус
Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал. Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный
мотор то
21 шлицов, а у 16-клапанного 23 шлица.
Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок. А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.
На машине 2021 года выпуска с 8-клапанным двигателем может оказаться шрус, у которого на валу привода 25 шлицов, а на валу наружной гранаты 21 шлицов. В таком случае придётся менять привод в сборе, потому что такой гранаты нет в продаже.
Поэтому перед тем, как ехать в магазин автозапчастей, надо замерить количество шлицов на валу привода, куда крепится шрус и на валу самого шруса. На всякий случай договаривайтесь с продавцом магазина о замене запчасти, если например не подойдет или заводской брак найдется, не забываем взять товарный чек.
Еще одна ситуация может произойти. Если например менять только резиновый пыльник, то может быть такое, что кольцо стопорное закусит шлицами, когда выбиваем и тогда придётся менять гранату тоже. Такая проблема бывает редко, но будьте всегда готовы, иногда не повредив наружный щрус, заменить его не получится.
Подбирайте запчасти по номеру вин кода своего автомобиля, который записан в свидетельстве о регистрации ТС и тогда вы не ошибётесь в выборе.
А также полезно почитать:
Я доволен машиной Рено Логан
Замена дворников Renault Logan
Замена пыльника рулевой рейки
Ремонт своими руками. замена наружного пыльника шруса на renault/dacia logan 1.4
Павел
18.11.2021,
На автомобилях Renault и Dacia Logan, с двигателем 1.4 (75 л.с.), очень необычное устройство шарниров равных угловых скоростей. Позднее вы поймёте, о чём именно идёт речь. Итак, вы столкнулись с такой проблемой, когда порвался пыльник наружной гранаты ШРУСа.
Это ещё не страшно, так как можно попросту поменять пыльник и заполнить шарнир свежей смазкой. А вот настоящей проблемой будет порвать внутренний пыльник, так как из-за этого с коробки передач вытечет всё масло, и вы это в дороге ну никак не заметите.
Получается внутренний пыльник ШРУСа, имеет металлическую юбку, которая крепится к коробке тремя болтами, а другая сторона пыльника с малым диаметром вращается на подшипнике, который напрессован на сам вал ШРУСа. И чтобы поменять внешний или внутренний пыльник, в любом случае придётся сливать с коробки масло, полностью выдёргивать весь ШРУС и осуществлять замену в тесах, так как внешняя граната выполнена в сборе с валом, и сбить её на месте не получится.

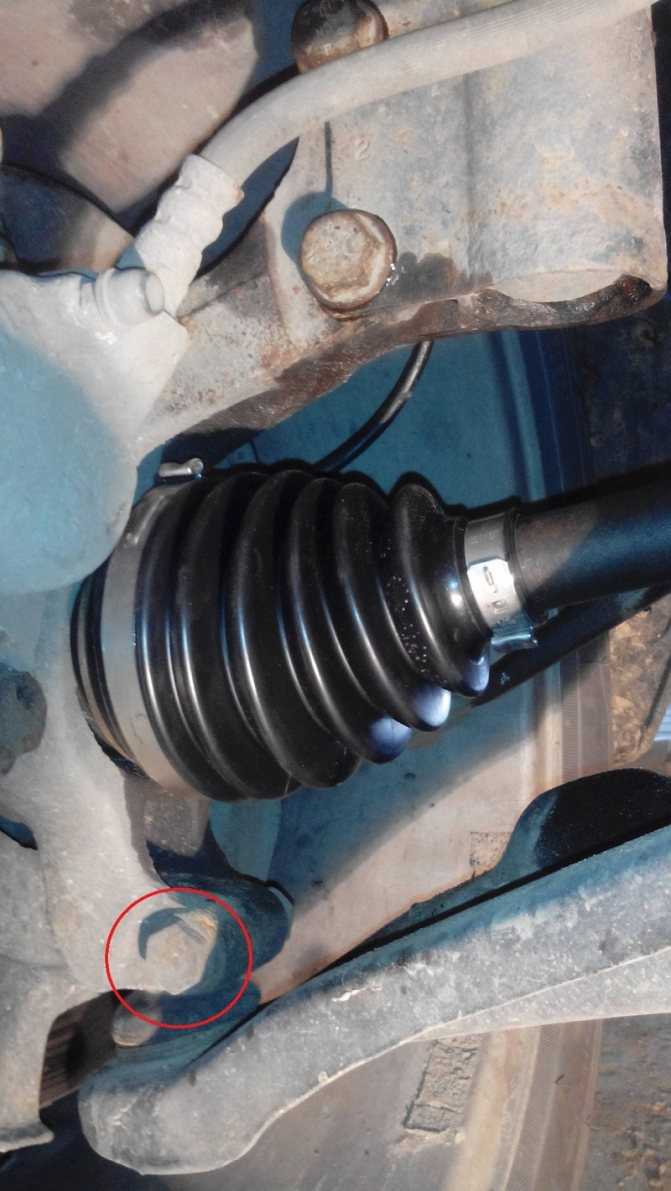

Удобнее всего работать на яме, но в крайнем случае можно обойтись и без неё. Поднимаем на домкрате автомобиль, снимаем при наличии защиту и срываем с места ступичную гайку. Открутив сливную пробку коробки передач, сливаете масло в чистую тару. Предупреждаю сразу, что сливная пробка идёт под четырёхгранный квадрат, и он может найтись не у каждого. Это либо покупать, либо выпиливать самому. Если нет такой возможности, можно будет слить масло, выдернув ШРУС. Я об этом ещё упомяну. Пока стекает масло с коробки, снимаем колесо и накидной головкой с ключом на 15 откручиваем гайку хомута крепления шаровой опоры. После того, как достали болт, попробуйте уперевшись монтировкой или ломом в рычаг, опустить его вниз так, чтобы из хомута цапфы полностью вышел палец шаровой.
Если палец сидит крепко, в разрез хомута можно наставить зубило и простучать через него молотком. Таким образом, вы ослабите «хватку» хомута и пальцу шаровой будет выйти из него проще. Пробуйте снова опустить рычаг при помощи лома достать шаровую.
Теперь до конца откручиваете ступичную гайку и через наставку, аккуратно постучите в торец вала ШРУСа, чтобы он немного вышел из зацеплений ступицы. Достаточно, чтобы он хотя бы стронулся с места. Вообще этого делать не обязательно, шлицы гранаты должны от руки выйти из зацепления со ступицей, но так как в большинстве случаев шлицы прикипают, без простукиваний молотком не обойтись.
Теперь возвращаемся к проблеме слива масла с коробки. Если не удалось найти нужный ключ, откручиваете три болта крепления металлической юбки внутреннего пыльника к коробке, подставив под низ тару. Масло может побежать сразу после откручивания, либо когда вы после откручивания начнёте понемногу доставать вал из коробки. Когда начало бежать масло, подождите, пока оно сольётся, и понемногу вытаскивайте вал. Если же вы слили масло через пробку, то просто откручиваете болты юбки пыльника и смело выдёргивайте вал ШРУСа.
Начинаете разборку с внутренней гранаты. Зажимаете вал в теса внутренней гаранатой вверх, и при помощи съёмника стопорных колец, снимаете стопорное кольцо, которое удерживает тришип на валу. Затем аккуратно постукивая покругу за сам сепаратор тришипа, спрессовуете его с вала и убираете в сторону. Отстёгиваете маленький хомут внутреннего пыльника и стягиваете его с подшипника вала.
Перед вами спец-подшипник, состоящий из подшипника, сальника и маслоотражателя. Если вам нужно заменить внутренний пыльник, то в этом случае надеваете новый на подшипник, напрессовуете тришип, одеваете стопор, одеваете на пыльник хомут и можно всё устанавливать на машину.
В случае, когда нужно поменять внешний пыльник, то придётся спрессовывать подшипник. Сначала аккуратно через наставку, сбиваете молотком маслоотражатель, сальник и только затем сам подшипник
Тонкость работы состоит в том, что очень важно не погнуть ни один из элементов подшипника. Проверьте его на работоспособность, если он сухой и гудит, то советую вам его поменять, иначе придётся заново делать столько работы. Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.На этом всё
Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!
Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.На этом всё. Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!
