Замена ШРУСа Рено Логан

Шрус правый Рено Логан

Правый приводной вал фронтального колеса также продается в сборе, хотя в продаже можно повстречать и раздельно внешние «гранаты» (неоригинального производства). Вал с внешним ШРУСом считается неразъемной конструкцией, но есть много мастеров, которые могут снять и установить внешную «гранату» на вал. Можно сберечь – приобрести раздельно внешний шарнир и поменять его, он будет стоить существенно дешевле. Но следует учесть, что изнашивается не только лишь ШРУС, но к тому же шлицы самого вала, потому экономия возможно окажется неоправданной. Из этого можно прийти к выводу – поменять раздельно гранату целенаправлено, если у приводного вала маленькой пробег, а ШРУС захрустел. Замена вентилятора отопителя (печки) на Рено Логан. Пыльник внутренний правого привода замена Замена шаровой опоры на Рено Логан. Если привод уже старенькый, его лучше поменять весь полностью.

Рено Логан пыльник левый и правый шруса внутренний и наружный

Далее пойдет рассказ о замене внутреннего чехла Рено Логан. Работу по замене внутреннего пыльника Рено Логан можно производить несколькими способами.

Сняв наружную часть углового соединения, добраться до внутреннего пыльника, после чего произвести демонтаж хомутов и самой детали.

Установку производить в обратной последовательности.

Другой способ предусматривает снятие всего привода в сборе. Такой метод наиболее эффективный и удобный, нежели первый. Замена левого чехла ШРУСа Итак, рассмотрим вариант замены левого защитного чехла шарнирно углового соединения. Установив автомобиль на подъёмник, снимаем колесо и откручиваем гайку, фиксирующую ШРУС.

Отсоединяем крепление шаровой опоры рычага.

Замена пыльника ШРУСа Рено Логан своими руками

Торцевым ключом на 13 мм откручиваем три болта, удерживающих основание сальника. Плоской отверткой поддеваем основание и снимаем весь привод в сборе. Смену защитного кожуха производим согласно вышеописанному мануалу. Сборку осуществляем в обратной последовательности.

Со временем в неисправных приводах появляется хруст и щелчки, и если не обращать внимания на появление дефектов, в результате может произойти заклинивание шарниров, и замена пыльника левого внутреннего шруса рено логан не сможет передвигаться. Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются: Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля.

Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, поэтому ступица вращается вместе с шарниром.

Износиться может замена пыльника левого внутреннего шруса рено логан сама обойма, так и внутренняя полость корпуса, в результате износа в соединении появляется люфт. Если есть люфт, он ощутим руками. У наружного ШРУСа также могут иметься и другие неисправности: ШРУС внутренний Рено Логан Внутренний левый ШРУС — съемный, он представляет собой трехшиповик трипоидна каждом шипе которого устанавливается обойма, а между шипом и обоймой есть игольчатые подшипники.

Трехшиповик надевается на шлицы приводного вала и фиксируется стопором. Внутренний правый шарнир тоже представляет собой трипоид, но он размещается в корпусе и прижимается пружиной. Дефекты внутренней гранаты проявляются по-другому — в начале движения или при резком ускорении по прямой в районе приводов слышны щелчки, на поворотах дефект не проявляется.

Как заменить изношенный элемент?

Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

1. Вывешиваем автомобиль подъемником на требуемую высоту.
2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.

На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.

ПРОЦЕСС ЗАМЕНЫ

Советы и замечания

Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.

Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.

Если нет съёмника шруса

При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы. Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши

Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.

Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!

При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.

Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Рено Логан

Замена правого привода Рено Логан своими руками видео

Замена привода Рено Логан может потребоваться для решения следующих задач:. В случае повреждения устройства. С целью монтажа новых шарнирных элементов.

Для установки пыльников. С целью выполнения работ, связанных с другими узлами.

Замена привода Рено Логан

Демонтаж и монтаж брызговиков. Отбрасывание шаровой. Снятие тяги руля. Скручивание гайки фиксации амортизатора. Чтобы произвести замену привода левого и правого на Рено, подготовьте следующий инструмент:. Ключ для снятия колес. Как поменять привод на Рено Логан с левой стороны Как упоминалось, замена левого правого привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.

Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.

Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика. Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева.

Послабляйте крепежные болты на колесе и на ступице. Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Отбрасывайте рулевую тягу слева от рычага.

Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.

Замена привода на Рено Логан

При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.

Здесь важно использовать проставку. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы

Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак

Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак.

Мой Duster

Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.

Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом:. Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.

После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. Заливайте масло в КПП, ставьте колесо и закручивайте болтовые соединения по принципу, который описан выше. Эта работа рассмотрена на видео, где мастер пытается передать весь свой опыт.

Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Снятие, замена, установка ШРУСа Renault Logan

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Насадка на вороток 10 мм
• Гаечный ключ накидной изогнутый 21 мм
• Шестигранный ключ 6 мм
• Балонный ключ
• Динамометрический ключ
• Отвертка плоская средняя
• Съемник шаровых шарниров
• Монтажная лопатка
• Молоток
• Башмаки
• Домкрат
• Опорные стойки
• Выколотка из мягкого металла

Детали и расходники:

• Правый привод
• Левый привод
• Смазка MOLYKOTE BR2
• Трансмиссионное масло
• Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

3. Снимите декоративный колпак переднего левого колеса. Ключом с насадкой на 30 мм слегка открутите ступичную гайку и крепежные болты колеса.

Предупреждение:

При отворачивании/затягивании ступичной гайки и крепежных болтов колеса автомобиль должен быть установлен на земле.

4. Затормозите автомобиль, подняв рычаг стояночной тормозной системы и установив под задние колеса противооткатные «башмаки».

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

6. Отсоедините колодку проводного жгута от датчика скорости вращения колеса (для автомобилей, оборудованных антиблокировочной системой).

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

8. Накидным ключом на 21 мм и шестигранником на 6 мм ослабьте крепежную гайку верхней части стойки амортизатора.

9. Снимите с поворотного кулака шаровую опору, для этого отожмите вниз нижний рычаг и преодолейте упругое сопротивление стабилизатора поперечной устойчивости автомобиля.

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

Примечание:

Если извлечение хвостовика вызывает осложнения, разрешается выбить его из ступицы, нанося легкие удары молотком через проставку из дерева или мягкого металла.

Предупреждение:

Не допустите выход приводного вала из шестерни полуоси, иначе возможно падение роликов шарнира в картер коробки переключения передач!

11. Отверните и извлеките три болта, крепящие держатель чехла приводного внутреннего шарнира к картеру коробки переключения передач.

12. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса.

Примечания:

При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. 13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности.

14. Долейте масло в коробку переключения передач, как описано здесь.

15. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

16. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку.

Примечание:

Момент затяжки ступичной гайки – 280 Нм. Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Предупреждение:

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

17. Затяните крепежные болты переднего левого колеса.

18. Установите на колесо декоративный колпак.

Передний правый привод:

1. Выполните действия, описанные в пунктах № 1-11 для левого привода, с правой стороны автомобиля.

2. Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.

3. Произведите установку привода и всех демонтированных деталей в обратной последовательности.

Примечание:

Перед установкой привода, необходимо нанести на шлицы хвостовика шестерни полуоси смазку MOLYKOTE BR2.

4. Залейте масло в коробку переключения передач, как описано здесь.

5. Повторите операции, описанные в пунктах № 16-19 для левого привода, с правой стороны автомобиля.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта.

голоса

Рейтинг статьи

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

1. Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
2. Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
3. Во время езды автомобиль постоянно тянет в одну из сторон.
4. Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
5. На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

Как Поменять Пыльник Шруса На Рено Логан

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

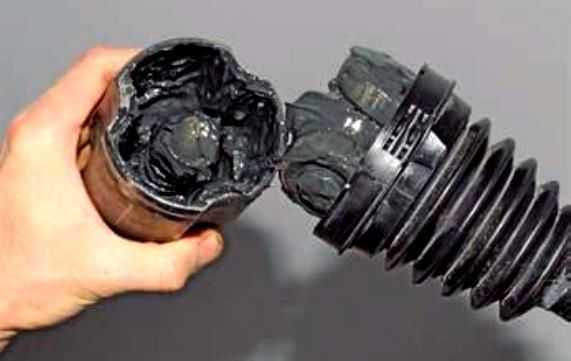

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Когда нужно осуществлять замену?

Производим замену внутреннего и наружного пыльника

Для начала, автомобиль нужно установить на подъёмник.

1. Снимаем колесо (в зависимости от стороны – левое или правое)
2. Отсоединяем крепление шаровой опоры к поворотному кулаку автомобиля.
3. Специальным инструментом, желательно пневмо-пистолетом, откручиваем гайку шарнирно углового соединения.
4. Постепенно, отодвигая ступицу колеса, выводим из лицевого зацепления нужную нам деталь.
5. Плоской отверткой поддеваем края хомута, после чего снимаем его. Данную операцию стоит проводить с двумя хомутами.
6. Подвяжите поворотный кулак таким образом, чтобы он не мешал вам в процессе замены чехла.
7. Сняв пыльник с края ШРУСа, держась одной рукой за шлицевую часть, с другой стороны наносим удары молотком в тыл соединения.
8. Угловое соединение без труда снимется из зацепления, после чего можно снять деталь с приводного вала.
9. Выдавите смазку в центр углового соединения, после чего наденьте защитный элемент на привод и установите деталь в обратной последовательности.
10. Установите металлические хомуты, после чего зажмите их с помощью клещей.

Работу по замене внутреннего пыльника Рено Логан можно производить несколькими способами.

1. Сняв наружную часть углового соединения, добраться до внутреннего пыльника, после чего произвести демонтаж хомутов и самой детали. Установку производить в обратной последовательности.
2. Другой способ предусматривает снятие всего привода в сборе. Такой метод наиболее эффективный и удобный, нежели первый.

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.
