Замена лампы ближнего света Рено Логан: как выбрать и поменять

Смена источников освещения задней блок фары

Откручиваем две пластиковые гайки, которые крепят задний фонарь внутри багажника. Снимаем фонарь, не отсоединяя от него колодку проводов.

Чтобы поменять габаритный свет в задних фонарях, внутри багажника Рено Логан 1 необходимо открутить две гайки крепления лампы, они пластиковые. Сняв фонарик, с него снимается прокладка из поролона, затем вытаскиваются 2 пластиковые защелки, после чего снимается держатель со всеми осветительными приборами.

Снимите пенопласт с лампы. Нажимаем на две пластмассовые зажимы и извлекаем держатель из корпуса горелки.

Чтобы вынуть лампочку указателя поворота из патрона, нажмите на нее и поверните против часовой стрелки. Новый P21W устанавливается в обратном порядке. Также заменены противотуманные фары и сигналы заднего хода. Комбинированный P21 / 5W (размер плюс тормоза). На каждом носителе возле картриджей указана мощность осветительного прибора.

Нажав и повернув комбинированный габаритный фонарь и стоп-сигнал против часовой стрелки, выньте его из держателя держателя. Мощность источника света указана на держателе рядом с каждым картриджем.

Замена лампы ближнего света

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется). Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”.

Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия

После того как АКБ была убрана со своего места мы видим соответственно саму блок фару, по центру которой установлена пластиковая крышка, с фиксатором сверху. Чтобы убрать это крышку и добраться непосредственно к лампочке надо надавить большим пальцем одной руки на своеобразную лапку (фиксатор), и одновременно снизу вытянуть крышку на себя

Так как пластик достаточно податливый, никаких сложностей в этом процессе возникнуть не должно.

Снятие пластиковой заглушки

Когда мы удалили пластиковую крышку, мы видим резиновый уплотнитель и колодку с проводами, которая подключена к лампочке. Сначала следует аккуратно вынуть колодку, держать при этом её необходимо только за корпус, а затем и сам уплотнительный чехол.

Необходимо снять колодку питания лампы

Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.

Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.

Замена габаритов или указателя поворота

Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.

Как поменять

Выбираем производителя

Настройка

На заметку!

Лампы ближнего и дальнего света, которые установлены в автомобиль – галогеновые. Это говорит о том, что трогать их колбы перед монтажом и эксплуатацией категорически не рекомендуется.

У вас возникнет резонный вопрос: А почему?! И мы Вам ответим! Жировые пятна, которые пальцы оставляют на всём к чему прикасаются, а в нашем случае на галогеновой лампе, очень неблагоприятно сказываются на сроке службы этой самой лампы. Всем известно, что подобные световые устройства имеют очень высокую температуру во время работы, поэтому если вы случайно задели свою лампочку руками, то можете не сомневаться, что на месте этого соприкосновения, появится черный нагар, который в последствии будет еще больше тускнеть и чернеть нагревая саму колбу, что впоследствии может привести к её вздутию и разрушению.

Поэтому, работы по монтажу стоит проводить в перчатках, а если такой возможности нет, то перед установкой лампы убедитесь в её чистоте.

Теперь вы сами знаете, что в таком деле, как замена лампочки, нет ничего сложного и весь процесс от начала и до завершения всех работ составил в пределах 15-20 минут, что позволяет проводить их просто на стоянке у своего дома.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Рено Логан

Что потребуется для самостоятельного ремонта Renault Logan?

1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
2. Лампочки габаритного света W5W (4 шт) (как на фото)
3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках. Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

• чистые тканевые или резиновые перчатки;
• 4 штуки галогеновых лампочек с цоколем W5W;
• спирт для протирки колб;
• отвертка с жалом под крест;
• ключи на 8 и 10;
• для демонтажа аккумулятора понадобится головка на 13;
• удлинитель;
• ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Какие лампочки понадобятся

Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:

В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями – P21/5W.

Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.

Диодные аналоги W5W и P21/5W

А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:

• крестообразная отвертка (только для Рено Логан I);
• хлопчатобумажные перчатки;
• лампочки на замену.

Артикулы и параметры подходящих ламп

Габаритный свет Рено Логан реализован галогеновыми светильниками с цоколем W5W для передних фар и P21/5W — для задних. Такова заводская комплектация, изменять которую по действующим правилам запрещено. Однако, многие пользователи предпочитают ставить более яркие и экономичные светодиодные лампочки. Обычно используются конструкции с 13 кристаллами.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2020, 2020, 2020 и 2020 года, можно купить аналоги от 2020, 2020 и 2020 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2020, 2020, 2020 и 2020 года, можно купить аналоги от 2020, 2020 и 2020 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2020 — обыкновенное прозрачное, а начиная с 2020 и по настоящее время — оранжевый отражатель.

Регулировка Света Фар Рено Сандеро 2012

Предохранители и реле монтажных блоков Рено Логан 1.4

Способы замены ламп

Замена лампы ближнего света

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)

Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”.Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия

После того как АКБ была убрана со своего места мы видим соответственно саму блок фару, по центру которой установлена пластиковая крышка, с фиксатором сверху. Чтобы убрать это крышку и добраться непосредственно к лампочке надо надавить большим пальцем одной руки на своеобразную лапку (фиксатор), и одновременно снизу вытянуть крышку на себя

Так как пластик достаточно податливый, никаких сложностей в этом процессе возникнуть не должно.Снятие пластиковой заглушки

Когда мы удалили пластиковую крышку, мы видим резиновый уплотнитель и колодку с проводами, которая подключена к лампочке. Сначала следует аккуратно вынуть колодку, держать при этом её необходимо только за корпус, а затем и сам уплотнительный чехол.Необходимо снять колодку питания лампы

Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.
Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.

Замена габаритов или указателя поворота

Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.

Тип лампы h4

Лампы с цоколем h4 имеют двухпроводную конструкцию и могут одновременно выполнять две функции: ближний свет и дальний свет. Эта универсальность экономит место в фаре Renault Logan, обеспечивая оптимальный баланс и настройку обеих функций. Однако есть и недостатки:

• цена ламп х4 выше стоимости других образцов;
• при выходе из строя одного потока второй продолжает нормально работать, однако придется менять лампу целиком;
• срок службы двухниточных светильников меньше, чем у одножильных.

Главное достоинство лампочек х4 — простота замены. Гораздо проще сориентироваться в конструкции фары, и меньше шансов по ошибке удалить не ту лампу, если она только одна. Кроме того, нужно 2 единицы вместо 4, что дешевле даже с учетом разницы в стоимости приборов h7 и h4.

Какая лампа подойдет для Логана первого поколения

Штатные лампы в оптике фар Логан Рено первого поколения — галогенные лампы h4. Мощность приборов 55/60 Вт (ближний / дальний свет). Используется для автомобилей 2004-2013 годов выпуска (предстайлинговые модели). Галогенные лампы устанавливаются на заводе, хотя есть и другие типы светильников h4, подходящие для установки в налобный фонарь Logan.

Какая подойдет для второго поколения

На втором поколении Logan дальний и ближний свет обеспечивается двумя отдельными лампами h7. Это позволяет оптимизировать работу осветительных приборов, поскольку часто возникает ситуация, когда из-за перегоревшей нити накаливания пользователю приходится избавляться от исправной лампы и лампы-полуфабриката. У использования двух блоков есть и обратные стороны — они удорожают приобретение ламп, увеличивают нагрев внутри корпуса блока фары.

Размер самого корпуса тоже пришлось увеличить, но ненамного. Заводская модель представляет собой галогеновую конструкцию, демонстрирующую оптимальное сочетание качества и свойств. Примечательно, что поменять тип осветительных приборов без последствий невозможно: по действующим правилам смена типа лампы считается несанкционированным вмешательством в конструкцию автомобиля и влечет штрафные санкции.

Выбираем производителя

Список производителей автомобильной светотехники длинный, его целиком составить крайне сложно и непрактично. Легче выделить несколько известных компаний, которые предоставляют на рынок образцовые и эталонные модели с различными отличительными характеристиками и возможностями. Среди самых популярных компаний:

• Philips;
• Osram;
• Бош;
• Электрическая общая;
• Който;
• МОГ.

Ближний свет и габариты

Блок фара Рено Меган 2 с тыльной стороны. 1 — Люк лампочки указателя поворотов. 2 — Люк доступа к лампочке ближнего света. 3 — Люк блока дальнего света и габаритных огней. (Ссылка на источник фото) Кликните, чтобы увеличить

Для замены ламп в оптике спереди Рено Меган 2 поколения предусмотрен технологический лючок в подкрылке колеса. После его снятия, для смены световых устройств выполняются следующие операции:

На тыльной части оптики снимается защитный кожух лампы ближнего света, там же установлены габаритные лампочки.

Пластиковая крышка лючка с креплением на замках и отверстие в подкрылке

От цоколя отсоединяется колодка с проводами питания.

Отжимается фиксатор пружинного типа, и выводится из прорези в цоколе.

• Вытягивается и меняется поврежденный световой элемент – ближний свет или габариты.
• Заводится в технологическое отверстие фиксатор пружинного типа, и остальные детали в обратной последовательности.

Самостоятельная замена тросов ручника Рено Меган 2

Ремонт оптики на Логане

У Рено Логан, как и у многих классических ВАЗов, за дальний и ближний свет в фаре отвечает одна лампа, ее-то мы и будем менять.

Если меняется лампа на левой фаре (по ходу движения), то сначала снимаем аккумуляторную батарею, иначе добраться до лампы будет проблематично.

Чтобы добраться до лампы первым делом снимаем заднюю крышку фары, аккуратно поддев ее чем-то острым.

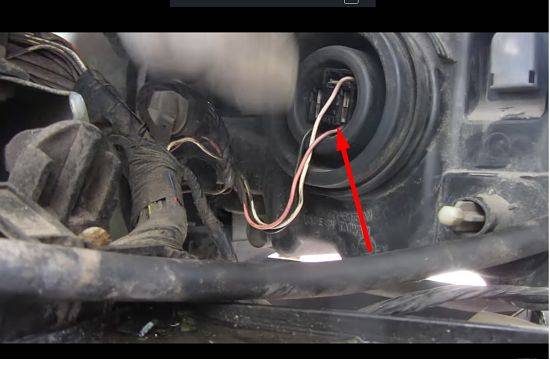

Под крышкой находится штекер с проводами, который нужно аккуратно извлечь, не повредив при этом проводку.

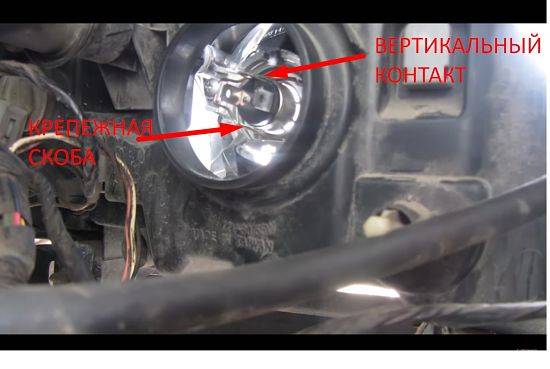

После этого, сняв руками уплотнительное кольцо, приступаем непосредственно к демонтажу лампы, которая крепится классическим способом, т. е. металлической скобой, которую надо подать вверх, чтобы она легко снялась.

Откинув скобу в сторону, можно, взяв за цоколь, извлечь лампу.

Важно! Ни в коем случае не прикасайтесь к лампе голыми руками, только через чистые перчатки или чистую ветошь. Жирные следы пальцев «смертельны» для колбы

Рекомендуем: Самостоятельно меняем помпу на «Рено Логан»

Взяв новую лампу, устанавливаем ее в обратной последовательности. Попав в специальные пазы и зафиксировав лампу пальцем, накидываем крепежную скобу и фиксируем ее. Один из контактов лампы должен быть расположен вертикально.

Затем надеваем уплотнительное кольцо и подсоединяем контакт с проводами.

Одеваем колпачок, и работа по замене лампы ближнего и дальнего света закончена. На правой фаре делаем то̶̶̶ же самое, за исключением того, что снимать аккумулятор не нужно.

Ещё кое-что полезное для Вас:

• Замена термостата на Renault Logan
• Как выполняется замена охлаждающей жидкости на Рено Логан
• Как самостоятельно измерить компрессию в двигателе Renault Logan или Sandero

Мы рассказали, как сменить лампу дальнего и ближнего света на фаре Рено Логан, не снимая ее со своего места. Но есть варианты попроще: произвести замену на снятой фаре, это и удобнее и проще. Чаще всего это делают, когда меняют лампу на более мощную, на только что купленной фаре, или если фара снималась с целью замены.

В любом случае, менять лампочки предпочтительнее на снятой фаре, хотя это требование не обязательное, об этом мы и расскажем. Надеемся, с нашей помощью начинающие водители сэкономят время и средства. Ведь хотя фары на Рено Логан разных годов выпуска одинаковые, каждая имеет свои нюансы.

Выбираем производителя

В заводском исполнении на Рено монтируются осветительные приборы компании Филлипс. Элементы в штатной установке показывают большой период эксплуатации – до 40 000 км пробега. После замены аналогичная деталь прослужит до 10 000 км.

Среди компаний, специализирующихся на производстве автомобильных огней типа H4, выделяются:

• Philips;
• Narva;
• Osram;
• Bosch;
• Koito;
• LynxAuto;
• Тесла;
• Маяк;
• Диалуч.

Галогеновая оптика от этих производителей характеризуется высоким качеством и хорошими осветительными данными. Для ламп Renault Logan предусмотрена мощность 55/60 Вт. В отдельной комплектации может присутствовать техническая пометка +30/50%. Это маркировка обозначает усиление светового потока на определенное количество процентов.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Иная оптика Рено Дастер

Замена ламп световых приборов, виды ламп

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой

Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.

Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

Лампы применяемые на Renault Logan

Наименование	Обозначение по ЕЭК	Мощность, Вт	Позиция на фото
Блок-фара:
лампа дальнего/ближнего света	Н4	60/55	1
лампа переднего указателя поворота	PY21W	21	5
лампа габаритного света	W5W	5	7
Лампа противотуманной фары	Н11	55	2
Лампа бокового указателя поворота:	WY5W	5	6
с белым рассеивателем с оранжевым рассеивателем	W5W	5	7
Задний фонарь:
лампа указателя поворота	P21W	21	4
лампа габаритного света и сигнала торможения	P21/5W	21/5	3
лампа противотуманного света	P21W	21	4
лампа света заднего хода	P21W	21	4
Лампа дополнительного сигнала торможения	P21W	21	4
Лампа фонаря освещения номерного знака	W5W	5	7
Лампа фонаря освещения багажника	W5W	5	7
Лампа плафона освещения салона	W5W	5	7
Лампа индивидуального освещения	W5W	5	7
Лампа фонаря освещения вещевого ящика	W5W	5	7
Лампа подсветки прикуривателя	W1.2W	1,2	8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием	W1.2W	1,2	8

то-же на картинке

Замена ламп блок-фары — дальнего и ближнего света

Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

Тип лампочки: Н4.

Замена лампы габаритного фонаря

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.

Тип лампочки: W5W.

Замена ламп указателей поворота

Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.

Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

Тип лампочки: PY21W.

Чистка фар

Фары оборудованы стеклом из поликарбоната.

Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.

Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено. Использование моющих средств, содержащих спирт, запрещено

Использование моющих средств, содержащих спирт, запрещено.

Замена ламп задних фонарей

Выкрутите винты 1 и извлеките блок задних фонарей.

Снимите пеноматериал 2.

Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

Тип лампочки: Р 21W.

Замена лампы фонаря освещения номерного знака

Освободите патрон 9 с помощью инструмента типа плоской отвертки.

Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену.

Меняя лампочки габаритных огней в передних блок-фарах, совсем необязательно эти фары снимать, как рекомендует большинство ресурсов в сети. Даже моя рука (а она не самая изящная) в состоянии добраться до патрона габаритов, расположенного с тыльной стороны фары. Если кому-то мешает аккумуляторная батарея, ее можно снять. Мне она не мешает.

Итак, открываем капот моторного отсека и начинаем замену. Правая блок фара. Просовываем руку в щель между аккумулятором и кузовом и на ощупь отыскиваем патрон габаритных огней. Внешне он выглядит так:

Проворачиваем патрон на 90 градусов против часовой стрелки и вынимаем его вместе с лампочкой.

Демонтируем лампочку простым выдергиванием и на ее место ставим новую. После этого производим все действия в обратном порядке: устанавливаем патрон на место и фиксируем его поворотом на 90 градусов по часовой стрелке.

С левой фарой все несколько сложнее, поскольку щель намного уже и подбираться к патрону придется со стороны блока основного света. Моя рука в эту щель пролазит, если твоя нет, то придется частично разобрать блок-фару. Снимаем пластиковую защитную крышку с люка основного света.

Отключаем питание основного света, отсоединив разъем. Снимаем резиновый уплотнитель.

Это интересно: ДТВВ: что это за датчик и на что он влияет

В результате щель станет шире, и в нее легко можно будет пролезть. Точно так же снимаем патрон, меняем лампочку, вставляем патрон, не забываем поставить уплотнительный манжет и подключить колодку питания основного света.

Для владельцев Рено Логан II процесс замены ламп передних габаритных огней отличается несущественно. Единственное отличие состоит в том, что патрон лампы габаритных огней закрыт защитной крышкой. Поэтому выполняем следующие действия:

1. Нащупываем и снимаем крышку (маленькую).
2. Нащупываем и снимаем патрон (поворотом).
3. Меняем лампу.
4. Устанавливаем патрон и надеваем крышку.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Какие лампы стоят в передних фарах Рено Логан

• лампа ближнего/дальнего света — H4 (примерно 150 рублей);
• лампа поворотника — PY21W (примерно 45 рублей);
• лампа габарита — W5W (примерно 20 рублей).
