Замена лампы стоп-сигнала Рено Логан

Замена лампы дополнительного стоп сигнала Рено Логан — рассмотрим во всех подробностях

Чтобы вас не прижали к заднему бамперу, водители должны видеть, что вы собираетесь затормозить. Но если перегорел стоп-сигнал или лампа в задних фонарях, в темноте вас просто не увидят. Сегодня расскажу о замене лампочки стоп-сигнала на Рено Логан.

Пошаговое руководство

1. Открываем багажник и находим технологическую дырку для доступа к замене лампы. 2. Вставляем руку в технологическое отверстие и обхватываем корпус лампы. 3. Поверните корпус против часовой стрелки и снимите его.

4. Чтобы снять лампу, нажмите на нее и поверните против часовой стрелки. 5. Вставьте лампу в корпус и поверните по часовой стрелке. 6. Вставьте корпус с новой лампой в патрон и поверните по часовой стрелке.

Замена лампочки стоп сигнала на Рено Логан

Описание для до рестайлинговых

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Предохранители

Если после того как все заменили ближний свет по прежнему не горит, нужно проверить состояние предохранителей, которые располагаются в салоне автомобиля с левой стороны. За левый ближний свет отвечает предохранитель F9, а за правый F10. Если поменяв их проблема не решилась, тогда следует обратится за помощью к специалистам.

Помимо световых элементов которые помогают освещать дорогу в темное время суток в современных автомобилях имеется и стоп сигнал Рено Сандеро не является исключением. Если по каким либо причинам стоп-сигнал вышел из строя дальше передвигаться на автомобиле не рекомендуется, так как это может спровоцировать аварийную ситуацию на дороге.

Среди самых распространённых поломок можно выделить следующие:

• Один из фонарей торможения перестал работать
• Вовремя нажатия педали тормоза оба элемента не работают
• Дополнительная лампа стопа не работает

В этом случае первым делом проверяется предохранитель имеющий маркировку F3 с мощностью 10 Ампер. Если после замены изменений не происходит, нужно проверить состояние проводки сделать это можно при помощи тестера.

Замена

Если требуется замена, то первым делом нужно снять фару, а затем проделать следующие действия:

На этом работы по замене стоп сигналов можно считать завершёнными.

Подводя итог можно сделать вывод что, от того насколько исправно освещение и габариты Рено Сандеро Степвей будет зависеть безопасность водителя во время движения. Поэтому в случае выхода из строя световых элементов, нужно произвести их замену как можно скорей, тем более сам процесс не вызывает какого либо труда,и все работы можно произвести самостоятельно.

Добрый день! не нашел аналогичной темы, пишу здесь. Проблема такова — стоп огни то горят, то не горят. Значит лампы и предохранитель в поряде. Заехал к официалам, товарисч посмотрел в районе педальки подергал проводок — вроде стали гореть. теперь опять то горят то не горят. ЧТо делать? какой провод подергать у педали? прошу помочь. спасибо

Добрый день! не нашел аналогичной темы, пишу здесь. Проблема такова — стоп огни то горят, то не горят. Значит лампы и предохранитель в поряде. Заехал к официалам, товарисч посмотрел в районе педальки подергал проводок — вроде стали гореть. теперь опять то горят то не горят. ЧТо делать? какой провод подергать у педали? прошу помочь. спасибо

так и должно быть, на счет центрального ищите по проводке где обрыв или окисел

Не должно так быть, стопари загораются и при выключенном зажигании, это точно, для безопасности буксировки например

При буксировке надо зажигание включать, чтобы стопы и поворотники работали. Всё нормально, кроме неработающего допстопа. Но это отдельная песня, к лягушке и подрулевому отношения точно не имеющая. Смотрите провод на допстоп и лапочку.

Выбор лампы

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену.

Меняя лампочки габаритных огней в передних блок-фарах, совсем необязательно эти фары снимать, как рекомендует большинство ресурсов в сети. Даже моя рука (а она не самая изящная) в состоянии добраться до патрона габаритов, расположенного с тыльной стороны фары. Если кому-то мешает аккумуляторная батарея, ее можно снять. Мне она не мешает.

Итак, открываем капот моторного отсека и начинаем замену. Правая блок фара. Просовываем руку в щель между аккумулятором и кузовом и на ощупь отыскиваем патрон габаритных огней. Внешне он выглядит так:

Проворачиваем патрон на 90 градусов против часовой стрелки и вынимаем его вместе с лампочкой.

Демонтируем лампочку простым выдергиванием и на ее место ставим новую. После этого производим все действия в обратном порядке: устанавливаем патрон на место и фиксируем его поворотом на 90 градусов по часовой стрелке.

С левой фарой все несколько сложнее, поскольку щель намного уже и подбираться к патрону придется со стороны блока основного света. Моя рука в эту щель пролазит, если твоя нет, то придется частично разобрать блок-фару. Снимаем пластиковую защитную крышку с люка основного света.

Отключаем питание основного света, отсоединив разъем. Снимаем резиновый уплотнитель.

Это интересно: ДТВВ: что это за датчик и на что он влияет

В результате щель станет шире, и в нее легко можно будет пролезть. Точно так же снимаем патрон, меняем лампочку, вставляем патрон, не забываем поставить уплотнительный манжет и подключить колодку питания основного света.

Для владельцев Рено Логан II процесс замены ламп передних габаритных огней отличается несущественно. Единственное отличие состоит в том, что патрон лампы габаритных огней закрыт защитной крышкой. Поэтому выполняем следующие действия:

1. Нащупываем и снимаем крышку (маленькую).
2. Нащупываем и снимаем патрон (поворотом).
3. Меняем лампу.
4. Устанавливаем патрон и надеваем крышку.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Какие лампы стоят в передних фарах Рено Логан

• лампа ближнего/дальнего света — H4 (примерно 150 рублей);
• лампа поворотника — PY21W (примерно 45 рублей);
• лампа габарита — W5W (примерно 20 рублей).

Возможные неисправности освещения при торможении

1. При торможении не горит один фонарь;
2. При включении не горят оба фонаря сигналов торможения;
3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
2. Следующим шагом будет снятие разъёма с проводами;
3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Основные причины

Какой датчик выбрать? Какие есть аналоги?

Новый стоит около 900 рублей оригинал и 150-600 рублей аналоги. Среди аналогов неплохо себя зарекомендовал датчик FAE, стоимостью примерно 450 рублей. Ходит долго, у меня такой уже полтора года. Сомневаетесь — берите оригинал.

Дешевые «лягушки» стопов делает небезызвестная фирма LOGEM. Точнее, не делает, а отбирает выбраковку с завода Renault. Их датчики выглядят как оригинальные, точнее они и есть оригинальные, только бракованные. Служат от двух недель до полутора месяцев и под замену. К сожалению отличить от оригинала их нельзя. Единственное что их выдает это дешевая цена 150-180 рублей. Не советую к покупке!!

З.Ы. Как вариант можно попробовать отремонтировать, как это сделать рассказано тут.

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

1. Перестал подавать признаки свечения один из фонарей торможения.
2. Оба элемента не загораются во время активации педали тормоза.
3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан. Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

• отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
• отсоединяем подводящий проводной разъем;
• для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика. Если подача напряжения имеет место, переходим к непосредственной проверке самих ламп. Установка датчика на прежнее место такая же элементарная процедура, как и снятие. Каким же образом осуществляется замена лампы дополнительного стоп сигнала?

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. Разъем. Достаточно распространенная проблема – подгорание контактов

Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать

Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Сейчас читают: Комплексная замена тормозных колодок Renault Logan с видео инструкцией | Новый Logan

Но если выгорело окончательно, то придется колодку заменить.

Такая колодка, конечно, ремонту не подлежит

Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.

Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.

За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:

• F03 – стоп-сигналы, указатель заднего хода;
• F04 – указатели поворотов;
• F18 – габаритные огни, левый борт;
• F19 – габаритные огни, правый борт;
• F20 – задняя противотуманная фара.

Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.

Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1

Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.

Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.

Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.

Местоположение концевика указателя заднего хода в Рено Логан 1

Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.

Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.

Предохранители и реле монтажных блоков Рено Логан 1.4

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Используемый инструментВот такие получаются отверстияВставляем светодиоды

Вот так фара выглядит в выключенном состоянии.

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов.

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:

• 100 шт. светодиодов — 60 руб.
• Термоклей из фикспрайса — 50 руб.
• 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Предыдущая

Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено Логан 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.

Замена лампочки стоп-сигнала

В основном замена лампы может потребоваться в случае, если она перегорела, а вот что делать, если вы заменили лампу, а она по-прежнему не горит — в этой статье.

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

1. Открываем багажник.
2. Отгибаем обивку багажника.
3. Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

При замене не дотрагивайтесь до колбы лампы, попавший на нее жир ускорит выход ее из строя.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

1. Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

Крути против часовой стрелки, как на фото

Извлекаем плафон и лампу

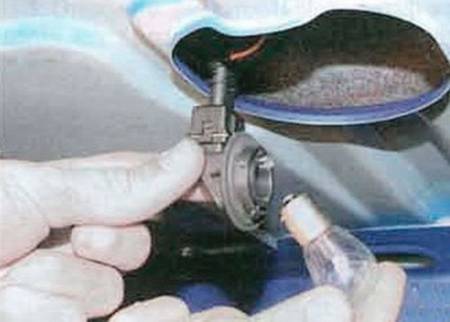

Извлекаем лампу из патрона

Выбор лампы

1. Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
2. Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V

Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы

При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей

Подбирайте приборы со светимостью 2000-3000 К.

Примером такой лампочки может стать Osram LEDriving-Premium. По заявлению производителя срок службы ее около 5 лет. Экономия энергии по сравнению с обычной галогенкой до 80%.

Подводим итоги
