Рено Сандеро Степвей лампа ближнего света

Какие лампы применяются в Renault Sandero

Лампа ближнего света H4 12V/55W

• PHILIPS H4-12-60/55 +30% Vision (P-12342PR Vision) цена от 150 руб
• PHILIPS H4-12-60/55 LONGLIFE ECO VISION (P-12342LLECOC1) цена от 240 руб увеличенный срок службы
• BOSCH H4-12-60/55 Day Time Long Live (1987302048) цена от 300 руб увеличенный срок службы
• BOSCH H4-12-60/55 Pure Light (1987302041) цена от 140 руб
• KOITO H4-12-60/55 Вт (0456E) от 190 руб
• MTF H4-12-60/55 +30% Standard (HS1204) цена от 130 руб
• NARVA H4-12-60/55 (N-48881) цена от 120 руб
• OSRAM H4-12-60/55 (O-64193) цена от 140 руб
• PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К цена от 1100 руб комплект

В зависимости от ваших требований к качеству ламп и освещения, можно выбрать либо обычные стандартные лампы, а так же более яркие лампы +30% или одни из самых ярких ламп Philips +130% или Osram +110%. При той же мощности лампы обладают более высокой яркостью, однако это сказывается на ресурсе ламп, срок службы которых около 1 года.

Габаритные лампы W5W 12V

• PHILIPS 12V W5W P-12961 цена от 27 руб
• BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
• OSRAM 12V W5W O-2825 цена от 20 руб
• KOITO 12V W5W 1583 цена от 25 руб
• PHILIPS 12V W5W LONGLIFE ECO VISION увеличенный срок службы цена от 45 руб
• OSRAM 12V W5W Ultra Life увеличенный срок службы цена от 45 руб

Помимо обычных ламп накаливания, в передние габариты, можно установить светодиодные лампы W5W. Их преимущества в более низком потреблении питания, срок службы их дольше обычных, более яркий белый свет. При установке ярких габаритных ламп их можно использовать как ДХО (дневные ходовые огни).

Лампа указателя поворота PY21W

• PHILIPS 12V PY21W LONGLIFE ECO VISION (P-12496LLECOCP) цена от 70 руб увеличенный срок службы
• PHILIPS 12V PY21W янтарная (12496NACP)цена от 65 руб
• BOSCH 12V PY21W янтарная Pure Light (1987302213) цена от 45 руб
• NARVA 12V PY21W янтарная (N-17638) цена от 40 руб
• OSRAM 12V PY21W янтарная (O-7507) цена от 55 руб

Существуют так же светодиодные аналоги ламп указателя поворота, однако для их установки потребуется заменить реле поворотов на специальное реле для диодов, или поменять лампы поворотников все сразу.

Замена лампы ближнего света

Открываем капот и отсоединяем колодку проводов от лампы

Снимаем резиновый пыльник с лампы

Нажимаем на пружинные фиксаторы и вытаскиваем их из пазов

Вынимаем старую лампу и устанавливаем новую

Лампа ближнего света H4 является галогенной, поэтому трогать руками за колбу лампы запрещено. В случае если вы все же дотронулись пальцами до колбы, ее следует протереть спиртосодержащей салфеткой или обработать обезжиривателем.

Замена лампы указателя поворота

Отжав фиксатор, снимаем колодку проводов с патрона лампы

Против часовой стрелки поворачиваем патрон с лампой и вытаскиваем его из фары

• Нажимаем на лампу, поворачиваем ее против часовой стрелки и вытаскиваем из патрона
• Устанавливаем новую лампу и производим сборку в обратной последовательности.

Лампа поворота PY21W, является лампой накаливания, поэтому при установке ее можно трогать руками.

Замена лампы габаритов W5W

1. Габаритная лампа расположена под лампой ближнего света.
2. Поворачиваем патрон лампы габаритов против часовой стрелки и вытаскиваем из фары
3. Потянув лампу на себя вытаскиваем ее, затем берем новую и устанавливаем.
4. В случае установки светодиодных ламп, вам потребуется «угадать» полярность ламп, поэтому советуем включить габариты и производить замену ламп.

Рекомендации при замене ламп на Рено Сандеро

Можно ли установить более мощные лампы взамен обычных — H4 100/90W ?

Таки лампы лучше не устанавливать, так как штатная проводка автомобиля рассчитана на лампы мощностью 60/55W. При установке более мощных ламп увеличивается нагрузка не только на бортовую сеть, но и на генератор. Так же со временем колодка подходящая к лампе в результате перегрева может сплавиться.

Какие лампы лучше установить в Сандеро?

Если вы хотите, чтобы лампы максимально долго служили, советуем приобретать лампы с увеличенным сроком службы. Они специально изготовлены для того, чтобы служить максимально долго.

Для более яркого света советуем установить лампы с увеличенной яркостью либо +30% или +110-130%. Эти лампы обеспечат яркий свет при той же мощности. Однако минус их в малом ресурсе работы.

Выбор

На современном рынке представлено огромное количество ламп, которые отличаются друг от другом типом цоколя. Штатная с завода имеет стандарт H4, имеет две нити и три контакта, с двумя режимами работы. Замена лампочек ближнего и дальнего света имеют одинаковый принцип. Тип цоколя это не единственный отличительный элемент, и при выборе они могут иметь следующие отличительные характеристики:

Так же отличительная черта это производитель, среди которых себя хорошо зарекомендовали следующие фирмы:

Большой популярностью пользуются лампы отечественного производства фирмы Маяк, так как они имеют небольшую цену, а по качеству не уступают импортным аналогам.

Рекомендации при замене ламп на Рено Сандеро

Можно ли установить более мощные лампы взамен обычных — H4 100/90W ?

Таки лампы лучше не устанавливать, так как штатная проводка автомобиля рассчитана на лампы мощностью 60/55W. При установке более мощных ламп увеличивается нагрузка не только на бортовую сеть, но и на генератор. Так же со временем колодка подходящая к лампе в результате перегрева может сплавиться.

Какие лампы лучше установить в Сандеро?

Если вы хотите, чтобы лампы максимально долго служили, советуем приобретать лампы с увеличенным сроком службы. Они специально изготовлены для того, чтобы служить максимально долго.

Для более яркого света советуем установить лампы с увеличенной яркостью либо +30% или +110-130%. Эти лампы обеспечат яркий свет при той же мощности. Однако минус их в малом ресурсе работы.

Как правильно настроить лампы ближнего света

После установки рекомендуется включить ближний свет и проверить качество освещения. При необходимости следует провести регулировку. Для эффективной настройки надо дождаться сумерек, темноты, либо загнать автомобиль в гараж.

Для регулировки вам потребуется крестовая отвертка, которой следует открутить винты. Они находятся на светильнике и обозначены на рисунке ниже цифрами 1 (ручка регулировки в горизонтальной плоскости) и 4 (соответствующий винт для вертикальной).

Следует воспользоваться следующей схемой.

1. На стену гаража или забор парковки мелом наносится разметка. Машину надо подкатить к стенке с горящим ближним светом. Центры световых пятен отмечаются первыми. Затем точки соединяют и определяют центр. Размечаются вертикальные линии.
2. От точек проводятся линии вниз (на 75 мм). Наносится новая горизонтальная черта.
3. Автомобиль отказывается на 3 метра и включается ближний свет.
4. Путем вращения ручки и винта для горизонтальной и вертикальной регулировки надо добиться такого положения света, чтобы граница луча была примерно вровень с нижней горизонтальной линией.

Если самостоятельно отрегулировать не получается, можно обратиться на станцию техобслуживания или в автомастерскую. Окончательно проверить правильность положения пучков света получится, если вы выедете на ровную дорогу, когда будет темно.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Важность правильной настройки осветительных приборов

Для более лучшей работы осветительных приборов на Renault Sandero следует провести регулирование светового пятна. Данный аспект позволяет повысить эффективность световых приборов на Степвей. Процедура регулирования луча несложна. Для этого необходимо лишь наличие свободного времени и крестовой отвертки.

Настройка ламп производиться в гаражном боксе либо в вечернее или ночное время суток. Это даст возможность точно проследить за направленностью луча.

Регулировка выполняется винтами, которые находятся с левой стороны корпуса светильника в торце и с правого края задней его стенки. Выкручивая или закручивая их, можно добиться наилучшего вариант свечения. Также следует использовать специальное устройство, которое предназначено именно для регулировки светового луча. Оно продается на полках любого автомагазина.

Лампа ближнего света в Рено Сандеро – выбор и замена

Выбор

Особенности галогенных ламп

В настоящее время на рынке автозапчастей предлагают большой выбор ламп. Прежде всего они различаются типом цоколя. Галогенная лампочка ближнего света в Рено Сандеро, которая устанавливается в заводской комплектации, соответствует стандарту h5. Она имеет три контакта и две нити, т.е. способна работать в двух режимах.

Таким образом, замена лампы ближнего света в Сандеро не отличается от процесса замены лампочки дальнего освещения. Однако, выбор не ограничивается типом цоколя, так как на рынке представлены осветительные элементы от разных производителей, которые обладают разными характеристиками

Поэтому при покупке необходимо обратить внимание на следующие характеристики осветительного элемента:

ХарактеристикиНаилучшее значениеДолговечностьДо 1500 чЯркостьДо 1550 ЛмЦвет светового потокаОт желтого до голубоватого (псевдоксенон)Мощность45-60 Вт

Что касается производителей, то хорошо себя зарекомендовали следующие бренды:

• Philips;
• Osram;
• Bosch и др.

Следует отметить, что в последнее время среди автолюбителей также стали пользоваться популярностью отечественные лампы «Маяк». Дело в том, что цена на них значительно ниже, чем на импортные аналоги. В то же время они не уступают им по качеству.

К тому же в этом случае приборы головного освещения будут одинаково светить.

Другие типы ламп

Помимо «галогенок» в продаже также можно встретить ксеноновые и светодиодные осветительные элементы, например, противотуманные фары для ВАЗ 2110. Они обладают множеством достоинств, в чем можно убедиться из их характеристик:

СветодиодныеКсеноновыеЯркость2000 Лм3300 ЛмДолговечностьДо 50000чДо 3000чМощность40 Вт35 ВтЦвет светового потока4300-7000 К4300-7000 К

Однако, наряду с достоинствами они имеют и ряд недостатков:

• Замена лампы ближнего света в Рено Сандеро на «ксенон» или «светодиоды» не может быть выполнена самостоятельно, так как это процедура требует установки дополнительного оборудования, а также вмешательства в ПО.
• Стоимость «ксенона» и «светодиодов» значительно выше стоимости «галогенок».
• Свет обладает меньшей проникающей способностью, чем световой пучок «галогенок», поэтому в сырую погоду они уступают последним.

В результате галогенные лампочки остаются наиболее популярными, так как по ряду параметров превосходят новинки. Соответственно, каждый водитель должен сам решить, какая лампа ближнего света в Сандеро будет оптимальной в его случае. (См. также статью Регулировка фар Киа Сид: особенности.)

Замена лампы

Замена лампочки ближнего света в Рено Сандеро осуществляется в таком порядке:

• Прежде всего нужно открыть капот и отсоединить клемму аккумулятора. Если выполняется замена лампы с левой стороны, то аккумулятор нужно полностью снять, чтобы обеспечить доступ к тыльной стороне фары.
• Далее надо отсоединить колодку от контактов. Для этого следует взяться за пластиковый корпус колодки и потянуть ее на себя.

• Затем нужно снять своими руками резиновый уплотнитель.
• После этого надо пальцем нажать на пружинный фиксатор и вывести его из фиксирующего крючка.
• После этого нужно извлечь старую лампочку и установить на ее место новую.

• Далее работа выполняется в обратном порядке – цоколь прижимается пружинным фиксатором, устанавливается на место резиновый уплотнитель и на контакты надевается колодка.
• В завершение работы нужно подключить аккумулятор и проверить работу головного освещения.

Если же вы все же взялись за стекло, его нужно протереть спиртом.

Вот и вся инструкция по замене ламп. Вся вышеописанная процедура, как правило, занимает несколько минут.

Замена предохранителей

Если после вышеописанной процедуры все равно не горит ближний свет в Рено Сандеро, следует проверить предохранители. Они расположены в салоне, в левом торце панели приборов.

За ближнее освещение отвечают предохранители F9 (левая фара) и F10 (правая фара). Следует отметить, что не всегда можно визуально заметить повреждение предохранителя. Поэтому для проверки, следует установить новый защищающий элемент.

Если же проблема не связана с предохранителями, необходимо обратиться за помощью в сервисный центр.

Вывод

При выборе лампочки головного освещения для Сандеро, следует обращать внимание на основные ее характеристики, которые мы рассмотрели выше. Что касается самого процесса замены, то он не имеет никаких сложностей

Для этого нужно лишь выполнить несколько действий в описанном порядке.

Ознакомиться с дополнительной информацией по озвученной теме можно из видео в этой статье.

Читать далее…

Renault Cover new.indd

Потянув лампу, вынимаем ее из патрона.

Устанавливаем новую лампу W5W в обратной последовательности.

Подробнее с устройством, техобслуживанием и ремонтом Renault Sandero, Sandero Stepway и Logan можно ознакомиться в нашей Википедии (ссылка)

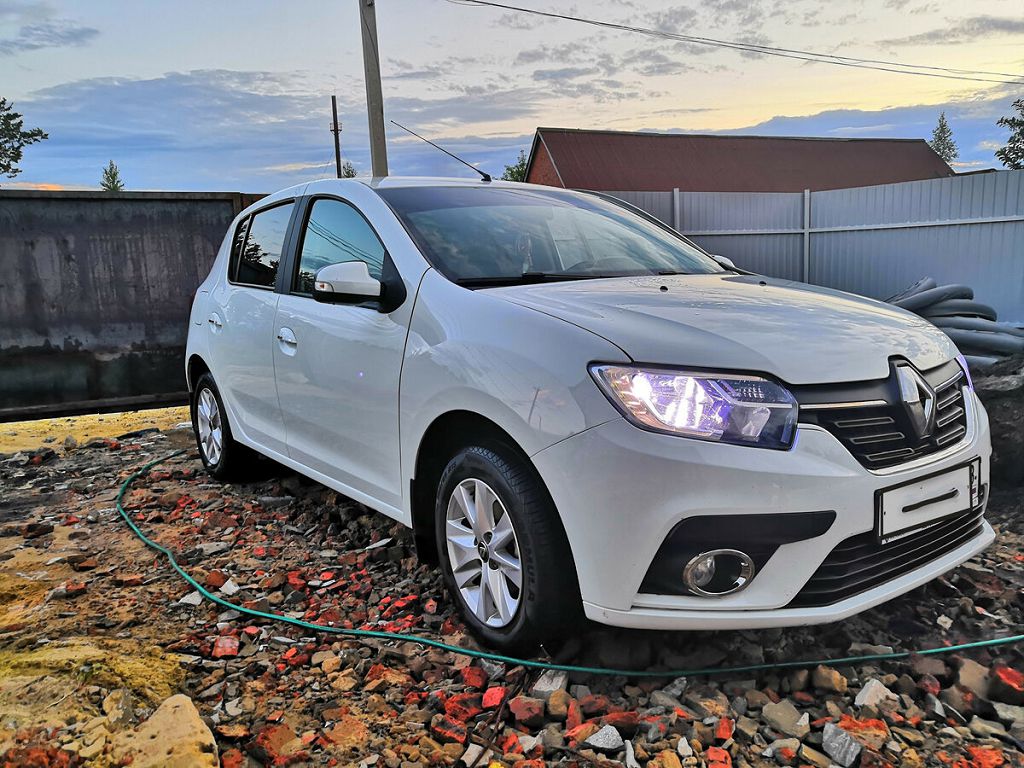

Доброго здоровья всем, уважаемые форумчане!Замена ламп головного света в фарах-это в общем-то, стандартная, всем знакомая, процедура.И вот по прошествии 2 года 9 месяцев, с момента приобретения, при пробеге прибл.52тыс.км., я тоже столкнулся с этой проблемой.В один прекрасный момент не зажглась лампа ближнего света.

Старые лампы, а с завода были установлены лампы “OSRAM”, на мой взгляд, отслужили отнюдь не плохо.Это, конечно, при условии, что в светлое время у меня горят лампы ДХО, и если-бы ДХО не было, то срок службы ламп ближнего света, был-бы короче.Ну и, конечно, как профессиональному электрику, мне не давала покоя мысль о существовании устройств, продлевающих срок службы галогеновых ламп.Такие устройства мы применяли для галогенных и простых ламп накаливания в “точечных” светильниках. И они не плохо себя зарекомендовали.За счёт плавного розжига(включения), лампочки реже приходилось менять.Такое устройство было придумано и для автомобилей, как раз для ламп с цоколем Н7.Информацию о нём, и какой провод у нас плюс, а какой минус, я впервые прочитал у нашего уважаемого форумчанина Владимира “NANO-MAN”.Очень меня оно заинтересовало.Естественно я его приобрёл.И вот пол-года оно ждало своего часа.Приобретал вот здесь:xn--80agwj1f.xn--p1ai/kat…-lamp-blizhnego-sveta-n7/Стоимость устройства — 540 руб. комплект.

Теперь о главном…Вопрос:”какие новые лампы приобретать?” — стоял уже давно.Информации было перелопачено много.Взвесив все “за и против”, выбор пал на галагеновые лампочки BOSCH Pure Light H7 12v55Wпо очень смешной цене 148 руб. за штуку.Приобретал в “Автодок”. Артикул — 1987302071

Почему именно они? Ну, во первых-это обычные галогеновые лампы, без всяких наворотов.Во вторых — конечно цена.В третьих — это положительные отзывы людей, использовавших эти лампы, а так-же данные одного из рейтингов:www.drive2.ru/l/464204739349840333/markakachestva.ru/rating-…04-luchshie-lampy-h7.htmlВ четвёртых — мне нужен был простой более-менее яркий свет, так-как в вечернее время я пользуюсь очками и исползую накладные жёлтые стёкла для лучшей видимости и меньшего ослепления встречных фар.(о них я писал в одном из своих постов в БЖ).То-есть OSRAM ALLSEASON мне не подходил, так-как куда-же ещё желтее…Да и просто хотелось попробовать что-то новое, отличное от вездесущих “OSRAM” и “Philips”.Нет, без обид…я ничего не имею против ламп этих фирм.Просто захотелось и всё…

И так настал день замены.Мы сейчас как раз работаем в здании будущего автосервиса.И директор, мой приятель, любезно пустил меня в одно из помещений.Подъёмники там ещё не стоят, места предостатлочно, никто не мешает.Всё было приготовлено для работы.Даже спирт, которым я на всякий случай протер лампы перед установкой.

Зная где плюс, а где минус, я, сняв резинки, вынул старые лампы и вставил лампы с модулями в штекера. Пример приведён на левой фаре, так-как она более доступна для фото, да и для работы.

Далее сама лампа, вместе с модулем встала на своё место.

Рано или поздно любой автомобилист сталкивается с необходимостью замены ламп, которые то и дело перегорают из-за воздействия перепадов температуры, влаги и других неблагоприятных факторов. Сегодня мы расскажем, как производить настройку фар на Рено Сандеро Степвей и подробным образом осветим вопрос замены перегоревших расходников задней и передней иллюминации автомобиля.

Как заменить лампы ближнего света, габаритов и поворота в Renault Sandero

В некоторых автомобилях, замена ламп может вызвать немало трудностей, даже у опытных автовладельцев. Рено Сандеро не относится к этому типу автомо1билей, поэтому замена ламп в передних фарах — ближнего света, габаритов и поворотников, не вызовет особых проблем даже у начинающих автомобилистов.

Какие лампы применяются в Renault Sandero

Лампа ближнего света H4 12V/55W

• PHILIPS H4-12-60/55 +30% Vision (P-12342PR Vision) цена от 150 руб
• PHILIPS H4-12-60/55 LONGLIFE ECO VISION (P-12342LLECOC1) цена от 240 руб увеличенный срок службы
• BOSCH H4-12-60/55 Day Time Long Live (1987302048) цена от 300 руб увеличенный срок службы
• BOSCH H4-12-60/55 Pure Light (1987302041) цена от 140 руб
• KOITO H4-12-60/55 Вт (0456E) от 190 руб
• MTF H4-12-60/55 +30% Standard (HS1204) цена от 130 руб
• NARVA H4-12-60/55 (N-48881) цена от 120 руб
• OSRAM H4-12-60/55 (O-64193) цена от 140 руб
• PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К цена от 1100 руб комплект

В зависимости от ваших требований к качеству ламп и освещения, можно выбрать либо обычные стандартные лампы, а так же более яркие лампы +30% или одни из самых ярких ламп Philips +130% или Osram +110%. При той же мощности лампы обладают более высокой яркостью, однако это сказывается на ресурсе ламп, срок службы которых около 1 года.

Габаритные лампы W5W 12V

• PHILIPS 12V W5W P-12961 цена от 27 руб
• BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
• OSRAM 12V W5W O-2825 цена от 20 руб
• KOITO 12V W5W 1583 цена от 25 руб
• PHILIPS 12V W5W LONGLIFE ECO VISION увеличенный срок службы цена от 45 руб
• OSRAM 12V W5W Ultra Life увеличенный срок службы цена от 45 руб

Помимо обычных ламп накаливания, в передние габариты, можно установить светодиодные лампы W5W. Их преимущества в более низком потреблении питания, срок службы их дольше обычных, более яркий белый свет. При установке ярких габаритных ламп их можно использовать как ДХО (дневные ходовые огни).

Лампа указателя поворота PY21W

• PHILIPS 12V PY21W LONGLIFE ECO VISION (P-12496LLECOCP) цена от 70 руб увеличенный срок службы
• PHILIPS 12V PY21W янтарная (12496NACP)цена от 65 руб
• BOSCH 12V PY21W янтарная Pure Light (1987302213) цена от 45 руб
• NARVA 12V PY21W янтарная (N-17638) цена от 40 руб
• OSRAM 12V PY21W янтарная (O-7507) цена от 55 руб

Существуют так же светодиодные аналоги ламп указателя поворота, однако для их установки потребуется заменить реле поворотов на специальное реле для диодов, или поменять лампы поворотников все сразу.

Инструкция по замене ламп

Замена лампы ближнего света

Открываем капот и отсоединяем колодку проводов от лампы

Снимаем резиновый пыльник с лампы

Нажимаем на пружинные фиксаторы и вытаскиваем их из пазов

Вынимаем старую лампу и устанавливаем новую

Замена лампы указателя поворота

Отжав фиксатор, снимаем колодку проводов с патрона лампы

Против часовой стрелки поворачиваем патрон с лампой и вытаскиваем его из фары

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вытаскиваем из патрона

Устанавливаем новую лампу и производим сборку в обратной последовательности.

Замена лампы габаритов W5W

Габаритная лампа расположена под лампой ближнего света.

Поворачиваем патрон лампы габаритов против часовой стрелки и вытаскиваем из фары

Потянув лампу на себя вытаскиваем ее, затем берем новую и устанавливаем.

В случае установки светодиодных ламп, вам потребуется «угадать» полярность ламп, поэтому советуем включить габариты и производить замену ламп.

Рекомендации при замене ламп на Рено Сандеро

Можно ли установить более мощные лампы взамен обычных — H4 100/90W ?

Таки лампы лучше не устанавливать, так как штатная проводка автомобиля рассчитана на лампы мощностью 60/55W. При установке более мощных ламп увеличивается нагрузка не только на бортовую сеть, но и на генератор. Так же со временем колодка подходящая к лампе в результате перегрева может сплавиться.

Какие лампы лучше установить в Сандеро?

Если вы хотите, чтобы лампы максимально долго служили, советуем приобретать лампы с увеличенным сроком службы. Они специально изготовлены для того, чтобы служить максимально долго.

Для более яркого света советуем установить лампы с увеличенной яркостью либо +30% или +110-130%. Эти лампы обеспечат яркий свет при той же мощности. Однако минус их в малом ресурсе работы.

Какие лампы стоят в Сандеро

Рено Сандеро был выпущен уже в двух поколениях. Установленные лампы в автомобилях также отличаются. Лампы для старшей версии представлены в таблице.

Назначение лампы	Лампа	Мощность (Вт)
Лампа ближнего-дальнего света	H4	55-60
Лампа переднего габарита	W5W	5
Лампа переднего поворота	PY21W	21
Противотуманка (перед)	H11	55
Задние поворотники	P21W или PY21W	21
Боковые поворотники	WY5W	5
Противотуманки (зад)	P21W	21
Стоп	P21	21
Габариты (зад)	5W	5
Задний ход	P21W	21
Лампа подсветки номера	W5W	5
Стоп (дополнительный)	P21W	21

Лампы для последней версии Сандеро также приведены в таблице ниже.

Назначение лампы	Лампа	Мощность (Вт)
Ближний свет	H7	55
Дальний свет	H11	55
Передние габариты	W21/5W	5
Передние поворотники	PY21W	21
Передние противотуманки	H16	55
Задние поворотники	PY21W	21
Противотуманки (зад)	P21W	21
Стоп	P21/5W	21
Габариты (зад)	W21/5W	5
Задний ход	P21W	21
Лампа подсветки номера	W5W	5
Стоп (дополнительный)	P21W	21
Свет в багажнике	5W5	5
Плафон в салоне	5W5	5

Автомобильные лампы для Renault Sandero 2 поколение [2013-2018] (Рено Сандеро 2 поколение)

• Артикул 108348
• Код производителя OSR7456R02B

• Артикул 160174
• Код производителя 64210

• Артикул 108345
• Код производителя OSR62150FBRHCB

• Артикул 108284
• Код производителя OSR64210ULT01B

• Артикул 108169
• Код производителя L20770

• Артикул 160218
• Код производителя 12972WHVB1

• Артикул 160177
• Код производителя 64210NBS

• Артикул 108180
• Код производителя L10155B

• Артикул 160175
• Код производителя 6421001B

• Артикул 108329
• Код производителя OSR1557CW02B

• Артикул 160179
• Код производителя 64150NBS

• Артикул 160193
• Код производителя 64210SUP

• Артикул 160181
• Код производителя 64150NBS01B

• Артикул 160160
• Код производителя 64150NL01B
• Примечание 1 шт.

• Артикул 160161
• Код производителя 64150NLHCB
• Примечание 2 шт.

• Артикул 160180
• Код производителя 64150NBSHCB

• Артикул 160159
• Код производителя 64150NL
• Примечание 1 шт.

• Артикул 160217
• Код производителя 12972PRC1

• Артикул 160176
• Код производителя 64210NBSHCB
• Примечание 2 шт.

• Артикул 108589
• Код производителя 12258DVB1

Санкт-Петербург, (812) 309-94-93 Салова 57к1И (вход с Кованько) Комендантский проспект, 2 офис 3

Москва, (499) 350-32-48 Южнопортовая, 22, стр.1 (ТК Автомобили), 3 этаж, павильон 321

Регионы, 8-800-777-09-15 бесплатный звонок

Противотуманные фары

В вариантном исполнении автомобили укомплектованы противотуманными фарами, установленными в нижней части переднего бампера.

Противотуманные фары можно включить подрулевым переключателем только при включенном наружном освещении.

Задние фонари

В фонарях, выполненных в современном стиле, установлены прозрачные плафоны указателей поворота и света заднего хода.

Лампа заднего противотуманного фонаря установлена в левом заднем фонаре.

Противотуманный фонарь можно включить подрулевым переключателем только при включенном наружном освещении.

Указатели поворота

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях.

Указатели поворота включаются левым подрулевым переключателем (лампы одного борта в зависимости от положения переключателя) или выключателем аварийной сигнализации (все лампы одновременно).

Корректор света фар

В вариантном исполнении автомобили укомплектованы корректором света фар, позволяющим изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

Замена ламп в блок фаре

Для замены ламп в блок-фаре открываем капот и отсоединяем минусовую клемму аккумулятора

Отсоединяем колодку проводов от лампы ближнего/дальнего света

Снимаем крышку фары

Выводим пружинный фиксатор из крючков на отражателе

Откидываем фиксатор цоколя лампы

Извлекаем лампу ближнего/дальнего света

Устанавливаем новую лампу – H4 60/55 А. Фиксируем лампу пружинным фиксатором, устанавливаем крышку и подсоединяем колодку проводов.

Замена лампы габаритного света

Поворачиваем патрон лампы габаритного света по часовой стрелке

Извлекаем патрон с лампой габаритного света из корпуса блок-фары

Извлекаем из патрона бесцокольную лампу

Вставляем новую лампу W5W габаритных огней в патрон и устанавливаем его на место

Замена лампы указателя поворотов

Отжимаем фиксатор колодки проводов лампы указателя поворотов

Вынимаем колодку проводов

Поворачиваем патрон лампы указателя поворотов против часовой стрелки и извлекаем его из блок-фары

Нажимаем на лампу и поворачиваем ее против часовой стрелки, извлекаем ее из патрона

Устанавливаем новую лампу PY21W в обратной последовательности

Замена лампы повторителя поворотов

Оттягиваем фонарь повторителя поворотов на себя, преодолевая усилие фиксаторов, вынимаем его из отверстия крыла

Отсоединяем патрон, с лампой повернув его против часовой стрелки

Извлекаем бесцокольную лампу.

Устанавливаем новую лампу WY5W и устанавливаем фонарь повторителя поворотов в обратном порядке.

Замена лампы в заднем фонаре автомобиля

Для замены ламп в заднем фонаре нужно снять фонарь, для этого отсоединяем минусовую клемму аккумулятора

Снимаем обивку багажника со стороны снимаемого фонаря

Откручиваем пластмассовую гайку крепления заднего фонаря

Извлекаем фонарь на длину присоединенных проводов

Нажав на фиксатор, отсоединяем колодку проводов от заднего фонаря

Снимаем задний фонарь

Снимаем с фонаря шумоизоляционную накладку

Нажимаем пальцами на фиксаторы

Снимаем заднюю крышку фонаря в сборе с патронами ламп

Слегка вдавливая в патрон лампу, требующую замены, поворачиваем ее против часовой стрелки и вынимаем из патрона

При установке новой лампы выступы на лампе должны попасть в прорези на патроне.

Затем фиксируем лампу в патроне, повернув ее на 90˚ по часовой стрелке.

Устанавливаем детали в обратном порядке.

Замена лампы освещения номерного знака

Отключаем минусовую клемму аккумулятора

Поддеваем фиксатор

Вынимаем фонарь освещения номерного знака

Поворачиваем патрон лампы по часовой стрелке на 90˚

Извлекаем патрон с лампой

Вынимаем бесцокольную лампу из патрона

Устанавливаем новую лампу W5W в обратном порядке.

Замена лампы в дополнительном стоп-сигнале

Отсоединяем минусовую клемму аккумулятора

Нажимаем два фиксатора

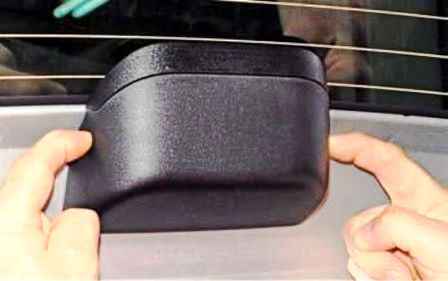

Снимаем кожух дополнительного сигнала

Для замены лампы отжимаем вниз фиксатор патрона

Поворачиваем патрон лампы по часовой стрелке

Вынимаем патрон с лампой из корпуса сигнала

Потянув лампу, вынимаем ее из патрона

Устанавливаем новую лампу P21W в обратном порядке.

Замена лампы в плафоне освещения салона

Отключаем минусовую клемму аккумулятора

Поддеваем плоской отверткой рассеиватель плафона

Снимаем рассеиватель

Извлекаем лампу из патрона

Вставляем новую лампу W5W и устанавливаем рассеиватель

Замена лампы подсветки патрона прикуривателя

Снимаем патрон прикуривателя и извлекаем светодиод

Поддев отверткой, отсоединяем от светодиода корпус лампы подсветки патрона прикуривателя

Разжимаем края корпуса

Сдвигаем и извлекаем патрон лампы

Извлекаем лампу из патрона и заменяем ее
