Рено Логан замена моторчика отопителя

Способы замены электровентилятора печки

В большинстве комплектаций французского бюджетного автомобиля Renault Logan кондиционер присутствует. Но в базовых версиях его не предусмотрено. И это обязательно нужно учитывать, планируя покупку нового агрегата, а также собираясь провести замену.

Если у вас Logan с кондиционером, то здесь разъём для подключения питания вентилятора будет узким. В версиях без кондиционера этот разъём окажется широким.

Взяв не тот моторчик, вам банально не удастся его подключить из-за разницы в разъёмах. Никаких переходников при этом в продаже не предусмотрено. А делать переходник своими руками настоящего не рекомендуется.

Для замены вентилятора отопителя своими руками на Renault Logan потребуется набор инструментов, состоящий из:

плоской отвёртки;
крестовой отвёртки;
ключа торкс T20.

И не забудьте про самый новый электровентилятор, если в ваши планы не входит ремонт старого узла.

Теперь следует отдельно рассмотреть процедуры замены на версиях с кондиционером и без него.

Только учтите, что в обоих случаях вентилятор отопителя располагается за передней панелью. Удобнее всего туда добраться через зону ног переднего пассажира. Прежде чем приступать к демонтажным работам, не забудьте снять минусовую клемму с аккумуляторной батареи.

Замена в версии с кондиционером

У процесса снятия моторчика печки есть свои особенности. Дело всё в том, что наличие подключённого кондиционера немного усложняет процесс. Но всё равно решить задачу своими силами получится. Можете и не сомневаться.

Последовательность процедуры выглядит следующим образом:

уберите облицовку с правой стойки, поддев плоской отвёрткой и преодолев сопротивление пластиковых фиксаторов;
теперь снимите облицовку с центральной консоли тем же методом;
сняв консоль, увидите первый винт, который снимается ключом Т20;
снимите заглушку в правом нижнем углу вашего бардачка;
открутите второй винт тем же инструментом;
панель удалось отсоединить от корпуса, но вытащить не получится;
загляните в образовавшийся зазор;
прямо под панелью располагается корпус моторчика печки;
отличается круглой формой, а также находится около салонного фильтра;
отключите от отопителя разъём питания;
проверните корпус по часовой стрелке;
через достаточный зазор вытащите элемент.

Можно усложнить себе задачу и сделать так, как предусматривает производитель. Но для этого придётся демонтировать всю переднюю панель.

В действительности в этом нет никакой необходимости. Открутив 2 крепежа, получается более чем достаточный зазор, чтобы через него добраться до корпуса вентилятора, снять, а также установить новый элемент.

Перед установкой смажьте новый моторчик. По аналогии с демонтажными работами поставьте его на место, закрутив против часовой стрелки.

Замена для версии без кондиционера

Процесс можно разделить на такие этапы:

снимите заглушку с правой стороны в углу бардачка;
подденьте немного облицовку, чтобы открылся доступ к моторчику;
за облицовкой увидите 2 винта, которые откручиваются торксом Т20;
далее отведите панель немного вперёд, чтобы добраться до корпуса моторчика;
обязательно отключите электроразъём электровентилятора;
проверните корпус мотора;
вытащите устройство через зазор.

Новая деталь устанавливается в обратном порядке.

Как и в предыдущем случае, здесь также можно полностью разобрать приборную панель и действовать так, как предусмотрено в руководстве по ремонту и эксплуатации Renault Logan. Но для экономии сил и времени вполне можно отказаться от этого варианта и пойти более простым путём.

Вы можете наглядно видеть, что снимать и менять вентилятор печки на таком автомобиле как Renault Logan задача не самая сложная. В особенности, если действовать обходным путём, а не следовать строго официальной инструкции.

Ремонтировать моторчик или просто покупать и ставить новый агрегат, тут уже каждый владелец Renault Logan должен решать сам.

Насколько сложной выглядит замена вентилятора отопителя на Renault Logan? Кто имеет опыт проведения таких работ? Какая у вас комплектация? Сильно ли отличается ремонт печки в зависимости от наличия или отсутствия кондиционера? Вы за замену на новый агрегат или ремонт?

Демонтаж системы отопителя

Большинство владельцев Рено Логан убеждены в том, чтобы заменить мотор печки, требуется полностью демонтировать переднюю панель. Такая же позиция описана и в мануале по ремонту и эксплуатации автомобиля. Так как, такой процесс достаточно дорог и неудобен, многие владельцы предпочитают оставить эту проблему нерешённой. Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

Но в самом начале, убедитесь в чистоте салонного фильтра, иногда из-за его загрязнения воздух не может пробиться в салон. Фильтр установлен в правой стороне передней панели.

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Если фильтр чистый и его состояние не вызывает у вас никаких сомнений, можно приступать к демонтажу «печки».

Инструмент для работы

Для демонтажа отопителя нам потребуются такие инструменты:

Отвёртка с прямым жалом.
Отвёртка крестовая.
Пластиковый съёмник (либо обычная линейка).
Ключ TORX T20.

Последовательность работ по демонтажу печки

Убираем уплотнитель дверного проёма.

Для того чтобы легче было снять уплотнитель, нужно предварительно поддеть его.

Пластиковая накладка фиксируется с помощью металлических защёлок к кузову.

Откручиваем этот болт с помощью TORX T20.

Отворачивая заглушку, соблюдайте осторожность чтобы не сломать фиксаторы

При оттягивании панели от корпуса, следует избегать резких движений.

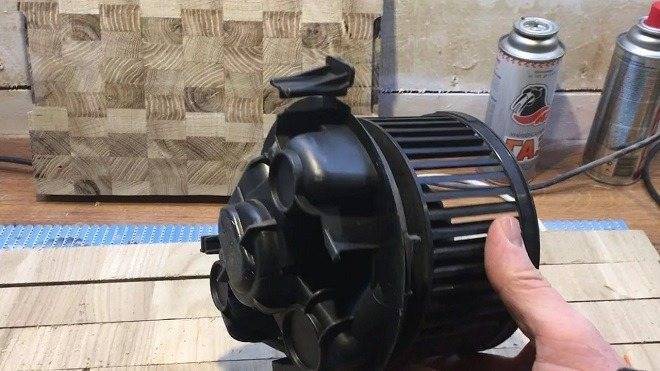

Корпус вентилятора очень трудно не заметить.

Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна.

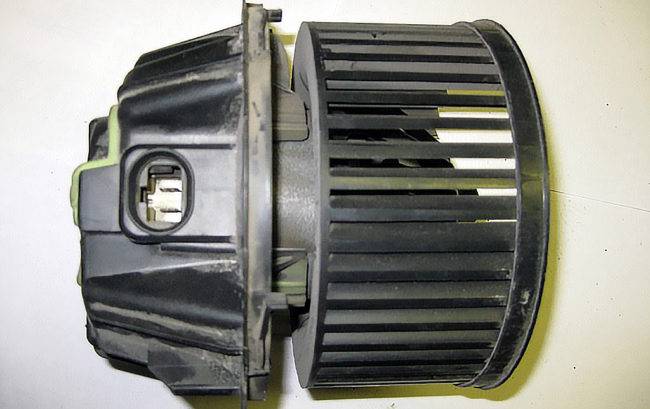

Первый вариант печки широкий разъём электрического контакта.

У второго варианта он узкий.

Не Работает Вентилятор Печки Рено Логан

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

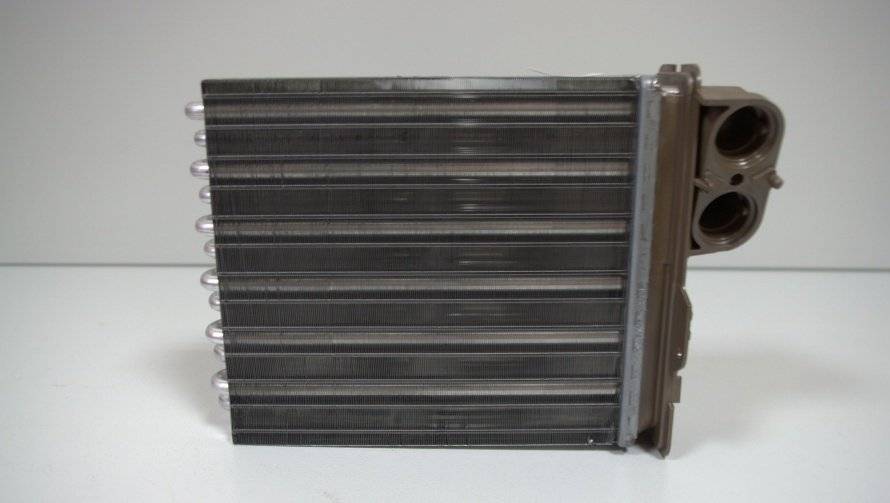

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.

Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.

Видео: Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.

Как демонтировать вентилятор?

Работа предполагает осуществление действий на правой стороне авто Рено Логан.

Выполняем демонтаж резинового уплотнителя на верхней кромке передней двери.
Применив указанный ранее съемник, извлекаем декоративную накладку на передней (справа) кузовной стойке. Конструктив ее крепежа предполагает наличие защелок. Данное действие рекомендуем осуществлять в теплых погодных условиях или в отапливаемом боксе. Это требуется, дабы избежать поломки пластикового крепежа накладки, который в холодную погоду наделяется повышенной хрупкостью.
Демонтировав накладку, получаем доступ к первому винту, который «побеждаем» «звездочным» ключом.
Вторая точка крепления панели расположилась ниже бардачка. Она скрыта под заглушкой, которую следует тут же извлечь. Теперь отворачиваем винт TORX-ключом типоразмером «20».
Аккуратно подаем на себя правый бок передней панели. Открывается щель, в которую проникаем рукой и находим вентилятор отопителя. Элемент наделен корпусом круглой формы. Осмотреть его не представляется возможным, поэтому все действия реализуем на ощупь. Не совсем неудобно, однако возможно.
Для съема вентилятора вращаем его корпус в направлении хода стрелки часов. Отключаем разъем подвода питания. Вынимаем из-под торпедо данный узел и проверяем визуально. В Рено Логан присутствуют два типа вентиляторов, несущественно различающихся (широкий или узкий разъем).

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть горячий воздух не попадает внутрь машины, стоит проверить наличие охлаждающей жидкости в системе.

Уровень охлаждающей жидкости должен быть выше минимального, но ниже максимального значения согласно маркировке на бачке. Часто автомобилисты фиксируют взор на затемнении под отливом танка. То есть в том месте, где находится сайт. Ошибочно принимать это затемнение за присутствие антифриза. То, что сайт ниже минимального уровня, не может не настораживать. Поэтому охлаждающую жидкость придется доливать в любом случае. Лучше открутить крышку бачка и визуально проверить количество жидкости.

Если в системе достаточно антифриза, проблема может заключаться в неисправности термостата. Чтобы проверить эту деталь, вам нужно будет завести машину и дать поработать двигателю 5-7 минут. Затем коснитесь рукой патрубка, идущего к радиатору от термостата.

Если в течение определенного периода времени форсунка чувствует ту же температуру, что и идущая к радиатору отопителя, то термостат необходимо заменить.

Самая частая причина, по которой печка на Рено Логан плохо греется, — это грязь на радиаторе отопителя. Эта деталь забита мелочью из расширительного бачка. Точнее с расположенного в нем сайта. Разрушение участка можно проверить обычной отверткой. Для этого опускаем инструмент в бак и нажимаем на платформу.

Если произойдет разрушение детали, отвертка будет свободно ходить.

На снятом танке разрушенный участок выглядит так.

Так выглядит небольшая крошка пластика с разрушенного участка.

Конечно, такие мелкие детали без проблем засорят радиатор отопителя, даже если именно здесь находится самый тонкий канал. Резервуар с поврежденной переборкой подлежит замене. Можно просто сломать перегородку. Однако такие действия не избавят автовладельца от проблем, ведь помимо перегородки на баке со временем разрушаются ниппели.

Таким образом, бак разбирается и выбрасывается. На ее место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан выходит из строя из-за проблемы с разрушением пластиковых элементов, этот дефект возникает после пробега более ста тысяч километров

Важно отметить, что при установке оригинального расширительного бачка в комплект входит новая заглушка

Эту деталь устанавливать не нужно, так как они плохо удерживают давление в системе. Поэтому новую емкость лучше закрывать заводской крышкой.

Этот совет не был напрасным. Причиной плохой работы системы отопления может быть крышка расширительного бачка. Если не удерживать клапан в крышке, в системе не будет создано необходимое давление. Следовательно, протекание радиатора отопителя будет плохим. Проверить надежность покрытия можно несложно. Просто подуйте на клапан. Его нелегко сдуть, так как он должен выдерживать давление.

Как уже отмечалось, при установке нового бака, даже оригинального, не рекомендуется закрывать его крышкой, входящей в комплект.

Иногда в систему попадает воздух, что приводит к проблемам с ее нормальной работой. Однако воздух не может появиться сам по себе. Для этого необходимо открыть систему охлаждения. Во избежание проблем после замены какой-либо детали стоит проветрить. Этим действием можно управлять с помощью триггера.

Проблема плохой работы печки может скрываться под капотом и внутри автомобиля. Нередко холодная печка Рено Логан связана с забитым салонным фильтром. Если салонный фильтр отсутствует, испаритель засорится, что также приведет к проблемам с воздушным потоком.

Заранее проведите профилактику деталей системы отопления и вентиляции, включая своевременную замену фильтров и подбор только качественного антифриза. Предотвратить проблему намного проще, чем искать решение.

Как работает печка Renault Logan

Воздух поступает в машину либо естественным путем, либо с помощью вентилятора. Поступающий снаружи воздух может проходить через радиатор, нагреваясь, или пропускать его. Это зависит от положения заслонки, которая связана с терморегулятором.

Радиатор нагревает воздух, поступающий в салон. Это связано с циркуляцией, как ни странно, теплоносителя. Он отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным трубам течет к радиатору. Максимальная температура нагрева может достигать 100 градусов — система закрытая и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух попадает в салон через воздухозаборники — специальные отверстия, расположенные в центре и по бокам панели приборов. Расход воздуха регулируется блоком управления отопителем.

Самостоятельная замена вентилятора печки

Для детального ознакомления с нюансами рассмотренной здесь процедуры рекомендуем прибегнуть к просмотру тематического видео и замена моторчика отопителя не покажется вам сложной. Когда владелец не уверен в успешности сего деяния, рекомендуем не испытывать судьбу ремонтными тяготами, а сразу довериться умелым рукам бескорыстных работников сервиса, которые в два счета произведут снятие моторчика печки. Стоимость данной услуги колеблется в пределах 1500-1700 руб. Выбор всегда за собственником Рено Логан!

«Рено-Логан» — одна из самых коммерчески успешных моделей французского концерна. Она производится в семи странах, а продаётся практически по всему миру. Машина не зря заслужила любовь автовладельцев.

В случае выхода из строя мотора отопителя, ремонт в сервисе может обойтись владельцу «Логана» недешево. Однако можно сэкономить немало денег, заменив этот узел самостоятельно.

Ослабление воздушного потока из печки

Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.

Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.

Меняем электромотор печки своими руками

Устройство и принцип работы

Данная система не является слабым местом в Логане но если она выходит из строя то влечет за собой ряд неприятных последствий особенно это ощущается при минусовых температурах и во время жары. У нее принцип работы практически не отличается ни чем от работы такого же устройства в других автомобилях.

У печки к системе охлаждения радиатор подключается напрямую, Охлаждающая жидкость во время работы машины прогревается до 95 градусов. Специальный вентилятор вращаясь направляет сильный поток холодного воздуха на нагретый радиатор и через специальные отводы направляет теплый воздух в салон. А скорость и количество воздуха регулируется при помощи специальной заслонки.
