Замена моторчика печки Рено Логан своими руками (+видео и фото)

Для того, чтобы чувствовать себя комфортно в автомобиле в любое время года, необходимо следить за исправностью её отопительной системы, или иными словами «печки». Подобная система отвечает за функцию обогрева, охлаждения и циркуляцию воздуха в салоне. Поскольку ещё не создали такую машину, которая защищена на все 100 % от неполадок, вы должны знать, как своими руками провести такую работу как замена мотора печки на Рено Логан.

Подумать о предстоящем ремонте и замене мотора печки вы должны если в её работе будут наблюдаться следующие неисправности:

И конечно же если печка не включается совсем. (Однако при такой неисправности в первую очередь проанализируйте состояние плавкого предохранителя F36, который находится в салоне автомобиля. Он расположен в зелёном корпусе и отвечает за защиту от короткого замыкания системы отопителя).

Отвёртка крестовая.

Замена радиатора печки Renault Logan

Снятие испорченного радиатора и его замена требует разгерметизации системы охлаждения автомобиля. Поэтому предварительно ее нужно освободить от жидкости.

Принцип работы отопительного радиатора (ссылка на источник фото)

Чтобы собственноручно заменить в Рено Логан 1 радиатор отопителя, нужно запастись некоторыми инструментами. Для работы подготовьте заранее:

Оригинальный радиатор отопителя от Renault Logan 1.
Ключи рожкового типа № 10, 12, 13.
Торцовочный ключ с головкой № 14, длинноворотковый (!).

Опишем пошаговый алгоритм действий по замене радиатора печки Логан.

Отжимаются пластиковые клипсы покрытия пола, оно отгибается. (ссылка на источник фото)

Торцовой головкой №14 выкручиваются два болта, удерживающие кронштейн отопителя. (ссылка на источник фото)

Сверху кронштейна есть еще 2 болта на 14, их откручивают тем же ключом. (ссылка на источник фото)

После снятия кронштейна открывается жгут электропроводки, который снизу фиксируется защелками из пластика, их открывают вручную, провода можно вынуть. (ссылка на источник фото)

После извлечения жгута открывается крепление пластины радиатора, которая насажена на трубки и дополнительно к ним прикручена. Тем же головчатым ключом на 14 крепежный болт в центре отворачивается. Без торцовой головки с удлиненным воротком до болта добраться невозможно

(ссылка на источник фото)

Радиаторная пластина осторожно снимается с трубок. На этом этапе требуется аккуратность, т.к

тонкая пластина из текстолита, расположенная над радиатором, хрупкая. (ссылка на источник фото)

После удаления пластины с трубок радиатора удаляются резиновые кольца уплотнения. (ссылка на источник фото)

Берется ключ на 13 и им выкручиваются 2 самореза, удерживающие непосредственно радиатор. (ссылка на источник фото)

Возле выкрученных саморезов вручную отгибаются 3 зажима из пластика. Это последний крепеж отопительного радиатора Рено Логан, после его снятия деталь можно аккуратно извлечь. (ссылка на источник фото)

Завершив установку нового радиатора, отопительная система авто поэтапно собирается в обратном порядке. После ремонта контур охлаждающей жидкости Рено Логан заполняется антифризом. На это потребуется объем охлаждающей жидкости не менее 5 литров.

Подходит антифриз марки SINTEC. 5-литровая канистра средства обойдется примерно в 500 рублей.

Процедура замены

Замена радиатора Рено Логан потребует от водителей разборки некоторых элементов в районе торпеды, поскольку именно за ней располагается сам радиатор. В «Логане» это сделано максимально удобно, если сравнивать с другими автомобилями. Водителям будет достаточно только демонтировать небольшую панель непосредственно в районе расположения педалей. Для этого понадобится набор ключей, в том числе типа Torx, небольшая отвертка, пассатижи и компактный фонарик. Места для работ крайне мало, поэтому будьте готовы, что придется изворачиваться в салоне.

Процесс замены радиатора охлаждения Рено Логан для печки включает следующие этапы:

Отключите аккумуляторную батарею.
Далее в подкапотном пространстве необходимо найти патрубки, которые направлены в радиатор печки. Перед хомутами установите зажимы, чтобы предотвратить разлив ОЖ. Только после этого можете отсоединить патрубки. Если не хотите рисковать, слейте полностью всю ОЖ.
С правой стороны от педалей необходимо снять пластиковый кожух, который находится под приборами.
В районе обивки с помощью пассатижей снимите клипсу, после чего напольный ковер модно откатить на достаточное расстояние.
Металлическая планка, которая придерживает приборную панель, крепится на нескольких болтах. Вам необходимо открутить их.
К планке также крепится разъем зажигания, который потребуется отключить.
Выкрутите 2 самореза и еще один болт посередине (здесь понадобится ключ Torx).
Подложив под патрубки ветошь, можно отсоединить их от самого радиатора.
Обязательно проверьте состояние колец и удалите грязь с концов патрубка.
Надавив на специальные защелки, можно снять радиатор.
Установите в посадочное место новый радиатор, замените при необходимости кольца и смажьте их.
Выполните сборку в обратном порядке.

Как видно, крепление радиатора Рено Логан максимально упрощено, поскольку вам не придется разбирать торпеду, снимать руль и другие компоненты. В итоге на весь процесс у вас уйдет 20-30 минут.

Если в целостности старого радиатора еще имеется сомнения, можно проверить его на наличие пробоин. Для этого один из клапанов закрывается. Радиатор помещается в небольшую ванночку с водой, а во впускной клапан подается струя воздуха давлением не больше 0,1 МПа. Если из воды идут пузырьки, значит, имеется отверстие. Оцените его ремонтопригодность и только после этого решайте, можно ли еще восстановить старый радиатор или следует покупать новый.

Устройство системы отопителя

Нельзя сказать, что на Рено Логан система вентиляции и отопления является слабым местом, однако такая неисправность, особенно в холодное время года сулит неприятные последствия. Принцип работы в системе отопления салона не имеет существенных отличий от устройства в других автомобилях. А вот если не работает обогрев заднего стекла, то это тоже может сулить неприятностями. Чтобы этого не происходило, главное вовремя делать техосмотр онлайн, который поможет вовремя выявить неисправности вашего автомобиля.

Радиатор печки подключён напрямую к системе охлаждения, в которой и циркулирует ОЖ (охлаждающая жидкость, о её замене здесь, о выборе ОЖ здесь), которая во время работы двигателя прогревается в пределах 95°C. На горячий радиатор дует специальный вентилятор, который образует сильный поток воздуха и направляет его в салон через специальные воздуховоды. Количество и скорость подачи прогретого воздуха, регулируется с помощью заслонки.

Признаки неисправности «печки»

Появился посторонний шум при включении печки.
В салон перестал поступать тёплый воздух.
Уменьшилась скорость поступающего потока воздуха.
И конечно же если печка не включается совсем. (Однако при такой неисправности в первую очередь проанализируйте состояние плавкого предохранителя F36, который находится в салоне автомобиля. Он расположен в зелёном корпусе и отвечает за защиту от короткого замыкания системы отопителя).
Предохранитель отвечающий за работу печки, расположен с правой стороны блока.

Какие бывают неисправности вентилятора и как их ликвидировать?

Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора. Признаки того что вентилятор печки Рено Логан работает во внештатном режиме и узел скоро выйдет из строя, можно определить по определенным признакам:

печка изменяет звук при работе, шумность повышается;
тепловой поток становится неравномерным и ослабляется;
печка включается не с первого раза или долго набирает обороты.

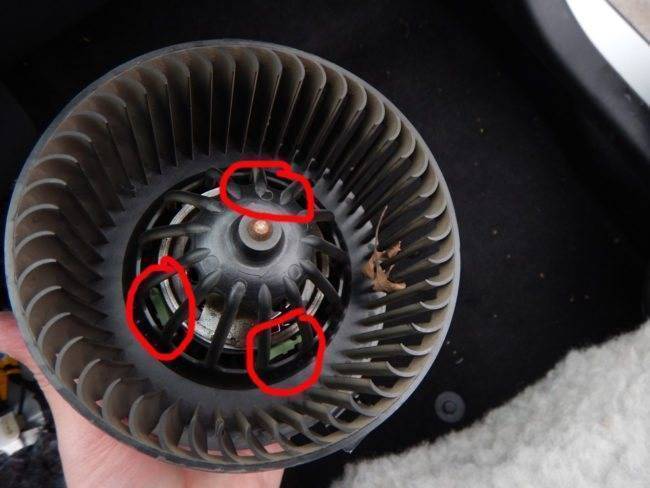

Вентилятор отопителя Логан интегрирован в один блок с моторчиком, поэтому демонтируется вместе с ним. Многие автовладельцы Renault Logan говорят, что для его демонтажа требуется полностью снять центральную панель автомобиля, но существует способ сделать это, просто открутив два крепежных болта.

Чтобы снять вентилятор печки, сначала снимается облицовка правой стойки, нужно аккуратно поддеть ее отверткой и поддеть две защелки. Она открывает верхний саморез, который откручивается отверткой с наконечником Т20. Снизу на панели находится пластиковая заглушка, под которой еще один саморез с такой же головкой.

Панель аккуратно снимается с направляющих элементов. Вентилятор печки Рено Логан находится под бардачком, установленный в воздуховоде. Увидеть его, даже если максимально отогнуть панель не удастся, все манипуляции проводятся на ощупь.

Сначала аккуратно отключаете электрический разъем, затем снимаете вентилятор отопителя Рено Логан. Для этого нажимается защелка, и он проворачивается по часовой стрелке до щелчка, вытягивается из крепления. При этом правая часть приборной панели оттягивается достаточно сильно, поэтому нужно быть осторожным, чтобы не сломать пластик.

Два типа вентиляторов отличаются разъемами и креплением к корпусу. Замена вентилятора печки на Логан осуществляется после демонтажа всего узла. Снимаете крышку и видите моторчик, если он работает, достаточно смазать его ATF из шприца. Если это не помогает, его можно прозвонить, проверить щетки, но скорее всего потребуется замена мотора отопителя. После осмотра, профилактики или замены узла он устанавливается на место в обратном порядке.

Появился посторонний шум при включении печки.
В салон перестал поступать тёплый воздух.
Уменьшилась скорость поступающего потока воздуха.
И конечно же если печка не включается совсем. (Однако при такой неисправности в первую очередь проанализируйте состояние плавкого предохранителя F36, который находится в салоне автомобиля. Он расположен в зелёном корпусе и отвечает за защиту от короткого замыкания системы отопителя). Предохранитель отвечающий за работу печки, расположен с правой стороны блока.

Проблемы с печкой на «Рено-Логан» — явление нечастое, но, увы, иногда это случается. Разберёмся в признаках неисправности.

В роли основной причины, вызывающей отказ модуля вентилятора служит износ щеток. Замена моторчика отопителя не является затруднительным процессом. Следует вооружиться крестообразного вида отверткой.

Откручиваем пару винтов, удерживающих корпус и удаляем его. Проверяем состояние щеточного узла и, при необходимости, заменяем аналоговой деталью. Для применения подойдут щетки, обладающие такими параметрами: профиль сечения – квадратный с габаритом стороны 4 мм, а длина изделия – 20 мм.

В обязательном действии после сборки смазываем вал вентилятора. Для этой цели подходит термостойкое масло класса «ATF», применяемое в трансмиссиях – «автоматах» и системах гидроусилителей рулевого узла.

Когда вентилятор не вселяет надежду на дальнейшее «сотрудничество» с системой отопления, то безоговорочно заменяем его на новый. При покупке изделия осматриваем фишку разъема, помня о двойственности ее конструкции. Более поздняя модификация вентилятора наделена узким разъемом.

«Рено-Логан» — одна из самых коммерчески успешных моделей французского концерна. Она производится в семи странах, а продаётся практически по всему миру. Машина не зря заслужила любовь автовладельцев.

Состав системы вентиляции/отопления Renault Logan

Комплектация автомобиля может быть разной. В бюджетном сегменте представлены модели, оснащённые только системой вентиляции/отопления, в топовых конфигурациях присутствует полноценная климатическая система, дополненная автокондиционером.

Но если последний предназначен для создания комфортного микроклимата ТВ жаркое время года, то печка и её компоненты, входящие в систему охлаждения силового агрегата, отвечает за обогрев салона.

Рассмотрим состав системы вентиляции/отопления автомобиля, поскольку вторая не может работать без первой, являясь её компонентой, интегрированной в общую схему климатической установки.

Схема отопителя Renault Logan включает радиатор, выступающий в качестве теплообменника (именно его часто именуют печкой), вентилятор с электроприводом, систему воздуховодов, сопряжённых с дефлекторами. В эту схему может быть включён салонный фильтр. Он хотя и предназначен для очистки от различных загрязнителей поступающего в салон забортного воздуха, может опосредованно влиять на работу отопителя.

Дефлекторы предназначены для обдува конкретных зон автомобиля: ветрового/передних боковых стёкол, области ног и верха салона автомашины.

Блок управления климатической системой

На центральной консоли торпеды (панели приборов) расположен блок, с помощью которого осуществляется управление работой печки и системы вентиляции. Он включает три рукоятки и кнопки включения автокондиционера и режима рециркуляции:

слева расположен регулятор, отвечающий за распределение потоков воздуха;
в центре находится регулятор переключения скорости вращения вентилятора;
правая рукоятка отвечает за регуляцию температуры воздуха, дующего их дефлекторов;
между левой и средней рукояткой расположена кнопка включения автокондиционера;
справа находится рычаг включения режима рециркуляции.

Два первых регулятора характеризуются дискретным режимом работы, третий – плавной регулировкой.

Регулятор распределения воздушных потоков работает в следующих режимах, обозначенных соответствующими общепринятыми пиктограммами:

обдув лобового стекла и окон передних дверей (задействуется соответствующие воздуховоды);
обдув зоны головы водителя/переднего пассажира, используется центральный дефлектор;
обдув одновременно верхней и нижней части салона;
обдув только ног, при этом имеются воздуховоды, проходящие через центральный тоннель к заднему ряду сидений;
обдув ног, ветрового/боковых стёкол автомобиля.

Интенсивность воздушного потока, поступающего в салон, регулируется посредством центрального регулятора, имеющего пять положений – «выключено» и четырёх скоростей вращения моторчика вентилятора. При этом сам электродвигатель вращается со стационарной, максимальной скоростью, а снижение интенсивности вращения вала моторчика осуществляется посредством дополнительных резисторов, понижающих силу тока, подаваемого на контакты двигателя.

Причины поломки

Существует три основных причины, по которым радиатор может выйти из строя. Первая и самая простая – элементарные загрязнения. В сотах регулярно забивается пыль и мелкий мусор. Это приводит к худшей теплоотдаче. Устранение проблемы самое простое – почистить радиатор. Можно использовать обычную струю воды. Если хотите более качественного результата, прибегните к химическим составам. Главное, чтобы они не разрушили металл, из которого выполнен сам радиатор. Естественно, для максимально качественной очистки рекомендуется полностью демонтировать узел.

Вторая проблема – засорение каналов. Если вы используете низкокачественную охлаждающую жидкость или состав, не рекомендованный производителем, то на стенках будут появляться различные отложения. Избавиться от засоров можно с помощью чистящих спецсредств. Однако засорения могут быть настолько большими, что в некоторых ситуациях замена радиатора кондиционера Рено Логан или радиатора печки будет проще и выгоднее.

Третья и самая опасная неисправность – трещины, разрывы и повреждения другого рода. Многие автомастерские предлагают услуги по восстановлению. Небольшие отверстия действительно можно «залатать», хотя немаловажным является качество исполнения работ. Но для полной гарантии работоспособности рекомендуется приобрести новый радиатор и заменить поврежденный.

Не Работает Вентилятор Печки Рено Логан

Смена двигателя печь Renault Logan сделай сам

(видео и фото)

Чтобы чувствовать себя комфортно в автомобиле в любое время года, нужно посмотреть на исправность его системы отопления, или другими словамипечь«. Вентилятор духовки, вентилятор не работает, шум. Эта система отвечает за функцию обогрева, охлаждения и циркуляции воздуха в кабине. Диагностика стартера и причины неисправностей. Итак, если вы заметили, что ваш Renault Megane, Renault Scenic 2 или любая другая модель французского автомобиля, с которой не работает стартер. Поскольку вы еще не создали машину, которая на 100% защищена от проблем, вы должны знать, как это сделать. Сделай сам

проводить такую работу как замена моторапечь на Рено Логан.

Система обогрева

Это не означает, что система вентиляции и отопления Renault Logan является слабым местом, но такая неисправность, особенно в холодное время года, обещает неприятные последствия. Принцип работы во внутренней системе отопления существенно не отличается от устройства в других автомобилях. Но если нет работает

обогрев заднего стекла, это также может вызвать проблемы.

радиатор печь

Он подключен непосредственно к системе охлаждения, в которой циркулирует охлаждающая жидкость (охлаждающая жидкость, чтобы заменить ее здесь, чтобы выбрать охлаждающую жидкость здесь), которая нагревается до 95 ° C во время работы двигателя. Почему не работает корректор фар Renault Megan не работает. Специальные удары по горячему радиаторувентилятор, который образует сильный воздушный поток и направляет его в кабину через специальные воздуховоды. Просмотр тем. Духовка не работает. Количество и скорость нагреваемого воздуха регулируется заслонкой.

Симптомы «печь«

Вам следует подумать о будущем ремонте и замене двигателя печи, если при его работе обнаружены следующие неисправности:

При включении был сторонний шум печь.
Теплый воздух перестал поступать в салон.
Скорость подачи воздуха снижалась.
И конечно, если печь вообще не включается. (Однако в случае такой неисправности, прежде всего, проанализируйте состояние предохранителя F36, расположенного в салоне. Меган 2 не работает с электрикой Жуковского. Почему не работает корректор фар, Renault Megane 2? Что делать, если на Citroen C5 не работает вентилятор печи, отвечающий за защиту системы отопления от короткого замыкания).

Рабочий предохранитель печь, расположен на правой стороне блока.

Разборка системы отопления

Большинство владельцев Renault логан

убежден заменить моторпечь, полностью снять переднюю панель. Почему фара не работает, Renault Megane 2. Такая же ситуация описана в руководстве по ремонту и эксплуатации автомобиля. Поскольку этот процесс довольно дорогой и неудобный, многие владельцы предпочитают оставлять проблему нерешенной. Однако на самом деле, чтобы снять корпус с вентилятором отопителя, достаточно открутить только пару винтов. Вы можете справиться с подобной задачей Сделай сам.

Замена резистора вентилятора

печь

наРено Логан Замена резисторапечной вентилятор наРено Логан когдане работаетвентилятор или сгорел. Но сначала убедитесь, что фильтр салона чистый, иногда он не может попасть в салон из-за загрязнения воздуха. Фильтр установлен на правой стороне передней панели.

Если в вагоне установлен салонный фильтр, он устанавливается здесь (подчеркнут маркером).

Если фильтр чистый и его состояние не вызывает сомнений, вы можете приступить к разборке ».печь».

Инструмент для работы

Для снятия обогревателя нам понадобятся следующие инструменты:

Прямая отвертка.
Отвертка Филлипс.
Пластиковый съемник (или обычная линия).
Ключ TORX T20.

Последовательность разборки печь

Снять уплотнитель двери.

Чтобы облегчить снятие уплотнения, вы должны сначала снять его.

Пластиковая крышка крепится с помощью металлических защелок к корпусу.

Открутите этот болт с помощью TORX T20.

При снятии крышки будьте осторожны, чтобы не сломать защелки.

Избегайте резких движений, когда вытягиваете панель от тела.

Корпус вентилятора очень сложно пропустить.

Существует два типа конструкции вентилятора, хотя различия между ними минимальны.

Первый вариант печь

широкий электрический контактный разъем.

Во втором варианте он узкий.

Устройство системы отопителя
