Замена ламп подсветки салона на Renault Duster

Меры предосторожности при работе с галогенными лампами

В галогенных лампах Дастера, как и в обычных лампах накаливания, в качестве источника света используется вольфрам. Однако температура разогрева вольфрама у галогенных ламп достигает 2700 – 2900 С, что на много выше чем у обычных. За счёт высокой температуры достигается их высокая светоотдача.

Появление пятен приводит к снижению светоотдачи лампы, а также к неравномерному нагреванию поверхности стекла колбы и его растрескиванию. Поэтому при замене необходимо брать галогенную лампу не руками, а с помощью салфетки или перчаток. Перчатки не должны оставлять на лампе следов материала, из которого они сделаны. Если так уж случилось, что на стекле появились следы загрязнения, его необходимо тщательно протереть спиртом. Необходимо избегать резких физических воздействий на галогенные лампы, они к этому чувствительны. Выполнение этих рекомендаций существенно продлит работу лампочки Renault Duster.

Автомобилистам

Как быстро продать машину

Правила продажи автомобилей и регистрации в МРЭО ГИБДД, действующие в настоящее время на территории Российской Федерации.

Полный алгоритм продажи машины, порядок действий продавца и покупателя при сделке купли-продажи, а также перечень всех необходимых документов.

Договор купли продажи машины

Бланк договора купли-продажи транспортного средства для заключения сделки между физическими лицами.

Заполненный бланк договора предоставляется в МРЭО ГИБДД для регистрации права собственности нового владельца. Бланк доступен к скачиванию в форматах Word (.docx) и PDF.

Договор купли-продажи автомобиля по доверенности

Бланк договора купли-продажи автомобиля по доверенности, заполняемый для совершения сделки между представителем владельца ТС и покупателем.

После заполнения бланк договора предоставляется в МРЭО ГИБДД для регистрации права собственности нового владельца. Бланк доступен к скачиванию в форматах Word (.docx) и PDF.

Бланк договора купли-продажи автомобиля

Бланк договора купли-продажи автомобиля для заключения сделки между юридическим и физическим лицом.

После заполнения бланк заверяется печатью юридического лица и предоставляется в ГИБДД для регистрации права собственности нового владельца. Бланк доступен к скачиванию в форматах Word (.docx) и PDF.

Доверенность на автомобиль

Бланки доверенностей на транспортное средство для управления им, прохождения техосмотра, оформления полиса ОСАГО и постановки ТС на учет.

Образцы заполнения бланков, правила оформления доверенностей на ТС и сроки их действия. Бланки доступны к скачиванию в форматах Word (.docx) и PDF.

Европротокол

Разрешенный в России европейский стандарт оформления ДТП без участия инспектора ГИБДД.

Европротокол позволяет значительно сократить время и упростить процедуру оформления ДТП для последующей передачи его в страховую компанию.

Коды регионов

Цифровые коды регионов России (республик, областей и городов) на государственных номерных знаках автомобилей.

Гражданские, военные и дипломатические номерные знаки с расшифровкой изображенных кодов.

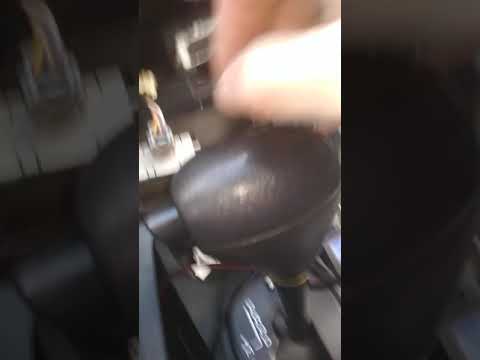

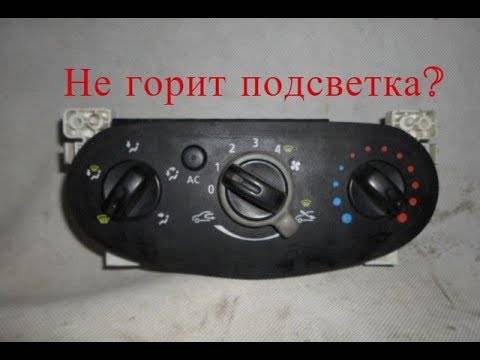

Процесс замены лампочки подсветки отопителя

Чтобы восстановить освещение отопителя на Renault Logan, необходимо изначально подготовить набор инструментов и расходных материалов:

• насадка/бита torx t20;
• головка на 9 мм.;
• вороток/трещотка;
• лампочки для замены.

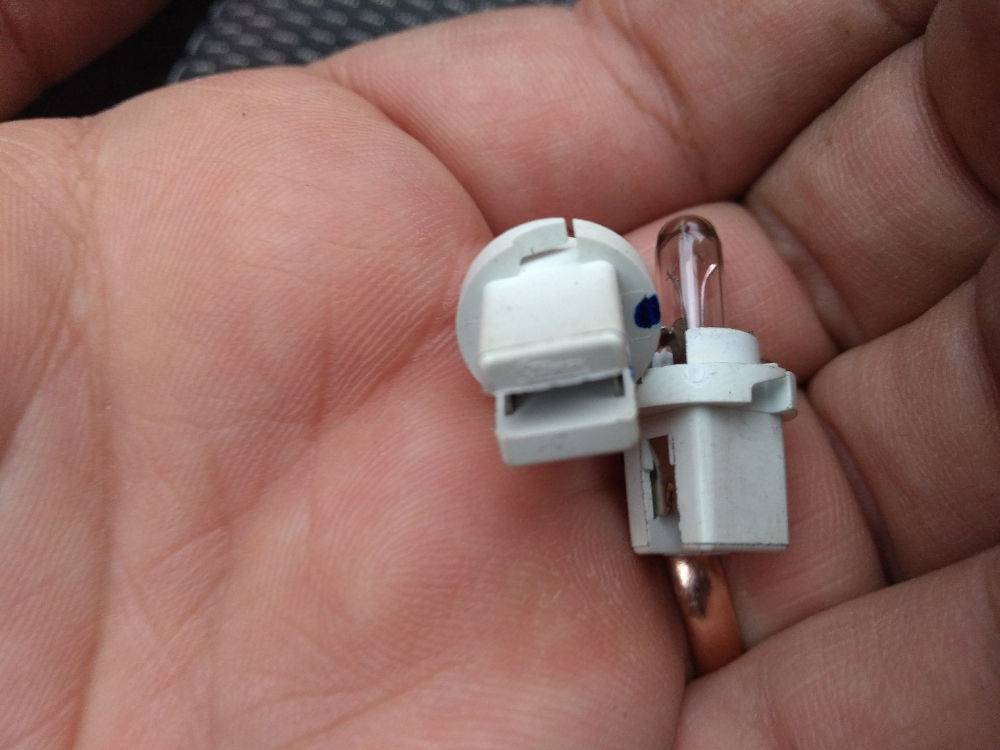

Лампочки подсветки печки Renault Logan

Последний элемент списка не всегда удаётся найти без проблем. Не все варианты подходят для этой модели автомобиля. Элементы от отечественных автомобилей однозначно не подходят. Придётся потратить время на поиски нужных ламп.

Снятие блока управления отопителем

Если всё необходимое для работы подготовлено, можно приступать к процессу замены перегоревших элементов. Чтобы выполнить эту работу, необходимо придерживаться следующего практического руководства:

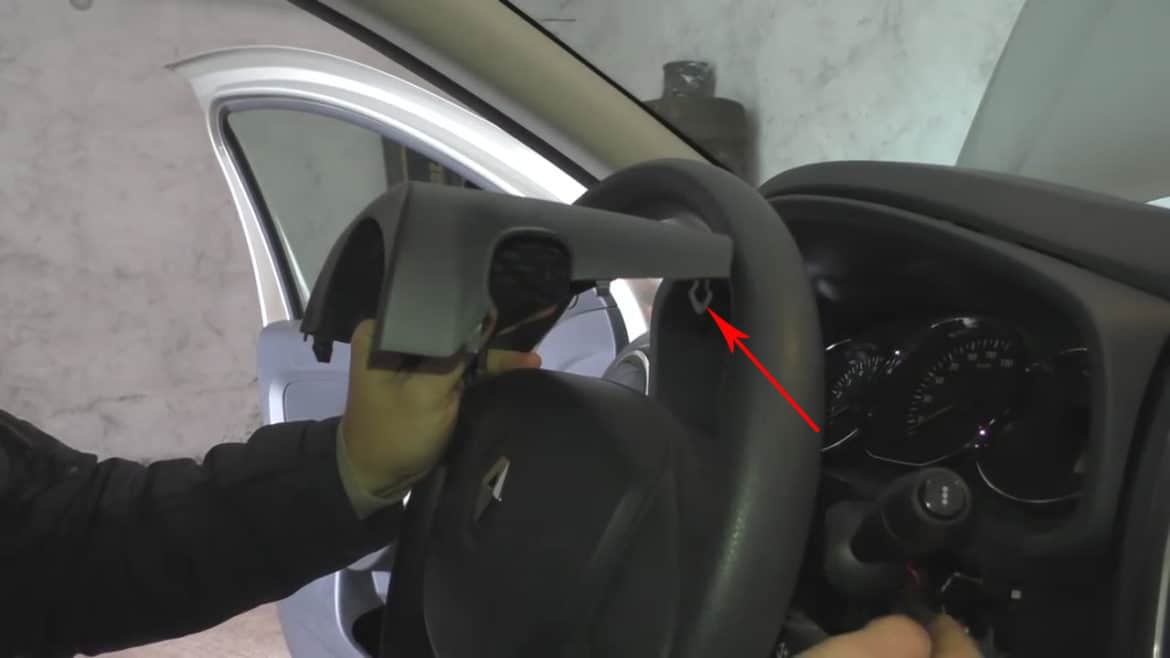

• выполняем демонтаж нижнего кожуха, для чего потребуется по бокам подцепить его руками и потянуть на себя;
• снизу нужно поддеть облицовочную панель, её также тянем на себя, но аккуратно, чтобы не деформировать пластик;
• при помощи ключа-звездочки (torx t20) снимаем 2 болта;
• по бокам отжимаем фиксаторы и убираем отопитель наверх;

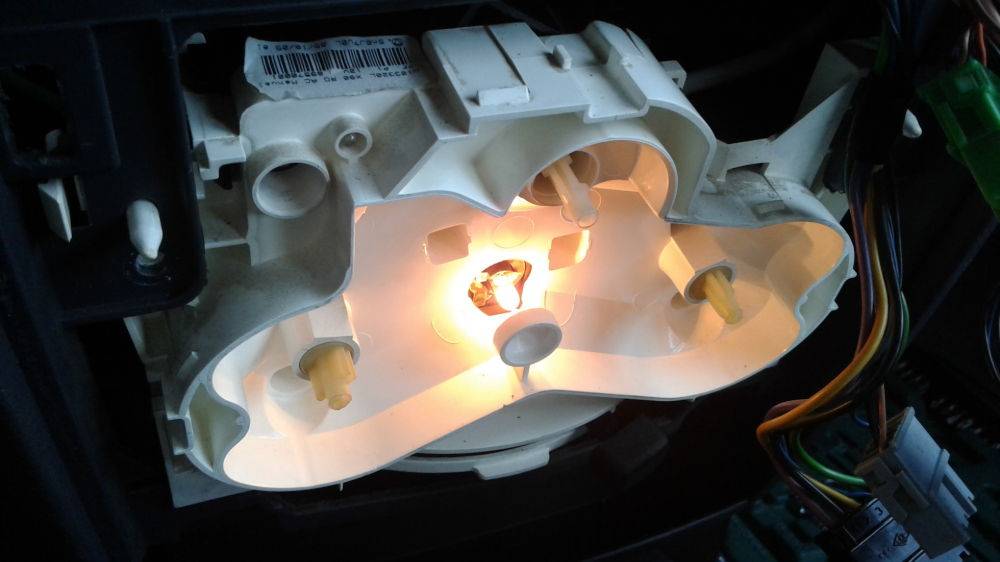

• в средней части блока отопителя располагается лампочка, для её демонтажа используется длинная головка на 9;
• для замены лампы на кнопке потребуется убрать клемму с неё, затем нажимаем на фиксаторы и вынимаем деталь;
• поддеваем верхнюю часть кнопки отвёрткой, что позволит убрать её;
• демонтируем оранжевую пластмассовую накладку, которая скрывает лампочку;
• ставим на место сгоревшей детали новую и собираем автомобиль в обратной последовательности.

Подсветка печки Renault Logan

Согласитесь, эта работа не предполагает сложностей. Каждому автовладельцу будет под силу заставить гореть лампу отопителя на панели приборов. С этой проблемой точно не стоит обращаться в СТО.

Источник

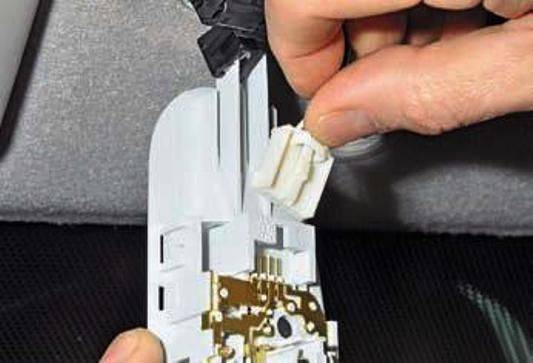

Замена ламп своими руками

Аккуратно с помощью тонкой отвертки поддеваем плафон и вытаскиваем его из посадочного места

Нажимаем пальцем на фиксатор рассеивателя и снимаем его

Вынимаем старую лампу из патрона и устанавливаем новую накаливания или светодиодную.

Производим сборку в обратной последовательности и радуемся полученному результату.

Демонтаж плафона освещения вещевого ящика автомобиля Renault Duster, замена лампы, замена тумблера Демонтируем плафон при замене лампы или плафона освещения вещевого ящика. Для замены лампы плафона открываем вещевой ящик отверткой поддеваем плафон и вытаскиваем плафон из отверстия вещевого ящика. Надавив на стопор, отделяем колодку кабелей от штекера плафона. Надавив на стопор демонтируем рассеиватель плафона. Вытаскиваем лампу из плафона. Новую лампу W5W монтируем в обратной очерёдности. Для замены тумблера плафона открываем вещевой ящик отверткой поддеваем выключатель и вытаскиваем выключатель из отверстия вещевого ящика. Отделяем две колодки кабелей от выводов тумблера и вытаскиваем выключатель из вещевого ящика. Монтируем выключатель плафона вещевого ящика в обратной очерёдности.

• Замена маховика шевроле круз



• Замена бендикса форд транзит



• Установка ксенона на w124



• Распиновка volvo pkg 28032127



• Шевроле круз где находится датчик холостого хода

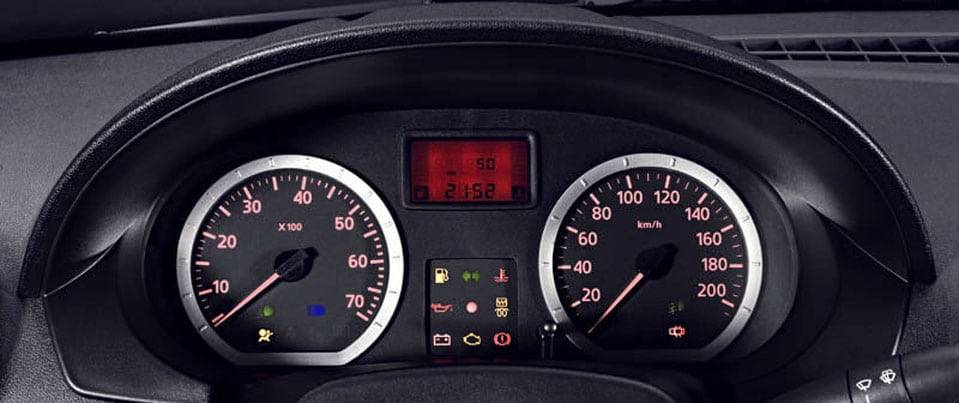

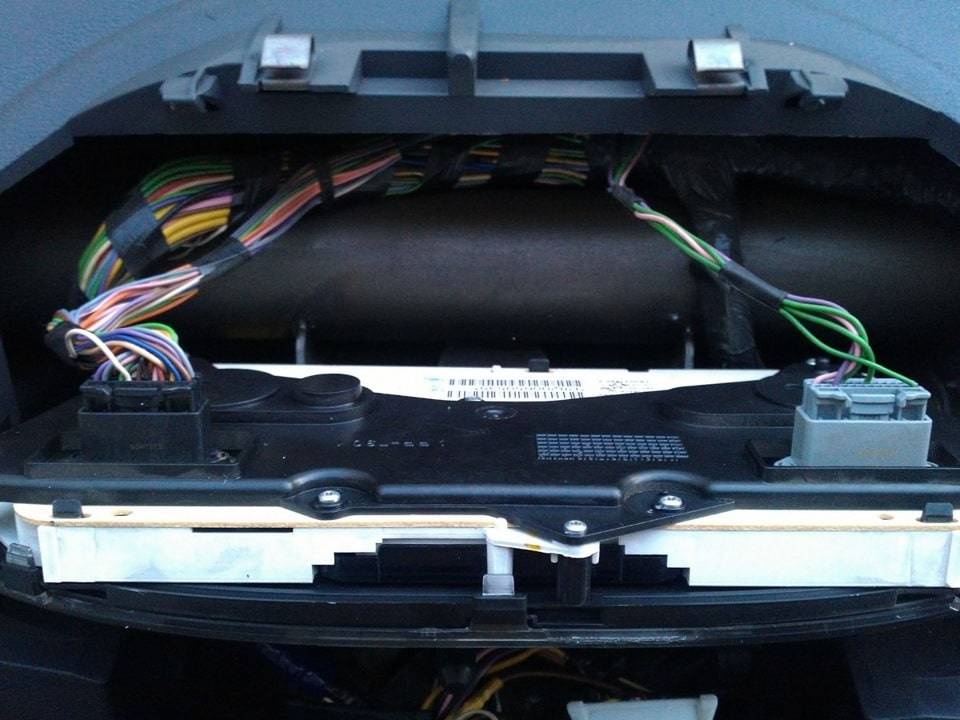

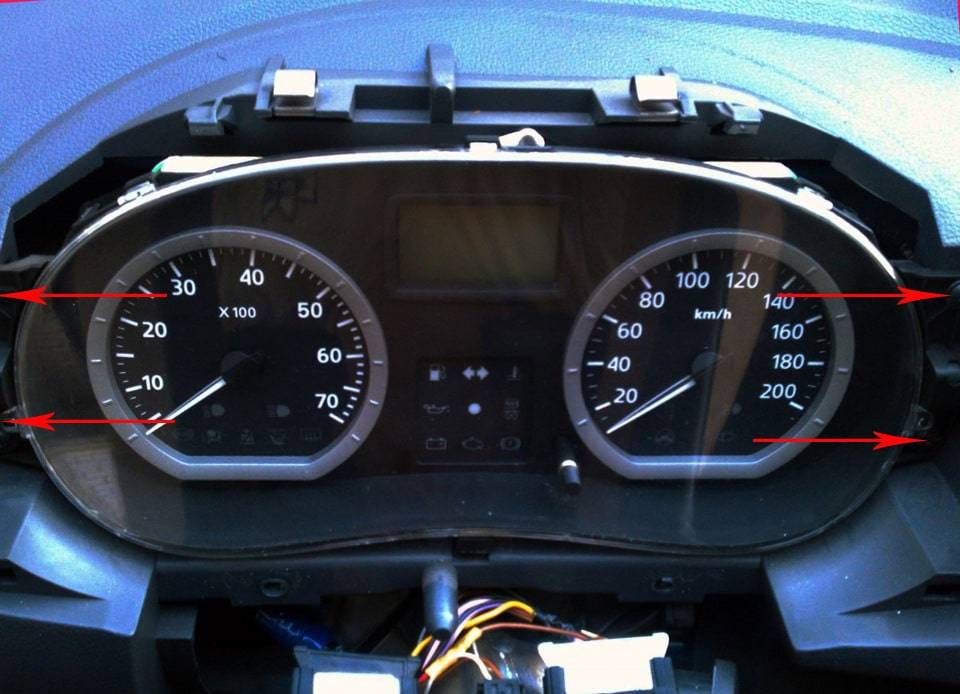

Основные модификации приборных панелей Рено Логан

На сегодняшний день производители Рено Логан комплектуют свои автомобили различными моделями панелей приборов. Внешне они сильно различаются, но, в общем, информацию они отображают одну и ту же. Для примера ниже я приведу фото основных и наиболее часто встречающихся модификаций.

Классическая и наиболее распространенная панель приборов Рено Логан. Именно на ней мы и будем учиться менять лампы подсветки и индикации, а затем даже попробуем ее тюнинговать.

Эта панель, выполненная в современном стиле с хромированными отголосками ретро, чаще встречается в модификациях автомобиля Рено Логан II.

Следующая панель имеет довольно оригинальный дизайн, но по функционалу ничем не уступает предыдущим разработкам.

А эта панель для удобства считывания информации дублирует показания стрелочных приборов в цифровом виде. Она наверняка придется по вкусу любителям цифровых технологий.

И последняя на сегодня модификация, пожалуй, самая «навороченная», поскольку не просто отображает информацию, но и позволяет произвести тонкую настройку ее вида при помощи встроенного мультиязычного меню. На этой панели можно даже выставить стоимость топлива (не совсем ясно, правда, зачем). Устанавливается на автомобилях последних моделей.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Все вышеперечисленные модификации приборных панелей Рено имеют одинаковые геометрическую форму, размеры, а также алгоритм демонтажа и замены лампочек подсветки и индикации.

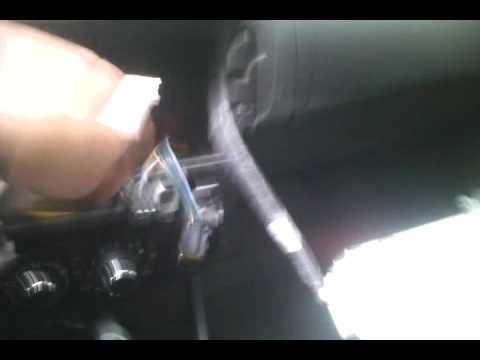

Рено дастер не работает подсветка печки

французы

w1,2w с патроном

2. Если следовать правилам нужно снять декоративную накладку центральной части торпеды (та что идет от кожуха рулевой колонки до перчаточного ящика, над центральной консолью). В теплое время можно ее и не снимать, а аккуратно вывести фиксаторы декоративной панели центральной консоли. 3. Снимаем декоративную накладку центральной консоли (без демонтажа накладки по пункту 2 аккуратно отжимаем с середины и снимаем).

4. Отстыковываем разъемы кнопок

5. Отворачиваем саморезы крепления блока управления климатической установкой

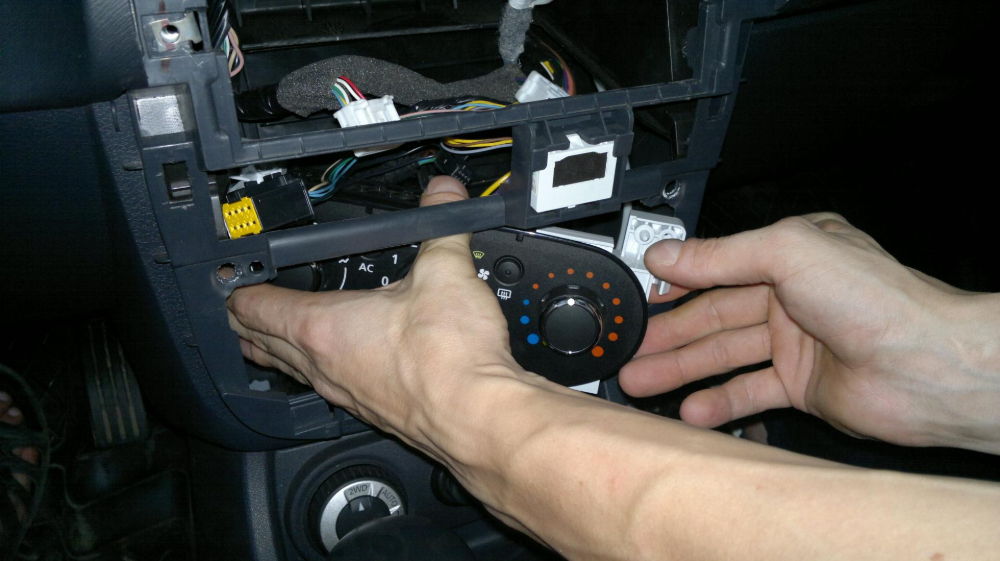

6. Снимаем блок управления климатической установкой с верхних фиксаторов сместив блок во внутрь центральной консоли и выводим (вверх) из пазов нижние фиксаторы. Затем немного разворачиваем блок для того чтобы снять разъем или отсоединить тросы управления заслонками

7. Развернув немного блок, нам становится доступна замена ламп подсветки

ЗЫ в таком положении не удобно, но возможно (не сложнее замены лампы ближнего/дальнего с правой стороны у Логана). Для легкой замены, требуется отсоединить разъем от блока климатической установки и 1 трос управления заслонками (из синего рычага — управления температурой), в таком случае блок можно развернуть больше и замена лампы будет гораздо удобнее. 8. Поворачиваем цоколь перегоревшей лампы и вынимаем цоколь с лампой из пазов, меняем лампу и собираем в обратной последовательности.

Источник

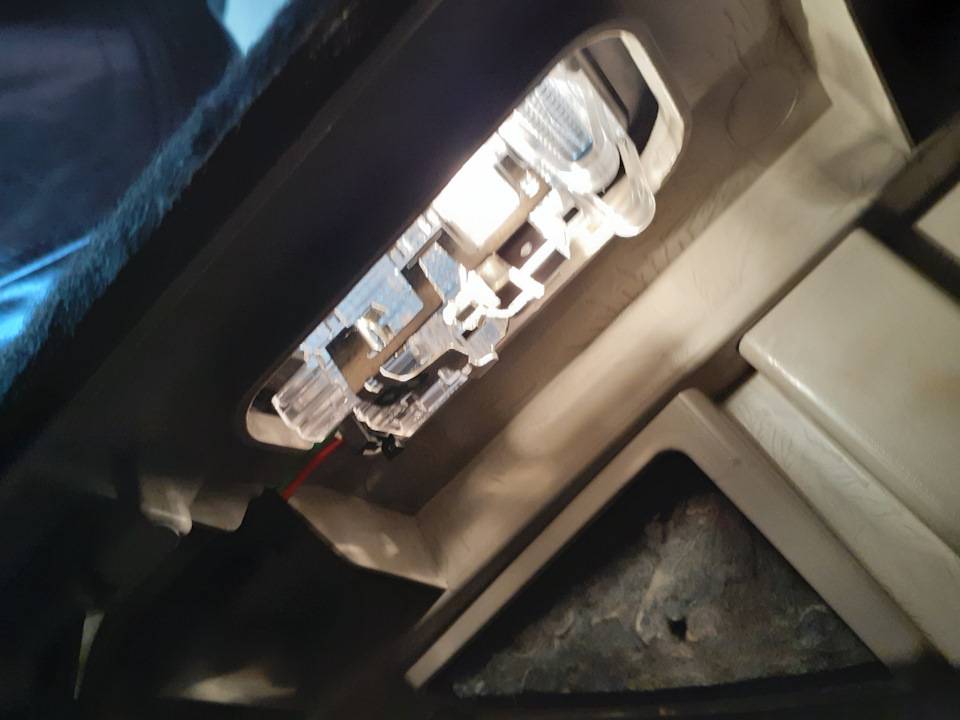

Плафон освещения багажного отделения Renault Duster

На автомобиле установлен плафон освещения багажного отделения, в котором установлена лампа W5W. Он расположен слева в боковой обивке багажного отделения.

Плафон включается при открывании двери багажного отделения.

Для замены лампы или плафона в сборе:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Тонкой шлицевой отверткой нажимаем фикса тор…

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Плафон освещения багажного отделения» для Renault Duster

Обзор освещения багажника Рено Дастер 2015

дополнительный свет в багажнике РЕНО ДАСТЕР

Как снять обшивку крышки багажника на Рено Дастер

Это интересно: Замена ламп Renault Sandero

Восстановление работоспособности подсветки и индикации

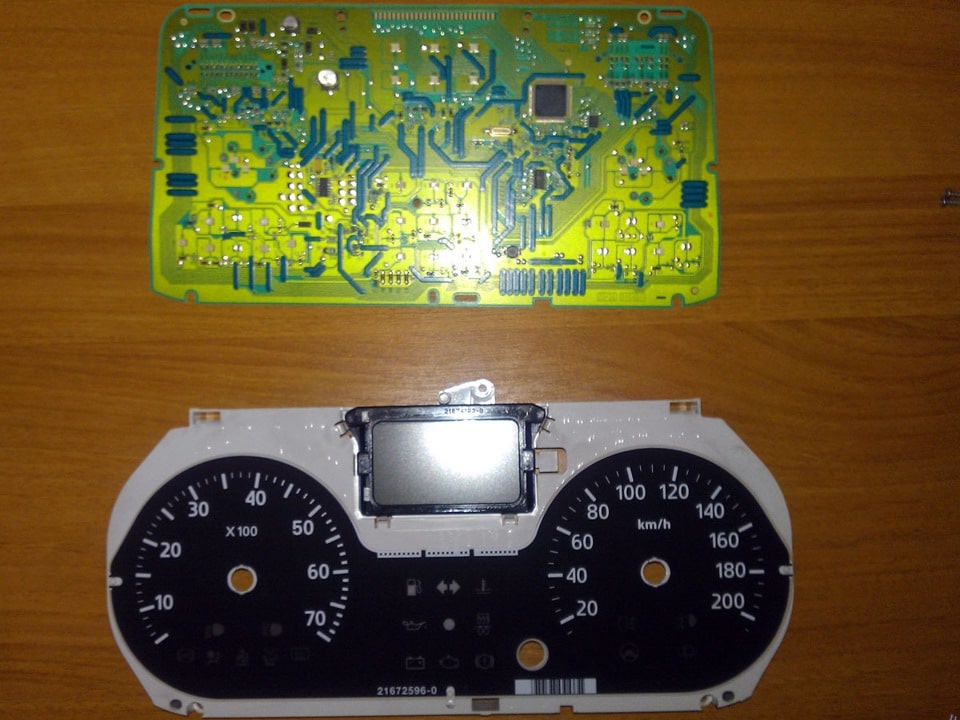

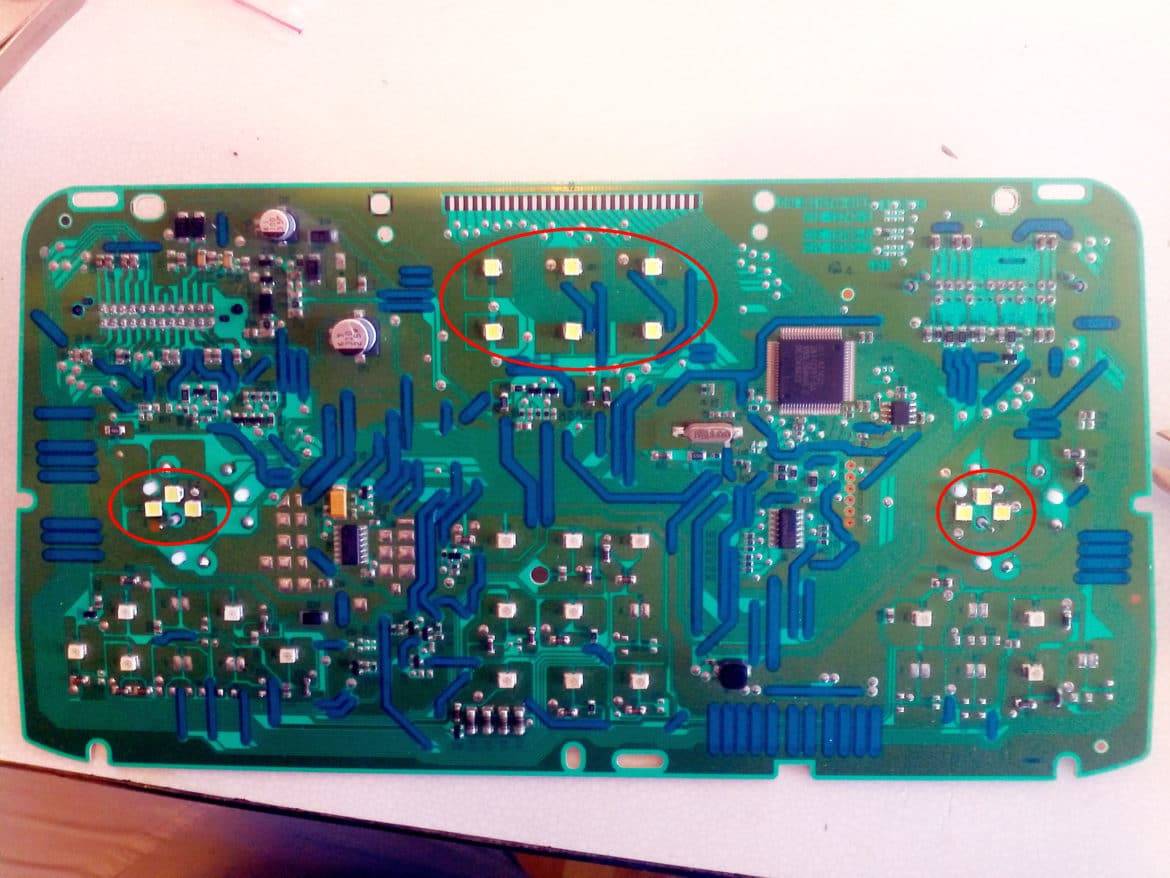

Как оказалось, никаких лампочек в панели приборов Рено Логан нет, их роли исполняют smd светодиоды 3528. Диоды подсветки стрелочных приборов и дисплея я обвел кружками, индикаторные, расположенные ниже, легко найти, ориентируясь на местоположение пиктограмм приборной панели.

Если знания в электронике есть, то найти неисправный светодиод и заменить его можно самостоятельно, пользуясь краткой методикой, которую я привожу ниже:

1. Включаем тестер на проверку диодов и прозваниваем каждый светодиод в обоих направлениях: в одном из положений щупов исправный светодиод должен слабо светиться.
2. Выпаиваем неисправный диод, предварительно запомнив, в каком положении находился его слегка срезанный уголок – ключ (фото ниже).
3. Впаиваем новый полупроводник, установив его ключом в ту же сторону.

https://youtube.com/watch?v=-gICWGy92CU

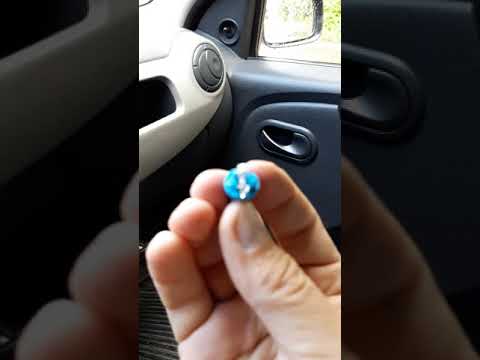

Какие лампы установлены в плафоне

В подсветке салоне, впрочем так же как и в подсветке багажника и бардачка используются лампы W5W 12v, который кстати установлены и в передних габаритах.

В салонном плафоне освещения установлены 3 лампочки W5W, как правило с завода идут лампы фирмы OSRAM. Не обязательно покупать лампы этой фирмы, можно приобрести и другие, а так же светодиодные аналоги.

Лампы W5W для замены

• Диалуч ЛЧ015-5Л W5W 12v (Китай) цена 6-8 руб
• OSRAM 12V W5W (W2,1×9,5d) O-2825 цена от 20 руб
• NARVA 12V W5W N-17177 цена от 15 руб
• PHILIPS 12V W5W (W2,1×9,5d) P-12961 цена от 25 руб
• KOITO 12V W5W 1583 цена от 25 руб
• BOSCH 12V W5W (W2,1×9,5d) Pure Light 1987302206 цена от 25 руб

Светодиодные аналоги W5W

Чтобы свет в салоне был белый и более яркий, можно установить светодиодные лампы с таким же цоколем. Неплохого качества светодиоды Маяк, Wayton, Xenite.

Помимо светодиодных ламп с цоколем W5W для еще более яркого света следует выбрать универсальные светодиодные панели. Они бывают большие на 18-22 SMD или среднего размера на 12-16SMD. Слишком большая панель не залезет в штатный плафон Дастера, а вот среднего размера очень хорошо умещается и светит очень ярко.

imщщщщщщg042

Лампы, применяемые в автомобиле «Рено Дастер»

Именно из соображений безопасности водителей и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства. Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой — опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Поэтому крайне важно знать, какие лампы предусмотрены производителем для установки в световых приборах вашего автомобиля, и уметь в случае необходимости их заменить. Лампы, применяемые в автомобиле «Рено Дастер»

Лампы, применяемые в автомобиле «Рено Дастер»

[Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 60 000/120 000 км пробега]

Понравилась заметка? Подпишись и будешь всегда в курсе!

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Какие лампы установлены

В плафоне освещения багажника установлена точно такая же лампа что и в подсветке салона, передних габаритах и подсветке номерного знака. Лампа W5W 12V установлена в небольшой плафон расположенный на левой стороне.

• PHILIPS 12V W5W P-12961 цена от 27 руб
• BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
• OSRAM 12V W5W O-2825 цена от 20 руб
• KOITO 12V W5W 1583 цена от 25 руб

Чтобы сделать освещение багажного отделения ярче, советуем установить светодиодные лампы с таким же цоколем W5W. К примеру я установил лампы фирмы Маяк, которые служат уже на протяжении года.

Светодиодные аналоги W5W

• Маяк 12T10-W\5SMD 5 SMD чипов цена 1 шт около 60 руб
• Маяк 12T10-W/6SMD 6 SMD чипов цена за штуку от 85 руб яркий белый свет
• Маяк 12T10-ULTRA-SW 6 SMD чипов + 1 линза цена от 130 руб штука (отлично подойдут для подсветки)

При установке светодиодных ламп свет будет более ярким и белым. Но если и этого освещения вам будет недостаточно, можно установить по обоим сторонам белую светодиодную ленту подключив ее в плафону багажного отделения.

Так же некоторые из автомобилистов устанавливают в багажник яркие полоски идущие как ходовые огни, так же подключая их к штатному плафону.

Процесс замены ламп

Снимаем рассеиватель, аккуратно поддев его пальцем или тонкой отверткой.

Далее аккуратно тянем на себя и вытаскиваем лампу/лампы подсветки.

Вставляем в гнездо новые лампы W5W и производим сборку плафона.

При установке светодиодных ламп, следует включить подсветку и вставлять лампу, чтобы угадать полярность. Если вставили и лампа не горит — вытаскиваем и переворачиваем в другую сторону лампу.

При установке светодиодных панелей в центральный плафон, следует выбрать из 3 переходников тот, который идет под бесцокольную лампу. Устанавливаем панель в плафон и устанавливаем рассеиватель на место. При желании светодиодную панель можно зафиксировать на скотч, но я просто положил ее в плафон и она прекрасно держится и так.

Автомобили Renault

Полезные ссылки

Форум Рено Дастер – обсуждение кроссовера (эксплуатация, все плюсы и минусы, неисправности и поломки, а также советы по ремонту).

Дилеры Renault – все автосалоны официального дилера Рено в России.

Информация – каталог статей для водителей.

Краш-тест Рено Дастер

Испытания на прочность Renault Duster 2 в новом кузове по методике европейского комитета по проведению независимых краш-тестов автомобилей Euro NCAP.

Отчет о полученных результатах проведенного краш-теста Euro NCAP, цветные иллюстрации, видео.

Ремонт Рено Дастер

Несложный ремонт и техническое обслуживание Renault Duster своими руками.

Замена передних и задних тормозных колодок, а также салонного фильтра – подробная инструкция, цветные иллюстрации и видео.

Тюнинг Рено Дастер

Доработка кроссовера с целью создания нового современного стиля, придающего ему дерзкий и футуристичный внешний вид.

Обвесы, накладки, молдинги, спойлеры, каркасные шторки, тонированные стекла и другие элементы тюнинга.

Популярные статьи

Рено Дастер дизель – описание новой дизельной модели авто, цветные иллюстрации, видео.

Рено Дастер бензин – новые модели кроссовера с бензиновыми двигателями – характеристики.

Рено Дастер. Снятие блока управления отоплением, вентиляцией и кондиционированием

Рено Дастер. Снятие блока управления отоплением, вентиляцией и кондиционированием

Снимаем блок для замены ламп подсветки или для замены самого блока.

Снимаем облицовку консоли панели приборов и накладку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов). Снимаем головное устройство системы звуковоспроизведения (см. Снятие головного устройства системы звуковоспроизведения).

Ключом Torx Т-20 отворачиваем два самореза крепления блока управления.

Проталкиваем блок в проем панели приборов, выводя два штифта блока из отверстий панели приборов…

…и сдвигаем держатели блока с выступов панели приборов.

Выводим блок из панели приборов. Для замены лампы подсветки блока…

…повернув против часовой стрелки, вынимаем лампу. Устанавливаем новую лампу в обратной последовательности. Аналогично заменяем другую лампу подсветки блока.

Отжав пальцем фиксатор рычага и, поддев тягу отверткой…

…отсоединяем наконечник тяги от рычага регулятора температуры.

Отверткой поддеваем оболочку тяги…

…и выводим оболочку тяги из держателя на блоке.

Отверткой нажимаем на фиксатор наконечника тяги, второй фиксатор прижимаем пальцем…

…и выводим оболочку тяги из держателя на блоке, одновременно выводя наконечник тяги из рычага привода заслонки рециркуляции.

Нажимаем на фиксатор колодки проводов…

…и отсоединяем колодку от разъема блока управления.

Отжав пальцем фиксатор рычага, отсоединяем наконечник тяги от рычага привода распределительных заслонок.

Выводим оболочку тяги из держателя на блоке…

…и снимаем блок управления. Устанавливаем блок управления в обратной последовательности.

Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Снятие блока управления отоплением, вентиляцией и кондиционированием»:

Для просмотра онлайн кликните на видео ⤵

Лампочки подсветки печки замена. Рено Дастер, Ниссан Террано до 2016г.в. | Видеолекция#2. Подробнее

Рено Дастер 2.0 4WD. Дневник. Запись 12. Замена лампы подсветки регуляторов вентиляции (печки). Подробнее

Мой Дастер. пробег 308 тыс км. замена лампочки подсветки блока управления отопителем Подробнее

Как поменять лампочку подсветки регулировки печки Рено дастер Подробнее

Замена ламп подсветки блока отопителя РЕНО ДАСТЕР,НИССАН ТЕРРАНО Подробнее

Замена лампочки подсветки климатического блока Reanault Duster 2nd edition Подробнее

Замена лампочек подсветки печки в Рено Дастр Подробнее

Замена ламп подсветки блока отопителя Подробнее

Замена лампочек подсветки блока управления климатом Подробнее

Как разобрать переднею панель рено дастер! Подробнее

Как самому починить подсветку переключатель отопителя Рено Дастер за 10 минут. Легко. Подробнее

ХОЛОДНО В МАШИНЕ. А ЗАМЕНА ТЕРМОСТАТА И РАДИАТОРА ПЕЧКИ НЕ ПОМОГАЕТ. УСТРОЙСТВО КОРПУСА ОТОПИТЕЛЯ Подробнее

Замена лампочек в блоке печки на Рено Логан до 2010 года выпуска Подробнее

Замена лампочки в блоке управления печкой Подробнее

Как снять вентилятор печки на Рено Дастер Подробнее

Замена лампочек в консоли Рено Логан Подробнее

Как заменить любую лампочку на Рено Дастер? СМОТРИ, как все ПРОСТО! Подробнее

Как заменить лампочки в блоке печки на renault logan 2 самостоятельно Подробнее

Улучшаем обдув ног водителя Ларгус, Дастер, Логан (часть 2) Подробнее

Процесс замены ламп

Снимаем рассеиватель, аккуратно поддев его пальцем или тонкой отверткой.

Далее аккуратно тянем на себя и вытаскиваем лампу/лампы подсветки.

Вставляем в гнездо новые лампы W5W и производим сборку плафона.

При установке светодиодных ламп, следует включить подсветку и вставлять лампу, чтобы угадать полярность. Если вставили и лампа не горит — вытаскиваем и переворачиваем в другую сторону лампу.

При установке светодиодных панелей в центральный плафон, следует выбрать из 3 переходников тот, который идет под бесцокольную лампу. Устанавливаем панель в плафон и устанавливаем рассеиватель на место. При желании светодиодную панель можно зафиксировать на скотч, но я просто положил ее в плафон и она прекрасно держится и так.

Это интересно: Система управления двигателем 2.0 литра Renault Duster

Renault Duster ЖАБОВОЗ › Logbook › Меняем лампу подсветки ручек отопителя на рестайле (снимаем центральную глянцевую панель)

Ранее писал о перегоревшей лампе подсветки ручек печки.www.drive2.ru/l/527746615830645196/Да-да, у нас там не диоды, кто не знает, а лампы 12В 1.2Вт с пластиковым цоколем. Месье в Рено знают толк в извращениях.

По дорестайлу есть инструкция и в книгах по ремонту, и на ютьюбе

Но на рестайле центральная панель несколько отличается, об этом и решил написать.

Понадобятся пластиковые съемники и торкс т20.Сначала снимаем верхнюю полку над центральной панелью, просто потянув ее на себя.

Далее снизу поддеваем глянцевую облицовку лопаткой и либо аккуратно руками, либо двигаясь лопаткой вверх, тянем ее на себя и вверх. Снимать серые боковые накладки не нужно. На фото видно где находятся защёлки.

Отсоединяем клемы проводов круиза и парктроника.Нижнюю «губу» снимаем аналогично подцепив лопаткой снизу. Когда отщелкните, то нужно вынимать ее вниз.

Теперь снимаем управление отопителем: выкручиваем два винта под торкс т20, нажимаем на верхние защелки и приподнимаем вверх блок

Обратите внимание на нижнее крепление

Блок отопителя лучше не снимать, а просто развернуть задней частью вверх и в таком, не самом удобном положении, выкрутить лампочки, их две. На видео приведенном для дорестайла это отлично видно.

Собираем все в обратном порядке конечно же, не забываем закрутить обратно торксы и поставить блок отопителя на нижние крепления.

А теперь небольшой оффтоп.Купил безцокольные лампы 12W1.2 будучи полностью уверенным что именно они и нужны, но на месте понял что нужны в пластиковом цоколе. Вынул перегоревшую лампу из цоколя, сделал в нем отверстие что бы можно было безцокольную вставить. «лапки» замкнул на контакты цоколя- все работает.

А ещё отдельно спасибо хочется сказать представителю старлайн рядом с м Текстильщики.Поломали крепления когда ставили сигналку и вот так «подшаманили» ничего не сказав. Не рекомендую к ним обращаться и сам не буду больше.

Так же заметил что есть провод к кнопке отключения парктроника, хотя в моей комплектации парктроника нет. Может кто-то знает где этот провод заканчивается? Вдруг на него что-то можно заколхозить)

UPD:Парт номера ламп отопителя:галогеновая — 7703097184 от 9рдиод на замену штатной галогенке — 77 00 761 132 от 400 р

Какие лампы установлены в плафоне

В подсветке салоне, впрочем так же как и в подсветке багажника и бардачка используются лампы W5W 12v, который кстати установлены и в передних габаритах.

В салонном плафоне освещения установлены 3 лампочки W5W, как правило с завода идут лампы фирмы OSRAM. Не обязательно покупать лампы этой фирмы, можно приобрести и другие, а так же светодиодные аналоги.

Лампы W5W для замены

• Диалуч ЛЧ015-5Л W5W 12v (Китай) цена 6-8 руб
• OSRAM 12V W5W (W2,1×9,5d) O-2825 цена от 20 руб
• NARVA 12V W5W N-17177 цена от 15 руб
• PHILIPS 12V W5W (W2,1×9,5d) P-12961 цена от 25 руб
• KOITO 12V W5W 1583 цена от 25 руб
• BOSCH 12V W5W (W2,1×9,5d) Pure Light 1987302206 цена от 25 руб

Светодиодные аналоги W5W

Чтобы свет в салоне был белый и более яркий, можно установить светодиодные лампы с таким же цоколем. Неплохого качества светодиоды Маяк, Wayton, Xenite.

Меняем лампочки стоп-сигнала и заднего хода

Последовательности действий по замене лампочек стоп-сигнала и заднего хода в Дастер:

1. Обесточьте авто, сняв клемму минус с аккумулятора.
2. Теперь снимите фонарь: открутите две крепящие фонарь пластиковые барашковые гайки.
3. Переместите фонарь в сторону от кузова на длину проводов.
4. Отпустите фиксатор, а затем разъедините колодку с фонарем и снимите его.
5. Выжмите держатели.
6. А затем демонтируйте заднюю крышку фонаря вместе с патронами.
7. Вдавите в патрон, неисправную лампочку, проверните её влево и извлеките из патрона.
8. При вставке исправной детали необходимо, что выступы на цоколе попали в прорези патрона. Для фиксации лампочки, проверните ее вправо.
9. Дальнейшая сборка в обратном порядке.

Меняем источники света в передней блок фаре

Замена электролампочки на Дастер в передней блок фаре:

• Подымите капот.
• Отсоедините проводник с отрицательного полюса батареи аккумулятора.
• Демонтируйте защитную заглушку фары.

Замена лампы ближнего света на Рено Дастер

Как заменить лампочку ближнего света на Дастер, последовательность действий:

• В отражателе лампочка удерживается тремя пружинными фиксаторами. Чтобы ее вынуть из отражателя, необходимо потянуть, одолевая силу фиксаторов
• Затем извлечь из контактной колодки.
• Также преодолевая сопротивление фиксаторов верните ее в отражатель. Присоедините к ней провода.

Смена лампочек дальнего света, габаритов и поворотника

Последовательность операций замены лампы дальнего света на Рено Дастер:

• Сначала надо снять защитный чехол фары.
• Источник света в отражателе удерживается тремя пружинными фиксаторами. Чтобы его вынуть из отражателя, необходимо потянуть, преодолевая силу фиксаторов.
• Затем извлечь из контактной колодки.
• Также преодолевая сопротивление фиксаторов вернуть исправную деталь в отражатель. Присоедините к ней колодку с проводами.

Замена габаритной электролампочки предполагает изначальное извлечение патрона из отражателя.

Как снять и разобрать панель приборов

Наши эксперименты, как я уже говорил, мы будем проводить на классической модификации. Для снятия приборной панели тебе понадобятся инструменты, которых может не оказаться в стандартном комплекте автолюбителя. Вот они:

1. Ключ TORX 20.
2. Ключ TORX 10.
3. Нож или тонкая отвертка.

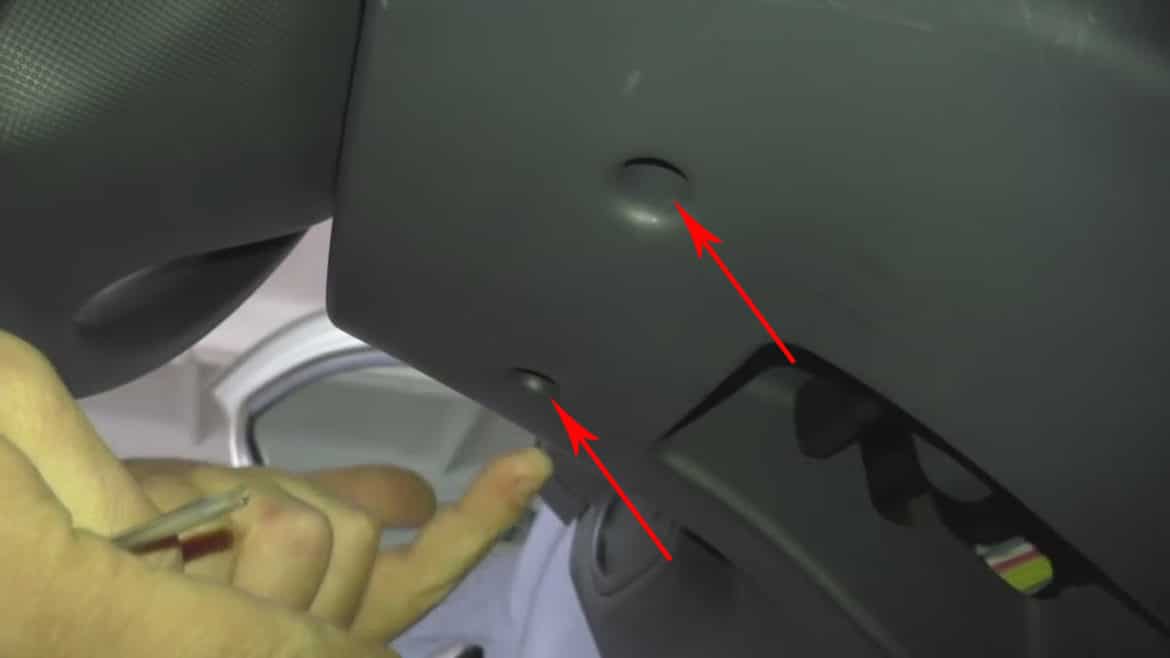

В первую очередь нужно снять кожух рулевого колеса, точнее, его верхнюю часть. Берем ключ TORX 20 и отворачиваем два винта, находящиеся в нижней части кожуха, под рулевой колонкой. Местонахождение этих винтов я указал стрелками.

Теперь снимаем верхнюю часть кожуха, аккуратно потянув ее вверх, чтобы освободить 2 дополнительные защелки. При этом ни на что нажимать не нужно.

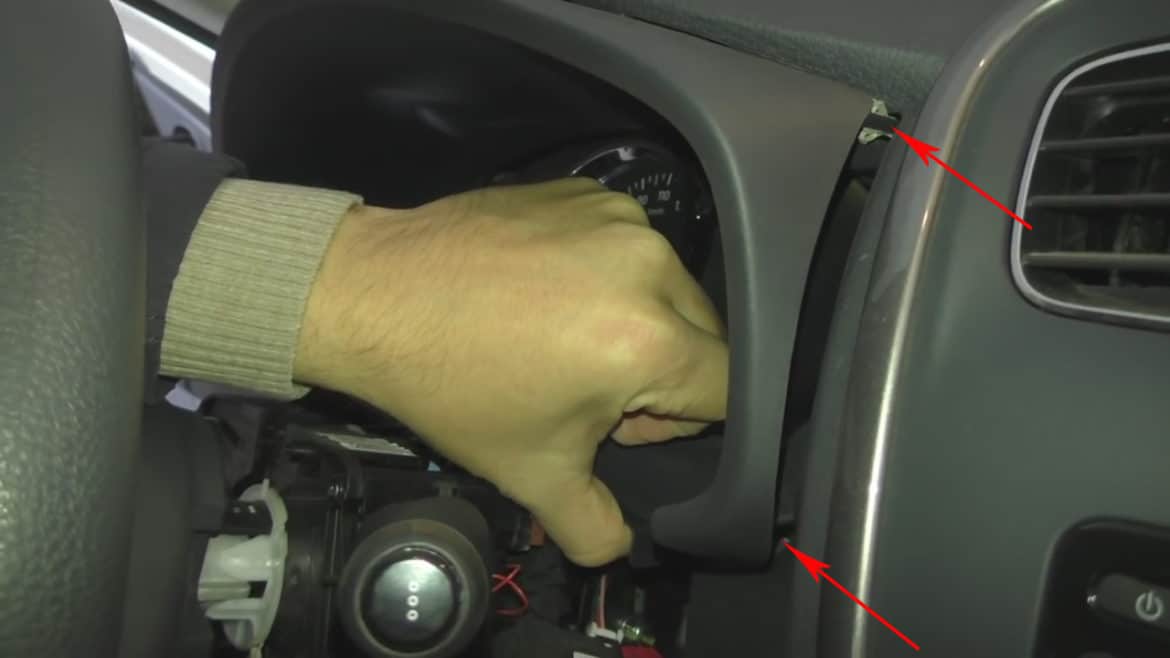

Теперь мы можем снять козырек, который крепится на четырех защелках. Здесь тоже никуда нажимать не нужно, достаточно аккуратно потянуть козырек на себя, прилагая усилие по всему периметру.

В принципе, почти все. Осталось при помощи ключа TORX 10 отвернуть четыре винта, крепящих приборную панель. На фото эти винты я пометил стрелками.

Аккуратно выдвинь панель, и ты увидишь питающие разъемы. Отсоедини их и освободи панель, которую теперь можно отнести на рабочий стол.

Разборка панели

Чтобы добраться до подсветки и индикации, приборную панель придется разобрать. Для этого сначала снимаем защитное стекло, которое крепится на защелках. Особых усилий к ним не прилагаем, чтобы не обломать.

Теперь отворачиваем восемь винтов, помеченных красными стрелками на фото ниже. Это позволит снять защитную пластиковую панель и освободить плату.

Переворачиваем панель «лицом» вверх и снимаем стрелки со спидометра и тахометра. Для этого, слегка потянув на себя, проворачиваем их против часовой стрелки. Сразу отмечу, что, устанавливая стрелки на место, их нужно поворачивать в ту же сторону, но не тянуть, а вдавливать. Снова переворачиваем устройство, аккуратно отжимаем три фиксатора (синие стрелки на фото выше) и снимаем плату.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В пластиковой части панели с тыльной стороны на уровне дисплея находится паз, в котором установлена токопроводящая резиновая прокладка для соединения ЖК-индикатора с платой. Не трогай ее грязными руками и тем более не вздумай протирать чем-нибудь типа бензина или спирта, поскольку найти новую взамен испорченной, скорее всего, не удастся.

Заключение

Исправность освещения в автомобиле залог безопасной езды. Параметры освещения автомобиля регулируются техническими характеристиками производителя и Правилами дорожного движения страны. Поэтому любые попытки улучшить элементы системы освещения не должны противоречить этим основополагающим документам, не должны создавать небезопасную обстановку для участников дорожного движения.

По дорестайлу есть инструкция и в книгах по ремонту, и на ютьюбе

Понадобятся пластиковые съемники и торкс т20.Сначала снимаем верхнюю полку над центральной панелью, просто потянув ее на себя.

Далее снизу поддеваем глянцевую облицовку лопаткой и либо аккуратно руками, либо двигаясь лопаткой вверх, тянем ее на себя и вверх. Снимать серые боковые накладки не нужно. На фото видно где находятся защёлки.

Отсоединяем клемы проводов круиза и парктроника.Нижнюю “губу” снимаем аналогично подцепив лопаткой снизу. Когда отщелкните, то нужно вынимать ее вниз.

Теперь снимаем управление отопителем: выкручиваем два винта под торкс т20, нажимаем на верхние защелки и приподнимаем вверх блок

Обратите внимание на нижнее крепление

Блок отопителя лучше не снимать, а просто развернуть задней частью вверх и в таком, не самом удобном положении, выкрутить лампочки, их две. На видео приведенном для дорестайла это отлично видно.

Собираем все в обратном порядке конечно же, не забываем закрутить обратно торксы и поставить блок отопителя на нижние крепления.

А теперь небольшой оффтоп.Купил безцокольные лампы 12W1.2 будучи полностью уверенным что именно они и нужны, но на месте понял что нужны в пластиковом цоколе. Вынул перегоревшую лампу из цоколя, сделал в нем отверстие что бы можно было безцокольную вставить. “лапки” замкнул на контакты цоколя- все работает.

А ещё отдельно спасибо хочется сказать представителю старлайн рядом с м Текстильщики.Поломали крепления когда ставили сигналку и вот так “подшаманили” ничего не сказав. Не рекомендую к ним обращаться и сам не буду больше.

Так же заметил что есть провод к кнопке отключения парктроника, хотя в моей комплектации парктроника нет. Может кто-то знает где этот провод заканчивается? Вдруг на него что-то можно заколхозить)

UPD:Парт номера ламп отопителя:галогеновая — 7703097184 от 9рдиод на замену штатной галогенке — 77 00 761 132 от 400 р

• Пежо собирают в беларуси



• Замена передних тормозных дисков рено меган 3



• Замена задней подвески рено сандеро



• Рено сандеро увеличить клиренс



• Замена пыльника шруса рено мастер
