Элементы механизма автоматической регулировки зазора: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — витая пружина распорной планки; 6 —пластинчатая пружина; 7 — храповая гайка
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Замки
Чтобы снять замок двери Рено Дастер, необходимо снять обивку, как показано выше, затем проделать следующие действия:
- Берем ключ Torx T-30 и у направляющей стекла отворачиваем два винта
- С внутренней стороны из отверстия вынимаем усик направляющей стекла
- Вынимаем направляющую
- Снимаем крепление наружной ручки, открутив гайку
- С внешней стороны откручиваем гайки, которые крепят ручку
- Отжимаем пластиковый желтый фиксатор, провернув его по кругу, и отсоединяем от рычага замка тягу
- Снимем наружную ручку
- Из пластикового держателя выводим тягу, которая блокирует замок
- Выводим тягу из паза рычага и вынимаем ее
- Из пластикового держателя вынимаем тягу
- Выкручиваем 3 винт
- Отсоединяем колодки проводов
- Вынимаем замок
Чтобы установить замок нужно проделать все действия в обратной последовательности, длину тяги можно регулировать с помощью накатных винтиков, а после установки, чтобы зафиксировать нужное положение предусмотрены металлические фиксаторы.

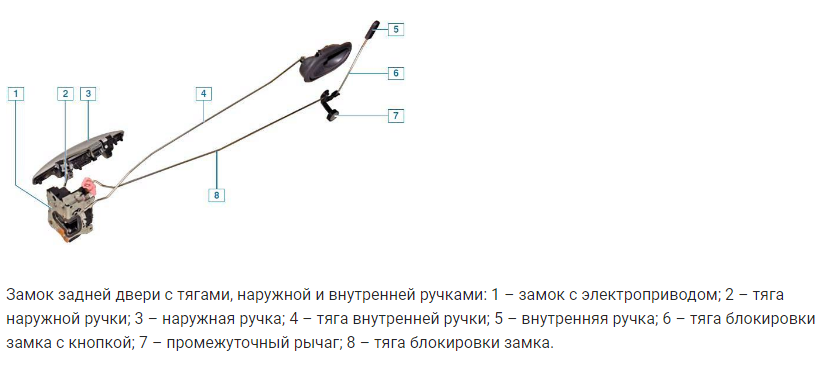

На картинке ниже можно увидеть, как устроена вся система

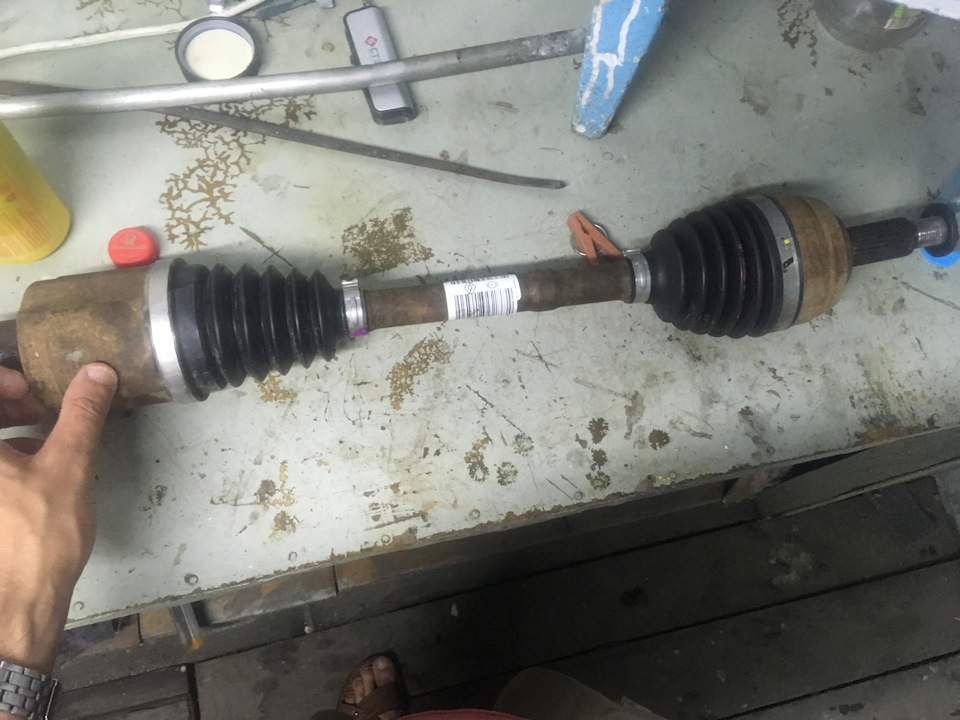

Снятие и установка привода переднего колеса Renault Duster
Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.
Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.
2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.
3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.
4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.
Замечание
Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.
5. Отсоединяем шаровую опору от рычага передней подвески.
6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.
Замечание
При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.
Замечание
Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.
10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.
11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.
12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.
13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster
Снятие и установка левого привода Рено Логан, Сандеро, Ларгус
Замена сальника раздаточной коробки правого привода Дастер
Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2
Это интересно: Проверка катушки зажигания двигателя 1,4–1,6 (8V) и ее цепей Renault Sandero
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Выбор тормозных колодок Рено Дастер
Хорошие колодки тормозные передние Рено Дастер имеют большой рабочий ресурс, устойчивы к износу, выполняют свои функции в течение длительного периода. Современный рынок предлагает широкий ассортимент деталей разного качества.
Запчасти отличаются между собой по разным параметрам: технические характеристики, срок службы, цена. Как выбрать качественные тормозные колодки? Тормозные колодки относятся к самым важным элементам тормозной системы. От их качества зависит эффективность торможения и длина тормозной пути автомобиля. Запчасти нуждаются в периодической замене, ведь подвергаются постоянному износу.
Как выбрать качественные, надёжные тормозные колодки?
- Нужно изучить их основные характеристики.
- Метод крепления накладок. Накладка крепится к металлическому основанию либо при помощи клея, либо на заклёпки.
- Материал запчастей. В продаже доступны металлические, полуметаллические, керамические и органические детали.
- Торговая марка. Доверяйте продукции проверенных производителей, которые зарекомендовали себя на рынке.
Не стоит экономить на качестве запчастей. Цена передних тормозных колодок Рено Дастер не должна быть определяющим критерием выбора. Выбирайте качественные надёжные изделия известных торговых марок.
Заслуженной популярностью пользуются японские запчасти для автомобилей Элайд Нипон.
Тормозные колодки Элайд Нипон
Над разработкой технологий производства японских колодок работает целый научно-исследовательский центр. Продукция компании Allied Nippon Ltd. постоянно совершенствуется. Преимущества тормозных колодок этой торговой марки:
- изготавливаются из высококачественных, инновационных материалов;
- имеют большой рабочий ресурс;
- накладка стачивается умеренно;
- диск не нагревается;
- торможение стабильное, эффективное, мягкое;
- моментальная остановка автомобиля при экстренном торможении.
Задние и передние тормозные колодки Allied Nippon – лучшее решение для автомобилей Рено Дастер. Запчасти высокого качества по доступной стоимости – это реально.
Детали состоят из прочного металлического основания и накладки, изготовленной из фрикционного материала с отличными техническими свойствами.
Не знаете, как выбрать тормозные колодки для своего Рено Дастер? Позвоните нашему менеджеру, и он предоставит экспертную консультацию по интересующим вас вопросам.
