Введение

Концерны автомобилестроения немало внимания уделяют форме и функционалу решётки радиатора. Бампер всегда оснащается большими отверстиями, которые способствуют свободному проникновению воздушных потоков к радиатору. Однако, отверстия не имеют должной защиты, эту функцию выполняет специальная защитная сетка. Она препятствует проникновению мусора, который во время движения поднимается с дороги, различных насекомых и даже маленьких птиц. Устанавливается нехитрая конструкция непосредственно за заводской решёткой радиатора, выполняя при этом не только защитную, но и декоративную функцию. Иногда защитный элемент частично ломается, простейший ремонт решётки радиатора может быть выполнен автовладельцем собственноручно.

Зачем снимать радиаторную решетку

Владельцам автомобилей Renault Duster приходится снимать радиаторную сетку в таких случаях:

при механических повреждениях, вызванных попаданием камней или ДТП;
при неисправности креплений, проявляющейся дребезжанием во время езды по пересеченной местности, шатанием и выпадением решетки;
при установке дополнительной сетчатой защиты перед радиатором;
при снижении эстетических характеристик из-за выгорания или отслоения покрытия;
при желании усовершенствовать дизайн транспортного средства.

Автолюбители заменяют заводскую штатную деталь радиаторной решеткой, имитирующей стиль автомобилей серии Джип Чероки. Трансформация придает машине представительный и вальяжный вид, добавляя брутальности водителю.

Как Снять Нижнюю Решетку Радиатора Рено Дастер

Решетка радиатора — как снять и заменить защиту

Решетка радиатора несет не только декоративную, но и защитную функцию. Она предохраняет радиатор от различных повреждений, вызванных попаданием в него камушек и пыли. Казалось бы, если уже есть обычная решетка радиатора, то для чего нужна защитная? Постараемся выяснить, зачем нужна защитная решетка радиатора, как она снимается и заменяется на новую?

Функции защитной решетки радиатора

Как вам уже известно, решетка радиатора должна обеспечить защиту последнего элемента от различных инородных предметов, оказавшихся на дороге и поднятых встречным потоком. Однако, не всегда конструкторы очень точно просчитывают свойства заводской решетки радиатора. Дело в том, что она может иметь достаточно толстую основу, которая хорошо обеспечивает защитную функцию, но не может пропустить достаточно большой поток воздуха, необходимый для охлаждения двигателя. В результате, двигатель перегревается и может запросто выйти из строя.

Другая сторона проблемы – слишком широкое расстояние между полостями. Тут радиатор получает достаточно воздуха, однако может быть поврежден каким-нибудь небольшим камнем. Поврежденный радиатор, в лучшем случае, потеряет приятный внешний облик, а в худшем – будет пробит. Пробитый радиатор также станет причиной перегрева двигателя.

Решением проблемы становится защитная решетка радиатора. Ее конструкция имеет вид металлической сетки, которая позволяет радиатору получить большое количество встречного воздуха и максимальную защиту от повреждений, так как сетка имеет тонкие полости, которые имеют маленькое расстояние относительно друг друга

Кроме того, защитная решетка радиатор придает автомобилю другой вид, что очень важно для внешнего вида транспортного средства. Таким образом, она решает сразу три проблемы и является универсальной деталью автомобиля

Как снять защитную решетку радиатора?

Для многих автомобилей эта процедура может выполняться по-разному. Это связано с конструктивным различием экономической целесообразностью. Так, например, в ВАЗ 2106 решетка радиатора крепится при помощи болтов, а вот в ВАЗ 2109 посредством специальных планок. Поэтому, чтобы снять решетку радиатора, необходимо первым делом узнать, как она крепится и после этого применять соответствующие инструменты (если потребуется).

Снимая решетку радиатора, помните о том, что езда без нее может стать опасной для радиатора. Ведь если ее не будет, радиатор перестанет защищаться и может быть поврежден из-за встречного мусора на дороге.

Снятие решетки производится при открытом капоте. Так удобнее добраться до болтов или гаек, которые закручиваются с внутренней части подкапотного пространства автомобиля. Кроме того, именно там расположены планки крепления или защелки.

Крепление многих решеток радиатора может осуществляться и на бампере, именно поэтому, некоторые автомобили необходимо поставить на смотровую яму, чтобы снять такой элементарный элемент.

Замена защитной решетки радиатора ВАЗ 2109

Замена решетки радиатора необходима в случае, когда она подверглась механическому повреждению. Таковым может быть ДТП, в котором решетка полностью разрушилась или простое ее повреждение, вследствие попадания по ней большого камушка. В обоих случаях рекомендуется поскорее заменить неисправную деталь.

Замена решетки радиатора «на девятке» — не редкость. Дело в том, что решетка для нее изготавливается из пластмассы, которая не всегда справляется с очень сильными механическими воздействиями.

Чтобы поменять защитную решетку радиатора на ВАЗ 2109, необходимо открыть капот и выкрутить с помощью отвертки два винта, расположенных в верхней части крепления. После этого, возьмите плоскую отвертку и отведите конец защелки, освобождая, тем самым, решетку от крепления. Теперь ее необходимо выводить из кронштейнов, наклоняя в свою сторону.

Установка новой решетки радиатор происходит в обратной последовательности. На этом замена защитной решетки радиатора завершена.

Замена: как снять решетку радиатора на Приоре

Чтобы снять и поменять запчасть на Приоре, надо разобрать передний бампер автомобиля, его придется совсем снять. Эту работу необходимо начать со снятия бампера:

Затяните ручник, поднимите капот.
Уберите брызговик мотора.
Демонтируйте подкрылки, перед этим открутив саморезы крепления.
Отверните саморезы крепления бампера к крылу.
Далее отверните винты крепления пластмассовой накладки над фарой. Потяните накладку к себе.
Посередине отверните два крепящих винта, которые придерживают бампер относительно верхней рамки.
Отсоедините провода от противотуманки, отжав фиксатор крепления.
Слегка потяните к себе отбортовку сбоку бампера, чтобы вывести ее из зацепления с крылом.
То же самое сделайте с другой стороны. После этого отверните еще четыре винта крепления сверху. Положите бампер на мягкую ткань.
Далее, для демонтажа элемента воздушного теплообменника отщелкните 11 пластмассовых крепежей (для SE это винты), потяните пластмассовую деталь к себе. Не рекомендуется выполнять демонтаж без снятия бампера, потому что существует довольно серьезный риск повредить элемент и его крепежи.

Замена нижней решетки

Для того чтобы снять нижнюю часть детали, также необходимо снять бампер. После этого отворачиваются шайбы крепления, и решеточка выходит из зацепления, ее можно легко снять.

Как снять решетку радиатора Лада Гранта?

Вам понадобиться:

Гаечные ключи на «8» и «10»;
Отвертка;

1). Открываем капот;

2). Сверху решетки откручиваем 6 болтов;

3). Отгибаем решетку и просовывая руку в образовавшуюся щель откручиваем на ощупь с внутренней стороны решетки 4 болта сверху и 5 гаек снизу.

4). При помощи отвертки в районе фар отщелкиваем 2 фиксатора.

Как снять решетку радиатора Рено Сандеро?

1). Откручиваем несколько саморезов, которые крепят нижнюю часть бампера к кузову (делаем это при помощи Торксов, так как обычной отверткой сделать это невозможно).

2). Отжимаем каждую защелку вниз, а сам пластик вдавливаем во внутрь.

3). То же самое проделываем с остальными защелками нижней части.

4). После того, как нижняя часть будет освобождена, слегка вдавливаем ее во внутрь. Такую же операцию проделываем и с верхней частью.

5). Далее пластик смешаем вправо, слегка подтянув верхнюю кромку бампера, после чего подтягиваем деталь на себя (мы демонтировали левую часть).

6). Затем следует слегка изогнуть его в плоскости и сдвинуть влево.

7). Таким образом, можно снять решетку радиатора, не снимая бампер.

Демонтаж детали

Какие бывают решётки

Решётка может быть как самодельной, так и заводского исполнения. Деталь изготавливают из карбона, пластика, хромированной стали, алюминия.

Штатные

Штатный декоративный элемент ВАЗовской «семёрки» изготовлен из пластика и имеет покрытие, имитирующее хром. Довольно часто у заводского изделия боковые зазоры не совпадают, что делает автомобиль менее привлекательным. В этом случае у некоторых владельцев возникает желание установить тюнингованную деталь либо изготовить её своими руками.

Штатная решётка радиатора выполнена из пластика и имеет покрытие под хром

Алюминиевые

Материал является наиболее универсальным и прочным, его используют, как правило, в дорогих машинах, внедорожниках. Поскольку в сплаве присутствуют кремний, это не только делает решётку прочнее, но и защищает её от коррозии.

Нержавеющие

Деталь из нержавейки имеет меньшую стоимость по сравнению с алюминиевым изделием, при этом материал легче поддаётся обработке. Отдельно стоит отметить привлекательность хромированных радиаторных решёток из нержавеющей стали. На ВАЗ 2107 облицовку можно дополнить подсветкой из светодиодных элементов.

Карбоновые

Для таких решёток характерен малый вес, высокая прочность и длительный срок службы. Своими руками деталь изготовить не получится, поэтому вариант только один — покупка готового изделия.

Пластиковые

Изделия из такого материала получили наибольшее распространение в силу своей доступности и высокой прочности. Материал позволяет проводить эксперименты с экстерьером автомобиля без больших материальных вложений. В зависимости от пожеланий автовладельца улучшить пластиковую решётку можно путём окраски в желаемый цвет.

Пластиковая решётка отличается доступностью и прочностью

Сплошные

Облицовка радиатора на «семёрку» может быть отличной от стандартной формы и представлять собой сплошной элемент, который закрывает не только радиатор, но и фары головного света. Для этих целей можно использовать три решётки от ВАЗ 2105, которые соединяют по длине, шпаклюют и красят. Это придаёт автомобилю агрессивный вид. Однако некоторые автовладельцы помимо установки декоративного элемента, который полностью закрывает переднюю часть машины, слишком увлекаются тюнингом и выполняют тонировку оптики. В результате ухудшается видимость сигналов поворота, особенно в дневное время. Поэтому в процессе работы над улучшением внешнего вида своего авто не стоит забывать о правилах и безопасности.

Сплошная решётка — один из вариантов облицовки радиатора на ВАЗ 2107

Самодельные

Самый простой вариант радиаторной решётки на ВАЗ 2107 — изготовление из пластика. Из инструментов и материалов понадобятся:

ножовка;
краска;
паяльник.

За основу берётся старая решётка и удаляется лишнее (по своему замыслу). Затем переходят к внутренней части: здесь можно использовать не только стандартные детали, но и элементы, изготовленные самостоятельно. Довольно популярным вариантом является установка стальной сетки, которая закрывает всю площадь облицовки.

Решётка с сеткой смотрится довольно привлекательно

Сетка крепится любым удобным способом: пластиковыми зажимами, клеем, силиконом. Саморезы с шайбами лучше не использовать, поскольку такой крепёж не отличается высокой надёжностью. Если в процессе изготовления планируется установка элементов декоративного характера, например, букв, то лучше всего для этих целей использовать силиконовый клей. Решётку можно сделать таким образом, что она максимально будет соответствовать вашим пожеланиям. Всё упирается только в финансовые возможности, наличие тех или иных материалов и инструментов.

Мой Duster

Снимают решетку радиатора на автомобиле Рено Дастер обычно для ее замены на новую или для установки дополнительной защитной сетки. При всех своих достоинствах, кузов автомобиля имеет кардинальный недостаток: воздухозаборники в решетке радиатора имеют слишком крупные ячейки, которые при движении пропускают внутрь достаточно крупные камни, кусочки дерева, комки грязи, слипшийся снег и лед, мелкий мусор. Забитая грязью решетка способствует перегреву двигателя. Решения проблемы заключается в установке специальной защитной сетки с мелкими ячейками. В автосервисе такой тюнинг элемента автомобиля обойдется достаточно дорого. Нужно снимать бампер, что также учитывается при расчете стоимости ремонта. Чтобы сэкономить, эту работу можно выполнить самостоятельно, ничего сложного в ней нет. Для установки нужно купить качественную сетку черного цвета с мелкими ячейками. В ходе работ потребуется пластиковые стяжки, набор ключей и ножницы для резки металла.

Установка защитной сетки радиатора на Рено Дастер (Renault Duster)

Данная сетка защитит ваш радиатор от насекомых и камней вылетающих из под колес впереди идущего авто. Видеоинструкция по снятию бампера:

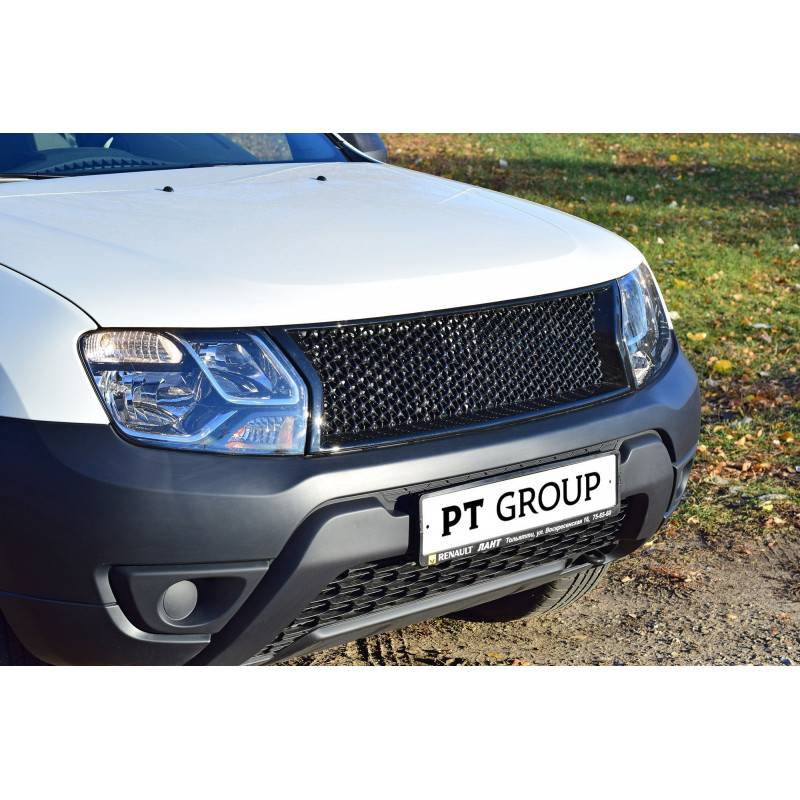

Решетка радиатора Renault Duster. Вариант 1. (russ-artel.ru)

Декоративная решетка радиатора изменит внешний вид вашего автомобиля, а также защитит радиатор от небольших камней и других нежелательных элементов во время движения. Данный доступный «мини-тюнинг» позволит вам, не делая больших денежных затрат, выделить ваш автомобиль на фоне других и придать ему индивидуальность, среди одного из самого популярного внедорожника. Решетка радиатора.

Установка защитной сетки в бампер Рено Дастер

Стоимость сетки 500 рублей(2 штук) +50 рублей хомутики. По времени заняло 1 час 20 минут, вместе со снятием и установкой бампера. Как снимать бампер можно посмотреть здесь : https://www.youtube.com/watch?v=BWblirbcBS4

Рено Дастер установка сетки в бампер.Снятие и установка бампера.Renault Duster.

ВОЗВРАТ ДЕНЕГ С ПОКУПОК https://goo.gl/P3cvpe АВТОТОВАРЫ https://goo.gl/U63dsX В этом видео снимаем бампер, крепим сетку и ставим бампер на место, все делаем поэтапно и надеюсь все понятно. Извините за шум-это все рабочий процесс, а видео обрабатывать еще не научился до конца))) Cashback 7% с AliExpress: https://cashback.epn.bz/?i=22c98 Группа В Контакте: https://vk.com/club115222306

Инструкция по установке сетки на решетку радиатора Renault Duster 2010 г.в. (russ-artel.ru)

Это всё об алюминиевой сетке от ООО «Русская Артель». Универсальное изделие подойдет к любому авто и будет предохранять радиатор от повреждений одинаково ответственно (при монтаже на решетку радиатора), независимо от марки автотранспорта. Помимо этого такая сетка часто используется как дополнительный тюнинг-аксессуар при установке, к примеру, воздухозаборника, нештатного бампера или аэрообвеса.

Замена решетки радиатора Renault Duster на новую от рестайлинга

В этом видео показана замена решетки радиатора Renault Duster на новую от рестайла. Процесс оказался не таким уж и сложным. Главное высверлить заклепки на новой решетке, чтобы убрать лишние крепления пластмассовые. Артикульные номера: 623103564R — основание решетки радиатора Duster 2015- 623827948R — решетка радиатора Duster 2015- Подписывайтесь на мой канал.

Renault Duster 2018, двигатель бензиновый 2.0 л., 143 л. с., полный привод, автоматическая коробка передач — тюнинг

Renault Duster, 2016

Комментарии 20

Капот не жалко так решётку класть((

Привет сосед! Вчера рассматривал твою решётку проходя мимо. Классно выглядит!Кста, резина не шумит?

Шумит, по сравнению со штатной, но не критично.

Что очень дорого, НУ ОЧЕНЬ! Я покупал намного дешевле и уже крашенную производителем. Счастливых дорог вам!

Нет чтобы позвонить, подъехал бы, помог поставить

Не ну смотрится но 10р это жопа полная…

Кому как, конечно, я бы тоже не стал такие бабки отдавать

Не ну смотрится но 10р это жопа полная…

Оригинальная решетка рестайлингового Дастера.Артикульные номера:623103564R — основание решетки радиатора Duster 2015-623827948R — решетка радиатора Duster 2015-Если посмотреть цены то 10000 цена вполне нормально

Про оригинал речи и не было ‍️Но за оригинал это дорого, особенно Покраска это безумно дорого, за эти деньги можно бампер целиком покрасить

Бампер гораздо проще вышкурить — он округлый. Но да, покраска получилась дорогая.

Вид конечно поменялся в брутальную сторону! Но 10! Это как то не гуманно)))

так тут чет за покраску конских денег взяли…у нас элемент в виде крыла…двери там стоит от 3-4р а тут 3,5 полосочки покрасить надо было…и 5р. даже если допустить что черную вставку они тоже покрасили(хотя она не выглядит крашеной)…то 5р мне кажется дорого

Согласен. Сам карт-тюнинг красил за 2400. Но так уж получилось.

Цены везде разные, сложность покраски скорей тоже, может из за этого так стоило

Да. Часть в цвет кузова, часть черный матовый. И вставок никаких нет. Это единая деталь — приходилось заклеивать аккуратно. В общем возни там много было.

У нас пластик стоит просто неадекватных денег…

я тут прикинул:гранулы абс-пластика стоят 280р. за кгвес решетки — 2.8 кгт.е. только себестоимость сырья 784 рубляа ведь надо отлить обработать. плюс сетку вырезать . плюс приделать. плюс в комплекте и шаблон для сверления и само сверло и все необходимые крепежные элементы.И самое главное это же тюнинг, а значит чуть ли не штучное производство. Так что 5500 в данном случае цена адекватная.

CaHeK124rus

У нас пластик стоит просто неадекватных денег…

Да он по моему везде стоит каких то непонятных денег.У нас любая пластиковая деталь для тюнинга дастера начинается от 20$ и без разницы какая она, маленькая или большая.

Я тут прикупил зимние заглушки низ и верх от РА — 971р., три куска пластика и несколько хомутов-стяжек…

Снимаем решётку радиатора на Рено Дастер: два способа +видео

Для чего нужна сетка, можно ли ставить ее самостоятельно?

Как снимается и утепляется радиатор для Рено Дастер

Тюнинг решетки радиатора

Инструкция по ремонту и эксплуатации Рено Дастер

Renault Duster Снятие радиатора

Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении. Работу выполняем на смотровой канаве или эстакаде. Снимаем передний бампер (см. «Снятие переднего бампера) и вентилятор радиатора (см. Снятие вентилятора радиатора). Для доступа к креплениям радиатора необходимо демонтировать пластмассовый дефлектор радиатора и конденсатора системы кондиционирования воздуха. С каждой стороны автомобиля дефлектор крепится с помощью трех пистонов.

Ключом Torx T-30 выворачиваем фиксатор пистона правого крепления дефлектора к верхней поперечине рамки радиатора.

Тем же инструментом выворачиваем фиксаторы двух пистонов правого крепления дефлектора к балке переднего бампера. Аналогично выворачиваем фиксаторы трех пистонов левого крепления дефлектора.

Вынимаем пистоны с фиксаторами…

…и снимаем дефлектор радиатора и конденсатора. Подставляем под нижний патрубок радиатора емкость для слива охлаждающей жидкости.

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу. На заводе-изготовителе шланги установлены на патрубках радиатора с применением герметика. Поэтому, в случае затруднения при снятии шланга с патрубка радиатора…

…аккуратно (чтобы не повредить шланг) вставляем в зазор между патрубком и шлангом шлицевую отвертку. Перемещая отвертку по окружности патрубка, поддеваем шланг…

…и снимаем его с нижнего патрубка радиатора, сливая охлаждающую жидкость в подставленную емкость.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу. Снимаем подводящий шланг радиатора с верхнего патрубка радиатора. Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте), то можно отсоединить верхний конец шланга от патрубка крышки термостата.

Головкой «на 8» отворачиваем четыре самореза крепления конденсатора системы кондиционирования воздуха к радиатору. Не отсоединяя трубок подвода и отвода хладагента от конденсатора, приподнимаем его…

…выводя кронштейн его правого верхнего крепления из держателя на радиаторе.

Аналогично выводим кронштейн левого верхнего крепления конденсатора из держателя на радиаторе.

Подвязываем конденсатор к верхней поперечине рамки радиатора.

Вынимаем радиатор из моторного отсека. Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 1 бара (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться появление пузырьков воздуха. Негерметичный радиатор заменяем новым. Устанавливаем радиатор в обратной последовательности. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см. Замена охлаждающей жидкости).

Важно знать, как обсуживать переднюю часть автомобиля. Тут расположена основная часть технической «начинки». Для защиты этих деталей и автомобиля в целом предназначена решетка радиатора Дастере выглядит солидно

Важно уметь заменить ее при необходимости

Для защиты этих деталей и автомобиля в целом предназначена решетка радиатора Дастере выглядит солидно

Важно уметь заменить ее при необходимости

Причины неисправностей радиатора

В процессе эксплуатации автомобиля возможны поломки теплообменника по следующим причинам:

из-за дефектов, возникших в результате внешних воздействий;
вследствие неисправностей теплообменника, появившихся после некорректной эксплуатации;
из-за поломок, возникших вследствие естественного износа деталей конструкции.

Механические повреждения

Наиболее распространенные в результате внешнего воздействия повреждения узла:

Дефекты трубок или ребер, нанесенные камнями, попадающими через отверстие воздухозаборника. Замятые ребра снижают площадь охлаждения и затрудняют циркуляцию воздуха, что приводит к локальным перегревам жидкости.
Повреждения радиатора в результате аварий (например, на Duster часто ломаются нижние точки крепления радиатора к рамке).

Неправильная эксплуатация

Радиатор охлаждения рассчитан на использование оригинального антифриза, соответствующего требованиям завода. При заправке контура охлаждения низкокачественным антифризом возможно засорение трубок отложениями, наблюдается коррозия металлических деталей. При использовании воды на внутренней поверхности теплообменника образуется слой накипи, ухудшающей циркуляцию жидкости. При отрицательных температурах вода замерзает, что приводит к появлению трещин на стенках трубок или бачков.

Естественный износ

Циклы нагрева и охлаждения вкупе с химическими компонентами антифриза оказывают негативное воздействие на металл и пластик. Конструкция разрушается и от постоянных вибраций и дорожных реагентов, попадающих на поверхность узла.

Снятие и установка радиатора системы охлаждения Renault Duster

Радиатор снимаем для замены или для подхода к другим агрегатам.

Потребуются инструменты: ключи на 7; Torx T30; торцовая головка на 10; пассатижи; отвертка с плоским лезвием; емкость для сливаемой жидкости.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Снимаем передний бампер (статья – Снятие и установка бамперов Renault Duster)

Снимаем вентилятор радиатора (статья – Снятие вентилятора радиатора охлаждения двигателя Рено Дастер)

Для доступа к креплениям радиатора нужно снять пластмассовый дефлектор радиатора и конденсатора системы кондиционирования воздуха. С каждой стороны автомобиля дефлектор крепится с помощью трех пистонов.

рис. 1

Ключом Torx T30 выкручиваем фиксатор пистона правого крепления дефлектора к верхней поперечине рамки радиатора.

рис. 2

Ключом Torx T30 выкручиваем фиксаторы двух пистонов правого крепления к балке переднего бампера.

Также выкручиваем фиксаторы трех пистонов левого крепления дефлектора.

рис. 3

Извлекаем пистоны с фиксаторами

рис. 4

И снимаем дефлектор радиатора и конденсатора.

Подставляем под нижний патрубок радиатора емкость для слива охлаждающей жидкости

рис. 5

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу.

рис. 6

На заводе шланги установлены на патрубках радиатора с применением герметика. Поэтому, в случае затруднения при снятии шланга с патрубка радиатора вставляем в зазор между патрубком и шлангом плоскую отвертку.

рис. 7

Перемещая отвертку по окружности патрубка, поддеваем шланг и снимаем его с нижнего патрубка радиатора, сливая охлаждающую жидкость в подставленную емкость.

рис. 8

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу.

Снимаем подводящий шланг радиатора с верхнего патрубка радиатора.

Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте), то можно отсоединить верхний конец шланга от патрубка крышки термостата.

рис. 9

Головкой на 8 откручиваем четыре самореза крепления конденсатора системы кондиционирования воздуха к радиатору.

рис. 10

Не отсоединяя трубок подвода и отвода хладагента от конденсатора, приподнимаем его, выводя кронштейн его из держателя на радиаторе (стрелка на рисунке).

рис. 11

Также выводим кронштейн левого верхнего крепления конденсатора из держателя на радиаторе.

рис. 12

Подвязываем конденсатор к верхней поперечине рамки радиатора

рис. 13

Вынимаем радиатор из моторного отсека

Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 1 бара (1кгс/см 2) и опускаем радиатор в ванну с водой. При этом не должно наблюдаться появления пузырьков воздуха.

Устанавливаем радиатор в обратной последовательности. Заливаем охлаждающую жидкость (статья – Проверка и замена охлаждающей жидкости двигателя Renault Duster).

Как сделать правильный выбор

Варианты решеток

Вариантов много, они отличаются как по оформлению, так и по качеству. Лучше отказаться от приобретения дешевых моделей, так как их надежность вызывает нарекания, а геометрия чаще всего не совсем точно совпадает, из-за чего страдает внешний вид. Часто используют такие разновидности:

Чероки-стайл. Название появилось из-за сходства этого вида с радиаторной решеткой на модели Джип Чероки. Вертикальные прорези равномерно расположены по всей ширине и с обратной стороны закрыты сеткой для придания привлекательности и защиты от насекомых. Может быть как однотонное исполнение, так и разновидности с черным или хромовым обрамлением прорезей. Последний вариант придает машине солидность.

RS. Этот вариант производится известной компанией Карт-Тюнинг и представляет собой три массивные горизонтальные полосы с воздуховодами под ними и сеткой в задней части для защиты от мелких насекомых. Ударопрочный АБС-пластик окрашивают в цвет машины. Такое решение придает авто более спортивный вид, оно выглядит стильно и современно.

DM Style. Представляет собой массивную рамку, внутри которой закреплена сетка. Интересное решение, улучающее охлаждение и придающее передней части агрессию. Модификацию производят в двух вариантах. Первый – со структурной поверхностью черного цвета, которая устанавливается на авто как есть. Второй – с гладкой фактурой под покраску, чтобы придать обрамлению цвет машины. Цены при этом примерно одинаковые.

Барс. Решетка с трапециевидными сегментами, расположенными в три ряда смотрится современно и напоминает дорогие модели премиум-брендов. Полуматовая фактура пластика подчеркивает детально проработанные элементы, а черная сетка, закрепленная в задней части, придает конструкции законченный вид. Интересное решение, которое на сегодняшний день встречается достаточно редко, поэтому можно выделить свое авто из общей массы.

Cross. Название есть на небольшом шильдике, расположенном с левой стороны и придающем решетке еще больше стильности. В основном, ее устанавливают на полноприводных модификациях. Представляет собой горизонтальные сегменты, расположенные со смещением, что придает передней части больше динамики. Выглядит строго и, в то же время, современно, освежает внешний вид Дастера. Но необходимо окрашивать деталь в цвет авто.

LR. Изделие из ударопрочного пластика с хромированной поверхностью по своей стилистике очень сильно напоминает решетку Ленд Ровера, откуда и пошло название. Внешний вид достаточно прост, но при этом не лишен оригинальности и солидности. Подойдет машинам, которые не подвергаются особым переделкам. Придает передней части выразительность.

PT. Этот вариант бросается в глаза за счет крупноячеистой сетки и тонкого обрамления, четко встающего в штатный проем. Придает машине подчеркнуто агрессивный вид и подходит как для заряженного авто, так и для полноприводных модификаций, хорошо сочетается с комплектом расширения арок.

Решетка радиатора Дастер
