Рулевая тяга и замена рулевых наконечников

Что учесть в процессе монтажа?

При выполнении работ следуйте простым советам:

• Поднимайте транспортное средство с той стороны, с которой планируется замена вышедшей из строя детали.
• Обязательно пользуйтесь ручником для фиксации машины.
• Зачищайте места соединений, покрытые коррозией, с помощью металлической щетки.
• При отсутствии съемного устройства применяйте для работы брусок из дерева и молоток. При этом наносите удары по периметру рычага.
• Помните о разности резьбы для наконечников справа и слева.

Не менее важный момент — выбор устройства. Здесь вы должны знать подходящий артикул. Если вы решились заменить неисправные устройства, используйте следующие оригинальные узлы:

• Левый наконечник — 60 01 550 442.
• Правый наконечник — 60 01 550 443.
• Вариант замены — 400 615 840 06159 (Sasic).

Учитывая рассмотренные рекомендации и видео, выполнить весь комплекс работ по замене наконечников не составит труда. Средняя экономия при самостоятельной работе составляет 250 рублей, что видно по прайсу одного из СТО (таблица ниже).

Как проверить состояние рулевых наконечников в т.ч. и всего рулевого механизма на рено логан?

Проверку состояния рулевого управления проводим через каждые 15 тыс. км пробега. На элементах рулевого управления не должно быть механических повреждений. Для проверки свободного хода рулевого колеса (люфта в рулевом управлении) устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Прикрепляем скотчем к панели приборов отвертку с длинным стержнем, чтобы ее лезвие было направлено к рулевому колесу. Поворачиваем рулевое колесо до момента начала поворота колес (при этом колеса должны оставаться неподвижными) сначала в одну, а затем в другую сторону.

ШАГ 1: При этом, в моменты начала поворота колес, мелом или ниткой отмечаем границы свободного хода рулевого колеса на его ободе.

ШАГ 2: Измеряем расстояние между метками… Определяем свободный ход рулевого колеса, который не должен превышать 5° (соответствует повороту рулевого колеса на 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек. При резком повороте рулевого колеса из стороны в сторону на небольшой угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтягиваем ослабленные крепления элементов рулевого управления или заменяем неисправные детали и узлы. Для оценки состояния шаровых шарниров наконечников рулевых тяг потребуется помощник. Вывешиваем передние колеса и надежно фиксируем автомобиль на подставках заводского изготовления.

ШАГ 3: Помощник, взявшись за колесо, качает его в горизонтальной плоскости — несколько раз поочередно резко тянет заднюю часть колеса на себя, а переднюю — от себя, и наоборот.

ШАГ 4: При этом, приложив руку к корпусу шарового шарнира 1 наконечника рулевой тяги и рычагу поворотного кулака 2, оцениваем их взаимное перемещение. Если ощущается свободный ход в шаровом шарнире, необходимо заменить наконечник рулевой тяги.

ШАГ 5: Затем прикладываем усилие снизу-вверх к корпусу шарового шарнира наконечника рулевой тяги вдоль оси пальца шарнира.

При этом у исправного наконечника рулевой тяги корпус шарнира должен переместиться относительно пальца шарнира на 1,5–2,0 мм. Это свидетельствует о том, что вкладыш пальца не заклинен в гнезде корпуса шарнира и перемещается, сжимая пружину шарнира. Наконечник рулевой тяги с заклиненным вкладышем шарнира следует заменить. Также нужно заменить наконечник рулевой тяги если чехол шарнира наконечника порвался, потрескался или потерял эластичность.

ШАГ 6: Проверяем состояние чехлов рулевого механизма. Если чехлы потеряли эластичность, потрескались или порвались, их необходимо заменить.

Или посмотрите видео:

• Течет помпа рено мастер



• Капот с пежо 308 ставить на пежо 408



• Как работает датчик дождя на пежо 307



• Замена задних колодок пежо 407



• Рено меган 2 замена лампы освещения номерного знака

Об устройстве и особенностях рулевого механизма

Здесь потребуется по порядку разобраться в предназначении каждого элемента, что в себе содержит рулевая тяга, дабы осознать важность технологии по замене. Это касается:. Это касается:

Это касается:

• наконечников (как правая, так и левая сторона);
• тяг (также с обеих сторон);
• пыльников этих деталей;
• рейки (установки ремонтного комплекта и «подтяжки» ее редуктора)

Все обозначенные детали выступают неотъемлемыми компонентами рулевого механизма, которые с течением времени способны огорчить владельца из-за износа.

Далее будет рассмотрена пошаговая инструкция, позволяющая правильно заменить рулевые тяги

Также уделим внимание подбору требуемых деталей по соответствию артикулам

Устройство наконечников

Рулевая часть представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. Наконечник прикреплен к поворотному кулаку с помощью шарнирного соединения, имеющего определенную жесткость. Наконечник же устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге есть резьба и стопорная гайка, благодаря которым выбирается оптимальное положение рулевого наконечника. Резьба на стойке необходима для фиксации наконечника с соблюдением заводских параметров и сохранения углов развала.

Шаровая опора на наконечнике надежно защищена резиновым чехлом, содержащим смазку, необходимую для правильной работы шарового шарнира. Смазки снижают фрикционные нагрузки при работе агрегата, а также частично защищают шаровой механизм от ржавчины, поскольку защитная функция механизма в основном возлагается на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

• демпфирование ударов от дорожного покрытия;
• уменьшена вибрация на рулевом колесе;
• улучшить «информативность» руля;
• надежное соединение рулевого механизма с поворотными кулаками.

Признаки неисправности рулевых тяг на ВАЗ-2114 просты и понятны. Таким образом, своевременное определение выхода из строя одной детали позволит обезопасить водителя и других, а также предотвратить последствия, которые могут привести к потере здоровья и летальному исходу.

Неисправности рулевого управления в большинстве случаев должны устранять только специалисты, так как требуется тщательная регулировка блока управления. Согласно правилам дорожного кодекса, эксплуатация автомобиля с неисправным рулевым колесом запрещена. И мало кто из смельчаков рискнул водить неуправляемую машину.

Замена рулевой тяги Рено Логан

Приветствую. Покажем процесс замены рулевой тяги на Рено Логан первого и второго поколения.

Для диагностики рулевой тяги нужно смотреть или щупать люфт в шаре тяги во время раскачивания колеса по горизонту.

Инструменты:

• домкрат
• ключ для колесных болтов
• штангенциркуль
• кусачки
• металлическая щетка
• рожковый ключ на тридцать два
• съемник рулевой тяги
• пластиковые хомуты 2 шт

Артикул:

• JAR1031 — качественная тяга от TRW
• 0000130501 — оригинальный съемник рулевой тяги
• 4006224 — пыльник рулевой тяги от Sasic, цена/качество

Пошаговая инструкция по замене рулевой тяги

1. Снимаем колесо и демонтируем рулевой наконечник. Это мы делали ранее.

Обратите внимание что инструменты для снятия рулевого наконечника выше не указаны, их список можно посмотреть тут. 2. С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки

Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение

С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение

2. С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение.

3. После замера скручиваем контргайку.

4. Теперь нужно снять пыльник рулевой тяги. Для этого кусачками перекусываем пластиковый хомут с внутренней стороны пыльника. После того как убрали хомут, стягиваем пыльник с внутренней стороны руками.

5. С внешней стороны пыльника может быть и не быть крепящего хомута. Если есть хомут, снимаем его.

6. Очищаем тягу от грязи щеткой и снимаем пыльник.

Проверяем состояние пыльника и при необходимости меняем на новый.

7. Теперь нам нужно снять рулевую тягу с рулевой рейки. На рулевой тяге могут быть грани под ключ на тридцать два, и если нет стабилизатора поперечной устойчивости вы без проблем открутите рулевую тягу. Если граней под ключ нет, то нужен специальный съемник рулевой тяги. Одеваем съемник на тягу и выкручиваем ее.

8. Накручиваем новую тягу от руки и затягиваем съемником, или если есть грани под ключ, то ним. Затягивать нужно с чувством, потому что на тяге идет мелкая резьба. Если сильно тянуть можно повредить рулевую рейку.

9. Одеваем пыльник тяги и закрепляем его пластиковыми хомутами. Рекомендую закрепить пыльник и с наружной части хомутом. После затяжки не забудьте откусить языки хомутов.

Металлические хомуты лучше не использовать.

10. Накручиваем контргайку по размеру который мы узнали ранее.

Рекомендую сравнить новую и старую тягу по резьбе где накручивается контргайка. Если резьба разной длинны то контргайку нужно накрутить высчитав разницу между вашим размером и разницей размеров резьб на тягах.

11. Устанавливаем рулевой наконечник. Это мы показали ранее.

Замена наконечника рулевой тяги

Наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира. Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления. Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Работа показана на примере правого наконечника рулевой тяги, левый наконечник рулевой тяги заменяем аналогично.

Ключом «на 21» ослабляем затяжку контргайки, удерживая наконечник ключом «на 19» за лыски. Перед отворачиванием гайки крепления пальца шарнира наконечника к рычагу поворотного кулака металлической щеткой очищаем от грязи отверстие под ключ «Torх» в торце пальца.

Ключом «на 16» отворачиваем гайку крепления пальца шарнира наконечника к рычагу поворотного кулака, удерживая палец ключом «Torx Т-30». С помощью съемника выпрессовываем палец шарового шарнира из отверстия рычага. При отсутствии съемника отворачиваем гайку пальца не полностью. Вставляем монтажную лопатку между наконечником рулевой тяги и рычагом поворотного кулака.

Отжимая монтажной лопаткой наконечник рулевой тяги вниз и нанося удары молотком в торец рычага поворотного кулака, выпрессовываем палец из отверстия в рычаге. Полностью отвернув гайку крепления пальца…

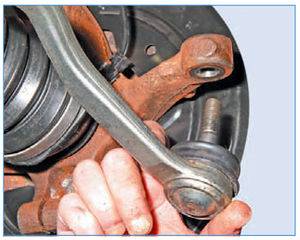

…выводим палец шарового шарнира из отверстия в рычаге. Перед отворачиванием наконечника маркером помечаем его положение относительно рулевой тяги или при отворачивании подсчитываем число оборотов, на которое был завернут наконечник. Это позволит приблизительно сохранить прежнюю регулировку схождения колеса.

Ключом «на 19» отворачиваем наконечник, удерживая рулевую тягу от проворачивания за шестигранник ключом «на 13».

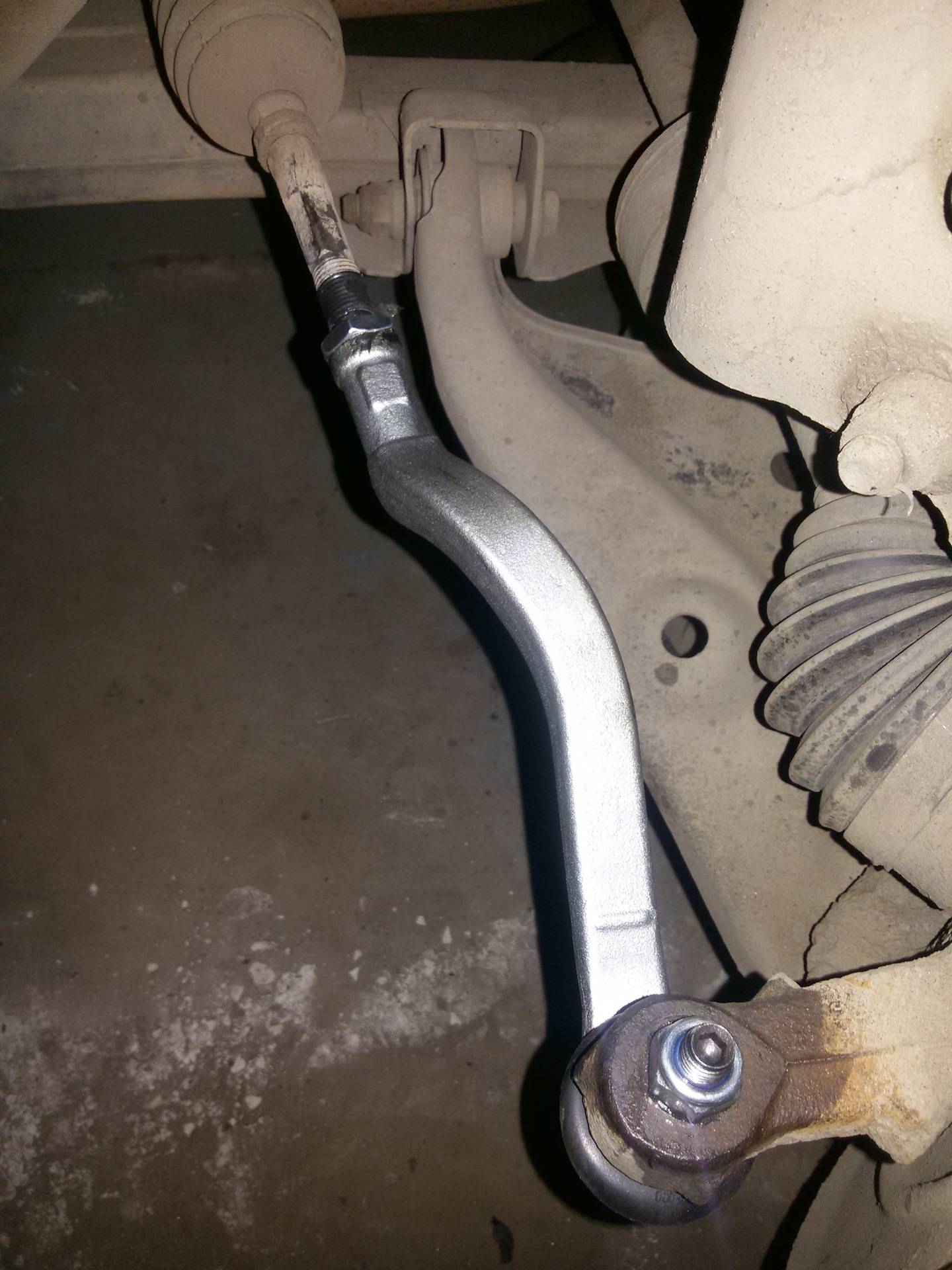

Снимаем наконечник рулевой тяги. Устанавливаем наконечник рулевой тяги в обратной последовательности. Наворачиваем его на резьбовой конец рулевой тяги на такое же количество оборотов (или до нанесенной метки), на которое он был навернут до снятия. Затягиваем контргайку наконечника и гайку крепления пальца шарового шарнира предписанными моментами. После завершения работ по установке наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания. Для регулировки схождения колеса необходимо ослабить затяжку контргайки наконечника и вращать рулевую тягу за шестигранник ключом «на 13», удерживая наконечник ключом «на 19» (см. выше). После регулировки схождения необходимо затянуть контргайку наконечника требуемым моментом.

Доброго дня всем добрым людям. В статье разберёмся, как выполняется замена наконечника рулевой тяги Логан своими руками без посторонней помощи. Среднее время выполнения работы от 60 до 90 минут в зависимости от опыта водителя.

Слабым звеном рулевой тяги является наконечник. Средний промежуток эксплуатации элемента не превышает 30-40 тысяч километров. Активное использование машины и плохие дороги приближают срок замены.

В статье можно найти видео замена наконечника рулевой тяги Логан, которое станет подспорьем для водителя. Дополнит текстовый материал и поможет разобраться в нюансах замены наконечника своими руками.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

• Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
• Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
• Регулировочная гайка прижима снимается после.
• Далее производится удаление пружины прижима, а также сам прижим.
• Распределитель, спрятанный в корпусе, удаляется путем выбивания.
• Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
• С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
• Далее достается тыльник и шток.
• Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

• Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. замена рейки с гур на рено логан, снятие и ремонт рулевой рейки, без ремонт рено. Шлифовке подвергается и вал распределителя.
• Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Ремонт рулевой рейки бмв е46 в гаражных у «гаражных механиков» или своими руками;. Предварительно заменяются все сальники.
• Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. Вы искали ремонт рулевой рейки ниссан альмера n16 своими руками видео? Посмотрите подробное видео и почитайте полезную. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Ремонт рулевой рейки ниссан альмера n16 своими руками. Все элементы тщательно промазываются смазкой.
• Далее на место возвращается стопорное кольцо.
• Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
• Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ремонт рулевой рейки toyota corolla nze120. Ее пробка заполняется смазкой и фиксируется следующим шагом.
• Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Ремонт рулевой рейки рено логан с гур своими. Ремонт рулевой рейки на bmw .Ремонт рулевой рейки. Элемент надежно осаживается.
• Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Поиск неисправности

Для определения технического состояния, а затем произведения ремонта рулевой системы автомобиля Рено Логан, необходимо иметь смотровую яму или подъемный механизм.

Если из области наконечника слышен характерный стук, причем не важно, какой это рулевой наконечник собственно правый или же левый, то после этого следует привести в движение рулевой механизм и определить наличие люфта в шаровом механизме. При наличии люфта деталь придется заменить

Подобным образом производится ремонт Рено Логан при оборудовании его ГУРом. Механизм определения наличия люфта довольно прост и сводится к тому, что необходимо продавить пыльник и тщательно прощупать место соединения, расположенное на рулевой рейке. Пластиковый пыльник закрывает втулку, которая удерживает вал рейки, причем достаточно прочно. В процессе эксплуатации втулка на Renault Logan изнашивается и, как следствие, появляется люфт.

При наличии люфта вал будет ходить вверх и вниз, издавая характерный стук. Для замены втулки приходится разбирать часть конструкции. Если войти в Интернет, то можно найти массу информации о том, как избавиться от этого стука, заменив часть механизма своими руками.

Артикулы рулевых наконечников на Рено Логан

Для всех автомобилей, принадлежащих к фазе 1 и 2, наконечники рулевых тяг подходят одни и те же. В каталоге Рено их обозначают цифрами 6001550442 и 6001550443. «Двойка» соответствует левой стороне, «тройка» – правой.

Две почти одинаковых детали для авто из поколения «I»

Менять рулевые наконечники лучше парой. То есть, когда вышел из строя один, заменяют оба. Если появился стук, то это не всегда наконечник, может быть изношена рулевая рейка и стук идёт из-за неё.

А вот ещё два артикула: 485200410R и 485202867R (правая сторона и левая). Артикулы относятся к авто последнего поколения, выпускаемым в России с 2014 года.

Ниже будут перечислены аналоги-заменители. Слово «пара» означает комплект из двух наконечников – правого и левого.

Аналог для 6001550442

• ASAM 30138 или 30666
• DELPHI TA2329
• FENOX SP30040
• RTS 91-02401-2
• PROFIT 2302-0474
• SASIC 4006158
• MAPCO 49192 (4 шт.)
• TRW JTE1136
• SWAG 60 92 9623

• FORMPART 4502001
• FEBI 29623
• BIRTH RS4654
• MOOG RE-ES-3755
• RUVILLE 919700
• DENCKERMANN D130276
• KAMOKA 995630
• MONROE L25132
• LEMFORDER 30936
• SIDEM 5630
• MANOVER MR154610611 (пара)
• SFEC SR029623
• NK 5033985
• STELLOX 51-04494-SX
• MEYLE 16-16 020 0011
• OCAP 0282450
• LEX DC0301
• OPTIMAL G1-1261
• FRANCECAR FCR210290
• FEBEST 2421LOGLH
• LEX DC0302
• KRONER K301064
• DYS 22025122
• PILENGA TSP1186
• LYNXauto C4147L
• MGA DR8843
• KLAXCAR FRANCE 47001z
• MASTER-SPORT 30936-PCS-MS
• TRISCAN 8500 25132
• OCAP 0292450
• METZGER 54034301
• FLENNOR FL0150-B
• FORTUNE LINE FZ1032
• TEKNOROT DC302

Аналог для 6001550443

• ASAM 30139 или 30665
• DELPHI TA2330
• FENOX SP30041
• RTS 91-02401-1
• PROFIT 2302-0475
• SASIC 4006157
• MAPCO 49193 (3 шт.)
• TRW JTE1135
• SWAG 60 92 9624

• FORMPART 4502000
• FEBI 29624 или 37622
• BIRTH RD4654
• MOOG RE-ES-3756
• RUVILLE 919701
• FLENNOR FL0159-B
• MONROE L25131
• KAMOKA 995631
• LEMFORDER 30937
• SIDEM 5631
• AKITAKA 2421LOGR
• SASIC 7674019
• DYS 22025121
• OPTIMAL G1-1260
• MEYLE 16-16 020 0012
• OCAP 0282450
• EGT 301961EGT
• AMIWA 1228706
• FRANCECAR FCR210289
• MEYLE 16-16 020 0012/HD или 16-16 020 0012
• AKRADO AK6001550443
• BUENQ BU6001550443RN
• DETAZOR DTZ4523
• AYWIPARTS AW1310205R
• NPA NP51103212
• PILENGA TSP1187
• TORQUE RD011
• SFEC SR029624
• STELLOX 5104459ASX
• NK 5033986
• SOLIDO 0608501
• HQ HQ6001547611
• STARLINE 1712720
• LEX DC0301
• KRONER K301065
• OCAP 282450
• SAT ST6001550443
• PATRON PS1146R
• TSN 3689
• DITAS A2-5098
• 3RG 32629
• A.B.S. 230729
• FEBI 37622
• LYNXauto C4147R
• MGA DR7843
• KLAXCAR FRANCE 47002z
• FORTUNE LINE FZ1033
• TRISCAN 8500 25131
• METZGER 84034202 или 54034202
• MASTER-SPORT 30937-PCS-MS
• STELLOX 51-04459-SX
• TEKNOROT DC301

Аналог для 485200410R

• FRANCECAR FCR211163
• NK 5033986
• SASIC 7674019
• MONROE L25131
• SWAG 60 92 9624
• LEMFORDER 30937 01
• TALOSA 42-06384
• FEBI 29624
• RUVILLE 919700
• RTS 91-02414-110

Аналог для 485202867R

• FRANCECAR FCR211162
• NK 5033985
• SASIC 7674018
• MONROE L25132
• SWAG 60 92 9623
• LEMFORDER 30936 01
• TALOSA 42-06383
• FEBI 29623
• RUVILLE 919701
• RTS 91-02414-210

Промежуточный вывод

Остался вопрос, какие рулевые наконечники на Логан будут лучше: LEMFORDER, ASAM, а может, оригинал Рено. Ответ приводится дальше. Рассмотрим, какой вывод можно сделать, изучив все списки:

1. Чаще всего обозначения парных деталей отличаются одной последней цифрой;
2. Некоторые фирмы выпускают только комплекты (пары). Пример: бренд MANOVER с комплектом MR154610611 (см. «список 1»).

Видео урок

Как подтянуть рулевую рейку на Рено Логан видео фото и видео

Краткое описание устройства рулевого управления

Пока приступать к каким-либо действиям по обслуживанию машины, неплохо узнать ее основные узлы и принцип их работы. Основная масса автомобилей французской марки комплектуются системой управления с гидроусилителем

.В ее состав входят :

• рулевая колонка;
• наконечники тяг;
• поворотные кулаки со ступицей;
• гидроусилитель и нагнетательные магистрали;
• датчик давления жидкости.

Каждый наконечник для удобства сборки имеет правый – I, левый – II. Конструкция выполнена по схеме «шестерня-рейка». Соединение механизма находится в специальном картере и регулируется специальной пробкой при сборке изделия на заводе. В дальнейшем зазор между деталями изменению не подлежит.

Конструкция и значение наконечника рулевой тяги

Рулевой наконечник представляет собой  элемент системы управления. Его главная задача – обеспечивать  подвижность и поворот колес на требуемый угол. Достигается это путем шарового соединения. Деталь служит своеобразным соединительным элементом: с одной стороны он прикреплен к рулевой тяге, а с другой к поворотному кулаку. Изменяемый угол соприкосновения позволяет системе корректно функционировать при движении колес в различных плоскостях. В автомобилях могут устанавливаться от 2 до 6 наконечников.

Наконечник рулевой тяги Рено Логан отличается предельной простотой, за счет чего изделия достаточно надежные и износостойкие. Выпускаются разные модели наконечников, однако все они имеют единую принципиальную конструкцию, которая состоит из следующих компонентов:

• корпус со встроенной полуосью;
• резьбовой шаровый палец;
• ограничительный вкладыш, который чаще всего изготавливается из тефлона;
• защитная крышка и чехол;
• фиксирующее кольцо;
• гайка для пальца.

Основными отличиями в наконечниках являются их размеры и используемые материалы.

Учитывая, что это связующее звено в передаче усилия от руля непосредственно к колесам, поломка или критический износ наконечника рулевой тяги могут иметь самые печальные последствия. Во-первых, водители могут столкнуться с ухудшением управляемости, нарушением схода-развала. Естественно, параллельно возникает ряд других неприятных симптомов, о которых будет рассказано далее.

Однако самое опасное – это полный обрыв тяг. В этом случае машина может стать абсолютно неуправляемой. Последствия этого при скоростной езде или в ответственный момент будут крайне печальными, вплоть до попадания в крупное дорожно-транспортное происшествие

Система рулевого управления по важности сравнима с тормозами, поэтому водители обязаны незамедлительно проводить диагностику и ремонт узлов при обнаружении каких-либо проблем. Это вопрос вашей безопасности и сохранения работоспособности автомобиля

Когда и как производится смена рулевых наконечников на renault logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения.

Поэтому важно вовремя определить и заменить неисправную деталь.Конструкция механизма руля включает два наконечника – правый и левый. Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся

Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся.

1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

• Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
• При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

• Рожковые ключи на 13, 16, 17, 19, 21 или 22.
• Шестигранный ключ Torx на 5 мм.
• Баллонный ключ.
• Специальный съемник и молоток.
• Металлическая щетка.
• Аэрозольный препарат WD-40.

Для работы также понадобятся противооткатные колодки, альтернатива – кирпичи или обрезки деревянного бруса. Подъем автомобиля осуществляется при помощи домкрата.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

• Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
• Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
• Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
• Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
• Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
• Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

• 6001550442 – для левой стороны автомобиля.
• 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2021 года в России, артикул изделий несколько иной:

• 485200410R – правый;
• 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества.

• Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
• Moog – надежность и качество близки к оригиналу, привлекательная цена.

Как бы там ни было, все сферические шарниры имеют массу аналогов, например, 6001550442 замещается Delfi TA2329 или RTS 91-02401-2. Полный список аналогичной продукции без труда находится в сети.
