Замена рычага передней подвески Рено Логан

Методы проверки шаровой опоры

Замена сайлентблоков на Рено Логан в рычаге передней подвески

В автомобилях Renault Logan рычаг передней подвески состоит из группы деталей, в том числе пары сайлентблоков и шаровой опоры. Специалисты компании Рено и мастера на СТО советуют производить замену узла в комплексе. Что касается сайлентблока, то в основе устройства лежит муфты, которая впрессована в отверстие рычага. Получается, что процесс замены связан с опрессовкой изделий, поэтому рекомендуется замена всего узла, а не отдельно детали. Если же под рукой имеется съемник, то работа занимает минимум времени (не более пяти минут). Если же не произвести ремонт своевременно, то передняя подвеска может подвести в любой момент.

• Поднимайте требуемое колесо домкратом и скручивайте болты.
• Снимайте колесо.
• Вычищайте рычаг от грязи и обработайте WD-40 резьбовые части.

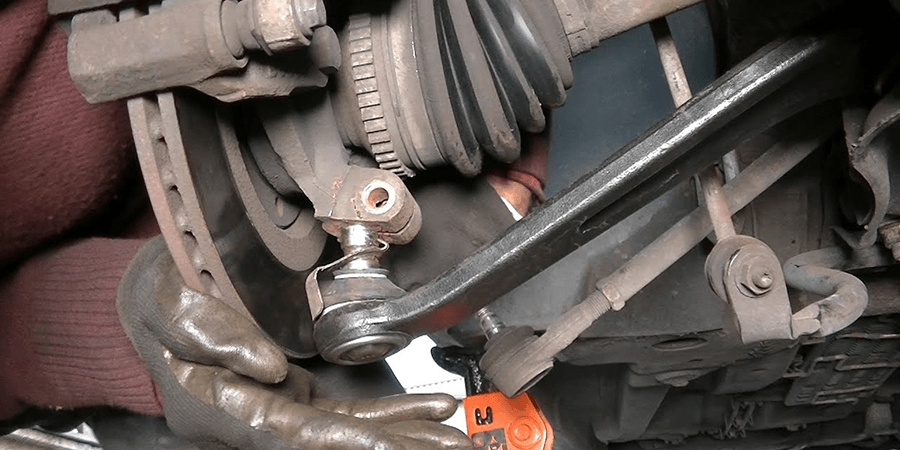

• Откручивайте рычаг от амортизаторных стоек и шаровой.

После демонтажа рычага проверьте шаровые опоры на исправность. Если устройство требует замены, то сделайте это сразу. Как упоминалось, передняя подвеска имеет несколько сайлентблоков, каждый из которых представляет собой пару втулок с резиновой муфтой внутри. Здесь имеется две особенности:

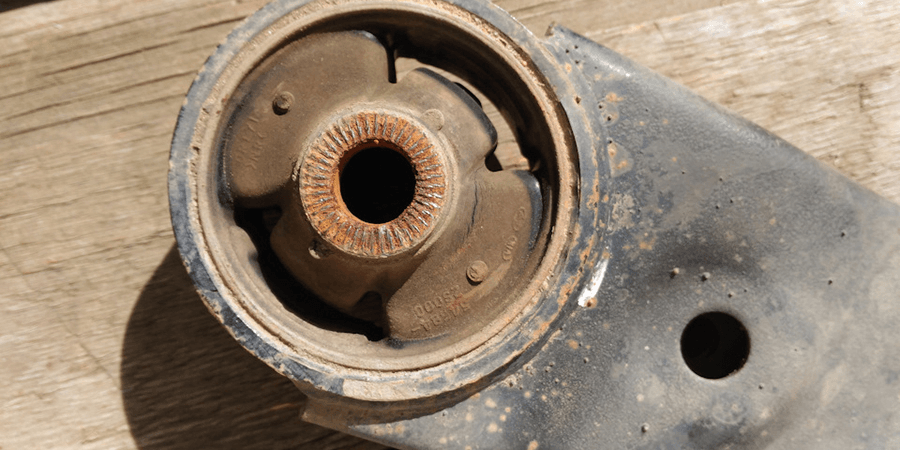

• Наружная втулка «вдавлена» (углублена) в металл.
• Внутренняя втулка зажимается щечками подрамника.

По этой причине не протягивайте крепление рычага Рено, пока машина не будет твердо стоять на колесах.

Чтобы убрать вышедшие из строя сайленты, действуйте по простому алгоритму:

• Закрепляйте рычаг, берите дрель и с помощью сверла на три или четыре высверливайте по периметру отверстия. Для этих целей разрешается применение и обычного лобзика.
• Фиксируйте рычаг в тисках, а внешнюю втулку высверливайте с помощью ножовки. Работайте внимательно, чтобы не зацепить металл рычага (в противном случае его будет разрушать коррозия).

Чтобы передняя подвеска Рено работала без сбоев, правильно сделайте опрессовку. Алгоритм такой:

• Подготовьте два ключа — «шведский» и газовый.
• Найдите требуемые оправки и съемник.
• Найдите смазку (к примеру, Литол).
• Устанавливайте детали по следующему алгоритму — нижняя шайба и гайка, оправка, снова шайба (фиксирует деталь сверху) и контрольная гайка.
• Проверьте, что внутренняя втулка свободно перемещается

Процесс замены неисправной детали хорошо рассмотрен на видео:

Чтобы избежать проблем с передней подвеской Рено, фиксация устройства производите с усилием в 110-120 Н*м. Минус в том, что при таком моменте высок риск срыва резьбы, да и многие комплекты на такие нагрузки не рассчитаны. Вот почему многие автолюбители для выполнения подобной работы обращаются в сервис.

Выбор элемента

Специалисты рекомендуют парную установку новых тяг. Для этого потребуется приобрести стойки и втулки поперечного стержня. При выходе из строя тяги происходит большая выработка материала подушки и штанга вместо скручивания начинает проворачиваться, что приводит к неработоспособности стабилизатора.

Для выбора подходящей стойки нужно знать ее размеры: диаметр и длину стержня. Разница в показателе последней величины 2-3 мм не является критической, но при этом должна быть установлена аналогичная деталь с противоположной стороны.

Родные стойки

Тяги между собой различаются производителем и ценой. Лучше устанавливать оригинальные стойки, но цена будет выше, чем у аналогичной продукции других производителей. Родная деталь (артикул 551103022R)

может быть установлена как на полноприводном (4х4), так и на переднеприводном (4х2) кроссовере.

Подходящие аналоги

Если нет возможности купить каталожное изделие, можно установить аналогичные тяги других производителей. Например, подойдет стойка CTR CLMZ-30 от Mazda 3. Она длиннее оригинальной на 4 мм, поэтому нужно будет монтировать такие детали попарно.

Автолюбители устанавливают тяги таких производителей:

• GMB (Япония);
• CTR (Южная Корея);
• Lemforder (Германия);
• Sidem (Бельгия);
• Zekkert (Германия);
• Links Master (Россия, г. Тверь).

Стойка стабилизатора – это важный элемент конструкции машины.

Большинство владельцев Дастер ориентируются на цену изделия, которая составляет 700-900 руб., т. к. не оригинальные детали приходится менять через 20-30 тыс. км. Удачное сочетание цены и качества показали стойки производства Lemforder и Sidem.

Как снять рычаг передней подвески

Чтобы снять рычаги передней подвески и сайлентблоки, а затем установить новые, вам понадобятся:

• приспособление для выпрессовки/запрессовки сайлентблоков;
• комплект накидных и торцовых гаечных ключей;
• домкрат;
• баллонный ключ.

Работы могут быть проведены на смотровой яме с помощью домкрата или на подъемнике.

Автомобилистам может потребоваться снять рычаг передней подвески в трех случаях:

1. Для замены рачага.
2. Для замены сайлентблоков.
3. Для замены оси рычага.

Чтобы понять, как снять рычаг передней подвески (верхний), руководствуйтесь нашей инструкцией.

Вам нужно:

• Загнать вашу машину на смотровую яму или подъемник.
• С помощью баллонного ключа и домкрата (если вы на смотровой яме) снять колесо.
• Затем снять болт, который держит кронштейн переднего бампера.
• Открутить самоконтрящуюся гайку и болты крепления, тогда у вас получится отсоединить верхнюю шаровую опору.
• Удерживая ось с помощью ключа, снять самоконтрящуюся гайку с оси рычага.

Если вы сняли рычаг передней передачи и увидели, что он в порядке (не деформирован и нет трещин), его можно использовать повторно, но прежде обязательно вам следует снять сайлентблоки и установить новые. Чтобы это сделать, нужно их выпрессовать съемником. При этом убедитесь, что рычаг плотно зажат в тисках.

Прежде чем возвращать деталь на место, нужно запрессовать новые сайлентблоки, пользуясь съемником. Чтобы это сделать, поменяйте положение его элементов на рычаге.

До того как рычаг будет установлен, рекомендуется также снять самоконтрящиеся гайки оси рычага и пальца шаровой опоры и поставить другие.

Работая с рычагом, руководствуйтесь данной последовательностью действий:

• Установите рычаг на ось и не затягивайте гайки. Зафиксируйте его.
• Установите болт, который отвечает за крепление переднего бампера.
• Опустите домкрат/подъемник и дайте подвеске нагрузку.
• Заведите в поворотный кулак палец шаровой опоры.
• Затем затяните самоконтрящуюся гайку шаровой опоры.
• Закрутите гайку крепления оси верхнего рычага.
• Поднимите машину и установите колеса.

После процедуры замены следует проконтролировать угол сход-развала.

Как в случае с верхним рычагом, вам может также понадобиться снять нижний рычаг передней подвески, чтобы заменить сайлентблоки, оси или же сам рычаг.

Все манипуляции проводятся на смотровой яме или подъемнике.

Порядок работы:

• Поднять машину (на домкрате или воспользуйтесь подъемником).
• Снять с машины колесо.
• Снять амортизатор.
• После этого нужно раскрутить гайки крепления нижнего рычага.

• Опустить домкрат или подъемник, тем самым нагрузив машину.
• Следующий шаг – отвинтить гайку крепления и выпрессовать палец нижней шаровой опоры из поворотного кулака.

• Затем вместе с тем как вы будете переводить стабилизатор через шпильку крепления, вам нужно снять нагрузку с передней подвески.
• Поддеть пружину и снять ее с опорной чаши.
• Открутить несколько самоконтрящихся гаек, которые фиксируют ось нижнего рычага.
• Следующий шаг: снять упорные шайбы.
• Затем снять ось монтажной лопаткой.
• Снять нижнюю шаровую опору, если нужно, поменять рычаг. Для этого отвинтите болты крепления. Убирать опору требуется только для замены рычага.
• Зафиксировать рычаг в тисках.
• Пользуясь съемником, выпрессовать сайлентблоки.

Если вы сняли рычаг и видите, что он цел, можно просто снять старые сайлентблоки, поменять их и собрать узел обратно. При этом необходимо снять самоконтрящиеся гайки и поставить новые.

Важно подметить, что один и тот же съемник используется для выпрессовки и запрессовки сайлентблоков, все зависит только от расположения деталей и рычага относительно друг друга. Чтобы вернуть нижний рычаг на место:

Чтобы вернуть нижний рычаг на место:

• Сначала запрессуйте только один сайлентблок.
• Вставьте в рычаг ось, на которой находятся упорные шайбы.
• Установите упорную шайбу с той стороны, где находится сайлентблок, и закрутите самоконтрящуюся гайку, но не затягивайте ее.
• Запрессуйте второй сайлентблок.
• На ось установите фасонную шайбу и заверните самоконтрящуюся гайку.
• Установите все элементы передней подвески (включая рычаг) в обратной снятию последовательности.
• Нагрузив переднюю подвеску, хорошо затяните гайки оси нижнего рычага.
• Установите колесо на место.

Когда вы закончите процедуру замены сайлентблоков и/или нижнего рычага, проконтролируйте углы установки колес и откорректируйте их при необходимости.

Важная заметка: сайлентблоки быстро изнашиваются, если на резину попало масло, так как она не является маслостойкой. Найдите причину утечки масла, устраните ее, а после этого нужно снять старые детали и поставить свежие. В противном случае проблема будет повторяться.

Процесс опрессовки

Основная цель — добиться, чтобы расстояние между внешней гранью сайлента и плоскостью рычага стало равным 7 мм. Меньше делать не надо!

Для проведения всех действий понадобятся два газовых или «шведских» ключа. Также используется винт с шайбами (съёмник) и комплект оправок.

Всё оборудование, показанное выше, взято из ремкомплекта для «ВАЗ-2109». На резьбу винта обычно наносят смазку: циатим, литол и т.д.

Очерёдность действий

Для начала зажимаем рычаг в тисках. Затем собираем конструкцию, как показано.

Детали идут в такой последовательности:

1. Нижняя гайка;
2. Нижняя шайба;
3. Оправка с вкладышем;
4. Верхняя шайба (она давит на сайлентблок);
5. Вторая гайка.

Ещё раз убедитесь, что внутренняя втулка остаётся свободной. Две гайки на винте надо скручивать, контролируя результат штангенциркулем.

Выбор шаровой опоры «Рено Логан»

Элемент представляет собой шарнир, который обеспечивает соединение ступицы колеса с рычагами.

Состоит из:

• стального монолитного пальца: с одной его стороны конусная часть и резьба, с другой — сферическая часть;
• резинового пыльника — препятствует попаданию грязи внутрь корпуса шаровой опоры;
• металлического корпуса, который удерживает сферу пальца;
• втулки из полимерных материалов — смягчает силы трения между пальцем и корпусом;
• прижимной гайки с завальцовкой — прижимают основные элементы к корпусу.

Если шаровую опору вовремя не заменить, возникнут проблемы с управляемостью автомобиля, повышенным износом остальных элементов подвески, а также покрышек. Сделать развал-схождение будет невозможно. Если во время этой процедуры мастер в автосервисе указал на проблемы, то, вероятно, шаровые опоры придётся заменить.

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом.

Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:

1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
2. Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Важно: с 2013 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой. «Старый» и «новый» варианты можно видеть на фото

«Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

1. «Старый» образец — 401604793R;
2. «Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

• размер конуса: 18 мм
• наружный диаметр: 38,3 мм.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

• TRW JBJ721;
• Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

• «Автоваз» — для Lada Largus;
• «Hofer»;
• «Кедр»;
• «Белаз».

Автомобиль устанавливают так, чтобы передние колёса не касались земли. Колёсные гайки рекомендуется приоткрутить заранее.

Колёса нужно снять.

«Прикипевший» болт крепления шаровой опоры

Теперь придётся снять кожух — открутить 2 гайки.

Снять болт стойки стабилизатора.

Удалить болты сайлентблоков (переднего и заднего).

Снятый рычаг

Также можно выбить дефектную деталь, используя оправку в виде трубы и деревянный упор.

Поместив рычаг на верстаке, нужно поставить новую шаровую. Под пыльник забить смазку. Для забивания рекомендуется использовать трубу, на которой выбивали старую деталь.

Меняем рычаги передней подвески на Рено Логан своими руками

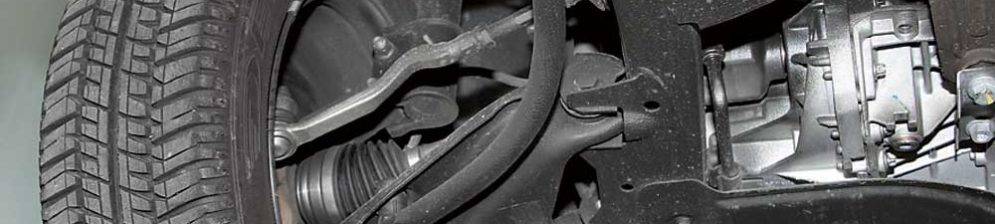

Основными частями передней подвески являются стойки и рычаги. Добраться до прилавка сложно, но рычаг при необходимости можно заменить за 10 минут. Обычно такая замена производится при износе сайлентблоков. Все выглядит просто: снимаем тягу стабилизатора, затем откручиваем держатель шарового шарнира. В целом замена рычага передней подвески Рено Логан мало чем отличается от аналогичной замены на других автомобилях, в которых используется независимая подвеска McPherson.

Для ремонта вам понадобится следующий набор инструментов:

• торцевым ключом размером «30»;
• гаечные ключи типоразмера «16» и «18» (по 2 шт на каждый типоразмер);
• молоток, лом и плоская отвертка;
• экстрактор.

Если нет подъемного устройства или приямка, используем домкрат и заменяем передние рычаги.

1. 1. Вешаем одну из сторон автомобиля, заменив упоры против качения под колеса задней оси и предохранительную опору под кузовом. Активируем ручник.
   2. Снимаем колесо с Рено Логан (заранее нужно ослабить его крепеж).
   3. Откручиваем гайку, которой держится шатун. Вытаскиваем болт (верх) и вытаскиваем этот стержень.
   4. Приступаем к откручиванию болта крепления стабилизатора.

1. Шариковая шпилька держателя фиксируется в цапфе шкворня болтом, который соединяется с «щеками» нижнего кронштейна. Откручиваем этот болт и снимаем с сиденья.
2. Для снятия шаровой опоры со штифта воспользуемся съемником, а при его отсутствии — держателем.
3. Перейдем к разборке элементов крепления рычага на кронштейнах подрамника. Здесь откручиваем два болта и снимаем их с втулок сайлентблоков.

На этом рычаг разбирается. Теперь вы можете приступить к установке нового продукта. Алгоритм его выполнения противоположен процессу демонтажа.

При затяжке соблюдаем моменты регулировки:

• 105 Н * м — для крепления рычага к подрамнику;
• 62 Н * м — для болта и гайки крепления шарового пальца в кулаке;
• 21 Н * м — при установке шатуна.

Выполнив ремонтные действия с одной стороны автомобиля Рено Логан, приступаем к процессу со второй. Все действия выполняются одинаково. Замена передних рычагов завершена.

Работы перед ремонтом: площадка и инструменты

Подготовительные работы – важнейшая часть ремонта. Во-первых, это упросит и ускорит рабочий процесс. Во-вторых, вы не будете в суматохе пытаться найти нужный ключ или болт. Рекомендованный перечень инструментов, которые гарантированно потребуется при замене, приведен ниже:

• Любой ударный инструмент: подойдет маленький молоток.
• Рожковый ключ на 10 и 32.
• Домкрат – важнейший инструмент, без которого замена запчасти данного вида попросту невозможна.
• Набор универсальный болтовых ключей.

Настоятельно рекомендуем установить автомобиль на устойчивую поверхность. Можно подложить под колеса упоры, чтобы в процессе ремонта авто не повело. Не забывайте поставить его предварительно на ручник.

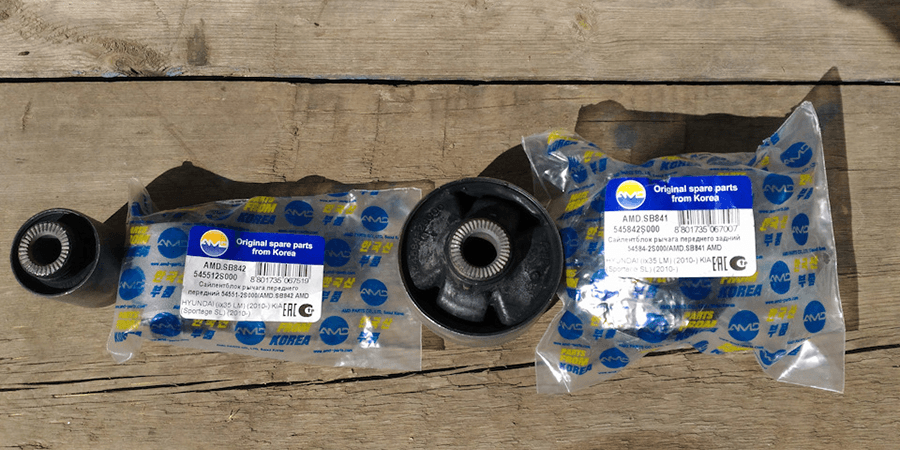

Рынок запчастей: подбор оригинального сайлентблока или аналога

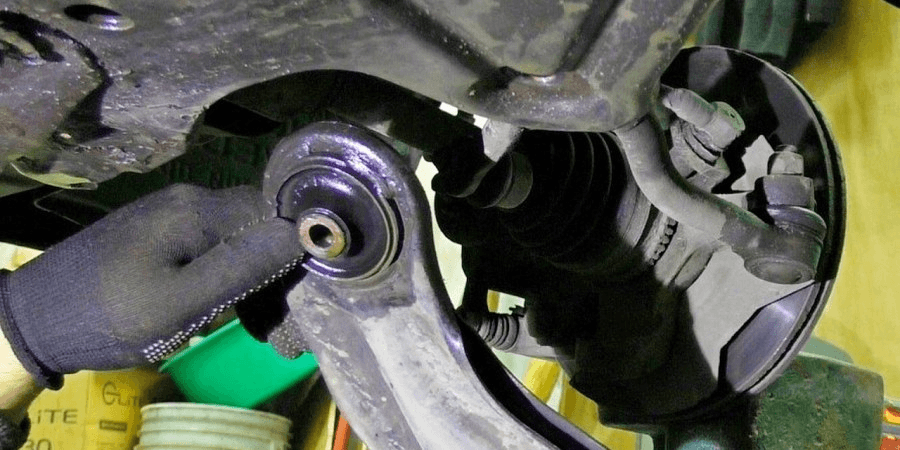

Каждый передний рычаг «Рено-Логан» имеет два сайленблока. Передняя часть подвески «Рено-Логан» состоит из двух рычагов, следовательно, в автомобиле имеет 4 сайлентблока. Благо, автопроизводитель позаботился о том, чтобы среди деталей отсутствовало разделение на передний и задний.

Официальные СТО и сервисные центры «Рено» предлагают единственный вариант замены сайлентблоков – комплексная замена узла. Иными словами, меняются полностью оба передних рычага. Безусловно, это оказывает прямое влияние на конечную стоимость ремонта, не считая оплаты за непосредственно работу. Если вы считаете эту опцию чрезмерной, а стоимость – явно не обоснованной, тогда вам подойдет второй вариант. Это – использование аналогов.

По многолетнему опыту, конечно же, можем с уверенностью рекомендовать французского производителя SASIC. Их продукция зарекомендовала себя как надежные и долговечные запчасти. Не менее качественными, но несколько более дорогими, будут сайлентблоки переднего рычага от компании Lemforder или FEBI. Все приведенные выше производители в силах обеспечить надежную и бесперебойную работу подвески «Рено-Логан» в среднем на 100 000 км пробега.

Как вариант, при отсутствии точного артикула, укажите хотя бы марку автомобиля и год выпуска или VIN-номер. Эти параметры сузят область поиска до количества запчастей, что с уверенностью подойдут конкретно под ваш тип подвески.

Что нужно знать о рычагах Рено до ремонта?

Основные причины преждевременного выхода устройства из строя следующие:

• Сильное механическое напряжение. Рычаг часто повреждается, когда автомобиль попадает в аварию или «влетает» в выбоину на более высокой скорости. При этом деформируется металлический узел.
• Появление ржавчины. Если деталь изготовлена ​​из легкосплавных материалов, то для нее такая проблема не опасна.

Выбирая диск для замены, обратите внимание на данные каталога. Передняя подвеска Renault оснащена рычагами с левой и правой стороны

В каталоге производителя представлены следующие позиции:

• Рычаг правый (модульная конструкция) — 54 50 042 69р.
• Левый узел — 54 50 113 62р.

В продаже есть сайлентблоки для рычага, которые продаются отдельно. Но если верить специалистам, то замену следует проводить комплексно. Все, что можно оставить на будущее, — это чехол, прикрывающий подставку.

Если финансовые возможности не позволяют, то допускается замена одной детали на одной из сторон с обязательной проверкой состояния второго агрегата.

На заводе Renault оснащается рычагом LUKAS / TRW. В этом случае разработчик (компания TRW) устанавливает следующие обозначения:

• Правая часть — 1241.
• Левая часть — 1240.

Срок годности

Рулевые тяги способны прослужить довольно долго, 150 тыс. км не предел, необходимо присмотреться к наличию люфта, который свойственен неисправной составляющей подвески «Рено Логан». Рейка зубчатого образца имеет ресурс превышающий в большинстве ситуаций 400 тыс. км, элемент считается самым дорогостоящим, поэтому многие автовладельцы не спешат с заменой, просто подкручивают его, цена начинается от 50 тыс. руб. После таких манипуляций люфт пропадает, но усилие, которое нужно прилагать для поворота руля возрастет, такие эксцессы максимально заметны у транспортных средств, не оснащенных гидравликой.

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Выбор новых запчастей

В заключение

Замена передних сайлентблоков на рычагах – трудоемкий процесс. Если вы в автоделе новичок, то лучше сразу доверить дело профессионалам, чтобы не лезть в «дебри» автомеханики. Этот вид ремонта полностью завязан на опрессовке, поэтому без навыков и опыта лезть сюда не стоит.

Если же вы из смельчаков, тогда внимательно ознакомьтесь с материалом, изложенным в этой статье

Важно понимать каждый из этапов, начиная диагностикой и заканчивая сборкой узла в первоначальный вид. Мы собрали в статье полезные рекомендации и советы, а также привели детализированную инструкцию, которая станет для вас реальным руководством по замене сайлентблоков передних рычагов

Обычно любой ремонт подразумевает несколько стадий:

1. Определение проблемы. Воспользуйтесь советами и подсказами по диагностике, приведенными в первом пункте этой статьи. Для уверенности не помешает консультация знакомого мастера или беглый осмотр в ближайшем СТО.
2. После того как вы поняли, что дело в замене сайлентблоках передних рычагов на «Рено-Логан», можно приступать к подготовительному этапу. На нем вам предстоит выбрать детали под замену, запастись инструментом и подготовить рабочую площадку. В идеале, если это будет гараж, автомобильная эстакада или место со смотровой ямой.
3. Когда выполнены предварительные работы, предстоит самое сложное. Сама замена занимает от нескольких минут до пары часов. Зависит от удобства рабочего места, наличия малейшего опыта и помощников.

Попросите помочь друзей или родственников. Любые работы, при которых машина устанавливается на домкрат, желательно выполнять в паре с кем-то. Делается это для упрощения и ускорения процесса, а также в целях элементарной техники безопасности. Вдруг, домкрат сорвется, кто-то же должен будет помочь вам выбраться из-под машины?

4. Выполните все действия по разборке в обратном порядке. Проверьте целостность узла, убедитесь в том, что не осталось лишних элементов. Очень полезным будет тестовая поездка. Буквально несколько пройденных километров уже способны показать, оказался ли ремонт успешным или в машине по-прежнему «что-то трещит или стучит».

И напоследок, не стесняйтесь собственных сил. Да, много легче отдать машину в мастерскую и забыть о ней на пару часов, после чего забрать ее, полностью обслуженную и исправную. При этом самостоятельный ремонт – это сэкономленное время, деньги, единение железного коня и его автовладельца. Поверьте, навык быстро определить поломку, более того, ее самостоятельно устранить, дорогого стоит.

Заключение

Резиновые вставки резинометаллических втулок подвески теряют свои свойства. Провести замену сайлентблоков Рено Дастер можно своими руками всего за один час, имея несколько ключей и приспособления для выпрессовки.

Первым делом радуемся тому, как удобно (без сарказма) расположены болты крепления рычага к подрамнику. Радуемся и откручиваем. Если есть, конечно, рожковый/накидной ключ на 21, удерживать гайку от проворачивания. Головка-то на 21 точно в стандартном наборе инструментов есть.

Передний так вообще для пневмогайковерта доступен:

К заднему болту пневмой не подлезть, но для трещотки с ключом – в самый раз:

А вот потом идём смотреть на шаровую опору, и видим тот самый нюанс. Палец шаровой тут конусный, конусом он входит в отверстие на поворотном кулаке, и сверху на палец накручивается гайка. Все это не криминал, так много где сделано. Но вот такое расстояние между пальцем и ШРУСом – редко где найдешь:

Начать с того, что такое расстояние сходу исключает применение накидного ключа. Только рожковый. Прямо вспомнил беззаботное детство, когда папа ковырял во дворе ВАЗ-2103. У него-то тогда только рожковые и были:

Так это хорошо, что в данном конкретном случае гайка не насмерть закисла на пальце, и усилия по откручиванию пришлось прилагать небольшие. Частенько бывает так, что крутить приходится с неслабым таким усилием, и вот с рожковым ключом шанс испортить грани болта в этом случае существенно выше.

Ну да ладно, проблема не в этом. Проблема в том, что через некоторое время гайка упирается в корпус ШРУС, а резьба еще не кончается:

Вот тут-то начинаются сложности. В этот момент можно вдарить по поворотному кулаку, чтобы откис конус, и палец шаровой “упал” вниз. Но в этом случае он будет проворачиваться вместе с гайкой. На пальце с торца есть шлиц под торкс, но доступ туда как бы отсутствует. Вот на этом месте я немного расстроился.

Вариантов особо нет – надо сдвигать ШРУС. Для этого замачиваем гайку ступицы в жидком ключе:

И откручиваем ее:

Дальше ругаемся на тех, кто перед вставкой ШРУСа в ступицу не мазнул шлицы никакой смазкой, потому что наконечник ШРУС сидит плотно и сдвигаться не желает. А должен – от достаточно легкого нажатия рукой. Берем в руки латунную выколотку и с болью в сердце колотим через нее в наконечник ШРУС. Боль в сердце от того, что даже через проставку из мягкого металла есть вполне реальный шанс запороть заход резьбы на наконечнике, и потом долго мучаться с накручиванием ступичной гайки. А уж без проставки из мягкого металла или дерева колотить по наконечнику вообще нельзя, испортится гарантированно.

Через несколько ударов расшевелить ШРУС получается, но в таком виде его хода не хватает, чтобы дать пространство гайке на пальце шаровой. Надо отодвигать поворотный кулак. Для этого вытаскиваем болты крепления рычага к подрамнику и освобождаем рычаг из посадочных мест. После этого получается утопить наконечник ШРУСа примерно на столько:

Теперь домкратим шаровую вверх, чтобы она конусом пальца прижалась к поворотному кулаку и палец не проворачивался:

Выкручиваем гайку до конца, после чего снимаем рычаг:

Шаровая опора, как мы видим, закреплена на заклепках. Они высверливаются:

Новые шаровые опоры, естественно, идут с болтами и гайками в комплекте. Поздравляем, отныне замена ваших шаровых опор будет дешевле!

Собирается все в обратном порядке без особых нюансов, только надо не забыть смазать шлицы ШРУСа.

PS: в конкретном случае на второй стороне автомобиля степень закисания ШРУСа в ступице была выше, никакие удары молотком не спасали. Дело было близко к тому, чтобы снимать поворотный кулак с валом целиком (а хули нам, как выразился бы один мой знакомый), но по счастью, решил еще попробовать так: выкрутил гайку до упора в корпус ШРУС, ударил по поворотному кулаку, чтоб палец упал вниз, и через доступный зазор между поворотным кулаком и основанием шаровой опоры зафиксировал палец шаровой с помощью переставных плоскогубцев. Пыльник, естественно, этого не пережил, поэтому для случаев, когда рычаг снимается не для замены, такое решение не слишком хорошо.

PPS: до сих пор не совсем ясно, что делать, если этот Дастер потребует работ, связанных со снятием приводного вала. Снять все это в сборе с поворотным кулаком несложно, но дальше? Греть горелкой? Можно, вопросов нет, но как это перенесет ступичный подшипник? Сдается мне, его смазка такое не очень хорошо воспримет. В общем, загадка. Будем посмотреть.

• Как снять расширительный бачок на ситроен с3



• Замена тросика кикдауна на сузуки гранд витара 2000г h25a



• Замена датчика коленвала опель омега б x20xev 1997 г в



• Замена отбойника переднего амортизатора на рено логан



• Фольксваген поло 1 и 4 замена ремня грм

Подведем итоги

Работа по замене рычагов в Рено Логан достаточно проста, доступна для самостоятельного выполнения и не отнимет более одного часа времени, для наглядности можно посмотреть видео. По завершении всех манипуляций рекомендуется обратиться в специализированный сервис с целью проверки корректности установки углов колес. Если все действия выполнены правильно и крепеж затянут с требуемыми моментами, то при проезде неровностей владелец Renault Logan не будет ощущать неприятных стуков, которые ранее могли издавать изношенные рычаги.

Всем привет. Как многие уже знают о моём приобретении оригинальных рычагов.Собственно напишу немного о замене. В интернете есть много видео и прочих информационных ресурсов о замене рычагов. Посмотрев и почитав в следующею смену собрался менять рычаги. Но т.к у нас в части нет интернета пришлось всё делать по памяти…Теперь по порядку1. Понадобятся все инструменты. Трубы монтажки молотки и прочие прибамбасы2. На всякий случай купить болт и гайку на шарувую. Я менял оба рычага и с одной стороны болт был в прискорбном состоянии. Успешно болт заменил.3 Пару часов времени или сутки)) На одну сторону ушло примерно часа 2 (делал не торопясь)А теперь немного фото

Вывешиваем переднюю часть. Для того что бы разгрузить подвеску. Это облегчит демонтаж и монтаж запчастей. Поднял двумя домкратамиДальше всё по старому сняли колесовыкрутили шаровый болтДальше как на фото берём монтажку и тянем рычаг внис ударяя молотком скраю

Молотком бил сюда и давил за стабилизатор вниз. Удара 3-4 и шаровая выскочила

Дальше откручиваем стойку стабилизатора тягу и сам рычаг

Я положил всё так чтобы не перепутать.

Стойку стабилизатора не менял. Немного грязные а так состояние на 5До этих оригинальных рычагов стояли какие то китайские рычаги если не ошибаюсь рувиль кантора( полное говно”извините” по этот так! оба рычага прошли 26 тыков и одновременно сдохли)В рачагах разница есть и по весу и по сайлентблокам. Даже сфотал для сравненияТеперь собираем всё обратноСтавим новый рычаг

Ставим рычаг. Наживляем болты. И вставляем стойку ставилизатора. Резинку между рычагом и стабилизатором и штырь с торксом. Гайку на стойку не наживляем

Потом опускаем соседний домкрат и резьба сама вылезет внаружу. наживляем и закручиваем гайку стабилизатора

подкорачиваем рычаг горизонтально и затягиваем его

Затягиваем гайки и тягу. Ставим на место защитный пластик

Полный размерВот болт который мне пригодился. Поставил с другой стороны в шарувую

Болт конечно для шаровой лучше оригинальный приобрести. Со временем поменяю

Инструменты понадобились все все свои и какие были в закромах пожарной части =)

Кстати на будущие можно все резьбы и прочие болты смазать мазью какой. Для того что бы не гнила резьба или болт. Я всегда мажу после сборки или в процессе сборки в дальнейшем облегчает работу. Для тех кто сам свою мошину ковыряет хороший такой секрет. Хотя это и так все знают))

Вот и конец. Всем хорошего настроения и пожалуйста берегите лес от пожаров =) Лето не загорами.

P.S. А развал схождение делать надо?

Цена вопроса: 3 800 ₽ Пробег: 155800 км

None Каталожный номер 8671095519 означает что проточка шаровой опоры — боковая.

естественно, все работы велись на подъемнике. При разборе было установлено, что стухла стойка стабилизатора. Решили, что негоже будет ставить это назад, решено было заменить с обеих сторон на новые, тем более что в магазине (при СТО) продавались парой.

Производителя не запомнил. Обошлись в 700 р.

Повезло: ничего не закисло, и отвернулось относительно легко. После сборки всего в обратной последовательности загнал в соседний бокс на сход-развал.

отрегулировали за 600 р. Общая стоимость работ составила порядка 1950 р. Считаю что это того стоило.

Теперь при движении стук пропал. Появилось однако непонятное ощущение, что подвеска стала несколько жестче, и несколько туговато крутится руль. Полагаю, из-за новых стоек стабилизатора.

З.Ы. пробег 69 000 км. Думаю, первая замена рычага с шаровой на таком пробеге — это не так обидно.

• Не работает вентилятор печки ниссан санни



• Разблокировать акпп киа соренто



• Пежо 406 акпп не едет



• Проверка ключей зажигания в эбу мультиметром



• Ремонт якоря стартера своими руками
