Замена стартера и ремонт стартера Рено Логан: пошаговая инструкция

Как понять, что пора менять стартер

ПРОЦЕСС ЗАМЕНЫ

Рено Логан: замена ремня генератора

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера

Признак	Причина	Способы диагностики и устранения
Стартер не запускается	Проблемы со стороны аккумуляторной батареи	Проверить качество работы батареи, зарядить
Окислились провода и клеммы аккумулятора	Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер	Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения
Сломан замок зажигания	Заменить замок зажигания
Вышло из строя тяговое реле	Демонтировать старое и установить новое реле
Не вращается якорь стартера или слишком низкая скорость вращения	Заряд аккумулятора значительно ниже минимально допустимых показателей	Обеспечить зарядку аккумуляторной батареи
Ослаблены гайки крепления реле	Подтянуть гайки
Втягивающее реле отключается сразу после включения	Разряжен аккумулятор	Зарядить батарею или приобрести новую
Неисправен замок зажигания или электропроводка	Заменить неработающие детали
При включении стартера отсутствует вращение коленвала	Стартер вышел из строя	Заменить устройство на новое
Стартер включается, но шестерня не выполняет свою функцию	Повреждены зубья шестерни бендикса	Устранить повреждения или заменить бендикс стартера, маховик
После запуска двигателя стартер продолжает работать	Заело ключ в замке зажигания	Отремонтировать или заменить систему замка зажигания
Замкнуло контакты замка
Работа стартера сопровождается сильным шумом	Не зафиксированы болты крепления стартера	Подтянуть болты
Нарушена работоспособность бендикса	Установить новый бендикс или заменить стартер полностью

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.

Снятие

Ниже приводится инструкция по демонтажу стартера на автомобилях с 8- и 16-клапанными двигателями 1,4-1,6 литра. Если двигатель 8-клапанный, исправность можно проверить и без демонтажа устройства. На 16-клапанном силовом агрегате 1,6 л проверка возможна только после снятия.

Процедура демонтажа везде одинаковая:

• скинуть минусовую клемму АКБ;
• снять защиту двигателя;
• отвернуть фиксационную гайку наконечника провода, соединяющего пускатель с втягивающим реле;
• отсоединить другие провода;
• отвернуть болты крепления стартера к кузову машины;
• вытащить пусковое устройство.

Теперь можно устанавливать новый стартер. Момент затяжки болтов крепления — 44 Нм. Провода затягиваются с моментом 8 Нм.

Процесс замены стартера на Renault Logan

Разборка стартера видео

• Для начала необходимо открутить гайку на 13 мм, освобождаем контакт.
• Затем мы можем открутить 2 болта крепления втягивающего реле. Для того, чтобы эти болты снять, часто может потребоваться специальная ударная отвёртка, чтобы не сорвать грани, если обычной они не идут.
• Затем откручиваем 2 болта на 8 мм и 2 винта, снимаем крышку. Щётки у нас остаются, так как мы их открутили. И теперь можно использовать головку по диаметру якоря, например, на 22 мм. Вставляем её и стягиваем щёточный узел вверх.
• Щётки остаются зажатыми, что упрощает их дальнейшую установку. Обязательно запоминаем, как всё стоит. Снимаем оставшиеся крышки. Чистим загрязнённый якорь и при необходимости меняем бендикс.

Чтобы снять бендикс, необходимо снять стопор. Для этого можно использовать головку на 13 мм и молоток: сбиваем крышку стопора и стягиваем стопорное кольцо.

Зачищаем все рабочие поверхности, убираем старую уже негодную смазку, всё продуваем. Также стоит обязательно зачистить якорь. Как это лучше сделать? Для удобства зажимаем якорь в дрель той частью, где стоит стопорное кольцо и, включив дрель, чистим мелкой наждачной бумагой.

Возможно, возникнет вопрос какую смазку наносить. Чем дороже и качественнее смазка и более стойкая к температурам, тем лучше. Много смазки нежелательно, так как при большой температуре она будет разжижаться и может потечь.

Затем всё собираем в обратном порядке. Можно подобрать головку по диаметру. После того как одели стопор на паз, одеваем шайбу – берём ключ, так же подобрав головку, и подбиваем.

Потом необходимо поставить якорь в крышку. Для этого сначала смазываем вилку и все трущиеся поверхности, надеваем её на якорь. Также на якоре смазываем часть вала, который будет входить во втулку.

Затем устанавливаем магниты. Перед тем как установить щётки проверяем их состояние. Если они нормальные, устанавливаем их: стягиваем с головки на якорь во взведённом состоянии. Наносим небольшое количество смазки на заднюю часть и одеваем крышку. Наживляем болты и винты и затягиваем.

Очень важный момент: обязательно осушить и обезжирить внутреннюю часть стакана стартера. Не забываем пружинку и устанавливаем втягивающий.

После установки собранный стартер необходимо проверить. Для этого нам потребуется рабочий аккумулятор и обычные провода для прикуривания автомобилей. Включаем один к минусу, другой к плюсу, вешаем минус на корпус стартера, а плюсом замыкаем клеммы. Окончательная проверка будет под нагрузкой, так как бендикс можно проверить только под ней.

Жанр статьи – Автомобили

ПОДКАТЕГОРИИ:

Как снять и установить новый стартер

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.

Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

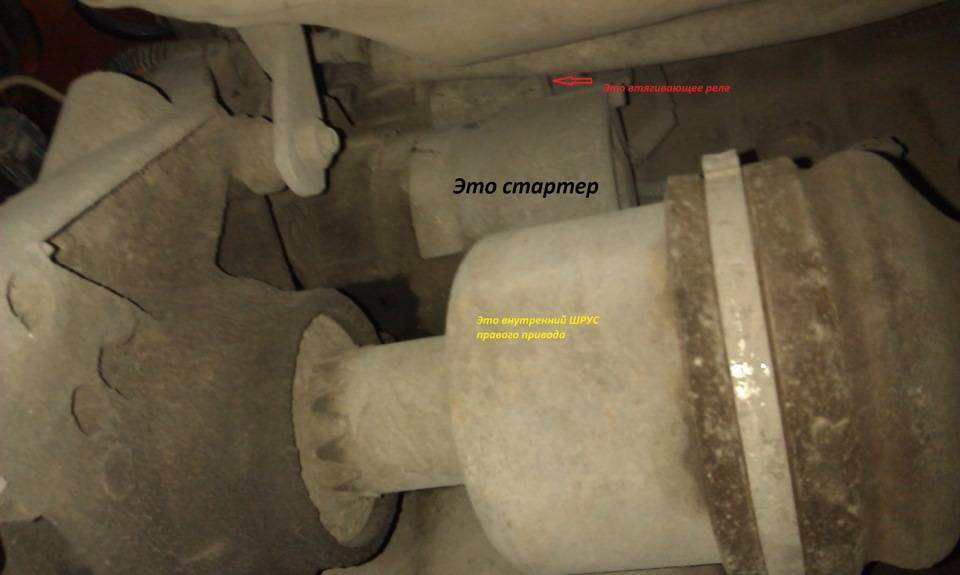

Снимать старый стартер Логан удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

Зачастую для крепления стартера Рено Логан используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

Для снятия стартера его придётся хорошенько раскачать по сторонам

Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

• Замена ремня генератора Рено Логан
• Замена термостата Рено Логан
• Причины по которым не заводится двигатель Рено Логан

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

Проверка

Прямо на месте рекомендуется проверить исправность обгонной муфты. Для этого нужно провернуть бендикс стартера отвёрткой. Вращаться он должен только в одну сторону. В противном случае его следует заменить. Также шестерня проверяется на передвижение по валу — она должна «ходить» без каких-либо заеданий.

Другой вариант контроля подразумевает подключение устройства к заведомо исправному аккумулятору проводами для прикуривания. Плюс внешней батареи надо соединить с верхним контактом тягущего реле, а минус — провести на стартерный корпус. Затем перемкнуть отвёрткой или длинным металлическим стержнем верхний контактный болт и управляющий вывод реле. Приводная шестерня должна выдвинуться, что укажет на включение электродвигателя. Если этого не произойдёт, следует тщательнее проверить тягущее и сам стартер.

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

1. Перестал подавать признаки свечения один из фонарей торможения.
2. Оба элемента не загораются во время активации педали тормоза.
3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан. Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

• отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
• отсоединяем подводящий проводной разъем;
• для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика. Если подача напряжения имеет место, переходим к непосредственной проверке самих ламп. Установка датчика на прежнее место такая же элементарная процедура, как и снятие. Каким же образом осуществляется замена лампы дополнительного стоп сигнала?

Рено Сандеро воздушный фильтр

Двигатель Рено Сандеро

Демонтаж стартера

Снятие, замена, установка ШРУСа Renault Logan

Диагностика: проверка цепи включения стартера renault logan 2004-2009 бензин

Список совместимости

Стартёры с 8-клапанных ДВС не подходят к 16-клапанным, и наоборот. А крепёжные элементы в обоих случаях будут одинаковыми. Дальше следуют два списка, и в каждом указаны номера из каталогов той или иной фирмы. Каждый список содержит названия узлов в сборе, подходящих для замены оригинального стартёра. За полноту мы не ручаемся, хотя 15 и 9 наименований – это неплохой простор для выбора.

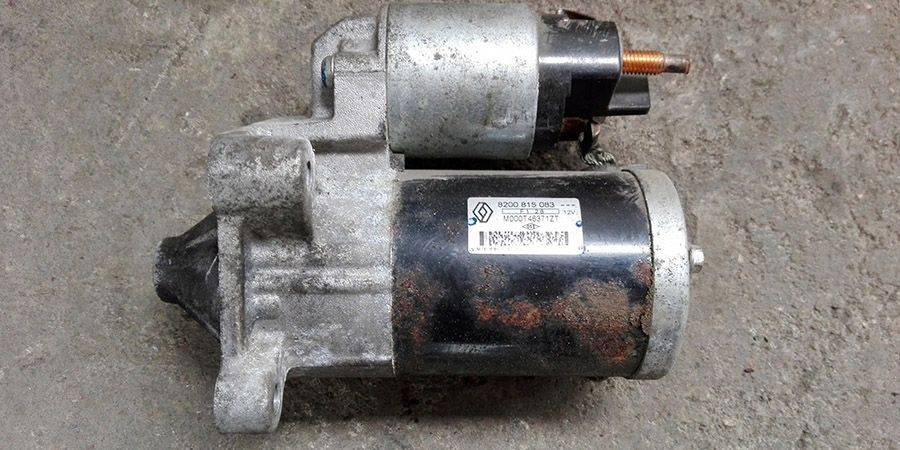

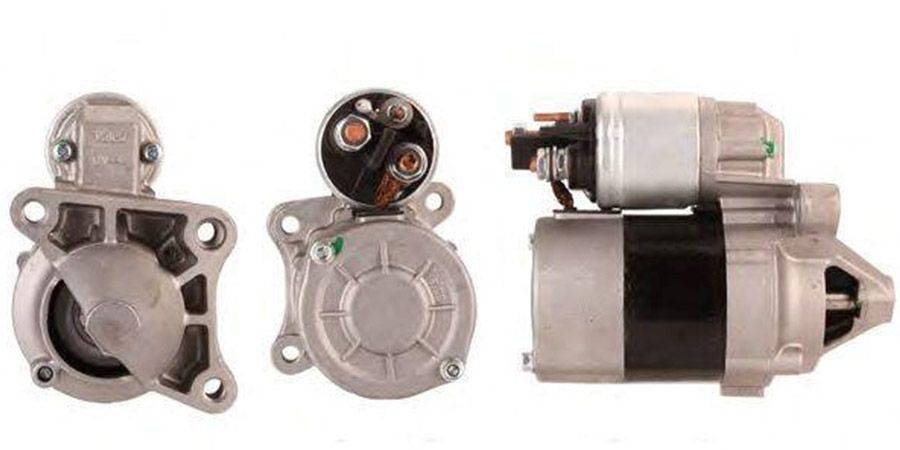

Внешний вид стартёра «Рено Логан»

Чертёж и крепёжные размеры стартёра

Что подойдёт для любого 8-клапанника

Двигатель 8-клапанный К7М (1,6) либо К7J (1,4):

• 8200 815 083 (Renault)
• 7700 274 303 (Renault)
• 8200 590 412 (DACIA)
• STV1276 или STV1276RB (KRAUF)
• STV1276RB (Motorherz)
• 220399 (Messmer)
• 220399 (ERA, Италия)
• IR9411 (Protech)
• ST11112 (FENOX)
• CS1276 (HC-parts)
• 113932 (CARGO)
• 458 179 (VALEO)
• 8EA 738 081-001 (HELLA)
• M000T46371ZT (Mitsubishi)

Мощность стартёра равна 0,85 кВт, если говорить об оригинальной версии.

Всё, что совместимо с 16-ю клапанами

Двигатель 16-клапанный К4М (1,6):

• 8200 266 777G (Renault)
• 438 163 или 458 179, также TS10E1, TS10E3 (VALEO)
• AXS9274 (Automotor France)
• 2-2873-VA (WAI, Тайвань/Китай)
• 220399 (Messmer)
• LRS02483 (TRW)
• A75328 (DELTA AUTOTECHNIK)
• 8080180 (FRIESEN)
• 0-986-022-810 (BOSCH)
• S80180N (QUINTON HAZELL, Англия)

Электрическая мощность стартёров «Рено» будет составлять 0,85 кВт.

Ремонт генератора Рено Логан своими руками

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера.

Признак.	Причина.	Способы диагностики и устранения.
Стартер не запускается.	Проблемы со стороны аккумуляторной батареи.	Проверить качество работы батареи, зарядить.
Окислились провода и клеммы аккумулятора.	Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы.
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер.	Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения.
Сломан замок зажигания.	Заменить замок зажигания.
Вышло из строя тяговое реле.	Демонтировать старое и установить новое реле.
Не вращается якорь стартера или слишком низкая скорость вращения.	Заряд аккумулятора значительно ниже минимально допустимых показателей.	Обеспечить зарядку аккумуляторной батареи.
Ослаблены гайки крепления реле.	Подтянуть гайки.
Втягивающее реле отключается сразу после включения.	Разряжен аккумулятор.	Зарядить батарею или приобрести новую.
Неисправен замок зажигания или электропроводка.	Заменить неработающие детали.
При включении стартера отсутствует вращение коленвала.	Стартер вышел из строя.	Заменить устройство на новое.
Стартер включается, но шестерня не выполняет свою функцию.	Повреждены зубья шестерни бендикса.	Устранить повреждения или заменить бендикс стартера, маховик.
После запуска двигателя стартер продолжает работать.	Заело ключ в замке зажигания.	Отремонтировать или заменить систему замка зажигания.
Замкнуло контакты замка.
Работа стартера сопровождается сильным шумом.	Не зафиксированы болты крепления стартера.	Подтянуть болты.
Нарушена работоспособность бендикса.	Установить новый бендикс или заменить стартер полностью.

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.

Как выбрать новый стартер: оригинал и аналоги

Чаще всего стоимость ремонта и замены стартера практически равны. Именно поэтому большая часть автовладельцев предпочитают вместо замены неисправной детали провести замену всего стартера. В связи с этим возникает вопрос выбора подходящей модели для установки.

Качество оригинальных стартеров компании Рено существенно отличается от выпускаемых аналогов. Их рабочий ресурс зачастую в несколько раз больше, чем у моделей, предлагаемых другими производителями. Покупая оригинальное устройство, водитель может быть уверен, что обеспечил для себя длительную эксплуатацию автомобиля без необходимости проводить ремонт стартера. Главное при покупке — не наткнуться на дешевые и некачественные подделки, которых немало на прилавках автомагазинов.

Оригинальные стартеры Рено Логан имеют следующие маркировки:

• 8200 815 083 — для восьми клапанных ДВС;
• 8200 266 777G — для шестнадцати клапанных ДВС.

Оригинальные устройства имеют более высокие эксплуатационные показатели, однако и стоимость их значительно выше аналогов. Именно поэтому многие автовладельцы предпочитают приобретать стартеры других фирм для экономии бюджета.

Выбор стартеров, изготовленных другими фирмами, не маленький. Приобретая аналог, нужно руководствоваться совместимостью и отдавать предпочтение только компаниям с хорошими рекомендациями.

Для восьми клапанного двигателя можно использовать:

• 7700 274 303 (Renault);
• 8200 590 412 (DACIA);
• STV1276 или STV1276RB (KRAUF);
• STV1276RB (Motorherz);
• 220399 (Messmer);
• 220399 (ERA, Италия);
• IR9411 (Protech);
• ST11112 (FENOX);
• CS1276 (HC-parts);
• 113932 (CARGO);
• 458 179 (VALEO);
• 8EA 738 081-001 (HELLA);
• M000T46371ZT (Mitsubishi).

Для шестнадцати клапанного подойдут:

• 438 163, 458 179, TS10E1, TS10E3 (VALEO);
• AXS9274 (Automotor France);
• 2-2873-VA (WAI, Тайвань/Китай);
• 220399 (Messmer);
• LRS02483 (TRW);
• A75328 (DELTA AUTOTECHNIK);
• 8080180 (FRIESEN);
• 0-986-022-810 (BOSCH);
• S80180N (QUINTON HAZELL, Англия).

Как сделать ремонт стартера Рено Логан?

Для начала подготовьте набор необходимых ключей. Для выполнения всех манипуляций потребуется ключ на «восемь» и головка торцевого типа на «тринадцать». Кроме того, подготовьте плоскогубцы и отвертку с жалом в форме креста.

Далее действуйте так:

Открутите гайки на нижнем контактном болту реле — первый этап ремонта стартера Рено Логан.

• Теперь отбросьте шину от упомянутого болта и демонтируйте реле
• Выкрутите крепежные болты, удерживающие кожух с приводной стороны (их два).
• Отделите кожух и крышку стартера, после чего достаньте рычажную опору с прокладкой. На этом же этапе вытяните приводной рычаг.
• Демонтируйте крышку с приводной стороны и выкрутите пару крепежных винтов, удерживающих привод со стороны коллектора. Далее уберите крышку в сторону.

• Достаньте якорь в комплексе с держателем щетки, после чего отбросьте последний от якорного механизма.
• Сместите ограничивающее кольцо вдоль якоря, используя специальную оправку. После берите отвертку, подденьте с ее помощью фиксирующее кольцо, демонтируйте ограничивающее кольцо и приводную часть

Как только работа выполнена, определитесь с необходимостью ремонта. Для этого оцените состояние держателя щеток и измерьте высоту щеток. Если этот параметр меньше семи миллиметров, рекомендуется поменять держатель. Берите прибор для измерения сопротивления и убедитесь в отсутствии замыкания между корпусом и держателями. Если все нормально, сопротивление должно быть бесконечно.

Обратите внимание на состояние цапф и шлицов. Негативными симптомами являются дефекты, а также другие деформации на поверхности

Если на коллекторе имеются следы подгорания, желательно их убрать с помощью мягкой тряпки, предварительно смоченной в чистом бензине. Как вариант, допускается применения шкурки с небольшим зерном.

На следующем этапе проверьте, что в якорной обмотке отсутствует замыкание. Здесь также используйте вольтметр, а после сделайте следующее:

Осмотрите рычаг стартера Логана

Наличие на нем деформаций и следов износа может свидетельствовать о необходимости замены (ремонтом уже не обойтись).
Подвигайте якорь реле тягового типа, и обратите внимание на надежность перемыкания контактных болтов.
Оцените состояние привода — он не должен быть изношен. Шестерня должна прокручиваться только в одну сторону

Поменяйте привод, если шестеренка крутится в две стороны или имеются следы сильного износа.

Снятие и разборка стартера renault logan

Первоисточник контента – WiKi сайта журнала “За Рулём”

Стартер Renault LOGAN — основной узел машины, главная задача которого раскручивать коленвал и обеспечивать запуск мотора. Поэтому любая поломка стартера приведёт к простою автомобиля. Свидетельствовать о проблемах со стартером на Рено Логан могут следующие признаки:

• Стартер трещит при попытке завести силовой агрегат;
• отсутствие прокручивания коленчатого вала;
• задержки в срабатывании втягивающего реле стартера;
• полное игнорирование системы при повороте ключа в замке зажигания.

Чтобы вновь использовать машину по назначению, владельцу стоит заменить неисправную деталь.

Замена ШРУСа Рено Логан (Сандеро) своими руками

Устройство приводов колес Логан

Замена пыльника внутреннего шруса

Признаки неисправности разных элементов

Some Title Here

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Признаки неисправности разных элементов

Ниже перечислены симптомы, по которым можно определить, исправен или нет сам стартёр:

1. При повороте ключа слышится щелчок, но вал «не крутит». Неисправно в этом случае будет втягивающее реле, хотя износ щёток или замыкание «на массу» вызывает эти же симптомы.
2. Вал вращается с трудом и останавливается. Причины: замыкание в одной из цепей (короткозамкнутый виток), также общий механический износ.
3. Если стартёр вращается «вхолостую», то его реле в любом случае исправно. Проблема вызвана поломкой механических деталей, соединённых с втягивающим реле.
4. Допустим, стартёр не отключается после запуска. Подобная неисправность встречается крайне редко, а ремонтировать нужно втягивающее реле.

Всем интересующимся рекомендуем изучить чертёж, где показано устройство стартёра.

Схема электрического стартёра, его внутреннее устройство

Корпус является контактом «массы». На контакт «30» напряжение поступает всё время, а к клемме «50» оно подводится при запуске

Обратите внимание, что при неисправности втягивающей обмотки мотор «М» получать напряжение не будет. В этом случае стартёр «щёлкает», но не «крутит», что и указывалось в «пункте 1». Согласно отзывам, долговечность стартёров Renault составляет 280-300 тыс

км, но это – если вести эксплуатацию неправильно. Автор отзыва признаётся, что использовал слишком густое масло для двигателя (статья о выборе и замене моторного масла на Рено Логан). Если же соблюдать все рекомендации, можно считать, что срок службы фирменного стартёра – неограничен

Согласно отзывам, долговечность стартёров Renault составляет 280-300 тыс. км, но это – если вести эксплуатацию неправильно. Автор отзыва признаётся, что использовал слишком густое масло для двигателя (статья о выборе и замене моторного масла на Рено Логан). Если же соблюдать все рекомендации, можно считать, что срок службы фирменного стартёра – неограничен.

Стартёр двигателя на рисунке обозначен цифрой 17

Чтобы выполнить замену, проводят действия:

1. Отключают АКБ (только одну клемму «—»);
2. Откручивают гайку (медь) от клеммы «50»;
3. Так же поступают с гайкой от 30-й клеммы;
4. Откручивают три крепёжных винта, снимают стартёр.

В седанах «Логан» поколений I и II эти операции выглядят одинаково, а «подготовительные действия» будут отличаться в зависимости от типа двигателя (8кл./16кл.). Знайте, что подобраться к стартёру можно только снизу. И рекомендуется устанавливать автомобиль на яму: согласно отзывам, не помогают даже высокие «волговские» домкраты. Делайте выводы.

Номера втягивающих реле:

• 16 кл.: 594 188 (VALEO), 132977 (CARGO);
• 8 кл.: LRT-121 (Logem), 30226 (Asam), BK65033 (Breckner).

Причины выхода из строя стартера на Рено Дастер и способы решения проблем

Снятие и проверка стартера Renault Logan, Sandero

Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач.

Работу выполняем на смотровой канаве или эстакаде.

Операции по снятию стартера показываем на автомобиле с двигателем 1,4-1,6 (8V). На автомобиле с двигателем 1,6 (16V) стартер снимаем аналогично.

…снимаем стартер. Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода. Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода. В противном случае привод нужно заменить.

Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к. Для проверки электродвигателя…

Для проверки электродвигателя…

Для проверки тягового реле соединяем проводами…

Устанавливаем стартер в обратной последовательности.

Ремонт стартера на Рено Логан, Сандеро, Лада Ларгус

Замена стартера на Рено Логан, Сандеро, Ларгус 1,4 1,6 8V (K7J, K7M)

Замена бендикса на стартере Renault Logan

Так же не нужно бояться того что стартер упадет после того как вы открутите болты крепления, он будет держаться на втулке. Выполняем необходимые ремонтные работы по стартеру и устанавливаем на место. Советы Во время установки стартера вам скорее всего понадобиться помощник чтобы наживить болты крепления. Так же бывает во время демонтажа стартера выскакивает втулка которая на коробке. Если она выскочила, установите обратно. Здесь требуется предварительно обесточить бортовую сеть автомобиля.

Щелчки реле являются достоверным признаком его работоспособности, даже если авто не заводится стартер крутит. Для реализации ремонтного мероприятия по замене рено логан где расположен стартер элементов стартерного узла требуется демонтаж агрегата в сборе.

Переходим к ремонту и замене стартерных деталей Для устранения идентифицированных неисправностей, когда движок не рено логан где расположен стартер стартер крутит потребуется полная замена стартера и щеточного узла.

Меняем стартер на Рено Логан своими руками: типичные ошибки и совместимость

Параллельно можно выполнить профилактический осмотр с одновременной очисткой компонентов, присутствующих внутри стартера, в том числе и самой вилки. Далее требуется проверить агрегат на подходящем столе, после чего можно монтировать его на посадочное место.

Интернет пестрит множеством видео-инструкций по обозначенной теме. В данном случае актуален вопрос, где находится стартер.

Выяснив место расположения стартера и, обзаведясь подъемником или ямой, приступаем непосредственно к ремонту. Не забываем о потребности в соответствующем наборе инструментов. Пошаговый алгоритм действий, когда осуществляется замена стартера. Обесточиваем сеть путем снятия клеммы с вывода АКБ. Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке. Рено логан где расположен стартер автомобиля отсоедините два плюсовых провода и снимите агрегат в сборе.

Открутите заднюю крышку и освободите щеточный узел. Отверните два длинных болта, после чего разберите весь стартер полностью, аккуратно нужно снять вилку.

Чтобы снять бендикс и вилку, необходимо установить его вал на жесткую поверхность, после чего специальной отправкой произвести демонтаж стопорного кольца и снять бендикс наружу. Полностью очистите детали стартера и установите новый бендикс, после чего смонтируйте стопорное кольцо на вал. Ремонт вала бендикса завершен. Разберите редуктор планетарной рено логан где расположен стартер и тщательно его промойте бензином, после чего обеспечьте обильную смазку данного узла и произведите его сборку.

Установите вал бендикса Рено Рено логан где расположен стартер в переднюю часть корпуса, затем осуществите сборку вилки и втягивающего элемента в основном корпусе задней части стартера. В последний момент необходимо установить щеточный узел, после чего соединить плюсовой провод. Затяните болты основного корпуса, после чего закрепите остальные элементы. Чтобы осуществить проверку, необходимо соединить проводами корпус стартера и его плюсовой контакт таким образом, чтобы сработало втягивающее бендикса, и он выходил наружу.

Внимательно соблюдайте расположение контактов на схеме при проверке, чтобы не спровоцировать короткое замыкание.

Процесс снятия, замены блоков предохранителей

Дело не сложное, но поменять блок гораздо проблематичнее.

Салон авто

Процедура выглядит так.

1. Снять плюсовую клемму с аккумулятора.
2. Демонтировать крышку монтажного блока.
3. Здесь имеется два винта под крестовую отвертку – нужно их открутить.
4. После этого можно аккуратно вынуть блок с посадочного места.
5. Далее потребуется отсоединить контактную группу модуля от машины и полностью снять устройство с автомобиля.

Главный фактор – все делать предельно осторожно, тонкие провода и чувствительные клеммы легко повредить при рывке или неосторожном движении

Подкапотное пространство

Процедура выглядит также, как и в салоне Логана. Сначала демонтируется крышка монтажного блока. Затем освобождаются крепежные винты, и модуль вынимается с посадочного места.

Здесь также на обратной стороне имеются выводы проводки, которые нужно аккуратно отключить для полного снятия устройства.

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера.

Способы диагностики и устранения.

Стартер не запускается.

Проблемы со стороны аккумуляторной батареи.

Проверить качество работы батареи, зарядить.

Окислились провода и клеммы аккумулятора.

Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы.

Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер.

Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения.

Сломан замок зажигания.

Заменить замок зажигания.

Вышло из строя тяговое реле.

Демонтировать старое и установить новое реле.

Не вращается якорь стартера или слишком низкая скорость вращения.

Заряд аккумулятора значительно ниже минимально допустимых показателей.

Обеспечить зарядку аккумуляторной батареи.

Ослаблены гайки крепления реле.

Втягивающее реле отключается сразу после включения.

Зарядить батарею или приобрести новую.

Неисправен замок зажигания или электропроводка.

Заменить неработающие детали.

При включении стартера отсутствует вращение коленвала.

Стартер вышел из строя.

Заменить устройство на новое.

Стартер включается, но шестерня не выполняет свою функцию.

Повреждены зубья шестерни бендикса.

Устранить повреждения или заменить бендикс стартера, маховик.

После запуска двигателя стартер продолжает работать.

Заело ключ в замке зажигания.

Отремонтировать или заменить систему замка зажигания.

Замкнуло контакты замка.

Работа стартера сопровождается сильным шумом.

Не зафиксированы болты крепления стартера.

Нарушена работоспособность бендикса.

Установить новый бендикс или заменить стартер полностью.

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.
