Меняем передние тормозные колодки Рено Дастер

Выбор задних тормозных колодок на Рено Дастер

Как заменить тормозные колодки ваз 2110, пошаговое руководство

Вне зависимости от типа колодки на Дастер должны соответствовать следующим параметрам:

• размер барабана — 228х40 мм;
• толщина фрикционной накладки — 4,9 мм;
• минимальная толщина фрикционной накладки — 3,5 мм.

На полно- и моноприводных версиях Дастера устанавливаются различные тормозные колодки. Для кроссовера первой модификации подойдут оригинальные детали с артикулом 440607493 R, для второй версии — 7701210109.

Помимо колодок необходимо заменить стягивающие пружины, которые входят в состав тормозов. Эти элементы также подвергаются серьезным нагрузкам и сравнительно быстро изнашиваются. Артикул оригинальных стягивающих пружин — 7701205518.

Если стоимость оригинальных деталей слишком высока, либо в наличии нет таких тормозных колодок, то можно приобрести изделия следующих марок (артикул 2х4 и 4х4):

• Remsa (423700 и 415200);
• LPR (9890 и 1131);
• Meyle (16145330016 и 16145330012);
• Lucas TRW (GS8780 и GS8455);
• Nibik (FN43551 и ABS8455);
• Brembo (S68546 и S68525).

Существуют и другие неоригинальные задние тормозные колодки, подходящие для Рено Дастер. Основное достоинство подобных изделий заключается в низкой цене. Для полноприводных модификаций Дастера разница в стоимости деталей доходит до 2-3 тысяч рублей.

Артикул тормозных колодок

При изготовлении автомобилей Renault Duster используются детали, произведенные компанией Ferodo. Тип колодок зависит от диаметра используемых дисков и рабочего объема силового агрегата.

Машины с мотором объемом 1,6 л отличаются сниженной динамикой, что уменьшает нагрузку на тормозные механизмы. На автомобилях применены диски диаметром 269 мм, требующие установки передних колодок 410608481R (стоимость – от 1,6 тыс. руб.).

Следует учитывать, что в 2012-13 гг. были выпущены машины Дастер с мотором объемом 1,6 и системой полного привода, оснащенные увеличенными до 280 мм дисками и колодками с каталожным номером 440603905R. Перед первичной заменой требуется проверить диаметр дисков и тип колодок.

Компания Ferodo поставляет колодки в фирменной упаковке с индексом FDB1617, стоимость набора – от 1,5 тыс. руб. При выполнении работ необходимо менять все 4 накладки, детали для дисков диаметром 269 и 280 мм невзаимозаменяемые.

Снимаем тормозной барабан: порядок работы и инструмент

Работа осуществляется на автомобиле, находящемся в подвешенном состоянии. Для этого используется домкрат (или подъёмник). Также с помощью домкрата можно установить автомобиль на опоры.

Тормозной барабан ржавый, значит прикипел, ВАМ потребуется WD-40 или аналогичная жидкость

Обязательно опустите рычаг стояночного тормоза до ограничения вниз.

Инструменты:

Чтобы выполнить работу, потребуется набор инструментов:

торцовая головка на «30», ключ для болтов колес, монтажная лопатка (пара), а также штангенциркуль.

Порядок работы

Для снятия тормозного барабана понадобится следовать определенному алгоритму:

Сначала потребуется включить 1-ю передачу, после чего поставить упорные бруски под колеса. Теперь демонтируется декоративный колпак заднего колеса

Откупорьте защитные колпаки ступицы, используя тонкое зубило, молоток (выполняйте эту работу осторожно). Открутите два болта звёздочка

Два болта, которые держат тормозной барабан

Демонтируйте барабан и отпустите зажим гайки ступицы, а также болтов крепления колеса. Задние тормозные колодки демонтировать не обязательно.

Далее понадобится вывесить колесо, а затем поставить заднюю часть авто. Заднее колесо снимается и откручивается гайка задней ступицы. Подробнее в материале: меняем подшипник задней ступицы на Рено Дастер 4х4: артикулы и видео . Тормозной барабан демонтируется одновременно с подшипником с цапфы ступицы. Используя штангенциркуль, потребуется проверить диаметр рабочей плоскости. Нужно проконтролировать мягкость вращения, а также проверить элемент авто на предмет люфтов. Аналогично предыдущему снимите второй задний тормозной барабана.

Следуя установленному порядку действий, Вам удастся быстро и без особых сложностей демонтировать тормозной барабан.

Артикулы тормозных барабанов на Дастер

Стоимость оригинальных тормозных барабанов 30 000 рублей!

Оригинальный код — 8200 835 832. Сейчас присядьте, ценник барабана равен 30 000 рублей.

Рено Дастер замена передних тормозных колодок

Чтобы самостоятельно осуществить всю процедуру понадобятся как минимум: пассатижи, ключ-шестигранник под номером «7», шлицевая прямая отвертка, а также новый комплект замены. Весь процесс не то что бы сложный, но весьма трудоемкий и ответственный, так что не стоит заниматься этим, на ночь глядя.

Вот из каких этапов состоит замена у Renault Duster:

• Снятие колеса.
• Снятие пластиковых колпаков.
• Выкручивание крепежных болтов.

Снятие пружины фиксирующего механизма.

• Вытягивание узла из диска.
• Очистка места установки.
• Установка внешней колодки на диск.

Закладывание другой в тормозной узел.

Закрепление суппорта на диске.

Выполнение сборки (в обратной последовательности).

За эти десять этапов осуществляется смена лишь на одном колесе. Кстати, описанный метод актуален не только при снятии и замены передних тормозных колодок, но и в случае, если пора менять задние колодки. Каждый этап имеет свои нюансы, которые лучше осветить.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов

О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

• Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
• Резкое или слабое блокирование колес при нажатии на педаль тормоза.
• На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Renault Duster, 2013

Renault Duster, 2013

Комментарии 31

Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !

Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…

…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра

С кувалдой быстрее.

Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Как можно развести механизм, без снятия барабана?

см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63

Понятно, я трос ослабил, дальше все видели.

тоесть из салона а уже потом кувалдой?

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

ок так и сделаем

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.

oleg1971vorkuta

Как можно развести механизм, без снятия барабана?

Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Ага, просто стоит .

Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

• новый расходный материал;
• отвертка, имеющая широкий плоский наконечник;
• шестигранный ключ на 6 мм;
• пассатижи;
• домкрат для поднятия автомобиля;
• подставки опорные;
• монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом.

Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов.

Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать.

Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки.

Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Замена колодок

При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.

Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.

Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).

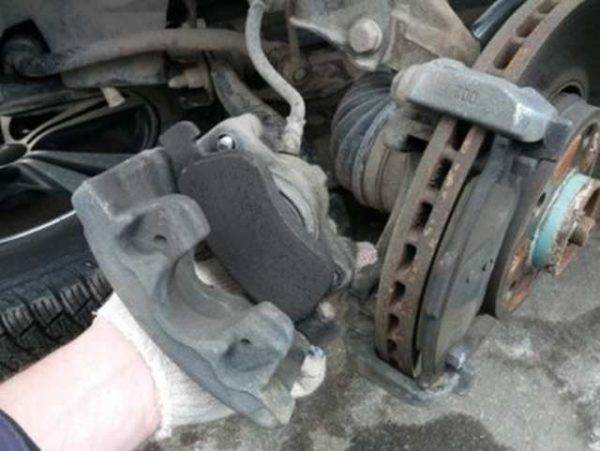

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.

Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.

Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)

Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска

После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля

ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение

Далее доведите уровень тормозной жидкости в бачке до отметки «максимум»

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до отметки «максимум».

Замена задних тормозных колодок на Renault Duster

Алгоритм замены достаточно прост. Он почти ничем не отличается от аналогичного на других автомобилях с барабанными тормозами. Включает следующие этапы:

• демонтируется колесо, снимается тормозной барабан;
• при помощи отвертки снимаются нижняя, верхняя пружины;

• при помощи пассатижей аккуратно снимается пружина регулятора зазоров;
• чашка пружины аккуратно проворачивается – необходимо выбрать момент, когда паз совместится с хвостовиком;
• опорная стояка целиком снимается с тормозного щита

Когда колодка перестает удерживаться пружиной – её очень легко вытащить. После чего на место устанавливается новая накладка. Сборка осуществляется в строго обратной последовательности. При длительной эксплуатации резьбовые соединения могут просто закиснуть. В таком случае следует использовать WD-40.

В свою очередь механизм задних колодок может просто рассыпаться

Потому все действия важно выполнять максимально аккуратно. Желательно в крытом помещении с хорошим освещением, чистым полом

Когда менять передние тормозные колодки

Многие элементы автомобиля со временем изнашиваются и это нормально. Если Дастер прошел уже двадцать тысяч километров, то при таком пробеге передние колодки могут порядком «исхудать». Необходимо, чтобы толщина колодок с учетом подложки была как минимум 7,5 для дисков в 280 мм или 8,1 мм для дисков в 269 мм. Износ этих элементов опасен.

Первый тип дисков устанавливается на Рено Дастер с двухлитровым бензиновым мотором F4R или дизельным агрегатом 1,5 dCi. Вариант дисков диаметром в 269 мм устанавливается на те модели, которые обладают 1,6-литровым мотором K4M.

Если толщина приближается к указанному значению, следует как можно скорее осуществить замену. Чтобы понять, не пора ли к этому приступить, нужно для начала измерить толщину деталей, которые необходимо заменить. Для этого следует ослабить болты крепления колеса Дастера, поднять автомобиль при помощи домкрата, снять колесо и произвести измерение. Последнее делается за счет штангенциркуля, оснащенного глубиномером.

При этом стоит обратить внимание и на состояние тормозных дисков Дастера: для дисков диаметром в 280 мм толщина не должна быть меньше 21,8 мм, а диски в 269 мм не должны быть тоньше 19,8 мм. Если вовремя не произвести замену, то при торможении будет раздаваться звук, похожий на писк

В идеале следует проверять эти параметры в ходе технического обслуживания Renault Duster, которое стоит проводить каждые пятнадцать тысяч километров пробега.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Аналоги передних тормозных колодок от альтернативных брендов

Передние колодки на Renault Duster можно будет приобрести несколько дешевле если остановиться на аналогах

Важно лишь помнить, что подобные решения всегда требуют хорошей подготовки. Так как нередко неоригинальные детали отличаются размером

Что приводит к проблемам в процессе установки. Хорошо себя зарекомендовали следующие решения (важно проверять артикул перед покупкой):

Наименование	Артикул	Примерная стоимость, рублей
	Для двигателя 1.6
TRW	DB3332	От 1 тыс. рублей
Otto Zimmermann	23973.175.1	От 1 тыс. рублей
Bosch	0 986 424 795	От 1.5 тыс. рублей
	Для двигателя 2.0 и 1.5 dci
TRW	GDB1789	От 1 тыс. рублей
SANGSIN	SP1390 HI-Q	От 1.5 тыс. рублей
Hankook FRIXA	S1S05	От 1.7 тыс. рублей

Процесс замены

Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:

1. Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
2. Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
3. Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
4. При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
5. Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
6. При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
7. Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
8. Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
9. Уложить снятый узел поверх диска, затем извлечь старые накладки.
10. Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
11. Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
12. Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
13. Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
14. Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.

Возможные нюансы

Сразу после снятия колеса Дастера необходимо отодвинуть от колодки поршень. Чем больше между ними будет расстояние, тем лучше. Отодвигается поршень при помощи шлицевой отвертки. Последняя вставляется в паз тормозного узла.

Можно обнаружить два крупных болта, внизу и вверху. За счет них зафиксирован тормозной узел Дастера. Болты закрыты пластиковыми колпаками. Последние необходимо аккуратно демонтировать, чтобы можно было приступить к дальнейшей разборке.

Освободившиеся от колпаков болты необходимо выкрутить. Делается это при помощи ключа-шестигранника с номером «7». При этом последовательность не имеет значения. Остается всего один последний шаг, и доступ к заменяемым элементам будет открыт.

Необходимо снять пружинный фиксатор. Вместо него, возможно, придется снять скобу. Чтобы сделать это, нужно достать тот или иной элемент из так называемого «колодца». В этом поможет шлицевая отвертка, либо пассатижи.

Теперь нужно вытянуть суппорт от диска Дастера

Тут важна осторожность, ведь к нему подключен тормозной шланг. Вместе с суппортом выйдет только внутренняя колодка, по крайней мере, так должно быть

Внешняя же должна остаться на диске.

Место для нового набора освободилось, однако тут могло скопиться немало грязи и пыли. Поэтому для начала его нужно прочистить. Участки установки вычищаются при помощи щетки, у которой щетина выполнена из металла.

Можно приступать к установке новых тормозных колодок на Рено Дастер

Не важно, что установить сначала, внешнюю или внутреннюю. Внешнюю колодку ставят на тормозной диск, на его внешнюю сторону

Внутренняя закладывается в суппорт. Необходимо прикрыть внутреннюю часть этой колодки.

В завершение замены передних колодок у Рено Дастер, необходимо закрепить суппорт. Он фиксируется на диске. Остается только собрать все обратно. Это не сложно, просто нужно сделать все в обратном порядке. Если опыта мало, то лучше фотографировать каждый свой шаг, чтобы ничего не перепутать и не упустить из виду.

Процесс замены

Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:

1. Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
2. Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
3. Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
4. При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
5. Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
6. При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
7. Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
8. Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
9. Уложить снятый узел поверх диска, затем извлечь старые накладки.
10. Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
11. Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
12. Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
13. Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
14. Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.
