Порядок замены жидкости в системе тормозов Дастера с прокачкой
Для обеспечения удобства и безопасности работы на автомобиле производятся без запуска двигателя на эстакаде или смотровой яме, с помощником. Сначала, надо откачать старую «тормозуху» (далее по тексту — жидкость) резиновой грушей из пополнительного бачка тормозов и сцепления. Затем, заправляем бачок свежей жидкостью типа DOT-4. Вам осталось прокачать тормозные механизмы каждого колеса, то есть, заменить находящуюся в них жидкость на свежую. Работу проводят в следующем порядке: 1. справа сзади; 2. слева спереди; 3. слева сзади; 4. справа спереди.
После очистки штуцеров прокачки от грязи снимаются резиновые колпачки.
Гаечным ключом на 8 мм выкручиваем штуцер до половины оборота. Насаживаем шланг и другой его конец должен находиться в бутылке до половины наполненной старой жидкостью, так чтобы он в ней скрывался. От помощника требуется резким нажимом ноги опустить педаль привода тормоза до упора, только тогда отворачивается штуцер.
С каждым нажатием и провалом педали старая «тормозуха» будет стекать в бутылку, перед нажатиями педали незабываем закручивать штуцер, после этого педаль можно отпускать для возвращения её в исходное состояние. Эта работа проделывается до окончания выхода воздуха и появления свежей тормозной жидкости (светлой), в среднем 4–5 раз. По окончанию, убираем шланг, вытираем штуцер сухой ветошью и садим на него резиновый колпачок. После этих действий из шланга потечёт жидкость с воздушными пузырями, а педаль провалится ещё больше.
Эти операции проделываем на остальных механизмах тормозов. Во время прокачки жидкость из пополнительного бачка будет утекать, поэтому не допускайте понижения уровня ниже критической отметки, и вовремя пополняйте бачок жидкостью. В конце, доведите уровень в пределах нормы.
Это интересно: Установка ремней безопасности на задние сиденья
Прокачка тормозов
Самостоятельная замена
В условиях дилерского центра замена производится с подключением компьютера, который открывает клапаны в блоке ABS. Жидкость нагнетается под давлением в контуры и откачивается вакуумной помпой, что исключает попадание воздуха в рабочее вещество.
Самый простой способ
Алгоритм действий при обслуживании тормозной системы на Renault Duster:
- Загнать машину в гараж со смотровой ямой или установить на подъемник. Автомобиль удерживается механическим стояночным тормозом и дополнительными упорами под задними или передними колесами. Если работы производятся на открытой площадке, то необходимо поочередно поднимать кузов на домкрате и снимать колеса.
- Открутить пробку бачка, установленного на тормозном цилиндре, а затем удалить жидкость из резервуара вакуумным способом (например, резиновой медицинской грушей).
- Залить в емкость свежую тормозную жидкость (до нижней части горловины).
- Спуститься в яму или поднять машину на подъемнике, а затем удалить грязь с резиновых колпачков и штуцеров.
- Демонтировать защитные элементы со сливных клапанов.
- Надеть заранее подготовленную эластичную трубку на штуцер, смонтированный на тормозном механизме на заднем правом колесе. Противоположный конец шланга выводится в чистую емкость с прозрачными стенками.
- Попросить помощника занять место за рулем и несколько раз резко нажать на педаль торможения до упора, делая паузу между воздействиями на 1-2 секунды. После последнего нажатия педаль удерживается в этом состоянии.
- Открутить на 0,5-0,75 оборота клапан на тормозном механизме, что позволит начать откачивание раствора из контура. По мере падения давления педаль утопится под воздействием ноги до упора. После прекращения течения вещества необходимо завернуть штуцер. Не допускается падение уровня в компенсационном бачке ниже минимального, в противном случае в контур попадет воздух.
- По аналогичной методике удалить раствор из суппорта переднего левого колеса.
- Обслужить по описанной выше схеме второй контур системы, начиная работу с заднего левого механизма.
- Для обеспечения слива старого материала из контуров операция повторяется по 6-9 раз для каждого колеса. Процедура считается завершенной после начала течи из шлангов чистого вещества без пузырей газа.
- Надеть на место резиновые колпачки, использовать поврежденные детали запрещается.
- Проверить работоспособность тормозной системы резкими нажатиями на педаль. Если отмечается разное усилие, то необходимо удалить остатки воздуха из контуров.
- Довести уровень раствора в бачке до среднего значения между насечками минимального и максимального уровня, а затем закрыть крышку.
На машинах Duster с ручной трансмиссией вместе с заменой тормозной жидкости производится слив старого вещества из контура сцепления. Водителю требуется снять резиновый колпачок и надеть на штуцер шланг. Помощник нажимает на педаль управления муфтой 12-15 раз с интервалом 3 секунды между воздействиями, а затем отпускает ее. После извлечения наконечника из гнезда в цилиндре производится нажатие на педаль, что вызывает слив жидкости через шланг в емкость.
Альтернативная замена
Владелец может заменять жидкость по альтернативной методике:
- Установить машину над смотровой ямой или на эстакаде и поднять рычаг стояночного тормоза.
- Отвернуть пробку бачка и удалить жидкость подручными средствами (например, шприцем объемом 5-10 мл с удлиненным с помощью трубки носиком).
- Открутить штуцеры на колесных механизмах и установить гибкие магистрали, которые требуется вывести в отдельные емкости или общий резервуар. По мере стекания жидкости следует подливать свежий материал в компенсационный бачок.
Повторно добавлять слитую жидкость в контуры тормозов запрещается, поскольку раствор насыщен пузырьками воздуха и влагой. При доливке берут новое вещество той же марки, которая используется в системе. Следует помнить, что тормозные жидкости стандарта DOT-4 гигроскопичны, при хранении материал впитывает воду из атмосферного воздуха. Откачанный из контуров раствор необходимо утилизировать, выливать жидкость в канализацию или на землю категорически запрещается.
Выбор
Какая в Рено Дастер залита тормозная жидкость?
Для данной модели подходят тормозные жидкости со спецификацией DOT4. Renault изначально заливает ELF FRELUB 650 DOT4. Можно применять и другие варианты с той же спецификацией, однако этот является рекомендованным. Эта жидкость не только удовлетворяет последним требованиям стандартов FMVSS 116 (DOT 4) и SAE J 1704, но даже превосходит их.
FRELUB 650 можно смешивать со всеми синтетическими субстанциями для тормозов спецификации DOT 3, DOT4, либо DOT5.1. При этом ELF нельзя смешивать со специальными жидкостями типа LHM или силиконовыми со спецификацией DOT5. FRELUB 650 адаптирована для тормозной системы, которая работает в максимально сложных условиях.
Среди преимуществ рекомендуемой для Рено Дастер жидкости можно отметить:
- несжимаемость;
- высокая стойкость;
- циркуляция и хорошая текучесть при низких tºC;
- не способствует коррозии.
Конечно FRELUB 650 – не единственная тормозная субстанция, какая может использоваться в Рено Дастер. Подойдет и TRW DOT4, и какая-нибудь иная
Важно только иметь в виду, что ощущения должны быть прежними. Если при торможении будут иные впечатления, пусть даже отличие будет минимальным, лучше поменять только залитую жидкость на другую
Замена сцепления рено дастер полный привод
На автомобиле с механической коробкой передач, устанавливается однодисковое, сухое, с центральной диафрагменной пружинной сцепление
Ведущий диск (корзина) соединен с маховиком двигателя шестью болтами.
На маховике запрессованы три штифта, которые центрируют кожух сцепления.
В кожухе ведущего диска установлена диафрагменная пружина, которая отштампована из листовой пружинной стали.
В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины.
Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками.
За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления, что способствует плавному включению и выключению сцепления.
В трех точках кожух сцепления соединен упругими стальными пластинами с нажимным (ведущим) диском.
Кожух с диафрагменной пружиной и нажимным диском образуют неразборный узел (его еще называют «корзиной» сцепления), который балансируют на стенде.
При выходе из строя корзину сцепления заменяют целиком.
Замена «корзины» необходима при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков расположены не на одном уровне.
Заменяем «корзину» также в случае уменьшения усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности нажимного диска или «осадку» диафрагменной пружины.

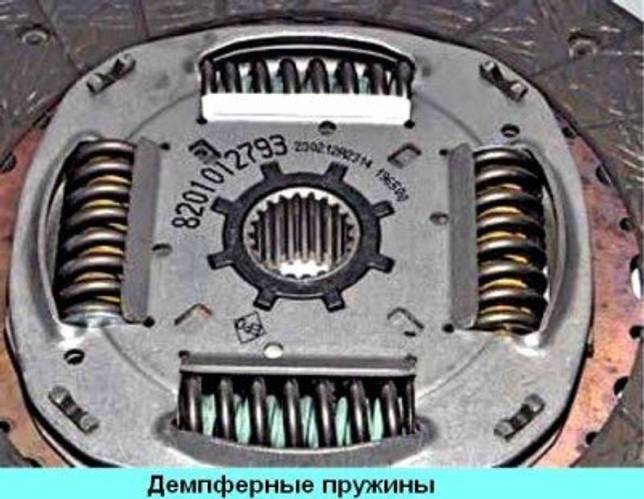

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.
Демпфер крутильных колебаний гасит колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя.
Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера.
Пружинная пластина имеет волнистую форму.
При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует плавному включению сцепления.
Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера.
Демпферные пластины соединены опорными стойками.
В ступице диска напротив опорных стоек имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины.
Как правильно заливать тормозную жидкость на Рено Дастер
Первым делом подготавливают соответствующий инструмент, а именно:
- шланг (прозрачный или резиновый);
- прозрачную бутылку, банку или другую емкость;
- гаечный ключ 8-й номер.
Суть метода заключается в откачке старой отработанной жидкости в подготовленную емкость и добавлением новой. Как это выполнить самостоятельно?
Совет. Не забываем менять тормозную жидкость согласно регламенту техобслуживания авто.
- Автомобиль загоняют на подъемник или смотровую яму гаража. Все работы проводятся при выключенном зажигании.
- Сливают старую жидкость. Первым делом из бачка необходимо удалить все остатки. Это можно сделать при помощи обычной резиновой груши. Затем на штуцер закрепляют резиновую трубку и опускают в емкость.
- Нажимают на педаль тормоза несколько раз. Таким образом, прокачивается вся система.
- После удаления отработанного средства в автомобильный бачок наполняют свежее до максимального уровня.
- Замена осуществляется поэтапно «крест на крест»: сначала тормозной механизм заднего правого колеса, потом переднего левого, заднего слева и напоследок – передний правый.
- Снимают колпак штуцера, защищающий его от грязи и тщательно его вытирают.
- При помощи ключа надо немного ослабить затяжку штуцера.
- Плотно надевают на него резиновую трубку и помещают в банку, бутылку или другую прозрачную тару.
- Резко, несколько раз, нажимают на педаль тормоза (до 5-ти) и держат ее в надавленном положении.
- Жидкость начнет вытекать в емкость, сначала с пузырьками воздуха, а вскоре совсем остановится. Как только она перестала течь, сразу отпускают педаль.
- Процедуру повторяют несколько раз, пока содержимое не станет светлым.
- После этого снимают шланг и сухой тряпкой вытирают штуцер. Надевают защитный колпак.
Такую же процедуру выполняют и на других колесах.
Совет. При выполнении работ по замене, следите за уровнем жидкости в бачке. Ее нужно постоянно подливать.
Замена ТЖ на Рено Дастер
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Способ замены жидкости в контурах тормозов без прокачки.
Данный способ проще первого, прокачка не требуется, жидкость заполняет оба контура самотёком. Недостаток этого способа в большем расходе жидкости. И так, в бачке залита свежая жидкость типа DOT-4. Авто находиться на эстакаде или смотровой яме. Исполнитель работы должен успевать следить за ростом уровней сливаемой жидкости в ёмкостях одновременно со всех тормозных цилиндров четырёх колёс, с пополнением бачка свежей жидкостью, для этого вокруг авто потребуется обеспечение беспрепятственного прохода.
Со всех штуцеров тормозных механизмов шланги должны быть выведены в ёмкости, штуцеры вывернуты на половину оборота. Жидкость начнёт убывать из бачка в четыре бутылки. С наполнением 200 мл в бутылке, закручиваем соответствующий штуцер. Выжим педали не требуется. После работы, убедитесь в отсутствии капель на штуцерах (возможно придётся подтянуть), протрите их насухо, наденьте штатные колпачки.
Другие материалы раздела
| Антиблокировочная система тормозов |
| Вакуумный усилитель тормозов |
| Проверка вакуумного усилителя тормозов и заменаобратного клапана |
| Замена вакуумного усилителя тормозов |
| Главный тормозной цилиндр |
| Замена главного тормозного цилиндра |
| Прокачка гидропривода тормозов |
| Рабочий тормозной цилиндр |
| Замена рабочего тормозного цилиндра |
| Суппорт переднего тормозного механизмаавтомобилей с двигателем К4М 1,6 |
| Суппорт переднего тормозного механизма автомобилей с двигателями F4R 2,0и К9К 1,5 |
| Суппорт переднего тормозного механизма |
| Тормозная жидкость |
| Проверка уровня тормозной жидкости |
| Замена тормозной жидкости |
| Проверка технического состояния тормознойсистемы |
| Неисправности тормозной системы |
| Тормозной барабан |
| Проверка и замена тормозного барабана напереднеприводном автомобиле (2WD) |
| Проверка и замена тормозного барабана наполноприводном автомобиле (4WD) |
| Проверка тормозных дисков |
| Тормозные колодки |
| Проверка и замена передних тормозных колодок |
| Проверка и замена передних тормозных колодок(автомобили с двигателем К4М 1,6) |
| Проверка и замена задних тормозных колодок |
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Порядок прокачки сцепления при замене жидкости.
Прокачка гидропривода сцепления
Переходник, на который надевается резиновый шланг, слабо зафиксирован в картере сцепления. Для удобства выполнения работ его закрепляют посредством обычной шайбы. Делают своего рода стопорное устройство и устанавливают его в паз штуцера.
- Проверяют количество вещества в бачке автомобиля.
- На переходник натягивают резиновый шланг и другим концом опускают в емкость.
- Необходимо, чтобы кто-либо оказал помощь и понажимал на педаль сцепления. После 5-ти нажатий педаль удерживается выжатом положении.
- Часть жидкого средства будет вытекать в сосуд. Необходимо дождаться, пока она не перестанет течь. Повторяем нажатие на педаль еще несколько раз.
- Отсоединяют шланг и надевают колпачок на штуцер картера сцепления.
На практике многие автомобилисты используют более простой способ замены тормозной жидкости. Он полностью исключает наличие второго помощника для нажатия на педаль тормоза. Но для этого надо будет приготовить немного больше тормозной жидкости, примерно, около одного литра.
- Автомашину загоняют на эстакаду.
- При помощи резиновой груши выкачивают содержимое бачка.
- На все четыре штуцера колес надевают трубки и опускают их концы в прозрачные бутылки.
- Ослабляют все штуцеры и наблюдают за вытеканием жидкости. При этом, необходимо следить за ее уровнем в бачке и по мере убывания, заливается новая жидкость в емкость до нормированного уровня.
- Одновременно с вытекание тормозной жидкости из бачка, следят и за уровнем наполнения бутылок. Особенно, нужно следить за емкостями, которые установлены на передней колесной паре. При наполнении приблизительно 0,2 литра в бутылке, штуцер закручивается. Процесс прокачки цилиндров колес Рено Дастер заканчивается при наполнении бутылок на 0,2 – 0,25 литра.
- Затягивают все штуцера и убеждаются в их герметичности.
Renault Daster – отличный автомобиль для наших дорог. Он обладает весьма эффективной тормозной системой. Но, за ней нужно следить и самостоятельно поменять тормозную жидкость в системе не доставляет особого труда, если подойти к этому процессу ответственно. При отсутствии желания что-то сделать своими руками, есть большое количество автосервисов, где замену выполнят профессиональные специалисты.
Аппаратная замена
Этот способ доступен только на автосервисах. Для этого применяется стационарное оборудование для прокачки. Сначала мастер проверяет качество тормозной жидкости в бачке специальным цифровым индикатором. Он показывает количество влаги, попавшей в тормозную жидкость. Если больше 3-4%, то жидкость подлежит немедленной замене.
Проверка тормозной жидкости индикатором
Очевидно, что аппаратная замена имеет преимущества перед остальными методами. В первую очередь устройство стравливает весь воздух, оставшийся в системе, так как жидкость прогоняется по всем контурам под давлением. Кроме того, уйдет меньше новой смазки, а процедура займет по времени всего 30 минут.
Теперь вы знаете, как меняется тормозная жидкость Рено Дастер 2.0, 1.6, 1.5 и других моделей этого знаменитого компактного паркетника. Напомним, что выпускается он с 2009 года по настоящее время.
2278-4-28-03
Аналогично прокачиваем тормозные механизмы другого контура.
При прокачке нужно следить за уровнем жидкости в бачке и доливать жидкость.
Прокачиваем гидропривод тормозной системы до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров. После прокачки доводим уровень жидкости в бачке гидропривода тормозов до нормы.
Далее прокачиваем гидропривод сцепления для замены жидкости в главном цилиндре сцепления и в соединительных трубках.
Жидкость в рабочем цилиндре безразборным способом полностью не заменяется. Некоторое улучшение ее качества достигается перемешиванием.
Для прокачки гидропривода сцепления на пластмассовом наконечнике трубки расположен штуцер, закрытый резиновым колпачком.
Переходник, на который надет наконечник трубки, не закреплен в картере сцепления, поэтому для удобства прокачки рекомендуем изготовить из металлической шайбы (толщиной 1,0–1,2 мм, наружным диаметром от 23 мм и отверстием диаметром 10,5 мм) стопорную шайбу для переходника.
Необходимые инструменты
Сборка правильных инструментов гарантирует успешное выполнение работы по замене жидкости тормоза Renault Duster. Рекомендуется подготовить:
- резиновую грушу или шприц для откачки жидкости из бачка;
- накидной ключ либо головку на 8;
- шланги, трубки от медицинской капельницы;
- металлическую щетку — штуцера, особенно на тормозах барабанного типа, подвержены сильному загрязнению и коррозии, поэтому их надо перед работой тщательно прочищать до резьбы;
- проникающую смазку — нужна для устранения коррозии, упрощения откручивания клапанов;
- посуду для слива отработки — порядка 2 литров (сойдут бутылки от газировки);
- тряпку для очистки загрязненных деталей и рук.
Также надо подготовить свежую тормозуху для Дастера — примерно до 2 л, так как большая часть уйдет на промывку системы. В систему автомобиля рекомендуется заправлять DOT-4. Вмещается по паспорту около 1 литра.
Обратная прокачка с помощью шприца
Данный способ был найдет на одно из форумов, нами на практике не применялся, но, наверное, имеет право на жизнь. Ссылку на прямую прокачку с помощью шприца мы дали выше.
Суть его заключается в том, чтобы протолкнуть ТЖ от рабочего цилиндра сцепления в сторону бачка, тем самым выгнав воздух из системы.
Для прокачки сцепления понадобится:
- Тормозная жидкость (марка указана выше).
- Два шприц на 20 (50 мл). Можно больше. Зачем – читайте дальше.
- Патрубок прозрачный диаметром 4-5 мм и длиной не более 30-50 см. Подойдет от магистрали омывателя ВАЗ.
- Чистая ветошь.
- Емкость для сбора ТЖ.
Порядок работ:
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена свечей зажигания Рено Дастер 1.6/2.0 своими руками
Как для нас, обратная прокачка шприцом сложнее, чем прямая. Но один плюс – в обоих случаях можно обойтись без помощника.
Также читайте про причины по которым проваливается педаль сцепления.
2278-11-2-05
…и немного (на 4–6 мм) сдвигаем наконечник трубки с переходника.
При этом часть тормозной жидкости вытесняется в емкость. После того как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник. После этого помощник может отпустить педаль сцепления. Повторяем эту операцию несколько раз.
Снимаем шланг и надеваем на штуцер защитный колпачок.
При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.
Существует более простой вариант замены тормозной жидкости в гидроприводах тормозов. Такой способ не требует присутствия помощника. При этом способе желателен некоторый запас тормозной жидкости (не менее литра).
Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободный проход между бачком с тормозной жидкостью в подкапотном пространстве и тормозными цилиндрами всех четырех колес.
Откачиваем резиновой грушей или шприцем тормозную жидкость из бачка. Доливаем новую жидкость до верхней кромки. Для ускорения процесса (чтобы выпускать жидкость из всех цилиндров сразу) желательно подобрать четыре отрезка трубок, плотно надевающихся на штуцеры прокачки всех цилиндров. Свободные концы трубок опускаем в прозрачные бутылки небольшой емкости.
Отворачиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убывание жидкости из бачка, расположенного на тормозном цилиндре, и незамедлительно пополняем бачок. Наблюдаем нарастание уровня жидкости в бутылках, расположенных возле колесных тормозных цилиндров.
Необходимо несколько раз переместиться от положения наблюдения за истечением жидкости из штуцеров тормозных цилиндров в положение, когда можно проконтролировать и пополнить уровень жидкости в бачке, расположенном на тормозном цилиндре, чтобы не допустить осушения бачка.
Обычно наиболее быстро уровень растет в бутылках, в которые опущены шланги, идущие от тормозных цилиндров передних колес. Как только в бутылке у одного из передних колес окажется около 200 мл жидкости, заворачиваем и затягиваем штуцер этого цилиндра. Далее дожидаемся такого же результата у цилиндра другого переднего колеса и также заворачиваем его штуцер прокачки. Завершить процесс можно после того, как через штуцер каждого заднего колеса выйдет по 200–250 мл жидкости.
Убеждаемся в герметичной затяжке всех штуцеров. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.
[Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 60 000/120 000 км пробега]
Renault Duster: замена жидкости в гидроприводах тормозов и сцепления
Видео
Тормозная система Рено Дастер, как и на большинстве автомобилей – гидравлическая, а это значит, что усилие от педали тормоза передается при помощи специального гидропривода на колодки, прижимая их к диску или барабану. Со временем жидкость в системе под воздействием низких температур может разделяться на фракции, вследствие чего теряет свои свойства. Поэтому согласно регламенту, проводиться замена тормозной жидкости на Рено Дастер каждые 90 тысяч километров пробега. Если автомобиль используется редко, то менять необходимо каждые три года, в независимости от пройденного расстояния.
Процедура замены тормозной жидкости довольно проста. Но компоненты системы расположены в труднодоступных местах, к тому же во время прокачки системы необходимо одновременно наполнять бак и стравливать воздух, поэтому работа проводиться только на смотровой яме или подъёмнике и вдвоем с помощником.
Перед заменой необходимо при помощи резиновой груши удалить старую смесь из бачка. После этого сразу же заливаем в него новую. Производить замену необходимо на неработающем двигателе. Сперва прокачивается 1 контур, затем другой, в такой же последовательности:
- Заднее правое колесо
- Левое переднее
- Заднее левое
- Правое переднее
Сперва необходимо очистить от собравшейся грязи штуцер рулевого колеса.
Отсоединяем от штуцера защитный колпачок
При помощи ключа на восемь нужно немного ослабить его затяжку, но не выкручивать полностью. Надеть на штуцер шланг нужного диаметра. Конец шланга нужно опустить в емкость, наполненную рабочей жидкостью. Если это не сделать, то в систему может попасть воздух. После этого помощник должен несколько раз утопить педаль и оставить ее нажатой.
Теперь необходимо при помощи ключа немного отвернуть штуцер. Обычно достаточно ½ оборота, чтобы из шланга начала вытекать тормозная жидкость. Педаль станет мягкой и начнет опускаться. Считается нормой, что старая тормозная жидкость, которая будет вытекать из шланга будет содержать пузырьки воздуха. Прокачка продолжается, пока вытекающая жидкость не станет светлой. После этого нужно закрутить штуцер, вытереть его и надеть защитный колпачок.
После этого по такому же принципу раскачиваем с левой стороны переднее колесо, затем перейти к механизмам другого контура. Определить, что начала выходить новая жидкость всегда можно по ее цвету. Обычно она более светлая, чем та, которая была в системе. В этом случае замена тормозной жидкости Рено Дастер считается выполненной. После прокачки так же необходимо проверить ее уровень в бачке гидропривода и долить при необходимости.
Быстрый способ
В этом случае уходит примерно до 1 часа времени. Контуры открываются одновременно. Порядок выполнения приведен ниже:
- поставить машину на яму;
- зачистить места вокруг штуцеров, нанести проникающую смазку;
- подсоединить к штуцерам трубки, одним концом опущенные в емкость;
- открыть все штуцеры системы;
- после полного слива тормозухи, необходимо залить в расширительный бачок свежую тормозную жидкость;
- дождаться, когда из штуцеров польется чистая жидкость, после чего закрутить штуцеры.
Слив тормозной жидкости
Сесть в машину и несколько раз (5-6) прокачать тормозную педаль. Когда она станет твердой, закончить прокачку.
2278-4-28-03
Аналогично прокачиваем тормозные механизмы другого контура.
При прокачке нужно следить за уровнем жидкости в бачке и доливать жидкость.
Прокачиваем гидропривод тормозной системы до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров. После прокачки доводим уровень жидкости в бачке гидропривода тормозов до нормы.
Далее прокачиваем гидропривод сцепления для замены жидкости в главном цилиндре сцепления и в соединительных трубках.
Жидкость в рабочем цилиндре безразборным способом полностью не заменяется. Некоторое улучшение ее качества достигается перемешиванием.
Для прокачки гидропривода сцепления на пластмассовом наконечнике трубки расположен штуцер, закрытый резиновым колпачком.
Переходник, на который надет наконечник трубки, не закреплен в картере сцепления, поэтому для удобства прокачки рекомендуем изготовить из металлической шайбы (толщиной 1,0–1,2 мм, наружным диаметром от 23 мм и отверстием диаметром 10,5 мм) стопорную шайбу для переходника.
Перед прокачкой проверяем уровень жидкости в бачке. При необходимости доливаем жидкость.
Самостоятельная замена
В условиях дилерского центра замена производится с подключением компьютера, который открывает клапаны в блоке ABS. Жидкость нагнетается под давлением в контуры и откачивается вакуумной помпой, что исключает попадание воздуха в рабочее вещество.
Самый простой способ
Алгоритм действий при обслуживании тормозной системы на Renault Duster:
- Загнать машину в гараж со смотровой ямой или установить на подъемник. Автомобиль удерживается механическим стояночным тормозом и дополнительными упорами под задними или передними колесами. Если работы производятся на открытой площадке, то необходимо поочередно поднимать кузов на домкрате и снимать колеса.
- Открутить пробку бачка, установленного на тормозном цилиндре, а затем удалить жидкость из резервуара вакуумным способом (например, резиновой медицинской грушей).
- Залить в емкость свежую тормозную жидкость (до нижней части горловины).
- Спуститься в яму или поднять машину на подъемнике, а затем удалить грязь с резиновых колпачков и штуцеров.
- Демонтировать защитные элементы со сливных клапанов.
- Надеть заранее подготовленную эластичную трубку на штуцер, смонтированный на тормозном механизме на заднем правом колесе. Противоположный конец шланга выводится в чистую емкость с прозрачными стенками.
- Попросить помощника занять место за рулем и несколько раз резко нажать на педаль торможения до упора, делая паузу между воздействиями на 1-2 секунды. После последнего нажатия педаль удерживается в этом состоянии.
- Открутить на 0,5-0,75 оборота клапан на тормозном механизме, что позволит начать откачивание раствора из контура. По мере падения давления педаль утопится под воздействием ноги до упора. После прекращения течения вещества необходимо завернуть штуцер. Не допускается падение уровня в компенсационном бачке ниже минимального, в противном случае в контур попадет воздух.
- По аналогичной методике удалить раствор из суппорта переднего левого колеса.
- Обслужить по описанной выше схеме второй контур системы, начиная работу с заднего левого механизма.
- Для обеспечения слива старого материала из контуров операция повторяется по 6-9 раз для каждого колеса. Процедура считается завершенной после начала течи из шлангов чистого вещества без пузырей газа.
- Надеть на место резиновые колпачки, использовать поврежденные детали запрещается.
- Проверить работоспособность тормозной системы резкими нажатиями на педаль. Если отмечается разное усилие, то необходимо удалить остатки воздуха из контуров.
- Довести уровень раствора в бачке до среднего значения между насечками минимального и максимального уровня, а затем закрыть крышку.
На машинах Duster с ручной трансмиссией вместе с заменой тормозной жидкости производится слив старого вещества из контура сцепления. Водителю требуется снять резиновый колпачок и надеть на штуцер шланг. Помощник нажимает на педаль управления муфтой 12-15 раз с интервалом 3 секунды между воздействиями, а затем отпускает ее. После извлечения наконечника из гнезда в цилиндре производится нажатие на педаль, что вызывает слив жидкости через шланг в емкость.
Альтернативная замена
Владелец может заменять жидкость по альтернативной методике:
- Установить машину над смотровой ямой или на эстакаде и поднять рычаг стояночного тормоза.
- Отвернуть пробку бачка и удалить жидкость подручными средствами (например, шприцем объемом 5-10 мл с удлиненным с помощью трубки носиком).
- Открутить штуцеры на колесных механизмах и установить гибкие магистрали, которые требуется вывести в отдельные емкости или общий резервуар. По мере стекания жидкости следует подливать свежий материал в компенсационный бачок.
Повторно добавлять слитую жидкость в контуры тормозов запрещается, поскольку раствор насыщен пузырьками воздуха и влагой. При доливке берут новое вещество той же марки, которая используется в системе. Следует помнить, что тормозные жидкости стандарта DOT-4 гигроскопичны, при хранении материал впитывает воду из атмосферного воздуха. Откачанный из контуров раствор необходимо утилизировать, выливать жидкость в канализацию или на землю категорически запрещается.
