Признаки необходимости замены тормозных колодок
Замена передних колодок на Renault Logan подробная инструкция с фото
Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.
Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada.
Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.
Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы.
В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами.
Устройство переднего тормозного механизма.
- 1 — винт крепления корпуса цилиндра к суппорту
- 2 — корпус колесного цилиндра
- 3 — штуцер прокачки гидропривода тормозов
- 4 — болт крепления скобы к направляющему пальцу
- 5 — направляющий палец
- 6 — щит тормозного механизма
- 7 — диск тормозного механизма
- 8 — чехол направляющего пальца
- 9 — направляющая колодок
- 10 — суппорт
- 11 — тормозные колодки
Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.
Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).
Как Снять Задний Барабан На Рено Дастер
Запчасти, ТО

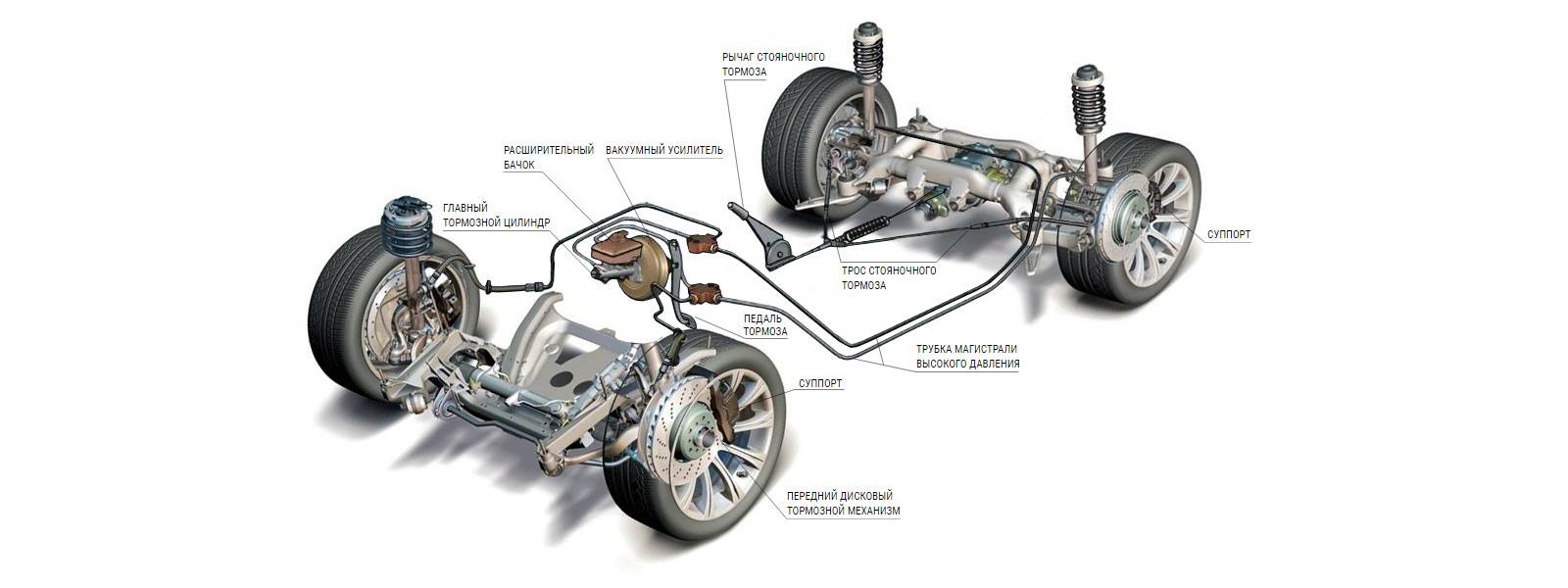

Конструкционные особенности – общая схема
Тормоза на Renault Duster гидравлического типа, с двумя контурами, разделенными диагонально (один контур отвечает за колеса левое спереди и правое сзади, второй за правое переднее и левое заднее). Контуры работают одновременно, поломка одного контура не критична и ведет к частичной потере эффективности торможения, но без критического отказа тормозной системы во время движения. В этом случае немедленно надо обращаться в наш технический центр.
Основные элементы тормозной системы, которые проверяются при визуальной диагностике:
- тормозные механизмы всех четырех колес;
- педальный узел с педалью подвесного типа;
- усилитель вакуумного типа, снижает усилие на педаль, находится под капотом, неразборный, при поломке нашими автослесарями выполняется замена узла;
- главный тормозной цилиндр с бачком гидравлического привода сверху для долива и регулирования уровня жидкости при помощи датчика;
- тормозные трубочки и шланги;
- блок ABS (АБС – антиблокировочной системы) с датчиками скорости вращения колес спереди (находится в ступичном узле) и сзади (у полноприводных модификаций в ступичном узле, у переднеприводных на щитке тормозного механизма).
Принцип работы основан на том, что при плавном нажатии на педаль тормоза начинает работать поршень цилиндра, в результате формируется давление в тормозной системе, передавая усилие на тормозные механизмы колес спереди и сзади.
Прайс-лист на запчасти от 10.01.2019
Процесс замены
Рено Дастер замена колодок тормозных передних 1.6 и 4х4
Данный контент раскрывает вопросы, которые связаны с заменой тормозных колодок на передних колесах 4х4 двухлитрового Рено Дастер, не прибегая к услугам СТО. При этом, эти части тормозной системы на автомобилях с двигателями 1,6 л и 1,5dCi различны. Поэтому на них устанавливаются и разные тормозные колодки. Но, технология замены на трех моделях Рено практически идентична.
- Видеоролик показывает детальный порядок смены колодок на передних колесах Рено
- О замене тормозных колодок: самостоятельное снятие и установка задних колодок на Дастере.
- Для переустановки необходимо воспользоваться таким инструментом
- Новый комплект ;
- Отвертка с прямым шлицем;
- Ключ-шестигранник №7;
- Пассатижи
Перед сменой в Renault Duster, неважно передние или задние они, необходимо проверить уровень тормозной жидкости в тормозном резервуаре. Если он полностью заполнен, то следует шприцом убрать излишки, чтобы при замене она не выливалась из бачка. По завершении процесса нужно восстановить объем жидкости до нормы
По завершении процесса нужно восстановить объем жидкости до нормы.
После снятия колеса сначала необходимо перевести подальше от колодки поршень. Отвёртку вставляем в паз тормозного узла, расположенный между корпусом и колодочкой. При этом тормозной поршень должен быть отодвинут как можно дальше.
Следующий шагом будет снятие двух пластиковых колпаков с нижнего и верхнего болтов, которыми фиксируется тормозной узел.
В любой последовательности выкручиваем с помощью шестигранника эти болты.
Завершающей операцией является извлечение скобы или пружины фиксирующего механизма
Для этого используем либо пассатижи, либо отвертку.
После, осторожно вытягиваем узел из диска, помня, что к нему подсоединён шланг тормозной системы. В этом случае, внешняя извлекается вместе с суппортом, в то время как, внутренняя колодка будет находится на диске
С помощью щетки с металлической щетиной очищаются участки установки тормозных колодок от загрязнения и пыли. Внешняя тормозная колодка устанавливается на диск, а вторая закладывается в тормозной узел
При этом, внутренняя ее часть прикрывается.
Суппорт крепится на диске, и процесс сборки выполняется в обратном последовательности.
Как снять тормозной барабан рено дастер
Замена троса ручника Duster
Рено дастер замена задних колодок
Задние тормозные колодки Renault Duster с приводом 2*4 и 4*4 (замена)
Тормозные колодки отвечают за торможение задних колес транспортного средства. При нажатии на тормоза происходит плотное прилегание колодок к барабану, что приводит к его остановке. На тормоза задних колес происходит меньшее давление, чем на передние, поэтому они оснащены барабанными колодками. Стоит отметить, что барабаны на машинах с приводом 2*4 и 4*4 очень отличаются, следовательно, колодки тоже не взаимозаменяемы.
Из чего состоит колодка задних тормозов?
Колодка имеет основу из металла. На него крепится фрикционная накладка. Материал накладки имеет высокий уровень трения. Он отличается повышенной износостойкостью в условиях сильного скольжения и высоких температур. Колодка защищена от коррозии металла с помощью гальванического покрытия.
Когда стоит переустанавливать колодки на Renault Duster?
Тормозные колодки подлежат замене, если они износились до такого состояния, что их толщина не доходит до 0,2 см. Также об их износе может сигнализировать сильный запах и громкий скрежет со свистом при торможении. Это случается потому, что колодки имеют индикатор износа, и когда они становятся не пригодными для использования, он соприкасается с барабаном. Неестественный звук может также возникнуть из-за плохого качества колодок. В этом случае их тоже нужно поменять, ведь они могут очень навредить тормозной системе.
Обычно осуществляется замена обоих приборов с целью избежать ситуации, когда барабан прижимается неодинаково, что может понести за собой занос некоторых других механизмов машины.
Важно, что при переустановке колодок может появиться необходимость в замене пружин для системы тормозов. Они изнашиваются практически в одинаковый срок с колодками
Износ проявляется в меньшей упругости и потери качества метала.
Номер в каталоге для Renault Duster с приводом 4*4 – 440607493R.
Номер в каталоге для Renault Duster с приводом 2*4 – 7701210109.
Как только произошла переустановка тормозных колодок, стоит проследить за процессом торможения. Механизм обновится, и поэтому тормозной путь уменьшится при резком нажатии на тормоза, однако сила инерции ни куда не денется. Это может навредить здоровью водителя и пассажиров. Учтите также, что непосредственно сразу после замены колодок, пока они не притерлись к дискам, тормозной путь может увеличиваться.
Как переустановить колодки задних тормозов в Renault Duster с приводом 4*4?
При установке новых тормозных колодок нужно выполнять такой алгоритм действий:
- Проверка количества тормозной жидкости (если ее много, то стоит ее слить, используя резиновую грушу или медицинский шприц).
- Снятие колеса.
- Включение ручника (таки образом колодки прижмутся к барабану).
Вращение храповой гайки в барабане (это приводит к уменьшению распорной пластины).
- Отворачивание двух винтов, которые крепят барабан к ступице с помощью ключа Тorx T-40.
- Снятие барабана (в последствие тормоз нажиматься не должен, потому что это может привести к нарушению герметизации тормозной системы гидравлики).
Снятие двух (нижней и верхней) пружин стягивания, зацепив крючок отвертки с колодкой.
- Снятие регулирующей зазоры пружины.
- Поворот шайбы, которая основывает колодку.
10. Снятие стержня.
11. Снятие пружины.
12. Снятие шайбы.
13. Снятие базирующей пружины на другой колодке.
14. Отсоединение троса ручника от рычага колодки.
15. Снятие задней колодки.
16. Снятие передней колодки.
Перед установкой всех деталей в транспортное средство обязательно нужно проверить, нет ли на них повреждений и грязи.
Как заменить тормозные колодки задних тормозов на Renault Duster с приводом 2*4?
Снятие колодок выполняется по такому же алгоритму. Но так как структура барабана на переднеприводном автомобиле отличается, поэтому действия, связанные с его изъятием, немного другие. В этом случае необходимо:
- Зафиксировать колесо.
- Включить ручной тормоз.
- Установить машину на колесо.
- Открутить гайку ступицы.
- Изъять барабан с подшипником.
голоса
Рейтинг статьи
Снятие и замена задних тормозных барабанов Рено Дастер
Замена колодок
Когда менять
Цена работы на сто
Замена колодок на переднеприводном Дастере
В модификации с трансмиссией 4х2 сзади используется торсионная балка с измененными барабанными механизмами. Снимаем колеса и сводим колодки жалом отвертки, затем требуется демонтировать металлический защитный колпачок, расположенный на ступице. Под заглушкой находится центральная гайка, которая отворачивается с помощью головки размером 36 мм. Кожух с запрессованным подшипником качения стягивается с колодок. Дальнейшие действия идентичны процедуре обслуживания задних тормозов на Рено Дастер с полным приводом.
При обратной сборке рекомендуется установить новую центральную гайку, которая затягивается динамометрическим ключом с моментом 175 Н*м. Элемент автоматически фиксируется на резьбовой оси, устанавливать шплинты или деформировать кромку не требуется. Если новой гайки нет, то работоспособность самофиксации восстанавливается деформированием имеющейся фаски молотком. Деталь укладывается на тиски с разведенными на 12-15 мм губками с упором на грань, а затем фаска сминается в 3 точках.
