Замена задних тормозных колодок Рено Логан: пошаговая инструкция

Как подготовить машину

Для обслуживания тормозов машину останавливают на ровной, горизонтальной поверхности.

До начала работ нужно:

Проверить уровень тормознойжидкости. Если он выше нормы (ближе к максимальной отметке), откачайте до минимального уровня, чтобы при установке «свежих» расходников (более толстых и, соответственно, уменьшающих ход поршня в рабочем цилиндре) бачок не переполнился.
Ослабить колесные гайки (прежде чем поднимать машину домкратом). Если под рукой подъемник и пневмогайковерт, этот пункт можно пропустить.
Проверить комплектность расходников, наличие необходимых инструментов, убрать декоративные колпаки с колес (если они есть).

Установка противооткатных башмаков

Для работы понадобятся домкрат, набор торцевых головок, ключ-баллонник, мощная отвертка, пассатижи, металлическая щетка, смазка для направляющих, ветошь и перчатки.

Виды и причины поломок

В процессе обслуживания автомобилей Renault Logan важно знать, что может стать причиной выхода из строя ключевых узлов. Особого внимания заслуживает тормозной диск, от исправности которого зависит эффективность системы и, как следствие, безопасность движения

Главная проблема — износ поверхности диска из-за регулярного трения. При этом менять колодки приходится чаще. Что касается вопроса, когда производить замену рассматриваемых элементов тормозной системы, однозначного ответа нет. Здесь должны быть учтены следующие параметры — качество узла, выбранный стиль вождения, правильность установки, своевременность обслуживания и прочие. При этом менять устройство необходимо в следующих случаях:

Заметна явная деформация диска.
Имеет место износ, диагностируемый по толщине.
Появляются «буртики» по краям.

Быстрый износ тормозной колодки Рено может быть вызван низким качеством применяемых накладок. Такое возможно в случае, когда в составе последних присутствует большой объем твердых вкраплений. Последние буквально разрушают поверхность узла.

Как упоминалось выше, диски не любят активного вождения. Так, при регулярных разгонах и торможениях, а также при последующей езде по лужам возрастает риск деформации узла. В таких случаях диск неизбежно нужно менять. Кроме того, из-за резких температурных перепадов на поверхности металла появляются мелкие трещины. Это не удивительно. При активном вождении, когда вы часто нажимаете на тормоз, диск может прогреваться до 450-500 градусов Цельсия. Можно себе представить, что происходит с узлом при попадании на него холодной воды.

Появление даже незначительных деформаций вынуждает автовладельца заменить вышедший из строя узел. Если этого не сделать, то имеющиеся микротрещины со временем разрастаются, диск разрушается, и возрастают риски заклинивания механизма в процессе движения. Последствия могут оказаться весьма плачевными.

Но и это не все. В появившиеся зазоры попадает пыль и грязь, из-за чего на накладках разрастаются канавки. Менять в этом случае колодки не всегда рационально. Причина в том, что их приработка с диском занимает больше времени. При этом распознать проблемные колодки можно сразу — по характерному писку при нажатии на педаль тормоза. Если же звук исходит не во время торможения, а при движении на небольшой скорости, то это свидетельствует о появлении «буртика» на диске. Последний касается крайней части колодки, из-за чего и появляется характерный шум.

Когда обратить внимание на тормозной диск Рено? Существует несколько признаков, которые свидетельствуют о появлении проблем (кроме тех, что уже приведены выше):

Появились сильные вибрации при нажатии на тормоз, имеют место рывки или посторонние (нехарактерные для авто) звуки.
Толщина диска снизилась ниже установленной производителем нормы (этот параметр можно посмотреть в инструкции по эксплуатации авто). Для автомобилей Рено Логан он составляет 10,6 мм (для моторов типов K7J и K7M). Если же на машине установлен двигатель K4M, то минимальный размер диска составляет 20,7 мм. Учтите, что если проведенный осмотр показал выход из строя только одного диска на оси, а остальные пока еще не выбились из допустимой нормы, то менять все равно необходимо оба диска. В противном случае возможно отклонение траектории автомобиля в процессе торможения.

Для измерений используйте штангенциркуль. При выполнении работы будьте внимательны — делайте замеры в 3-5 точках для большей точности. Это обусловлено тем, что диск часто изнашивается неравномерно из-за наличия деформаций.

Появился скрежет металлического характера. Это возможно в случае описанной ранее проблемы — когда «буртик» диска Логана соприкасается с колодкой.
Даже при незначительном нажатии на педаль происходит блокировка тормоза.
Визуально видны повреждения и прочие дефекты (деформация) на диске. Для диагностирования проблемы не обязательно снимать колесо — осмотр можно провести через отверстия в дисках. Заменять изделие обязательно при появлении борозд, задиров, трещин или прочих проблем.
В рулевом колесе при нажатии на тормоз чувствуются сильные биения. В такой ситуации также рекомендуется без промедлений проверить тормозную систему Рено.

Во всех упомянутых случаях требуется замена поврежденного элемента. При этом используйте оригинальные детали, которые рекомендуются производителем автомобиля. В случае покупки неоригинальных запчастей сэкономить вряд ли получится. Низкокачественные детали служат меньше, и менять их приходится чаще. При этом помните, что речь идет о тормозной системе, от исправности которой напрямую зависит безопасность движения.

Замена задних колодок

Разборка тормоза и замена колодок выполняются в такой последовательности:

отсоединить конец троса 10 от рычага 3 ручного привода колодок и снять рычаг
отсоединить верхнюю 5 и нижнюю 9 стяжные пружины
повернуть чашки 1 опорных стоек и снять их вместе со стойками, пружинами и нижними чашками
снять колодки 2, выведя их из пазов поршней цилиндра 4
снять распорную планку 6.

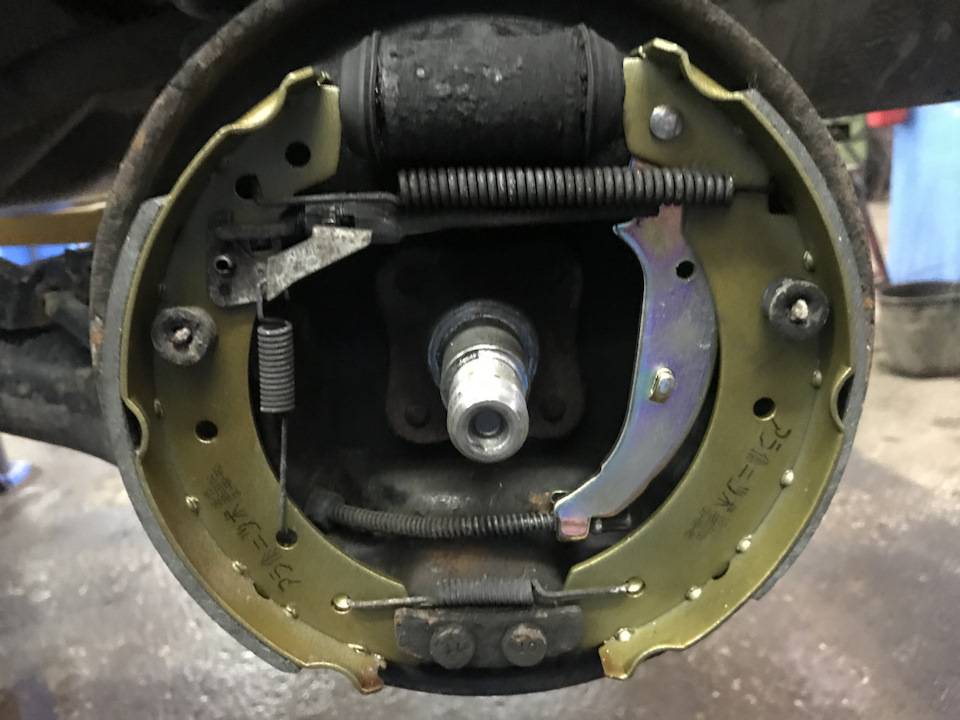

Тормозной механизм заднего колеса

Устанавливать новые колодки необходимо в обратной последовательности за исключением того, что при установке колодки необходимо предварительно установить ось рычага привода колодок, а распорную планку 6 колодок установить после монтажа опорных стоек.

Установив новые колодки, не забудьте отрегулировать зазоры с помощью эксцентриков 7.

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно заменить тормозные колодки, необходимо предварительно выполнить ряд вспомогательных и подготовительных действий. И первое — покупать сами детали. Есть несколько способов решить эту проблему. Первый — обратиться к сотрудникам сервисного центра Renault. Специалисты сервисного центра проведут работы от А до Я: найдут подходящую новую деталь, проведут диагностику и заменят.

У описанного выше метода есть только один недостаток — дороговизна мероприятия. Если для вас важна финансовая сторона вопроса или официального представительства Renault просто нет в вашем городе, обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки по VIN-номеру вашего автомобиля.

Вы можете сначала снять старые подшипники со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит точно подобрать качественную сменную деталь.

Выбор колодок нужно делать в зависимости от комплектации и поколения вашего Рено Логан. Логично сказать, что у автомобиля с двигателем 1,4 литра колодки меньше, чем у аналогичного автомобиля с двигателем 1,6 литра. Мы подобрали оригинальные артикулы запчастей для обеих версий машины:

7701208265 — позиция для версии 1,4 л.
7711130071 — артикул для версии 1,6 л.

Когда вы решили остановить свой выбор на аналогах, отдавать особые предпочтения некому. Так или иначе, но чем дороже деталь, тем она лучше и надежнее. Продукция торговых марок ATL, Bosch, Roadhouse и Ferodo зарекомендовала себя на рынке. Все эти колодки относительно недорогие, но обладают всеми качествами, необходимыми для обеспечения надежности и функциональности тормозной системы автомобиля.

Важно! От выбора качественных тормозных колодок будет зависеть ряд факторов: пробег без сбоев, состояние тормозных дисков и т.д. Можно и нужно сэкономить, но только в том случае, если это не повредит автомобиль после замены задних колодок Рено Логан

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трех правил:

Лучше поменять все четыре колодки. Иногда их меняют попарно: две «средних» или две «внешних»;
Практическое правило для механизма «плавающего кронштейна»: не разрывать кронштейн, не проталкивая поршень внутрь;
Если винт откручивался от штифта суппорта, при установке на винт наносится специальная смазка.

По идее, лучше бы открутить все винты, которыми крепятся кронштейны. И угостите их новым жиром.

Пошаговая инструкция для полноприводных авто

Как заменить передние колодки на Рено Логан

Установка новых передних накладок выполняется согласно следующей инструкции.

Зафиксируйте задние колеса клиньями и поднимите передние колеса.
Поднимите переднюю часть тела
Снимите колеса и вставьте отвертку в зазор между суппортом и колодкой, проталкивая поршень в цилиндр.
Толкните поршень
С помощью гаечного ключа открутите фиксатор суппорта и поднимите его шарнирную часть.
Снимите держатель суппорта
Снимите колодки с направляющих и снимите удерживающие скобы.
Выньте старые блокноты и скрепки
Очистить колодки от коррозии.
Используйте металлическую щетку
Нанесите смазку на направляющую поверхность и установите новые колодки.
После смазки направляющих установите новые колодки
Опустите суппорт в исходное положение, затяните стопорный болт и наденьте на колесо.
Опустить щипцы и прикрутить фиксатор боли. Поставить колесо обратно

Какую тормозную жидкость залить в систему renault logan?

Существует четыре класса тормозной жидкости: DOT 3, DOT 4, DOT 5 и DOT 5.1. Как правило, в системе автомобилей применяется состав на гликолевой основе – DOT 3, DON 4 и DOT 5.1. DOT 5 изготовлена на основе силикона, который не способен вбирать влагу, но зато в процессе эксплуатации насыщается воздухом, что неприемлемо для ABS, ESP и остальных электронных систем торможения. Чтобы понять, какая жидкость залита в тормоза вашего авто, достаточно взглянуть на её цвет: гликоль – жёлтого цвета, силикон – красного.

Если вы не знаете, какая жидкость залита в тормоза вашего авто, рекомендуется провести осмотр шлангов, трубок и соединений на предмет течей, а затем полную замену жидкости с последующей прокачкой тормозной системы.

Сейчас читают: Трос стояночного тормоза для Renault Logan 2005-2014

Работы перед ремонтом: какие инструменты подготовить

Как мы упоминали, самостоятельная замена колодок имеет место быть

Важно лишь провести правильные подготовительные работы. Мы постарались собрать все возможные инструменты и жидкости, которые могут понадобиться в этом виде работ:

Домкрат, чтобы поднять автомобиль и снять колеса.
Противооткатные упоры, чтобы автомобиль не скатился во время подъема.
Емкость для тормозной жидкости и приспособления для ее откачки. Как вариант, можете взять обыкновенную пластиковую бутылку и резиновую грушу. Для этого вида работ данного инструментария хватит за глаза.
Набор ключей: рожковый на 17, накидной или болтовой на 13. Эти инструменты пригодятся при снятии крепежей.
Отвертка, пассатижи, ножовку и ветошь – ряд вспомогательных инструментов, которые лучше приготовить «на всякий случай».
Смазка для накидных механизмов.

Как видите, даже такой несложный вид авторемонта, как замена колодок, требует тщательной и размеренной подготовки. Мы уверены, что представленного выше перечня приборов и инструментов хватит для самостоятельного выполнения работ.

Какие тормозные колодки советуют логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

Mapco (Германия)
Fenox (Беларусь)
Задние колодки от «батьки»
Ferodo (Великобритания)
Sangsin (Ю.Корея)
Delphi (Франция)
Bosch (Германия)
Тормозные колодки Bosch

Логановоды не рекомендуют:

Маркон (Россия)
Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно выполнить замену тормозных колодок, необходимо сперва выполнить ряд вспомогательных и подготовительных действий. И первое из них – это покупка самих деталей. Решить этот вопрос можно несколькими способами. Первый – это обратиться к официалам в сервисный центр Renault. Мастера сервисного центра выполнят работы от А до Я: найдут новую подходящую деталь, проведут диагностику и выполнят замену.

Минус у способа, описанного выше, только один – дороговизна мероприятия. Если финансовая сторона проблемы для вас имеет значение или официального представительства «Рено» попросту нет в вашем городе, то обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки исходя из VIN-номера вашего авто.

Вы можете предварительно снять старые колодки со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит с точностью подобрать качественную запчасть.

Выбор колодок нужно делать, исходя из комплектации и поколения вашего Рено Логан. Логично заявлять, что колодки у автомобиля с 1.4 литровым мотором меньше, чем у аналогичного транспортного средства с двигателем в 1.6 литра. Мы подобрали артикулы оригинальных деталей для обоих версий машины:

7701208265 – артикул для 1.4 литровой версии.
7711130071 – артикул для 1.6 литровой версии.

Когда вы решите остановить свой выбор на аналогах, то каких-либо особых предпочтений отдать некому. Так или иначе, но чем дороже деталь, тем она качественнее и надежнее. Неплохо зарекомендовали себя на рынке изделия марки ATL, Bosch, Roadhouse и Ferodo. Все эти колодки – относительно бюджетные, но обладают всеми необходимыми качествами, чтобы обеспечить надежность и функциональность тормозной системы автомобиля.

Важно! От того, насколько качественные тормозные колодки вы выберете, будет зависеть ряд факторов: пробег без поломок, состояние тормозных дисков и пр. Экономить можно и нужно, но только, если это не пойдет во вред автомобилю после замены задних колодок Renault Logan

Как осуществить собственноручную замену элементов на задней оси?

Но если автовладелец более менее опытный, то замена задних тормозных колодок для него не такая уж и сложная процедура, даже если он делает все своими руками, тем более, если заранее ознакомиться с видео или печатной инструкцией.

Сперва устанавливаем авто на ровной площадке. Посредством рычага активируем первую передачу в коробке.
Перед подъемом Рено Логан с помощью домкрата не забываем под колеса передка завести противооткатные устройства и ослабить моменты затяжки гаек фиксации колесного диска.
Удаляем отверткой предохранительный колпачок. Ослабляем момент затяжки гайки, посредством которой закреплен барабан и ступичный подшипник.
Демонтируем своими руками сам барабан и очищаем его поверхность от грязевых и коррозионных отложений. Осматриваем всю площадь рабочей зоны на предмет износа и присутствия указанных ранее дефектов.
Далее демонтируем регулятор чашки совместно с пружинным элементом. Саму пружину без фанатичного усилия поворачиваем на угол в 45 градусов (если возникает потребность). Пользуемся плоскогубцами в дуэте с отверткой.
Далее вынимаем опорную стойку из соответствующей колодки.
Извлекаем пружину, служащую для стягивания колодки. Пользуемся теми же инструментами. Деталь располагается в верхней области тормозного механизма.
Удаляем штифт.
Демонтируем пружину внизу узла.
Последним этапом отсоединяем трос активации ручника.

Переходим к демонтажу отработанных колодок. Здесь потребуется удаление планки, применяемой для регулировки величины зазора. Она располагается вблизи стяжной пружины.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес переднеприводных и полноприводных автомобилей Renault Duster имеют принципиально одинаковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага привода стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на примере переднеприводного автомобиля.

Однако для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Когда менять

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

Отвёртка
Плоскогубцы
Комплекты гаечных ключей и головок
WD-40
Домкрат и противооткатные устройства
Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Замена задних тормозных колодок Рено Логан: пошаговая инструкция

Как подготовить машину

Виды и причины поломок

Замена задних колодок
