Замена ремня генератора Рено Логан 1.6 и 1.4: натяжные ролики, снятие с кондиционером

Вариант 1

Схема привода вспомогательных агрегатов автомобиля Рено Логан с гидроусилителем рулевого управления и с кондиционером:
1 — шкив привода вспомогательных агрегатов;
2 — натяжной ролик;
3 — шкив насоса гидроусилителя рулевого управления;
4 — шкив генератора;
5 — шкив компрессора кондиционера;
6 — опорный ролик;
7 — ремень

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека .
Чтобы ослабить натяжение ремня, снизу автомобиля…


…надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения
отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и
натяжной ролики.
Для замены опорного ролика…

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем болт с защитной крышкой ролика.

Снимаем опорный ролик.
Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины)…

…головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства…
…и снимаем натяжное устройство в сборе с роликом.

Автоматическое натяжное устройство в сборе:
1 — натяжной ролик;
2 — кронштейн ролика;
3 — корпус
Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.

Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода —
пятиручьевой.
Укладываем ремень на шкивы так…

…чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным.
После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт
крепления его шкива, чтобы добиться правильного положения ремня.

Замена ремня генератора renault logan с гидроусилителем

Каждые 50 60.000 км пробега необходимо осматривать и менять ремень генератора на Renault Logan. Данная процедура немного отличается от замены ремня генератора без гидроусилителя. Делаем своими руками:

1. Снимаем переднее правое колесо, а также откручиваем передние крепление передней части подкрылка.
2. Зацепляем подкрылок за стойку.
3. Находим натяжной ролик и при помощи ключа на 13 поворачиваем его против часовой стрелки. Фиксируем на натяжной механизм от поворота.
4. Снимаем ремень со всех шкивов. Вытягиваем его через низ.
5. Меняем натяжные ролики. Для этого необходимо открутить фиксирующий болт и снять ролик.
6. Устанавливаем новые ролики, а также ремень.
7. Регулируем натяжение ременного механизма.

Проводим обратную сборку.

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:

Артикул — 77001-11671

• 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
• 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
• 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.

Артикул — 5K 11105К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:

Артикул — 82002-77606

• 77001-02872 или 82002-77606 – ролик натяжитель;
• 82008-49831 – ролик кронштейн;
• 82001-04754 – ролик.

Артикул — 82008-49831Заменители

5K 1747:

• 306-92(ASAM);
• QZ5PK-1747(QUARTZ);

5K 1110:

• 05000-51110(MEYLE);
• 19879-47926(BOSCH);
• 27526(ASAM);
• 86531-0205(GATES).

4PK 718:

• 0053-039 (FLENNOR);
• 287-69 (FEBI);
• 306-78 (ASAM);
• 6292-8769 (SWAG);
• 8653-10039 (GATES).

Артикул — 4PK 718

Износ привода

Вторая из основных причин свиста ремня кроется в износе изделия. Расслоение, трещины и выкрошенные участки сказываются на плотности прилегания рабочей поверхности привода к шкивам, из-за чего и появляется проскальзывание.

Гибкая передача работает с большими и при этом переменными нагрузками, а сам элемент изготавливается из резины, и хоть он армируется прочными нитями, со временем происходит его растяжение, износ рабочих поверхностей, порыв нитей и т. д.

К тому же сам материал поврежден воздействию окружающей среды, что приводит к старению и расслоению резины.

Средний ресурс ремня на многих авто составляет порядка 60 тыс. км пробега, но это зависит от особенностей эксплуатации.

Попадание технических жидкостей (в первую очередь масла) тоже сказывается на трении между рабочими поверхностями.

Помимо указанных проблем, привод может визжать и по иным причинам.

Звук слышен при запуске на холодную. Чаще всего это происходит из-за некачественного материала изготовления ремня или же его естественного износа – «старения».

Для нормальной передачи усилия гибкий привод должен обладать хорошей эластичностью. Но если для его изготовления использовалась жесткая резина, то по причине излишней твердости она не будет должным образом «прилипать» к поверхности шкивов, а проскальзывать.

Такой же результат дает и «старение» резины, она «дубеет», теряя эластичность.

Причина может крыться также в подшипниках узлов, которые приводит в работу ремень, особенно при отрицательных температурах.

Это происходит потому, что смазка в подшипниках из-за мороза застывает, что увеличивает сопротивление вращению, в результате чего ремень проскальзывает по шкиву.

Визг появляется при создании нагрузки на бортовую сеть или при включении дополнительного оборудования (кондиционера).

Причина кроется во все том же некачественном материале изготовления, потери эластичности, выработке рабочих поверхностей.

Если проблема появляется только при включении определенного оборудования, то это указывает на неисправность подшипников этого узла.

Рено Логан: замена ремня генератора

Ликвидация общества по причине банкротства

Процесс банкротства (признаки, этапы, ответственность) регулирует закон № 127-ФЗ. Чтобы его начать, владельцы предприятия, кредиторы или уполномоченная инстанция подают заявку в арбитражный суд, который назначает арбитражного управляющего.

Руководство может инициировать банкротство в ситуации, когда отсутствует возможность полностью оплатить долги размером более 300 тыс. рублей. Если Налоговая инспекция или таможенная служба не получает выплаты более 3-х месяцев, они подают иски в суд.

Чаще всего это:

Необходимость банкротства

• сделки, которые противоречат интересам бизнеса
• непринятие мер, предотвращающих банкротство
• повреждение, сокрытие, уничтожение имущества
• несвоевременная подача заявки об инициации банкротства
• предоставление ложной информации в заявке
• представление управляющим лицам, не соответствующего требованиям законодательства

Уголовная ответственность предусмотрена за фиктивное и преднамеренное банкротство, скрытие факта несостоятельности. Перед началом процедуры это обязательно проверяется. После проверки проводится наблюдение, совершаются попытки оздоровления. Если все же требуется завершение работы, то используется упрощенная или полная схема.

При первом варианте:

• создается промежуточный ликвидационный баланс
• пишется заявка учредителей в арбитражный суд
• назначается управляющий (юридическое или физическое лицо) для проверки документации
• выплачиваются долги, предприятие признается банкротом
• начинается процесс прекращения деятельности

Немного сложнее полная схема:

• предприятие продолжает работу
• составляется и подается в суд заявка
• назначается временный управляющий для проверки финансового состояния
• суд принимает решение, базируясь на результатах проверки
• назначаются управляющие-кредиторы, проводятся мероприятия, нацеленные на повышение платежеспособности
• за счет продажи имущества, закрытия нерентабельного производства, сокращения штата
• выплачиваются долги
• объявляется банкротство, назначается управляющий
• информация публикуется в СМИ
• создается список требований кредиторов
• определяется стоимость имущества, проводятся мероприятия по возврату задолженностей дебиторов
• формируется масса для конкурса
• возвращаются кредиторские долги
• собрание учредителей принимает решение о прекращении работы общества, назначается ликвидатор или ликвидационная комиссия

Ликвидатор или председатель комиссии уведомляет регистрационный орган о решении учредителей, чтобы данные были внесены в ЕГРЮЛ. Создается и утверждается отражающий активы и долги новый баланс и утверждается собранием учредителей.

В Налоговую инспекцию подается:

Документы о банкротстве

• баланс
• уведомление (№ 15003)
• решение собрания
• квитанция, удостоверяющая публикацию уведомления в СМИ

Через 3 дня ФНС выдает свидетельство о получении документации. После выплаты оставшихся кредиторских долгов создается новый баланс, который подается в ФНС вместе с решением учредителей.

Одновременно предоставляется:

• уведомление (№ 16003)
• квитанция, удостоверяющая оплату пошлины
• справка, выданная Пенсионным фондом
• документы, подтверждающие, что о ликвидации уведомлены кредиторы

К заявке для арбитражного суда присоединяется:

• протокол собрания учредителей
• выписка из ЕГРЮЛ
• Устав и регистрационная документация
• документ, содержащий наименования кредиторов и данные о размере долга
• данные о материальных и других активах (баланс)
• документы, удостоверяющие невозможность возврата долгов
• размер вознаграждения управляющего

Через месяц суд назначает арбитражного управляющего, наделенного полномочиями директора. Он принимает решение о финансовом оздоровлении или завершении работы. Если предприятие должно прекратить существование, все имущество продается через аукцион конкурсными управляющими.

В стоимость банкротства входят затраты на:

• управляющего
• специалистов, проверяющих документацию
• оплату пошлины

Почему менять надо ремень Renault Logan

Французский автоконцерн, выпускающий Renault Logan установил норму на смену данного узла (также и щеток) в 60 тыс. км из-за их поломок именно через каждый такой пробег, это характерно и для моторов на 16-клапанов 1.4 и соответственно 1.6. Но настоящий автолюбитель должен иметь свои правила по периодичности, которые увеличивают срок эксплуатации, плюс нужно понимать, как поменять в своей машине натяжные ролики, когда осуществляется замена ремня генератора.

Через 15 тыс. км на 16-клапанных двигателях, следует мониторить силу натяжения ремня, а также эффективность функционирования всего механизма в комплексе. И в некоторых случаях к этом времени требуется замена ремня генератора.

Если же сам каучуковая часть ремня без видимых дефектов, а шкив имеет нормальное состояние, выполнять установку новой комплектующей не следует. В противном случае, придётся монтировать новую деталь либо провести ремонт, если возможно.

Следует брать в расчет и саму комплектацию Renault Logan. На автомобиле может быть сплит система и гидроусилитель рулевой системы (ГУР) одновременно, может быть установлено что-то одно либо же модель не предусматривает наличия данных элементов совсем. Подобная компоновка устанавливается на седаны с мотором в 1,6 л и 1,4 л (аналогичная «упаковка» и на 16 клапанов).

Как самостоятельно сменить приводной ремень в Рено Логан?

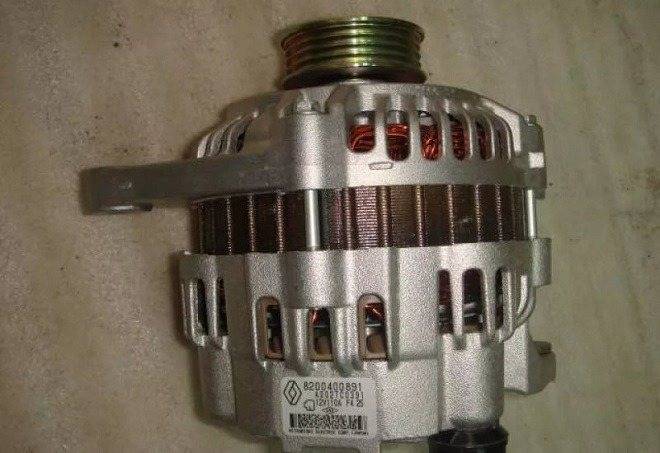

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:

Артикул — 77001-11671

• 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
• 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
• 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.

Артикул — 5K 11105К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:

Артикул — 82002-77606

• 77001-02872 или 82002-77606 – ролик натяжитель;
• 82008-49831 – ролик кронштейн;
• 82001-04754 – ролик.

Артикул — 82008-49831Заменители

5K 1747:

• 306-92(ASAM);
• QZ5PK-1747(QUARTZ);

5K 1110:

• 05000-51110(MEYLE);
• 19879-47926(BOSCH);
• 27526(ASAM);
• 86531-0205(GATES).

4PK 718:

• 0053-039 (FLENNOR);
• 287-69 (FEBI);
• 306-78 (ASAM);
• 6292-8769 (SWAG);
• 8653-10039 (GATES).

Артикул — 4PK 718

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка крупных и маленьких кусочков каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Как правильно заменить ремень ГРМ на Renault Duster

Замена ремня с ГУР и кондиционером на Renault

Разбираемся в устройстве

Чтобы понять, почему появляется свист ремня ГРМ после его замены или длительного срока эксплуатации, при запуске двигателя или просто при его работе, нужно разобраться в устройстве. Вопрос шума является насущным для многих отечественных автомобилистов.

Демонтаж ремешка ГРМ

ГРМ представляет собой устройство, обеспечивающее впуск горючей смеси в цилиндры мотора и дальнейшее удаление отработанных газов из камеры сгорания. Этот механизм, как сказано выше, является одним из наиболее сложных устройств мотора, поскольку он должен не только открывать и закрывать клапана. ГРМ должен делать в специально отведенный промежуток времени. Работа узла в любом случае должны быть синхронизирована с функционированием зажигания и системы впрыска.

Когда водителю нужно увеличить скорость движения, он жмет на педаль газа, таким образом обеспечивая поступление большего количества бензина и горючей смеси в мотор. Это устройство состоит из нескольких групп деталей. Клапана двигателя предназначены для открывания и закрывания впускных и выпускных каналов. Приводные устройства двигателя обеспечивают вращение валов с определенно заданной скоростью. А предназначение распределительных шкивов заключается в управлении клапанами.

Над блоком цилиндров ДВС установлена головка, на которой можно увидеть распределительный шкив, клапана и устройства-толкатели. Диск распределительного шкива расположен за пределами ГБЦ. Для того, чтобы моторная жидкость не вытекала из-под клапанной крышки, на распределительном валу установлен специальный сальник. Ремень ГРМ, который после замены вдруг засвистел, одевается на диск распределительного шкива и начинает функционировать при вращении шестеренок коленчатого шкива.

Чтобы ремень ГРМ всегда был хорошо натянут, используются натяжные ролики. Сам ремешок обеспечивает функционирование устройства, а приводной ремешок — работу дополнительного оборудования. Так вкратце выглядит система работы газораспределительного механизма. Но почему появился шум на холодную при запуске двигателя? И почему свистит ремень ГРМ после замены? Как этот шум может быть связан работой двигателя?
