В соответствии с экологическими стандартами евро-4, вредные, углеводородные пары от испарений бензина, не должны попадать в атмосферу. Для этого, топливная система автомобиля должна быть оборудована абсорбером. Абсорбер топливной системы и улавливает эти самые пары.
Абсорбирование — это поглощение газов твердыми или жидкими телами. В случае автомобильной системы, абсорбентом выступает уголь, которым наполнен абсорбер.
Адсорбер (прямоугольный) 82007019 72 предназначен для улавливания паров бензина из топливного бака автомобилей Лада Ларгус, Логан фаза 1, Логан фаза 2, Сандеро, Сандеро Степвей в атмосферу. Установлены в автомобили оснащенные системой впрыска топлива и удовлетворяющие нормам токсичности ЕВРО-4. Масса адсорбера – не более 0,9 кг.
Пары бензина, образующиеся в баке, поднимаются вверх, и через отверстие у горловины бака попадают сначала в сепаратор. Там они конденсируются и сливаются обратно в бак.
Та их часть, которая не успевает превратиться в конденсат, через гравитационный клапан по паропроводу, попадают уже непосредственно в абсорбер, где и поглощаются активированным углем. Это происходит тогда, когда двигатель не работает.
После пуска двигателя и работы его некоторое время, контроллер начинает периодически подавать питание на электромагнитный клапан адсорбера 8200660852 с частотой 8, 16 или 32 Гц, в зависимости от режима работы двигателя. В результате происходит открытие клапана и подача внутрь воздуха, который смешивается с парами бензина и подается во впускной коллектор. Это режим продувки адсорбера
Получается некий двойной эффект.
Во-первых, атмосфера не загрязняется лишними, вредными испарениями;
Во-вторых, Вы имеете пусть и небольшую, но экономию топлива. Ведь не будь абсорбера, горючее бы просто напросто испарялось.
Со временем абсорбер засоряется и может прийти в негодность. Признаки неисправности данного элемента топливной системы, можно определить по косвенным признакам.
— Образование избыточного давления в топливном баке. Происходит это по причине образования паров, которым некуда деваться из бензобака. В таком случае, в момент откручивания крышки, вы будете слышать шипение.
— На холостом ходу, могут начать «плавать» обороты двигателя автомобиля
В нашей стране проблема неисправных деталей решается очень просто, особенно тех, без которых автомобиль может ехать. «Снимай и езжай дальше» в один голос советуют умельцы. Тут уж конечно решать Вам, но что-то подсказывает, что этим самым воздухом дышать Вам. И если все поголовно возьмут и снимут все «лишние» эко-детали, раз в автомобиле они не так уж и нужны, то в один «прекрасный» день и дышать станет нечем.
Замена данной детали займет не более 10 минут, это можно выполнить самостоятельно.
Другие артикулы товара и его аналогов в каталогах: 8200660852 .
Лада Ларгус, Логан фаза 1, Логан фаза 2, Сандеро, Сандеро Степвей.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить электромагнитный клапан 8200660852 абсорбера у автомобиля Лада Ларгус, RENAULT LOGAN , SANDERO .
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Что такое адсорбер и для чего нужен

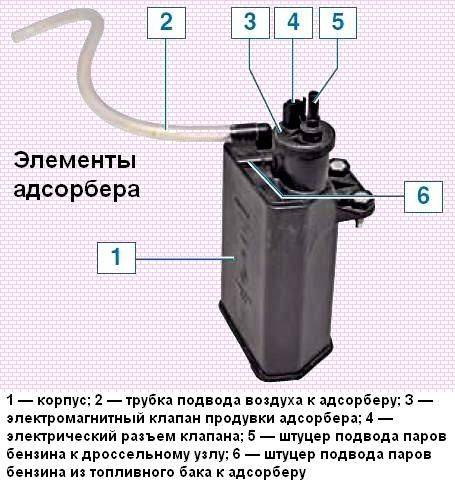

Как выглядит адсорбер
Процесс адсорбирования представляет собой поглощение газовых сред телами твердой либо жидкой консистенции. Соответственно, основная задача адсорбера – поглощать газы, не давая им попасть в окружающую среду. Однако это не выхлопные газы, а пары бензина, исходящие из полости топливного бака. Когда двигатель автомобиля работает, пойманные пары передаются во впускной коллектор, во время стоянки бензиновые пары нейтрализуются внутри адсорбера.
Таким образом, адсорбер не позволяет парам бензина проникать в окружающую среду, что требуется нормами современных экологических стандартов, а также не пропускает их в салон. Кроме того, задержка, конденсация паров и возвращение бензина обратно в топливную систему обеспечивает дополнительную экономию.
Также следует отметить такую функцию, выполняемую адсорбером, как комплексная вентиляция топливного бака. При расходовании топлива освобождаемое место заполняется воздухом, который подается именно через адсорбер. Здесь воздух фильтруется и осушается, что положительно сказывается на работе двигателя в целом.
Ключевым основанием для разделения адсорберов на отдельные классы является его наполнение. На сегодняшний день используются следующие варианты:
- зернистый адсорбент, находящийся в неподвижном состоянии;
- зернистый адсорбент, способный перемещаться в полости устройства;
- мелкозернистое заполнение с кипящим нижним слоем.
Максимальную эффективность показывают адсорберы со статическим крупнозернистым наполнением. Основное его преимущество – защищенность от частичной или полной потери активного вещества вместе с топливными парами.
Внешние признаки неисправности
Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.
- Нестабильная работа двигателя на холостых оборотах (обороты «плавают» вплоть до того, что машина заводится и глохнет, поскольку она работает на обедненной топливовоздушной смеси).
- Небольшое увеличение расхода топлива, особенно при работе двигателя «на горячую», то есть, в разогретом состоянии и/или в жаркую летнюю погоду.
- Двигатель автомобиля трудно запускается «на горячую», обычно невозможно запустить его с первого раза. И при этом стартер и другие сопутствующие запуску элементы находятся в работоспособном состоянии.
- При работе двигателя на низких оборотах очень ощущается потеря мощности. А на более высоких оборотах также ощущается уменьшение значения крутящего момента.
В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.
Что вы получите при заказе запчастей в REDCAR
На нашем сайте имеется обширная база предложений по запасным частям авто различных марок. Все они привозятся напрямую от страховых компаний. Это дает гарантию оригинальности и низкой цены каждого элемента. Поэтому вы всегда можете найти здесь качественные и одновременно дешевые б/у «абсорбер для Mitsubishi Lancer 9» старых и новых модификаций, в цвет, совместимые с разными типами кузова.
В карточках товаров в каталоге размещены подробные описания и четкие фотоизображения предлагаемых нами запчастей. Если этой информации недостаточно, вы можете запросить дополнительные фото и даже видео.
Перед отправкой заказчику каждая деталь проходит проверку на соответствие заявленным характеристикам, а затем аккуратно упаковывается во избежание поломок и деформаций при транспортировке.
Заказать «абсорбер для Mitsubishi Lancer 9» можно одним из следующих способов::
– Оформить заявку в «Корзине».
– Обратиться к нашему менеджеру по телефону 8 800 550-91-34
– Написать нам в онлайн-чате на сайте или в Whatsapp +7 (937) 545 15 00
Наш специалист поможет подобрать подходящую деталь, подскажет, как удобно оплатить, сориентирует по доставке.
Неисправности клапана адсорбера и их устранение
Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.
Читать дальше: Глохнет газель на холостых
Как проверить работоспособность клапана продувки адсорбера?
Проверка клапана абсорбера
Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.
Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише. Однако, как проверить клапан адсорбера на наличие поломок? Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении
Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера». Признаки, по которым можно механически определить неисправность клапана адсорбера:
- Появление провалов на холостом ходу двигателя.
- Очень низкая тяга двигателя.
- Не слышно звуков срабатывания клапана при работе двигателя.
- Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
- Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.
Назначение и принцип работы клапана адсорбера
Как уже было сказано выше, адсорбер является основным элементом в системе улавливания топливных паров. При этом важную функцию также выполняет клапан адсорбера (иногда данные элементы ошибочно называют абсорбер и клапан абсорбера).
Обратите внимание, сегодня адсорберы ставятся на авто Евро-3 и выше, причем как иностранного, так и отечественного производства. Это значит, что даже в устройстве отечественного автомобиля есть подобное решение (например, клапан адсорбера ВАЗ, клапан адсорбера Калина или клапан адсорбера Приора)
. Сразу отметим, некоторые автовладельцы считают адсорбер обычным фильтром, который отвечает за экологию и никак не влияет на систему питания, работу двигателя автомобиля и т.д
Сразу отметим, некоторые автовладельцы считают адсорбер обычным фильтром, который отвечает за экологию и никак не влияет на систему питания, работу двигателя автомобиля и т.д. На самом деле, это не так.
С одной стороны, адсорбер ВАЗ или иномарки можно считать второстепенным элементом, однако выход из строя такой системы может вывести из строя топливный насос, а также оказывает влияние на работу ДВС автомобиля.
По этой причине необходимо периодически проверять клапан адсорбера
Также внимание данному элементу следует в случае появления определенных признаков неисправности и сбоев в работе мотора.. Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками. Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками
Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками.
Итак, адсорбер ставится на бензиновые двигатели, а сам электромагнитный клапан продувки адсорбера является частью системы улавливания паров топлива. Чтобы понять назначение и принцип работы клапана, необходимо сначала изучить, как работает система улавливания паров горючего EVAP.
В общих чертах, адсорбер — емкость, которая заполнена адсорбентом (на деле, используется активированный уголь). Данная емкость соединяется с топливным баком при помощи трубок. Так вот, клапан адсорбера стоит между впускным коллектором и адсорбером, основной его функцией является вентиляция (продувка адсорбера).
Дело в том, что продувка необходима по причине того, что пары бензина в баке не полностью улавливаются сепаратором и затем конденсируются для повторного слива в бак. Часть топливных, которые не уловил сепаратор, по паропроводу проникает в адсорбер.
Когда пары в адсорбере накапливаются, они подаются во впускной коллектор при запуске ДВС. При этом улавливание паров происходит только тогда, когда двигатель заглушен. Если же мотор работает, ЭБУ периодически открывает клапан продувки адсорбера для подачи воздуха в целях вентиляции.
Получается, пары выпускаются при помощи срабатывания клапана, конденсат паров топлива смешивается с воздухом и высасываются из адсорбера. Далее смесь попадает в двигатель и сгорает в цилиндрах.
Фактически, клапан адсорбера перенаправляет конденсат паров топлива в двигатель. Само собой, если возникают неисправности клапана, работа системы нарушается. При этом неполадки также отражаются на стабильности работы самого силового агрегата.
Клапан продувки адсорбера
Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.
Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…
Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.
Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:
- Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
- Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
- Иногда горячий двигатель не заводился с первого раза
- Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже
Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).
Рис. 1. Клапан продувки адсорбера.
По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.
Рис. 2. Испорченная заглушка.
В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).
Рис. 3. Ремонт заглушки с помощью скотча.
И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.
Вывод
: какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))
Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.
Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.
Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.
Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…
Как работает система – принцип работы
Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства
Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.
Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются
Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.
Снятие адсорбера системы улавливания паров топлива двигателя 1,4-1,6(8V) Renault Логан, Сандеро
Адсорбер снимаем для замены при нарушении герметичности его корпуса (можно определить по наличию запаха бензина и при визуальном осмотре), а также в случае неисправности электромагнитного клапана продувки адсорбера (дефект сопровождается неустойчивой работой двигателя в режиме холостого хода).
Работу выполняем на смотровой канаве или эстакаде.
Отверткой отжимаем фиксатор колодки жгута проводов системы управления двигателем (для наглядности передний бампер снят)… …и снимаем колодку.
Сжав фиксаторы наконечника трубки, соединяющей электромагнитный клапан продувки адсорбера с впускным трубопроводом… …снимаем наконечник трубки со штуцера клапана.
Аналогично снимаем наконечник трубки, соединяющей адсорбер с топливным баком, со штуцера адсорбера.
Установку адсорбера производим в обратной последовательности.
Назначение и принцип работы клапана продувки адсорбера
Схема клапана абсорбера
Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы
Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками
Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.
Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.
Использование в автомобильной технике
Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.
Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.
Требования к регенерации и перезагрузке адсорбентов
Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.
По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.
В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).
Среди распространенных методов реактивации адсорбентов можно выделить следующие:
- Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
- Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
- Невоспламеняемое термическое прокаливание. Может быть проведено как самостоятельно, так и в комбинации с паровой продувкой. Недостаток метода – сильное истощение сорбента, (около 5% массы за каждый цикл прокаливания). Термическое прокаливание особенно рационально в отношении извлечения из фильтрующего субстрата маслянистых веществ.
Как работает клапан адсорбера
Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел «пособия» и «обучающие видео» по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.
Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как «скважность продувки адсорбера», которая находится в пределах от 0% до 100%. Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer
За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%
Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%
Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.
Абсорбер топливный Рено Дастер
У нас можно купить абсорбер топливных паров для Рено Дастер (Франция, оригинал) за 4209 рублей.
Испарения бензина проникают в абсорбер следующим образом. Образовавшиеся пары поднимаются к горловине бака и через нее проходят в сепаратор, где часть их конденсируется и возвращается в бак, а часть идет по паропроводу в рассматриваемое устройство. В абсорбере неконденсированные бензиновые испарения вбирает в себя активированный уголь.
Этот процесс происходит в момент остановки транспортного средства. Во время движения система управления открывает электромагнитный клапан и абсорбер продувается, вследствие чего абсорбированные газы выбрасываются во впускную трубу, в которой они сжигаются.
Таким образом, рассматриваемое устройство не только блокирует выброс вредных углеродных веществ в атмосферу, но и в некоторой степени экономит расход топливной жидкости.
Постоянно фильтруя через себя бензиновые испарения, абсорбер может загрязняться, на что указывает избыточное давление в топливной системе. Величина давления выходит из-за своих пределов, потому что образовавшимся паровым веществам некуда деваться.
Убедиться в этом можно, открыв крышку топливного бака, из которого будет своеобразный нехарактерный при нормальной работе шум. В случае наличия в салоне запаха бензиновых испарений, необходимо проверить целостность рассматриваемого устройства.
Поэтому очень важно проверять и при надобности производить замену рассматриваемого устройства. Замена абсорбера автомобиля Рено Дастер производится следующим образом
Сначала с правой стороны кузова снимается передний подкрылок, потом снимается колодка, где размещены провода от управляющей двигателем системы
Замена абсорбера автомобиля Рено Дастер производится следующим образом. Сначала с правой стороны кузова снимается передний подкрылок, потом снимается колодка, где размещены провода от управляющей двигателем системы.
Снимается наконечник с трубки клапанного штуцера, предварительно отжав от него фиксаторы, и элемент, крепящий рассматриваемое устройство с баком. Потом отвинчиваются гайки, присоединяющие фильтрующую бензиновые испарения деталь к раме транспортного средства, и снимается абсорбер.
Положительные стороны и отрицательные адсорбера
К плюсам аппарата можно отнести следующие функции защиты, которые он выполняет:
- автомобиль не выбрасывает вредные газы в атмосферу;
- экономия горючего, так как происходит догорание неотработанных паров;
- нет неприятного запаха от топлива в салоне. Этот пункт на некоторых модификациях транспортных средств не выполняется на должном уровне.
К отрицательным сторонам адсорбера можно отнести следующие параметры:
- неустойчивость работы двигателя при загрязнении клапана;
- занимает много свободного места под капотом;
- стоимость установки абсорбера высокая. Соответственно дорожает и само транспортное средство;
- возможен вылет крышки бака при неправильной работе клапана и накоплении газов внутри бензобака;
- если выходит из строя прибор, то это влечет потерю бензонасоса;
- большие скопления взрывоопасной смеси, если абсорбер неисправен, но двигатель продолжает работать. Такое бывает со старыми моделями автомашин, выпускавшихся до 2000 года.
Многие автовладельцы убирают это устройство. Так как часть водителей уверена, что прибор приводит к повышенному расходу топлива. Другие говорят, что из-за него ломается бензонасос и сам двигатель долго не прослужит.
При удалении абсорбера автовладелец должен знать, что трубку от клапана нужно закрыть. А программу в электронном блоке управления откорректировать. Поэтому эту процедуру лучше выполнять в присутствии опытных механиков или в сервис-центре. Хотя многие механики не хотят удалять устройство и будут всячески отговаривать автовладельца.
Что собой представляет фильтрующий элемент и как он работает
Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:
- Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
- Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
- Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.
- Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.
Если говорить о принципе работы системы, то он очень прост:
- Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
- Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
- Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
- Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
- Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.
Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.
