Как сделать поперечины на рейлинги своими руками

Как изготовить багажник на рейлинги своими руками. Как самому изготовить автобагажник

Современные модели автомобилей все чаще оснащаются штатными рейлингами. Данное изобретение является не только дизайнерским изыском, но и улучшает характеристики транспортного средства. Так, рейлинги дают возможность автопроизводителям увеличить практичность автотранспорта, предоставив возможность водителям перевозить различные грузы на крыше при загородных поездках или же передвижении по городу.

Купить или изготовить самостоятельно?

Специальный багажник на рейлинги для своего «коня» не обязательно покупать. Смастерив его самостоятельно можно сэкономить существенные деньги и идеально подогнать конструкцию под конкретную модель авто. При этом, дизайн багажника можно выполнить по собственным предпочтениям, а выглядеть конструкция будет прочнее и оригинальней. Прочность, естественно, является основополагающей характеристикой, которая позволяет обезопасить авто от аварийной ситуации или потери перевозимого груза. Средняя нагрузка на подобный багажник допускается в пределах 80-150 килограмм

Конструкция и чертеж багажника на рейлинги из подручных средств

Стандартный багажник состоит из пары перекладин, которые зафиксированы на дугах (рейлингах), установленных на крыше машины. Конструкция должна представлять собой плотный и жесткий каркас. Очевидно, что из-за различной ширины автомобилей модели багажников подбираются индивидуально. Чтобы груз не сползал во время движения и тряски, его фиксируют ремневыми креплениями или сетками, установленными на рейлингах. Опоры для грузовых конструкций изготавливают из сплавов и покрывают защитными эмалями и/или пластиком, а также снабжают прокладками, чтобы уберечь покрытие кузова от повреждений.

Что понадобится при изготовлении?

Чтобы создать багажник на рейлинги самостоятельно нужно приобрести в автомагазине поперечины и обзавестись следующим:

• сварочным аппаратом
• электродами
• рулеткой
• пилой-болгаркой
• сеткой

При использовании электросварки появившиеся заусенцы можно убрать обычным напильником. В зависимости от толщины самих поперечин используется профилированная труба двухмиллиметрового диаметра, размером 17х17 (примерно).

1. Разметка

Первым этапом является определение необходимых размеров конструкции, которые зависят от конкретной модели авто. Ширина определяется по факту, а высота выбирается по личному предпочтению, но слишком глубоким багажник делать не рекомендуется. Далее трубы определённой длины нарезаются болгаркой. Как упоминалось выше, комплекты поперечин (по две штуки) приобретаются заблаговременно. Чаше всего используются два комплекта, чтобы создать 8 точек опоры для большей жесткости.

2. Сварка

После подготовки элементов каркас собирают и сваривают на металлической плите или четырёх подставках

Особое внимание в процессе следует уделить плоскости основания, а после его завершения — качественной шлифовке сварных швов

Верхнее основание багажника выполняют по размерам, последовательности и технологии аналогичным нижней части. Замеры лучше перепроверить, ведь самое малое отклонение бросается в глаза. Завершив работу, обе конструкции соединяют перемычками выбранной длины и сваривают. При этом, верхнюю часть можно закрепить «намертво» или оставить съёмной, что иногда удобнее и практичнее.

3. Покраска

Зашлифовав сварные швы, следует покрасить новый багажник акриловой или базовой краской при помощи краскопульта. После окрашивания и высыхания конструкции её можно украсить «противотуманками» заднего хода, подсоединенными к бортовой электросети, или обычными катафотами.

4. Монтаж

Правильный и надёжный монтаж багажника на авто является финальной и наиболее важной процедурой. Для этого понадобятся два болта с гайками и две, совпадающие с ними по диаметру, трубки

Эти элементы очень аккуратно свариваются, после чего конструкция устанавливается на автомобиль. Чтобы не повредить ЛКП и не оставить следов на кузовных элементах, их заклеивают малярным скотчем. В местах крепления к крыше обязательно следует использовать резиновые прокладки и/или уплотнители.

Багажник на рейлинги, созданный своими руками, станет украшением «железного коня». Процесс изготовления кажется сложным и трудоёмким, но он не требует владения особыми навыками. Достаточно внимательности и аккуратности.

Альтернатива

Если по какой-то причине вы не хотите заняться производством багажников на рейлинги, попробуйте купить недорогой комплект дуг на продольные рельсы

Крепыш — российская реплика простого и надежного польского багажника Amos Futura . Облегченные поперечины из алюминия шириной 120 см, гарантия 36 месяцев.

Изготовление поперечин для рейлингов и установка багажника на крышу

Порядок работы по монтажу поперечин на рейлинги автомобиля, рассмотрим на примере использования мебельного профиля и U-образных болтов, представляющих собой скобу с нарезанной на обоих ее концах резьбой. Такой способ применим для любого профиля, если концы его будут выступать за наружные грани рейлингов.

Для изготовления поперечных опорных балок накрышного багажника и крепления их на рейлинги необходимо:

• отрезать выбранный профиль по замеренной длине в количестве 2 штук — для передней и задней поперечины;
• разметить и просверлить с обоих концов каждой балки по два отверстия под концы U-образной скобы, обработать их антикоррозийным составом;
• покрасить поперечины в желаемый цвет либо покрыть их термоусадочной трубкой для защиты от воздействия влаги;
• желательно установить заглушки на торцы поперечин, в случае с мебельным профилем, их можно купить в соответствующих магазинах, а при использовании другого материала, следует проявить фантазию и сделать торцы аккуратными и эстетичными;
• обработать U-образные болты антикором;
• насадить резиновую трубку на нижнюю часть скобы, которая будет соприкасаться с рейлингом, и установить ее в нужном месте;
• продеть концы болтов в отверстия на поперечине, предварительно установив резиновую прокладку между поперечиной и верхом рейлинга, и затянуть крепление, не забыв поставить под гайки широкую шайбу.

Такое крепление может быть быстро установлено, когда возникает необходимость в перевозке груза на крыше автомобиля, и также легко и быстро демонтируется. Вместо U-образных болтов для крепления поперечин на рейлинги своими руками, можно изготовить скобу из металлической полосы, закрепив ее обычными болтами.

В каждом отдельном случае варианты крепления можно доработать, сделав их более эстетичными и органично вписывающимися в дизайн экстерьера. Например, хорошо будет смотреться вариант поперечин, концы которых не выходят за наружные грани рейлингов. В этом случае, можно просто изготовить скобу из металлической полосы, шириной равной ширине профиля. Такая скоба, захватывая рейлинг и поперечину с торца, одновременно обеспечит надежное крепление профиля и станет заглушкой его отверстия. Для закрепления такой скобы можно использовать мебельные винты с аккуратной головкой.

Преимущества и недостатки самодельных конструкций поперечин

Изготовление поперечных опорных конструкций для рейлингов имеет свои преимущества и недостатки. Из положительных моментов можно отметить:

• экономию денег на покупку поперечин заводского изготовления;
• идеальная совместимость багажника с вашим автомобилем, в отличие от унифицированных заводских конструкций;
• возможность быстрой установки самодельных конструкций, когда возникает необходимость в перевозке негабаритных грузов;
• увеличение места для багажа.

Главными же из недостатков таких поперечин являются:

• ухудшение управляемости машиной, причиной которой является неравномерное распределение груза;
• изменение в худшую сторону аэродинамики транспортного средства, что ведет к повышенному сопротивлению воздуха и большему расходу топлива;
• повышение уровня шума в салоне.

Взвесив все плюсы и минусы, можно констатировать, что изготовление своими руками поперечин на рейлинги — это вынужденная мера, помогающая автовладельцу в ситуациях, которые возникают довольно редко, перевести нужный груз, сэкономив определенную сумму для семейного бюджета.

Для перевозки же специфических грузов типа велосипеда, лодки и других предметов неправильной геометрии, рекомендуется предусмотреть надежное их крепление, возможно с установкой на поперечины дополнительных крюков, ограничителей или зажимов, применив при этом свою фантазию и смекалку.

Багажник на рейлинги предназначенный для легковых автомобилей является очень необходимым сейчас атрибутом, ведь без такого удобного багажника на крышу, машина используется только лишь для совершения непродолжительных поездок по дорогам города, к примеру, на работу. Если вы предпочитаете выезжать за город, или вообще планируете отправиться в любое путешествие, то без экспедиционного багажника будет очень сложно, поскольку все разные и необходимые вам вещи не всегда можно поместить в привычный багажник автомобиля. Вот поэтому-то конструкторы и квалифицированные дизайнеры отлично разработали уникальные дополнительные спецконструкции на крышу.

Как сделать багажник

Если машина укомплектована рейлингами – штатными металлическими перилами на крыше — рекомендуется изготовить алюминиевые или стальные поперечины, которые будут служить днищем багажника.

Если в штатной комплектации авто не предусмотрены рейлинги, можно изготовить сварную конструкцию багажника с днищем и бортами. Делать автобокс на крышу автомобиля своими руками нецелесообразно, стоимость работ и материалов обойдется на 50-60% выше, чем покупка готового багажника.

Процесс изготовления багажника условно делится на следующие этапы:

1. Выбор материала, подготовка инструмента.
2. Снятие размеров, рисунок чертежа.
3. Изготовление периметра и крепежей багажника своими руками.
4. Сварка.
5. Монтаж багажника на автомобиль.

Материалы и инструменты

Один из главных этапов производства при самостоятельном изготовлении — правильный расчет веса готовой конструкции и создание чертежа. Идеальным материалом для автобагажника будут алюминиевые профили. Алюминий отличается высокой прочностью, гибкостью и небольшим весом.

Профильные трубы могут стать альтернативным материалом. Вес материала сравнительно небольшой, тонкостенные профильные трубы отличаются устойчивостью к коррозии, высокой прочностью и низкой ценой. Стоимость профильной трубы в два раза ниже, чем аналогичной алюминиевой.

Полосы листовой нержавеющей стали следует использовать в качестве материала для багажника на крышу в крайних случаях, так как материал имеет большой вес и высокую стоимость.

Для изготовления крепежей можно использовать подготовленные пластины из промышленной стали.

Из инструментов понадобятся:

• болгарка;
• сварочный аппарат;
• шлифовальная машинка;
• грунтовка;
• автомобильная краска.

Замеры конструкции и составление чертежа

Если требуется самому изготовить багажник на крышу, где установлены штатные рейлинги, достаточно просто измерить расстояние между ними. Крепеж поперечин будет производиться на упомянутые рейлинги. Если эти элементы в автомобиле отсутствуют, то требуется провести замеры длины и ширины крыши. На основании этих цифр создается чертеж конструкции, где рассчитываются следующие параметры:

• длина и ширина каркаса;
• определяется место для усиливающих перемычек;
• высчитывается высота бортиков;
• определяется количество креплений.

Согласно чертежу из выбранного материала вырезаются заготовки, затем производится сварка каркаса.

Сварочные работы

Правильное изготовление багажника своими руками зависит от точности предварительных замеров и чертежа конструкции. Сварочные работы проводятся в следующей последовательности:

1. Из профильной трубы или листа стали, в зависимости от выбранного материала, варится периметр конструкции.
2. Навариваются перемычки для усиления днища. Учитывая вес груза, который предполагается возить на крыше, можно наварить перемычки решеткой.
3. На переднюю часть платформы приваривается алюминиевая дуга, что обеспечит оптимальную аэродинамику автомобиля.
4. Для бортов нарезаются стойки длиной 6-15 см. Стойки борта привариваются к верхней части рамы, которая совпадает с основой, дном.
5. Шлифовальной машинкой убираются наплывы материала, которые остались после сварки. Крепления поперечин шлифуются и грунтуются.
6. Покраска конструкции. Перед покраской производится грунтовка.
7. Монтаж багажника на рейлинги или на крышу. Для установки багажника непосредственно на крышу монтируются кронштейны, на которые будет установлен грузовой отсек.

Инструментальная сталь имеет большой вес, не следует использовать боле трех полос стали для усиления дна багажника.

Обеспечение аэродинамики и фиксация бортов

С целью минимального снижения аэродинамических показателей автомобиля из-за установки самодельного багажника рекомендуется использовать наклонное крепление стоек на передней и задней части конструкции.

Для этого верхние боковые трубки должны быть немного меньше, чем аналогичные нижние. Поэтому стойки на передней и задней части дна конструкции навариваются под углом. Угол наклона и длина верхних боковых частей высчитывается в процессе составления чертежа конструкции.

Эстетические штрихи

После всех сварочных работ конструкцию на машину тщательно шлифуют, грунтуют и красят. Перед грунтовкой детали обезжиривают.

Через несколько дней после того как конструкция прогрунтована, производится покраска.

В качестве дополнительного эстетического штриха можно установить декоративные гайки, которые полностью закрываю крепежные болты.

Сборка готовой конструкции

После всех вышеперечисленных действий обшивки можно устанавливать обратно на место в той последовательность, в которой они разбирались. Такие манипуляции, проделанные с багажником ВАЗ 2114 и его крышкой, способны в значительной мере уменьшить проникновение звука, который поступает в салон машины сквозь заднюю стенку транспорта, а также от задних колёс.

Магнитола с монитором Pioneer AVH-3100DVD за 2990 руб!

• Сенсорное или кнопочное управление на ваш выбор;
• Поддержка аудио форматов MP3/ WMA, поддержка видео форматов MPEG4/ DivX/ AVI;
• Вход USB, вход 3,5 мм, а также несколько входов RCA;
• Экран с разрешением 800×480;
• Стильная красная подсветка магнитолы позволяет без труда управлять ею в темное время суток.

Узнать подробности

Как сделать поперечины своими руками

Самостоятельное изготовление багажника на рейлинги автомобиля позволить сэкономить приличную сумму денег, не требуя при этом никаких особых навыков.

Существует несколько способов изготовления поперечин, все они отличаются по сложности и практичности.

Профильная труба

Самый простой и быстрый метод. Необходимо подготовить профильную трубу (20×40) и 4 хомута для крепления. Дальнейшие действия выглядят так:

• определяемся с размерами перекладин и делаем заготовки из металлопрофиля;
• сверлим отверстия для хомутов, которые в дальнейшем будут фиксировать рейку;
• заготавливаем металлические пластины, которые также предназначены для крепления поперечины;
• покрываем все детали термоусадкой или краской;
• монтируем конструкцию на рейлинги.

Профильная труба 20х40 для изготовления рейлинга

Такой багажник рекомендуется использовать только при перевозке груза, поскольку он не отличается хорошей аэродинамичностью и будет создавать дополнительный шум при езде.

Мебельный профиль

Практичный вариант, предотвращающий возникновение лишнего шума. Из материалов понадобятся:

• мебельный профиль с толщиной стенки 1 и более миллиметров;
• U-образные крепежные элементы;
• шайбы, гайки и болты;
• резина толщиной около 1 см;
• заглушки.

Процесс изготовления отличается простотой, самое сложное в нем – это качественное произведение замеров. Этапы работы:

• сверлим отверстия в профиле, учитывая при этом ширину профиля и диаметр U-образного крепежа;
• окрашиваем перекладины в необходимый цвет;
• на U-образное крепление надеваем уплотнительную резину (для этих целей идеально подходят пористые трубки, при помощи которых утепляют трубы);
• собираем конструкцию. Крепежные элементы устанавливаем под рейлингами, надеваем перекладину через просверленные отверстия. Между перекладиной и рейлингами кладем резину, которая будет выполнять функции уплотнителя и изолятора. Зажимаем конструкцию.

Основным преимуществом данного вида изготовления является то, что поперечины могут устанавливаться на разном расстоянии, которое определяется габаритами перевозимого груза и маркой авто

Однако важно знать, что максимальная грузоподъемность таких багажников на рейлинги – не более 60 кг

Рейлинги своими руками

Аэродинамический профиль

Вариант для тех, кто имеет опыт работы со сварочным аппаратом, а в рейлингах транспортного средства имеются специальные крепежные отверстия. Для работы понадобятся:

• аэродинамический металлопрофиль;
• металлический уголок (50×50×4 мм);
• крепежные элементы (шайбы, гайки, болты);
• краска и кисть;
• сварочный аппарат;
• защитная маска для глаз и органов дыхательной системы.

Алгоритм действий таков:

• нарезаем профиль необходимой длины, учитывая то, что по бокам будет привариваться уголок;
• уголок нарезаем на куски по 25 см, на нем отмечаем и высверливаем отверстия для крепежа;
• свариваем профиль и уголки;
• зачищаем сварные швы, отверстия обрабатываем антикоррозийным средством;
• окрашиваем готовую конструкцию (лучше делать это через некоторое время после сварки, иначе краска быстро отслоится);
• после высыхания краски можно приступать к монтажу.

Весь процесс занимает около 2-3 часов времени, а монтаж готовых поперечин – не больше 15 минут.

Бывалые автомобилисты подсчитали, что самостоятельное изготовление поперечин на рейлинги обходится в 2-3 раза дешевле, нежели приобретение готовых. А при правильном подходе их качества и внешний вид ничем не уступают фабричным устройствам.

Похожие публикации

Предназначение верхнего багажника

Багажник Renault Duster состоит из 2 поперечных дуг, оборудованных креплениями. Элементы изготовлены из стальной профильной трубы квадратного или прямоугольного сечения с пластиковым покрытием. Алюминиевые изделия имеют аэродинамический профиль. Такая конструкция дуги уменьшает сопротивление воздуха при движении.

Устройство предназначено для перевозки: габаритных строительных материалов, спортивного инвентаря (велосипедов, лыж и др.) и крепления аэробокса. Некоторые модели имеют на поперечинах специальные Т-образные пазы для монтажа устройств, обеспечивающих фиксацию перевозимых предметов.

Это дает возможность использовать всю длину поперечины и установку нескольких креплений.

Кроме конструкции на рейлинги для перевозки габаритных грузов можно использовать экспедиционный багажник. Он устанавливается и крепится на продольные дуги. Поперечины в этом варианте не используются. Устройство можно монтировать на Рено начиная с 2013 г. выпуска. Багажник имеет размеры 1520×1200×150 мм и крепится на 4 опоры. Этого достаточно для перевозки 100 кг груза, с учетом, что вес устройства составляет 20 кг.

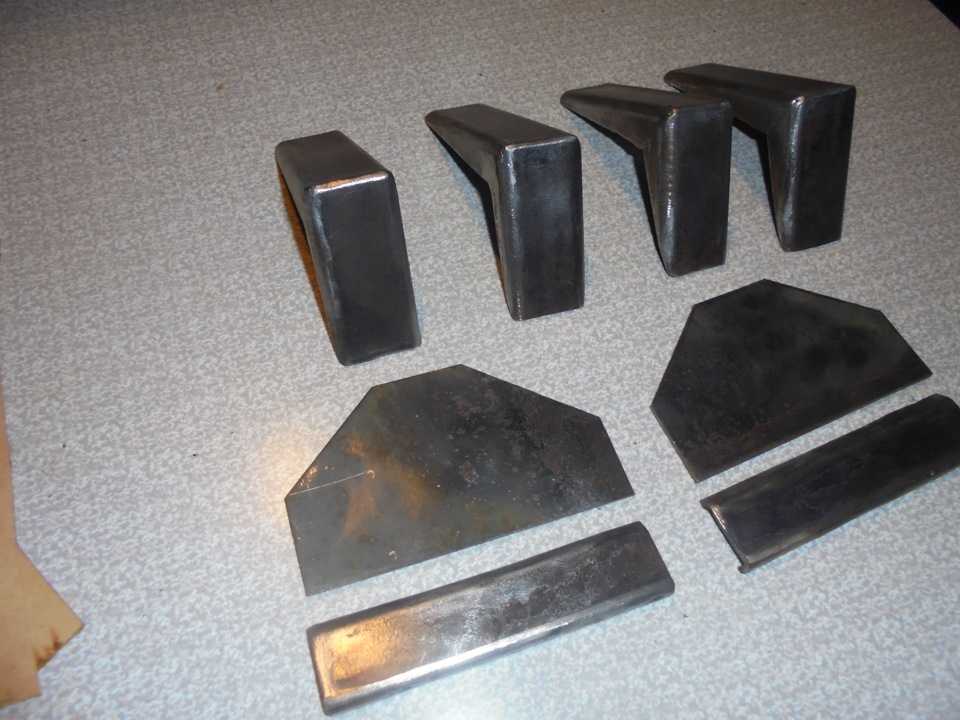

Изготовление крепежей

Простейший способ изготовить самому крепления – переделать хомуты для крепления глушителя практически от любого автомобиля. Они выглядят как плоская скоба с одной стороны и дуга, огибающая трубу с другой. Нам нужно отпилить лишнее, чтобы осталась плоская пластинка. Она будет плотно прилегать к поперечинам и рейлингам, осуществляя надежное крепление. Чтобы хомуты не выделялись их желательно покрасить в тот же цвет, что и багажник – вид будет более приятный.

Если нет желания мудрить с хомутами, то можно использовать для этого П-образные скобки с резьбой. А вместо обычных гаек надеть барашки, которые можно будет быстро откручивать и закручивать. Такое решение заметно ускорить процесс монтажа багажника.

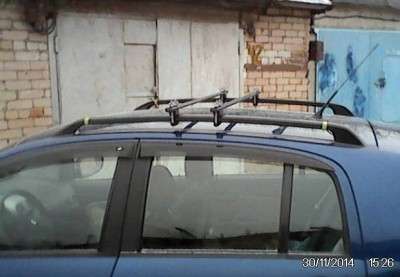

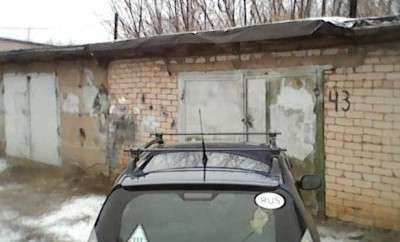

Поперечины на рейлинги своими руками

Вот хотелось мне поперечины на рейлинги поставить… В общем решил проблему таким образом: — купил в магазине мебельной фурнитуры профили на которые плечики вешают. Ну, чем не аэродинамические поперечины?

Бывают вот такие профили, они наверное попрочнее будут. У меня пустотелые внутри. Но все равно сильно нагружать поКИМОшу нельзя, кило 40-50 максимум. — там же продаются и заглушки, а еще они есть в офисных стульях, дабы паркет ножками не зацарапать ))) Вынимаются очень легко)) — в инструментальной лавке, в отделе крепежа, купил U-образные болты, к ним барашки, но можно и гайки…

длины передней поперечины и задней разные, дырочки для них сверлим тоже по месту с учетом ширины рейлинга, U-образного болта и его сечения…

Тут все видно, даже цвет подобрал, блестючий ржавеет… Красил сам

Мягкая пористая трубка одевается снизу под рейлинг

жесткая резинка ложится на рейлинг

потом через отверстия одевается поперечина

и через сантех прокладки фиксируется барашками

Как мера безопасности.

от метра

И ещё хочу отметить один момент, если вы решили купить грузовой автомобиль или автокран, то хочу порекомендовать отличную компанию, которая занимается именно этим. Любая спецтехника теперь ближе к вам, заходите, выбирайте и заказывайте.

Автор; Говоруха Валерий г.Оренбург

Источник

Разновидности багажников

Как установить конструкцию

Существуют 3 типа монтажа багажника на УАЗ: на рейлинги (дуги), на водостоки и прямо на крышу. Выбор конкретного способа зависит от того, какой у вас автомобиль. У Патриота есть штатные дуги, у 469, Хантера и «буханки» корзину устанавливают на водостоки или крышу. Рассмотрим каждый вид монтажа подробнее.

Установка багажника на дуги

При монтировании экспедиционника следует учесть, что он достаточно тяжелый (25–35 кг) и для монтажа лучше привлечь напарника. Автобагажник следует расположить таким образом, чтобы кронштейны ровно сели на дуги. Далее надо затянуть болты кронштейнов. Место соединения рейлингов и багажника должно быть прорезиненным. Резина не дает устройству сдвигаться, а кроме того защищает дуги от царапин. К новым покупным изделиям, как правило, прилагается инструкция по монтажу, что существенно упрощает процесс.

Установка багажника на водостоки

Внедорожники УАЗ, как многие другие отечественные авто, имеют на крыше специальные пазы, называемые водостоками (иностранные автопроизводители от них в основном отошли). Именно в этих самых выемках можно хорошо закрепить багажник. Крепеж производится специальными г-образными кронштейнами. Данный метод, так же как и предыдущий, не сопряжен с нарушением конструкции крыши, поэтому тоже широко востребован. Минусом является невысокая надежность фиксации: не исключена вероятность вырывания конструкции при сильной нагрузке.

Крепится заводское устройство на водостоки примерно так же, как и на рейлинги. Разберемся, как выглядят кронштейны для монтажа к водостокам, если багажник у вас самодельный. Для начала нужно выбрать толщину стали, которой изготовлены кронштейны. Предпочтительная толщина в промежутке между 2 и 4 мм. Потребуются три вида элементов:

• г-образные кронштейны;
• опорные пластины;
• прижимные планки.

Приготовленные детали нужно присоединить к конструкции и произвести установку экспедиционника на водостоки. Монтаж такой же простой, как в случае с рейлингами. Единственный момент, который нужно учесть – это необходимость установки резиновых проставок между водостоками и кронштейнами, чтобы не повредить кузов машины.

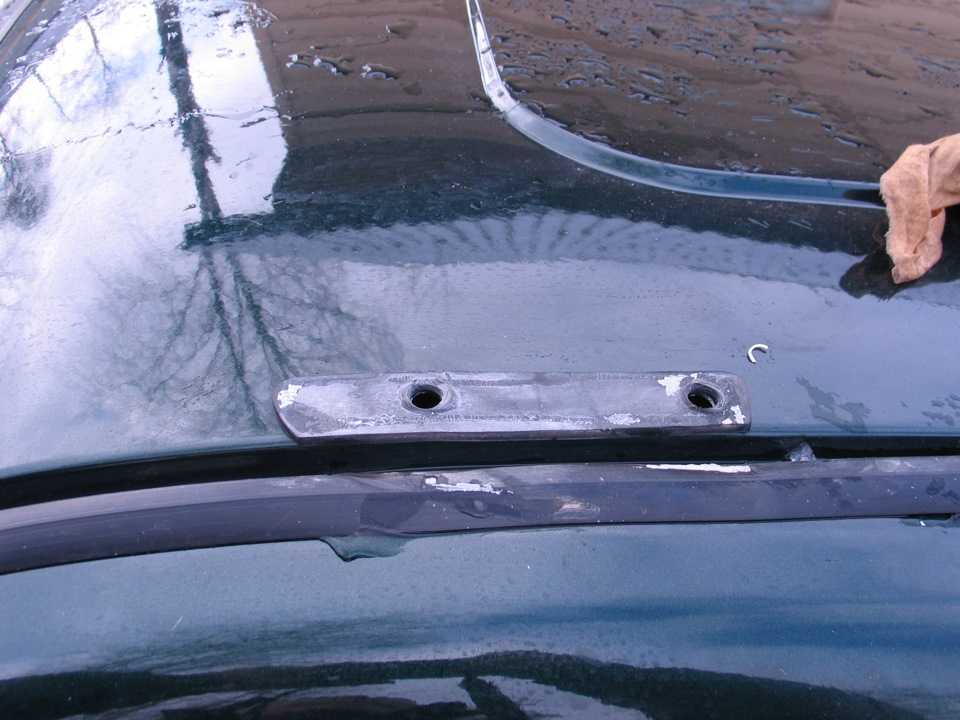

Установка багажника прямо на крышу

Такой монтаж изделия считается наиболее надежным, так как вероятность того, что багажник отпадет, практически ровна нулю. Недостатком является необходимость просверливать кузов. Для того чтобы это сделать, требуется снять обшивку крыши в салоне. Затем следует разметить отверстия соответствующего диаметра под болты и просверлить их.

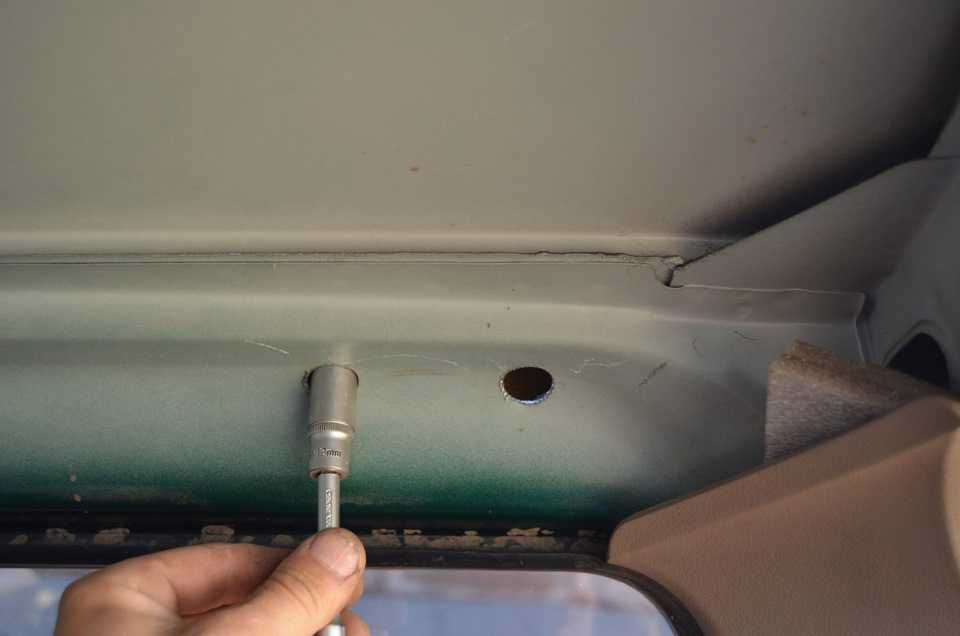

Для сверления нужно выбирать ту часть крыши, где есть усиление (ближе к краю). Изнутри (во внутренней раме) отверстия высверливаются шарошкой. Это необходимо для фиксации багажника гайками.

На месте креплений устанавливаются резиновые проставки, препятствующие повреждениям краски и возникновению коррозии. Резинки стоит обработать герметиком. Крепление производится гайками из салона. По завершении снятая обшивка возвращается на место. Аналогичным образом устанавливаются и неродные рейлинги.

УАЗики зачастую используются для поездок на дачу, пикник, рыбалку, охоту или для работы. Как правило, это сопряжено с необходимостью брать с собой массу объемных предметов. Без багажника на крыше автомобиля при этом сложно обойтись. А установив экспедиционник – приобретенный в магазине или самодельный – вы превращаете свой внедорожник в настоящий грузовик, позволяющий брать с собой уже всё, что заблагорассудится.

Какие плюсы

1. Возможность перевозить ношу весом около 110 кг, при этом, не травмируя гладкую крышу.
2. Ценовой диапазон значительно ниже по сравнению с тем же самым прицепом.
3. Груз надежно закреплен, поэтому бояться за него не стоит.
4. Можно придумать множество других приспособлений.
5. Какой бы не была ноша, она не будет мешать смотреть на дорогу при передвижении.

Несколько лет назад выбор был небольшим, выпускались универсальные багажники, которые подходили к любой марке автомобиля, как к седанам, так и внедорожникам, и крепились при помощи водостока. Сейчас технологии ушли вперед, следовательно, выбор стал более разнообразен и широк. Можно выбрать зарубежного производителя, если вы больше доверяете Западу, а можно попробовать поработать с отечественным производством. На вкус и цвет, как говорится

Сейчас, в первую очередь, обращается внимание на способ крепления и применяемые материалы. Это может быть алюминиевый сплав или нержавеющая сталь, а так же пластик, но прочный

Дополнительный отсек для перевозки вещей может быть индивидуальный или подходящий для всех машин.

Советы по эксплуатации и ремонту

Что надо знать перед покупкой

К настоящему моменту багажники на рейлинги выпускают разные фирмы для многих современных автомобилей. Так называемый экспедиционный багажник стоит зависимо от бренда и размеров. На абсолютно любой даже самый требовательный вкус можно купить в магазинах, которые сотрудничают с французской моделью Рено Дастер. В таких магазинах представлен большой перечень торговых марок, в частности: Ficopro, или Thule, также не менее популярны Nord, и компания Lux, и с продукцией хорошего качества Pt Group и так далее. Широко сейчас в ассортименте на стендах представлены и так называемые, поперечины непосредственно на рейлинги, подобные аксессуары и крепления от различных производителей, среди которых в России самыми популярными сейчас являются lux и отечественный атлант.

Резка и сварка

Поперечины для рейлингов продаются в специализированных автомобильных магазинах.

Если не удается подобрать поперечины нужной длины, их будет необходимо обрезать. Комплект поперечин, как и боковин, состоит из двух изделий. Для распределения веса на 8 опорных точек лучше всего покупать два комплекта.

Поперечины крепятся к каркасу, состоящему из той же профилированной трубы и повторяющий периметр крыши конкретного автомобиля, при помощи сварки. Таким образом получается нижнее основание, которое должен иметь багажник на рейлинги своими руками (ВАЗ-2111 или любой другой модели).

После чего точно таким же образом выполняется верхняя площадка

Очень важно, чтобы обе конструкции в точности соответствовали друг другу по размерам. Скрепить две половинки багажника между собой целесообразнее всего при помощи все той же сварки

Важно сразу же после остывания металла зачистить сварные швы.

Нужен ли багажник на крыше

Не на всех современных машинах установлен дополнительный экспедиционный багажник, однако, это очень важная и полезная деталь автомобиля. Обычно о ней вспоминают, когда требуется перевезти крупногабаритный объект. Владельцы машин с типом кузова «купе» или «седан» будут вынуждены нанимать грузоперевозчиков, если необходимо купить строительные материалы для дачи или гаража, ведь доски и трубы попросту не уместятся в багажник. Даже обычный велосипед можно уложить в штатное багажное отделение далеко не каждого автомобиля. Кто-то может возразить, что для этих целей есть прицеп. Но управление таким транспортным средством требует определённых навыков вождения, да и прицеп имеется не у каждого. Выходом из подобных ситуаций станет приобретение или самостоятельное изготовление багажника на крышу автомобиля.

Подобные багажники можно разделить на две категории:

Первые более компактны и имеют привлекательный внешний вид. К тому же они защищают ваши вещи от пыли, дождя, снега и даже яркого солнца. Однако они способны вместить в себя куда меньше вещей, чем дуги-поперечины, да и изготовить их самостоятельно практически невозможно.

А вот второй вариант больше функциональный, к тому же его несложно сделать своими руками.

Современные производители всё чаще выпускают комбинированные виды багажников. Так, например, в одной конструкции можно совместить бокс и держатель для велосипедов и другого спортивного инвентаря. При желании вы можете приобрести такие приспособления в специализированных магазинах, но их изготовление своими руками практически невозможно.

Рекомендации по выбору – как найти оптимальный вариант?

Из-за разнообразия предназначений, особенностей конструкции, цены и производителей появляется значительная путаница при выборе рейлингов. Для приобретения качественного устройства следует предпочитать продукцию известных фирм: Fico, Noble, Winbo и «Атлант». В магазинах могут быть представлены эксклюзивные модели конструкций от известных брендов из Италии Ficoi и Altera. Ценовая категория этих производителей несколько выше, колеблется в пределах 15–30 тыс. рублей.

Всё же имя производителя не является единственным критерием выбора, так как есть и другие важные характеристики:

С таким изделием несложно закрепить даже самые громоздкие и габаритные грузы

конструкция креплений. Нужно подбирать варианты с максимальной сходностью заводских креплений

Стоит обращать внимание на материал фиксаторов, обязательно он должен быть надёжным и прочным. Металлические модели более надёжны, но обязательно должна быть нанесена антикоррозийная защита;
выдерживаемая нагрузка

Здесь большую роль играет не только тип материала, но и его качество. У каждой группы установлены свои показатели прочности. Если превысить предельное значение, скорее всего, произойдёт поломка рейлингов, а дополнительно помнётся крыша. При отсутствии соответствующих данных лучше приобрести другую модель;
внешний вид. Дизайн, размеры и оптимальная форма могут отличаться на основании визуальных предпочтений и вида транспортируемого груза. Предпочтительно покупать универсальные варианты, которые можно использовать для разных задач. Цветовая гамма рейлингов сильно разнится, предпочтение лучше отдать подходящему цвету кузова, из нержавеющей стали или взять универсальные чёрные рейки. Стоит понимать, что внешний вид машины может не только улучшиться, но и ухудшиться.

Существует свыше 7 видов багажников, но самым популярным направлением является бокс из пластика. Он универсален и подходит для любой машины.

Как установить

Рейлинги, устанавливают профессионалы, однако если нет возможности доверить мастерам монтаж поперечин, то эту операцию можно выполнить самостоятельно. Перед тем, как закрепить поперечины, потребуется выполнить ряд подготовительных операций:

1. Внимательно изучить крышу авто на наличие креплений для поперечин.
2. Демонтировать защитные заглушки, которые установлены в крепления. Детали оттягивают в сторону (направление указывается на самих заглушках), далее тянут вверх.
3. Освобожденные отверстия чистят от пыли и грязи, обезжиривают стенки, и наносят на площадь всей поверхности герметик на основе силикона. В противном случае, влага будет попадать через оставшиеся щели, непосредственно в салон автомобиля.

После завершения подготовки, можно установить рейлинги на крышу автомобиля:

1. Места крепления поперечин, а также поверхность крыши очищаются от грязи и обезжириваются.
2. С потолка внутри салона демонтируется обшивка.
3. В кузове сверлятся отверстия. Перед выполнением этой операции, потребуется решить, продольные или поперечные рейлинги будут установлены на автомобиль. Расположение отверстия для крепления, нужно обозначить заранее.
4. Чтобы нее повредить краску на потолке горячей стружкой, незащищенные участки закрывают малярным скотчем.

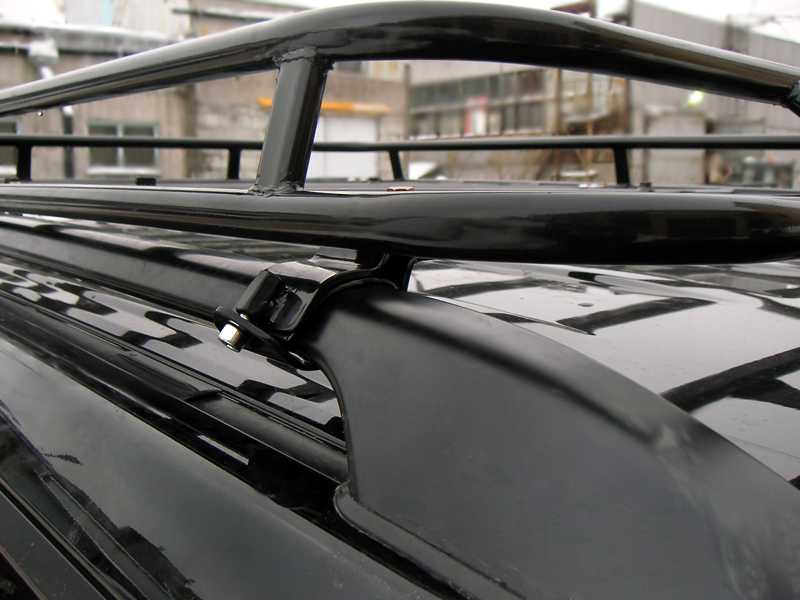

5. После подготовки отверстий, устанавливают поперечины, которые крепятся на штатных болтах.

Резка и сварка

Поперечины для рейлингов продаются в специализированных автомобильных магазинах.

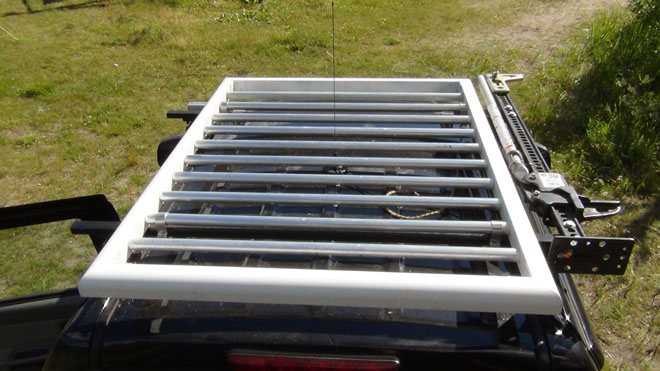

Поперечины крепятся к каркасу, состоящему из той же профилированной трубы и повторяющий периметр крыши конкретного автомобиля, при помощи сварки. Таким образом получается нижнее основание, которое должен иметь багажник на рейлинги своими руками (ВАЗ-2111 или любой другой модели).

После чего точно таким же образом выполняется верхняя площадка

Очень важно, чтобы обе конструкции в точности соответствовали друг другу по размерам. Скрепить две половинки багажника между собой целесообразнее всего при помощи все той же сварки

Важно сразу же после остывания металла зачистить сварные швы.

Приборы дополнительного обустройства

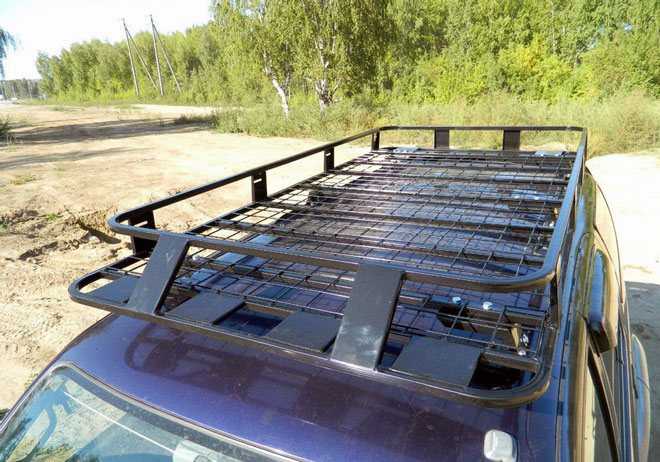

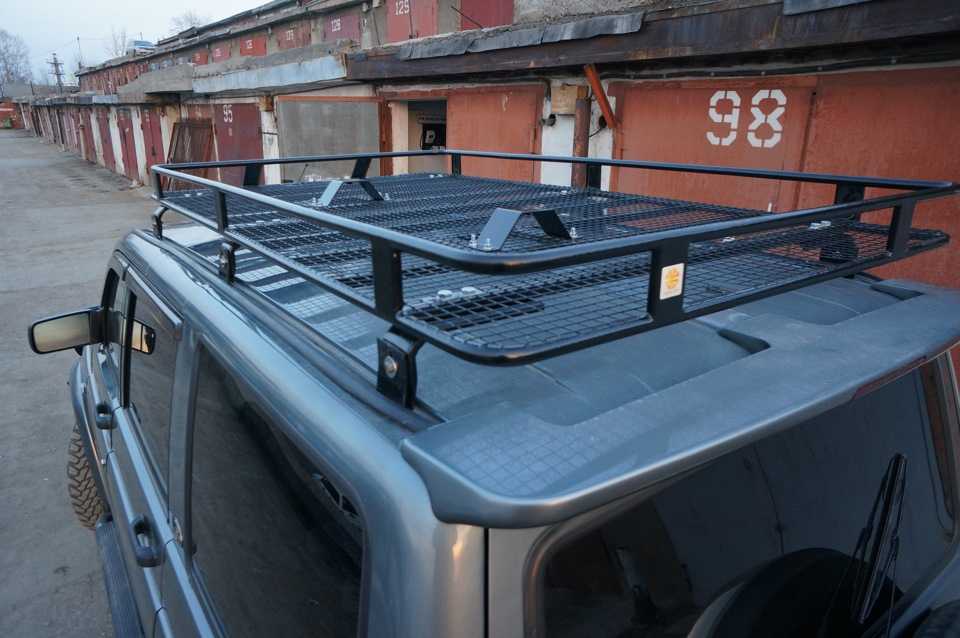

Кроме того, что обустройство экспедиционного багажника необходимо для обеспечения салона авто свободным пространством, оно еще позволяет решить ряд сопутствующих и важных задач. Придать багажнику на крыше другие функции поможет использование и монтаж дополнительного оборудования с самыми разными эксплуатационными возможностями.

Варианты дополнительной оснастки:

• на экспедиционный багажник дополнительно устанавливают противотуманные фонари, что сделает дорогу более освещенной;
• дополнительный комфорт при езде придаст установленная на багажнике антенна радиостанции;
• закрепить на внутренние/внешние борты багажника можно хайджек и лопату – они могут пригодиться в дороге;
• можно поставить на экспедиционный багажник веткоотбойники, обеспечивающие сохранность ветрового стекла от вероятных повреждений при езде по лесу (обустройство самого багажника помогает защитить крышу авто от возможного падения дерева сверху).

Таким образом, напрашивается вывод, что сделать багажник своими руками может каждый автомобилист, решивший закрыть вопрос о нехватке места для транспортировки грузов и сохранности авто. Тщательно продуманный и грамотно рассчитанный багажник позволит перевозить значительные по весу и габариту грузы. При точных технических расчетах он не создаст вибрации или свистящих шумов при скоростной езде.
