Что такое бендикс в стартере

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

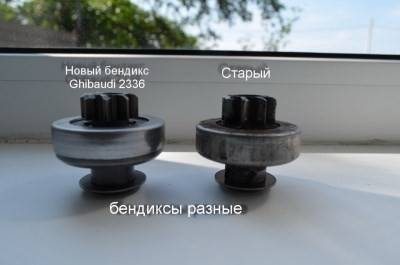

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Мне нравится1Не нравится2

Экскурс по брендам

Выбирая неоригинал, обращайте внимание на продукцию следующих компаний:

• Bosch (Германия) – компания, не нуждающаяся в представлении. Может похвастать широкой номенклатурой обгонных муфт. Если вы не нашли оригинал, то наверняка найдете аналог производства Bosch;
• Zen (Бразилия) – известный производитель комплектующих для автомобильных стартеров и генераторов. Цены на бразильские бендиксы очень демократичны, а сами изделия выполнены на должном уровне;
• Behr-Hella (Германия) – выпускает запчасти высочайшего качества. В отличие от Bosch, не может похвастать столь же богатой номенклатурой бендиксов;
• Magneti Marelli (Италия) – выпускает отличные бендиксы, часть из которых идет прямо на заводы нескольких автоконцернов. Покупая итальянскую запчасть, вы фактически покупаете оригинал. Цена за продукт такого качества весьма демократична;
• Valeo (Франция) – является поставщиков оригинальных деталей для нескольких автоконцернов. В упаковке с названием компании автолюбитель можно найти отличные бендиксы, которые отъездят более 100 тысяч километров без поломок.

Покупать бюджетные бендиксы от малоизвестных производителей категорически не рекомендуем. Даже недорогая муфта от бразильской Zen может с легкостью отъездить 100 тысяч километров. Рациональна ли будет экономить, покупая еще более дешевый стартер, говорить сложно. Самый простой вариант – просто взять бендикс фирмы Bosch.

Ремонт бендикса стартера своими руками (фото и видео).

Что такое бендикс (обгонная муфта)?

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

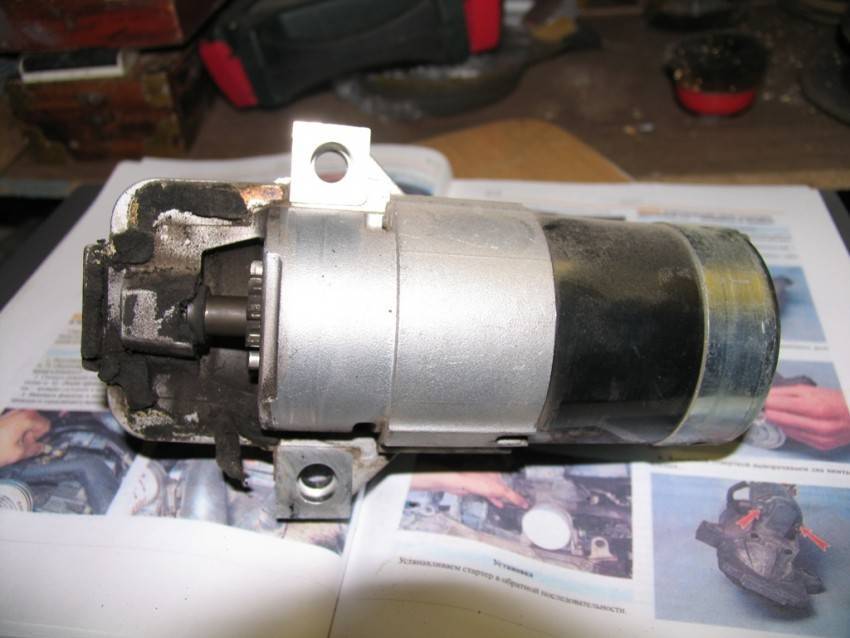

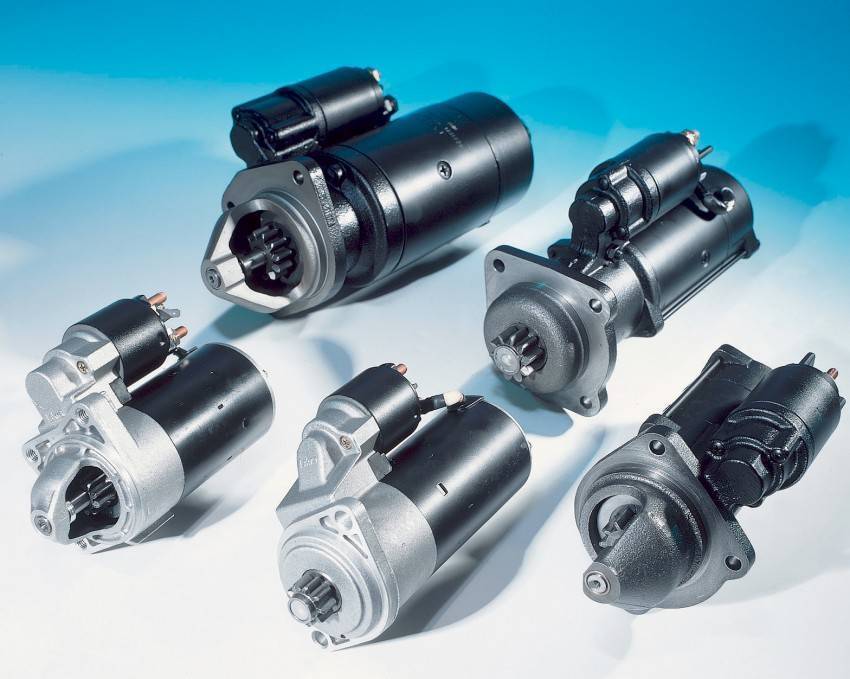

вот так выглядит стартер:

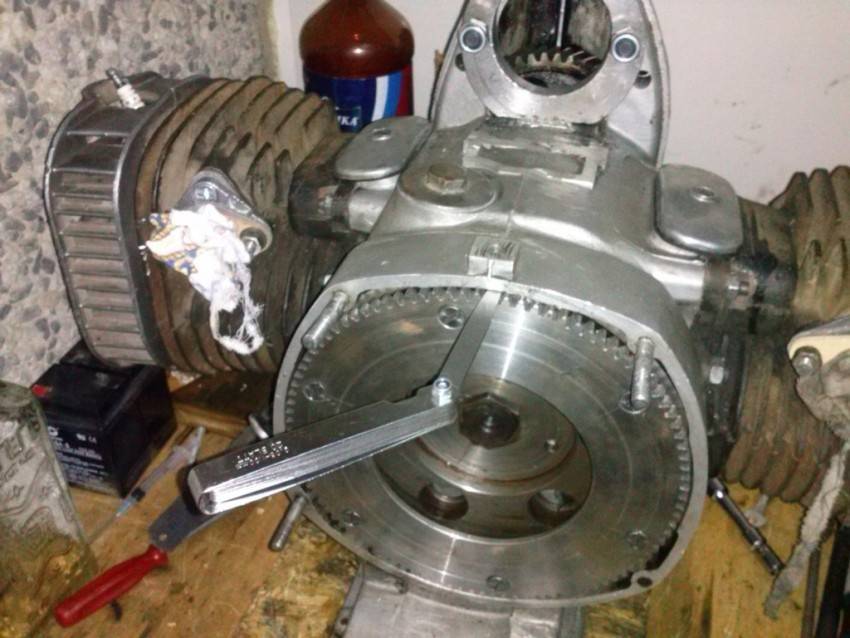

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

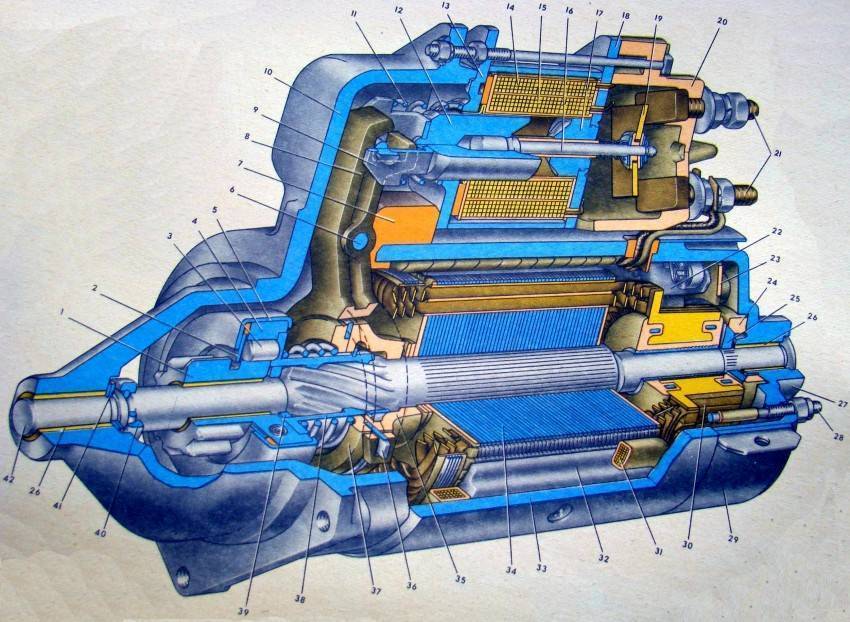

Устройство бендикса:

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

Визуально неисправность бендикса проявляется вот так:

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

Потеря упругости пружин.

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.

Износ роликов.

Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.

Замасливание.

Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.

Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:

Заключение.

На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей

Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая

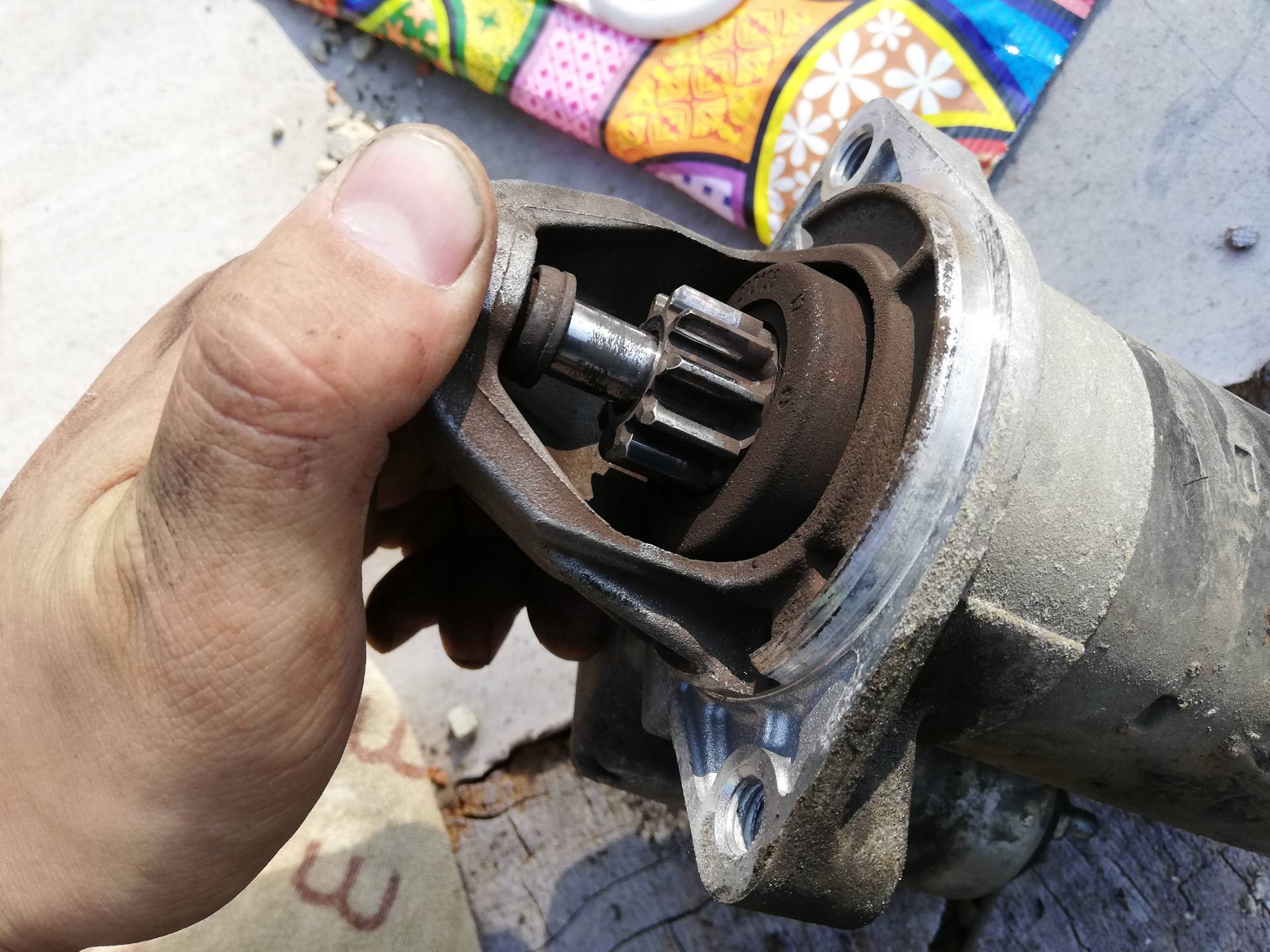

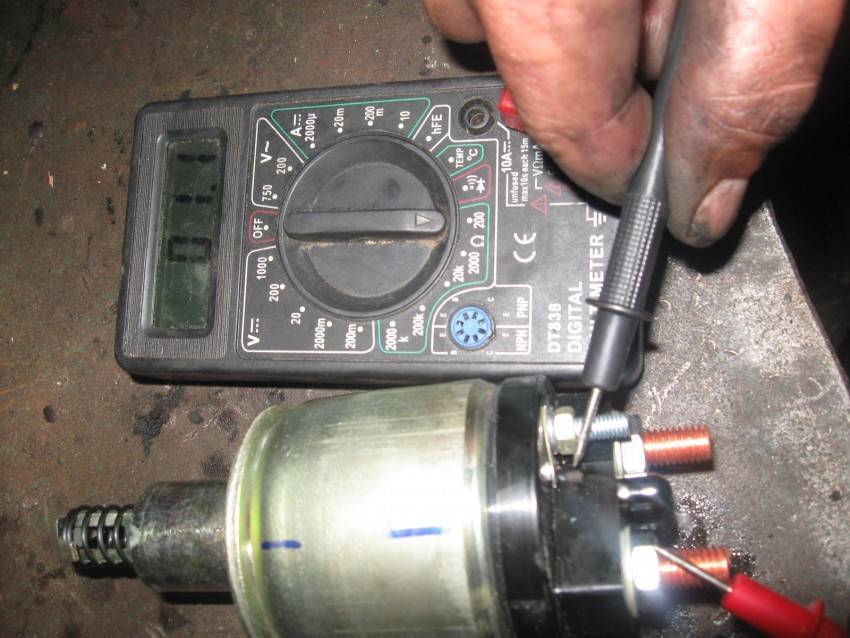

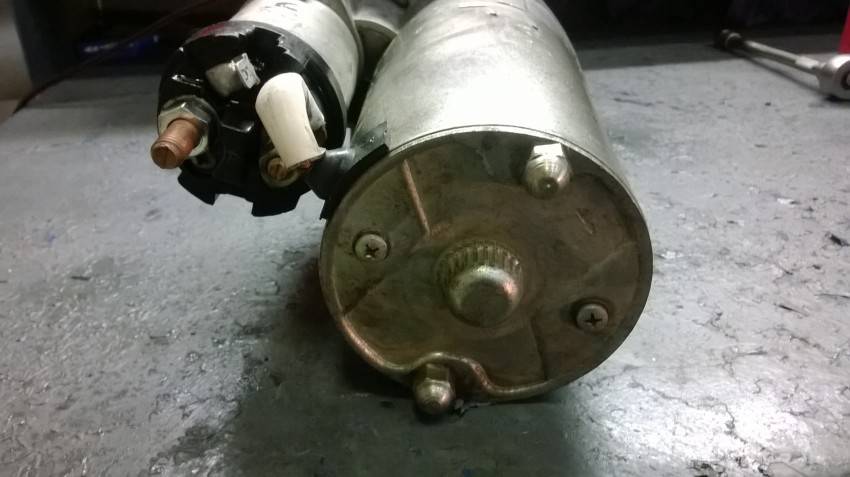

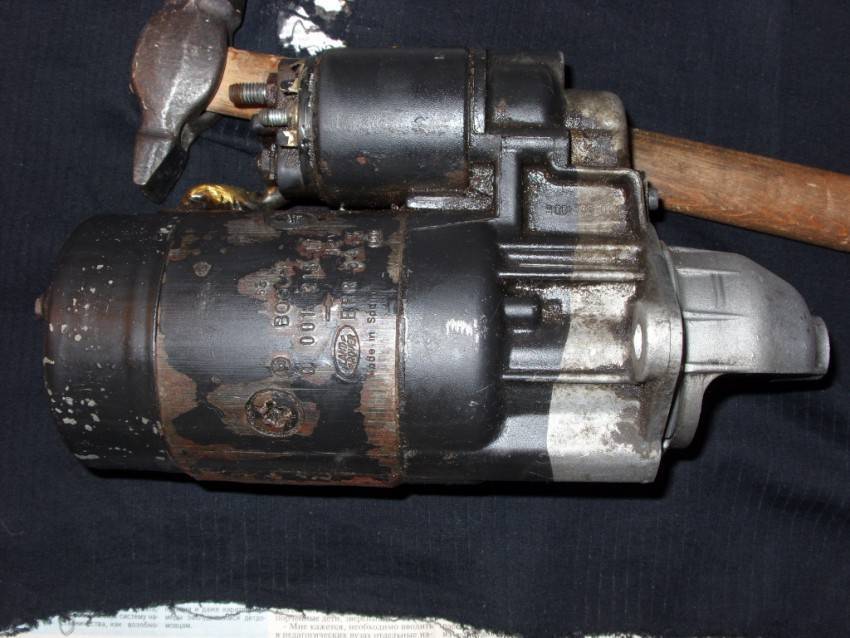

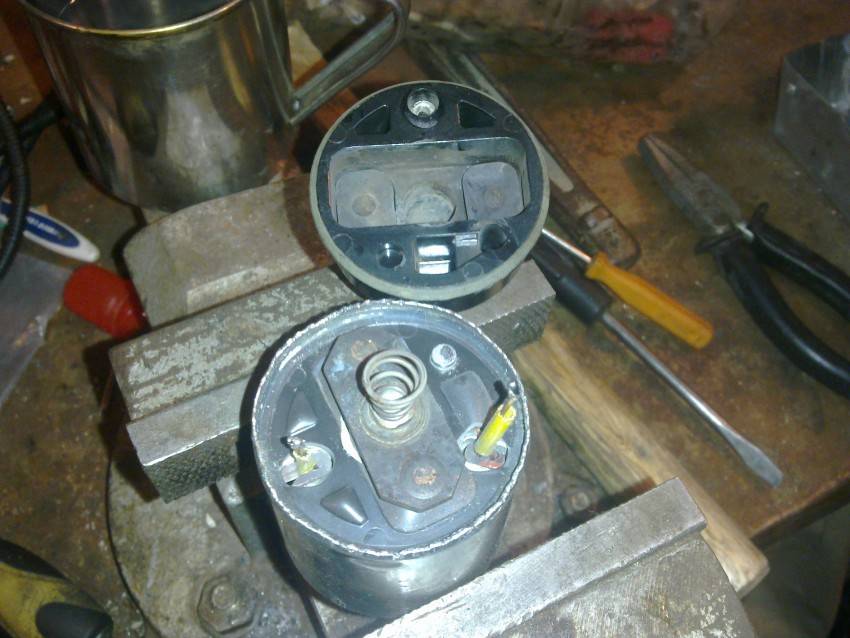

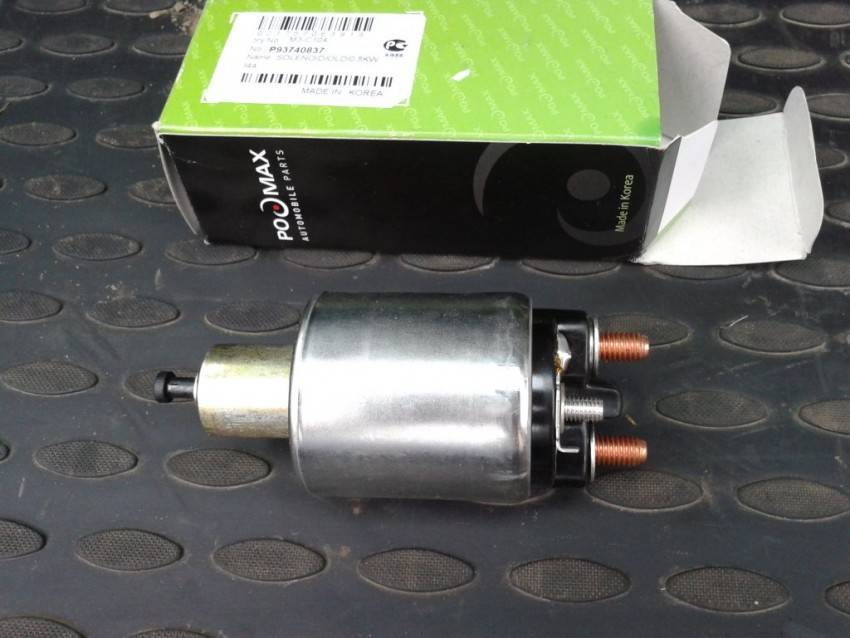

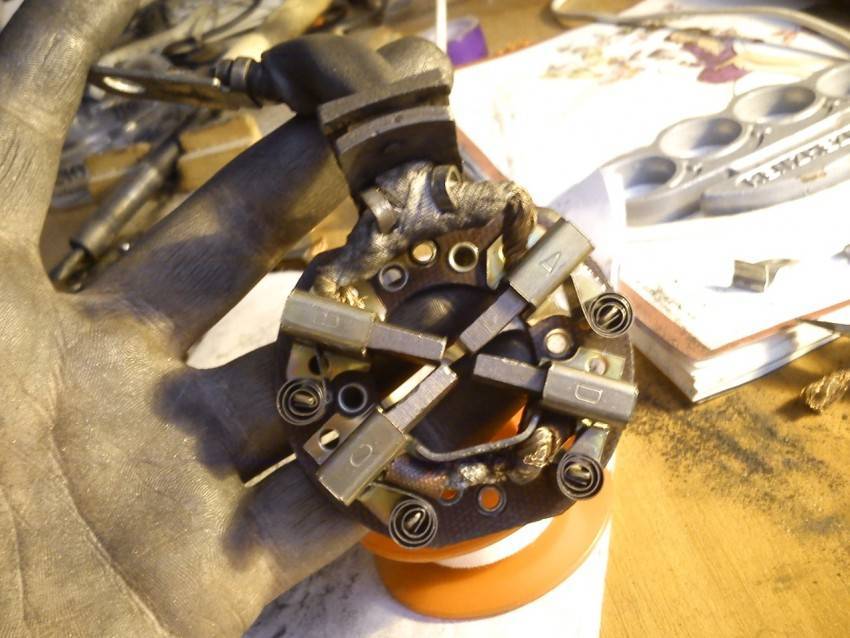

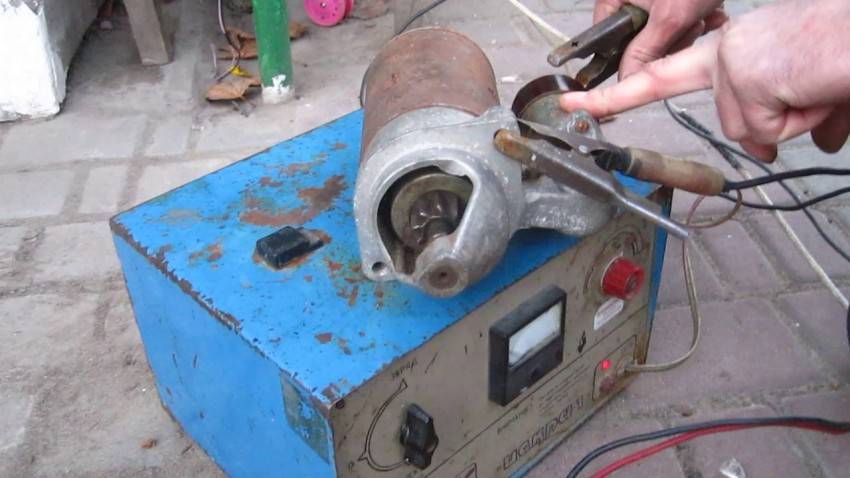

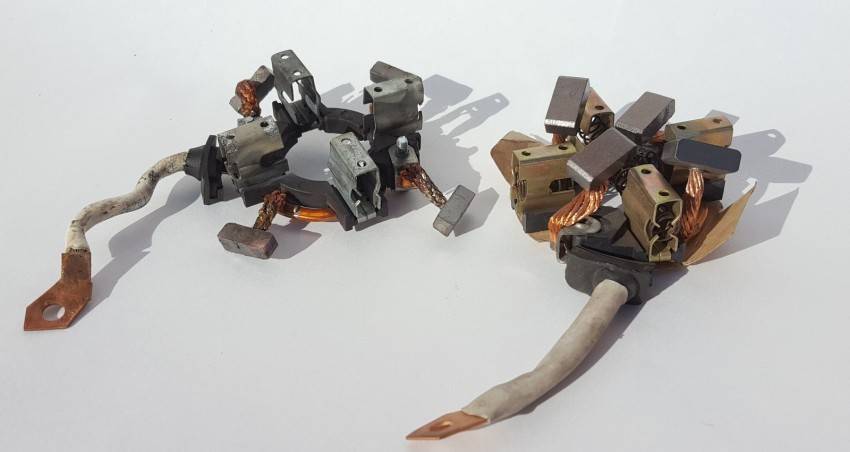

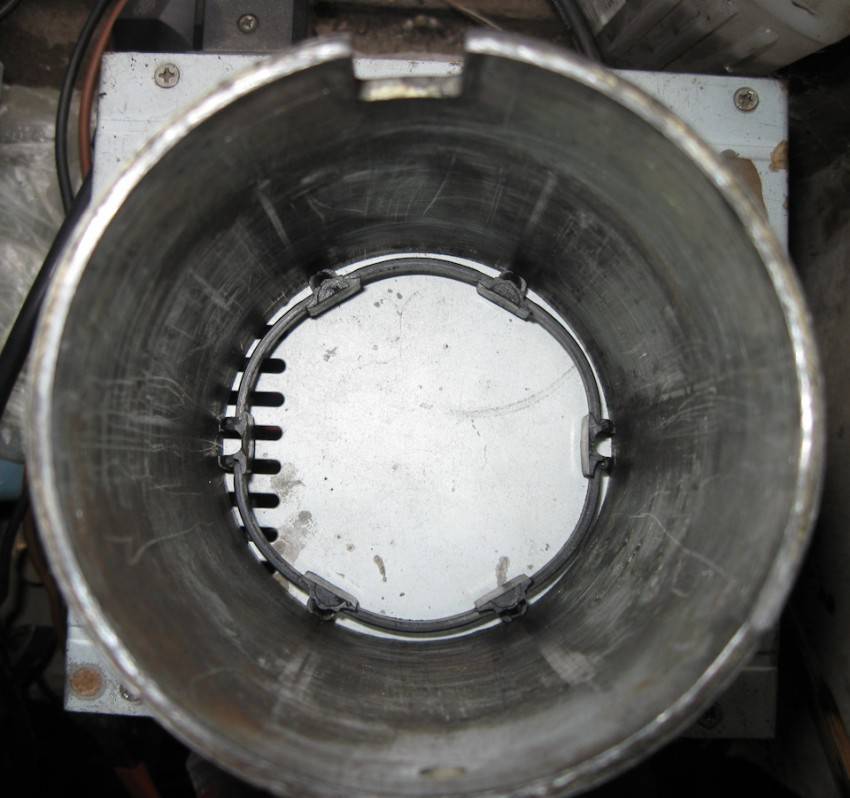

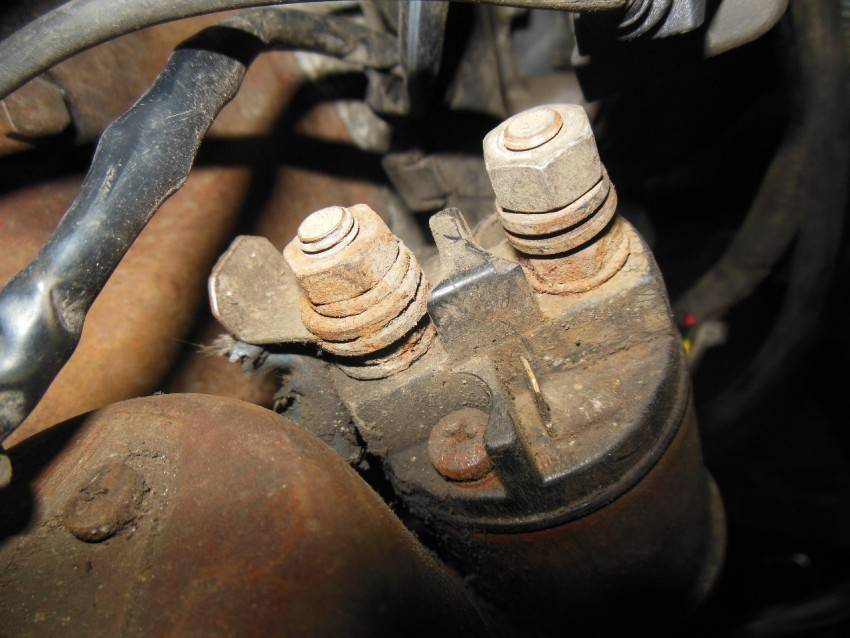

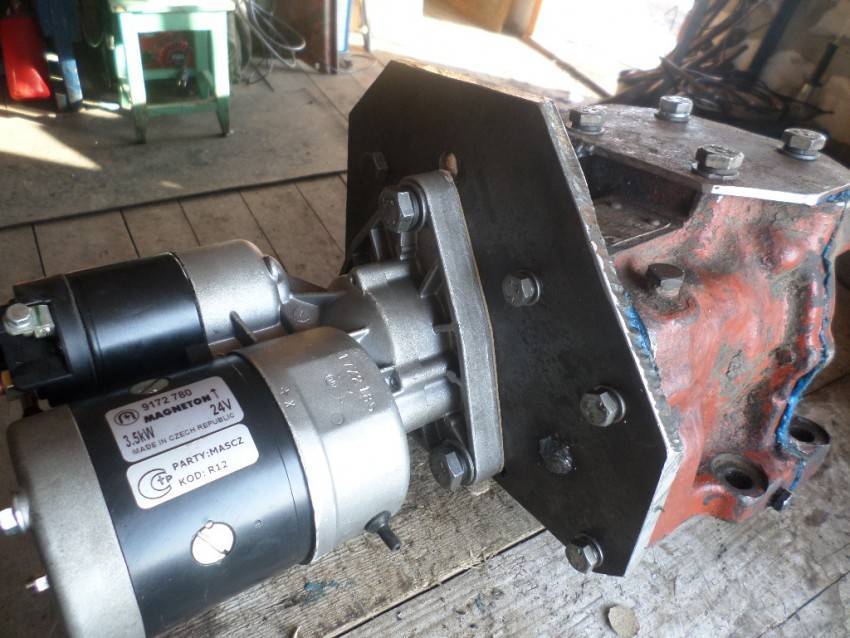

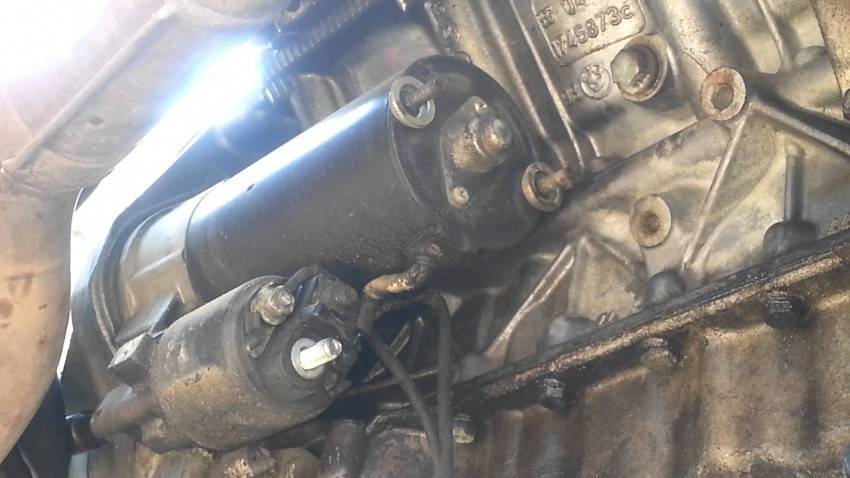

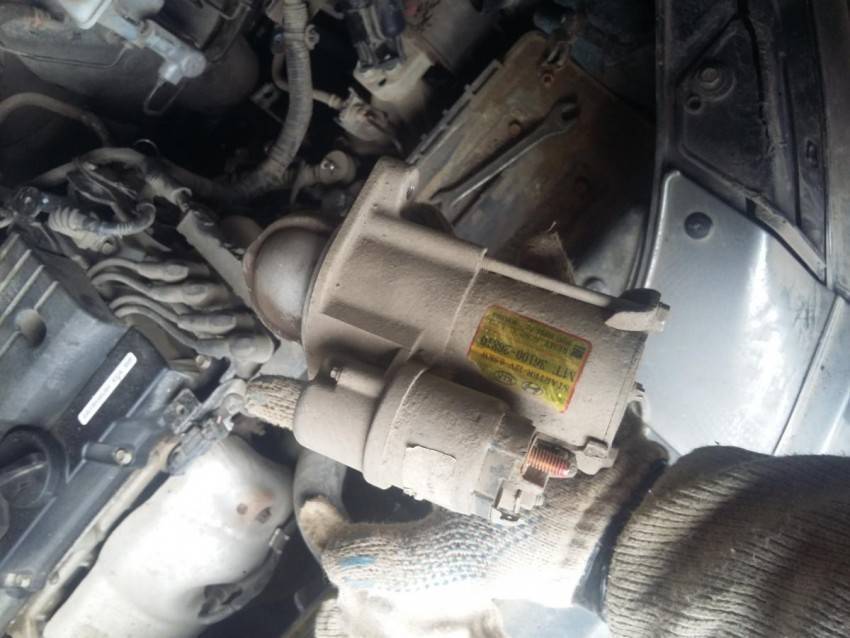

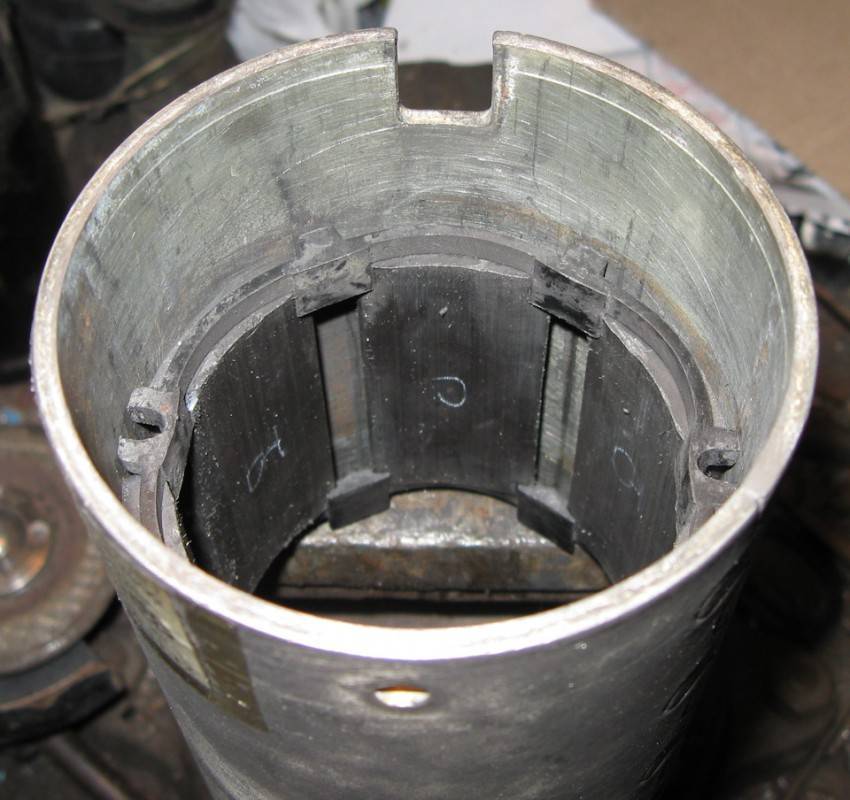

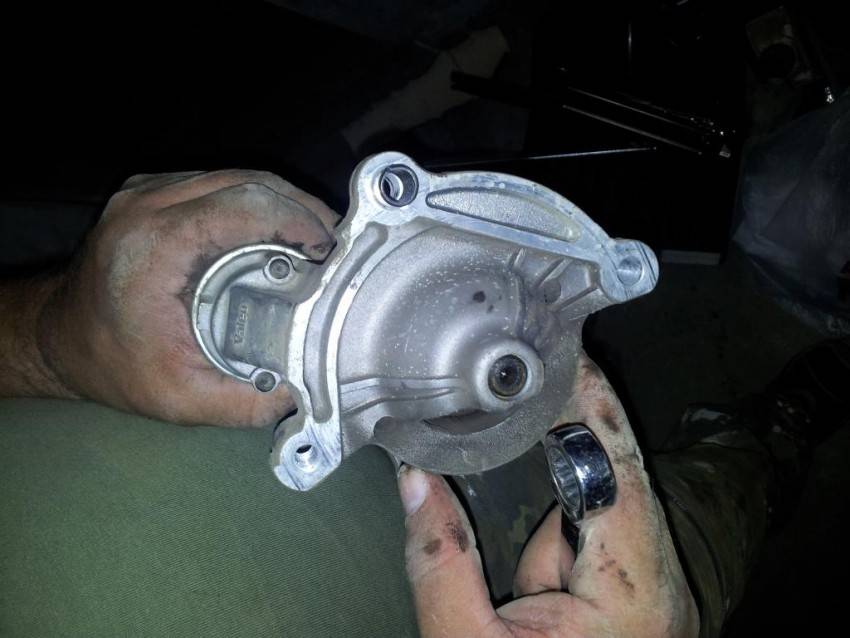

Фото ремонта стартера своими руками
