Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

Теперь черед за поперечной балкой. Установить ее довольно легко;
Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
Завершается установка механической части буксирным крюком.

Что дает установка блока

Установив БСФ, вы получите:

слаженную работу электронного блока управления машины и автоприцепа;
возможность осуществлять контроль над поворотниками прицепа;
управление противотуманками прицепного ТС;
возможность отключения парктроника при подключении прицепа;
устойчивость электрики машины к скачкам напряжения;
полноценную защиту от короткого замыкания.

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

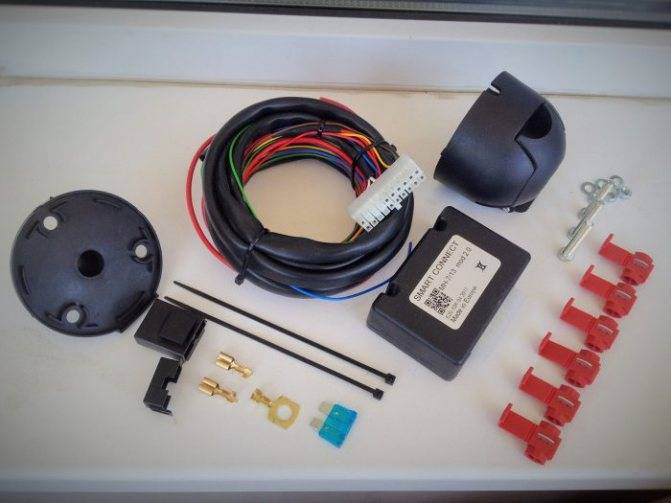

Вам понадобится Смарт-Коннект, если:

Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру

Это тоже указывает на необходимость наличия блока;
Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу

Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

Принцип работы

Электрику автофаркопа и БСФ нужно подключать обязательно параллельно, используя обжимные качественные клипсы. Учтите, что подключение осуществляется непосредственно к согласовательному блоку, а не через розетку вашего автомобильного фаркопа.

Подключается БСФ к аккумуляторной батарее или питающей проводке. При этом принцип его работы будет заключаться в следующем:

смарт-коннект принимает от системы бортового компьютера соответствующую информацию;
согласовательный блок передает равномерную и дозированную нагрузку на необходимые потребители, то есть световое оборудование прицепа.

Тут нужно дополнить одним важным моментом. Нельзя брать универсальный БСФ, если в машине присутствует так называемый режим буксировки автоприцепа.

Здесь для подключения тягово-сцепного устройства к прицепному ТС (соединение фаркопа и прицепа, проще говоря) потребуется оригинальный блок. В противном случае автомобиль не сможет с помощью своего ЭБУ осуществлять управление и контроль над электрооборудованием прицепа.

Из востребованных моделей блоков пользователи отмечают следующие:

Flash-Fa Pro;
Bosal (Бозал);
Artway SC100.

Их цена приемлемая, то есть серьезных затрат на эксплуатацию автоприцепа не потребуется. Зная артикул товара, без проблем закажете с доставкой через Интернет. Способ покупки уже выбирайте сами. Главное, чтобы БСФ подходил вашей модели автомобиля.

Советы по изготовлению и эксплуатации фаркопа

Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:

Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад.
Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол.
При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар).
Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто.

Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

https://www.youtube.com/watch?v=-3ASG94rAnE

Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:

вертикаль – до 75 кг;
горизонталь – 1,5 т.

Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.

Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.

Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.

Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.

Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.

Существует три варианта сцепного оборудования:

Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

Отверстие должно быть покрыто средством для защиты от коррозии;
При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
На этапе завершения монтажа нанести смазку на шар сцепки;
После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Следует отметить, что автопроизводитель позаботился о простоте установки, предусмотрев:

Точки крепления, снабдив их защитными заглушками;
Защищенное герметично место в багажном отсеке под вывод жгута проводов;
Самостоятельную установку фаркопа автовладельцами.

Читать далее: Mercedes A Class 2020 Двигатель Цена Характеристики Интерьер

Как подключить розетку фаркопа

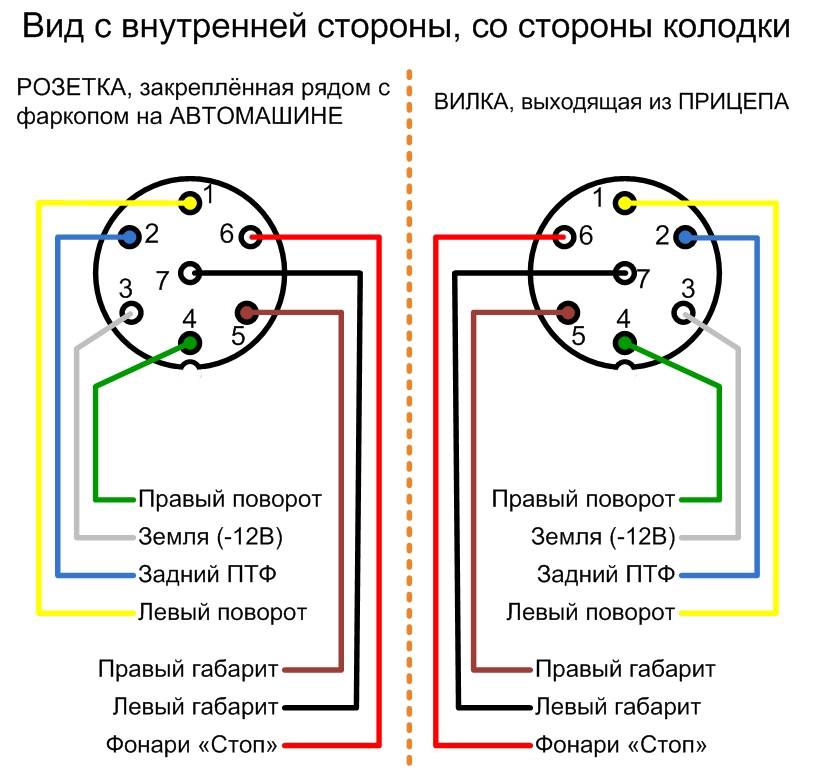

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка

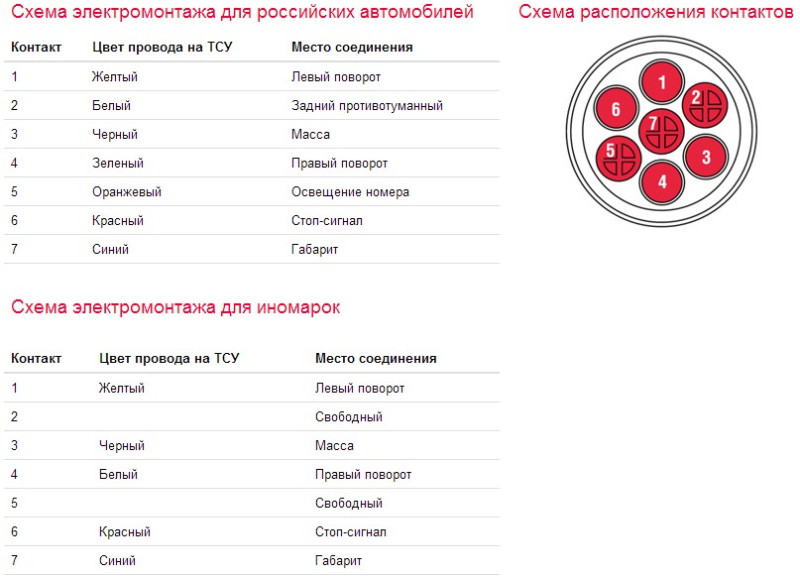

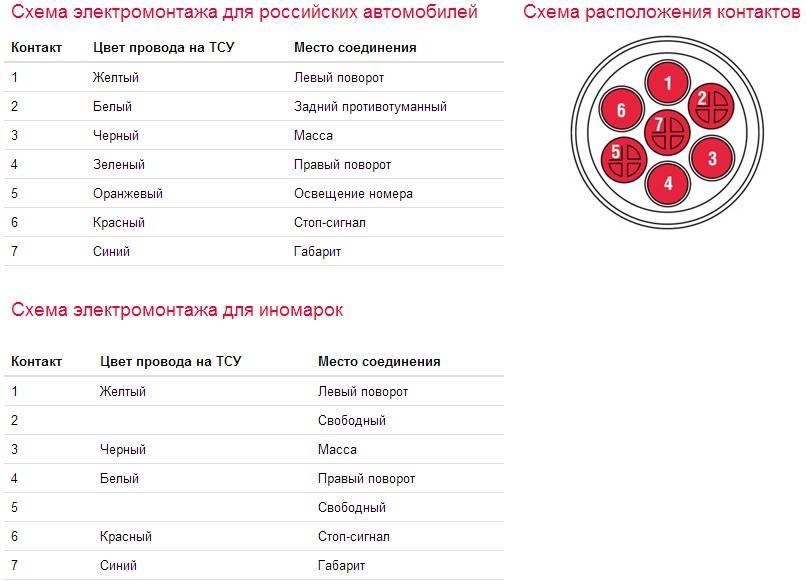

Важно, чтобы контакты не были окислены или отгнили.Распиновка розетки фаркопа 7 пин в легковых автоприцепах Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Все компоненты качественно соединены.Список лучших производителей: Bosal

Это гораздо проще, чем заменять разъём на автомобиле целиком.Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки

Все компоненты качественно соединены.Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком.Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Делаем блок согласования своими руками

Смарт-коннектор – это довольно простое устройство, которое вполне может изготовить любой автолюбитель, смыслящий в электронике и умеющий паять.

Для этого потребуются:

Плата (на нее в дальнейшем устанавливаются диоды и реле).
5 диодов (или столько, сколько вам потребуется).
5 реле (их количество должно совпадать с количеством реле).
Коробка или любой корпус, в который будет установлено устройство.

Далее, можно приступить в непосредственной сборке коннектора:

Монтируйте диоды на плату.
Установите на нее реле.
Подсоедините кабели, используя схему, указанную ниже.
Поместите готовый коннектор в корпус.
Готово.

После этого остается только подсоединить блок согласования по обычной типовой схеме.

Типы фаркопов

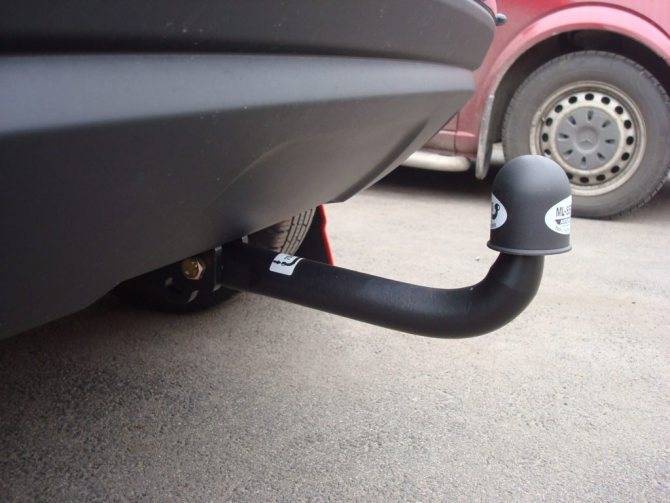

На Рено Дастер 4х4 или модификацию с одним ведущим приводом ставят ТСУ разных типов:

Фланцевое. Требует для крепления специальную площадку.
Стандартное. Может просто привариваться к кузову машины.
Съемное с рамой для установки. При необходимости его легко снять.

Нужный фаркоп в 2018-2019 гг. выпускают производители разных стран:

Bosal из Голландии;
Enganches Aragon из Испании;
Лидер-Плюс из России.

При промышленном изготовлении используется лазерная резка с компьютерными технологиями и толстолистовая сталь. Материалы и готовые изделия проходят испытания в разных условиях эксплуатации.

У фирмы Bosal крюки в вариантах исполнения А, F крепятся к балке 2 болтами, а такие разновидности, как G и N 4 – болтами отличающейся формы.

Хозяин автомобиля может выбрать подходящую форму конструкции:

Кронштейном.
Прицепным шаром.
Буксирным крюком.

Дома на колесах и большинство других современных прицепов оснащены ТСУ под кронштейн или сцепной шар.

Составные части, стоимость и советы

Существует три варианта сцепного оборудования:

Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Базовые советы при монтаже устройства фаркоп на машину:

Отверстие должно быть покрыто средством для защиты от коррозии;
При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
На этапе завершения монтажа нанести смазку на шар сцепки;
После надеть на него защитную заглушку.

А еще интересно: Как установить противотуманные фары на нива шевроле

Renault Duster dCi Дуся, моя Дуся › Бортжурнал › Подключение проводки фаркопа по Фэншую

Фаркоп установлен давно и с прицепом гоняю постоянно, но вот что то все не как не мог доделать проводку, хотелось сделать все «правильно», больше всего печалило то что надо ставить блок согласования, цена такого блока оказалась около 6 т.р., заехал к офицалам у них есть проводка с блокам на разъемах и стоит это все 10 т.р. И вот в один прекрасный день наткнулся на блок согласования который стоит 2500, паралельно с этим купил комплект проводки фаркопа от первого Дастера.

Полный размер

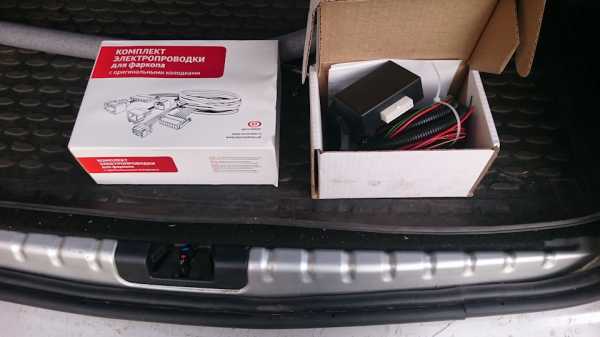

Вот что пришло

Разобрал разъемы и выполнил

Полный размер

процесс установки занял не более часа и это я делал все размеренно и не торопясь.

Полный размер

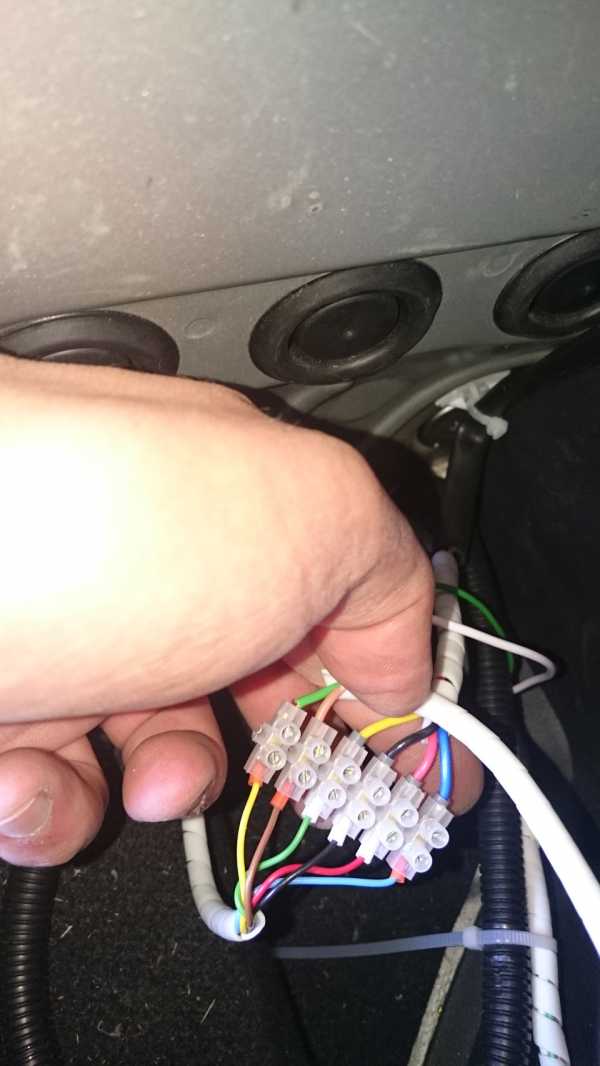

Тройнички в действие

Полный размер

все провода закрепил вот на такие штучки

Полный размер

Пытливый зритель заметит что провода подключены не по цветам, это косяк блока, перепутаны выхода на поворотниках в самом блоке, проверил на 3 раза

Полный размер

уложил это все в левый карман в багажнике, провод плюсов проложил напрямую на аккумулятор через предохранитель

Полный размер

на все это сверху сделал из фанеры фальш полочку

Полный размер

После всей установки был проведен так сказать тест драйв прицепа, все работает, все мигает.

Полный размер

ну и конечно главный проверяющий все проверил и одобрил к применению и эксплуатации

Всем добра берегите себя и будьте внимательнее на дорогах

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;

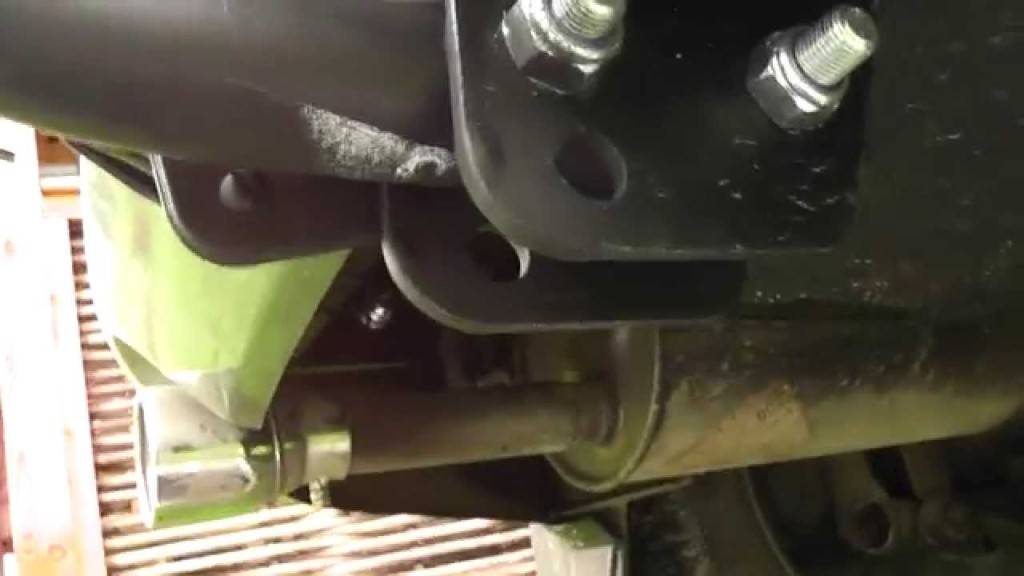

Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
Механически можно демонтировать его с помощью специального ключа.
Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.
