Стоимость активации БК на Рено Дастер 2015-2016 г. в.
Стоимость активации БК на Рено Логан, Сандеро, Дастер (дорестайлинг)
Информативность автомобиля – одно из современных требований к эксплуатационным возможностям транспортного средства. Бортовой компьютер один из способов контроля состояния электронных систем автомобиля, который не только позволяет предвидеть некоторые проблемы, но и помогает экономить расходы на эксплуатации Вашего Renault.
У владельцев Рено Логан, Дастер и Степвей очень часто возникает законный вопрос: почему на современном автомобиле отсутствует необходимый бортовой компьютер.

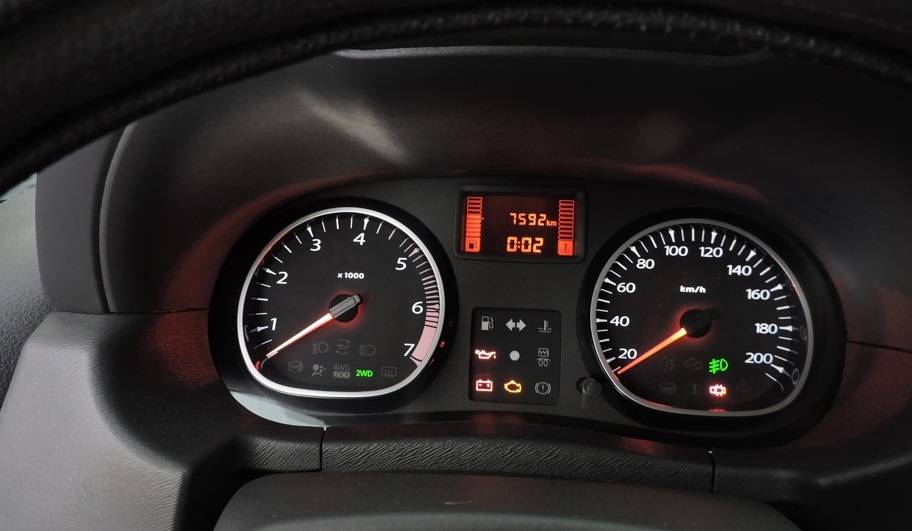

Производитель использовал стандартный ход: панель делается с бортовым компьютером, а его активация производится в зависимости от комплектации автомобиля.
Активация бортового компьютера для Логана и Сандеро (Сандеро Степвей) однотипна, а у Рено Дастер разительно отличается для разных модификациях.
Самое простое и недорогое действие по активации бортового компьютера – на последних, рестайлинговых модификациях Рено Дастер. Здесь достаточно обратиться к специалистам Логан-Сервис, обладающим официальным, дилерским диагностическим оборудованием и в течении 10-15 минут они проведут активацию бортового компьютера.
Расстояние (дистанция) после последнего обнуления; 8. Средняя скорость автомобиля.
Стоимость активации бортового компьютера Рено Дастер (для рестайлинговой модификации) составляет 1000 рублей.
С рестайлингом понятно, а что с Renault Logan, Sandero и дорестайлинговым Duster (выпуск до 2015 года). Здесь с активацией бортового компьютера несколько сложнее и затратнее. И вот почему: 1.
Отсутствует информационная линия между компьютером впрыска и входом борового компьютера на панели приборов; 2. Отсутствует линия управления бортового компьютера на панель приборов; 3.
Нет кнопки управления бортовым компьютером;
4. Необходима прошивка панели приборов (для Рено Логан и Сандеро).
— прошивка панели приборов – 2300 (Logan, Sandero / Sandero Stepway)
И ваша машина с бортовым компьютером.
Нужно отметить что при активации бортового компьютера можно сэкономить –просто выведя кнопочку управления БК в более-менее доступное место.
Тем не менее, Логан-Сервис рекомендует замену ручки стеклоочистителя на вариант с кнопкой бортового компьютера. Что позволяет получить удобное управление БК. Штатное управление БК выглядит более эстетично, практично и правильно. А Ваш автомобиль получает очень удобную опцию старшей комплектации.
Источник статьи: http://dol-avto.ru/bez-rubriki/kak-aktivirovat-bortovoj-kompyuter-na-reno-daster.html
Разбираем панель приборов
Для начала снимаем пластиковую фигурную накладку, которая находится на центральной консоли нашего автомобиля, установка которой осуществляется с помощью крючков.
- После, используя отвертку, откручиваем 2 болта козырька на приборной панели.
- Открутив 4-е крепления, извлекаем центральную часть из всей приборной панели.
- От цифровых часов будет идти шлейф, его надо отсоединить и присоединить непосредственно к бортовому компьютеру.
- Чтобы собрать и на место установить все детали, осуществляйте все в обратном порядке.
Самым последним этапом установки станет следующее: необходимо подключить ноутбук к разъему, через который осуществляется диагностика авто Рено Дастер. Далее включите все нужные функции, которые на программном уровне заблокированы на машинах, которые не оснащены бортовым помощником.
Далее следует вполне закономерный вопрос: как активировать прибор? Все легко и просто, специальный разъем, который предназначается для активации, располагается в бардачке и оснащен спецификацией OBD II. Означает это то, что чтобы подсоединить его к авто, необходимо воспользоваться специальным блоком, через который осуществляется диагностика, блок этот работает через блютуз-соединение или по обычной проводной связи.
Работа осуществляется, когда работает штатная программа. Бортовой компьютер будет работать после того, как пройдет активация для него, для этого воспользуйтесь меню программы и строго следуйте инструкциям.
Установка и активация бортового компьютера Рено Дастер
Не на всех автомобилях имеются маршрутные компьютеры. Существуют 2 варианта установки и активации БК. На некоторых авто необходимо только включить штатный прибор, который был установлен на заводе. В базовой комплектации Дастера до 2015г. выпуска штатный компьютер установлен, но не подключен и не активирован, а после 2015 года только не активирован.
Если комплектация не предполагает наличие БК, то его приобретают самостоятельно. Чаще всего дисплей устанавливают в один из воздуховодов, а подключают устройство к CAN-шине. Здесь сложность состоит в протяжке жгута в салон. Подсоединение проводится через разъем, расположенный в тыльной части БК.
Подключение специального приложения
Для включения программно заблокированных функций необходимо подключить ноутбук к диагностическому разъему. Он находится в перчаточном ящике и имеет маркировку OBD II. В разъем вставляется диагностический блок, через который по Bluetooth передаются команды от ноутбука. Войдя в меню приложения и используя предлагаемые подсказки, проводят активацию маршрутного компьютера.
Для того чтобы подключить функции расхода топлива и измерения температуры наружного воздуха, нужно:
- выбрать в диагностическом меню “Панель приборов” и зайти в опцию “Конфигурация”;
- активировать функцию “ADAC display type”;
- в появившемся окне выбрать “Расход на 100 км” и сохранить;
- подтвердить запись нового параметра.
Аналогичным образом устанавливаем температуру. После всех манипуляций производим сброс ЭБУ. Эта штатная операция позволяет выводить записанные параметры на дисплей БК. Более подробно в видео ниже:
Основные сложности возникают при прошивке щитка приборов Дастера первой фазы.
Через ОБД разъем тут запрограммировать не получится. Придется снимать и разбирать, паять и протягивать дополнительную проводку. Но обо всем по порядку.
Разборка приборной панели
Перед началом работ необходимо отсоединить минусовую клемму от аккумулятора. Для демонтажа приборной панели необходимо последовательно выполнить следующие действия:
- снять кожухи рулевой колонки;
- демонтировать облицовку центральной консоли;
- при помощи отвертки снять правую и левую декоративные накладки панели приборов;
- вывести из зацепления нижнюю накладку козырька и снять ее;
- демонтировать правую и левую накладки козырька;
- ключом Torx Т-20 отвернуть 4 самореза крепления приборов;
- вывести блок приборов и отсоединить колодки от черного и серого жгута проводов.
Для установки нештатной кнопки и активации компьютера потребуются дополнительные провода, клеммы и соединитель.
Для сборки программатора без пайки необходимо подключить к его контактам с одной стороны провода с разъемами (дюпоны), а с другой – прищепки. После этого программатор соединить с USB-портом компьютера. Чтобы прошить микросхему, понадобятся 3 программы:
Для программирования необходимо:
- Установить драйвер на СН341А из папки AsProgrammer\CH341-Drivers.
- Разместить перемычку между выводами 1 и 2 программатора.
- Подключить его к микросхеме приборного блока.
- Считать свою прошивку и сохранить под именем “mydump”.
- Изменить расширение прошивки через программу PonyProg на .hex.
- Открыть LFE и загрузить свою прошивку.
- Нажатием соответствующей кнопки изменить версию на новую с 2 (например 6001 на 6002 и т.д.).
- Загрузить сохраненный файл с расширением .hex и с новым именем “final”.
- Прошить микросхему файлом “final.bin”.
Теперь останется лишь установить связь между БК и контроллером впрыска.
Программирование бортовика
Для подключения штатного БК необходимо демонтировать приборную панель. Далее работы выполняются в следующей последовательности:
- К контакту 23 черного (левого) разъема подсоединяем очищенную от изоляции часть провода. Другой конец крепим к клемме 1 нештатной кнопки. Провод от контакта 2 соединяем с “массой”. На трубе усилителя, расположенной за блоком приборов, имеется приваренный болт.
- Проверяем работу кнопки. При правильно проведенном монтаже после нажатия клавиши переключаются экраны БК. Кнопку монтируют в удобном для водителя месте.
- Протягиваем провод из салона под капот, используя тонкую сталистую проволоку.
- К контакту 19 серого (правого) разъема подсоединяем протянутый из-под капота провод.
- Часть кабеля, находящегося в моторном отсеке, подключаем к клемме А6 колодки ЭБУ. Для этого зеленый провод от А6 через скотчлок соединяем с кабелем.
Некоторые мастера рекомендуют подключать провод к клемме С7 ЭБУ. Однако в этом случае компьютер будет выводить некорректную информацию.
Функции ключ-карты
Ключи двух Колеосов выглядят, будто смартфоны разных поколений. А вот функционал не поменялся.
Ключи двух Колеосов выглядят, будто смартфоны разных поколений. А вот функционал не поменялся.
Материалы по теме
В дорогих комплектациях
Renault Kaptur
и Koleos предусмотрена многофункциональная карта, заменяющая собой традиционный ключ зажигания. С помощью кнопок на ней можно включить свет в салоне, что облегчает поиск машины на стоянке, или дистанционно запустить двигатель. А открывать и блокировать замки можно не нажимая кнопки и не доставая карту из кармана. Достаточно просто подойти к машине и потянуть за дверную ручку. Распознав «метку» дистанционно, электроника снимет защиту. Аналогично действует закрытие замков: как только автовладелец с картой в кармане отошел от машины на несколько шагов, она встает на охрану автоматически.
Подбор бортового компьютера совместимого с Рено Дастер.
Renault Duster – пятидверный кроссовер создается в двух вариантах с передним и полным приводами и начал выход с конвейера с 2009 года в румынском подразделении концерна Renault Dacia. Компактный Renault Duster — универсал с увеличенным дорожным просветом в кузове SUV, впервые был представлен публике в 2009 году. Автолюбитель может выбрать Рено Дастер на свое усмотрение — бензиновый либо дизельный двигатель — турбодизель 1.5 литра (109 л.с.), и бензиновые версии — 1.6 литра (114 л.с.) и 2 литра (143 л.с.). Renault Duster — продаваемый внедорожник на отечественном рынке в течение последних трех лет. Отличительными особенностями для своего класса служат показателями проходимости, высокий уровень комфорта, надежность и практичность. Последняя версия модели Рено Дастер снабжена рядом уникальных технологий такими, как система дистанционного запуска двигателя Renault Start, благодаря которой водитель может заранее прогреть двигатель, а также настроить автоматический прогрев на всю ночь.
Год выпуска: 2012 и более новые
Объем двигателя: 2.0
Для Рено Дастер подойдут следующие бортовые компьютеры:
В место воздуховода
Multitronics C-590 (протокол CAN) — легкая установка, только колодка диагностики
Multitronics CL-590 (протокол CAN) — легкая установка, только колодка диагностики
На лобовое стекло
Multitronics VC731 (протокол CAN) — легкая установка, только колодка диагностики
Multitronics VG1031GPL (протокол CAN) — легкая установка, только колодка диагностики
Multitronics VG1031UPL (протокол CAN) — легкая установка, только колодка диагностики
На приборную панель
Multitronics TC 750 (протокол CAN) — легкая установка, только колодка диагностики
Multitronics TC 50GPL (протокол CAN) — легкая установка, только колодка диагностики
Multitronics TC 50UPL (протокол CAN) — легкая установка, только колодка диагностики
В DIN-место
Multitronics RC-700 (протокол CAN) — легкая установка, только колодка диагностики
Multitronics RIF-500 (протокол CAN) — легкая установка, только колодка диагностики
Multitronics RI-500 (протокол CAN) — легкая установка, только колодка диагностики
Bluetooth (через Android устройство)
Multitronics MPC-800 (протокол CAN) — легкая установка, только колодка диагностики
Просторный и трансформируемый салон Рено Дастер поможет открыть новые возможности для любителей путешествий. Стандартный размер багажного отделения в 475 л может быть увеличен до 1636 л, если сложить задний ряд сидений. Поездки в этом автомобиле принесут только положительные эмоции. Прежде всего Дастер это не паркетник, а именно вседорожный автомобиль. В системе безопасности водителя и пассажиров задействованы все прогрессивные элементы пассивной и активной безопасности – фронтальные и боковые AirBag, крепления ISOFIX, системы EBD и ABS, эффективные и надёжные тормоза
К характерной особенности Renault Duster также можно отнести систему экономии топлива, которая позволяет сократить расход, что особенно важно во время езды по городу. Полный привод у Renault Duster позволяет улучшить проходимость трудных участков трассы
Сборка микросхемы для БК
Обратите внимание, что схема подключения достаточно сложная и требует для себя особой усидчивости и внимания. Точное следование этой схемы — гарантия того, что у вас всё получится
Точное следование этой схемы — гарантия того, что у вас всё получится.
После проведения таких работ должно получится примерно такая конструкция.
Так должна выглядеть собранная конструкция.
Только после того как вы удостоверитесь в том, что подключение правильное, его можно устанавливать непосредственно на плату приборной панели.
Проверка работоспособности на тестовой схеме
После того как на тестовой микросхеме подключены все контакты её необходимо проверять следующим образом:
Скачиваете программу Хамелеон 1.6.
Так выглядит общий вид меню в программе Хамелеон.
Обратите внимание!
Однако существует способ, который способен решить эту проблему:
- На файле запуска кликаем правой клавишей мыши и нажимаем свойства.
- Выбираем вкладку совместимость.
- В вышедшем меню выбираем «Запустить в режиме совместимости с Windows XP».
- Кликаем на галочку «Запустить от администратора»
- Далее на кнопку «Применить».
Таким образом программа будет способна работать на всех операционных системах.
В самом начале работы выбираем вид прошивки по умолчанию. Выбираем прошивку . 2, которая находится на вкладке вверху, справа. Если во время записи на чип не появилось никаких ошибок, значит монтаж произведён верно и можно приступать к работе с основной платой. Если же при проверке появилась «Ошибка 0», следует установить правильность пайки программатора и точность всех соединений.
Активация и программирование платы бортового компьютера
Перед тем как приступить непосредственно к программированию, сохраняем дамп своей прошивки в программе Хамелеон с расширением bin.
Далее качаем программу LFE (Logan Firmware Editor) 2.6, открываем вновь сохранённую прошивку и редактируем значения:
Так выглядит меню в программе LFE.
Выбираем прошивку соответствующей вашей серии, то есть 6002 вместо 6001 и так далее
(Обратите внимание, что ставить прошивку не своей категории не рекомендуется, так как от этого не будет никакой пользы).
Кроме этого, можно изменить значение на деления топливного бака, как видно в верхней левой части, каждое деление разделено на 5 литров горючего.. После того, как все значения установлены, нажимаем на кнопку SWAP, после чего все значения поменяются
Сохраняем вновь созданную прошивку и «заливаем» её уже через программу Хамелеон 1.6 и прошиваем чип
После того, как все значения установлены, нажимаем на кнопку SWAP, после чего все значения поменяются. Сохраняем вновь созданную прошивку и «заливаем» её уже через программу Хамелеон 1.6 и прошиваем чип.
Важно!
Перед тем как установить новую прошивку, скопируйте на всякий случай старую в надёжное место.
