Ремонт ходовой Рено Дастер

Установка новых сайлентблоков

При замене шаровой опоры рекомендуется заменить сайлентблоки передних рычагов.

Для этого необходимы:

• молоток;
• зубило;
• металлическая щетка;
• литол;
• специальное приспособление для снятия сайлентблоков.

Чаще всего запрессовка и выпрессовка элемента производится специальным приспособлением. Для этого необходимо надежно зафиксировать элемент в тисах и с помощью съемника выдавить старую деталь. Зачистить посадочное место металлической щеткой, смазать деталь и проушину рычага литолом, после чего специальным инструментом запрессовать новый сайлентблок на место.

Если приспособления для съема детали нет, замену можно произвести таким образом: с помощью молотка и зубила выбить старую деталь, зачистить посадочное место и молотком запрессовать новую запчасть. Но таким образом можно повредить рычаг.

Некоторые автолюбители выпаливают сайлентблоки горелкой. Этого делать не рекомендуется, т. к. при нагреве рычаг деформируется и теряет свои функциональные возможности.

Рычаг подвески Рено Дастер – важная деталь в ходовой части автомобиля. Необходимо своевременно производить диагностику и сразу устранять поломки. Процедуру можно выполнить своими руками, без помощи механика и специальных инструментов. Ремонт занимает немного времени и не требует больших вложений.

Поломки мотора

Не стоит бояться проблем в Рено Дастер, которые возникают в двигателе, связанных с использованием некачественного топлива и зачастую решаемых заменой топливного фильтра и скорейшей дозаправкой качественным бензином.

Если загорелась сигнальная лампа Check Engine, источник неисправности стоит начинать искать именно в некачественном топливе в двигателе

Если дозаправка уже произведена, а лампочка загорелась и не гаснет, стоит уделить внимание фильтру. Это одинаково касается как бензиновых моторов объемом 2.0 литра, так и дизеля. Если все рекомендованные действия по смене фильтра и топлива уже произведены, а индикатор загорелся и все еще не гаснет, стоит подсоединить ноутбук к диагностическому разъему автомобиля и стереть ошибку

Ее можно исправить своими руками, приобретя специальный переходник, который продается в любом специализированном автомагазине

Если все рекомендованные действия по смене фильтра и топлива уже произведены, а индикатор загорелся и все еще не гаснет, стоит подсоединить ноутбук к диагностическому разъему автомобиля и стереть ошибку. Ее можно исправить своими руками, приобретя специальный переходник, который продается в любом специализированном автомагазине.

Особенности задней подвески Duster

На машинах серии 2WD положение ступиц фиксированное, механизм настройки углов отсутствует, производитель рекомендует периодическую проверку параметра (при выходе значения из поля допуска балка или рычаги подлежат замене). Поперечная балка соединена с продольными рычагами контактной сваркой с дополнительными косынками, повышающими прочность конструкции. При движении по неровностям поперечная часть подвески скручивается, смягчая удары.

На автомобилях с полным приводом в задней подвеске предусмотрен болт с эксцентриковой головкой, изменяющий длину поперечного рычага и корректирующий угол схождения. При этом корректировка развала не предусмотрена, параметр задан геометрическими размерами штанг и подрамника. Перед началом регулировки из машины вынимаются посторонние грузы, а бак заполняется на 50% объема. Амортизаторы прокачиваются 2-3 последовательными нажатиями на задний, а затем на передний бамперы (усилие в пределах 40-50 кг).

Разборка амортизаторной стойки

Амортизаторная стойка

Чтобы разобрать стойки передней подвески Рено Дастер, вам придется установить две стяжки пружин диаметрально противоположно друг относительно друга, чтобы они зацепили четыре витка пружины. Далее проделайте следующее:

• сожмите пружину стяжками;
• когда пружина не будет оказывать давления на опорные чашки, открутите гайку крепления верхней опоры и зафиксируйте шток от проворачивания;
• демонтируйте подпорку стойки опоры и верхнюю чашку;
• удалите пружину Рено Дастер вместе со стяжками и буфером хода сжатия с чехлом;
• снимите пыльник;скомпонуйте и установите стойку в обратной последовательности;
• пружину надо монтировать таким образом, чтобы нижний виток уперся в выступ нижней чашки, приваренный к корпусу стойки;
• верхний виток должен упереться под штамповку верхней чашки;
• затяните гайки и болты.

Более подробная информация про книгу издательства «ТретийРим»

Также имеет «дружественные» с Ниссан 1,5литровые турбодизели – 90 и 107-110 л.с. и тяга — 200 и 240, соответственно, А с 2014 года после рестайлинга появился 1,2литровый турбобензиновый 125сильный мотор. Трансмиссии пяти- и шестискоростная «механика», и четырёх- и шестидиапазонный «автомат». Но в России официально доступны две версии 102- и 136сильные бензиновые варианты. Также, с этими моторами идут ручная «пятиступка» и «четырёхступка» автомат. Для некоторых полноприводных версий Дастера, есть ручные «шестиступки».

У всех пособий популярной серии Ремонт заслуженно и всегда существует повышенный спрос в круге потребителей технической литературы, несмотря какой у них стаж или опыт

У книг данной серии всегда великолепное оформление, а самое важное, содержание этих красочных руководств полностью соответствует целому ряду правил и требований. За счёт того, материалы всегда логично и удобно подобраны, этот мануал может осваивать без проблем даже совсем новичок, к примеру, такой, который раньше даже боялся помыслить соприкоснуться с подобными пособиями. В этом справочнике все сведения предоставлены довольно четко, они, исходя из конкретной проблемы, и будут всегда иметь актуальность, ибо богатый практический опыт его издателей не даст им размениваться по мелочам и содержание размывать «водой»

И, разумеется, такие книги как в пособии по ремонту Рено Дастер от заслуженного издательства «Третий Рим» есть тысячи эксклюзивных фотографий и чертежей отменного качества (их тут более трёх тысяч), благодаря им разобраться можно в совершенно любом форс-мажорном обстоятельстве, и также пользователям особых затруднений не составит провести диагностику и ремонт мотора Рено Дастер, ходовой части этой модели, её трансмиссии, а также тормозной системы рулевого управления, и других узлов и дастеровских механизмов

В этом справочнике все сведения предоставлены довольно четко, они, исходя из конкретной проблемы, и будут всегда иметь актуальность, ибо богатый практический опыт его издателей не даст им размениваться по мелочам и содержание размывать «водой». И, разумеется, такие книги как в пособии по ремонту Рено Дастер от заслуженного издательства «Третий Рим» есть тысячи эксклюзивных фотографий и чертежей отменного качества (их тут более трёх тысяч), благодаря им разобраться можно в совершенно любом форс-мажорном обстоятельстве, и также пользователям особых затруднений не составит провести диагностику и ремонт мотора Рено Дастер, ходовой части этой модели, её трансмиссии, а также тормозной системы рулевого управления, и других узлов и дастеровских механизмов.

В книге можно найти все данные технических характеристик Дастера, особенности конструкции вседорожника. Рассматриваются перечни вероятных поломок и неисправностей автомобиля, а также советы и рекомендации по их устранению.

Способы проведения работ выбраны применительно к критериям условий гаража, применяется при этом исключительно универсальные инструменты. Лишь совсем уж в редчайших случаях, когда невозможно иначе попросту, приводятся рекомендации от авторов по применению спецоборудования, однако и с ним не возникнет никаких проблем, ибо подобный инструмент также можно спокойно найти в свободной продаже.

Здесь Вы найдете такие следующие главы:— Устройство Дастер 2010, 2011, 2012, 2013, 2014 и 2015 годов. В данном разделе включены общие сведения о данной модели, и его паспортные данные, приборы управления;— Устранение неисправностей автомобиля, возникновение которых вероятно в пути;— О повседневной эксплуатации Дастер 1. Грамотно подобранные рекомендации;— Техобслуживание Рено Дастер 1-го поколения — пошаговое руководство;— Электрооборудование Дастера: как выявить неисправности и об основных блоках системы;— Ремонт: малый и большой, о том, как совершать полную разборку и сборку узлов и агрегатов Дастера;— И наконец, электросхемы Рено Дастер, благодаря которым упрощаются и ускоряются поиск всех типов неисправностей в электрооборудовании Дастера.

Кроме уже вышесказанного, пособие поможет пользователю в том, как грамотно подобрать все необходимые узлы и запчасти к Дастеру.

Пособие также может быть хорошим подарком «СТОшным» автомеханикам, работникам автосервисов и специалистам, работающих в ремонтных мастерских.

Материалы, которые вошли в данный мануал, основываются, на конкретном опыте, который получен в процессе проведения полной разборки машины и её сборки (в этом случае это Рено Дастер) самыми высококвалифицированными автомеханиками. То есть, как и полагается книгам серии РБП. Оригинально выполненные цветные фото иллюстрировано разъясняют порядок поиска всех типов неисправностей.

• < Назад
• Вперёд >

Задняя МакФерсон независимая подвеска 4WD Дастера 2

Конструктивно задняя подвеска у этой версии кроссовера состоит из:

• несколько другого, чем на передке подрамника, как по форме, так и по креплению к кузову;
• из таких же по конструкции амортизаторных стоек, которые, как и на передней подвеске совмещены с пружинами;
• рычага поперечной стабилизации, установленного как можно ближе к краю кормы и, соединенного с помощью соответствующих рычагов с амортизаторами, тем самым нивелируя возникающие поперечные усилия крена.

Устройство задней независимой МакФерсон подвески полноприводного Дастера 2: 1 – ступичный узел заднего колеса; 2 – кулак неповоротный; 3  – стойка амортизирующая; 4 – рычаг стабилизации поперечной устойчивости; 5 – штанга стабилизационная; 6 – собственно сам подрамник; 7 – поперечный рычаг, установленный спереди; 8 – поперечный рычаг, расположенный сзади; 9 – кузовной кронштейн; 10 – рычаг продольный для крепления подвески к кузову.

Какие сайлентблоки выбрать для Рено Дастер

На автомобилях используются детали, поставляемые компаниями Hutchinson или Sasic. Владелец может использовать как оригинальные запчасти (поставляются в упаковке с маркировкой Renault), так и выпущенные сторонними фирмами.

При подборе запасных элементов учитываются конструктивные особенности машины.

1. В передних рычагах используется 4 элемента, номер оригинальной детали – 545602788R. В качестве альтернативы могут использоваться сайлентблоки Sasic (артикул 2254015) или полиуретановые детали от компании “Точка опоры” (каталожный номер 13063209). Номера деталей не зависят от рабочего объема двигателя и типа привода.
2. В задней балке используются оригинальные детали 6001549988. Допускается использование аналогов от Lemforder (каталожный номер 3128501) или Moog (артикул RE-SB4191). Шарниры унифицированы с элементами, используемыми в задних подвесках легковых автомобилей Renault Logan и Sandero.

3. Для ремонта задней подвески на машинах с полным приводом потребуется приобрести 10 шарниров Sasic с каталожным номером 2254019. Дополнительно потребуются сайлентблоки 5511 07894R (2 шт.); допускаются аналоги RE0501R от компании VTR.

Проверка технического состояния передней подвески Renault Duster

Проверка технического состояния передней подвески

Проверку технического состояния передней подвески необходимо выполнять в соответствии с планом технического обслуживания.

Оценить техническое состояние подвески можно на ходу. При движении на небольшой скорости по неровной дороге подвеска должна работать без стуков, скрипов и других посторонних звуков. После переезда через препятствие автомобиль не должен раскачиваться.

Замечание

Односторонний износ протектора шины свидетельствует о деформации деталей передней подвески или нарушении углов установки колес.

1. Подготавливаем автомобиль к техническо• му обслуживанию и ремонту.

Проверять работоспособность амортизаторов следует сразу после продолжительной поездки, пока рабочая жидкость в амортизаторах не остыла.

12. Визуально проверяем состояние чехлов: шаровых опор, шарниров стоек стабилизатора, наконечников рулевых тяг, внешних шарниров приводов.

13. Шарниры с люфтом, подушки и чехлы шаровых опор и рулевых тяг с односторонним выпучиванием резины, разрывами и трещинами заменяем (см. соответствующие разделы).

14. Аналогично проверяем переднюю подвеску с другой стороны автомобиля.

15. Осматриваем детали подвески. Деформация и усталостные трещины в деталях подвески не допускаются. Поврежденные детали заменяем (см. соответствующие разделы).

Надежность крепления элементов подвески очень важна для обеспечения безопасной эксплуатации автомобиля. Поэтому в строгом соответствии с планом технического обслуживания проверяйте затяжку всех крепежных болтов и гаек предписанными моментами затяжки резьбовых соединений. Передняя подвеска

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Проверка технического состояния передней подвески» для Renault Duster

https://youtube.com/watch?v=N66hiseSoDs

Источник статьи: http://carmanuals.ru/renault/renault-duster-2011-16-20-15-dci/podveska/proverka-tehnicheskogo-sostoyaniya-peredney-podveski

Признаки поломки

Стойка стабилизатора

И стойки, и втулки стабилизатора Рено Дастер имеют похожие знаки, по которым можно определить их выход из строя. Вот несколько очевидных признаков того, что водитель должен сменить детали:

• Во-первых, в подвеске кроссовера в движении будут посторонние шумы и стуки. Это первый признак того, что все плохо. Неисправные амортизаторы издают похожие звуки, но разница в том, что удары в подвеске будут слышны не только при движении по неровному асфальту, но и на поворотах. Чем меньше радиус поворота, тем отчетливее ход, при этом качество асфальта значения не имеет.
• Со временем, при продолжении использования, звуки в подвеске будут прогрессировать. Повышенная деформация конструкции, возникающая из-за трещин в сайлентблоках или поврежденных стоек Рено Дастер, приведет к тому, что шум станет постоянно слышным даже при небольшом скоплении подвески.
• Если игнорировать проблему и дальше, то при прохождении поворотов и при торможении будет наблюдаться значительное перекатывание и раскачивание автомобиля.
• При этом иногда может начать звонить руль.

Если своевременно не принять меры по замене неисправных деталей, управляемость даже по прямой значительно снизится.

Диагностика стоек и втулок стабилизатора

Периодически проверяйте состояние стоек стабилизатора Duster. Это следует делать во время ежегодного планового обслуживания или при появлении признаков повреждения. Состояние детали более точно могут определить механики в сервисном центре, а можно сделать это самостоятельно. Для независимой быстрой диагностики, которая позволяет понять, нуждается ли деталь в ремонте или замене, не требуется никаких инструментов и много времени. Проверка стоек на Рено Дастер:

• Паркуйте машину на ровной поверхности, чтобы ничто не мешало доступу к колесной арке.
• Полностью поверните рулевое колесо в желаемом направлении, чтобы у вас было достаточно места, чтобы дотянуться рукой до нужной части.
• Хорошо вставив руку в руль, схватите «солдатика» за его центральную часть и с усилием размахните им в разные стороны.
• Слышен явный люфт, нужна замена.

Передний стабилизатор

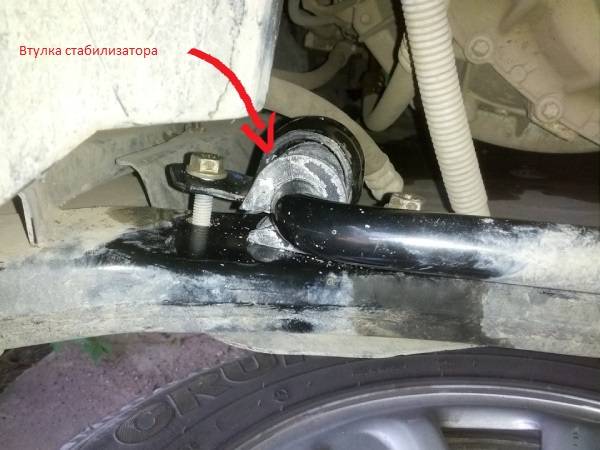

При таком же ежегодном обслуживании, что и Рено Дастер, полезно одновременно проверять втулки стабилизатора. Но для этого необходимо загнать машину в яму в гараже или эстакаде. Некоторые автолюбители используют для этой цели обычный домкрат, но этого делать не следует. При диагностике втулок вам потребуется приложить к стабилизатору большую физическую силу. Поднятый автомобиль может стать неустойчивым и упасть прямо над вами. Чтобы обезопасить себя от серьезных травм или, в худшем случае, смерти, выполняйте эти операции только на яме или эстакаде.

Проверка втулок стабилизатора на Рено Дастер выглядит следующим образом:

• Проехать на кроссовере эстакаду или поставить на яму в гараже.
• Осмотрев резинки на предмет трещин и повреждений, если есть, пора менять деталь.
• Возьмитесь за стабилизатор и с усилием потяните его из стороны в сторону. Если при этом вы слышите скрип и посторонний шум, отправляйтесь в магазин за новыми запчастями.

Появление шума и стуков в подвеске.

У автомобиля Рено Дастер стук в передней подвеске сигнализирует о том, что одна из деталей вышла из строя и срочно нуждается в замене. Необходимо произвести самостоятельный осмотр деталей. Но в некоторых случаях может понадобиться смотровая яма или подъемник.

Одна из частых причин возникновения посторонних звуков – поврежденная опорная стойка.

Со временем, и под воздействием нагрузок она разрушается., теряя свою форму. Осмотр можно начать из подкапотного пространства. Стойки располагаются под чашками пружин. Нужно посмотреть зазор и их состояние.

Если зазор больше 10 миллиметров, или отличается от противоположной, то необходима замена, потому что они просели и не гасят удары.

Принцип работы трансмиссии Рено Дастер

Двигатель передает крутящий момент через сцепление на коробку передач. В соответствии с выбранной передачей крутящий момент передается через зубчатые колеса в КПП. Далее, крутящий момент распределяется через дифференциал на передние колеса. Передние колеса у Рено Дастер не отключаются, то есть они являются ведущими в любом случае. Также в зависимости от выбранного режима, который переключается из салона автомобиля, может быть выбран автоматический режим «AUTO». В этом случае, при пробуксовке передних колес автоматически будет включаться электромеханическая муфта, тем самым дополнительно передавая крутящий момент и на задние колеса. В режиме LOCK  включается принудительная постоянная передача крутящего момента на две полуоси.

Система полного привода

Наличие бортового компьютера и электроники в Renault Duster порождает проблему возможных сбоев, возникающих в электрике при включении полного привода. Может, происходит самостоятельное отключение ручного режима включения заднего моста. Это происходит при езде на первой и второй передачах, независимо от типа силового агрегата.

Неадекватность подобного поведения определяется сбоями в электронном блоке управления, которая легко устраняется без детального осмотра механических комплектующих. Ремонтировать данную поломку можно своими руками. Необходимо самостоятельно произвести перепрошивку с помощью программатора, и неполадка исчезнет. В комплекте к нему имеется видео инструкция по использованию этого оборудования.

При продолжении появления подобной проблемы, следует изучить работу масляного насоса с электроприводом, контроллеры которого также дают погрешность, что не позволяет произвести включение задних колес при некоторых режимах роботы силовой установки. При регулярном обслуживании и замене масла в редукторе муфты и не использовании машины в суровых условиях, датчик будет нормально функционировать. Видео по обслуживанию можно взять из интернета без проблем.

Замена ступичного подшипника

Ступичный подшипник

Ступичный подшипник переднего колеса меняется при его выходе из строя или при необходимости демонтировать ступицу. Поднимите переднюю часть машины и снимите колесо. С внутренней стороны колесного диска выбейте декоративную заглушку и поставьте колесо на место. Затяните ручник, подставьте упоры под колеса и вставьте первую скорость с МКПП или нейтральную передачу с АКПП. Гайка ступичного подшипника затянута достаточно сильно, поэтому вороток и головка должны быть прочными. Открутите гайку ступичного подшипника, поднимите и снимите колесо. Далее отделите наконечник тяги от поворотного кулака и снимите датчик вращения переднего колеса. Уберите диск и щиток тормозного механизма.

Выведите палец шаровой из отверстия кулака, а потом отсоедините от него амортизаторную стойку. Снимите весь поворотный кулак в сборе. Выкрутите винты, которые держат тормозную защиту и снимите ее. Уприте поворотный кулак на тиски и ударами через оправку по торцу ступицы выпрессуйте ее.внутреннее кольцо подшипника, находящееся ближе к фланцу, должно остаться внутри. Зажмите фланец в струбцинах. Вставьте зубило между бортиком ступицы и торцом внутренней части подшипника, и сделайте несколько ударов молотком, сдвинув кольцо по ступице. Далее в возникший зазор вложите захваты съемника и снимите внутреннее кольцо подшипника.

При помощи щипцов для стопорных колец вытащите кольцо подшипника из канавки. Выпрессуйте из поворотного кулака подшипник Рено Дастер, а перед монтажом нового подшипника очистите посадочное место и канавку для упорного кольца.

Подшипник устанавливается таким образом, чтобы его защитная шайба была обращена в сторону датчика вращения колеса. Вдавите подшипник на место и установите в канавку упорное кольцо. Последующие работы по сборке и установке выполняются в обратной последовательности.

Видео:

Видео:

Видео:

• Самостоятельный лифт подвески УАЗ Патриот

• Модернизация подвески Соляриса своими руками

• Как ремонтировать подвеску Хендай Акцент своими руками?

• Как отремонтировать заднюю подвеску на Форд Фокус 2?

• Рено Логан: ходовая часть и ее ремонт

• Ремонтируем ходовую ВАЗ 2107

Показать ещё

Нажмите, чтобы отменить ответ.

Замена амортизационных стоек

Стойка амортизатора Рено Дастер требует демонтажа при замене пружины, верхней опоры, защитного чехла либо подшипника опоры. В то время, когда неисправна телескопическая стойка либо одна из пружин, поменять их нужно в паре – с обеих сторон передней подвески.

Для снятия стоек нужно выполнить следующие операции:

• под капотом ослабьте затяжку гайки внешнего крепления амортизаторной стойки Дастера, зафиксировав шток от проворачивания;
• снимите колесо и хорошенько закрепите авто на подставке, дабы он не упал;
• открутите болт, на котором держится жгут кабелей датчика вращения колеса;
• сместите жгут и фиксатор кабелей от стойки в сторону;
• отделите от кронштейна амортизатора стойку стабилизатора;
• открутите гайку болта крепления сойки к поворотному кулаку, зафиксировав болт ключом;
• открутите гайку нижнего крепления стойки и вытащите болты (возможно выбить их выколоткой);
• сместите стойку в сторону от поворотного кулака;
• зафиксировав стойку от выпадения выкрутите гайку внешнего крепления;
• демонтируйте стойку;
• удалите опорную шайбу внешнего крепления амортизатора.

Процесс замены рычага и шаровой Рено Дастер

Снимите рычаг для замены шаровой опоры или рычага в случае его механического повреждения (деформация, трещины). Поднимите переднюю ось, подвесив оба колеса и проделайте следующее:

• снимите колесо;
• открутите гайку с пальца шаровой опоры, пока она не упрется в основание внешнего шарнира;
• подставьте регулируемый упор под поворотный кулак;
• оттяните рычаг и шаровую опору вниз монтировкой и сделайте несколько ударов молотком по проушине через проставку;
• выкрутите гайку болта переднего крепления рычага;
• вытащите болт или выбейте его специальной оправкой;
• выкрутите гайку болта заднего крепления рычага и вытащите его;
• можете снимать рычаг в сборе с сайлентблоками и шаровой опорой.

Установка производится в обратной последовательности с затяжкой всех болтов и гаек.

Renault Duster 2.4х4 › Logbook › Устранение стука с правой стороны (спереди)

Просили фото красным выделил что подтянул

Ближе к 57 тыс. пробега начало что то стучать спереди с правой стороны, поехал на диагностику подвески, диагноз: потекла передняя правая стойка амортизатора, были заменены на Билштайны в4, работают отлично жестче родных однозначно, для бездорожья самое то, у родной стойки, шток поднимался см на 5 и все, заменил стук остался(((, заменил втулки и стойки стабилизатора, у одного был небольшой люфт, ну и заменил один опорный подшипник с опорником т.к. был сильно просевший, под капотом чашечка была с щелью см 2-3, и вот же начал меня бесить дастер. Поездив денек стук по кочкам был похож что шаровая полетела, но нет она то в идеальном состоянии, на следующий день поехали с другом в магазин по кочкам стучало хорошо, друг сказал у тебя под машиной завелся лепрекон и стучит мне под ноги, вечерком заехав в гараж осмотрел что у нас проходит на уровне переднего пассажирского места, ПОДРАМНИК с каждой стороны 3 болта, один болт крепко сидел, второй пару оборотов повернулся, третий вообще слабый, после того как затянул и урааа по кочкам как новая машина ни стуков ни лепреконов с молотками, почему болты ослабли ХЗ, всем удачи, возможно кому пригодится
