Ремонт центрального замка
Замок с дистанционным управлением требует минимальной квалификации для выявления неисправностей. Ремонт центрального замка потребует использования специальных инструментов и приборов. Так как исправность замка влияет на безопасность машины, то не стоит экономить на выполнении ремонтных работ. В специализированных сервисах мастера за короткий срок проведут ремонт и выдадут гарантию. Если есть желание выполнить все работы самостоятельно, то необходимо подготовить ряд инструментов и приборов:
- тестер;
- отвёртки;
- плоскогубцы;
- гаечные ключи различных номеров и многое другое.
Так как перед проведением ремонтных работ выполняется диагностика, то все выявленные проблемы известны сразу. В зависимости от неисправных деталей происходит их частичная либо полная замена.
Если поломка была вызвана обрывом провода, то производится замена звена электроцепи.
При наличии большого количества заломов проводов лучше поменять их полностью, так как высока вероятность повторного обрыва через короткий промежуток времени.
Если поломка вызвана неисправностью других устройств в авто, то следует сначала провести их ремонт, а потом начинать восстанавливать работоспособность центрального замка
Важно, чтобы возобновлялись замыкания электрической цепи или её перегрузка, так как это может привести к очень серьёзным поломкам остальных устройств автомобиля
Виды замков
Центральные замки (ЦЗ) делятся на штатные и нештатные. Последний тип устройств устанавливает сам автолюбитель. Первый входит в комплектацию машины. ЦЗ без проблем синхронизируется с сигналкой (Starline A91, E46, Magicar и другими).
Дифференциация устройств идет по каналу связи. Градация бывает 2 типов:
- инфракрасной;
- радиочастотной.
Первый тип хорошо защищен от помех и сканирования сигнала угонщиками. К минусам относят дальность и необходимость «попадания» команды с ключа на сигнал передатчика.
Радиочастотный ЦЗ такими недостатками не обладает. Однако его легче считать угонщикам.
Разница заключается и в типе используемого привода:
- Пневматические. Сигнал на «концы» замка передается пневматическими каналами (шлангами, трубками). Такие системы применяют в «Мерседесах» и «Фольксвагенах». Многие другие автопроизводители делать машины с представленными ЦЗ уже отказались.
- Электромагнитные – редкость. Модели работают, как соленоид. Сигнал, посланный через пульт, в мороз дверь может и не открыть.
- Электромеханические. Надежны при любых погодных условиях. Уверенное срабатывание обеспечено в мороз, дождь или жару.
Электромеханическая система управления массово используется в «Хендай», «Хонда и других марках».
Из чего состоит штатная сигнализация Приоры
Любая штатная противоугонная система состоит из нескольких элементов, в неё входят:
- обучающий ключ;
- ключ-брелок;
- антенна-приёмник сигнала;
- блок АПС;
- активаторы замков;
- звуковой сигнал;
- участок EEPROM в ЭБУ.
Обучающий ключ (транспордер)
В набор ключей входят два ключа зажигания. Один из них, так называемый обучающий. В него встроен специальный полупроводниковый чип с характерным магнитным излучением. Он вставлен в специальную выемку в торцевой части ключа закрытой декоративной крышкой красного цвета. Из-за этого, подобный ключ иногда называют красным ключом . Этот элемент необходим для активации штатной противоугонной системы. И для пользования машиной, если противоугонка не активирована.
Ключ-брелок
Этот включатель зажигания со встроенным в рукоять брелоком для штатной сигнализации, как и на обычной автосигнализации. Имеет всего три кнопки:
Соответственно при активизированной АПС, каждая кнопка выполняет свою функцию.
Что делать, когда ЦЗ не работает полностью, или выполняет свою работу не в полном объеме?
Как говорилось выше ремонт центрального замка автомобиля автозапуск ЮЗАО необходимо начинать с установления причины неисправности. В том случаи, когда на транспортном средстве установлен электрический ЦЗ, то при подаче команды за закрытие или открытие дверей реле должно издавать щелчок. При вакуумном типе ремонт центрального замка может быть связан с компрессором.
Ремонт личинки автомобильных замков может быть связан и с поломкой ключа, который остался внутри. Но если речь идет о центральном замке, то ремонт центрального замка автомобиля, цена может коснуться только замены сгоревшего предохранителя. Поэтому, чтобы не тратить лишние денежные средства из семейного бюджета, необходимо проверить их. Не забывайте, что в зависимости от используемой электрической схемы количество предохранителей может быть различным. Нередко такая поломка лишь толика неисправности системы. Если повторно предохранитель перегорает, то это свидетельствует о замыкании с системе.
В том случаи, когда предохранители исправны, то ремонт замков автомобиля Москва может быть связан с двумя причинами:
- Ремонт центрального замка автомобиля автозапуск ЮЗАО может быть связан с восстановлением напряжение на приводе водительской двери. Такая неисправность может возникнуть при обрыве провода, соединение на клемме низкое, в результате чего центральный замок не может работать в полном объеме, клеммы окислились.
- Ремонт автомобильного замка связан с выходом из строя выключателя привода. Эта неисправность может быть связана с обрывом проводов или низким качеством соединения.
Все неисправности и ремонт замков автомобиля Москва перечислить достаточно проблематично, их может быть огромное количество. В случае выхода из строя центрального замка автомобиля и если не помогла замена батарейки, проверка предохранителей, а Вы слабо разбираетесь в электронике, то лучше всего обратиться в сервисный центр, на СТО или к частному мастеру. Возможно в системе произошла серьезная поломка и самостоятельный ремонт центрального замка автомобиля, может привести к увеличению цены ремонтных работ.
Диагностика неполадок
Определить причину поломки сложно. Схема включает ряд действий:
- Проверка питания АКБ.
- Диагностика исправности брелока.
- Снятие передней панели с водительской двери и проверка контактов блока управления.
Если видимых причин нет, то придется ехать к автоэлектрику.
Причины неисправностей
Если перестал работать центральный замок сначала необходимо проверить блок предохранителей. В системе ЦЗ часто происходят замыкания и различные нарушения, что приводит к перегоранию предохранителей.Проверка предохранителей системы
ЦЗ не срабатывает при полной разрядке аккумулятора. Для проверки нужно открыть центральный замок с ключа и попробовать завести машину. Если она не заведется, то причина в разрядке АКБ.
Причина, почему не работает ЦЗ, может быть в поломке электроники. Открыть машину можно без ключа с брелка. Если центральный замок с брелока не открывается, следует проверить батарейки и кнопки брелка. Они могут залипать и не срабатывать в нужный момент.
На следующем этапе, пользуясь инструкцией, следует проверить управляющий блок сигнализации. Возможно, что из-за неполадок в нем, ЦЗ работает, но не закрывает все двери. В последнюю очередь проверяется микроплата, которая находится на моторчике активатора, заодно следует проверить и сам привод. Неисправные детали необходимо заменить.

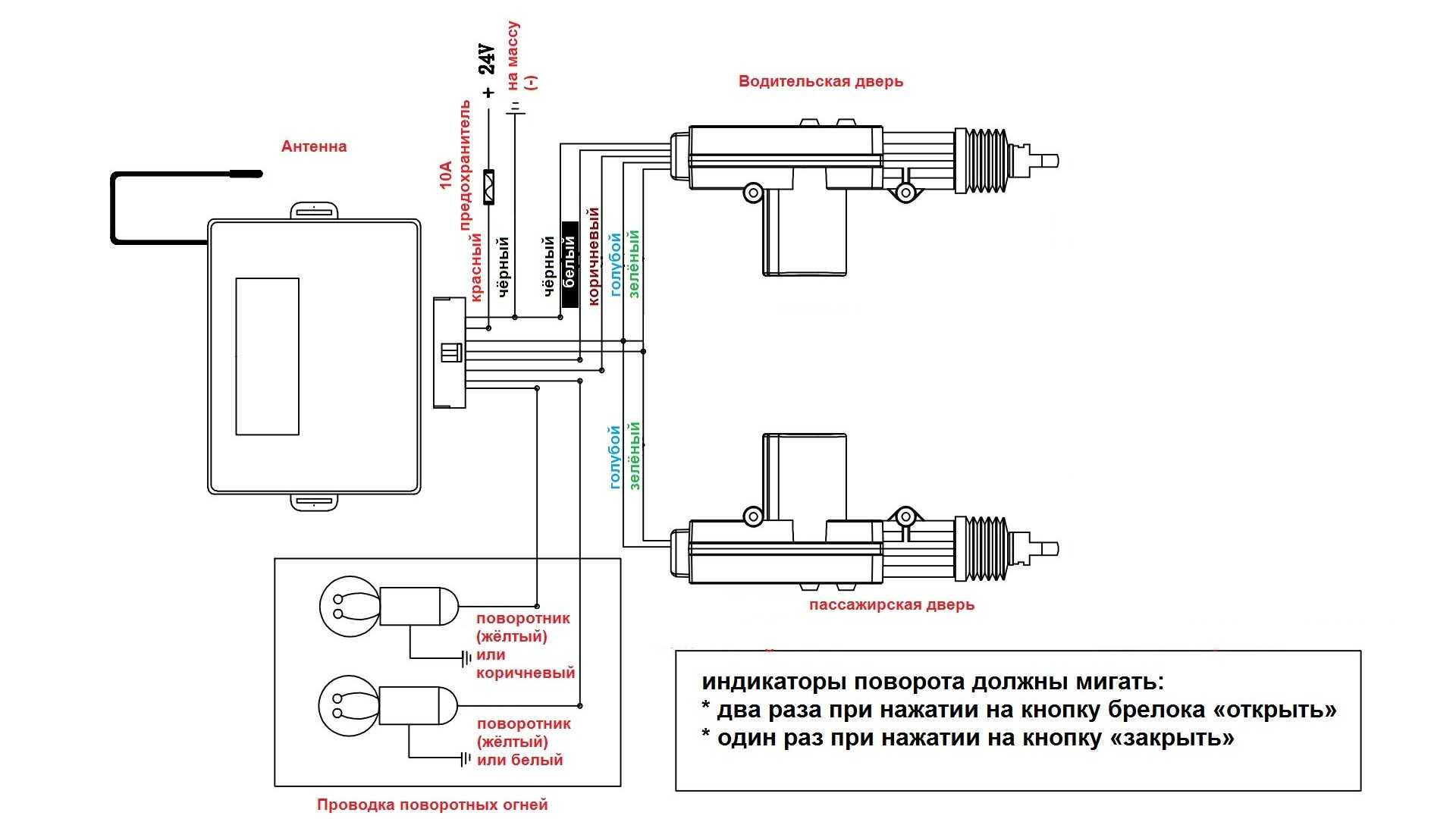

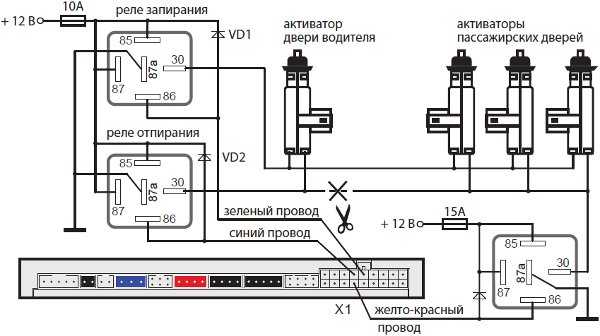

Электрическая схема подключения ЦЗ
Если не работает центральный замок, это может быть связано с механическими неполадками: неисправен шланг привода личинки. Поступающий на управляющий блок сигнал с брелка передается моторчику на дверях, который должен сработать и подействовать на шланг, закрепленный в личинке. Если один из концов шланга выпадает из личинки, привод оказывается отключенным. В этом случае дверь не сможет открываться либо закрываться. Таким образом, причины, почему не работает замок или работа происходит со сбоями, могут быть как электрическими, так и механическими.
Chevrolet Lanos 2008 — vehicle breakdown
Comments 7
На счет того что кто его ставил не знаю. Я утром запись сделал, днем он заработал, а вечером опять перестал срабатывать.
Штатных ЦЗ в Ланосах, я не видел, разве что в старых Дэу Ланос или в последних Сенс Ланос.Если нет опыта работы с автоэлектрикой, то сразу к знатокам, тем более если ЦЗ установлен нештатно.
А разве в Ланосы 2008 г.в. ставили штатный центральный замок?
да, у меня с завода установлен
Вы не путаете центральный замок с модулем сигнализации? Центральный замок открывает все двери, ключом через замок в водительской двери(может быть еще и в пассажирской двери), возможна установка радиомодуля, который открывает все двери через радиосигнал(для этого используется либо брелок, либо кнопки на ключе зажигания), все это лишь для удобства открытия дверей и не имеет никакого отношения к противоугонным системам.Противоугонная сигнализация тоже имеет функцию управления замками дверей.Так что именно у вас установлено, сигнализация или центральный замок, опять же если центральный замок, то с модулем или без него?Есть схема ц.з., там все понятно если разбираетесь в автоэлектрике.
Нет, не путаю, стоит именно цз. Можно блокировать все двери с водительской как ключом, так и из салона. А сигнализация, в свою очередь, просто подключена к штатному цз.
Чаще проблема с проводкой в гофре водительской двери, причем провода, визуально, целые, а медные жилы внутри, треснули.В любом случае, проверять тестером или диодным пробником, приход питания и массы, к модулю управления ц.з. и от него к активаторам, после этого, тоже самое делать на активаторах, начиная с водительской двери.
Источник
Устраняем проблему
Даже кратковременная потеря питания микросхемы внутри брелока может привести к нарушениям синхронизации в работе целостного блока центрального замка. Здесь потребуется новая прошивка пульта дистанционного управления. Это требует вмешательства специалистов и специальный обучающий ключ. С другой стороны, можно попытаться решить проблему своими силами.
Что можно сделать на месте
Восстановить синхронизацию можно следующим образом:
- включить зажигание с помощью ключа, который требует восстановления;
- выждать хотя бы 6 секунд;
- выключить зажигание после того, как иммобилайзер перестанет мигать.
Через 10 секунд этим же ключом завести автомобиль. Показателем решения проблемы будет потухший индикатор иммобилайзера.
Если при сбоях в работе ЦЗ брелок исправный, то можно попробовать заменить предохранитель системы, ослабить винт на брелоке.
При различных ситуациях важно выбрать правильное решение проблемы:
- Авто не закрывается на морозе. В таких случаях можно с помощью фена прогреть, просушить замок, смазать его неагрессивными проникающими составами типа WD-40. В некоторых случаях нужно разобрать механизм, заменить изношенные детали.
- Невозможно закрыть автомобиль. Это может быть из-за провисания дверей, смещения замка после ДТП. Здесь требуется механическая регулировка при помощи болтов.
- Дверь не закрывается до конца. Данная проблема может возникнуть из-за зависания замка, нарушения геометрии петель, стойки. При таких обстоятельствах можно выровнять деформации, установить нужные зазоры, прочистить и смазать замок.
Особенности ремонта электрозамка
Здесь может потребоваться замена реле, катушки, шестеренки актуатора, восстановление отдельного контакта или ремонт электрической проводки. Если место обрыва обнаружить не удалось, то нужно проверить концевой выключатель.
Кроме того, следует проверить соленоиды, поскольку данные элементы могут выходить из строя из-за резких перепадов температур и повышенной влажности.
Особенности ремонта пневмозамка
Здесь основным источником проблемы является зачастую компрессор или его клеммы. Для решения проблемы нужно разобрать блок устройства, зачистить все контакты.
Если такие процедуры не помогают, то нужно полностью проверить магистраль, подходящую к двери автомобиля. При выявлении повреждений требуется замена трубок. При выходе из строя мембраны нужно менять весь замок.
Ставим электрозамок на багажник и лючок бензобака на Ладу
В современных реалиях вероятность несанкционированного доступа к автомобилю значительно возрастает. Зачастую злоумышленники проникают внутрь салона, забирая магнитолы, деньги, документы. Кроме того,…
Таким образом, причин потери функциональности центрального замка может быть достаточно много
Здесь важно разобраться в каждом конкретном случае, принять адекватные меры по устранению поломок
Управление штатным центральным замком по CAN-шине
При таком механизме управления штатным ЦЗ проблемы с подключением сигнализации Старлайн отсеиваются автоматически: при окислении скруток или обрыве провода недоступны все функции, связанные с CAN-шиной, одновременно. Поэтому, если проблемы наблюдаются именно с работой центрального замка, стоит проверить корректность настройки CAN-модуля сигнализации: при некорректном задании прошивки под конкретную модель автомобиля зачастую работоспособность сигнализации нарушается только в конкретных функциях. Это происходит из-за того, что часть CAN-команд, с помощью которых сигнализация считывает данные о состоянии автомобиля и управляет его электроникой, могут совпадать на многих машинах, а некоторые команды управления будут индивидуальными.
Для начала узнайте корректный номер прошивки для своего автомобиля. Указав в форме поиска на сайте can.starline.ru марку и модель, увидите этот номер в самом начале списка поддерживаемых прошивкой функций. Например, для Ford C-Max нужный номер – 2319. Сразу посмотрите в списке функций, указано ли там управление центральным замком: если оно не поддерживается, то ЦЗ управляется от сигнализации по аналоговым цепям.
Ещё кое-что полезное для Вас:
- Наиболее частые ошибки, которые могут появиться на брелке сигнализации StarLine
- Как отключить автосигнализацию Starline, если, например, села батарейка на брелке?
- Зачем нужна, как выглядит и где находится кнопка Valet на сигнализации в машине?
Затем заново вводим номер прошивки в память CAN-модуля сигнализации. Чтобы не извлекать центральный блок, это проще всего сделать с помощником. Отключив массу аккумулятора, найдите и зажмите сервисную кнопку (Valet) сигнализации. В это время помощник должен одеть клемму обратно, восстановив питание сигнализации.
После того, как сирена подаст 5 звуковых сигналов, нужно отпустить кнопку Valet. Старлайн подаст еще 4 сигнала, подтвердив вход в режим программирования.
Вновь кратко нажмите сервисную кнопку. В ответ сигнализация подаст одиночный сигнал. После этого быстрыми нажатиями кнопки введите первую цифру номера прошивки и сделайте паузу. Как только сигнализация подтвердит ввод, издав ровно столько сигналов, сколько раз нажималась кнопка, тем же способом введите вторую цифру номера, затем третью и четвертую. Главное – не обсчитаться: если случайно нажать кнопку более 9 раз, то сигнализация вернется в основное меню программирования, издав 4 сигнала предупреждения. В этом случае начните все с начала абзаца.
Спустя пару секунд после успешного ввода последней цифры StarLine либо подтвердит результат (два сигнала), либо сообщит об ошибке (четыре сигнала). Произойдет автоматический возврат в основное меню. Если все сделано правильно, но сигнализация не принимает корректный номер, то стоит обратиться в сервисный центр для проверки и перепрошивки CAN-модуля.
Исполнительные устройства
Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.
Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.
При обычный процесс смены лампы на приборной панели вызывает препядствия у водителя, который плохо знаком с электротехникой, тем паче авто. Эта система в автомобиле отличается множеством устройств и устройств. Когда дело доходит до стыковки 2-ух систем, то даже бывалые автоэлектрики быть вспомнить нашему клиенту остается ругательства и заиметь еще седоватых волос. В особенности это касается вопросов, когда необходимо интегрировать сигнализацию в штатную электронную систему. Давайте поглядим, как сигнализацию подключить к центральному замку стремительно и без стрессов.
Центральный замок – это довольно непростая система, в какую входят электронные, а кроме того механические составляющие. Данная система позволяет проводить разные манипуляции с разными замками автомобиля сразу. Для этой цели водителю довольно легко повернуть ключ иначе говоря надавить на маленькую кнопку на пульте ДУ. Система способна управлять не только лишь дверными замками, да и замком лючка бензобака, а кроме того крышкой багажника. Конструкция бухгалтерской системы вам больше понравятся довольно сложной, а процесс подключения охранной позволяющей вести бухгалтерский учет (софт) к центральному замку без каких-то познаний о его устройстве нереально.
Центральный замок представляет из себя несколько связанных частей. Это блок управления, датчики на дверях, кнопки, и конечно активаторы.
Это на самом деле мозг центрального замка. Пару лет вспять Этот расхожий слух блок помещали в единый корпус с разъемом, и ни у кого небыло заморочек с таковой задачей, как подключить сигнализацию к штатному центральному замку.
В более новых моделях авто данный блок а возможно разветвлен на отдельные элементы. Эти детали бывают вариации находиться в различных местах салона и подкапотного места. Функция этого блока – выслеживать состояние концевиков, также кнопок и контактов. В неких моделях блок дополнительно обустроен приемником радиосигналов брелока. Самое сложное на протяжении подключения сигнализации – найти данный блок.
Предохранитель целый, а центральный замок все равно не работает.
- Убедитесь, что во всех соединениях есть надежный контакт. Ржавчину и окисление тщательно очищаем. Дальше проверяем наличие напряжения на исполнительных механизмах. Если напряжение не подается, проверке подлежит концевой выключатель. Разбираем его, ремонтируем или меняем на новый.
- Когда слышны хоть какие щелчки, дело будет в механической части замка. Проверяем тягу, которая соединяет двигатель с замком водительской двери. Бывают и такие случаи, когда не работает только какая ни будь дверь.
- Замки отечественного производства страдают от влаги. Со временем появляется окись, замок начинает барахлить, а потом перестает работать вообще. Желательно в качестве профилактики применять смазку WD-40. Это и смазка, и защита от влаги.
- Диагностика концевого выключателя заключается в наличии напряжения на проводах. При запирании напряжение должно быть на одном проводе, а при отпирании на другом.
- Очень частая причина отказа центрального замка кроется в гофре соединяющей кузов и двери автомобиля. В этом месте провода обрываются.
- Еще одна неисправность — это когда двери замыкаются, а через некоторое время отмыкаются без постороннего вмешательства. Причина такого «хулиганства» тяга между замком и моторчиком активатора.
- Неисправности с вакуумным центральным чаще всего связаны с долгой работой компрессора.
- Бывает, что двери закрываются или открываются, а компрессор еще работает. В такой поломке чаще всего виноват выключатель водительской двери. Надо хорошо почистить контакты и конденсат.
- Может случиться и такое, что двери запираются или отпираются неравномерно. На какой-то двери замок сработал, на какой то нет.
- Причиной такого поведения может быть негерметичность системы. Также сигнал может поступить на плату, а она его игнорирует. Компрессор продолжает работать.
- Проверяем выключатель двери, провода на обрыв. Конечно может быть неисправна и плата.
Как видите ничего сложного нет. Нужна всего-то индикаторная лампа и немножко смекалки.
Электропривод крышки багажника – всегда удобно!
Не открывается багажник — что делать Блок управления дверями автомобиля — функции сети CAN Дверь Пежо — снятие, установка обшивки
Пробило прокладку ГБЦ (головки блока цилиндров) — признаки пробитой прокладки
Как правильно прикуривать автомобиль — рекомендации
Стук в передней подвеске — устройство и ремонт
Не можете попасть на работу, поскольку замок не закрывает дверь? У вас нет ни времени, ни желания разбираться с этими сложностями? И не нужно! Сотрудники «Замки-САО» обладают багажом знаний, и знают, как помочь каждому клиенту. После осмотра полотна, запорного механизма и ключей, они определят, в чем же загвоздка. По-прежнему не знаете, что делать, если замок не закрывается и не открывается? Непременно сразу звоните нам!
подготовка места и описание процедуры схема подключения АвтоНоватор
Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка
Центральный замок принято относить к дополнительным опциям автомобилям, однако в настоящее время большинство каров оснащены им даже в базовой комплектации.
Подготовка места под установку центрального замка
Главное предназначение центрального замка – это автоматическое одновременное открывание и закрывание нескольких дверей в авто. Конструкционно он представляет собой механизм, соединяющий выключатели, датчики, провода. Замком можно управлять как ключом, так и брелоком сигнализации.
Неоценимую пользу от центрального замка можно получить в случае, когда вы возите детей на заднем сидении автомобиля. Все мы знаем, какими они порой бывают проказниками, представьте ситуацию, если они на ходу откроют дверь. Думаем, о последствиях говорить бессмысленно, поскольку они очевидны. Нередко водители сталкиваются с проделками воров, которые крадут ценные вещи с задних сидений авто, стоящих в пробке. Таким образом, центральный замок – это не просто полезная, а самая самая необходимейшая опция. Как уже было сказано, большинство автомобилей оборудовано им даже в базовой комплектации, однако есть львиная доля авто, где этой опции недостает, поэтому мы решили сегодня исправить эту ситуацию и установить центральный замок самостоятельно, к тому же при наличии необходимого инструмента, желания и времени это под силу каждому.
В самом начале работы нужно снять обшивку дверей, поэтому заранее не забудьте купить комплект пластмассовых защелок, с помощью которой она крепится, т. к. они являются одноразовыми, и в завершение процедуры вам придется их менять. Не лишним будет также отсоединить от аккумулятора клеммы, поскольку работа с электропроводкой требует соблюдения техники безопасности.
После того как обшивка и пылезащитная штора сняты, нужно подобрать место для установки механизма, с учетом расположения внутренностей стеклоподъемника и хода стекла. Не исключаем, что вам придется изготовить дополнительный кронштейн для крепления центрального замка.
Установка центрального замка
Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.
Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.
Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.
Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).
В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.
Принцип работы системы
p, blockquote 11,0,0,0,0 –>
Система центрального замка включает следующие основные блоки и узлы:
p, blockquote 12,0,1,0,0 –>
центральный электронный блок;
электронный блок двери водителя (может быть совмещен с центральным блоком);
электронные блоки водительской, пассажирской и задних дверей (могут отсутствовать);
кнопочные переключатели водительской, пассажирской и задних дверей;
концевые выключатели закрытия стеклоподъемников, дверей;
блоки управления и приводы стеклоподъемников.
adsp-pro-1 –>
В большинстве моделей автомобилей блоки управления стеклоподъемниками и центрального замка связаны в единую систему. При закрывании дверей система ЦЗ должна опросить концевые выключатели всех стекол, чтобы случайно не поставить авто на стоянку и охрану с открытыми окнами. Поэтому часто отказ закрытия дверей связан с нарушением работы контроля стеклоподъемниками.
p, blockquote 13,0,0,0,0 –>
Для VW Passat 2005 года выпуска электрическая схема центрального замка имеет вид:
p, blockquote 14,0,0,0,0 –>
p, blockquote 15,0,0,0,0 –>
- Привод, кнопки и концевики пассажирской двери (далее -Дв);
- Блок управления пассажирской Дв;
- Блок управления стеклоподъемником и привод задней левой Дв;
- Привод задней левой Дв, переключатели;
- Переключатель Дв водителя;
- Концевики водительской Дв;
- Блок управления водительской Дв;
- Блок управления задней правой д Дв и стеклоподъемником;
- Многофункциональный блок управления.
- Блокиратор.
- Привод ЦЗ задней правой Дв.
- Концевики и кнопки стеклоподъемника.
- Предохранители, обслуживающие систему ЦЗ.
На этой схеме показаны и обозначены не все элементы, но и так видно, что схема очень сложная, пожалуй, самая сложная среди основных электронных модулей автомобиля.
p, blockquote 16,0,0,0,0 –>
Одновременно, схема управления центрального замка имеет наиболее длинную электропроводку, которая разнесена по всему салону автомобиля, имеет гибкие гофрошланги в местах перехода в дверное пространство. Кроме прочих сложностей, двери автомобиля имеют максимальную подвижность относительно салона, их внутреннее пространство подвержено коррозии.
p, blockquote 17,0,0,0,0 –>
Несмотря на перечисленные трудности, модели автомобилей после 2000-го выпуска имеют достаточно надежные электронные системы центрального замка, их основные неисправности часто определяются механическими поломками, неисправностью контактов, износом подвески дверей.
p, blockquote 18,0,0,0,0 –>
