Чип-тюнинг Renault Sandero II 1.6 113 л.с.
Компактный пятидверный хэтчбек, построенный на базе популярного седана Renault Logan. У нас в работе Renault Sandero 2-го поколения, да не простой, а в “внедорожной” версии Stepway. Данная модификация отличается от обычного Sandero только пластиковыми накладками на арки и пороги, рейлингами на крыше и увеличенным на 40 мм дорожным просветом. В некоторых странах автомобиль известен под румынской маркой Dacia. Renault Sandero выпускается с 2013 года по настоящее время, перетерпев в 2021 году рестайлинг. Обновление по большей степени коснулось внешнего дизайна, салона и оборудования. У нас в работе Renault Sandero II, под капотом которого скрывается бензиновый 4-цилиндровый двигатель с рабочим объемом 1.6 литра, мощностью 113 л.с. и 152 Нм. Мотор имеет кодовое обозначение H4M, но на самом деле принадлежит компании Nissan, где носит индекс HR16DE и выпускается с 2006 года. Помимо Sandero, данный двигатель устанавливался на автомобили Renault Arkana, Renault Duster, Renault Fluence, Renault Kaptur, Renault Logan, Renault Megan, а также Nissan Cube, Nissan Note, Nissan Micra, Nissan Sentra, Nissan Tiida, Nissan Qashqai, Nissan Juke, Nissan Wingroad и Lada Vesta, Lada X-Ray.
На Рено Сандеро 2 (Степвей) 1.6 H4M установлен электронный блок управления двигателем Siemens Continental EMS3125, построенный на базе процессора TC1782. Чип-тюнинг на данном контроллере проводим через диагностический разъем OBD2. Перед программированием обязательно проводим диагностику электронных систем на наличие ошибок неисправностей. Сам процесс чтения и записи прошивки длится не долго и занимает около 15 минут.
Пожалуйста заправляйте свой автомобиль качественным топливом, которое рекомендует завод изготовитель. Это не только продлевает срок службы двигателя, но также положительно влияет на динамику и расход топлива. С помощью чип-тюнинга невозможно перевести автомобиль на бензин с низким октановым числом, это заложено железом и техническими характеристиками двигателя.
В цифрах: Было 113 л.с. Стало
122 л.с. Было 152 Нм. Стало
Результат: Расчетный прирост мощности 8% к л.с. и 7% к крутящему моменту.
В данном случае прирост составил
Также на данном автомобиле возможно:
Перепрограммирование осуществляется через разъем диагностики.
Ориентировочное время работ от 30-и минут до 1-го часа.
Источник
О долговечности и ремонтопригодности моторов
Для многих азартных «Логановодов» прирост мощности в дуэте с моментом мотора является вожделенной мечтой. Достичь обозначенных целей можно посредством механического преобразования двигателя. Здесь подразумевается замена поршней на облегченные аналоги, установка новой системы выхлопа, расточка гильз цилиндров с целью увеличить объем камер и пр.
На этом фоне чип-тюнинг является более рациональной и безопасной мерой, которую избирают многие владельцы Рено Логан.Преимущества мероприятия налицо:
- по сравнению с «хирургическим» воздействием на мотор данная процедура не сопряжена с существенными финансовыми затратами;
- более низкая доля вероятности некачественного исхода операции;
- можно откорректировать настройки мотора до уровня соответствия заводским параметрам (вне зависимости от модификации агрегата).
В образе единственного недостатка может присутствовать некачественная прошивка, что неизбежно приведет к ухудшению характеристик двигателя. Но и это исправимо, поскольку вернуться к заводским установкам возможно всегда.
Внесение корректив в софт бортового модуля управления предполагает смену параметров функционирования мотора. Это приводит к изменению мощностных и моментных характеристик. Не нужно грезить о том, что чип-тюнинг способен претворить бюджетный Рено Логан в формульный болид. Эта процедура подразумевает выполнение одних только электронных настроек, позволяющих в полной мере раскрыть потенциал «пламенного сердца».
Опыт эксплуатации 1.6-литровых моторов не выявил существенных недостатков у обоих модификаций 8 или 16 клапанов (16-клапанной с мощностью 102 л. с. и 8-клапанной – 82 «силы»). Согласно утверждениям производителя, ресурс этих агрегатов составляет примерно 200 тыс. км, а какое значение этот параметр будет иметь в действительности – зависит от владельца Рено Логан. Соответственно и отзывы владельцев машин по этому поводу положительные.
Если все регламентные работы выполнять своевременно и согласно рекомендациям производителя, то ресурс двигателя может достичь 400 тыс. км, что подтверждается реальными многочисленными примерами. Единственным неприятным сюрпризом может быть обрыв ремня привода ГРМ, об этом свидетельствуют отзывы. В случае такой аварии поршни сталкиваются с клапанами, вызывая их загибы или полное разрушение.
Поэтому мы решили провести инструментальные испытания машины после чип-тюнинга на стенде замера мощности. Помочь нам с этим согласилась Лаборатория скорости, расположенная на стадионе технических видов спорта Техноринг в поселке Аннолово Тосненского района. В их распоряжении есть динамометрический стенд Dynapack 6033 4WD, который напрямую подсоединяется к ступицам автомобиля. За счет отсутствия роликов погрешность измерений сводится к минимуму – на результат не влияет состояние шин и другие лишние факторы.
Результат – 73,5 «лошадей», то есть не намного меньше. По нашей просьбе в Лаборатории скорости сделали сравнительный график мощностных замеров на стоковой прошивке (пунктирная линия на иллюистрации слева) и прошивке от Паулюса (сплошная линия ни иллюстрации слева). Глядя на него, понятно, что после чип-тюнинга автомобиль выиграл в мощности сосем немного, и выигрыш этот заметен только в диапазоне от 3500 до 4500 оборотов.
Получается, что чип-тюнинг от Паулюса – это не более чем плацебо? Вовсе нет. Объяснить, почему испытания не показали ни роста мощности, ни роста крутящего момента, довольно просто. Дело в том, что в Лаборатории скорости мы измеряли эти показатели при полностью открытой дроссельной заслонке (выражаясь простым языком, в режиме «педаль в пол»).
Под конец решили поставить еще один эксперимент и залить прошивку Альфа, разработанную в Лаборатории скорости. С ней Логан, подгоняемой утопленной до предела педалью, выиграл чуть больше, чем после чип-тюнинга от Паулюса. Крутящий момент вырос на несколько ньютон-метров (в среднем от 1 до 5 в зависимости от частоты вращения коленвала), и особенно это заметно на низких оборотах.
Так в чём же заключается весь процесс?
На сегодняшний день все Логаны модернизируют, то есть улучшают технические характеристики. Один из самых известных видов изменений является модернизация двигателя.
Многочисленные отзывы владельцев Renault Logan с разными объемами, доказывают, что модернизация просто необходима для нормальной и комфортной езды по городу и автомагистрали. Во многих автомастерских, которые занимаются такого рода деятельностью машин, предлагают абсолютно разные виды модернизации двигателя Renault Logan. А некоторые любители своей «ласточки» Renault Logan предпочитают производить модернизацию своей машины самостоятельно. При этом используют интернет, многочисленную литературу и т. д.
Чип-тюнинг ЭБУ у Renault Logan – это прошивка электронного блока управления ДВС без каких-либо механических вмешательств, те есть снятий и перепаек деталей. После проведения прошивки Renault Logan изменяются настройки и параметры работы двигателя транспортного средства в различных режимах. Также чип-тюнинг выявляет все ошибки, которые не способны показать даже мультимарочные сканеры. С помощью этого процесса увеличивают мощность Логана, повышают крутящийся момент и изменяют расход бензина. При такой модификации, конечно, Renault Logan спортивной машиной для гонок не становится, но бегает намного быстрее. При этом появляется определённый комфорт и удовлетворение от езды. Помимо этого, ещё огромный плюс появляется при прошивке — это установка системы, которая сама выбирает возможность управления своим «железным конём», самостоятельно изменяя параметры двигателя. При высокой скорости ЭБУ будет переходить в спортивный режим, а при спокойной — работать в стандартном режиме.
Увеличение крутящихся оборотов на маленьких передачах позволяет автомобилю быть более эластичным, а также уменьшается его восприимчивость к загрузке пассажирами. Машина станет легко трогаться и ехать под горку.
Так в чём же заключается весь процесс?
На сегодняшний день все Логаны модернизируют, то есть улучшают технические характеристики. Один из самых известных видов изменений является модернизация двигателя.
Многочисленные отзывы владельцев Renault Logan с разными объемами, доказывают, что модернизация просто необходима для нормальной и комфортной езды по городу и автомагистрали. Во многих автомастерских, которые занимаются такого рода деятельностью машин, предлагают абсолютно разные виды модернизации двигателя Renault Logan. А некоторые любители своей «ласточки» Renault Logan предпочитают производить модернизацию своей машины самостоятельно. При этом используют интернет, многочисленную литературу и т. д.
Чип-тюнинг ЭБУ у Renault Logan – это прошивка электронного блока управления ДВС без каких-либо механических вмешательств, те есть снятий и перепаек деталей. После проведения прошивки Renault Logan изменяются настройки и параметры работы двигателя транспортного средства в различных режимах. Также чип-тюнинг выявляет все ошибки, которые не способны показать даже мультимарочные сканеры. С помощью этого процесса увеличивают мощность Логана, повышают крутящийся момент и изменяют расход бензина. При такой модификации, конечно, Renault Logan спортивной машиной для гонок не становится, но бегает намного быстрее. При этом появляется определённый комфорт и удовлетворение от езды. Помимо этого, ещё огромный плюс появляется при прошивке — это установка системы, которая сама выбирает возможность управления своим «железным конём», самостоятельно изменяя параметры двигателя. При высокой скорости ЭБУ будет переходить в спортивный режим, а при спокойной — работать в стандартном режиме.
Увеличение крутящихся оборотов на маленьких передачах позволяет автомобилю быть более эластичным, а также уменьшается его восприимчивость к загрузке пассажирами. Машина станет легко трогаться и ехать под горку.
Как же специалисты всё-таки добиваются нужного результата?
С помощью чип-тюнинга мастера поднимают планку стандартных оборотов двигателя в Рено, корректируют угол опережения зажигания, изменяют временную величину впрыска и производят некоторые другие действия. Эти все манипуляции очень хорошо и эффективно отражаются на коробке передач Логана.
Вообще лучше, чтобы прошивкой двигателя занимался знающий человек. При отсутствии навыков можно в результате получить не очень благоприятные последствия. Например, такие как детонация и снижение рабочего ресурса двигателя. Так что лучше произвести чип-тюнинг в специализированных автомастерских.
Самостоятельный чип-тюнинг двигателя автомобиля
Самостоятельная перечиповка двигателя выполняется легко и быстро, если в ЭБУ установлено Flash ПЗУ. Если же в блоке используется ПЗУ типа EEPROM с УФ стиранием, то потребуется использование программатора или готовая микросхема. Под самостоятельной перепрошивкой и чип-тюнингом автомобиля подразумевают в основном первый способ — его и рассмотрим.
Потребуется:
- Адаптер K-Line для подключения ноутбука к разъему на блоке (готовый или сделанный самостоятельно).
- Прошивка для чип-тюнинга двигателя вашего автомобиля.
- Программное обеспечение для загрузки прошивки (например, ChipLoader, Delco Suite или аналогичный софт).

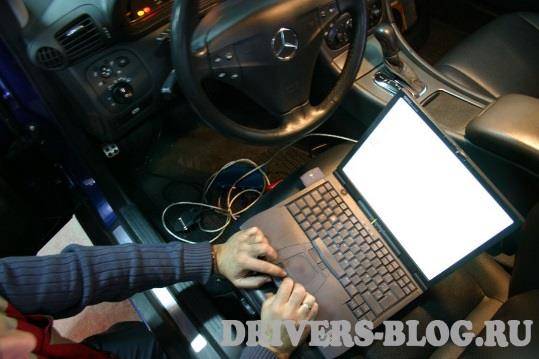

Порядок действий при перепрошивке двигателя с использованием компьютера следующий:
- Определить тип используемого ПЗУ и версию заводской прошивки. Как правило, всю необходимую информацию можно найти на крышке блока управления.
- Найти прошивку под ваш автомобиль. Какие способы увеличения мощности двигателя с помощью прошивок существуют? Можно скачать готовую версию в интернете, купить коммерческие прошивки на специализированных сайтах, использовать редактор прошивок для самостоятельного изменения параметров, влияющих на мощность двигателя (если, конечно, в вашем конкретном случае есть смысл увеличивать именно мощность).
- Тюнингованную прошивку с компьютера загрузить через лоадер (ПО для загрузки) или программатор для выполнения чип-тюнинга двигателя автомобиля своими руками
Программатор — это специальное оборудование для чип тюнинга иномарок, которое подключается через ноутбук или напрямую к блоку Bosch, Delphi, Siemens и др.
Рассмотрим, как сделать чип тюнинг самому с использованием лоадера. Если вы хотите поэкспериментировать с различными параметрами — рабочие режимы, холостой ход, пуск , прогрев, время впрыска и др., то следует скачать и установить специальное ПО — ChipTuningPRO. Это коммерческое программное обеспечение, предназначенное для редактирования и создания прошивок. Можно использовать и бесплатные программы для чип тюнинга авто. В программе можно выполнить калибровку различных параметров и сохранить в виде файла, готового для загрузки во Flash память, но делать это придется на свой страх и риск. ПО ChipTuningPRO или схожие редакторы позволят выполнить чип тюнинг самостоятельно и получить заметный результат в работе двигателя.
Если вы выбрали быстрый способ тюнинга двигателя с использованием готовой прошивки (бесплатной, коммерческой), то потребуется выполнить следующее:
- Подключить адаптер к ноутбуку с ОС Windows. Компьютер присвоит кабелю виртуальный COM-порт. Узнать, какой именно был присвоен порт, можно непосредственно в панели управления. Здесь же можно задать скорость порта, что потребуется для загрузки прошивки с помощью бесплатной программы ChipLoader. Драйверы устанавливать не нужно.
- Снять ЭБУ, подключить блок к адаптеру по схеме. Для каждого блока в зависимости от производителя и модели потребуется самостоятельно найти схему подключения.
- Запустить программу для чип-тюнинга ChipLoader или аналогичный бесплатный загрузчик. В программе настроить COM-порт, который был присвоен ноутбуком, и его скорость для передачи данных от компьютера к Flash.
- Подключить кабель к ноутбуку. Нажать на кнопку «Установить связь». Не всегда это удается сделать с первого раза.
- Как только связь с блоком будет установлена, задать путь в программе к готовой прошивке и нажать на кнопку «Загрузить Flash».
- Отключить кабель. Установить блок в авто.
- Включить зажигание, подождать до 5 секунд, выключить зажигание.
- Всё — чип-тюнинг выполнен. Можно запустить мотор и проверить результат перепрошивки.
Вся информация, потерянная при отключении питания, самостоятельно восстановится через некоторое время. Никаких других действий после установки электронного блока управления выполнять не нужно.
Чип-тюнинг для экономии топлива
Данный вид модернизации моторов 16V зачастую применяют владельцы, которых не устраивает высокий расход топлива. С помощью вмешательства в электронику мотор переводится в принудительный экономичный режим, естественно сокращая мощность и крутящий момент.
Также значительной экономии бензина и увеличения мощности можно добиться путем уменьшения нормы экологических выбросов Евро. На французском автомобиле данный показатель соответствует Евро-5. С помощью прошивки и небольших механических вмешательств можно добиться понижения класса до Евро-2, что повлечет увеличение мощности на 5-7% и уменьшения расхода топлива на 5%, это особенно актуально для силовых агрегатов 16V. Однако в таком случае необходимо помнить, что пройти технический осмотр без соответствия экологическим нормам не удастся.
Данный вид модернизации привлечет в основном спокойных владельцев, для которых силовые показатели мотора находятся далеко не на первом месте, а главным приоритетом является экономичность. При использовании самых экономичных и качественных прошивок расход в смешанном цикле можно снизить на 1.5-2 литра бензина.
Техническая сторона (для сомневающихся)
Исходно прошивка представляет собой двоичный файл – набор нулей и единиц. Существует специальное программное обеспечение, где проводится расшифровка карт программы управления двигателем. Потом эти карты сохраняются и подлежат оптимизации путем многократного модифицирования и тестирования. Модифицированная прошивка выверяется с помощью диагностического оборудования буквально в каждом диапазоне нагрузки и оборотов двигателя, а все ошибки подлежат окончательной коррекции.
Модифицируется достаточно много параметров – показатели холостого хода, состав бензино-воздушной смеси, время её зажигания на всем диапазоне оборотов и нагрузки, обогащение смеси в зависимости от угла нажатия педали, влияние температуры воздуха на спуске и выпуске, коррекция по ДК, давление наддува.
Наши работы
Цена ремонта от 2000 р.
Вид ремонта:
Удаление Иммобилайзера Immo Of
Модель авто:
Прошивка блоков управления CAS и DME
Цена ремонта от 5000 р.
Вид ремонта:
После обрыва приводного ремня генератора произошел разряд аккумулятор и слетела прошивка в блоках управления CAS и DME. Выехали на место и восстановили блоки управления
Модель авто:
Цена ремонта от от 8000 р.
Вид ремонта:
Восстановление блока CAS4+ после неудачной записи ключей по OBD
Модель авто:
Цена ремонта от 5000 р.
Вид ремонта:
Привязка блока управления двигателем MS43 для бмв х5 Е53
Модель авто:
Привязка блока управления CAS и DME msd80
Цена ремонта от от 8000 р.
Вид ремонта:
Привязка блока управления CAS и DME msd80 для бмв х5 е71. Неудачно прикурили автомобиль, так что сгорело сразу несколько блоков. Для клиента из Ярославля приобрели,привязали и отправили.
Модель авто:
Ремонт блокиратора рулевого вала ELV на Mercedes
Цена ремонта от от 8000 р.
Вид ремонта:
Ночью в 100 км от Москвы установили эмулятор ELV, после тога как родная защелка рулевого вала заблокировалась фактически в поле
Модель авто:
Ремонт замка зажигания мерседес w200
Цена ремонта от от 3000 р.
Вид ремонта:
Ремонт замка зажигания после полной разрядки аккумулятора с включенным зажиганием. В стороннем автосервисе забыли выключить во время выполнения: Сход Развала
Модель авто:
Форд Фокус 2 ремонт панели приборов
Цена ремонта от 5000 р.
Вид ремонта:
Ремонт панели приборов Форд Фокус 2. Распространненая проблемма. Приборная панель отключается на ходу, дергаются стрелки и загораются различные значки неисправностей
Модель авто:
Замена и программирование блоков управления роботизированной коробкой TCM
Цена ремонта от от 2500 р.
Вид ремонта:
Замена и программирование блоков управления роботизированной коробкой TCM
Модель авто:
Ремонт панели приборов Land Rover Discovery
Цена ремонта от от 5000р. р.
Вид ремонта:
Ремонт панели приборов Land Rover Discovery. Распространненая проблемма. Приборная панель отключается на ходу, дергаются стрелки и загораются различные значки неисправностей
Модель авто:
Land Rover Discovery
Как же специалисты всё-таки добиваются нужного результата?
С помощью чип-тюнинга мастера поднимают планку стандартных оборотов двигателя в Рено, корректируют угол опережения зажигания, изменяют временную величину впрыска и производят некоторые другие действия. Эти все манипуляции очень хорошо и эффективно отражаются на коробке передач Логана.
Вообще лучше, чтобы прошивкой двигателя занимался знающий человек. При отсутствии навыков можно в результате получить не очень благоприятные последствия. Например, такие как детонация и снижение рабочего ресурса двигателя. Так что лучше произвести чип-тюнинг в специализированных автомастерских.
Модернизация мощности двигателя Логан
Увеличение мощности и крутящего момента двигателя является заветной мечтой многих автолюбителей. Добиться этого можно с помощью механического вмешательства в систему силового агрегата (замена поршней, растачивание головки блока цилиндров), однако данное вмешательство требует больших финансовых вложений и высокой квалификации.
Проведение данной процедуры также несет определенный риск, связанный с квалификацией механика ее проводящего, так как в результате некачественных манипуляций работа мотора может многократно ухудшиться.
Чип-тюнинг двигателя и его силовых характеристик является наиболее выгодным и приемлемым вариантом для большинства автовладельцев. Его преимущества очевидны:
- по сравнению с механическим вмешательством стоимость работ значительно ниже (порой в несколько раз);
- вероятность некачественного проведения работ, при условии обращения в хороший сервис, ниже;
- при желании владельца Логан 16V можно привести состояние двигателя к заводским настройкам, вне зависимости от модели агрегата (будь то мотор объемом 1.6, 1.4, 16V);
- простота изменений: в отличие от механических вмешательств, чип тюнинг не требует больших энергозатрат, изменения происходят в электронике моторов 1.6, 1.4, 16V;
- единственным недостатком чип-тюнинга можно отметить вероятность получения некачественной прошивки, в результате чего характеристики мотора только ухудшаться, однако возвращение к заводским параметрам всегда возможно.
После проведения изменений в электронном блоке управления Логан происходит изменения параметров работы двигателя. При этом изменяется мощность двигателей вне зависимости от объема или же в версии 16V, а также показатель крутящего момента и максимальной мощности при определенном количестве оборотов коленчатого вала.
Изменения в динамике не заставят себя долго ждать, увеличится крутящий момент, показатель максимальной скорости и разгона до «сотни», при этом к негативным последствиям можно отнести лишь повышенный расход топлива. Также немаловажным плюсом является увеличение эластичности и отзывчивости мотора, что в условиях плотного городского трафика увеличит комфорт передвижения.
Результат чип тюнинга Логан 1.6
- безопасное увеличение мощности двигателя и крутящего момента до 10%;
- более динамичный и быстрый разгон с низких оборотов;
- устранение паузы при нажатии на педаль газа;
- появился запас мощности при обгонах на трассе;
- при спокойном стиле езды снижается расход топлива в среднем на 1 литр;
- отсутствие потери тяги при включении кондиционера.
Предлагаем вам почитать отзывы владельцев с таким же бензиновым мотором 1.6 как у Renault Logan:
Благодарим за ваши отзывы!
Наш чип-тюнинг — это индивидуальные решения для каждого владельца, в зависимости от пожеланий, года выпуска автомобиля, пробега и стиля вождения. Мы делаем безопасное увеличение мощности и дополнительно прорабатываем средние обороты — такая настройка отлично подходит для повседневного вождения. В приоритете при настройке тюнинг программы — сохранение ресурса двигателя. Раскройте новые возможности своего автомобиля вместе с Athletic Motors!
Так в чём же заключается весь процесс?
На сегодняшний день все Логаны модернизируют, то есть улучшают технические характеристики. Один из самых известных видов изменений является модернизация двигателя.
Многочисленные отзывы владельцев Renault Logan с разными объемами, доказывают, что модернизация просто необходима для нормальной и комфортной езды по городу и автомагистрали. Во многих автомастерских, которые занимаются такого рода деятельностью машин, предлагают абсолютно разные виды модернизации двигателя Renault Logan. А некоторые любители своей «ласточки» Renault Logan предпочитают производить модернизацию своей машины самостоятельно. При этом используют интернет, многочисленную литературу и т. д.
Чип-тюнинг ЭБУ у Renault Logan – это прошивка электронного блока управления ДВС без каких-либо механических вмешательств, те есть снятий и перепаек деталей. После проведения прошивки Renault Logan изменяются настройки и параметры работы двигателя транспортного средства в различных режимах. Также чип-тюнинг выявляет все ошибки, которые не способны показать даже мультимарочные сканеры. С помощью этого процесса увеличивают мощность Логана, повышают крутящийся момент и изменяют расход бензина. При такой модификации, конечно, Renault Logan спортивной машиной для гонок не становится, но бегает намного быстрее. При этом появляется определённый комфорт и удовлетворение от езды. Помимо этого, ещё огромный плюс появляется при прошивке — это установка системы, которая сама выбирает возможность управления своим «железным конём», самостоятельно изменяя параметры двигателя. При высокой скорости ЭБУ будет переходить в спортивный режим, а при спокойной — работать в стандартном режиме.
Увеличение крутящихся оборотов на маленьких передачах позволяет автомобилю быть более эластичным, а также уменьшается его восприимчивость к загрузке пассажирами. Машина станет легко трогаться и ехать под горку.
Чип-тюнинг — выводы
Теоретически, чип-тюнинг может дать больше. Если прошивку готовить для конкретного автомобиля и проверять свои достижения на стенде, можно добиться стабильного увеличения мощности на 10%. Добиться еще большей отдачи от обычного атмосферного двигателя можно уже при помощи замены отдельных элементов или расточки.
С помощью прошивки, конечно, можно увеличить подачу топлива. Но вот без адекватного увеличения подачи воздуха для смеси это будет бесполезно – бензин сгорит в катализаторе. Ну а дополнительное нагнетание воздуха невозможно без турбины или компрессора. Поэтому если стоит задача «заточить» обычный автомобиль под очень активную езду или любительский спорт, то без слесарных работ не обойтись.
Стоит признать, что наши испытания перепрошитого Renault Logan проведены не совсем по науке. По идее, надо было как минимум оттестировать несколько разных автомобилей на разных бензинах. Тогда бы мы могли вывести некую усредненную величину, на которую увеличиваются технические характеристики конкретной модели после конкретной прошивки. Но определенные выводы для себя можно сделать и после этих, поверхностных экспериментов.
Текст/фото/видео — Андрей Чепелев, Бибика.Ру
