Renault Duster Снятие «корзины» и ведомого диска сцепления Рено Дастер

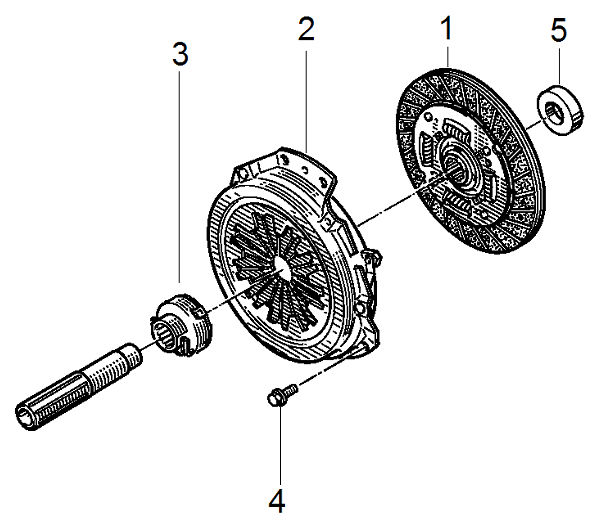

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

В корпусе содержатся следующие детали:

1. Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
2. Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
3. Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
4. Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
5. Рабочий цилиндр сцепления совмещенный с выжимным подшипником.

Как делается замена сцепления на Дастере (передний и полный привод)

Для ремонта, замены выполняют следующие действия:

1. Демонтируют КПП.
2. Стопорят маховик (отверткой или монтажкой), одновременно откручивают 6 болтов, которыми крепится корзина.
3. Снимают корзину.

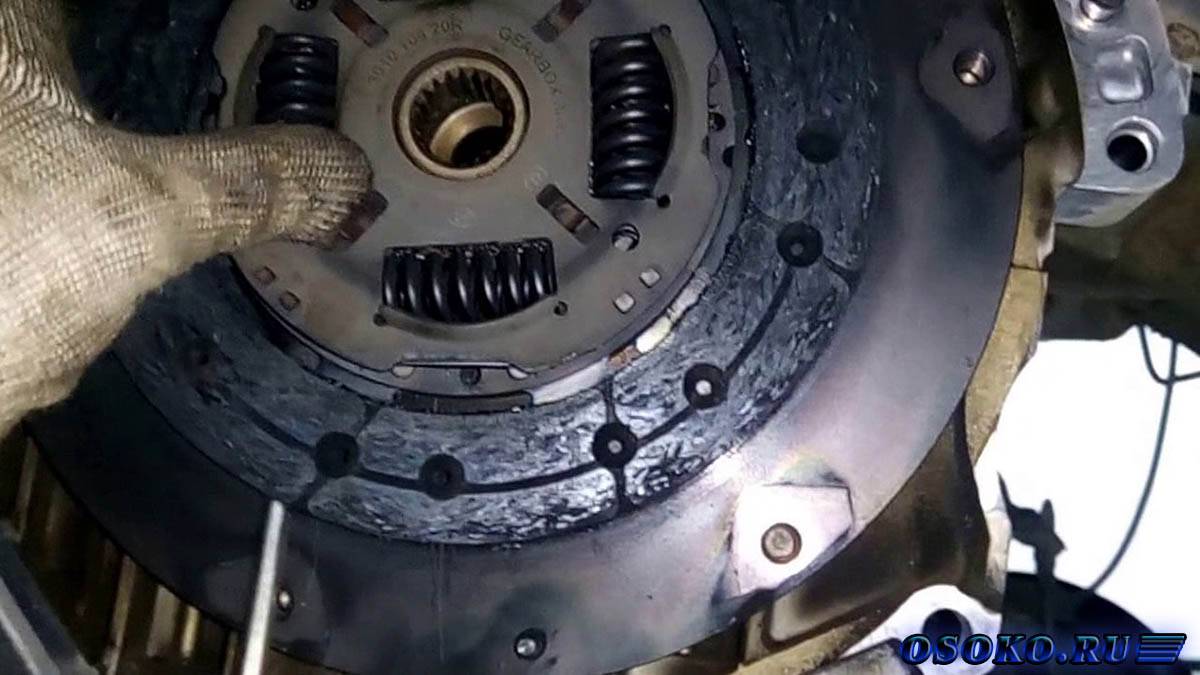

4. Осматривают диск на предмет износа накладок (заклепки должны находиться на глубине более 0,2 мм), трещин, следов масла. При обнаружении одного из признаков диск меняют.
5. Проверяют целостность демпферных пружин.
6. Проверяют осевое биение диска. При превышении 0,5 мм, явных признаков коробления диск меняют.
7. Осматривают маховик и нажимной диск. Глубокие риски, выработка, задиры не допускаются. При обнаружении признаков дефектные узлы подлежат замене.
8. Новый ведомый диск должен свободно перемещаться по шлицам первичного вала.
9. Наносят на шлицы ступицы специальную мазеобразную смазку.
10. С помощью центрирующей оправки устанавливают деталь и центрируют ведомый диск. Корзину прикручивают равномерно, перескакивая через болт, делая не больше одного оборота ключа. Момент затяжки — 20 Н*м.
11. Вынимают оправку, устанавливают рабочий цилиндр с выжимным подшипником, а затем КПП.
12. Удаляют воздух из системы гидропривода.

Именно в таком порядке проводится замена сцепления на дастере.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Как работает полный привод Рено Дастер: строение и принцип

С попаданием на отечественный рынок автомобилей Рено Дастер получил весьма широкую популярность. Связано это с тем, что за относительно невысокие деньги потребитель получает качественный кроссовер с полным приводом. Для многих автолюбителей функция 4х4 является необходимостью, поскольку приходится ездить по бездорожью довольно часто. Особенно это касается фермерских и лесных угодий. Но, какой же принцип работы полного привода на Рено Дастер?

Как работает полный привод Рено Дастер рассказано на видео:

Включение полного привода

Сначала рассмотрим не техническую сторону вопроса, а функциональную. Поскольку современные автомобильные тенденция стремятся к уменьшению расхода горючего, то на автомобилях зачастую устанавливают переключатели с полного привода на обычный. Этой полезной функциональности не лишился и Рено Дастер. Так, в салоне автомобиля размещена шайба-переключатель, которая позволяет включать разные режимы. Рассмотрим вопрос более детально:

1. Функция Lock. Это как раз и является полным приводом. Она блокирует распределительную муфту и идет принудительная нагрузка на все оси автомобиля. При использовании режима Lock, не рекомендуется ездить быстрее чем 70-80 км/час, чтобы не вызвать поломку муфты-блокиратора.
2. Функция 2WD. Само название говорит за себя. В этом режиме включается только передний привод, и он оптимально подходит для езды по трассе. Кнопка электромуфты в режиме «2WD»
3. Функция AUTO. Самый распространенный режим, с которого водители обычно не переходят на другие. ЭБУ контролирует все процессы, связанные с работой приводов, и сам переключается на нужный, в тех, или иных условиях. Так, происходит экономия топлива, поскольку по трассе работает только передний привод, а на бездорожье, где это необходимо, включается полный. Кнопка электромуфты в режиме «AUTO»

Таким образом, видно, что как и блок управления, так и сам водитель может выбирать на каком режиме ездить.

Принцип работы полного привода на Рено Дастер

Если говорить о принципе работы заднего привода, необходимо понимать некоторые технические и конструктивные особенности Рено Дастер. В случае переднего привода, все крутящие моменты уходят через шрусы на передние колеса. А как же работает задний?

В этом случае, на автомобиле установлена раздаточная коробка, которая перенаправляет крутящий момент и на задние колеса. Система была придумана достаточно давно, еще в далекие 50-е, но принцип остался по наши дни, хотя эти устройства все время совершенствуются.

Классическая схема подключаемого полного привода

В заднем редукторе Рено Дастер установлена муфта, и в случае ее блокировки задний привод не работает.

Подробная схема полного привода на Дастере

Через карданный вал он попадает на задний редуктор, в котором стоит муфта-регулятор включения заднего привода. Если она включена, то работает полный привод, если выключена, то только передний. В заднем редукторе есть своё масло, которое требует замены.

Рекомендации

Еще раз напомним, что принудительно использовать муфту-переключатель не стоит в течении длительного срока, поскольку она может выйти со строя под силовой нагрузкой. Поэтому, режим АВТО считается самым оптимальным в использовании.

Там, где необходимо, стоит кратковременно включить ручной режим, а когда он станет не нужным обратно переключить на режим AUTO.

Выводы

Устройство работы полного привода оказалось простым и понятным. Конечно, если муфта выйдет из строя, то придется заменить узел полностью, что дорого, поэтому стоит соблюдать правила использования режима 4х4.

Артикулы

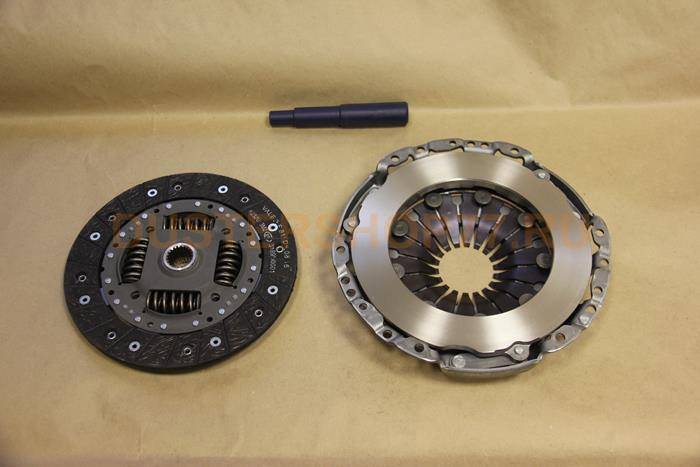

Комплект сцепления для Renault Duster

RENAULT 77014-79161 – комплект сцепления для Duster 1.5 дизель без выжимного подшипника.

Аналоги (тоже без выжимного):

• SACHS 3000950629
• LUK 623332109
• VALEO 826862.

Оригинальный комплект (диск и корзина) для мотора 1.6 К4М с полным приводом – артикул RENAULT 7701479126.

Заменители:

• VALEO 826303
• LUK 620311909
• SASIC 5104046
• SACHS 3000951986.

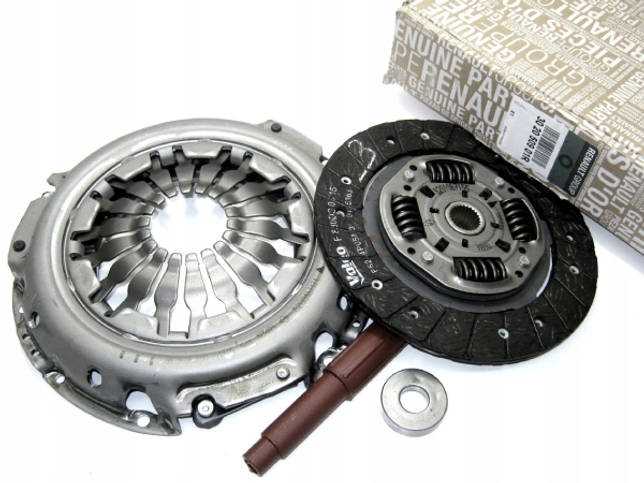

Артикул оригинального сцепления для 1.6 К4М с передним приводом – RENAULT 302050901R.

RENAULT 302050901R

Каталожный номер оригинальных запчастей (без выжимного) для двигателя 2.0 с полным и передним приводом — 302059157R. Аналоги:

• MECARM MK-10097D
• VALEO 834027 с выжимным
• SACHS 3000950648
• LUK 623370909

Установка

Проверьте отсутствие утечек из первичного вала, при необходимости замените направляющую трубку.

Обязательно замените:

• сальники фланцев дифференциала,
• подшипник выключения сцепления.

Снимите:

• сальники фланцев дифференциала.
• подшипник выключения сцепления.

Установите:

• новые сальники фланцев дифференциала,
• новый подшипник выключения сцепления.

Убедитесь в наличии и правильном расположении установочных втулок, обеспечивающих центровку относительно друг друга двигателя и коробки передач.

Присоедините коробку передач к двигателю.

Установите гайки шпилек крепления коробки передач.

Затяните требуемым моментом гайки шпилек крепления коробки передач (44 Нм).

Установите:

• нижние болты крепления коробки передач,
• верхние болты крепления коробки передач.

Затяните требуемым моментом болты верхнего и нижнего крепления коробки передач (44 Нм).

Снимите фиксатор гидравлический домкрат.

Установите левую опору маятниковой подвески.

Снимите приспособление для поддержания двигателя (Mot. 1453).

Установите:

• нижний подкос каталитического нейтрализатора,
• стартер,
• передний подрамник,
• реактивную тягу,
• рулевой механизм.

Соедините разъем датчика скорости движения автомобиля.

Установите:

• защитную крышку датчика скорости движения автомобиля,
• датчик положения коленчатого вала двигателя.

Присоедините приводной вал правого переднего колеса к коробке передач.

Установите правый передний подкрылок.

Работы, производимые с левой стороны автомобиля

Установите:

• болт крепления трубопровода гидроусилителя рулевого управления к подрамнику,
• болт крепления трубопровода гидроусилителя рулевого управления к опоре маятниковой подвески коробки передач,
• болт крепления трубопровода гидроусилителя рулевого управления к коробке передач.

Затяните требуемым моментом:

• болт крепления трубопровода гидроусилителя рулевого управления на подрамнике (21 Нм),
• болт крепления трубопровода гидроусилителя рулевого управления на опоре коробки передач (21 Нм),
• болт крепления трубопровода гидроусилителя рулевого управления на коробке передач (21 Нм).

Заверните болты крепления «массовых» шин к коробке передач.

Затяните требуемым моментом болты крепления «массовых» шин на коробке передач (21 Нм).

Соедините разъем выключателя света заднего хода.

Присоедините приводной вал левого переднего колеса к коробке передач.

Установите правый передний подкрылок.

Установите передний бампер.

Залейте масло в коробку передач.

Установите защиту поддона картера двигателя.

Присоедините трубопровод гидропривода сцепления к рабочему цилиндру сцепления.

Удалите воздух из гидропривода сцепления.

Установите:

• стопоры оболочек тросов выбора и переключения передач на коробке передач,
• тросы выбора и переключения передач к коробке передач.
• крепление жгута проводов на коробке передач,
• крепление жгута проводов на кронштейне ЭБУ системы впрыска,
• ЭБУ системы впрыска,
• гайку крепления «массовой» шины.

Соедините разъем блока предпускового подогрева.

Установите:

• воздуховод между турбокомпрессором и воздушным охладителем,
• хомут воздухопровода воздушного охладителя,
• гайка крепления воздухопровода на коробке передач,
• фиксатор воздуховода между турбокомпрессором и воздушным охладителем.

Установите расширительный бачок на кронштейн.

Затяните требуемым моментом гайки расширительного бачка 8 (Нм).

Установите:

• передние колеса,
• поддон аккумуляторной батареи,
• аккумуляторную батарею.

Задняя крышка картера коробки передач Renault Duster, Механическая коробка передач Снятие и установка коробки передач (двигатель K4M) Renault Duster, Механическая коробка передач

Замена

Кожух с нажимным диском и диафрагменной пружиной представляет собой неразборный узел, который также известен под названием «корзина сцепления». Если какой-либо компонент данной системы выходит из строя, то меняют полностью всю корзину сцепления.

Компоненты корзины сцепления:

• Кожух
• Диафрагменная пружина
• Нажимной диск
• Демпферные пружины
• Фрикционные накладки
• Ступица ведомого диска
• Демпфер крутильных колебаний
• Опорная стойка
• Упругие планки из стали

Как правило, замена корзины сцепления Дастера требуется при сильном износе лепестков пружины диафрагмы, а также в тех случаях, когда концы этих лепестков находятся не на одном уровне. Еще одним сигналом о необходимости замены корзины является снижение при выключении сцепления на педали. Данный факт может быть свидетельством «осадки» диафрагменной пружины или сильного износа плоскости нажимного диска.

Этапы пошагово:

• Установить автомобиль Рено Дастер на смотровую яму или эстакаду
• Снять с Дастер коробку переключения передач

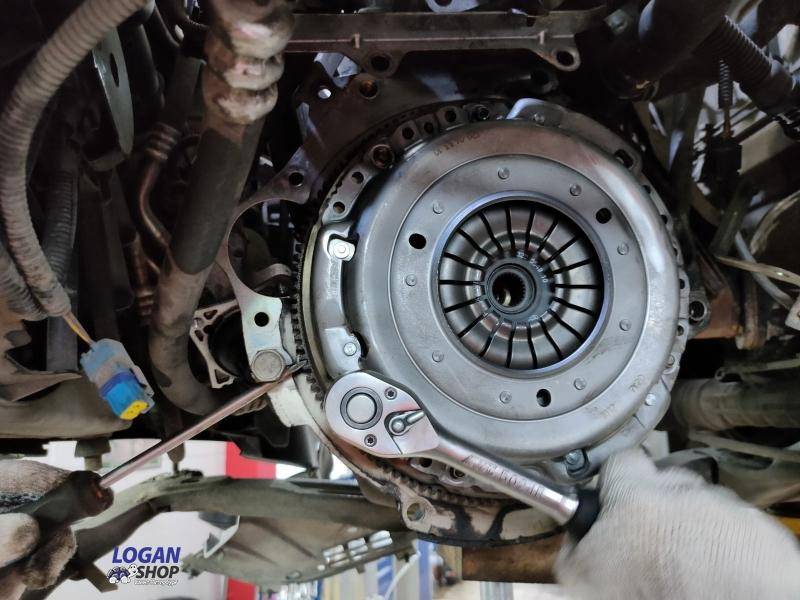

• Открутить 6 болтов крепления к маховику корзины сцепления Дастера
• Чтобы при этом не прокручивался маховик, между его зубьями необходимо просунуть монтажную лопатку или отвертку, уперев ее на крепление коробки передач (шпильку)
• Болты необходимо отвинчивать равномерно – по одному циклу за прием
• Когда действие диафрагменной пружины ослабнет, болты допускается отвинчивать произвольно
• Перед отвинчиванием последнего болта следует поддержать ведомый диск сцепления Дастера и его корзину
• После можно свободно снять ведомый диск и корзину сцепления
• Установка производится в обратной последовательности
• Центрирование ведомого диска производится по его выступающей к корзине сцепления части
• При установке сцепления штифты маховика должны войти в определенные отверстия корзины
• После установки всех деталей производится прокачка сцепления

Сцепление Дастера является важным компонентом автомобиля, без которого его нормальное функционирование просто невозможно. На протяжении всего срока службы сцепления Дастера периодически должна производится регулировка устройства – она позволит обеспечить ему максимально длительный срок службы и защитит от непредвиденных ситуаций на дороге.

Это интересно: Проверка герметичности топливопроводов Renault Duster

Инструменты для замены сцепления

Ремонт узла на Рено Дастер предполагает демонтаж КПП и вывешивание мотора (одна из подушек-опор находится под КПП). Если замена сцепления или ремонт узла делается самостоятельно — необходимы смотровая яма или двухопорный подъемник (для доступа к силовому агрегату и КПП), лебедка или домкрат (для поднятия, поддомкрачивания двигателя). Для защиты полуосей от попадания грязи, пыли, влаги используют специальные втулки. Также применяют защитные чехлы для пыльников шаровой опоры. Из инструмента необходимы:

• накидные, рожковые ключи, головки разных размеров;
• отвертки;
• центрирующая оправка.

Почему лучше обращаться за помощью в замене сцепления в автосервис DDCAR?

От точности выполнения операций по ремонту узла сцепления зависит реализация мощностных характеристик кроссовера. Поэтому регулировкой привода или заменой агрегата должны заниматься профессионалы. В автосервисе DDCAR мастера с десятилетним опытом выполняют все работы по приемлемой цене с использованием западных технологий.

Качество работ подтверждается гарантией 6 месяцев и положительными отзывами клиентов. Водители, которые впервые обратились в автосервис, получают 10% скидку на услуги. Мы можем оперативно выполнить замену прижимных дисков, подшипников или агрегата, а также все сопутствующие операции.

Конструкция сцепления

Пошаговая инструкция по замене сцепления на Рено Дастер

Пошаговая инструкция по замене сцепления на Рено Дастер

Замену сцепления выполняют так:

Демонтируют коробку передач.
Придерживают маховик установочной лопаткой, выкручивают крепежные винты нажимной пластины подрамника. Болты ослабляют постепенно, делая каждый раз по одному обороту и переходя к следующему элементу.
Удаляют стационарный и ведомый диски с маховика. Осматривают деталь на наличие трещин или других дефектов. Оценивают степень износа накладок. Если обнаруживается провал заклепок, наличие масляных пятен, диск заменяют.
Оценивают надежность крепления демпферных пружин, пытаясь двигать их в гнездах

Если для этого не нужно прилагать усилий, заменяют диск.
Когда на корпусе ведомого элемента присутствуют дефекты, обращают внимание на осевое биение. Если параметр превышает 0,5 мм, деталь нужно поменять.
Проверяют рабочие части маховика на наличие заусенцев, пробоин, вмятин, потертостей

Поврежденные элементы заменяют.
При расшатывании заклепок кожуха нажимной диск заменяют полностью. Одновременно проверяют состояние удерживающей пружины. Она не должна иметь трещин. Места соединения лепестков с переключателем должны лежать в одной плоскости.
Проверяют соединительные части диска и кожуха. Сломанные или поврежденные звенья замене не подлежат, диск обновляют полностью. Опорные кольца пружины не должны иметь дефектов.
Устанавливают сцепление, предварительно оценивая легкость хода ведомого элемента по шлицам. Устраняют причины заклинивания или обновляют поврежденные детали.
Наносят на движущиеся детали тугоплавкую смазку. С помощью оправки монтируют движущийся диск. На центрирующие штифты надевают кожух, возвращают на место болты. Крепежи ввинчивают медленно, поочередно переходя от одного элемента к другому.
Демонтируют оправку, возвращают на место коробку передач.
Меняют рабочий выжимной цилиндр сцепления. Прокачивают систему.

Лучшие производители сцепления для Дастера

Замена сцепления на рено дастер предполагает покупку новой детали. Цена зависит от производителя.
Один из надежных производителей и поставщиков автозапчастей — французская компания Valeo. Фирме принадлежат 143 завода в 20 странах. Среди клиентов — автогиганты BMW, Ford, General Motors. Все комплектующие проходят сертификацию, строжайший производственный контроль.
Немецкая фирма SACHS занимается поставками оригинальных запчастей для вторичного рынка и конвейерной сборки европейских автомобилей. Крупнейший производитель комплектующих имеет 39 производственных участков во всем мире.

Немецкая компания LuK — крупнейший производитель. Обеспечивает продукцией вторичный рынок и сборочное производство. Имеет более 1000 патентов на узлы сцепления.
Турецкий производитель MA-PA поставляет запчасти в 45 стран мира. Для рынка России и СНГ продукция выпускается под брендом «KRAFTTECH».

Замена сцепления Renault Daster

Специализированный сервис Рено

Кроссовер Рено Дастер комплектуется однодисковым сцеплением сухого типа с установленной по центру диафрагменной нажимной пружиной. Механизм приводится в действие с помощью гидравлического привода. Нажимной диск находится в стальном кожухе, закрепленном на маховике силового агрегата, а ведомый зафиксирован на первичном вале коробки переключения передач. Работа гидропривода обеспечивается за счет рабочего цилиндра, который совмещен с выжимным подшипником для воздействия на лепестки пружины диафрагмы.

Когда необходима замена сцепления Рено Дастер?

Исправный механизм обеспечивает плавную передачу вращающего момента коленчатого вала двигателя на вал КПП, уверенный старт и динамичный набор скорости. В процессе интенсивной эксплуатации автомобиля диски и подшипники подлежат естественному износу – поэтому и нужна замена сцепления Рено Дастер. Определить необходимость ремонта автовладельцы могут по следующим признакам:

• появляется пробуксовка прижимных дисков при старте и динамичном разгоне кроссовера, в результате которой на ведущие колеса не передается крутящий момент полностью;
• переключение передач осуществляется с трудом по причине неполного выключения механизма;
• увеличился ход или происходит провал педали из-за повреждения главного (рабочего) цилиндра, а также наличия воздуха в системе гидропривода;
• при трогании с места происходят рывки;
• прослушивается посторонний шум при работе механизма.

Старт с места с пробуксовкой, переключение передач с рывками, неправильная регулировка привода сцепления, а также выполнение буксировки с нарушением требований производителя сокращают ресурс механизма. При эксплуатации агрегата с изношенными дисками возрастает нагрузка на другие элементы трансмиссии, поэтому лучше не затягивать с устранением неисправностей.

Особенности замены сцепления Рено Дастер

Ремонт или замена сцепления Рено Дастер с полным приводом проводятся после диагностики агрегата, которая выявляет причины сбоев механизма. Выполняются следующие операции:

• аккуратное снятие агрегата с автомобиля;
• разборка для оценки технического состояния комплектующих;
• оценка технического состояния и эксплуатационного ресурса деталей;
• монтаж новых запасных частей;
• сборка узла с соблюдением допусков;
• установка механизма на кроссовер.

После замены узла мастерами выполняются регулировка гидравлического привода и проверка работоспособности механизма. Проблема в том, что трудно получить доступ к элементам крепления кожуха – приходится использовать специнструмент.

Почему лучше обращаться за помощью в замене сцепления в автосервис DDCAR?

От точности выполнения операций по ремонту узла сцепления зависит реализация мощностных характеристик кроссовера. Поэтому регулировкой привода или заменой агрегата должны заниматься профессионалы. В автосервисе DDCAR мастера с десятилетним опытом выполняют все работы по приемлемой цене с использованием западных технологий.

Качество работ подтверждается гарантией 6 месяцев и положительными отзывами клиентов. Водители, которые впервые обратились в автосервис, получают 10% скидку на услуги. Мы можем оперативно выполнить замену прижимных дисков, подшипников или агрегата, а также все сопутствующие операции.

Цены на ремонт МКПП Рено Дастер*:

• Замена масла в коробке — 600 руб
• Разборка-сборка КПП — 7500 руб
• Снятие-установка МКПП (передний привод) — 6800 руб
• Снятие-установка МКПП (полный привод) — 11800 руб
• Замена сцепления Рено Дастер (передний привод) — 6800 руб
• Замена сцепления Рено Дастер (полный привод) — 11800 руб
• Замена промежуточного подшипника (при снятом приводе) — 500 руб
• Снятие-установка правого привода — 1800 руб
• Снятие-установка левого привода — 1600 руб
• Замена пыльника внешнего ШРУС— 1500 руб
• Замена внешнего ШРУС — 1500 руб

* Внимание! Цены могут отличаться из-за конструктивных особенностей вашей модификации

Когда необходима замена сцепления Рено Дастер

• Если при включении передач и при начале движения с места машину начинает трясти. Это может быть признаком неравномерного износа фрикционных накладок или при ослаблении некоторых лепестков пружины
• При большом свободном ходе педали сцепления, когда сцепление отключается в самом конце хода педали. Несмотря на все возможные регулировки и удаление воздуха из системы гидропривода сцепления. Скорее всего, причина в критическом износе фрикционных накладок на диске сцепления
• При резком снижении усилия, необходимого для нажатия на педаль сцепления. Похоже, лепестковая пружина сильно ослабла или имеет критический износ и нуждается в полной замене

В техцентре Рено Ремонт Вы сможете быстро и качественно заменить сцепления на своем Рено Дастер. Работу проведут в кратчайшие сроки. При наличии всех запасных частей, уже через несколько часов Вы сможете снова сесть за руль своего автомобиля.

Чтобы записать на осмотр или ремонт сцепления нужно позвонить по телефону 8(495)94-067-94 .

01.Химчистка 2900 руб.

Включая быструю сушку феном CarFon.Подробнее

02.Проверка авто 1650р

Диагностика состояния машины перед покупкойПодробнее

03.19 работ за 990р

Рекомендуем при каждом прохождении ТО.Подробнее

Обслуживание и регулировки сцепления Рено Дастер

Как прокачать сцепление автомобиля (общее руководство)

Как производится прокачка

При замене сцепления в гидравлическую систему выжима попадает воздух.

Избежать возникновения этой проблемы помогает прокачка.

Работу которую выполняют так:

1. Измеряют уровень тормозной жидкости в полости тормозного цилиндра. 2 элемента соединяют с общим баком. Жидкость должна достигать максимальной отметки, нанесенной на корпус емкости. При необходимости выполняют доливку.
2. Удаляют колпачок с клапана, выпускают воздух из цилиндра сцепления.
3. Устанавливают на клапан шланг, конец которого погружают в канистру с тормозной жидкостью.
4. Просят напарника плавно надавливать на педаль сцепления через каждые 2 секунды.
5. Вытаскивают пружинный элемент крепления шланга. Вынимают наконечник из отвода рабочего цилиндра. В это время помощник нажимает на сцепление, удерживая его. Из шланга должна потечь тормозная жидкость с пузырьками. После того как этот процесс прекратится, наконечник вводят в патрубок до упора. Устанавливают пружинный фиксатор.
6. Отпускают педаль, выжидают 5 секунд. Действия повторяют до прекращения появления пузырьков в жидкости.

После прокачки сцепления не забывают надеть колпачок на клапан для выпуска воздуха.

Регулировка

Регулировка сцепления Дастера должна проводится примерно каждые 20 тыс. км пробега или раз в год. Многое зависит от условий эксплуатации автомобиля и от стиля вождения автомобилиста. Например, тем, кто предпочитают более резкий стиль управления автомобилем, рекомендуется производить регулировку автомобильного сцепления чаще. Также регулировка осуществляется в случае нарушений в работе механизма.

Признаки неисправности:

• Пробуксовки
• Рывки
• Шум
• Западание педали
• Малый свободный ход педали
• Утечка жидкости в системе привода

Сцепление Дастера необходимо прокачивать после каждой замены жидкости в нем. Данную операцию обязательно нужно выполнять для того, чтобы выгнать скапливающийся в процессе замены в системе воздух. Чтобы ее осуществить, необходимо надеть шланг на штуцер рабочего цилиндра. Свободный конец шланга опускается в емкость, в которой находится рабочая жидкость. После подготовки штуцер следует отвернуть на ? оборота и нажимать на педаль сцепления до тех пор, пока не перестанут выходить пузырьки воздуха. Перед тем, как закончить процедуру и завернуть штуцер, необходимо нажать на педаль и удерживать ее.

Замена сцепления Рено Дастер

Сцепление – это обязательный узел в любом автомобиле. Он предназначен для периодического отключения двигателя от остальных деталей трансмиссии. Это нужно для запуска мотора и для переключения передач при ускорении автомобиля и его движении на различных скоростях.

Практически во всех моделях концерна Рено сцепление выполнено по одинаковой и самой распространенной для легковых автомобилей схеме – сцепление сухое и однодисковое. Это значит, что внутри узла сцепления отсутствуют какие-либо рабочие жидкости, а крутящий момент от двигателя к коробке передач передается с помощью перемещения диска сцепления.

2278-11-2-05

При этом часть тормозной жидкости вытесняется в емкость. После того как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник. После этого помощник может отпустить педаль сцепления. Повторяем эту операцию несколько раз.

Снимаем шланг и надеваем на штуцер защитный колпачок.

При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Существует более простой вариант замены тормозной жидкости в гидроприводах тормозов. Такой способ не требует присутствия помощника. При этом способе желателен некоторый запас тормозной жидкости (не менее литра).

Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободный проход между бачком с тормозной жидкостью в подкапотном пространстве и тормозными цилиндрами всех четырех колес.

Откачиваем резиновой грушей или шприцем тормозную жидкость из бачка. Доливаем новую жидкость до верхней кромки. Для ускорения процесса (чтобы выпускать жидкость из всех цилиндров сразу) желательно подобрать четыре отрезка трубок, плотно надевающихся на штуцеры прокачки всех цилиндров. Свободные концы трубок опускаем в прозрачные бутылки небольшой емкости.

Отворачиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убывание жидкости из бачка, расположенного на тормозном цилиндре, и незамедлительно пополняем бачок. Наблюдаем нарастание уровня жидкости в бутылках, расположенных возле колесных тормозных цилиндров.

Необходимо несколько раз переместиться от положения наблюдения за истечением жидкости из штуцеров тормозных цилиндров в положение, когда можно проконтролировать и пополнить уровень жидкости в бачке, расположенном на тормозном цилиндре, чтобы не допустить осушения бачка.

Обычно наиболее быстро уровень растет в бутылках, в которые опущены шланги, идущие от тормозных цилиндров передних колес. Как только в бутылке у одного из передних колес окажется около 200 мл жидкости, заворачиваем и затягиваем штуцер этого цилиндра. Далее дожидаемся такого же результата у цилиндра другого переднего колеса и также заворачиваем его штуцер прокачки. Завершить процесс можно после того, как через штуцер каждого заднего колеса выйдет по 200–250 мл жидкости.

Убеждаемся в герметичной затяжке всех штуцеров. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.

http://www.drom.ru/reviews/renault/duster/82951/84516/http://www.dusterok.ru/remont/kak-samomu-zamenit-stseplenie-na-reno-dasterhttp://www.zr.ru/content/articles/816420-zamena-zhidkosti-v-gidroprivodax-tormozov-scepleniya-renault-duster/http://sl644.ru/aktsiya-ot-sluzhby-644-zamena-stsepleniya-na-renault-duster.htmlhttp://www.zr.ru/content/articles/816420-zamena-zhidkosti-v-gidroprivodax-tormozov-scepleniya-renault-duster/

голоса

Рейтинг статьи

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

В корпусе содержатся следующие детали:

1. Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
2. Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
3. Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
4. Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
5. Рабочий цилиндр сцепления совмещенный с выжимным подшипником.

Выжимной подшипник

Тип выжимного подшипника зависит от типа МКПП и типа двигателя, установленных на машине. Таким образом, под МКПП 6ст. TL8 устанавливается один вид выжимного подшипника, а под МКПП 5ст. JR5 две разновидности в зависимости от типа двигателя K4M(1.6 дорестайлинг) или H4M(1.6 рестайлинг).

Производитель: Аналог	DC422-510009710	4500 / 3900 руб. по карте:3500
	DC523-306202899R	8000 / 7000 руб. по карте:6800
	DC529-7700102781	3400 / 1900 руб. по карте:1450

Общая информация: ресурс сцепления на Рено Дастер (и аналогичных на Террано / Каптур) составляет в среднем 80-250т.км. и зависит в первую очередь от стиля вождения. Нужно понимать, что для сцепления опасен перегрев и, стартуя с высоких оборотов, а также используя пробуксовку сцепления на бездорожье можно значительно сократить его ресурс. Есть случаи «поджигания» сцепления на пробегах до 20т.км., когда после сильных нагрузок на бездорожье сцепление продолжает работать нормально, но при троганьи появляется свист. Поэтому в сложных дорожных условиях, если машина забуксовала и за несколько попыток не может преодолеть препятствие, дайте немного времени остыть трансмиссии, прежде чем продолжать попытки. В то же время не редки случаи когда оригинальное сцепление при обычной эксплуатации проходит более 300т.км, включая аккуратную эксплуатацию на бездорожье.

Категории товаров, которые вам могут быть интересны на основании статьи «Сцепление и выжимной подшипник»:
