Дастер лампа ближнего - Лампы ближнего света на Рено Дастер

Иная оптика Рено Дастер

На автомобилях Renault Duster установлены дополнительные светотехнические приборы:

Передние противотуманные огни, оснащенные лампами стандарта H16 (после рестайлинга) или H11 (на машинах до 2015 г.). Следует учитывать, что использовать H11 вместо H16 нельзя, поскольку при проведении модернизации были внедрены рассеиватели из пластика. Запрещено устанавливать изделия H8 вместо H16 (отличаются повышенной мощностью и цоколем, требующим доработки), поскольку перегрев приводит к разрушению отражающего слоя. Для замены требуется частичное снятие бампера и подкрылков передних колес.
Передние указатели поворота, оборудованные деталями с оранжевой колбой и цоколем PY21W.
Задние комбинированные фонари, оснащенные лампами P21/5W (с 2 нитями, используются для обозначения габаритов и индикации торможения), P21 для задней противотуманной фары и сигнала заднего хода, PY16W для указателя направления поворота. На машинах после модернизации 2015 г. устанавливаются светодиодные габаритные огни, рассчитанные на весь срок эксплуатации. Для индикации торможения введены изделия стандарта P21 с единой нитью накаливания. Для замены требуется снятие комбинированного фонаря и держателя лампочек.
Повторители поворота в передних крыльях оборудованы индикаторами WY5W. Для замены необходимо поддеть корпус плафона, а затем повернуть против часовой стрелки относительно патрона.
На верхней кромке крышки багажника предусмотрен дополнительный сигнал торможения с деталью W16W со спиралью накаливания, которая перегревает и деформирует красный пластик рассеивателя (многие владельцы устанавливают светодиодный элемент).
На машинах, собранных после 2015 г., для подсветки регуляторов климатической установки применен элемент с пластиковым цоколем W1.2W. Для замены потребуется частично разобрать центральную часть панели приборов.

Передние противотуманные огни оснащены лампами стандарта H16.

Ближний свет в авто

Головные фары на Renault Duster оборудованы раздельными лампами накаливания для ближнего и дальнего света. После проведения рестайлинга завод ввел дневные ходовые огни, снизившие нагрузку на лампы ближнего света.

Подходящие лампы

Для головного освещения используют лампы с металлическим цоколем стандарта H7, имеющие мощность 55 Вт и снабженные прозрачной колбой. Поскольку фары не оснащены системой очистки потоком жидкости, то применение ксеноновых источников света не допускается. Запрещено использовать светодиодные элементы как не соответствующие правилам эксплуатации транспортных средств.

Аналоги оригинальной оптики

Концерн Renault не производит лампы для своих автомобилей. В упаковке с оригинальной маркировкой могут находиться детали:

Osram;
Philips;
Bosch.

В упаковке с оригинальной маркировкой могут быть лампы Osram.

Замена ламп ближнего света

Для проведения ремонта необходимо:

Заглушить двигатель и выключить габаритное освещение.
Открыть капот, а затем снять резиновую крышку большего диаметра.
Аккуратно покачать патрон, извлекая элемент из рассеивателя.
Вынуть лампу, а затем вставить новую деталь. При монтаже необходимо использовать нитяные перчатки, поскольку отпечатки пальцев на колбе приводят к появлению черных пятен и неравномерному нагреву.
Вернуть патрон на место и установить защитную крышку, а затем проверить работу светотехники.

Категорически запрещено использовать элементы с разными рабочими характеристиками (например, устанавливать в левую фару изделие с повышенной светоотдачей, а в правой применять стандартный элемент).

Как выбрать лампу ближнего света

Перед тем как заменить вышедшую из строя деталь, необходимо выяснить, какая лампа установлена в противоположной фаре. Не рекомендуется использовать лампы, выпущенные разными заводами, поскольку они могут отличаться яркостью свечения и цветовой температурой. При подборе детали следует учитывать мощность и конструкцию цоколя.

Наиболее распространенные галогеновые лампы для Рено Дастер:

Osram Original Line, имеющие мощность на входе до 58 Вт. Изделие обеспечивает световой поток на уровне 1500 лм, заявленный производителем срок службы составляет 550 часов.
Philips Vision, отличающиеся улучшенным световым потоком. Разработчик заявляет повышение видимости на 30% (за счет удлиненного луча света) по сравнению со стандартными изделиями. Мощность излучения составляет 1500 лм, срок службы достигает 550 часов.
Philips X-treme с увеличенной в 1,3 раза дальностью освещения. Лампа излучает белый свет, имеющий цветовую температуру 3500 К. Недостатком является уменьшенный ресурс, не превышающий 450 часов.
General Electric Megalight Plus 50, которые обеспечивают луч света со стандартной цветовой температурой. Компания GE предлагает модификации изделий Megalight Ultra +120% и Megalight Ultra +150%, которые отличаются увеличенной дальностью освещения. Лампы необходимо менять парами, что обеспечивает улучшенное освещение дорожного полотна в ночное время.
Narva Standard со стандартным светом желтоватого оттенка. Существует модификация Range Power White, которая отличается повышенной до 4500 К цветовой температурой (бело-голубой цвет, имитирующий ксенон). Версия Long Life отличается от стандартных ламп увеличенным ресурсом (температура света 3000 К). Производитель также выпускает изделия Range Power +50% и +110%, которые имеют увеличенную дальность освещения дороги.

Освещение в салоне авто

Для освещения интерьера используется плафон, закрепленный на панели потолка между солнцезащитными козырьками. Если владелец сталкивается с проблемой отсутствия света при отпирании дверей, то следует проверить положение переключателя режимов работы (возможно принудительное отключение светильника). Если изменение позиции селектора не восстанавливает функции плафона, то потребуется поменять лампу. Для выполнения работ необходима отвертка с тонким плоским жалом и новый источник света формата W5W.

Алгоритм действий:

Закрыть двери, а затем аккуратно поддеть пластиковый рассеиватель плафона и потянуть на себя.
Вынуть неисправный источник света, вставить новую лампу, установить крышку и проверить работоспособность. Если на автомобиле Duster используется плафон с дополнительными элементами для чтения, то замена производится по аналогичной процедуре. Производитель машины напоминает, что стеклянные колбы при неаккуратном обращении могут разбиться и травмировать человека.

Освещение в салоне авто – плафон на панели потолка.

В центральной части потолка предусмотрен плафон для подсветки заднего ряда сидений (узел используется в зависимости от комплектации автомобиля). Обслуживание производится с помощью отвертки. Под прозрачной крышкой расположены лампы стандарта W5W. Дополнительный светильник находится в полости перчаточного ящика. Для замены источника света необходимо надавить на фиксатор металлическим предметом, а затем сдвинуть плафон внутрь обшивки, что позволит вынуть лампу с цоколем W5W.

При отпирании крышки багажного отделения включается светильник, расположенный на левой боковой обшивке. Для доступа к лампе необходимо надавить на фиксатор рассеивателя, а затем сдвинуть крышку в сторону спинки заднего ряда сидений. Внутри находится элемент W5W, для замены не требуется дополнительный инструмент.

Процесс смены элемента

Перед тем как поменять лампы, необходимо открыть капот и отсоединить проводку от отрицательной клеммы батареи (для предотвращения случайного запуска вентилятора на радиаторе). При отключении питания происходит блокировка магнитолы (защита от кражи), поэтому необходимо заранее найти код. Цифровой пароль записывается дилером при продаже автомобиля в сервисную книжку.

Демонтаж старой лампы

Для снятия детали на машине 2013 г. выпуска необходимо:

Удалить резиновый защитный колпак, который находится на задней части корпуса фары. На заглушке предусмотрен прямоугольный выступ для захвата пальцами. Деталь удерживается в специальной прорези, находящейся на корпусе.

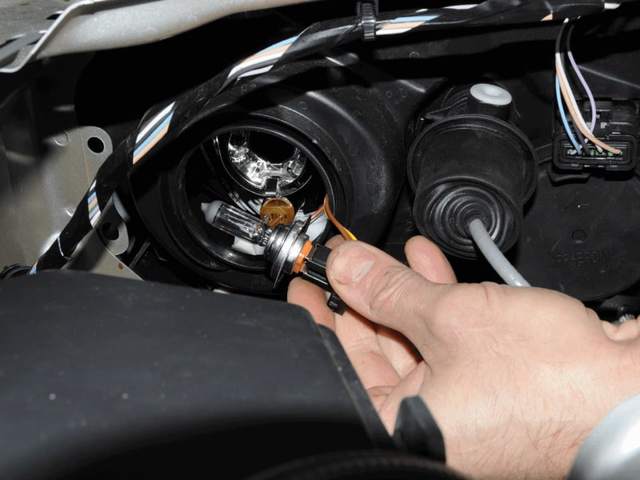

Для снятия лампочки необходимо надавить на штекер пальцем, преодолевая сопротивление 3 пружинных зажимов. После снятия фиксаторов раздастся щелчок, лампа станет свободно перемещаться в посадочном окне.
Вынуть источник света из фары, а затем руками снять колодку жгута электропроводки. Если в соединение попала влага и образовался слой ржавчины и окислов, то необходимо аккуратно расшатать контактирующие поверхности. После снятия требуется очистить контактные пластины в колодке от грязи и выяснить причину проникновения воды в полость фары. При обнаружении повреждений на корпусе или резиновой заглушке требуется заменить детали. Эксплуатация негерметичного оборудования приводит к ухудшению условий освещения дороги.

Если рука водителя не проходит в щель между фарой и деталями в моторном отсеке, то следует отсоединить трос механического корректора луча света. Для доступа к разъему необходимо снять резиновый чехол, который стягивается рукой. Затем необходимо вывести наконечник тросика из зацепления с толкателем регулятора. После установки новой лампы трос корректора и чехол устанавливаются на штатные места.

Сборка нового элемента

Перед проведением монтажных работ необходимо извлечь новые детали из заводской упаковки, а затем надеть на лампочку штекер подачи питания. Источник света удерживается рукой, на кисть надета защитная перчатка.

Установка на авто

Для установки лампы в фару необходимо:

Ввести источник света в посадочное отверстие. В верхней части гнезда имеется вырез под направляющий выступ, который находится на цоколе. При монтаже запрещается прикасаться к стеклянной колбе пальцами, поскольку жировые отпечатки приводят к появлению на прозрачной поверхности темных пятен. Для удаления жирового налета используется ветошь или безворсовая салфетка, смоченная спиртом.
Поднять лампу с установленным цоколем вверх, преодолевая усилие пружинных элементов.
После срабатывания фиксаторов установить на место резиновую крышку. Заглушка равномерно распределяется по монтажному кольцу рукой.
Подключить батарею к бортовой сети автомобиля и проверить корректность расположения лампочки внутри рассеивателя и работоспособность фар головного света.

Регулировка фар рено дастер

Ручка регулировки А
3 положения
Ручка регулировки А 4 положения
Только с водителем или с одним пассажиром спереди
С водителем, одним передним пассажиром и одним задним пассажиром
С водителем и пассажиром спереди, и двумя пассажирами сзади
С водителем и пассажиром спереди, и тремя пассажирами сзади
С водителем и пассажиром спереди, тремя пассажирами сзади и багажом
Только водитель и багаж

Откройте капот двигателя и найдите маркировку В возле одной из передних фар.
Поверните винт 1 каждой фары отверткой на четверть оборота в сторону «-» для опускания света фар.
Выполните обратную регулировку после возвращения в свою страну: поверните винт 1 на четверть оборота в сторону «+» для поднятия света фар.

Очиститель ветрового стекла
При включенном зажигании передвигайте рычаг под руле во го переключателя 1 параллельно рулевому колесу;
В Прерывистый режим работы.
После каждого рабочего цикла щетки останавливаются на несколько секунд.
С Непрерывная работа с малой частотой.
D Непрерывная работа с большой частотой.
Омыватель ветрового стекла
При включенном зажигании потяните рычаг подрулевого переключателя 1 на себя.
В дополнение к стеклоомывателю включается короткое возвратно-поступательное движение стеклоочистителя.
При длительном воздействии включается стеклоомыватель и стеклоочистители совершают три взмаха.
При отрицательной температуре наружного воздуха следует убедиться, что щетки стеклоочистителей не примерзли к стеклу: это может вызвать перегрев электродвигателя стеклоочистителей.

Следите за состоянием щеток. Щетки следует заменить, как только Вы заметите ухудшение качества очистки стекла (примерно раз в год). Регулярно очищайте ветровое стекло.

Если Вы выключите зажигание при работающих стеклоочистителях (рычаг не находится в положении А), щетки остановятся в произвольном положении.
Снова включите зажигание, установите под руле вой переключатель 1 в положение А, чтобы щетки вернулись в положение фиксированной остановки.
Стеклоочиститель заднего стекла

Меняем лампочки стоп-сигнала и заднего хода

Последовательности действий по замене лампочек стоп-сигнала и заднего хода в Дастер:

Обесточьте авто, сняв клемму минус с аккумулятора.
Теперь снимите фонарь: открутите две крепящие фонарь пластиковые барашковые гайки.
Переместите фонарь в сторону от кузова на длину проводов.
Отпустите фиксатор, а затем разъедините колодку с фонарем и снимите его.
Выжмите держатели.
А затем демонтируйте заднюю крышку фонаря вместе с патронами.
Вдавите в патрон, неисправную лампочку, проверните её влево и извлеките из патрона.
При вставке исправной детали необходимо, что выступы на цоколе попали в прорези патрона. Для фиксации лампочки, проверните ее вправо.
Дальнейшая сборка в обратном порядке.

Лучшие лампы ближнего и дальнего света на Рено Дастер

Для автомобиля Renault Duster рекомендуется использовать оригинальные лампы производителя. Однако далеко не всегда их можно найти в свободной продаже, поэтому, как вариант, подойдут изделия следующих линеек:

Осрам и Филипс.
Bosch.
Halogen.
ПИА.

Какая лампа ближнего света подойдет на Дастер

Прежде всего каждому автовладельцу следует знать, что в качестве штатной для ближнего света на Рено Дестер устанавливается лампа с артикулом 7701040849. Если найти ее не удалось, можно применить следующие три аналога:

Наименование	Особенности	Рейтинг
Bosch Pure light	Самая оптимальная, недорогая	4 из 5
Philips X-treme Vision	Максимальная яркость, высокая цена	5 из 5
Philips LongLife EcoVision	Большой срок службы, средняя стоимость	4 из 5

Самые яркие лампочки ближнего света

Любая лампочка Н7 для ближнего света, подходящая по техническим параметрам для Рено Дастер, с заявленной повышенной светимостью может подойти под определение этой категории.

Однако непревзойденным лидером является Philips X-treme Vision. Среди ее главных характеристик выделяются:

Светимость на 130% больше стандартной (1500 лм).
Надежная видимость на расстоянии до 45 метров (максимум до 75 м).
Стойкое стекло колбы из кварца.
Белый свет с температурой 3,5 тыс. К.
Срок службы не менее 450 часов.

Долговечные лампы на Дастер

Из рассмотренных выше ламп для фар ближнего света на Рено Дастер максимальной долговечностью обладают Philips LongLife EcoVision. Это галогеновый светильник средней светимости со сроком службы до 1,5 тыс. часов. Более дорогие аналоги, работающие на светодиодной технологии, способны служить в 20-30 раз дольше! Например, производители PowerLightec, Seoul и Philips MZ заявляют о 50 тыс. часов работы своих изделий. Единственный недостаток этих моделей – большая стоимость.

При выборе ламп для ближнего света предпочтение лучше отдавать экземплярам с желтоватым оттенком. На практике чисто белый и с примесью сине-фиолетовых тонов световой поток при одинаковой мощности хуже освещает дорожное полотно.

Учимся самостоятельно менять лампу ближнего света, ДХО и ПТФ на Рено Дастер

Что следует знать об оптике авто?

Автомобильная система освещения состоит из следующих осветительных приборов:

головного света, включающего ближний и дальний свет;
дневных ходовых огней (ДХО);
передних и задних противотуманных фар;
указателей поворотов и габаритных огней;
стоп-сигналов и фонарей освещения заднего номера;
освещение салона;
подсветка приборов и т.д.

Типы осветительных элементов Фара ближнего света предназначены освещать дорогу на расстоянии 40-50 метров, дальнего – 100-130 метров, освещая светоотражающие объекты. Дальний свет более мощный и интенсивный. Габаритные огни позволяют оценить размеры машины. Поворотные фонари информируют других участников движения о намерениях водителя совершить маневр, а также выполняют функцию аварийного освещения.

ДХО улучшают видимость машины для других водителей в дневное время. У них более интенсивный и яркий свет, чем у габаритов. Требование по установке этого освещения появилось недавно, поэтому ДХО на Рено Дастер часто отсутствуют, их устанавливают самостоятельно.

ПТФ предназначены освещать дорожное полотно во время непогоды или при плохой видимости. От ПТФ исходит широкий луч света, усеченный сверху. Таким образом, световой луч не отражается от капель воды и не слепит водителя.

Основная функция фонарей заднего освещения – предупреждать водителей транспорта, движущегося позади, о маневрировании. Внутреннее освещение включает в себя освещение салона, приборной доски, фонари освещения моторного отсека и багажника, дверные габариты и т.д.

Параметры выбора

Для головного света могут использоваться 4 вида ламп:

лампы накаливания
галогенки;
ксенон
светодиоды.

Обычные лампочки и галогенные похожи конструкцией. Они все реже применяются, так как имеют небольшой срок годности. Основным их плюсом является низкая стоимость. Штатные лампочки в настоящее время меняют на ксенон и светодиоды.

Ксеноновые лампочки не боятся вибраций и ударов, обладают высокой интенсивностью, яркостью и долгим сроком эксплуатации. Главный их недостаток – высокая стоимость. Наиболее перспективными являются светодиоды.

Они имеют следующие преимущества:

высокую яркость;
низкое потребление энергии;
высокую надежность;
низкую температуру нагрева;
долгий срок службы.

При выборе ламп следует учитывать такие факторы, как:

надежность;
яркость;
интенсивность освещения;
уровень комфортности;
долговечность;
эксплуатационные характеристики;
температуру нагрева;
производителя;
стоимость;
простота установки.

В противотуманках используются галогенки, но можно установить светодиоды, на которые нет ограничений, в отличие от ксенона. В ДХО устанавливают светодиодные огни, которые хорошо заметны в дневное время.

Демонтаж и замена фар своими руками

Процедура замены фары несложная, поэтому вполне может быть выполнена начинающими водителями своими руками. Процесс состоит из двух основных этапов: снятия и установки нового прибора.

Лампы ближнего света

Заменить лампочку ближнего света на Рено Дастер не составляет труда (автор видео — trebor1159).

Процедура состоит из следующих действий:

Отключается отрицательная клемма от аккумулятора.
Отсоединяется приводной трос корректора.
Затем снимается резиновая заглушка с задней части фары.
Чтобы достать лампочку, нужно взять ее за цоколь и нажать вниз до щелчка. Извлекается элемент за колодку.
Далее из колодки извлекается старая лампочка, а на ее место устанавливается новая.
Далее действия производятся в обратном порядке.

Противотуманки

Правая и левая противотуманки меняются аналогично, поэтому достаточно рассмотреть процесс замены правого элемента:

Снимается правое колесо и защитный щиток.
Далее выкручиваются крепления передней части подкрылка. После этого освободившуюся часть следует загнуть и завести за тормозной диск.
Затем, нажав на фиксатор, от лампочки нужно отсоединить разъем с проводами.
Повернув лампочку против часовой стрелки до упора, вынимаем ее из корпуса.
Устанавливаем новый осветительный элемент в обратной последовательности.

Пошаговый процесс замены

Процесс переустановки ламп для фар ближнего света на Рено Дастер выглядит следующим образом:

Демонтировать резиновую защитную крышку, расположенную со стороны мотора, без избыточного усилия.
Извлечь патрон, несильно надавив на него вниз.
Заменить лампу, правильно скоординировав ее по вертикали.
Выполнить все этапы по сборке – в обратной последовательности.

Внимание! Во время работы нужно соблюдать технику безопасности: отключить электросеть авто, брать лампу в руки только в чистых х/б-перчатках, избегать проникновения внутрь фары влаги, пыли и грязи из подкапотного пространства

Разновидности ламп

На машинах Renault Duster, собранных как в 2012, так и в 2017 г., используются лампы ближнего света мощностью 55 Вт, оснащенные цоколем стандарта H7. Колба заполняется парами брома или йода, увеличивающими срок службы вольфрамовой нити. Конструкция фары не рассчитана на использование ксеноновых ламп, которые могут разрушить пластиковый рассеиватель. Кроме того, для работы ксенона необходимо подключить к бортовой сети блок розжига. Подсоединение дополнительного оборудования, не одобренного заводом, может стать причиной возгорания автомобиля.

Существуют светодиодные лампы с разъемом H7, которые теоретически можно установить в фары Duster без дополнительных доработок электрических цепей. Но подобная доработка (как и применение ксенона) расценивается сотрудниками ДПС как вмешательство в конструкцию автомобиля, что влечет за собой лишение водительских прав.

Преимуществом светодиодных ламп является возможность добиться сохранения прав в ходе судебных разбирательств (в отличие от ситуаций с использованием газоразрядных источников света).

В конструкции передних фар машины Рено Дастер используются лампочки с цоколями Н1 (для дальнего света), PY21W и W5W (для указателя направления поворота и габаритного освещения соответственно). Соединительные клеммы соответствуют международным стандартам ЕЭК, что позволяет использовать детали от автомобилей других производителей. Устанавливать изделия с повышенной мощностью (более 55 Вт) или переделывать цоколи категорически запрещено.

Лампы которые используют в осветительных приборах Рено Дастера

Каждому артикулу отведено свое место, что понятно из таблицы (данные верны для моделей дорестайлингового периода):

Лампочка	Где используется	Цена
WY5W	поворотники (крылья)	от 150 рублей
PY21W	передние поворотники	от 150 рублей
P21/5w	стопы, задние габаритки	от 50 рублей
Н11	противотуманные фары	от 1000 рублей
W5W	подсветка госномера, салон, бардачок, габаритные огни	от 50 рублей
Н7	фары ближнего света	от 400 рублей
Н1	фары дальнего света	от 400 рублей

Собираясь купить подходящую деталь, называют продавцу артикул детали или номер кузова машины. По номеру кузова можно определить, какая нужна. В дастерах стоят галогеновые элементы с мощностью 55 Ватт.

Как выбрать лампу ближнего света

Наиболее распространенные галогеновые лампы для Рено Дастер:

Osram Original Line, имеющие мощность на входе до 58 Вт. Изделие обеспечивает световой поток на уровне 1500 лм, заявленный производителем срок службы составляет 550 часов.
Philips Vision, отличающиеся улучшенным световым потоком. Разработчик заявляет повышение видимости на 30% (за счет удлиненного луча света) по сравнению со стандартными изделиями. Мощность излучения составляет 1500 лм, срок службы достигает 550 часов.
Philips X-treme с увеличенной в 1,3 раза дальностью освещения. Лампа излучает белый свет, имеющий цветовую температуру 3500 К. Недостатком является уменьшенный ресурс, не превышающий 450 часов.
General Electric Megalight Plus 50, которые обеспечивают луч света со стандартной цветовой температурой. Компания GE предлагает модификации изделий Megalight Ultra +120% и Megalight Ultra +150%, которые отличаются увеличенной дальностью освещения. Лампы необходимо менять парами, что обеспечивает улучшенное освещение дорожного полотна в ночное время.
Narva Standard со стандартным светом желтоватого оттенка. Существует модификация Range Power White, которая отличается повышенной до 4500 К цветовой температурой (бело-голубой цвет, имитирующий ксенон). Версия Long Life отличается от стандартных ламп увеличенным ресурсом (температура света 3000 К). Производитель также выпускает изделия Range Power +50% и +110%, которые имеют увеличенную дальность освещения дороги.
