Особенности установки
Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.
Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе
ло, быстро и завершится приятной усталостью.
Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.
Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.
- Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
- Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
- Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
- Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;
- На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
- В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
- Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
- Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
- Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
- Далее устанавливается площадка, необходимая для розетки фаркопа;
- Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
- Возвращайте свой глушитель на место;
- Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
- Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
- Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;
- Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
- Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.
Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.
Фаркоп на Рено Логан может выполнять несколько задач. Многие автолюбители цепляют к автомобилю дополнительные прицепные устройства, иные подвижные конструкции для перевозки грузов.
О способах подключения и видах разъёмов прицепа
Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.
Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.
В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.
Существуют следующие схемы подключения розетки фаркопа:
- Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
- Европейский и Американский стандарт на тринадцать разъемных соединений;
- Специальный разъём.
Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.
При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.
Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.
Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

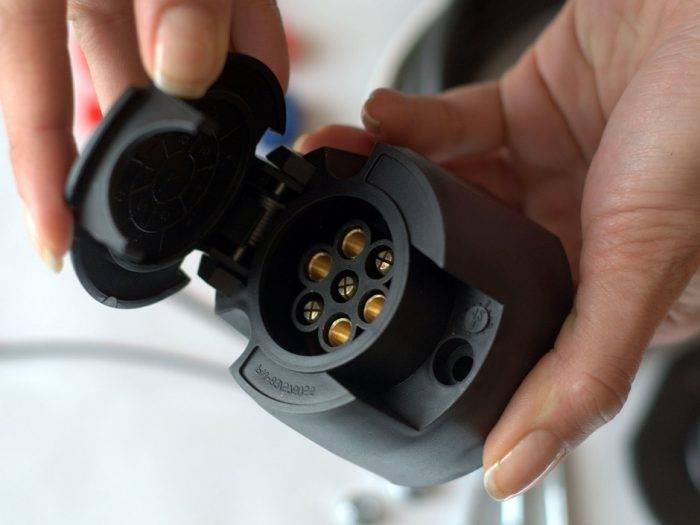

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.
Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:
- сигнал на левый поворот;
- задний ход;
- масса 12В;
- сигнал на правый поворот;
- правый габаритный сигнал;
- Стоп сигнал;
- левый габаритный сигнал.
Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:
- указатель левого поворота;
- противотуманные задние фонари;
- масса в цепи 1,2,4-8;
- указатель правого поворота;
- сигнал правый габаритный;
- Стоп сигнал;
- сигнал левый габаритный;
- сигнал заднего хода;
- 12 В постоянно;
- 12В при включении зажигания;
- масса в цепи 10;
- Резервный пин;
- масса в цепи 9.
Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.
Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.
Сейчас читают: Ремонт Renault Logan : Коробка передач
Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.
В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.
Особенности установки
Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.
Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.
Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.
Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.
- Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
- Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
- Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
- Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;
- На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
- В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
- Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
- Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
- Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
- Далее устанавливается площадка, необходимая для розетки фаркопа;
- Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
- Возвращайте свой глушитель на место;
- Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
- Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
- Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;
- Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
- Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.
Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.
Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.
Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.
Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!
Для изготовления потребуются чертежи.
Как подключить питание
Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.
Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.
На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.
Установка прицепного устройства
Ремонт или установка любого узла требует определенной подготовки. Речь идет о том, чтобы оценить свои способности к занятиям ручным трудом. И, разумеется, о том, чтобы скомплектовать все необходимые инструменты и крепежные изделия.
Подготовительный этап

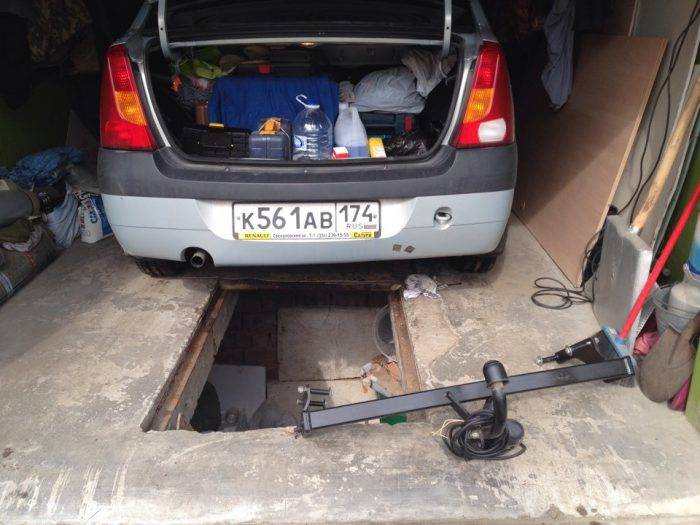

Когда фаркоп куплен, и доставлен к месту проведения установочных работ, можно приступить к конкретным действиям. В первую очередь нужно очистить багажник.
Убрать из него запасное колесо, ремонтный комплект и все прочие ценности, которые обычно валяются в багажнике. Затем необходимо снять обивку
Делать это нужно осторожно, так чтобы не повредить крепеж. Заодно надо проверить сохранность и аккуратность укладки проводов
Ведь потребуется подключение сигналов на прицепе через специальный разъем.
Следующий шаг — сборка самого фаркопа
В комплекте уже имеются гайки, болты и шайбы. Важно подчеркнуть, что используются как простые шайбы, так и гравер
По существующим технологиям сборки нужно только наживлять гайки на болтах. Затянуть их можно будет после установки всей конструкции. Доступ к ним прост и удобен. Для этой операции уже должны быть приготовлены гаечные ключи.
Установка и крепление
Собранное устройство нужно примерить к месту установки. Надо знать, установка багажника под соответствующую модель автомобиля не требует сверления отверстий. Они уже имеются. Нужно только удалить резиновые заглушки, которые установлены в эти отверстия. Достаточно только вставить болты и затянуть как следует гайки. Процедура установки фаркопа на любую модель Рено, в том числе и Логан проста и понятна. На все дела потребуется три-четыре часа времени и помощник.
Полировка
Материалыт
Тонировка
Подготовка к установке
После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:
- Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
- Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
- Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.
Для работы потребуется следующие инструменты и оборудование:
- Эстакада или яма.
- Домкрат.
- Противооткатные башмаки или кирпичи.
- Крестообразная и плоская отвертки.
- Накидные и торцевые ключи.
Пошаговый процесс установки
Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.
- В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
- Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
- Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
- Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
- Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
- Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
- После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Ход таких работ следует делать строго по порядку.
- Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Так выглядит фаркоп на конечной стадии сборки.
- Конечным шагом будет установка самого буксировочного крюка.
Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”
Очищаем от смазки крепление глушителя с помощью тряпки.
Монтаж электрооборудования
Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.
Так выглядит расположение сигналов на плате задней фары Логана.
Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря
Более информативное расположение проводки указано на обратной стороне заднего блока фонаря
Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.
>
Что подойдет автомобилю
Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.
- Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
- Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
- Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
- Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.
С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.
Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:
- Лидер-Плюс;
- VFM Bosal;
- Thule (Brink);
- Imola;
- Leader;
- Трейлер.
Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.
Лучше ориентироваться по типу конструкции ТСУ.
- Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
- С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
- Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.
Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.
Сейчас читают: Схема включения света заднего хода Логан |
Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.
Что потребуется для работы
При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.
Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).
Самым популярным производителем детали для данной модели является компания «Трейлер». Продукция компании «Трейлер» заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.
Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:
- схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
- на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
- владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.
Важные особенности выбора
Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.
Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.
Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.
Производители
Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.
На рынке есть несколько лидеров в лице:
- Bosal VFM;
- Трейлер;
- Лидер-Плюс.
Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.
- Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
- Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
- Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
- Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
- Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.
Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.
Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.
