Немного теории
Принцип работы двигателя основан на ременном приводе, который связывает коленчатый и распределительный вал, помпу охлаждения и генератор. Последний, в свою очередь, управляет коромыслами, которые приводят в движение определенные клапана в нужный момент и обеспечивают впуск и выпуск топливной смеси.
Ремень газораспределительного механизма, или попросту ГРМ, изготавливается из специального резиноподобного состава, который способен в течение долгого времени переносить трение, нагрев и работу при высоких нагрузках. Но из любого правила существуют исключения, и наткнуться на бракованный ремень или же деталь, которая исчерпала свой ресурс, можно не так уж редко. И в этом случае ремень, соединяющий валы и помпу, обрывается.
Что происходит в этом случае? Выходит так, что генератор резко перестает подавать напряжение в систему охлаждения, которая приводит в работу вентилятор радиатора. Помпа резко перестает подавать охлаждающую жидкость, и происходит перегрев. Но самое страшное происходит в тот момент, когда распредвал перестает вращаться, а поршни по инерции продолжают свой цикл.
Рено Логан 1.6 после рестайлинга предлагает два варианта двигателя: 8- или 16-клапанную конструкцию. Первый из них выдает 82 лошадиные силы мощности. На каждый из четырех цилиндров здесь приходится по два клапана, один из которых работает на впуск, а другой — на выпуск отработанной смеси. При этом применяется всего один распределительный вал, и это многократно упрощает конструкцию мотора и удешевляет его ремонт, если детали поршневой группы гнет.
https://www.youtube.com/watch?v=GmFROA7d-RI
Второй двигатель на Renault Logan 1.6 представляет собой 16-клапанную конструкцию с двумя распределительными валами. Благодаря применению 16 впускных элементов, инженерам удалось добиться более тихой и плавной работы, отличной динамики и, что самое главное, феноменальной мощности — на рестайлинге она достигает 102 лошадиных сил. Такая конструкция является более совершенной и эффективной, зато ремонт любого элемента мотора обойдется владельцу минимум в два раза дороже.
Причины, по которым гнёт клапана
Можно выделить следующие основные причины:
- Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
- Несоблюдение сроков замены ремня (большой пробег автомобиля).
- Попадание инородного тела (следует проверить правильность установки защитной крышки)
Что происходит в двигателе в момент обрыва ремня
На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан.Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя.Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4х тактные, существуют и 2х тактные, но сейчас в автомобилях не применяются).Такты:
- Впуск
- Сжатие
- Расширение
- Выпуск
Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.
Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.
Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся. И как следствие, двигателю грозит серьёзный ремонт. Предстоит разбор мотора, необходимо заменить клапана, а в некоторых случаях может пострадать и «Голова» блока, причём так, что потребуется полная её замена.
На каких машинах гнёт клапана
На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов
Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться. Важно именно насколько провернуло шестерёнку при обрыве ремня
Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию
Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл
моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.
На каких машинах не гнёт клапана
На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.
Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.
Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня
Все работы по диагностике, ремонту, подбору запчастей выполнял коллектив автосервиса «Миронов-Авто»
Диагностика
Renault Logan был вкатили на подъемник. Поворот ключа, и тишина. Аварийка высадила аккумуляторную батарею «в ноль». Меняем АКБ и повторяем процедуру. Стартер крутит, двигатель не запускается. Стартер проворачивает коленвал легко, без сопротивления. На лицо отсутствие компрессии. Выкручиваем свечи, производим замер компрессии. На компрессометре 0.
Разборка и дефектовка Двигателя.
Владелец данного Renault Logan
«Весь дальнейший ремонт и подбор необходимых запчастей был произведен, исходя из пожеланий клиента.»
При разборе двигателя была выявлена причина возникновения данной неисправности. Этой причиной послужил сам ремень ГРМ, с которого слизало зубья
Хочу уточнить. В том, что рванул ремень ГРМ никто не сомневался изначально. Главное определить причину, по которой ремень ГРМ «приказал долго жить!» Сделать это необходимо хотя бы по тому, чтобы не допустить рецидива данной неисправности. В данном конкретном случае ремень «умер» по причине естественного износа. Ремень попросту перекатали.
Гнет ли клапана на двигателе K7J K7M?

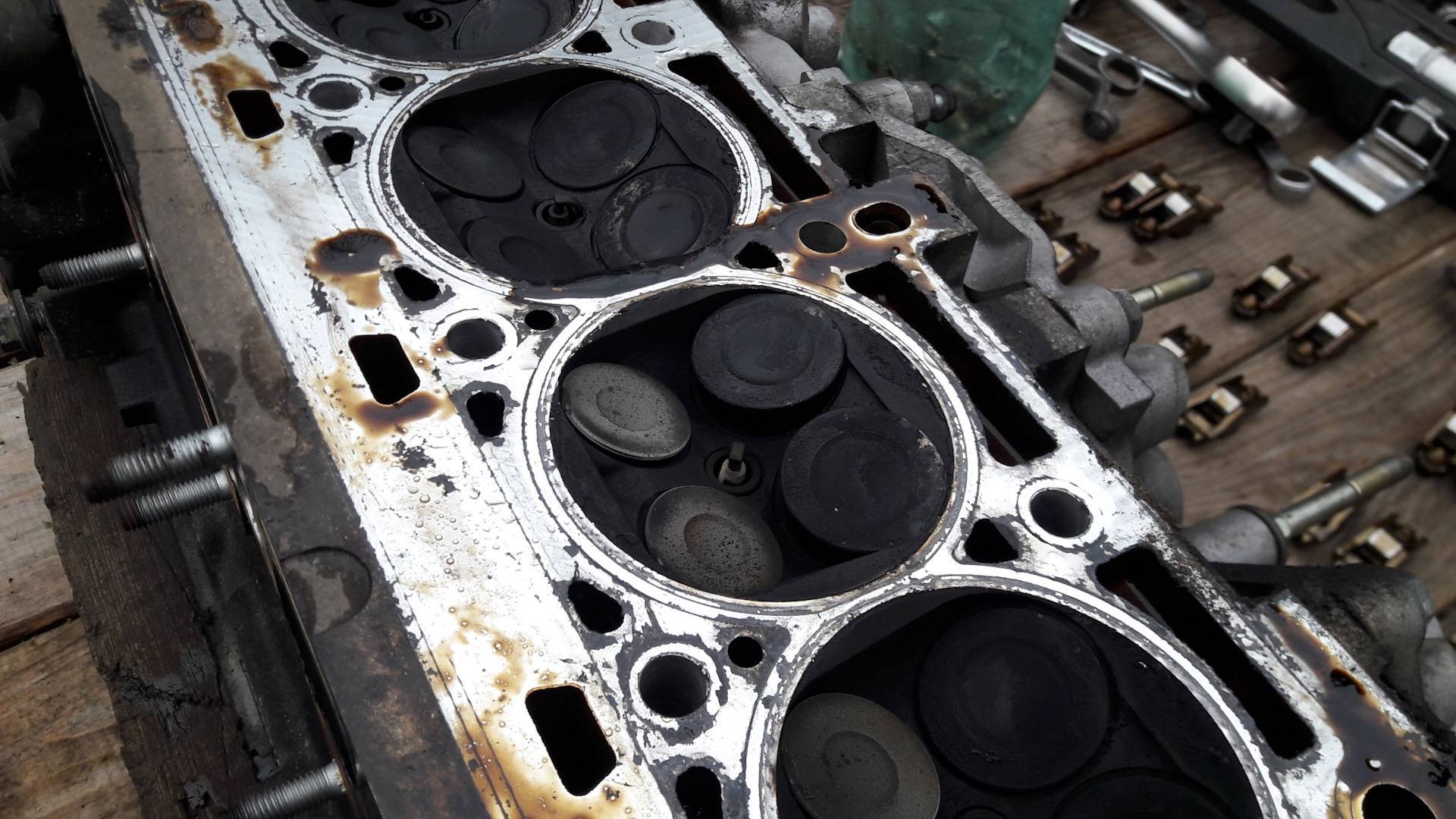

Головка Блок Цилиндров была демонтирована и разобрана.
На поршнях следы касаний клапанов. 6 из 8ми клапанов были согнуты.
1% я оставляю на россказни о том, что кому то повезло… но за 10 лет работы я таких случаев я не видел…
Запчасти.
Для устранения данной неисправности был использован следующий комплект запчастей:
- комплект прокладок ГБЦ двигателя K7J K7M с сальниками
- Клапан впускной 4шт
- Клапан выпускной 4шт
- Комплект ремня ГРМ двигатель K7J K7M
- Ремень генератора
- Фильтр воздушный
- Фильтр масляный
- Масло моторное ELF NF 5w40
Сборка
Головка блока цилиндров была очищена, помыта. Новые клапаны притёрты к седлам. Сальники клапанов и сальник распредвала были заменены. Замене подверглись и уплотнения впускного и выпускного коллектора. После установки рокерной планки были отрегулированы клапаны. Блок цилиндров Так же был очищен и обезжирен.
После установки ГБЦ на законное место, был установлен комплект ремня ГРМ. Залиты все необходимые технические жидкости. Запуск двигателя прошел без каких либо проблем и нареканий. Двигатель заработал ровно и мягко.
Renault Logan был возвращен хозяину в технически исправном состоянии.
«Миронов-Авто» Краснодар Ангарская 29Сервис: +7(928) 429-78-78Запчасти: +7(928) 426-98-98
Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
Поскольку свечи зажигания также необходимо менять через 15 тыс. км, то эти работы лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Работа показана на двигателе, устанавливавшемся на автомобили до 2010 года выпуска.
Замена ремня привода ГРМ, независимо от его состояния, производится через каждые 60 тыс. км пробега.
Об истории разработки и конструктивных особенностях агрегатов
Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.
- увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
- на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
- претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
- кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
- прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
- число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
- существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
- после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
- 1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
- 1.0 литр в случае с 8-клапанными версиями двигателей.
Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов.
- повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
- применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
- замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)
Как узнать гнет ли клапана?
Проверка двигателя грозит ли загиб клапанов после обрыва ГРМ
В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «гнет клапана». Даже если у вас в руках есть информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она является достоверной.
При желании проверить наличие вероятности загиба поршнем клапанов при обрыве ремня ГРМ необходимо снять ремень, выставить первый поршень у ВМТ, провернуть на 720 градусов распредвал.
Если все прошло хорошо и он не уперся, можно продолжать проверку – переходить на второй поршень. Когда и там все нормально, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.
Во избежание данной проблемы (загиб клапанов при обрыве) необходимо постоянно держать под контролем состояние и натяжение ремня ГРМ. При появлении малейшего незнакомого шума при работе, сразу же необходимо стараться выяснить причину его возникновения, осмотреть состоянием роликов и помпы.
При покупке подержанного автомобиля, произведите незамедлительную не зависимо от того, что вам рассказал продавец. И тогда такой актуальный вопрос как гнет ли клапана при обрыве Вас беспокоить не будет.
На каких двигателях гнёт клапана?
На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.
| Двигатель | Гнет | Двигатель | Не гнет | |
| 1С | гнет | Camry V10 2.2GL | не гнет | |
| 2С | гнет | 3VZ | не гнет | |
| 2E | гнет | 1S | не гнет | |
| 3S-GE | гнет | 2S | не гнет | |
| 3S-GTE | гнет | 3S-FE | не гнет | |
| 3S-FSE | гнет | 4S-FE | не гнет | |
| 4A-GE | гнет (на холостых не гнет) | 5S-FE | не гнет | |
| 1G-FE VVT-i | гнет | 4A-FHE | не гнет | |
| G-FE Beams | гнет | 1G-EU | не гнет | |
| 1JZ-FSE | гнет | 3A | не гнет | |
| 2JZ-FSE | гнет | 1JZ-GE | не гнет | |
| 1MZ-FE VVT-i | гнет | 2JZ-GE | не гнет | |
| 2MZ-FE VVT-i | гнет | 5A-FE | не гнет | |
| 3MZ-FE VVT-i | гнет | 4A-FE | не гнет | |
| 1VZ-FE | гнет | 4A-FE LB | ||
| 2VZ-FE | гнет | 7A-FE | ||
| 3VZ-FE | гнет | 7A-FE LB | не гнет (работающие на обедненной смеси (lean burn)) | |
| 4VZ-FE | гнет | 4E-FE | не гнет | |
| 5VZ-FE | гнет | 4E-FTE | не гнет | |
| 1SZ-FE | гнет | 5E-FE | не гнет | |
| 2SZ-FE | гнет | 5E-FHE | не гнет | |
| 1G-FE | не гнет | |||
| 1G-GZE | не гнет | |||
| 1JZ-GE | ||||
| 1JZ-GTE | не гнет | |||
| 2JZ-GE | не гнет (на практике возможно) | |||
| 2JZ-GTE | не гнет | |||
| 1MZ-FE тип”95 | не гнет | |||
| 3VZ-E | не гнет |
| Двигатель | Гнет | Двигатель | Не гнет | |
| 2111 1.5 16кл. | гнет | 2111 1.5 8кл. | не гнет | |
| 2103 | гнет | 21083 1.5 | не гнет | |
| 2106 | гнет | 21093, 2111, 1.5 | не гнет | |
| 21091 1.1 | гнет | 21124, 1.6 | не гнет | |
| 20124 1.5 16v | гнет | 2113, 2005 г.в. 1.5 инж., 8 кл. | не гнет | |
| 2112, 16 клапанов, 1.5 | гнёт (при стоковых поршнях) | 11183 1.6 л 8 кл. «Стандарт» (Лада Гранта) | не гнет | |
| 21126, 1.6 | гнет | 2114 1.5, 1.6 8 кл. | не гнет | |
| 21128, 1.8 | гнет | 21124 1.6 16 кл. | не гнет | |
| Лада Калина Спорт 1.6 72кВт | гнет | |||
| 21116 16 кл. «Норма» (Лада Гранта) | гнет | |||
| 2114 1.3 8 кл. и 1.5 16 кл | гнет | |||
| Лада Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл. | гнет | |||
| Нива 1,7л. | гнет |
Mitsubishi
VAG (Audi, VW, Skoda)
| Двигатель | Гнет | Двигатель | Не гнет | |
| ADP 1.6 | гнет | 1,8 RP | не гнет | |
| Polo 2005 1.4 | гнет | 1,8 ААМ | не гнет | |
| Транспортер T4 ABL 1.9 л | гнет | 1,8 PF | не гнет | |
| GOLF 4 1.4/16V AHW | гнет | 1,6 ЕZ | не гнет | |
| PASSAT 1.8 л. 20V | гнет | 2,0 2Е | не гнет | |
| Passat B6 BVY 2,0FSI | гнет + ломает направляющие клапана | 1,8 PL | не гнет | |
| 1,4 ВСА | гнет | 1,8 АGU | не гнет | |
| 1,4 BUD | гнет | 1,8 EV | не гнет | |
| 2,8 ААА | гнет | 1,8 ABS | не гнет | |
| 2,0 9А | гнет | 2,0 JS | не гнет | |
| 1,9 1Z | гнет | |||
| 1,8 KR | гнет | |||
| 1,4 BBZ | гнет | |||
| 1,4 ABD | гнет | |||
| 1,4 ВСА | гнет | |||
| 1,3 МН | гнет | |||
| 1,3 HK | гнет | |||
| 1,4 AKQ | гнет | |||
| 1,6 ABU | гнет | |||
| 1,3 NZ | гнет | |||
| 1,6 BFQ | гнет | |||
| 1,6 CS | гнет | |||
| 1,6 АЕЕ | гнет | |||
| 1,6 AKL | гнет | |||
| 1,6 AFT | гнет | |||
| 1.8 AWT | гнет | |||
| 2,0 BPY | гнет |
| Двигатель | Гнет | Двигатель | Не гнет | |
| X14NV | гнет | 13S | не гнет | |
| Х14NZ | гнет | 13N/NB | не гнет | |
| C14NZ | гнет | 16SH | не гнет | |
| X14XE | гнет | C16NZ | не гнет | |
| X14SZ | гнет | 16SV | не гнет | |
| C14SE | гнет | X16SZ | не гнет | |
| X16NE | гнет | X16SZR | не гнет | |
| X16XE | гнет | 18E | не гнет | |
| X16XEL | гнет | C18NZ | не гнет | |
| C16SE | гнет | 18SEH | не гнет | |
| Z16XER | гнет | 20SEH | не гнет | |
| C18XE | гнет | C20NE | не гнет | |
| C18XEL | гнет | X20SE | не гнет | |
| C18XER | гнет | Кадет 1,3 1,6 1,8 2,0 л. 8кл. | не гнет | |
| C20XE | гнет | 1.6 если 8-ми кл. | не гнет | |
| C20LET | гнет | |||
| X20XEV | гнет | |||
| Z20LEL | гнет | |||
| Z20LER | гнет | |||
| Z20LEH | гнет | |||
| X22XE | гнет | |||
| C25XE | гнет | |||
| X25X | гнет | |||
| Y26SE | гнет | |||
| X30XE | гнет | |||
| Y32SE | гнет | |||
| Корса 1.2 8v | гнет | |||
| Кадет 1,4 л | гнет | |||
| все 1.4, 1.6 16V | гнет |
EJ20GN
не гнет
EJ20G
гнет
EJ20 (201) DOHC
не гнет
EJ20 (202) SOHC
гнет
EJ 18 SOHC
гнет
EJ 15
гнет
Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?
Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.
Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.
Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.
В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».
Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).
Модификация 11183 (комплектация «Стандарт», 82 л.с.)
Двигатель 11183 (под капотом Лада Калина)
Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!
По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.
Двигатель 11186 (87 л.с.) — клапана гнёт!
Двигатель 11186 (под капотом)
11186 двигатель специально для CarFrance.ru от Грантовода Игоря
При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.
Двигатель 11186 (снятый с авто)
Двигатель 21116 (87 л.с.) — клапана гнёт!
21116 двигатель гнёт клапана
Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.
Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!
Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта
Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.
Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.
Ремонт (стоимость, гарантия)
Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.
Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.
Как проверить состояние ремня ГРМ?
Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.
Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.
Как проверить состояние помпы и натяжного ролика?
Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.
Аналогичным образом на люфт проверяется и натяжной ролик.
Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.
Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.
carfrance.ru
126 мотор: описание конструктивных особенностей
ВАЗ 21126 – это шестнадцатиклапанный двигатель. Ставится на Ладу Приору. Объем мотора – 1,6 литров. Движок выдает мощь в 98 лошадок.
ВАЗ21126 – это четырехтактный, движок с 4-мя цилиндрами. Система смазки комбинированная. Используется два способа смазки – под давлением и посредством разбрызгивания. Двигатель взаимодействует с пятиступенчатой коробкой передач. Общий вес мотора равен 115 килограмм.
Стенки цилиндров в цилиндро-поршневом корпусе обработаны методом хонингования. На шкиве зубчатой конструкции можно найти выгравированный номер 21126. А чугунный коленвал имеет увеличенный радиус кривошипа.
Для двигателя шатунно-поршневую группу закупили у компании Federal Mogul. Особенностями продукции для моторов ВАЗ являются:
- вес конструкции снижен на 30 процентов, в отличие от модификации 2110;
- поршневые кольца тоньше;
- головка шатуна не касается коленвала;
- крышка шатуна крепится на одноразовых болтах. Если будете ремонтироваться самостоятельно двигатель, не забывайте про покупку болтов;
- размеры вкладышей шатуна равны 17,2 мм.
Размеры кольца маслосъемного – 2 мм, а нижнего и верхнего компрессионных – 1,2 и 1,5 миллиметров. Прокладка ГБЦ теперь имеет двойной слой. А каталитический нейтрализатор дает двигателю с 16 клапанами экологический класс равный Евро 3.
Водяной насос тоже претерпел изменения. Так в него установили новые и усовершенствованные подшипники и сальники. Поэтому жизненный ресурс насоса теперь увеличен.
Свечи установлены с индивидуальными катушками зажигания. Рампы подходят для форсунок от компаний Сименс и Бош. Но опытные автовладельцы советуют ставить Бошовские. Они надежнее.
Внимание! Головка из чугуна для блока цилиндров отливается вместе со стаканами колодцев под свечи. Также она имеет площадку для натяжения ремня ГРМ
Другие отличия двигателя 21126 от его предшественников:
- рампа трубчатой формы. Не имеет обратного слива;
- форсунки не взаимозаменяемы и уменьшены в размерах;
- теперь регулятор давления стоит внутри топливного насоса;
- катушками зажигания управляет ЭБУ;
- в узле дроссельной заслонки нет отверстия, которое соединяет рукав воздухоподвода с модулем впуска.
126 моторы ВАЗ становятся тяговитыми, когда преодолевают тысячу оборотов. На 4000 обмин начинается затухание крутящего момента. Почти не нуждается в ремонте в отличие от собрата 127. Но автовладельцу придется смотреть в двигатель каждые полгода. Необходимо присматривать за цепью ГРМ.
Машина с установленным 21126 ведет себя хорошо как на трассе, так и в городе. Для движка температура от 90 градусов по Цельсию до 95 – рабочая. Если Лада Приора стоит в пробках или ездит по солнцепеку, то температура повышается до 100 градусов. Двигатель начинает тупить. При частой эксплуатации при жаркой погоде, возможен перегрев. Мотор быстро изнашивается.
Какие проблемы можно встретить на этом движке еще, помимо поломки клапанов:
- понижение давления горючего;
- потеря герметичности в шлангах;
- нерабочая дроссельная заслонка;
- прогорание прокладок;
- поломка поршней из-за перегрева.
Все эти проблемы, как и проблемы с клапанами, возникают в результате неправильной эксплуатации машины, а иногда и использования в тяжелых условиях, например, езда по бездорожью, рывки с места на непрогретой ладе Приора.
Технические характеристики двигателя Рено Логан 1.6 8 клапанов
Рабочий объем – 1598 см3 Количество цилиндров – 4 Количество клапанов – 8 Диаметр цилиндра – 79,5 мм Ход поршня – 80.5 мм Привод ГРМ – ремень Мощность л.с.(кВт) – 87 (64) при 5500 об. в мин. Крутящий момент – 128 Нм при 3000 об. в мин. Максимальная скорость – 175 км/ч Разгон до первой сотни – 11.5 секунд Тип топлива – бензин АИ-92 Расход топлива по городу – 10 литров Расход топлива в смешанном цикле – 7.3 литра Расход топлива по трассе – 5.8 литра Двигатель имеет большой ресурс и совершенно неприхотлив. Главное вовремя менять ремень ГРМ, который пожалуй главное слабое место мотора.
Минусы двигателя K7M Рено Логан 1.6 8 клапанов
Если все регламентные работы выполнять своевременно и согласно рекомендациям производителя, то ресурс двигателя может достичь 400 тыс. км, что подтверждается реальными многочисленными примерами. Единственным неприятным сюрпризом может быть обрыв ремня привода ГРМ, об этом свидетельствуют отзывы. В случае такой аварии поршни сталкиваются с клапанами, вызывая их загибы или полное разрушение.
Смазка двигателя Рено Логан комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала и подшипники распределительного вала. Другие узлы двигателя смазываются разбрызгиванием. Давление в системе смазки создается шестеренчатым масляным насосом, расположенным спереди в поддоне картера и прикрепленным к блоку цилиндров. Масляный насос приводится цепной передачей от коленчатого вала.
Привод ГРМ на Рено Логан 1.6 8 клапанов осуществляется по следующей схеме (изображение чуть выше) – крутящий момент от шкива коленвала передается на шкив распредвала вращая шкив насоса охлаждающей жидкости. Ремень натягивается специальным роликом, который меняется вместе с ремнем ГРМ. В случае обрыва ремня гнет клапана. Поэтому в соответствии с регламентом технического обслуживания автомобиля проверку состояния ремня проводим через каждые 15 тыс. км пробега. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Независимо от состояния ремня ГРМ Рено Логан его необходимо заменять через каждые 60 тыс. км пробега.
Причины изгиба клапанов
Изгиб клапанов происходит в результате порыва ремня ГРМ или растяжения цепи. Причины носят следующий характер:
- 1. Ремень ГРМ выработал свой строк службы. Если он не менялся в течение пробега автомобиля 120 тыс. км, то его качество уже не будет соответствовать нормам. Рекомендуется после 50 тыс. км проводить необходимый осмотр элемента.
- 2. Установка некачественного ремня ГРМ. Если он был изготовлен организацией, не имеющей лицензию, то риск его порыва существует уже после 7 тыс. км пробега автомобиля.
- 3. Заклинивание помпы, которая входит в систему газораспределения. В случае ее остановки происходит трение металла о ремень. В результате чего он рвется.
- 4. Поломка распределительного вала. Может произойти только в том случае, когда автомобиль прошел более 150 тыс. км. В результате износа деталь заклинивает, и ремень рвется.
- 5. Износ роликов, по которым движется ремень. Со временем на них формируется выработка, что приводит к остановке деталей. Как следствие рвется ГРМ.
- 6. Растягивание цепи. Это возможно из-за применения некачественного металла или естественного износа. В результате происходит проскальзывание зубьев, что приводит к поломке клапанов.
Как узнать загнуло клапана или нет
Если после разрыва ремня ГРМ существует предположение на изгиб клапанов или их поломку, то проверяется это следующим образом:
- 1. Проводится новая установка ремня.
- 2. Начинается медленное проворачивание коленчатого вала. В этот момент существующая неисправность проявляет себя. В случае свободного вращения — двигатель в порядке. При погнутых клапанах движение будет затруднено.
В этой проверке бывают исключения, поэтому на последнем этапе необходима подстраховка. Иногда и при согнутых клапанах двигатель проворачивается свободно. Дополнительно проверяется наличие компрессии. Ее отсутствие указывает на наличие проблемы.
Источник
Причины обрывов ремня ГРМ
Из-за чего такое может случиться? Все просто, обычно первая причина это то, что помпа заклинивает. Еще обрыв может произойти от сильного устаревания ремня, то есть его плохого качества и изношенностью со временем. Также как и может заклинить ролики, распредвалы и коленвал и так далее.
Так получилось, что для Приоры был доступен всего лишь один двигатель, который не страдал проблемой с загибом клапанов. Это модель 21114, который ставили в основном только на комплектацию «стандарт», то есть, самые дешевые версии. Но в последние годы с такими моторами найти Приору просто невозможно, так как этот надежный агрегат заменили 116-ым от Гранты.
Глаза боятся — руки делают
Самое время перейти от теории к практике и обратиться к мнению самих владельцев Renault Logan 1.6 с 8- и 16 клапанами, которые уже имеют опыт замены тех или иных составляющих двигателя и отлично знают, каких сюрпризов стоит ожидать от силовых агрегатов, предоставляемых для рестайлинга.
Гнет ли составляющие поршневой группы восьмиклапанного силового агрегата рестайлинга? Как показывает практика, гнет, и достаточно нередко.
То же касается двигателя рестайлинга с 16 клапанами. Вся разница заключается в том, что на 16-клапаннике работает два распределительных вала. Это означает лишь то, что настройка ГРМ здесь должна быть еще более тщательной, ведь два вала должны работать синхронно по строго определенному алгоритму. По сути, даже если один из двух распредвалов 16-клапанника работает по неверной фазе, клапана гнет с тем же успехом.
Подводя итоги
Исходя из практики владения рестайлингом Рено Логан, становится ясно, что двигатели на этом автомобиле гнет так же часто, как и на любом другом. Впрочем, надежность самого мотора тут ни при чем. Строгое соблюдение регламента и своевременная замена комплектующих способны сэкономить на ремонте и многократно продлить жизнь сердцу автомобиля.
Замена клапанов и тд
Сколько будет стоить ремонт?
прокладка ГБЦ
Запчасти
Клапана загнуло 100%. По работе 10000р.+запчасти (клапана, комплект ГРМ и прокладка ГБЦ). Звоните, приезжайте – все сделаем. По Renault очень большой опыт.
Охренеть на обслугу цены….На исконно отечественных авто это стоимость практически капремонта двигателя…
Охренеть на обслугу цены….И это один из самых дешевых “иномарок” (иномаркой-то теперь условно называть можно)На исконно отечественных авто это стоимость практически капремонта двигателя.
..
ЗапчастиКомплект прокладок (япония) – 2600Комплект ГРМ вместе с помпой (германия) – 2900Комплект впускных проводов 4 шт.(франция) – 860Комплект выпускных клапанов 4 шт.(франция) – 1100комплект маслосъемных колпачков 8 шт.(германия) – 210
И комплект сцепления (франция) – 3200
спс за предложение (будем ждать зарплату)
Тоха, ты давно запчасти покупал в магазине на “нашепром”? Хорошие запчасти стоят столько же, а некоторые и дороже, чем на иномарки:) Да, есть позиции, которые стоят в разы дешевле, чем на ино, но за всё приходиться платить… Например ДМРВ на ВАЗ стоит сколько? Около 1000? На мою же старушку больше 5000… Зато я знаю, что поставлю его и проеду еще 250 тысяч без проблем с ним!
Цены во всех магазинах примерно одинаковы, а по ДМРВ разбег такой потому как на ваз они есть “…004”, “…016″,”…037”.
подскажите.а что будет с 1,4 при обрыве ремнячто на кап ремонт двигателя попал?Замена клапанов и тд
Сколько будет стоить ремонт?Может проще продать ее чем возиться с ней?
Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня
приводит к тому, что клапана
не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.
С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.
Причины обрыва ремня ГРМ
- изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
- клинит коленвал.
- клинит помпа (самое распространенное явление).
- клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
- откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).
Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.
