Неисправности омывателя, и что делать, если не работают омыватели лобового стекла

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Почему форсунка не брызгает

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Устройство омывателя лобового стекла

Процесс устранения неполадок в работе стеклоомывателя начинается с изучения конструкции устройства, поиска причины неполадок.

• бачок – представляет собой специальную емкость, где содержится рабочая жидкость (обычно он располагается в моторном отсеке, оснащается заливной горловиной и крышечкой);
• датчик уровня омывающего вещества – присутствует не на всех авто, но обязателен в случае объединения омывателя стекла и оптики;
• насос – важный элемент, благодаря которому рабочая жидкость подается под нужным давлением;
• форсунки – необходимы для разбрызгивания омывающего состава, устанавливаются попарно (форсунка бывает веерной или струйной);

Расположение бачка омывателя

Как оказалось, очень много водителей, особенно женского пола не знают где расположен бачок омывателя и как он работает. Если открыть капот автомобиля, бывают модели, где рядом расположены разные бочонки, бывают в противоположных от двигателя местах, но какой именно бачок для жидкости омывателя, надо разобраться.

В некоторых автомобилях бачок для незамерзайки расположен слева от двигателя, а в некоторых — справа. Но, в большинствемарок и моделей машин расположение справа. Также и с блоком предохранителей, в некоторых — слева, в некоторых — справа.

Форсунки

К бачку присоединена тонкая разветвлённая трубка, которая тянется к форсункам.Форсунки или распылители установлены напротив стекла. Из них вода выплёскивается небольшими дозами, откуда растирается по поверхности щётками.

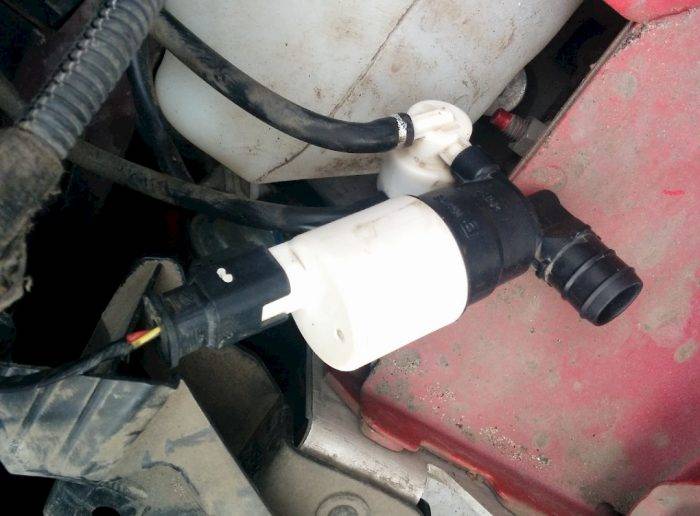

Насос

Как же вода поступает из бачка в форсунки? За это отвечает небольшой электрический насос. Он питается от аккумуляторной батареи и при помощи рабочего колеса качает жидкость из бачка наружу.

Моторчик омывателя лобового стекла является, пожалуй, самым важным элементом омывательной системы и его выход из строя оставляет стекло без возможности смачивания.

Бачок для омывателя заднего стекла

Вспомнилась мне моя прежняя любовь (ВАЗ 2112). Там было два бачка, оба в моторном отсеке. Решил и здесь замутить подобное. Можно конечно поставить ещё один бачок в моторном отсеке, справа по ходу движения, там немного места есть. Для этого подходит бачок омывателя от ВАЗ 2104. Но на многих автомобилях с задним стеклоочистителем бачок ставят сзади, например ВАЗ 2104, или вообще в дверь (Шевроле Нива). После долгих раздумий и примерок у витрины автомагазина, решил приобрести бачок от Шнивы, он более плоский и поставить дополнительный бачок для омывателя заднего стекла.

Бачок для омывателя заднего стекла, веерные форсунки и клапана

Ну и моторчик насоса, клеммы с фишками и провода заодно прикупил. Вариантов установки было три. Первый и главный как казалось это дверь. Но сняв обшивку двери, я понял, что это плохая идея. Во- первых, в двери мало места, и для размещения бачка (у которого еще и большие стенки не параллельны) придется вырезать приличный кусок в обшивке в районе выемки. Однако кромсать и уродовать обшивку, желания не было. Да и в нише у меня очень удобно лежит электрический насос.

Оставались два варианта, в правом или левом карманах багажника. Там где сетки. В правом кармане бачок садится чуть ниже за счет косого дна и не так заметен. Но тогда пропадает место для штатных инструментов и шланг нужно далеко протаскивать. Стало быть, ставим бачок в левом кармане. Тем более там удобно и близко расположены и шланг и точка подключения массы. При этом кронштейны крепления обрезал, они по длине не проходят. Осталось протянуть провод питания (у меня зеленый, как и на передний омыватель). Провод ведем параллельно штатному жгуту, у меня там уже проложены провод питания на гнездо прикуривателя в багажнике и кабель от камеры заднего вида, так что рука уже набита. Присоединил шланг одной стороной к насосу, другой к зеленому переходнику, в разрыв можно поставить обратный клапан.

Провод питания провел до правого подрулевого переключателя, и подсоединил его к контакту В1 (серый провод). Но перед этим серый провод, шедший от штатного насоса, разрезаем и присоединяем его к массе (к контакту В3 или В5 переключателя).

Теперь штатный насос работает только в одну сторону, на лобовое стекло, а кольцо омывателя заднего стекла включает новый насос.

Бачок обклеил маделином, чтобы не стучал и главное не бросался в глаза!

На тыльную сторону приклеил липучку, она цепляется прямо к обшивке…

В накладке подлокотника сделал вырез для бачка, иначе не влезал…

Ну и поставил форсунку от ВАЗ 2104, длинную…

В штатной форсунке отсутствует жиклер, поэтому вода и течет ручейком, а не распыляется. Иглой повернул шарик в новой форсунке к стеклу. Для установки форсунки, нужно на пластиковой гайке подрезать выступы и она с натяжкой входит вместо крепления штатной форсунки…

Форсунка на месте…

А так она работает…

Теперь омывайка добирается до форсунки гораздо быстрее, и напор больше. Плюс общий запас самой жидкости в авто больше. Единственный минус, это зудящий вой насоса в салоне (из-за чего бачок впоследствии был удален).

Источник

Электрические

Неполадки электрических систем случаются редко. Их можно устранить самостоятельно, но, если сомневаетесь, обратитесь к опытному механику.

1. Первое место среди неполадок занимает выход со строя предохранителя. Устранить проблему легко – перечитайте инструкцию по эксплуатации авто и по условным обозначениям найдите нужный предохранитель и замените его новым.
2. Ещё одна причина – не работает моторчик омывателя. Причина – окисление клемм или их отпадение. Для устранения неисправности нужно зачистить контакты и заново подключить составные части при необходимости.
3. Случается и так, что не работает выключатель омывателя на руле. Проверить это можно с помощью мультиметра. Подсоедините прибор ко клеммам моторчика и проверьте напряжение. Если оно в порядке, но механизм не работает – скорее всего, виноват именно выключатель. Но не исключается проблема в электропроводке или отсутствии замыкания реле устройства. Если после самостоятельной замены он не заработает – не обойтись без опытного мастера.

Полезные советы

Хотя система стеклоомывателя авто достаточно простая, нельзя исключать поломки, возникающие по тем или иным причинам.

При этом важно понимать, выход из строя отдельных компонентов системы происходит как летом, так и зимой. Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

• использовать специальную жидкость;
• не перегружать моторчик омывателя;

Если отдельно рассматривать вопрос жидкости, летом можно использовать как летнюю, так и зимнюю «омывайку». При этом ошибочно полагать, что жидкость для зимы лучше. С одной стороны, этот вариант заметно дороже, но это не значит, что такая жидкость лучше.

Другими словами, в летний период лить незамерзайку нецелесообразно. Каких-либо особых свойств зимние жидкости по сравнению с летними в плане качества очистки самого стекла не имеют. Основное их отличие в том, что летние омыватели замерзают в морозы, а зимние нет.

Получается, если летом можно использовать любую жидкость, зимой нужно лить то, что подходит по сезону (зимняя жидкость омывателя). Также используемая жидкость омывателя зимняя должна иметь нужные свойства (с учетом колебания температур в том или ином регионе).

Например, незамерзайка до -5 градусов никак не подойдет в том случае, если ожидаются сильные морозы. Приходится приобретать составы до -10, -15, -25 градусов и т.д.

При этом от морозостойкости напрямую зависит и цена жидкости омывателя. На деле, незамерзайка -5 будет стоить дороже летней жидкости, но заметно дешевле аналога, рассчитанного на использование при температурах -20, -25 и т.д. Это наиболее актуальны рекомендации для зимы.

Что касается лета, не следует пытаться экономить и заливать в омыватель обычную воду из крана. Как минимум, загрязнятся фильтры. В худшем случае придется менять забитые форсунки омывателя. В отдельных ситуациях даже может потребоваться замена моторчика омывателя, который не справляется большими нагрузками.

Кстати, о нагрузках. Если жидкость плохо прокачивается по системе, фильтры и форсунки грязные, трубки передавлены или заломлены, уровень жидкости в бачке постоянно низкий, тогда моторчик испытывает повышенные нагрузки. Системе в таких условиях труднее прокачать жидкость.

Также, если водитель включает омыватель на долго (от 10 секунд и больше), моторчик и весь механизм насоса также активно изнашивается. Как показывает практика, в паре с качественными щетками достаточно подавать жидкость на стекло короткими импульсами по 2-3 сек. Если же жидкость не подается в должном объеме, необходима диагностика и чистка всех компонентов системы стеклоомывателя.

Еще добавим, что для авто, которые эксплуатируются в условиях сильных морозов, не лишним бывает подогрев омывающей жидкости, дворники с подогревом, форсунки омывателя с подогревом и т.д.

Такие решения позволяют реализовать подогрев бачка омывающей жидкости, исключают замерзание жидкости в самих форсунках и т.д. Главное, не подавать прогретую жидкость на слишком холодное стекло. Причина — стекло может треснуть в результате резкого перепада температур.

Усовершенствование для очистки лобового стекла

Доработка и усовершенствование омывателя ветровых, лобового и заднего стекол значительно улучшают эксплуатацию.

Улучшение работы омывателя заключается в следующем: надо купить новый бачок с возможностью установки одного или более моторчика. Существуют бачки с выемками для двух моторчиков. Также по материалу есть мягкие и твердый пластмасс, твердые дольше эксплуатируются и выдерживают лед (если вода или незамерзайка замерзла). Некоторые подключают один моторчик к одной форсунке. При этом повышается расход, но напор увеличивается. В общем, смотрите видео по доработке омывателя.

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто

Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
Поиск моторчика. Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя

Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев

Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

• Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
• Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
• С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
• Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
• Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Устройство и принцип работы омывателя стекла автомобиля

Хотя вождение авто с неисправным омывателем не является нарушением по ПДД, поломки такого рода могут стать причиной серьезных ДТП. По этой причине решать проблему нужно безотлагательно. Чтобы определить, почему не работает омыватель переднего стекла и/или не работает задний омыватель, необходимо отдельно изучить принцип работы и конструктивные особенности самой системы омывателей.

Отметим, что механизм стеклоомывателя не отличается сложностью. Среди основных составляющих можно выделить:

• моторчик омывателя лобового стекла/заднего стекла (насос омывателя);
• бачок стеклоомывателя для хранения очистителя в виде жидкости;
• форсунки омывателя, электропроводка, патрубки и клапаны.

Также добавим, что кроме подачи жидкости на лобовое и заднее стекло, также омыватель на некоторых моделях авто способен очищать фары и зеркала. Еще следует отметить, что многие современные авто имеют датчик уровня омывающей жидкости.

Принцип работы стеклоомывателя заключается в том, что насос под давлением накачивает жидкость из бачка по патрубкам к форсункам. В свою очередь, струйные или веерные форсунки распыляют жидкость, подавая очиститель на поверхность стекла.

Подача происходит до того, как щетки стеклоочистителя делают взмах. Это значит, что в норме щетка должна тереть уже по мокрому, а не по сухому стеклу. Именно для этого в системе есть клапан, который не позволяет жидкости полностью стекать в бачок. Результат- жидкость всегда подается раньше начала работы дворников.

• Бачок стеклоомывателя обычно имеет объем от 2-2.5 и до 5 литров. Находится указанный элемент в подкапотном пространстве, может располагаться как в относительно доступном месте, так и прятаться под бампером. Место установки можно определить по заливной горловине бачка. Также на бачке может быть выступ для установки насоса омывателя;
• Насос прикреплен к бачку и фактически представляет собой электромотор, имеющий сальник, рабочее колесо и щетки. Часто моторчиков (насосов) может быть два на авто, где жидкость можно подавать не только на лобовое, но и на заднее стекло. Еще перед насосом может стоять фильтр грубой очистки;
• Форсунки стеклоочистителя (жиклеры) распыляют жидкость на лобовое стекло. Местом их установки является капот или облицовка между подкапотным пространством и лобовым стеклом (так называемое жабо). Как правило, форсунок ставят две, чтобы равномерно и в полном объеме подавать жидкость в центр лобового стекла.

На практике, современные авто оснащаются веерными форсунками омывателя, так как они более эффективны. Модели предыдущих лет имеют струйные форсунки. Такие форсунки более надежные и долговечные, однако, не так эффективно расходуют жидкость, а так же требуют регулировки. Чтобы настроить струйной форсунки, иголкой поворачивают сопло, регулирую направление струи.

Выводы

В случае отказа работы омывателя заднего или лобового стекла любую проблему можно быстро устранить, главное, найти причину неисправности. В случае проблем с форсунками и их полной замены лучше выбирать эти детали веерного типа, они лучше смачивают стекла. Проблемы с целостностью или частичной деформацией соединительных трубок лучше решать подсоединением новых шнуров. Чтобы избежать перечисленных проблем с омывательной системой, следует в тёплое время применять не хлорированную воду, а в холодное – «незамерзайку».

Источник статьи: http://auto-gl.ru/pochemu-ne-rabotaet-omyvatel-lobovogo-stekla-6-prichin-neispravnostey-i-2-sposoba-remonta/
