Как проверить шаровую опору

Неисправности шаровой опоры

Перечислим все признаки неполадок в работе этого важного устройства:

1. Появился стук на поворотах.
2. Появилось биение руля (руль сильно вибрирует).
3. Появился неравномерный износ протектора. Это из-за торцевого биения колеса.
4. Развал-схождение разошелся или не правильно сделан. При этом протекторы резины изнашиваются неравномерно только с одной стороны.
5. Увеличение нагрузки на колеса. Руль тяжелее крутить.
6. Во время торможения автомобиль отклоняется в сторону. При этом могут быть слышны щелчки в подвеске.

Перечисленные признаки неполадок не обязательно относятся к проблемам с шаровыми опорами, это может быть связано с другими деталями узла подвески.

Самый простой способ без домкрата и подъемника

Если деталь сверху, необходимо выполнить следующее:

1. Остановитесь на ровной поверхности и поставьте машину на ручной тормоз.
2. Попросите помощи у пассажира, чтобы он нажал на педаль тормоза. Если помочь вам некому, то воспользуйтесь подручными средствами (например, лопатой). Зафиксируйте тормоз в нажатом положении.
3. Начните понемногу раскачивать верхнюю часть колеса от себя, к себе.

При неисправности эти действия приведут к люфту. Помимо этого будут хорошо слышны посторонние скрипы. Однако используя представленную технику проверки, поломку можно определить только при значительном износе элемента подвески.

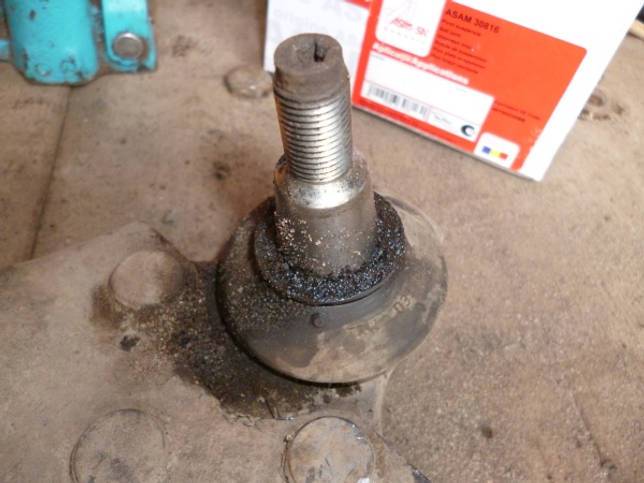

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

голоса

Рейтинг статьи

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

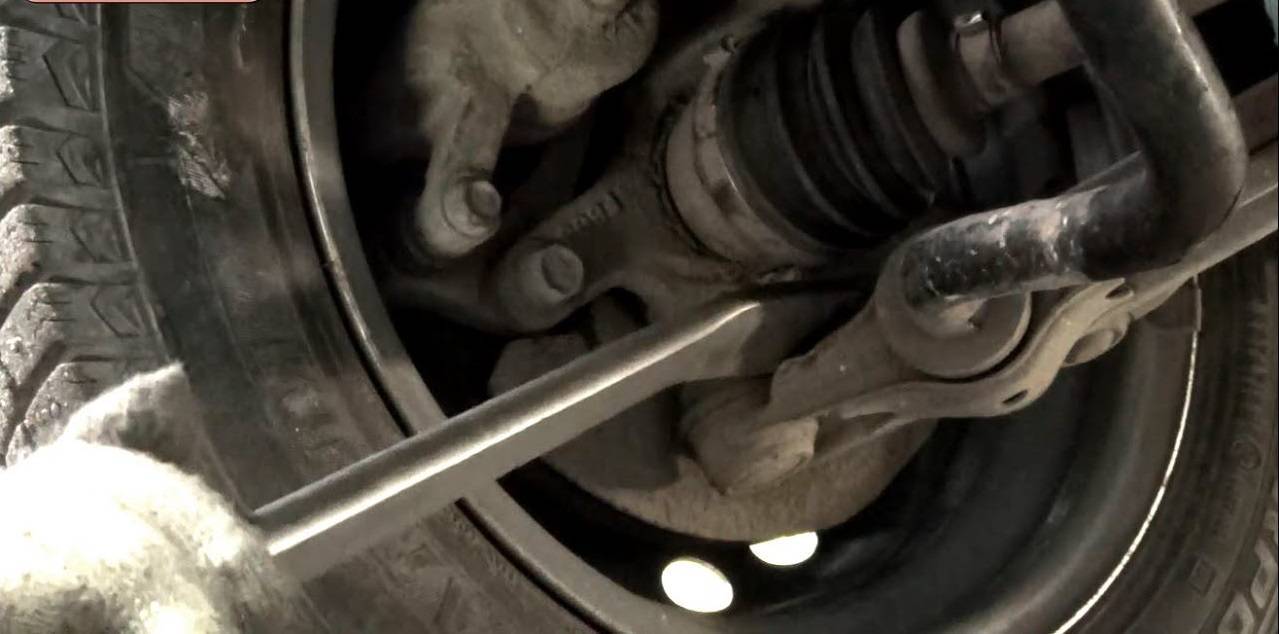

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

• Приподнять автомобиль до удобной высоты.
• Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
• Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

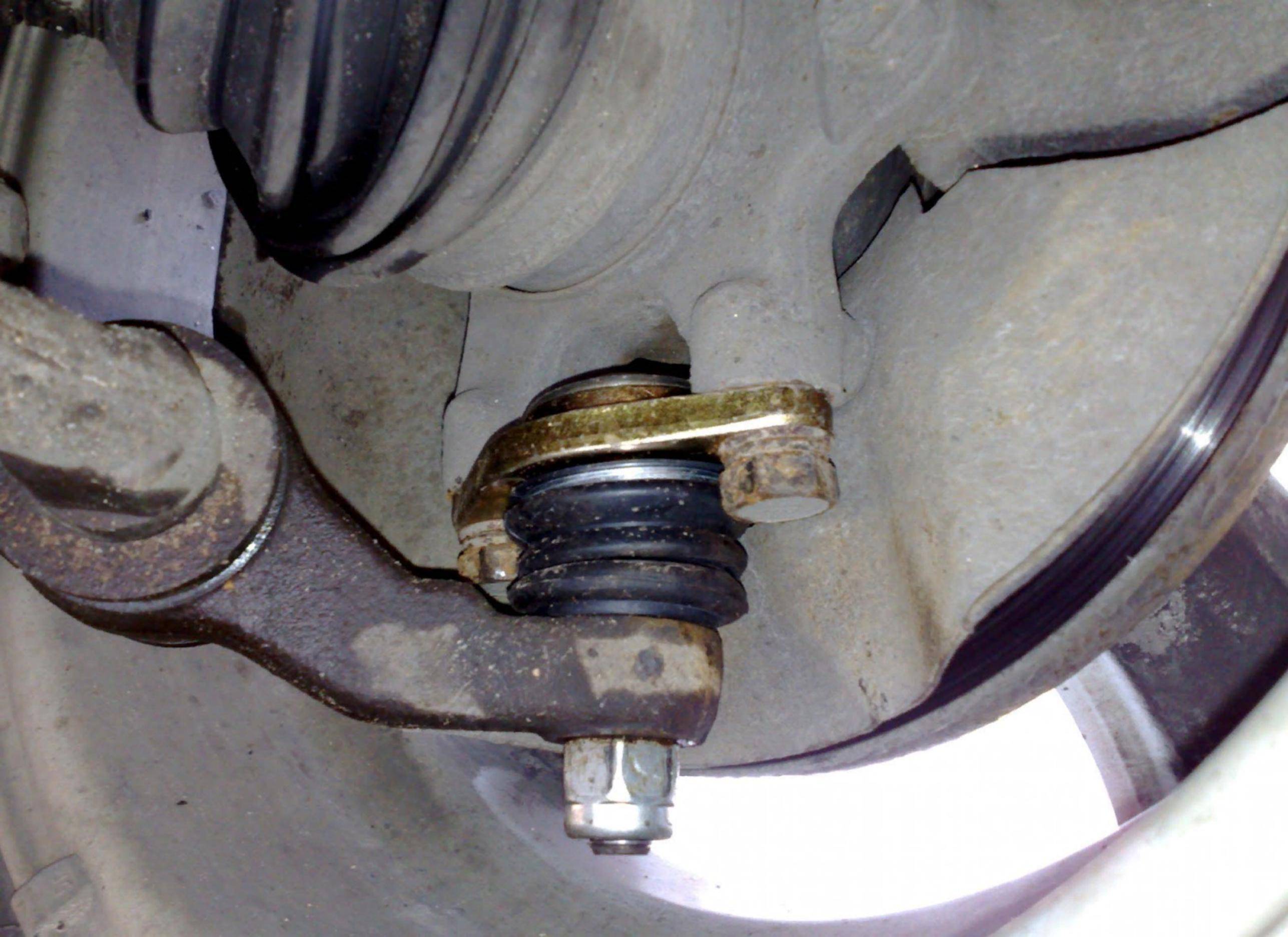

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

• Вывесить на домкрате передок автомобиля.
• Взять колесо руками в верхней и нижней точках.
• Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

• Вывесить передок автомобиля на домкрате.
• Взять колесо в верхней и нижней точке.
• Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Recommendations

Comments 32

СПАСИБО за информацию, лучше поздно чем никогда.Делаю замеры своих отпишусь что и как.Сейчас поставил стойки в сборе с пружинами. Клиренс стал по защите в самой низкой точке 240мм без проставок.Только ладу не могу дать опорам стойки.

Пожалуйста если есть возможность померять длину от центров сайлента, до центра шаровой.Тут интересная тема намечается…У меня на седане стоят дизельные цапфы от фургона, такие как на дастере усиленные, вместе с суппортами.

Щас хочу узнать длину дастеровского рычага. Так как Логан походу будет плюс 30мм.Хочу поднять на 210мм. чтоб остался развал и хватало длины полуоси.Эт я Мечтал о ниве Шевроле а купил логан)

Щас такой так, перетрусил всю ходовку. Стойка бубанит.У Кента разборка там подсмотрел намерял себе четкие стойки, походу копия Дастер, или кросс.Интригу сохраню и кину в БЖ.Если всё получиться, кто теме будут ссать от такой фишки.

Вечером попробую измерить

Пожалуйста если есть возможность померять длину от центров сайлента, до центра шаровой.Тут интересная тема намечается…У меня на седане стоят дизельные цапфы от фургона, такие как на дастере усиленные, вместе с суппортами.

Щас хочу узнать длину дастеровского рычага. Так как Логан походу будет плюс 30мм.Хочу поднять на 210мм. чтоб остался развал и хватало длины полуоси.Эт я Мечтал о ниве Шевроле а купил логан)

Щас такой так, перетрусил всю ходовку. Стойка бубанит.У Кента разборка там подсмотрел намерял себе четкие стойки, походу копия Дастер, или кросс.Интригу сохраню и кину в БЖ.Если всё получиться, кто теме будут ссать от такой фишки.

Извини что долго, не получалось всё залезть под машину( От центра шаровой до центра переднего сайлентблока около 340 мм, до центра заднего около 370 мм

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Зачастую на рынке или в автомагазинах можно встретить шаровые, пальцы которых ходят очень туго. Если новая шаровая качественная, то после сдвига пальца в сторону он должен продолжать двигаться легко и без больших усилий. Если он все также продолжает двигаться с трудом — от покупки такой детали лучше отказаться, она некачественная.

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Признаки сильного износа шаровой Дастер

Чем больше шаровые опоры изношены, тем больше вероятность ДТП, поэтому для водителя важно знать, в каком состоянии находится каждая опора Duster

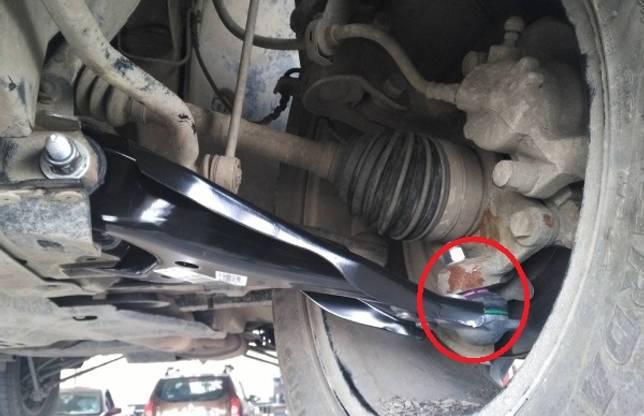

Неисправная шаровая опора Renault Duster

Производитель в инструкции к Рено Дастер указывают ориентировочные сроки замены этой детали. Но чаще водителю приходится ориентироваться по симптоматике, указывающей на выход опоры из строя. Износ происходит обычно постепенно, резкие поломки случаются очень редко. Симптомы выхода из строя шаровых опор следующие:

• На малой скорости (меньше 30 км/ч), когда преодолеваются препятствия в виде дорожных полицейских, со стороны подвески доносится шум. Когда звук идет из передней части Рено Дастер, то это признак либо плохой смазки опор, либо их механического повреждения. Но зимой такой шум не говорит об обязательной поломке детали. Зимой смазка загустевает, а нормально работать начинает только после хорошего разогрева. В начале движения зимой стук в подвеске – нормальное явление.
• Еще один симптом – при наборе скорости колесо начинает болтаться со стороны в сторону. Это провоцируется люфтом в опоре и такое положение опасно, так как при сильном крене автомобиль может опрокинуться на бок из-за подвернутого колеса. При наличии люфта передних колес замену испорченной шаровой Duster на новую откладывать нельзя.
• Следующий симптом – неравномерный износ передних и задних автомобильных шин.
• Еще симптом – скрип руля при поворотах.

Диагностика

Если вы заподозрили проблемы с подвеской, Рено Дастер лучше проверить на сервисе. Но есть и кустарные способы проверки. Например, слуховая проверка давно известна и достаточно информативна. Автомобиль должен раскачивать помощник. Задача второго человека – внимательно прислушиваться к звукам, идущим от места локализации шаровых опор подвески. Если опоры постукивают, их нужно и осмотреть на подъемнике или яме.

Другой способ проверки – качением. Тут также требуется помощник. У поднятого на домкрате автомобиле выжимается тормозная педаль. Далее каждое колесо раскачивается и осматривается на люфт.

Способы проверки шаровых опор

Как проверить шаровую опору без подъемника?

Проверка шаровой опоры, как правило, проводится на яме, эстакаде или подъемнике, однако если ничего из перечисленного нет, можно попытаться произвести диагностику, как говорится, в полевых условиях. Для этого можно использовать домкрат или обойтись визуальным осмотром. Ваша задача обнаружить повреждение пыльника (трещины, разрывы, или полное его отсутствие) или любое другое отклонение от нормы, которое могло бы свидетельствовать о поломке шарнира.

Более тщательная проверка

Перед тем как проверить состояние шаровой опоры данным способом необходимо все же разжиться кое-чем. Так вам потребуется монтировка, смотровая яма или альтернативный вариант. Вывешиваем колесо, после чего производим раскачку в разных плоскостях, таким образом, чтобы обнаружить люфт. Если ничего не обнаружили, берем монтировку и устанавливаем ее в проем между рычагом и ступицей. После этого пытаемся как бы взять на разрыв это соединение, люфта, а также стука при этом быть не должно.

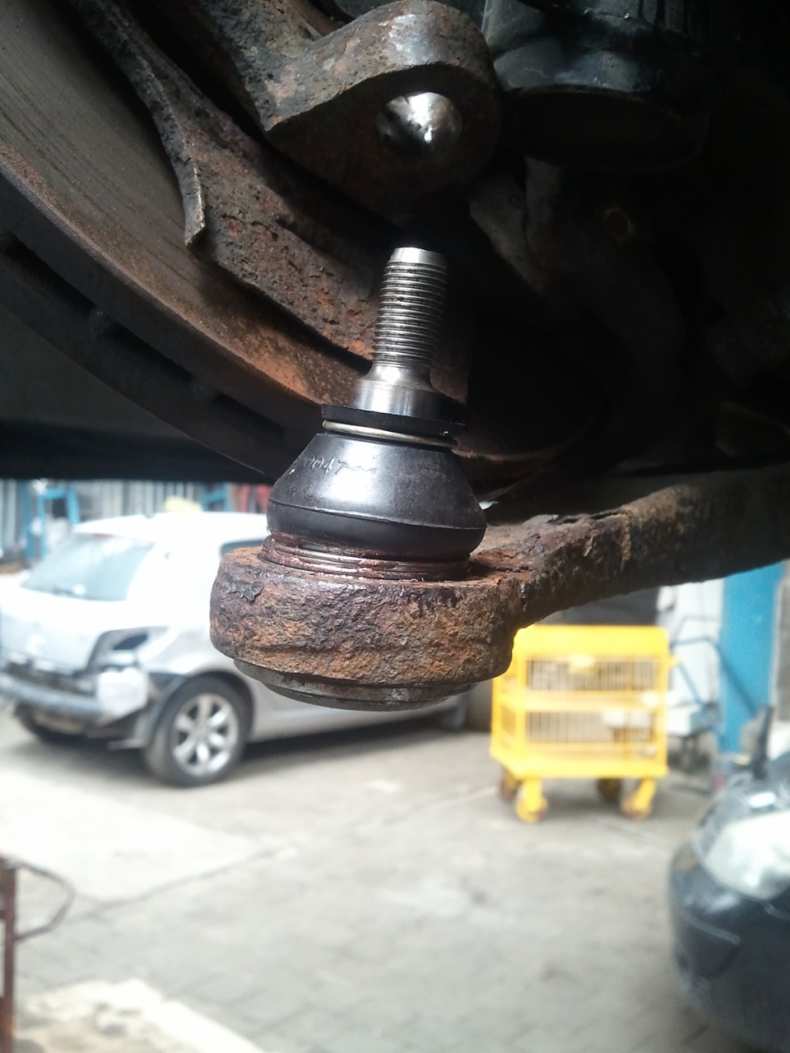

Проверка шаровой опоры со снятием

Наиболее сложный и трудоемкий способ проверки шаровой предусматривает ее демонтаж. Для этого придется частично разобрать ступичный узел, после чего выпрессовать опору и произвести детальный осмотр шаровой. Кстати, не только люфт — признак неисправной опоры, легкое проворачивание шарнира вокруг оси также считается отклонением от нормы и признаком износа.

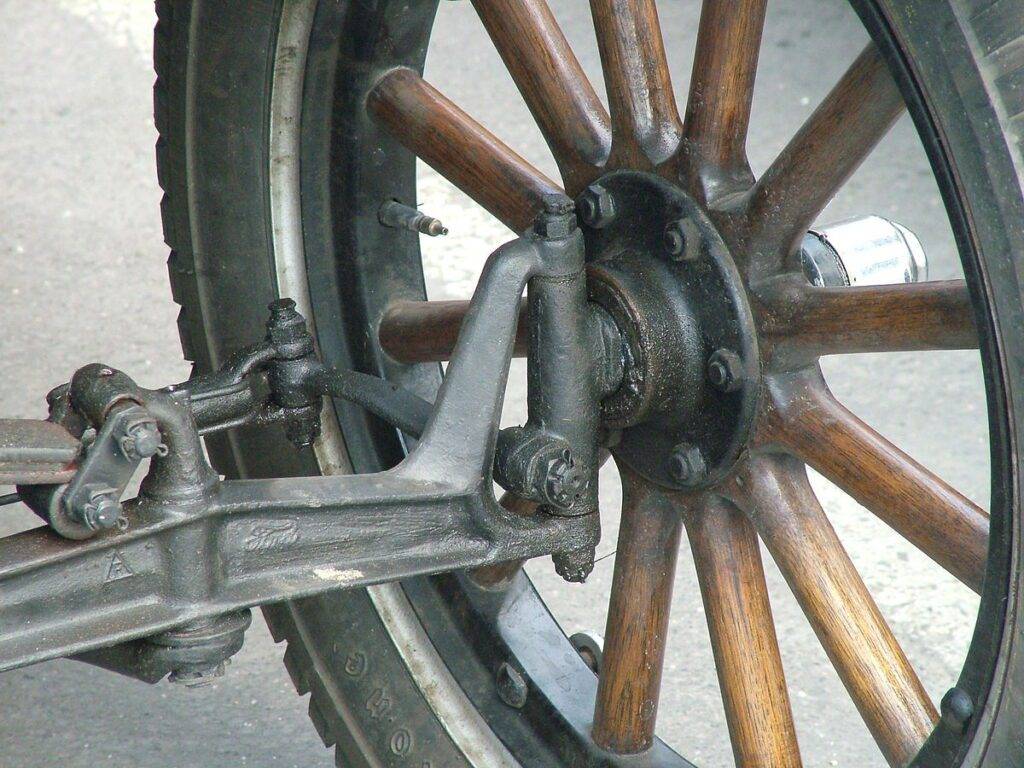

История создания шаровой опоры

До изобретения шаровых механизмов в автомобилях использовались шкворни. Это болт с игольчатым или роликовым подшипником, который обеспечивал некоторую маневренность передних колес, но подвеска при этом отличалась своей жесткостью, так как рычаги не имели столько свободного хода, как в современных транспортных средствах.

Существовали разные механизмы, состоящие из нескольких стержней с подшипниками, что делало подвеску более мягкой. Но конструкция таких узлов была сложной, и их ремонт был достаточно трудоемким. Основной причиной выхода из строя – потеря смазки в подшипниках.

В начале 1950-х годов появилась инновационная разработка, которая делала данный узел максимально простым. Это были шаровые опоры. Благодаря простой конструкции их обслуживание максимально упрощалось, но при этом деталь давала больше свободы поворотному колесу – ход при сжатии и отбое подвески, а также поворот кулака, на котором закреплена ступица.

Спустя всего десять лет данная деталь стала применяться в большинстве легковых автомобилей, а уже к середине 60-х гг. шкворни остались в основном в грузовом и внедорожном транспорте.

Симптомы и причины неисправности

Симптомы	Описание и причины
Стучит руль во время движения	Странные звуки будут появляться на любой скорости, хорошо заметные при наезде на выбоину, яму и т.д. Это один раз и повторяется.
Изменение состава	Больше всего страдает колесо с неисправной шаровой опорой. Износ краев шины может увеличиться.
Машина катится по дороге	В шаровой опоре есть люфт, поэтому колесо при езде шатается.
Треск во время маневров	Скрипы могут исходить от руля, задних колес, нужно прислушиваться конкретно к передним, и при маневрах.
Изменить путь торможения	Автомобиль будет снесен в ту сторону, откуда есть неисправная шаровая опора.
Неравномерный износ шин	Когда в результате повреждения шаровой опоры руль стоит не строго вертикально, а под углом к ​​дорожному полотну, по его внутреннему краю (ближайшему к двигателю) протектор изнашивается сильнее, чем по остальным поверхность колеса.

Другие причины неисправности шаровой

1. Естественный износ. Как уже было сказано выше, у каждой детали автомобиля свой срок. Все зависит от многих факторов: качества шаровой, наличия или отсутствия повышенных нагрузок, ухода за авто, выработки смазки, воздействия высоких и низких температур и т.д.
2. Эксплуатация в экстремальных условиях. Головокружительная скорость, лихачество на дорогах, постоянная езда по бездорожью являются серьезным испытанием даже для той подвески, которая для этого предназначена. Понятно, что шаровая опора в таких случаях выходит из строя гораздо раньше, чем в автомобилях, которые используются исключительно в городских условиях.
3. Выработка смазки. Смазочные материалы со временем испаряются и высыхают, а без них конструкция выходит из строя гораздо быстрее. Причем дополнительно смазывать стоит даже новые детали, поскольку нередко производитель оставляет слишком мало смазочной массы.

Неисправность шаровой обычно дает о себе знать заранее. Главное — не закрывать глаза на данные симптомы и вовремя отправиться на СТО.

Симптомы неисправности
Описание поломки
Во время преодоления препятствий раздается стук и другие посторонние звуки в районе колеса.
Характерный лязг и стук раздается вне зависимости от того, с какой скоростью двигается автомобиль. Лучше всего посторонние звуки слышны, если машина хорошо нагружена и колесом попадает в яму или любую другую выбоину на дороге. Даже если стук раздался только один раз (хотя обычно данное явление периодически повторяется), это повод обратиться к специалистам

Обратите внимание: стук и лязг также может раздаваться зимой (в минусовые температуры), если замерзает смазка в ШРУС.
Поменялись характеристики развала-схождения.
Нередки случаи, когда невооруженным взглядом неполадки не обнаружить. Во время планового техосмотра на СТО специалисты обязательно вас предупредят, что на одном из колес износилась шаровая опора и ее необходимо починить

Единственный визуальный признак, которые может указать на неисправность — «подъедание» резины на краю колеса вашего авто.
Стало сложнее управлять автомобилем.
Когда вследствие поломки шаровой опоры появляется люфт. Колесо во время движения шатается, и это виляние передается автомобилю: он больше не способен ехать ровно. При увеличении скорости управляемость становится только хуже. Причем диагностировать данный симптом на ранней стадии можно в тех случаях, если автомобиль ездит исключительно по ровным городским трассам. Если же вы постоянно путешествуете, ездите на дачу или в лес по грунтовым дорогам, ухудшение управляемости не всегда будет заметно.
Во время поворота колеса скрипят.
Еще одним признаком неисправности шаровой опоры является скрип, который издают передние колеса. Если звук доносится из другого места — поломку может скрывать рулевая рейка либо гидроусилитель.
Покрышки изнашиваются неравномерно.
В результате повреждений шаровой рулевое колесо занимает неровное положение и находится под углом к поверхности дороги. В таком случае по его внутреннему краю (который ближе к двигателю) протектор начинает изнашиваться сильнее, чем на оставшейся поверхности покрышки. Обнаружить данную неисправность можно как визуально, так и на слух: поврежденное колесо бьется во время движения.
Траектория автомобиля меняется прямо во время торможения.
Если вы заметили, что при торможении машина уходит вбок, то скорее всего у нее повреждена шаровая. Причем автомобиль всегда клонит именно в ту сторону, с которой находится неисправная запчасть. Одно из колес ввиду износа шаровой опоры будет наклонено, и в процессе торможения станет издавать характерные щелчки.

Для того, чтобы правильно диагностировать повреждение, необходимо тщательно проверить всю подвеску. Автомобиль — это сложная техника, которая работает исправно, только если все ее элементы в порядке. И одна поломка может со временем привести к другой

Именно поэтому так важно диагностировать неисправность на ранней стадии. Это поможет вам избежать лишних трат и поберечь нервы

Проверяем верхние и нижние шаровые на яме (или с подъемником)

Чтобы распознать небольшие дефекты в верхней опоре, лучше прибегнуть к использованию опор или ямы. Алгоритм действий будет идентичным, как и в предыдущем варианте, однако раскачивать нужно все части колеса.

Если браться одной рукой за верх, а другой за низ колеса, то движения выполняются в вертикальной плоскости. Если придерживать покрышку по бокам, ее раскачивают в горизонтальной плоскости.

При проверке нижней опоры используют опору и монтировку. Автомобиль загоняют на эстакаду или поднимают на подъемнике для качественной диагностики. Алгоритм последующих действий:

1. После установки авто на эстакаде его ставят на ручной тормоз (либо используют подъемник).
2. Если выбор сделан в пользу смотровой ямы, то с помощью домкрата вывешивается колесо с исследуемой шаровой.
3. Заложить плоскую часть монтировки между цапфой и рычагом опоры. Действие необходимо выполнять аккуратно, чтобы не повредить пыльник.
4. Для разгрузки и последующей загрузки шарнира стоит подвигать монтировку вверх-вниз.
5. Если все в порядке – скрипов и люфта не будет. Если присутствует неисправность, то это будет заметно невооруженным глазом. Люфт – прямой свидетель неисправности шаровой опоры.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Когда стоит провести проверку?

Проводить проверку шаровой опоры нужно тогда, когда есть подозрения на возникновение неполадок.

Перечислим самые распространенные:

Стук — если от передних колес в момент езды по бездорожью доносится стук.

Виляние — если возникает своего рода «виляние» машины при езде по ровной поверхности.

Скрип — если водитель в момент поворота руля слышит странные скрипы.

Износ — если было замечено, что передние покрышки изнашиваются неравномерно, а именно большему износу подвергнуто колесо с неисправной шаровой.

Если обнаружился хотя бы один из этих признаков неисправности, рекомендуем заняться проверкой шаровых. Сделать это стоит как можно быстрее, поскольку неисправности носят в себе угрозу для пассажиров.

Выбор новых запчастей

На автомобиле Рено Дастер шаровая опора закреплена заклепками. Производитель рекомендует при выходе из строя шарнира производить замену всего рычага. При пробеге 100 000 км происходит износ сайлентблоков направляющего элемента и шарнира, поэтому целесообразнее заменить рычаг в сборе. Ниже каталожные номера со ссылками на магазины с адекватными ценами в Яндекс – маркете.

Артикулы оригиналов:

• 545001225 R правый;
• 545012815 R левый;

Существуют аналоги хорошего качества:

• NK 5013941 левый;
• NK 5013942 правый;
• Fenox CA 11279 правый;
• Fenox CA11179 левый;

Аналоги сайлентблоков средней ценовой категории:

• ASAM 30898;
• Sasic 2254015.

Заклепки на штатных шарнирах высверливаются, новая деталь монтируется болтами крепления. Немного позже, после выпуска авто, производитель опубликовал каталожный номер оригинальной детали – Renault 401 602 308 R.

Существуют аналоги:

• Fenox BJ 10086;
• Stellox 5200371 SX;
• Sasic 7574011;
• Meyle 16160100015;
• Febi Bilstein 40808;
• Swag 60940808.

Можно ли ездить с разбитой шаровой

Конструктивно шаровая опора выполнена таким образом, чтобы исключить проскальзывание пальца сквозь отверстие даже при сильном износе. Полное разрушение детали практически невозможно либо может произойти только при воздействии чрезмерной силы к деталям подвески или при длительной эксплуатации автомобиля с изношенной деталью.

Опасность эксплуатации машины при сильном износе шаровой опоры заключается в уводе автомобиля в сторону во время торможения. Также будут наблюдаться существенные сложности при прохождении поворотов. Негативные изменения в управляемости автомобилем несут в себе опасность дорожно-транспортного происшествия.

Если начинают стучать шаровые опоры, то необходимо понимать, что эксплуатация автомобиля в таком техническом состоянии может быть опасной. Наличие даже незначительного скрипа подвески при проезде лежачих полицейских и во время поворота, должны насторожить водителя. Самую простую «классическую» проверку этого детали можно сделать самостоятельно, остановившись на обочине дороги, поэтому выявление неисправности не следует откладывать в долгий ящик, иначе могут наступить очень нежелательные последствия.
