Шаровая опора Рено Логан: замена своими руками, артикул и видео

Диагностика опор: ремонтировать или менять?

Назначение шаровых опор + конструкция

Какие опоры для Рено Логан лучше

С завода на Логан установлены шаровые опоры с артикулом 401604793R, если машина до 2014 года, или с артикулом 401602523R. Разница в том, что в первом случае проточка под фиксирующий болт на пальце выполнена по кругу, а в новых опорах проточка в виде бокового выреза, как на фото.

Опоры старого (слева) и нового образца

Продают такие опоры в фирменных упаковках с логотипом Renault/Dacia и стоят они порядка 400 гривен на 2019 год. При этом опоры старого образца спокойно подходят для новых автомобилей. Единственная разница в том, что при установке новой опоры нужно будет соблюдать направление проточки.

Производитель не особо афиширует изготовителя оригинальных опор, но это компании TRW и Lemforder.

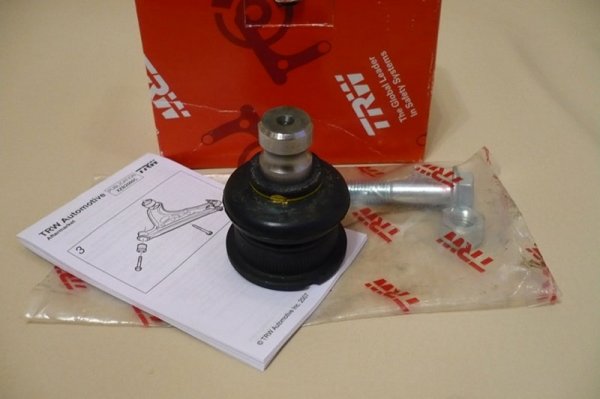

Опора TRW

Обе базируются в Германии, но имеют мощности и в Румынии. Так вот, ту же шаровую опору TRW с каталожным номером JBJ721 можно купить за 210 гривен. Разница, согласитесь, есть. Кроме них, хорошо себя зарекомендовали:

  • немецкие Febi с номером 23996, цена 300 гривен;
  • их земляки Meyle с артикулом 16160100004S продаются за те же 300 гривен, но в комплекте идет болт с гайкой для поворотного кулака и стопорное кольцо;
  • чуть дороже датские NK 5043931, цена 350 гривен;
  • Monroe, артикул L25544, Бельгия, цена 250 гривен, но могут быть подделки;
  • Delphi, артикул TC1366, пишут, что США, цена 230 гривен, отзывы противоречивые;
  • испанские RTS с номером 93-90425, цена 206 гривен, хорошие отзывы.

Все, что дешевле RTS, можно брать только на свой страх и риск.

Замена шаровой без снятия рычага — рекомендации опытных автолюбителей

Перед работой найдите подробную и технически адекватную видеоинструкцию, почитайте тематические форумы для владельцев “Рено” и проконсультируйтесь с профессионалами (например, в чате на Uremont.com).

При смене шарнира лучше сразу поставить новый рычаг — так вы сэкономите время. Для увеличения эксплуатационного срока опорного механизма обработайте его “Солидолом” или “Литопом” (это консистентные смазки). Со всех запчастей “ходовой” обязательно уберите грязь и очаги ржавчины перед проведением ремонтных работ.

Инструкция производителя чаще всего предлагает замену рычага в сборе, при этом о шаровой нет информации — ответственность ложится на плечи исполнителя.

По окончании работ обязательно протестируйте машину прокатившись по кочкам.

Разобраться в нюансах процесса и найти подходящий автосервис можно на агрегаторе Uremont.com. Помимо онлайн-консультации, которую вы получите в чате от представителей партнерских СТО, здесь можно изучить клиентские отзывы о техцентрах. Если перед этим выберете на интерактивной карте подходящие адреса, у вас будет готовый список подходящих автомастерских.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

  1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

    Доверьте работу профессионалам, если сами им не являетесь

  2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
  3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

    Производите замену на чистой поверхности, иначе смысл работы теряется

  4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Вкладыши также можно поискать в автомагазинах

Срок службы и осмотр шаровой

Рекомендации

Как заменить шаровую опору на Рено Логан: пошаговый план

Замена рычага спереди

Иногда при ремонте ходовой Рено Логан своими руками требуется замена или снятие рычага, например, при замене шаровой или сайлентблоков. Подвесьте переднюю часть машины – обязательно два колеса сразу. Если вывесите только одно, стабилизатор помешает демонтировать рычаг, поджав элементы подвески. Как выглядит левый рычаг смотрите на картинке. Он состоит из следующих элементов:

  • сам рычаг;
  • чехол опоры;
  • шаровая;
  • сайлентблок.

Передний рычаг

Вытащите болт и выбейте его. При помощи надежной шлицевой отвертки или специальной лопатки разожмите соединение поворотного кулака и пальца шаровой. Упритесь монтажной лопаткой на поворотный кулак и отожмите рычаг вниз, выведя палец шаровой из отверстия поворотного кулака. При помощи головки ослабьте затяжку болта, который держит кронштейн подрамника на кузове. Открутите гайку крепления кронштейна подрамника и демонтируйте его с переднего болта, на котором держится рычаг на подрамнике.

С помощью накидного ключа открутите гайку переднего болта рычага, держа болт головкой подходящего размера. Вытащите болт и выбейте его оправкой. Открутите заднюю гайку крепления рычага и вытащите болт. Демонтируйте рычаг и установите в обратной последовательности новый или проведите другие работы по ремонту ходовой Рено Логан своими руками.

Процесс:

  1. Вывешиваются передние колеса. Если будет поднять только одно колесо, то стабилизатор устойчивости автомобиля будет мешать проведению работ (о замене втулки стабилизатора здесь). Рычаги, расположенные справа и слева, снимаются одинаково.
  2. Снимаются колеса.

    Смотрим фронт работ по замене

  3. Ключом на «18» отворачивается гайка, которой опора крепится к ступице. При этом гайка должна упереться в шарнир привода колес.
  4. При помощи регулируемого упора палец выпрессовывается из гнезда. Для этого при помощи опорного рычага надо отжать опору вниз, нанося удары молотком по поворотному кулаку.
  5. По мере выхода пальца из проушины надо и далее продолжать откручивать гайку.

    Другой ракурс

  6. Палец опоры выводится из поворотного кулака.
  7. Ключом на «21» откручивается гайка, которой крепится рычаг к стойке. Болт следует удерживать при этом головкой того же размера. После откручивания гайки болт выбивается из гнезда.
  8. Таким же способом откручивается и вторая гайка крепления рычага.
  9. Рычаг подвески демонтируется с автомобиля.

    Фух, сняли!

Так как производитель отдельно не делает запасные части к опоре и рычагу, то рекомендуется их разобрать и поменять на аналогичные детали, которые можно подобрать с других автомобилей. Также можно рычаг и опору заменить полностью на новые.

  1. Высверливаются заклепки, которые держат опору на рычаге.
  2. После высверливания заклепки следует выбить из гнезда и снять опору.
  3. Устанавливается новая опора на рычаг и закрепляется болтами.
  4. Узел устанавливается на автомобиль в обратной снятию последовательности.

    Новая шаровая в рычаге

Какие подготовительные работы необходимо провести

Замена шаровой опоры «рено логан»: как проверить, выбрать и поменять пошагово Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

  • снять колесо;
  • снять суппорт;
  • открутить и выбить шаровую опору;
  • снять рычаг (при первом методе);
  • выпрессовать старую опору;
  • впрессовать новую;
  • собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

  1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки. Демонтируйте суппорт.
  2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую. Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
  3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится). Если старый пыльник цел, лучше сохранить его.
  4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
  5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно. Будьте внимательны при работе с посадочным гнездом шаровой.
  6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
  7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
  8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

  • Приподнять автомобиль до удобной высоты.
  • Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
  • Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

  • Вывесить на домкрате передок автомобиля.
  • Взять колесо руками в верхней и нижней точках.
  • Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

  • Вывесить передок автомобиля на домкрате.
  • Взять колесо в верхней и нижней точке.
  • Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Типичные неисправности

К признакам вышедшего из строя узла можно отнести:

  1. Глухой стук при проезде неровностей.
  2. Скрипы, издающиеся по ходу движения автомобиля в холодное время года. Они могут появляться в связи с порванным пыльником, через который проникает влага и смазка замерзает.
  3. Увеличившееся усилие и появление скрипа и стуков при повороте рулевого колеса.
  4. Плохую курсовую устойчивость машины даже при движении по прямой. Требуется корректировка курса рулем.
  5. Ускоренный и неравномерность износа покрышек.

Чем грозит

Если не следить за состоянием шаровой опоры, то в конечном итоге это может выльется в крупный ремонт. Основу узла составляет корпус и так называемый палец.

В критический момент палец попросту вырывает из корпуса и колесо отделяется в нижней части ступицы. Дальнейшая эксплуатация автомобиля с подобной неисправностью невозможна − только при помощи эвакуатора.

Подготовительные этапы

Если узел износился или повредился, его придется менять. Не существует ремкомплектов на такой случай, с помощью которого можно восстановить старую шаровую.

Для начала стоит обсудить выбор нового элемента. На рынке предлагается много вариантов. Но чаще всего встречаются 3 бренда, выпускающих шаровые для Логанов 1 и 2 поколения:

  • Febi. Обходите такие шаровые стороной. Очень много проблем, низкое качество и множество негативных отзывов. Автомобилисты врать не будут. Почему такой продукт представлен на рынке, сказать сложно;
  • TRW. Позиционируется как оригинал для Логана и ему подобных. Хороший вариант по соотношению цены и качества. Особых нареканий нет, потому пользуется популярностью;
  • Lemforder. Отличное немецкое качество за адекватные деньги. Если попадете на оригинал, то вам повезло. Проблема в том, что за последнее время количество подделок увеличилось в несколько раз.

Если с новой шаровой определились, можете собирать инструменты. Обычно здесь достаточно стандартного набора инструментов.

Весь ваш набор ремонтника будет состоять из:

  • молотка;
  • пары рожковых ключей (16 и 18 размеры);
  • торцевого ключа на 30;
  • плоской отвертки;
  • специального съемника (есть не у всех, потому не является обязательным).

Плюс возьмите спецодежду, сделайте удобный подход к машине, качественное освещение. Для настроения включите приятную музыку, поскольку повозиться вам точно придется.

Замена

Если у вас все готово, можно приступать к работе. Скажу сразу, что замена осуществляется при вывешенной передней части машины. То есть следует поднять передние колеса. А для этого подойдет подъемник, либо надежный домкрат.

Опору можно менять в сборе с рычагом, либо же без снятия рычага. Поскольку мы сегодня говорим конкретно про шаровую опору, рычаг трогать не будем.

Кстати, обращаясь на СТО, вам придется заплатить минимум 1000 рублей за такую работу. Добавьте сюда ряд дополнительных мероприятий, попытки развода со стороны сотрудников автосервиса и расходные материалы, и получите в лучшем случае 1500-200 рублей. При самостоятельной замене придется потратиться только на новую шаровую.

Пошагово работа проводится следующим образом:

  • Подготовьте все необходимые инструменты и материалы, чтобы не приходилось бегать из одного конца гаража в другой;
  • Поднимите переднюю часть своего Логана, снимите с нужной стороны колесо и демонтируйте суппорт;
  • В поворотном кулаке имеется крепежный болт, удерживающий шаровой палец. Его нам также придется извлечь;
  • Теперь извлекается сам палец. Делается это из отверстия в кулаке;
  • Обязательно убедитесь, что при снятии и обратной установке поверх пыльника логановской шаровой на нем (то есть пыльнике) имеется кольцо из пластика. С его помощью предотвращается протирание пыльника о кулак. Тем самым увеличивается срок службы узла;
  • Выполнив предыдущие этапы, вы добрались до выпрессовки шаровой из рычага;
  • Стяните пыльник и проверьте, на месте ли стопорное кольцо;
  • Под корпус логановской шаровой нужно подложить чашку-оправу чуть большего размера (диаметра), и подпереть опору;
  • Выпрессовывается или выбивается элемент молотком. Но будьте аккуратнее при нанесении ударов;
  • Посмотрите на состояние отверстия рычага. Если есть трещины или деформация, придется менять;
  • Для обратной запрессовки уже нового элемента удобно использовать головки 34 или 36 размера;
  • Вставьте деталь в отверстие и запрессуйте все тем же молотком;
  • Соберите узел, действуя в последовательности, обратной демонтажу.

Настоятельно рекомендую перед проведением подобных работ изучить руководство по эксплуатации к вашему Логану, посмотреть все инструкции и рекомендации от производителя. Для наглядности есть множество видео уроков, которыми также не лишним будет воспользоваться.

Процедура не самая простая, но и в плане ремонта ее нельзя назвать чрезмерно сложным мероприятием. Будьте аккуратными, последовательными и внимательными. Тогда все обязательно получится.

Всем спасибо! Подписывайтесь, задавайте вопросы и оставляйте комментарии! Мы всегда рады общению с вами!

Какую шаровую опору ставить

С июня 2013 года французский производитель использует шаровой шарнир нового типа, в котором штифты установлены сбоку и не имеют круговой канавки. Номера позиций для старых и новых деталей различаются.

У предыдущей модели номер детали 401604793R (паз для круглого болта), а у новой модели номер детали 401602523R (паз с одной стороны). При этом устанавливать новые типы шаровых опор на Renault Logan, произведенные после 2013 года, не требуется.

Чтобы выяснить этот вопрос, необходимо вытащить обойму из кулака.

На заводе, как правило, устанавливаются шаровые опоры двух марок — Lemforder и TRW. Детали обоих брендов производятся в Германии, но некоторые заводы Lemforder находятся в Румынии.

Шаровые опоры автомобилей Рено Логан первого и второго поколения, как правило, мало чем отличаются, поэтому взаимозаменяемы.

Если нет оригинальной детали, можно установить аналог — TRW JBJ721 (для автомобилей первого поколения), а также Lemforder 37809 01 или 29469 01.

Хорошо зарекомендовала себя продукция марки Текнорот Р-585.

Важность рычага передней подвески и шаровой опоры Renault Logan нельзя недооценивать. Разрушение этих элементов во время движения может привести к непредсказуемым последствиям и авариям

Выбор шаровой опоры «Рено Логан»

Что нужно знать о замене шаровой

По регламенту надо менять рычаг в сборе. А собираясь заменить только опору, лучше помнить о следующем: как только к рычагу прикоснулись молотком, он уже не является рычагом и подлежит замене. Независимо от того, что именно будет заменяться, старайтесь сберечь две детали:

  • Пластиковую накладку, установленную под кулак (см. фото);
  • Стопорную шайбу. Хорошо, когда такие шайбы идут в комплекте с новой опорой.

Внешний вид каждой детали показан ниже. Накладка (слева) и стопор (справа)Собственно, у накладок нет отдельного артикула. Купить их нельзя, а без них на пыльник опоры будет сыпаться грязь из кулака.

Замена шаровой опоры своими руками

Шаровая опора позволяет соединить колесо с рычагом так, чтобы колеса могли поворачивать

Несвоевременная замена такой жизненно важной детали может привести к аварийной ситуации. Причины, по которым требуется срочная замена шаровой:

  • стук при езде по неровной дороге;
  • скрипы при повороте колеса.

К чему может привести несвоевременная замена шарового шарнира:

  • люфт опоры способствует сбиванию угла развал-схождения колеса;
  •  повышенной износ резины;
  • повышенные нагрузки на узел передней подвески.

Необходимый инструмент и оборудование

  • Ключ рожковый на «13», «16» и «18».
  • Ключ торцевой на «30».
  • Зубило или ударная плоская отвертка.
  • Домкрат и баллонный ключ.
  • Обойма диаметром 15-18 мм.

Пошаговая инструкция

Перед снятием рычага для удобства рекомендуется снять суппорт.

  • Устанавливаем противооткат под колесо, срываем баллонным ключом болты крепления переднего колеса. Для безопасности должен быть включен ручной тормоз и включена передача (для МКПП) или в положении “D” (для АКПП).
  • Устанавливаем домкрат в положенное место и вывешиваем автомобиль.
  • Снимаем колесо и подкладываем его за домкрат под бордюр для подстраховки.
  • Отверткой разводим колодки для последующего беспроблемного снятия суппорта.
  • Снимаем тормозной суппорт в сборе. Для этого требуется открутить два болта, крепящих весь механизм к поворотному кулаку. Суппорт в сборе подвязываем проволокой к стойке амортизатора для удобства и во избежание повреждения тормозного шланга.
  • Для беспрепятственного откручивания болтов крепления рычага со всех сторон — обработайте соединения WD-40 или подобной жидкостью.
  • Срываем болт крепления рычага со стороны шаровой опоры. После откручивания болта установите клин или ударную плоскую отвертку в место крепления шаровой опоры. Обильными ударами молотка вы расклините посадочное место, тем самым шаровый палец освободится, и мы можем переходить к снятию рычага со стороны подрамника.
  • Теперь рычаг нужно открутить два болта крепления со стороны подрамника. С одной стороны держим гайку, вторым ключом откручиваем болт и вынимаем его. Теперь рычаг полностью демонтирован.
  • Далее рычаг требуется закрепить на тисках. Старую опору можно выбить молотком без помощи оправы. Если же опора сидит крайне туго, то установите со стороны пальца оправу в виде головки на “36” или “34” и несколькими ударами молотком опора освободит посадочное место.
  • Посадочное место нужно очистить от грязи и ржавчины. Ни в коем случае не прибегайте к использованию напильника, так как шаровая опора будет сидеть ненадежно.

Замена со снятием рычага и выбиванием шаровой опоры

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

  1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
  2. Откручиваем грязезащитный кожух в колесной арке.
  3. Откручиваем гайки крепления рычага.
  4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
  5. Вынимаем болт из кулака.
  6. Выпрессовывем шаровый палец из кулака.
  7. Снимаем рычаг в сборе с шаровой опорой.
  8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
  9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
  10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
  11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Luk VS Valeo: срок службы

Срок бесперебойной работы любого качественного сцепления должен укладываться примерно в 100 000 километров стандартной (среднестатистической) езды. Luk и Valeo без проблем «убираются» в эти рамки благодаря прекрасным материалам, с честью противостоящим механическому износу, трению и температурным «нападкам». В дополнение можем отметить, что диски сцепления Valeo не только выполнены из прочных сплавов, но и термически обработаны, что позволяет предотвратить перегрев, деформацию и преждевременное разрушение.

И опять-таки возвращаясь к статистике: детали сцепления Valeo в среднем «доживают» до 150 000 километров, а маховик при аккуратной езде и вовсе может служить вечно.

Механизм шаровой на Рено Логан: из чего и как

Шаровая опора — это ответственная составляющая ходовой части фактически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется лишь вместе с рычагом. Складывается из шарового пальца, что запрессован в железный корпус вместе с пластиковой втулкой. Предназначена для соединения ступицы рулевого колеса с главным рычагом передней подвески. В случае если «запустить» данный узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, раздельно от другого.

Такая обстановка неудачно страшна, в особенности на скорости более тридцати километров/ч.

Неспециализированный вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со подшипником и ступицей; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости

На что обратить внимание при замене шаровых опор

В целом, заменить мяч на Логана относительно просто. Следует помнить, что главный недостаток замены только держателя без рычага — неизбежно изнашивается отверстие для шара в рычаге.

Это означает, что даже при качественном нажатии на рычаг шар впоследствии может выскочить со всеми вытекающими отсюда последствиями и рисками. По этой причине для замены лучше всего выбирать шаровые опоры Logan, которые имеют стопорное кольцо.

Также, если возможно, вы можете попробовать приварить шар и рычаг в некоторых местах. Однако делать это должен только опытный специалист, так как можно быстро «сжечь» бут.

Еще один недостаток замены шарового крана без снятия рычага заключается в том, что при таком способе замены сайлентблоки не меняются. Если признаки износа очевидны, замену и снятие лучше проводить параллельно, меняя сами сайлентблоки или весь рычаг в сборе. С новыми рычагами поставляются сайлентблоки.

При этом важно понимать, что если вы меняете только сайлентблоки и группы шаров, то стоимость такой замены не намного ниже покупки новых рычагов и групп шаров. Назначение работ тоже твердое (необходимо вынуть сайлентблоки, установить новые и так далее)

Если при замене какого-либо элемента рычаг ударился молотком, в этом случае необходимо будет заменить рычаг

Также обратите внимание, что вы всегда должны сохранять пластиковую прокладку (помещенную под кулак) и стопорную шайбу из комплекта на новый мяч

В итоге

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
