Ищем причину поломки и устраняем ее
Функцией стеклоподъемников автомобилей является поднятие и опускание стекол. Возможны два типа подъемников стекла: механический и электрический. Ручной механизм обычно устанавливается на базовые комплектации, топовые модели оснащают электрическим приводом на два или четыре стекла.

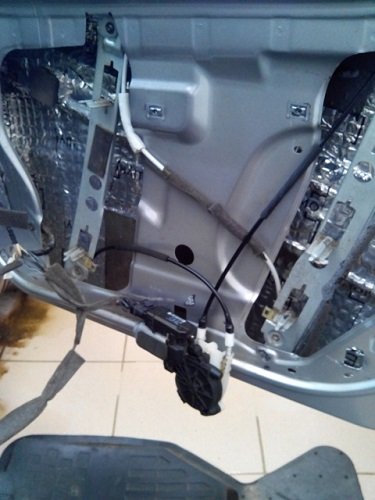

Дверь авто без обшивки
Чаще всего стеклоподъемный механизм меняют вследствие поломки. Многие водители, чтобы повысить комфорт поездки на автомобиле, меняют механические приводы на электрические. В зависимости от установленного привода возможны два вида неисправностей: механические и электрические (автор видео — «В гараже у Сандро»).
Электрические неисправности
В электрическом приводе неисправности связаны в основном с проводкой. Если не работают все стеклоподъемники, то следует проверить предохранитель, который отвечает за их работу. Если он перегорел, то его необходимо заменить. Не работает кнопка стеклоподъемника или подсветка, то возможны проблемы в проводке или перегорела лампочка подсветки.
Если с предохранителем все в порядке, то нужно проверить напряжение на электродвигателе. Чтобы до него добраться, придется снять обшивку двери. С помощью тестера необходимо проверить разъем, идущий к электродвигателю. Включаем зажигание. При нажатии на кнопку показания должны быть не ниже 9 В. Иначе, плохой контакт в кнопках привода или разрыв в проводке. Необходимо поменять проводку или зачистить контакты.
Если не получается управлять движением стекол с помощью блока управления, то нужно попробовать воспользоваться кнопками под обшивкой. Если они работают, то неисправен блок управления стеклоподъемниками, который необходимо отремонтировать.
Если не работает эклектический моторчик, то придется разбирать весь механизм. Так как он держит стекло, перед его снятием необходимо поднять стекло и зафиксировать его с помощью упора. Отсоединив моторчик, осматриваем щетки, ротор и теплопредохранитель. Если смазка закоксована, то ее необходимо удалить
При осмотре ротора следует обратить внимание на его лепестки. Если есть задиры или налет, их нужно почистить
Моторчик Рено Меган
Механические неисправности
Чаще всего неполадки связаны с механической частью, в основном, с износом деталей.
Встречаются следующие механические неисправности:
- Многие детали механизма подъема стекла изготавливаются из пластмассы: рейки, шестерни и др. Со временем они приходят в негодность. Их нужно заменить новыми деталями.
- Лопаются пластиковые трубки. В этом случае стекло можно опустить, но не удастся поднять. Ремонт предполагает два варианта. Можно заменить трубки из пластика на металлические. Второй вариант – взять кусок целой пластиковой трубы, придать ей нужную форму, разрезать вдоль и обжать четырьмя хомутами.
- Неисправно зубчатое колесо. При этом двигатель работает, а стекло не движется. Для замены колеса, необходимо снять обшивку на дверях, вынуть остатки зубчатого колеса и установить новую деталь.
- Часто как в механических, так и в электрических приводах, обрывается тросик. Это может произойти по причине износа или при перепаде температур в зимнее время. При обрыве трос нужно заменить новым.
- Могут поломаться рычаги. Ремонт стеклоподъемника в этом случае заключается в замене рычагов.

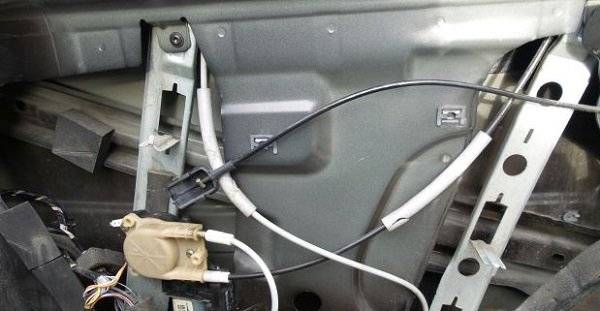

Тросики механизма подъема стекла
Извините, в настоящее время нет доступных опросов.
Не работает стеклоподъемник на Калине
Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.
Это интересно: Показать реле стартера Ниссан Марч 2002 года
Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.
В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.
Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.
Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе
Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи
При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

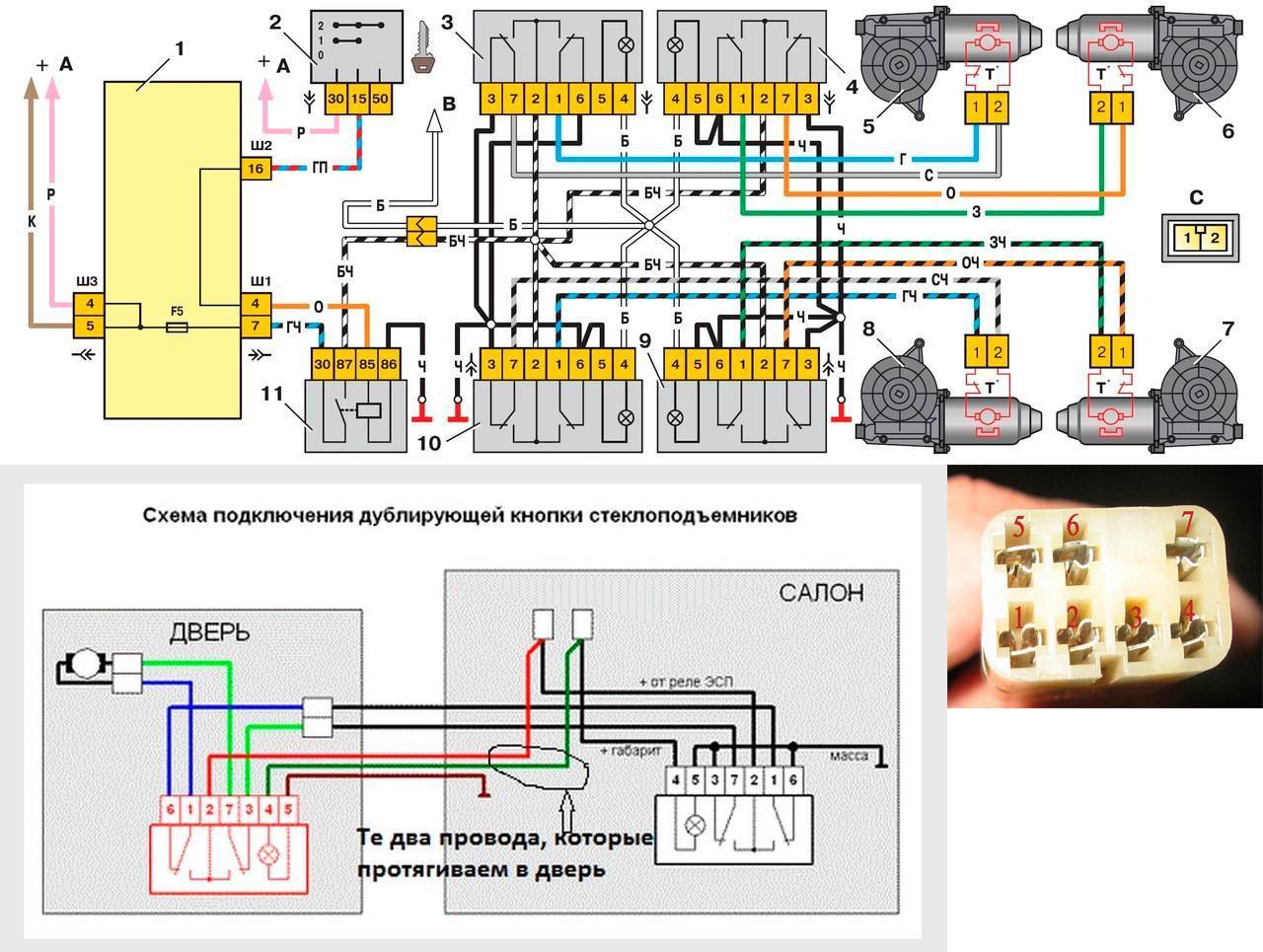

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.
Авто, Мото
16.05 19:11
Неисправности, запчасти, сервис, страхование
такая проблема: 1. после смены аккумулятора перестали работать все стеклоподъёмники, кроме водительского. 2. Также перестали работать габариты (следовательно не загорается подсветка в салоне и спидометра и не работают туманки). Где у Прадо 120 находится предохранитель, отвечающий за габаритные огни (какой именно)? Хотя хз, проверил ВСЕ, ни одного сгоревшего. В чём может быть причина?
Продолжить тему
Стеклоподъемники -тренировать,заработают.А что с габаритными огнями,не скажу. (Добавлено через 39 секунд)
при том,каждый отдельно!!!
Всмысле тренировать, они вообще не откликаются на нажатие кнопок.
https://www.land-cruiser.ru/index.php?showtopic=43440 Для того, чтобы восстановить эти настройки, после подключения аккумулятора нужно: – отжать кнопку управления стеклом и не отпускать ее до полного закрытия стекла с небольшой задержкой в крайнем положении. Отпустить кнопку. – нажать ее уже для открытия стекла и держать до полного открытия стекла с небольшой задержкой в крайнем положении. После этого ECU “запомнит” крайние положения стекла и функция автоматического открывания/закрывания стекла восстановится. (Добавлено через 1 минуту)
Из руководства по эксплуатации: Если отсоединяли аккумулятор, или он разрядился, электростеклоподъемники могут не срабатывать автоматически, и функция предотвращения защемления может работать неправильно после повторного подключения, замены или зарядки аккумулятора. В любом из этих случаев вам нужно нормализовать стеклоподъемники. Для этого: 1. Нажмите переключатель стеклоподъемника вниз и опустите стекло до половины. 2. Нажмите переключатель вверх, пока стекло не закроется, и удерживайте его секунду. Убедитесь, что стекло открывается и закрывается автоматически. Если переключатель работает неправильно, проверьте его у дилера Тойота.
Форумы Land-Cruiser.RU
Обсуждения и обмен опытом в вопросах эксплуатации внедорожников Toyota. Предложения о купле-продаже автомобилей и запчастей. Материалы по автотуриз…
Столкнулся тут на днях с подобной проблемой, свеклоподъёмник ALL AUTO , индивидуальные стеклоподъёмники на каждой двери работают штатно, а вот с центрального (водительского) пульта не хотят. ОБУЧЕНИЕ одновременно нажимаются до упора и удерживаются кнопка вниз на левой задней двери (стекло исходно должно быть полностью закрыто) и соответствующая кнопка на центральном (водительского) пульте, как стекло доехало вниз эти нажатые кнопки одновременно отпускаются! ЗАТЕМ все повторяется только кнопки нажаты и удерживаются вверх. ВСЁ пробуем с водительского места управлять обученным стеклом, если все сделано правильно стекло должно опускаться и подыматься как заложено программой (в зависимости от кнопки). ДАЛЕЕ схема обучения “ДИАГОНАЛЬНАЯ”, т.е. 1) левая задняя 2) правая задняя 3) левая передняя. Для каждой обучаемой двери последовательность действий одинакова, главное последовательность по “диагональной” схеме обучения не перепутать. У меня именно так и вышло, после того как была настроена левая задняя, я попробовал настроить левую переднюю и получил “кукишь” а вот после того как обучил правую заднюю и перешёл к левой передней, она обучилась без проблем УДАЧИ в дрессировке! (Добавлено через 18 секунд)
https://forums.drom.ru/toyota-general/t1151000066.html
Чудно однако, но попробую завтра. Вот бы ещё с габаритами разобраться …
Загрузить ещё
Почему не опускается стекло в машине
Причины поломки могут быть разные. Одной из них является влияние влаги. Несмотря на то что конструкция двери делает ее герметичной, в электрике могут происходить замыкания из-за накопления конденсата. Также работоспособность стеклоподъемников нарушается после длительного пребывания автомобиля в глубокой воде.
Если машина побывала в ДТП, то после него часто не опускается стекло, и это самое малое следствие аварии. При этом перестает работать либо вся система электростеклоподъемников, либо ее часть. Подобная ситуация происходит при установке деталей с браком или низким качеством.
Нередко функциональность механизма нарушается из-за электрической поломки – одной из самых простых задач, которую можно решить в короткие сроки.
Как правило, сбои в электрике являются следствием ряда причин:
- Замыкание проводов. Длительный срок службы механизма приводит к тому, что соединительные провода перетираются под действием подвижных элементов, пропадает подача питания, и стекло перестает подниматься.
- Неполный контакт с устройством включения. Некоторые участки платы, связанной с передачей тока по цепи, могут окисляться, что приводит к неправильной работе кнопки открывания стекол.
- Сбой предохранителя. Неисправность этого элемента может стать причиной возгорания при резком скачке напряжения в цепи автомобиля.
- Нарушения работы мотора или редуктора. Контакты на моторчике со временем могут окислиться, а щетки моторчика – выгореть.
Причины поломок не ограничиваются только этим списком. Для того чтобы понять, почему не опускается стекло в машине, стоит обратиться в СТО. Возможно, проблема связана с механическими повреждениями системы стеклоподъемников: погнутыми рычагами, обрывом тросика, неисправностью шестерни редуктора и др. Эти поломки исправляются только при разборе двери и замене внутренних компонентов механизма.
Бывает так, что еще вчера стекло открывалось, а уже сегодня заедает или не двигается совсем. Это происходит по двум причинам: из-за низкой температуры воздуха и застревания между стеклом и дверью постороннего предмета. В первом случае около стекла накапливается влага, которая при снижении температуры замерзает.
Следовательно, для решения проблемы достаточно растопить лед или дождаться, пока он растает самостоятельно. Во втором случае потребуется потратить больше усилий или обращаться в ремонт.
Нередко для решения проблемы требуется разбирать дверь. Это позволяет точно определить источник поломки и восстановить функциональность механизма стеклоподъемника.
Сравнение цен актуально на 29.05.2023
Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!
Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену
Выбирайте свой комплект шин и экономьте уже сегодня!
Перейти к акциям
Возможные причины неисправностей стеклоподъемника
Когда в машине не работает стеклоподъемник, нарушается комфорт. Чтобы обнаружить и устранить причину, снимите дверную карту и убедитесь:
- что механизм цел;
- в него не попали посторонние предметы;
- тросик не оборван, и его не заклинило.
Если визуально не удалось выяснить, почему не работает стеклоподъемник в авто, обратите внимание на БУ.
Блок управления
Сложный узел, часто соединенный с центральным замком, выполняет несколько функций:
- перемещает стекла;
- автоматически останавливает приводы, когда окна в крайних точках;
- блокирует задние двери, если в машине находятся дети.
Блок управления
Есть несколько случаев поломки блока.
Стеклоподъемник не отзывается на нажатие управляющих клавиш
Возможно, проблема в предохранителях либо нарушены провода в гофре, находящейся между кузовом машины и дверью. Осмотрите «слабое место», ощупайте каждый провод в скрутке. Если обрыва обнаружить не удалось, прозвоните всю проводку.
Стекла достигли крайних точек, а приводы продолжают работать
Отказали концевые выключатели. Хотя детали считают ремонтопригодными, но восстанавливать их трудно. Поэтому концевики меняют целиком.
Сброс настроек ЭБУ
Режим «авто» на стеклоподъемнике не работает, когда снимают клеммы с аккумулятора или разъемы с блоков управления. Перепрограммируйте блок:
- Нажмите кнопку, опустите стекло.
- Удерживайте клавишу нажатой 3-4 секунды, пока не услышите характерный щелчок из блока.
- Затем таким же образом поднимите стекло.
Кнопки управления
Аналогичную манипуляцию проделайте для каждого окна. Если управление пассажирских стекол с водительского места не предусмотрено, перепрограммируйте каждую дверь отдельно.
СП работает нештатным образом, отдельные опции не включаются
Нарушена проводка, в блок попала влага. Коррозию электронных плат удалите протиранием спиртом, а контакты и разъемы обработайте силиконовой смазкой в виде спрея.
Хаотичная работа стеклоподъемников
Это «дезориентирует» центральный замок. Тогда механизм тоже перестает работать.
Дефицит смазки
Все входящие в зацепление детали устройства работают со смазкой, которая может загустеть и высохнуть.
Если «заело» стеклоподъемник в машине, значит, не хватает масла, получился перекос направляющих (хотя они и сами могли деформироваться).
Когда стекло двигается неровно, с сопротивлением, заклинивает, значит, шарниры и подъемная каретка закисли без смазки.
Шарниры через масленку смажьте машинным маслом. На подвижные элементы нанесите консистентную смазку. Окислы промойте спреем, вычистите. Также смажьте механизм.
Электрическая часть
Столкнувшись с проблемой, вооружитесь мультиметром и стандартным набором инструментов.
Проверьте:
- Предохранитель. Если элемент неисправен, замените его, поищите причину, почему перегорел элемент.
- Напряжение. Снимите обшивку, замерьте напряжение на выходах элетромоторчика (норма – 12-12,4 В). Если обнаружили меньший показатель, осмотрите проводку или прозвоните отдельные ее участки. Заодно проверьте разъемы: через закисшие соединения ток не проходит.
- Контакты. Зачистите их, покройте пластичной смазкой.
Ремонт стеклоподъемника
Простая причина неработающих стеклоподъемников – кнопки управления. Замкните их напрямую: исправные клавиши закрывают окно. Если реакции нет, замените кнопку.
Моторчик
Этот компонент – нагруженная часть СП. В электромоторе также возникают типичные проблемы.
Залипание щеток к ротору
Следствие коррозии или повышенной температуры мотора. Для устранения залипания:
- Снимите моторчик.
- Наждачной бумагой почистите ротор.
Износ пластиковой шестерни
Когда стекло двигается рывками, заедает, действуйте пошагово:
- Снимите моторчик.
- Демонтируйте переднюю крышку.
- Отверткой подденьте шестерню, извлеките из корпуса.
- Поставьте новую деталь.
Изношенные подшипники издают воющий звук при работе электростеклоподъемников. Заменить дефектные детали просто: вы добрались до шестерни, сняли ее, теперь выбейте вал, применив выколотку. Далее спрессовывайте подшипник, устанавливайте новый.
Конструкция стеклоподъемников
Типы привода
Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.
- Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
- В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.
Исполнительные механизмы
– ручка стеклоподъемника; 2 – облицовка ручки; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик
Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.
Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.
Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.
Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.
В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.
На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.
Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.
Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.
Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.
Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!

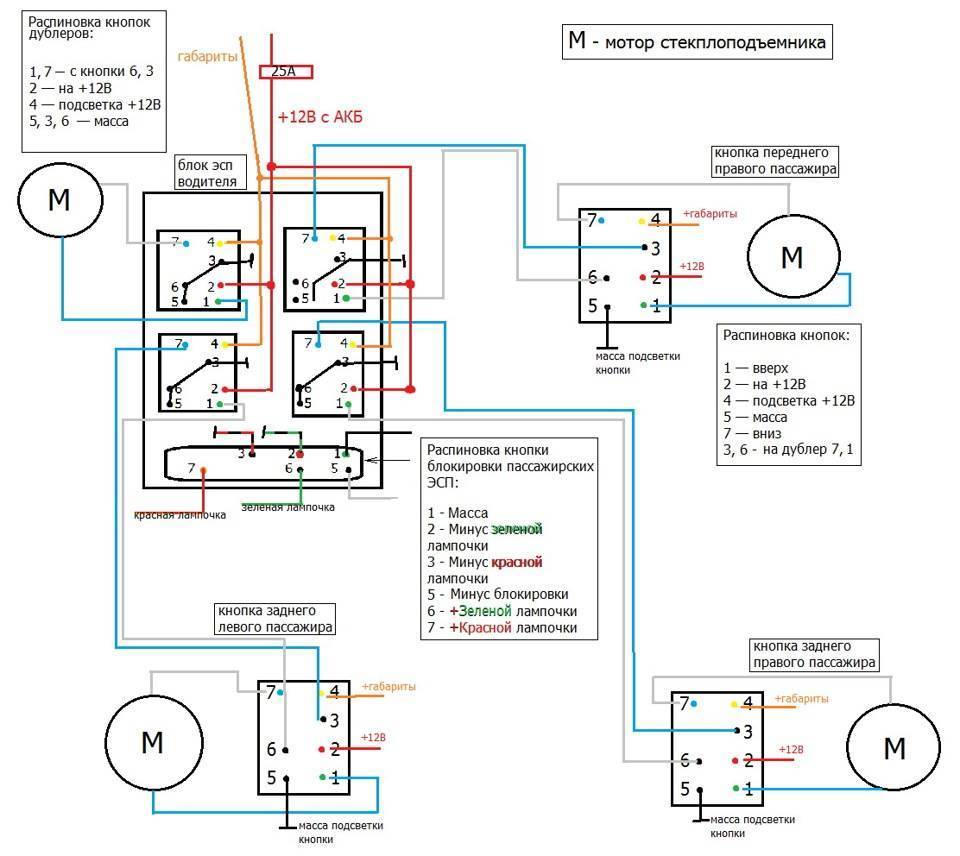

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.
Принцип работы
Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.
Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.
Сбои в электрике
Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:
Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.
Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).
- Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
- Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
- Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.
Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.
- Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
- Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
- Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
- Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.
Различия между видами стеклоподъемников
Так, стеклоподъемник «десятки» механического типа представляет собой систему тросов, роликов и шестеренок, которые по кинематической схеме работают на подъем и опускание стекла, осуществляемое поворотом рукоятки этого механизма. Наглядно это демонстрирует схема стеклоподъемников ВАЗ 2110, которую можно посмотреть на нашем ресурсе.
Заводской электрический стеклоподъемник ВАЗ 2110 устанавливается на модели, которые оснащены дополнительными опциями, при этом кнопки стеклоподъемников электрического типа размещены на декоративной отделке тоннеля полового покрытия. В случае, если новый автомобиль такой опцией не оборудован, ее можно смонтировать собственными руками.
Виды электростеклоподъемников:
- тросовые (штатного типа на ВАЗ 2110);
- реечные;
- планочные.
Среди всех видов ЭСП существуют определенные различия по скоростным режимам работы на подъем и опускание стекла, степени шумности при эксплуатации механизма и устойчивости к условиям низких температур. Однако все эти модификации адаптированы под установку в штатные места стеклоподъемников.
Если рассматривать стеклоподъемник ВАЗ 2110, цена на который установлена в пределах 3-3,5 тыс. рублей, то следует остановить свой выбор на изделиях фирмы Форвард или Гранат.
