Проверка состояния карданного вала
Проверить кардан следует в следующих случаях:
- при разгоне появляется дополнительный шум;
- появилась протечка масла возле КПП;
- стук при включении передачи;
- на скорости ощущается увеличенная вибрация, передающаяся на кузов.
Диагностику необходимо проводить, подняв автомобиль на подъемнике или при помощи домкратов (как подобрать подходящую модификацию, смотрите в отдельной статье)
Важно, чтобы ведущие колеса при этом могли свободно вращаться
Вот какие узлы следует проверить.
- Крепление. Промежуточная опора и соединения фланцев должны быть затянуты при помощи болта с гроверной шайбой. В случае ее отсутствия гайка ослабится, что приведет к люфту и чрезмерной вибрации.
- Эластичная муфта. Она часто выходит из строя, так как резиновая часть компенсирует осевые, радиальные и угловые смещения соединяемых деталей. Проверить наличие неисправности можно при помощи медленного проворачивания центрального вала (по ходу вращения и обратно). Резиновая часть муфты не должна быть разорванной инее люфтить на месте крепления болтов.
- Скользящая вилка. Свободный поперечный ход в этом узле появляется из-за естественного износа шлицевого соединения. Если попытаться провернуть вал и муфту в противоположном направлении, и при этом наблюдается небольшой люфт между вилкой и валом, значит, этот узел необходимо заменить.
- Подобная процедура проводится с шарнирами. Между проушинами вилок вставляется большая отвертка. Она играет роль рычага, с помощью которого пытаются провернуть вал то в одну, то в другую сторону. Если при раскачивании наблюдается люфт, крестовину нужно заменить.

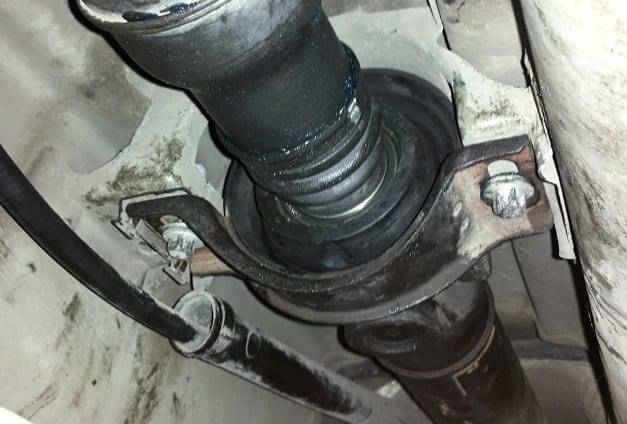

- Подшипник подвесного крепления. Его исправность можно проверить, взяв одной рукой вал перед ним, а другой – за ним и покачав в разные стороны. При этом промежуточная опора должна быть прочно зафиксирована. Если заметен люфт в подшипнике, то проблема решается его заменой.
- Балансировка. Ее выполняют, если диагностика не выявила никаких неисправностей. Данную процедуру выполняют на специальном стенде.
Вот еще одно видео, в котором показано, как проверять карданный механизм:
Подозрительные звуки в районе кардана, вибрация и т.д.

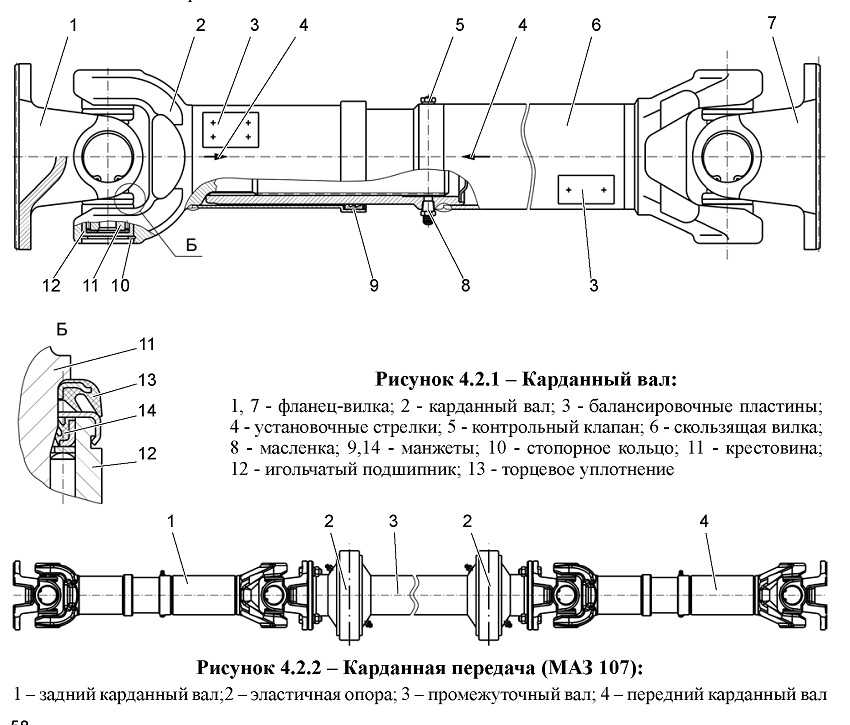

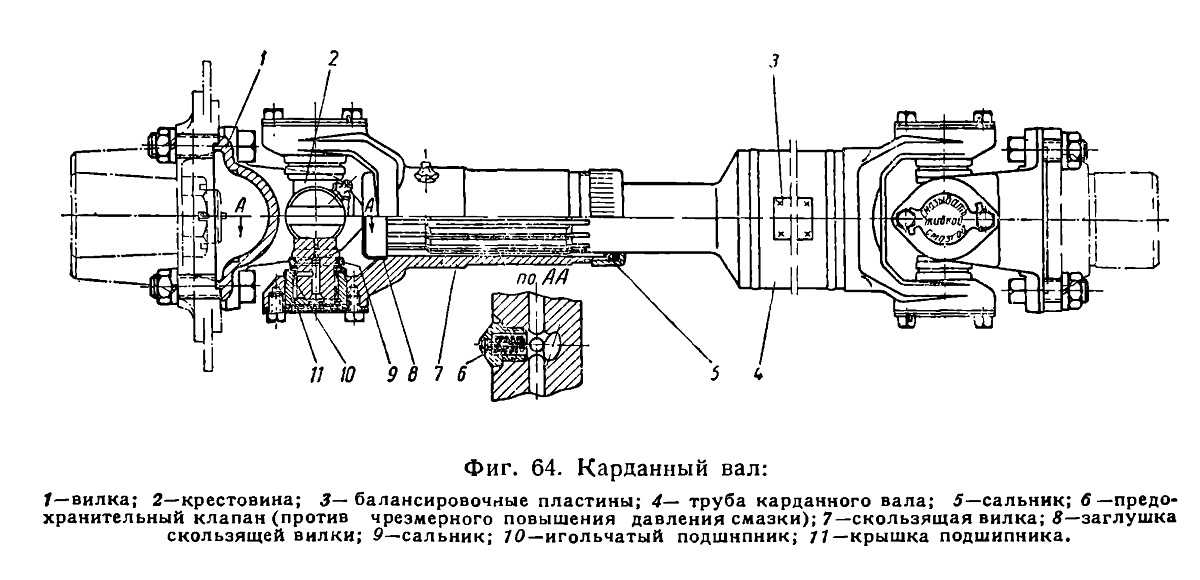

Устройство карданного вала
В механизм кардана входят следующие элементы.
1. Центральный вал. Он выполнен из полой стальной трубы. Пустота необходима для облегчения конструкции. С одной стороны трубы имеются внутренние или наружные шлицы. Они необходимы для установки скользящей вилки. С другой стороны трубы приварена вилка шарнира.
2. Промежуточный вал. В многосекционных модификациях карданов используется один или несколько таких элементов. Они устанавливаются на заднеприводные авто для устранения вибрации, возникающей при вращении длинной трубы на больших оборотах. С обеих сторон на них закреплены неподвижные вилки шарниров. В спортивных машинах устанавливаются односекционные карданы.
3. Крестовина. Это элемент шарнира с наконечниками, внутри которых расположен игольчатый подшипник. Деталь устанавливается в проушины вилок. Она передает вращение от ведущей вилки к ведомой. Дополнительно они обеспечивают беспрепятственное вращение двух валов, угол наклона которых не превышает 20 градусов. В случае большей разницы устанавливают еще одну промежуточную секцию.
4. Подвесной подшипник. Он монтируется в крепление дополнительной секции. Данная деталь фиксирует и стабилизирует вращение промежуточного вала. Число этих подшипников идентично количеству промежуточных секций.

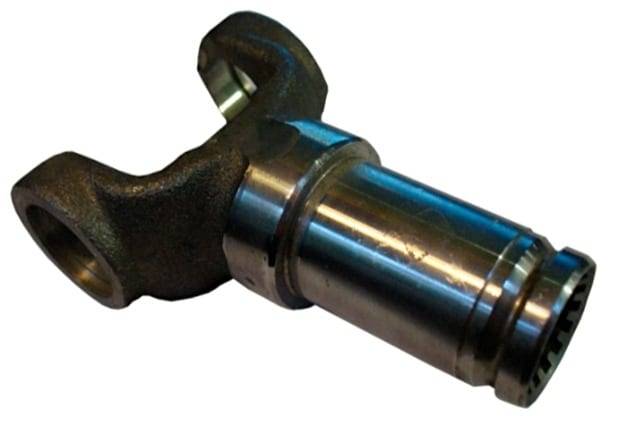

5. Скользящая вилка. Она вставляется в центральный вал. Когда автомобиль движется, расстояние между мостом и КПП из-за работы амортизаторов постоянно меняется. Если закрепить трубу намертво, на первой же кочке нужно будет менять какой-то узел (тот, который будет слабее всего). Это может быть обрыв крепления вала или выход из строя деталей моста. Скользящая вилка оснащена шлицами. В зависимости от модификации она или вставляется в центральный вал (внутри него сделаны соответствующие пазы), или надевается сверху трубы. Шлицы и пазы нужны, чтобы труба вращала шарнир.
6. Вилки шарнира. Они соединяют центральный вал с промежуточным. Аналогичную форму имеет вилка-фланец, только устанавливается она на месте крепления всего механизма спереди к КПП, а сзади – к редуктору моста.
7. Эластичная муфта. Эта деталь смягчает удары кардана при его смещении во время езды. Она устанавливается между фланцем выходного вала коробки и вилкой-фланцем центрального вала кардана.

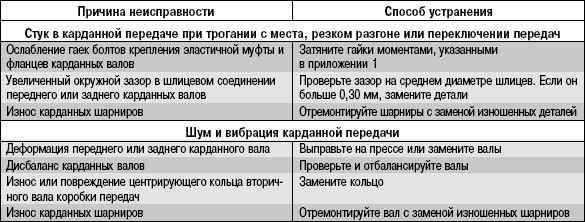

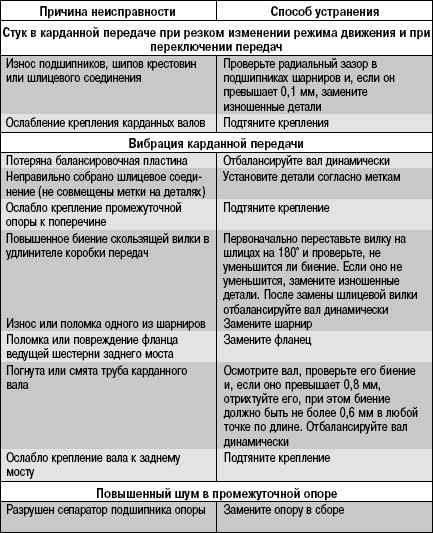

Неисправности карданного вала
Неисправности карданного вала проявляются по-разному. В зависимости от проявлений можно понять, что именно нуждается в ремонте. Если проблема несложная – можно попробовать исправить проблему самому, если нет – доверьтесь службе по ремонту карданов.
Если вы слышите тяжелые удары, стук при включении коробки передач и вибрацию при увеличении скорости:
- Скорее всего разрушилась крестовина карданного вала. Удары вы слышите из-за образовавшегося люфта. Крестовину следует заменить.
- Возможно, ослабились затяжки болтов кардана.
- Износились шлицы кардана. Необходимо их заменить.
- Стуки может давать и люфт в комплекте под подшипник. В основном исправляется заменой подшипника. Либо исправляется установкой комплекта под опору.
Протечка масла в месте соединения передней части кардана и коробки:
- Сальник коробки пришел в негодность. Со временем уплотнительное кольцо дубеет, а между сальником и штоком карданного вала образуется щель. Исправляется заменой сальника.
- Неисправность шлиц кардана. На них образуются шероховатости и заусеницы. Их можно попробовать убрать шкуркой – нулевкой. Если не поможет – шлицы заменяют.
Скрип постоянный или периодический.
Причем он появляется при нажатой педали газа, а когда отпускаешь педаль – шум пропадает.
- Клин крестовины кардана. Часто сопровождается ржавыми потеками на крестовине. Следует учесть, что шприцовка тут не поможет, так как подшипник стакана деформирован. Меняйте шарнир.
- Клин ШРУСа кардана. Помогает переборка со смазыванием. Если не помогает – заменяем.
Вибрация.
Если вибрация появляется на скоростях 60-80 км/ч и 90-120 км/ч, то просто нужна балансировка кардана. Часто появляется после его ремонта.
Если же вибрация началась внезапно при движении и при увеличении скорости усиливается, нужно проверить следующее:
- Проверьте крестовины на люфты. Замените изношенные шарниры.
- Осмотрите на наличие инородного тела фланцы кардана и приемные фланцы автомобиля. Причиной может быть самое мелкое инородное тело.
- Люфт в шлицах. Замените шлицевые соединения
- Коррозия или отрыв балансировочных пластин.
- Гнутая труба при наезде на твердый предмет днищем. Иногда трубу можно выправить на гидравлическом прессе. Вообще, если деформация произошла на 1,5 мм – уже нужно менять на новую.
Чтобы убедиться, что вибрирует авто из-за кардана, то при движении заметьте показания тахометра, когда появляется вибрация. Потом перейдите на другую передачу и разгонитесь до начала вибрации. Если вибрация возникает на одних и тех же оборотах, то дело не в кардане.
Звенит в трубе кардана
- Отпала крышка шлицов. Нужно разрезать кардан и приварить крышку.
- Оборвалась или отслоилась опора свинцового сердечника. Ремонт кардана не поможет, нужна замена.
Звенит кардан.
Нужно проверить. Как сидит пыльник опоры. Приварить, если болтается.
Появляется скребущий звук.
Кардал задевает картер коробки передач или выхлопную сиситему.
Привод воет или свистит
Износился подшипник кардана, в раздатке, или в коробке.
Шуршащий звук.
Неисправен подшипник кардана. Ошибка
Пару слов о ремонте карданного механизма
Процедура ремонта карданного механизма состоит из следующих этапов:
Во-первых, определяем точную причину поломки путём детального осмотра узла в смотровой яме или на подъёмнике;
После этого, уже заведомо зная о том, что необходимо менять, требуется подготовить инструмент и детали для замены
Чаще всего проводятся такие процедуры как:
выправление элементов «кардана»;
замена износившихся деталей;
замена расходников.
В процессе подбора новых деталей важно учитывать общие размеры вашего механизма, особенно длину крутящих вилок, так как при работе валов она меняется больше всего. Узнать габариты можно по специальной технической литературе
Для примера, давайте обратим внимание на размеры «кардана» некоторых моделей УАЗ:
Подготовив нужный инструментарий, остаётся устранить поломку
К счастью многих автомобилистов, конструкция карданного вала довольно-таки примитивна, вследствие чего провести сборку-разборку данного механизма очень просто.
В целом, особых сложностей в понимании общей сущности карданных валов нет. Несмотря на простоту устройства и приемлемую надёжность, подобные механизмы имеют большие габариты и немалую массу, что и сказывается на их незначительном серийном использовании. В любом случае, «карданы» использовались ранее и используются до сих пор, поэтому знать об их устройстве и принципах работы будет не лишним каждому автомобилисту. Надеемся, представленный выше материал помог вам разобраться с этим. Удачи на дорогах и в обслуживании авто!
Работа кардана на автомобиле Duster
Автомобили Рено всегда имели популярность на отечественном рынке транспортных средств. Водители отмечают уникальную плавность хода и высокий показатель комфорта при использовании.
В тоже время эти характеристики значительно улучшились на более новых моделях (Renault Duster II), которые отличаются также высоким показателем проходимости.
Но стоит отметить, что даже иностранный автомобиль иногда требует проведения ремонтных работ, где водитель сталкивается с проблемой сложности подбора нужных деталей. Таким образом, детали со старых моделей не всегда подходят к новым и среди таких деталей выделяют карданный вал.

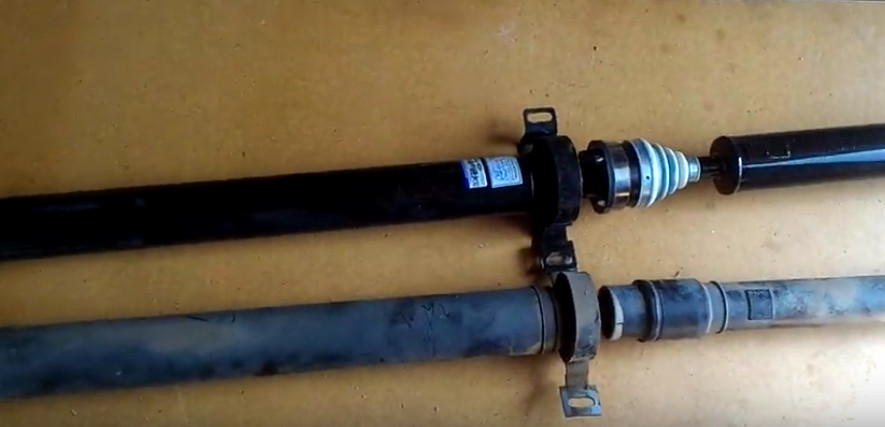

Кардан для Duster
Данная модель автомобиля включает комплектацию двумя карданами, который имеют одинаковый функционал, то есть передача усилия от коробки передач непосредственно на мосты. В тоже время они имеют определенные отличия, среди которых выделяют такие пункты:
- Размеры
- Соединения и их количество
- Структура
- Особенности комплектующих деталей.
Основные признаки поломки
Сразу стоит выделить, что первым признаком поломки является вибрация в днище автомобиля. Водитель зачастую ощущает это не сразу, ведь данный звук ощутить в салоне не всегда получается.
Большая скорость движения на автомобиле четче проявляет все неисправности. Если говорить о ресурсе вала, то он весьма высокий и равен приблизительно 500 000 километров.
Срок службы
На срок службы узла влияют определенные факторы, которые и являются причинами поломки. Среди таких факторов стоит выделить следующие пункты:
- Неровность поверхности, по которой движется автомобиль
- Водитель на большой скорости наезжает на неровности
- Количество смазки очень небольшое
- Крестовина износилась
- Износ подшипников и уплотнителей.
Проверка состояния
Проверка автомобиля поможет определить состояние деталей и выявить поломку. Лучше всего данный процесс проводить при хорошей освещенности, чтобы можно было максимально детально рассмотреть все детали. Проверка касается таких частей:
- Все крепления и их затяжка
- Подвесные подшипники
- На всех уплотнителях не должны быть трещины
- Шарниры не должны люфтить.
В условиях гаража самому выполнить такой осмотр, не говоря уже о ремонте, невозможно
Именно поэтому так важно обратится в профессиональные сервисные центры, где есть все необходимое оборудование
Покупку новых деталей на замену старым лучше доверить профессионалам, ведь самому можно легко наткнуться на подделку или на б/у деталь, которая не сможет нормально выполнять свои функции на протяжении заявленного термина.
Замена крестовины Рено Дастер
Чаще всего из строя выходят в Рено Дастер крестовины карданного вала, которые меняют на новые. Для замены крестовины изначально снимаются стопорные кольца шарнира, а потом демонтируется сама крестовина.
Посадочные места и скользящая вилка зачищаются, и устанавливается новая крестовина.
Весь механизм собирается: зачеканиваются чашки, все фиксируются в соответствие с правилами завода-изготовителя.
Таким же образом происходит и замена подшипников или вилки, если это необходимо.
После сборки карданного вала стоит произвести балансировку. Возможны случаи, когда в Рено Дастер замена крестовины или другой детали не нужна, а просто в кардане произошел дисбаланс. В любом случае, для балансировки карданного вала лучше всего обратится к нам. Потому, как балансировка проводится на специальных стендах.
После того, как балансировка произведена, карданный вал устанавливают на место.
Поэтому при появлении различных стуков и вибраций в автомобиле, лучше сразу обратится в автосервис, чтобы выполнить ремонт кардана Дастера, как можно быстрее. Это сэкономит бюджет, ведь не придется покупать новую деталь, а автомобиль будет служить еще долгое время.
голоса
Рейтинг статьи

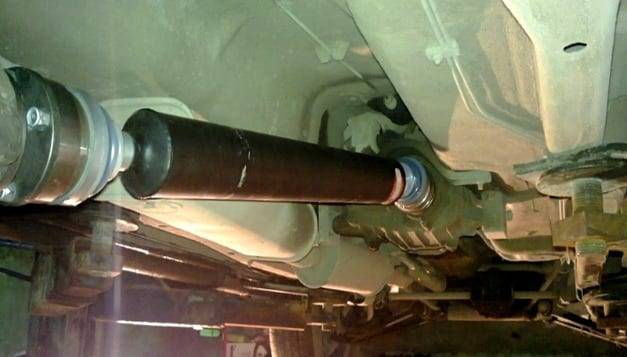

Что такое карданный вал
Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.
Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.
_
Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.
В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.
Описание принципа работы передачи карданного типа составил итальянский инженер и философ Дж.Кардано. В автомобилестроении данную схему успешно применил промышленник Луи Рено на модификации автомобиля «De Dion-Bouton» (1898 г.).
Снятие вала и замена крестовины
Прежде чем снимать сам кардан, нужно пометить положения вилок, дабы не допустить грубых ошибок при установлении обратно всей конструкции. Неправильная установка спровоцирует возникновение вибраций и биения. Придется заново всё разбирать, а после обратно собирать – лишние нервы и хлопоты.
Последующая работа сводится к таким действиям:
- Освобождаем болты, закрепляющие заднюю вилку к фланцу редуктора
- Снимаем промежуточную опору подшипника
- Изымаем вал со стороны коробки, путем его снятия со шлицов
- Очищаем кардан от пыли и грязи

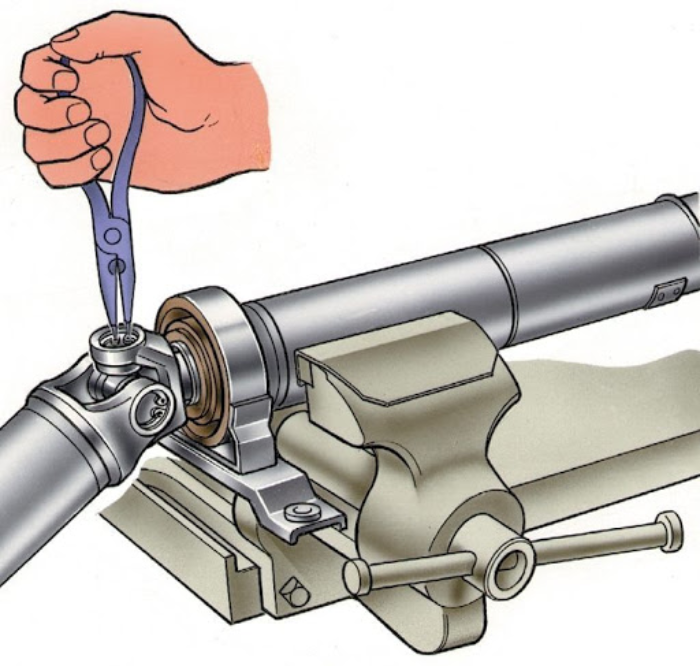

- Вооружаемся острыми пассатижами, и извлекаем стопорные кольца
- Лучше всего надеть очки или другие средства защиты глаз, так как кольца имеют свойства вылетать
- Подбираем проставку, вооружаемся молотком
- Так как старая крестовина никакой ценности не несет, выбиваем через проставку пробку
- Демонтируем крестовину
Установка элемента вала осуществляется так:
- Заводим деталь в проушину вала и вбиваем пробку
- Вставляем крестовину и монтируем первую пробку до канавки кольца
- Слегка проворачиваем вал и несильными ударами забиваем пробку до упора
- Убеждаемся в том, что поверхность рабочих деталей чистая, и после устанавливаем вторую пробку
- Затем проверяем работу крестовины, она должна вращаться без подклинивания
- Монтируем второе стопорное кольцо
- Еще раз проверяем работоспособность всей конструкции, смазываем шлицы и устанавливаем вал на место
Если вся работа была проделана правильно, шумы, биения и прочие неприятные симптомы поломки кардана должны исчезнуть. Если же проблема наблюдаются и после проведения ремонтных работ, высока вероятность того, что при сборке были допущены какие-либо нарушения.
Из истории кардана
Если помните, то машина, на которой ездили персонажи фильма, была ВАЗ 2103 – с задним приводом. Карданный вал, о котором говорит герой-любовник, это узел трансмиссии «тройки», который также устанавливался на автомобили с полным приводом. Для переднеприводных машин такой узел трансмиссии не нужен – крутящий момент от двигателя на переднюю ось передается через главную передачу и дифференциал, которые находятся в картере коробки передач.
Задне- и полноприводные автомобиль без карданного вала обойтись не могут: с его помощью крутящий момент от коробки передач или раздатки (для полноприводников) к редукторам переднего и заднего моста. Впервые принцип работы этого механизма описал итальянец Джироламо Кардано, по имени которого и был назван вал. В автомобилестроении кардан начали применять в конце 19-го века. К примеру, одним из пионеров в установке карданного вала на автомобиль стал основатель одноименной французской компании Луи Рено. На его машинах кардан зарекомендовал себя с самой лучшей стороны: благодаря внедрению в трансмиссию этого узла инженерам удалось решить важную проблему – без провалов передавать крутящий момент от КПП к заднему мосту во время движения по неровной дороге, обеспечивая, тем самым, плавность хода. С тех пор карданный вал эволюционировал незначительно – механизм передачи крутящего момента остался прежним, а вот конструкция узла усовершенствовалась в зависимости от того, на какой конкретной модели автомобиля он устанавливался.
Что такое карданный вал в и какую функцию он выполняет?
Трансмиссия автомобиля выполняет важную функцию — передает вращение коленвала на колеса. Основные элементы трансмиссии: сцепление — о нем мы рассказывали на Vodi.su, оно соединяет и разъединяет коробку передач и маховик коленчатого вала; коробка передач — позволяет трансформировать однородное вращение коленвала в определенный режим езды; кардан или карданная передача — применяется на автомобилях с задним или полным приводом, служит для передачи момента движения на ведущую ось; дифференциал — распределяет момент движения между ведущими колесами; редуктор — для повышения или понижения крутящего момента, обеспечивает постоянную угловую скорость. Если мы возьмем обыкновенную механическую коробку передач, то увидим в ее составе три вала: первичный или ведущий — соединяет КПП с маховиком через сцепление; вторичный — жестко связан с карданом, именно он предназначен для передачи момента вращения на кардан, а от него уже на ведущие колеса; промежуточный — передает вращение от первичного вала вторичному.
Как проверить карданные валы, они же карданная передача на работоспособность на ВАЗ ?
Примечание!Перед тем как приступить к работе, мы вам рекомендуем при помощи щётки очистить все детали карданной передачи от налипшей на них грязи. А так же во время проведения всей работы, вам скорее всего понадобится сперва снять кардан с автомобиля и уже после чего разобрать его!
1) В начале рекомендуется снять кардан для более детальной его проверки. Осуществляется это следующим образом :
1. Сперва вывесите одно из любых задних колес, у автомобиля.2. Следом рычаг КПП переведите в нейтральное положение, и после чего приподнимите ручной тормоз вверх, до упора.
3. Затем отверните левую и правую гайку крепления кронштейна, и затем снимите его с кузова автомобиля.
4. Далее отверните три гайки, которые крепят муфту кардана к фланцу коробки.
5. Теперь проворачивая кардан по своей оси, извлеките поочередно все болты из фланца и муфты.
Примечание!Что бы легче было извлекать болты из фланца и муфты, примените бородок и молоток!
6. Следом отсоедините муфту кардана, от фланца коробки.
7. Затем отверните четыре гайки, которые крепят фланец задней части кардана, к фланцу редуктора.
8. и после чего отсоедините фланец задней части кардана, от фланца редуктора.
Примечание!При отворачивании гаек, для удобства толстой отверткой удерживайте кардан, от проворачивания!
9. Далее отверните обе гайки крепления поперечины, и затем снимите поперечину с кузова.
10. Теперь снимите кардан, с кузова автомобиля.
P.S.Установка:1) Установка происходит в обратном порядке снятию.
Примечание!При установке кардана, смотрите внимательно что бы все вкладыши муфты «2», вошли в пазы фланца коробки «1» и «3»!
2) После снятия проверьте состояния абсолютно всех сварных швов которые присутствуют на кардане. А так же проверьте состояние шлицевых частей и саму трубу переднего карданного вала.
Примечание!Шлицевые части не в коем случае не должны иметь следов сильного износа, если вы такие следы обнаружили то в таком случае рекомендуется заменить тот вал на котором шлицы пришли в негодность!
3) Затем перебравшись к заднему кардану, осмотрите его и проверьте на нём наличие балансировочных грузиков, а так же посмотрите на состояние сваренных швов и посмотрите на диаметр отверстия вилки.
Примечание!В заднем кардане не должно присутствовать никаких значительных вмятин, а так же погнутость самих вилок или их отверстий так же не допускается. Для достоверности при помощи нутромера совместно с индикатором часового вида, измерьте диаметр обоих отверстий вилки который не должен превышать «23,825»!
4) Затем снимите крестовины для их осмотра, а после снятия проверьте состояния подшипников, шипов крестовины, а так же сальников, а так же обойм и самой крестовины.
Примечание!Если будут присутствовать следы видимого износа, то в таком случае замените крестовину вместе с её подшипниками на новую!
5) Следом снимите и проверьте состояние эластичной муфты кардана.
Примечание!Если вы обнаружите на муфте следы трещин, различного рода повреждений, а так же отслоение то в таком случае замените муфту на новую!
6) Теперь снимите и после чего проверьте промежуточную опору карданной передачи.
Примечание!Промежуточная опора не должна иметь деформаций, а так же трещин и разрывов эластичной обоймы, поэтому если вы обнаружили хоть один дефект, то в таком случае замените опору на новую!
7) И в завершение проверьте состояние самого подшипника промежуточной опоры, для этого проверните в обоих направлениях внутреннее кольцо и при этом прижимайте внутреннее кольцо к наружному.
Примечание!В этом случае внутренне кольцо должно вращаться плавно, а так же уплотнители самого подшипника не должны быть изношены иначе их придётся заменить!
Делись, комментируй и не скупись на пальцы вверх Товарищ!)
Замеряем люфт «простого» редуктора
1. Заезжаем на смотровую яму, устанавливаем противооткатные башмаки
Обратите внимание! Замер люфта возможен только на смотровой яме. Подъёмник яму не заменит.
ВАЖНО!!! НЕЛЬЗЯ измерять люфт на вывешанном колесе (поставив КПП на Драйв или Передачу). Мы данные замеры произведённые клиентом самостоятельно не принимаем в расчёт сразу и без вариантов
Если Вы измеряли люфт редуктора на колесе- считайте что Вы вообще не измеряли люфт в редукторе.
Потому, что всегда этот замеренный люфт будет включать в себя не только люфт самого редуктора, но и люфт деталей карданного вала (крестовин, шлицевого, деформацию эластичной муфты), люфт дифференциала и деталей раздатки (если она есть в автомобиле — значит есть и второй ведущий мост — и зачастую в данный замер попадёт люфт и с этого моста), деталей КПП, вплоть до люфта на шлицах первичного вала и демпферных пружин диска сцепления.
То есть в этот замер ошибочно попадают ВСЕ люфты трансмиссии, и во первых не факт, что в замеряемом редукторе вообще есть лишний люфт, во вторых если Вы на основании данного ошибочного замера произведёте ремонт/замену редуктора- Вас ждёт сильное разочарование при повторном замере — разницы Вы не заметите. Думаю понятно почему. К тому же, даже если бы этот способ замера не включал в себя посторонние люфты трансмиссии, то сам замер не имел бы точность, поскольку замерить точно в градусах люфт (угол поворота) невозможно (не у всех есть угломеры под рукой) и это будет замер «на глаз», во вторых, если даже мерить расстояние расхождения меток на колесе и полу гаража, то это расстояние сильно зависит от радиуса установленного колеса. Скажем на радиусе 13 — расстояние будет значительно меньше чем на колёсах с радиусом 21, а люфт тем не менее будет абсолютно одинаковым.
.
Поэтому другого варианта, кроме как мерить люфт строго по указанной ниже методике не существует!
ВАЖНО!!! Ставим КПП в нейтраль, автомобиль на ручник не ставим
Спускаемся в смотровую яму и производим замер люфта редуктора на его фланце
Для этого руками поворачиваем карданный вал до упора по часовой или против часовой стрелке, и наносим метку (или визуально запоминаем положение) в данном положении на корпус редуктора и кромку фланца, как это сделано на фото ниже.
Далее поворачиваем карданный вал до упора в противоположном направлении, и видим величину (расстояние) расхождения меток.
Данное расстояние и есть величина люфта в редукторе. Мы его измеряем в миллиметрах (или в сантиметрах- если случай запущенный). Для этого визуально «прикладываем линейку» к двум меткам …
… и получаем расстояние между меток в миллиметрах. В редукторе на данном примере люфт равен 10 мм.
Обратите внимание, на данном примере мы производили замер люфта в редукторе моста установленного в балку моста с полуосями (заднего моста) классического типа (как на автомобилях ВАЗ 2101-2107).
Данный измеренный люфт является «чистым» люфтом редуктора. Условно «чистым». Поскольку в данном типе ведущего моста источником увеличенного люфта может служить только сам редуктор и не значительно делают свой вклад изношенные шлицы полуосей. Мы пренебрегаем вкладом возможно изношенных шлицов полуосей, поскольку он не значительный (около 1 мм в идеальном состоянии полуосей и около 2-3 мм в изношенном состоянии полуосей).
Замена шруса рено логан
Если один из приводов колес начал хрустеть, его необходимо заменить. Замена ШРУСа Рено Логан не представляет большой сложности, и при желании любой водитель ее может сделать самостоятельно.
Работу можно выполнить прямо на земле, потребуется только ровный участок, и желательно производить замену в сухую теплую погоду. Замену левого приводного вала выполняем следующим образом:
- глушим мотор, ставим машину на ручник;
- в первую очередь ослабляем гайку передней колесной ступицы, после при снятом колесе ее сдернуть с места будет сложно;
- поддомкрачиваем автомобиль, и снимаем левое колесо;
- отворачиваем гайку рулевого наконечника, сдергиваем наконечник и отводим его в сторону;
- отсоединяем шаровую опору от поворотного кулака;
оттягиваем поворотный кулак с амортизаторной стойкой влево – если привод прикипел и не сходит со шлицов ступицы, следует аккуратно постучать по валу наружного ШРУСа, но нужно делать это очень осторожно, можно нарушить резьбу;
отводим стойку с кулаком в сторону;
сливаем с коробки передач трансмиссионное масло, предварительно подготовив для него емкость;
откручиваем три болта крепления пыльника к КПП (на 13), лучше воспользоваться головкой с воротком;
выдергиваем целиком привод;
перед установкой новой детали зачищаем посадочное место на КПП, если плохо его почистить, может потечь пыльник;
при установке нового вала следует обратить внимание, что ставится он в одном положении, крепления несимметричны;
ставим на место новый привод, наживляем болты, удобнее начинать с верхнего крепления. Крепим болты равномерно, чтобы пыльник прижался ровно к корпусу коробки передач;
заливаем масло в КПП, проверяем, нет ли подтеков;
устанавливаем на место поворотный кулак (надеваем ступицу на шлицы привода), собираем все обратно.
Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором. Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком.
