Датчик уровня топлива Рено Логан

Неисправное устройство — замена

Компьютерную диагностику в домашних условиях не провести, но можно заменить устройство, контролирующее уровень горючего. Первым делом необходимо демонтировать топливный насос, так как датчик находится на его корпусе. Чтобы безопасно провести операцию, нужно обязательно понизить давление в топливной магистрали. Реле насоса вынимается, а машина заводится. Без работы насос сразу заглохнет или заведётся на несколько секунд.

Порядок действий следующий:

• С насоса снимаются электрический разъём и два шланга: подающий и обратка.
• Против часовой стрелки сбивается стопорное кольцо, и модуль насоса извлекается из бака.
• В модуле остаётся бензин, который сразу же нужно вылить в бак.
• Отверстие прикрывается ветошью.

Теперь можно приступать к замене. Первым делом из крепления выводится датчик лампы Логан. Это небольшой цилиндр из металла — он сразу бросится в глаза. Деталь вытаскивается из посадочного места, после убирается монтажная площадка. Само устройство извлекается двумя способами:

• Отпаять провода от устройства.
• Вытащить проводку из колодки.

Здесь всё зависит от навыков человека, проводящего ремонт, и наличия инструментов: работать паяльником быстрее и удобнее. Главное — не перепутать провода местами, устанавливая новое устройство, иначе датчик уровня будет показывать полный бак при пустом, и наоборот.

Описание схемы

Напряжение в электрическую цепь включения бензонасоса (топливного насоса) системы питания двигателей k7j (1.4), k7j (1.6) автомобиля Рено Логан первого поколения подается с плюсового вывода аккумуляторной батареи.

Включением и выключением управляет ЭБУ — контроллер (электронный блок управления ЭСУД).

Включение производится через четырехвыводное реле «К5» 20 А.

Электрическую цепь защищает предохранитель F03 (25A) в монтажном блоке предохранителей и реле в моторном отсеке автомобиля.

При включении зажигания ЭБУ подает напряжение в цепь включения бензонасоса через предохранитель и реле. Бензонасос включается и нагнетает давление в топливной рампе.

Если коленчатый вал двигателя не вращается (водитель передумал запускать двигатель),через две секунды ЭБУ прекращает подачу напряжение на реле, тем самым отключает бензонасос. При повторном пуске бензонасос опять включается.

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Устраняем неисправности электронных помощников

Еще одним электронным блоком, который часто выходит из строя, является датчик концентрации кислорода. Исходя из положения коленвала и данных регулятора холостого хода, ЭБУ двигателя составляет наиболее подходящую пропорцию для приготовления смеси кислорода и топлива. На Рено Логан он располагается прямо за катализатором и представляет из себя электрод цилиндрической формы. Его неисправность индицируется сигналом «Стоп» на приборной панели. Для его извлечения необходимо снять катализатор, открутив три гайки шестигранным ключом. Затем с катализатора снимается термо-экран, и элемент свободно вынимается наружу. Сборка и установка нового указателя концентрации кислорода производится в обратном порядке.

Помимо указателя концентрации кислорода, важную роль в Рено Логан играет датчик положения коленвала, который напрямую влияет на холостой ход двигателя. При этом прибор, оценивающий положение коленвала и рассчитывающий его мертвую точку, находится на картере сцепления рядом с блоком АБС. Его снятие не составляет труда: указатель положения коленвала в виде клеммы отсоединяется от корпуса сцепления, и затем производится его замена на новый. После этого на приборной панели должен погаснуть индикатор «Стоп», и работа мотора должна нормализоваться.

Сигнал абсолютного давления ГУРа, провоцирующий загорание лампы «Стоп» и неисправности в работе АБС, располагается на блоке гидроусилителя руля около блока АБС. Из ГУРа сливается жидкость гидроусилителя руля после работы двигателя на холостом ходу в течение нескольких минут. Датчик ГУРа выкручивается при помощи ключа на 21. Новый блок ГУРа устанавливается в обратном порядке, после очистки резьбового отверстия от загрязнений. После этого сигнал «СТОП» на приборной панели должен погаснуть. Аналогично демонтируется «лягушка» стоп-сигнала, которая располагается под педалью тормоза.

От показателей датчика холостого хода зависит абсолютное значение оборотов холостого хода и данных охлаждающей жидкости и моторного масла, а также доля кислорода в системе впрыска. Его диагностика необходима во избежание возникновения детонации. Необходимо извлечь дроссель, предварительно сняв выпускной коллектор. Далее датчик холостого хода снимается после откручивания двух болтов, и производится установка нового.

Датчик абсолютного давления, при неисправности которого загорается лампа «Стоп», располагается во впускной трубе, напротив системы АБС и контролирует изменение показателей воздуха, в зависимости от положения коленвала и его скорости вращения, во избежание детонации. Таким образом, сопротивление датчика уменьшается при повышении температуры. Для демонтажа указателя необходимо снять воздушный фильтр. После этого колодка жгута датчика поддевается отверткой, и деталь вынимается наружу с последующей заменой на новую. После этого сопротивление будет устанавливаться верно, и холостой ход вместе со скоростью коленвала стабилизируются.

Во избежание детонации, необходимо производить периодический демонтаж датчика масла и его визуальную диагностику. Индикатор масла расположен, подобно датчику кислорода, в пластиковом корпусе и выполнен в виде цилиндра.

Выбор горючего

Марка бензина тоже влияет на показатель, поэтому у многих автомобилистов возникает вопрос, какое топливо заливать в Рено Логан. Сам производитель в паспорте указывает, что для моделей второго и первого поколения предназначены следующие марки:

Разумеется, показатель расхода на бензине АИ-92 ниже, чем на АИ-95. Какой смысл заливать дорогое топливо, если расход всё равно выше?

Большинство автомобилистов выбирают АИ-92 по одной причине — более низкая стоимость и меньший расход. Бюджетный автомобиль не предназначен на 20 лет, а разница в износе двигателя по сравнению с марками АИ-95 и АИ-95 Premium — минимальная.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка».

• Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
• В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Расшифровка кодов

Ниже приведены списки с расшифровками неполадок на русском языке и рекомендации по исправлению неисправностей.

Пользователь Сергей Ладоша в видеоролике показал, как осуществляется процедура считывания и расшифровки кодов неполадок в Рено.

Проблемы с двигателем

Сначала разберем расшифровку символов неисправностей для Рено Мастер, Megane, Premium и других моделей авто.

О поиске неисправностей в работе силового агрегата и удалении ошибок из памяти управляющего модуля можно узнать из ролика, снятого каналом Xeonnick LIVE.

Неполадки в электропроводке

Теперь рассмотрим коды ошибок, характерные для электрической сети автомобиля.

Канал PSA Service в видеоролике показал, как осуществляется процедура ремонта электрических цепей в автомобиле Рено.

Датчики

Параметр	Наименование	Ед/сост	Зажигание	(ХХ 800 об)	ХХ (3000 об.)
TMOT	Температура охлаждающей жидкости	°С	-1	90°-105°	90°-105°
TANS	Температура впускного воздуха	°С	-1	-20°…+50°	-20°…+50°
UB	Напряжение бортовой сети	В	11,8–12,5	13,2 – 14,6	13,2 – 14,6
WDKWA	Положение дроссельной заслонки	%	2–6
NMOT	Частота вращения колен. вала	об/мин	-1	800 +/‐40	3000
ML	Массовый расход воздуха	кг/час	-1	7–12*	24–30*
8–13	26–34
ZWOUT	Угол опережения зажигания	грд. п.к.в.	-1	7–17	22–30
RL	Параметр нагрузки	%	-1	18–24	14–18
FHO	Фактор высотной адаптации	-1	0,7–1,03**	0,7–1,03**
TI	Длительность импульса впрыска	мсек	-1	3,5–4,3	3,2–4,0
MOMPOS	Текущее положение РХХ	шаг	-1	40 +/‐15	90 +/‐15
DMDVAD	Параметр адаптации регулировки ХХ	%	-1	+/‐5	+/‐5
USVK	Сигнал датчика кислорода	В	0,45	0,05–0,9	0,05–0,9
FR	Коэффициэнт коррекции времени впрыска по сигналу ДК	-1	1 +/-0,2	1 +/-0,2
TATEOUT	Коэффициэнт заполнения сигнала продувки адсорбера	%	-1	0–15	90–100
LUMS	Неравномерность вращения колен. вала	об/сек^2	-1	0…5	0…10
FZABG	Счетчик пропусков зажигания, влияющих на токсичность	-1
VSKS	Мгновенный расход топлива	л/час	-1	-1	-1
FRA	Мультипликативная составляющая коррекции самообучением	1 +/-0,2	1 +/-0,2**	1 +/-0,2**
RKAT	Аддитивная составляющая коррекции самообучением	%	-1	+/‐5	+/‐5
B_LL	Признак работы двигателя в режиме ХХ	ДА/НЕТ	НЕТ	ДА	НЕТ
B_KR	Контроль детонации активен	ДА/НЕТ	-1	ДА	ДА
B_LR	Признак работы двигателя в зоне регулировки по сигналу ДК	ДА/НЕТ	-1	ДА	ДА
B_LUSTOP	Обнаружение пропусков зажигания приостановлено	ДА/НЕТ	-1	НЕТ	НЕТ

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

• Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
• Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

• Обеспечить доступ к контактной группе датчика на топливном баке.
• Включить зажигание.
• Разорвать цепь сигнального провода (используя дополнительные провода).
• Наблюдать за поведением указателя уровня на панели приборов.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

• Включаем мультиметр в режим измерения сопротивления.
• Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
• Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора

Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Нужна дополнительная помощь с кодом p0460?

• адаптер постоянно работает и при малейшем моргании «чека» вы диагностируете ошибки, не тратя время и деньги на сервисные центры, или же наблюдаете за параметрами работы двигателя Рено Логан;
• простое подключение/отключение, для которого не нужно протягивать вечно мешающие дополнительные провода. Напоминаем, он работает через BlueTooth;
• изменений в салоне нет, т.к. у половины водителей на панели расположен мобильник на подставке.

Из каких основных элементов состоит датчик детонации? Эта деталь встречается в автомобилях, где в качестве топлива используется бензин. Он предназначен для инжекторных типов двигателей. Располагается датчик на блоке цилиндров мотора. Это важная деталь системы управления, главной целью которой является контроль уровня детонации.

Неисправное устройство — замена

Компьютерную диагностику в домашних условиях не провести, но можно заменить устройство, контролирующее уровень горючего. Первым делом необходимо демонтировать топливный насос, так как датчик находится на его корпусе. Чтобы безопасно провести операцию, нужно обязательно понизить давление в топливной магистрали. Реле насоса вынимается, а машина заводится. Без работы насос сразу заглохнет или заведётся на несколько секунд.

С маркой АИ-95 и выше силовая установка пробудет в рабочем состоянии дольше. Также применение такого горючего положительно сказывается на динамике Рено Логан.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

1. Снимаем минусовую клемму АКБ.

2. Снимаем подушку заднего сиденья.

   Под подушкой расположен лючок бензонасоса.

3. Отгибаем напольное покрытие, очищаем лючок топливного модуля от грязи и пыли.

   Лучше всё пропылесосить.

4. Снимаем лючок.

5. Отключаем контактные колодки от модуля питания.

   Отсоединяем клеммную колодку и снова беремся за пылесос — как правило, здесь пыли хватает.

6. Отключаем топливную магистраль магистраль — два штуцера ключом на 17, отводим трубки в сторону.

   Прижимная шайба фиксируется шпильками небольшого диаметра. Постарайтесь не сорвать резьбу как при откручивании, так и при установке деталей на место.

7. Головкой на 7 и воротком с трещоткой откручиваем прижимную шайбу.

8. Осталось аккуратно вынуть весь топливный модуль в сборе из бака.

   Вытаскиваем бензонасос и производим внешний осмотр.

9. Крестовой отвёрткой откручиваем винты крепления датчика от корпуса модуля.

   Отщелкиваем разъемы датчика тонкой отверткой, а крестообразной выкручиваем винты крепления.

10. Отгибаем отвёрткой фиксаторы и вынимаем направляющие.

11. Выкручиваем гайки (ключ на 5) крепления крышки и отделяем датчик от насоса.

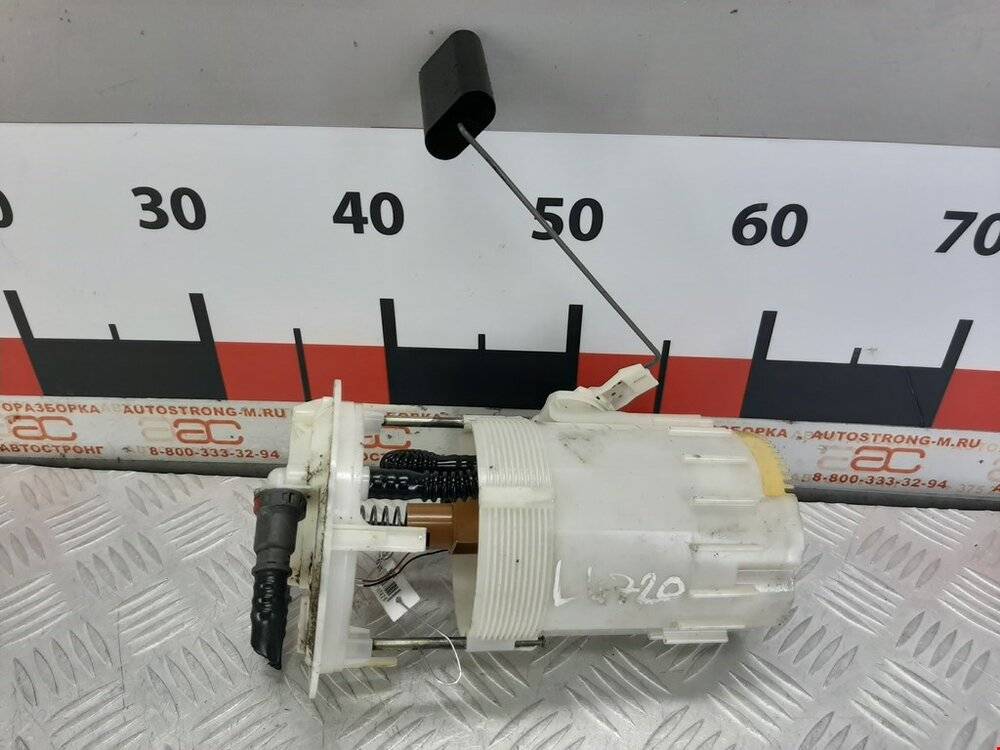

    Так бензонасос выглядит без указателя уровня топлива.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом. Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

Если при перемещении поплавка значение сопротивления не изменяется или изменяется скачкообразно, датчик подлежит замене.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.

Конечно, необходимо помнить, что мы работаем в непосредственной близости от бензиновых паров, поэтому не должно быть и намёка на искру, открытый огонь или включённые в сеть электроприборы.

Снятие и разборка топливного насоса Рено Логан

Снимаем и разбираем топливный модуль при замене топливного насоса, регулятора давления или датчика указателя уровня топлива. В салоне автомобиля поднимаем подушку заднего сиденья. Сбрасываем давление в системе питания (см. «Замена топливного фильтра»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

…поднимаем крышку лючка топливного бака.

Отжав фиксатор, отсоединяем колодку жгута проводов от разъема крышки топливного модуля…

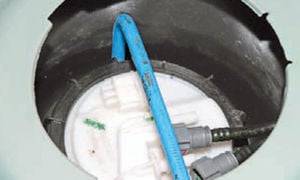

…сжимая фиксаторы, поочередно отсоединяем от штуцеров крышки топливного модуля наконечники трубок подачи (с зеленым фиксатором) и слива топлива (с красным фиксатором).

Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Если отвернуть кольцо вручную не удастся, можно изготовить из металлического прутка простое приспособление в виде скобы (см. рис.).

Приспособление для отворачивания прижимного кольца

Вставляем скобу между зубьями прижимного кольца…

…и, поворачивая скобу против часовой стрелки, отворачиваем кольцо.

Вынимаем прижимное кольцо топливного модуля.

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.

Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость.

Вынимаем уплотнительное кольцо. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Выводим провода датчика из держателя на корпусе топливного модуля.

Вставляем узкую стальную пластину (например, конец пинцета) в отверстие в направляющей датчика и отжимаем фиксатор датчика, одновременно сдвигая датчик по направляющим к крышке модуля.

Снимаем датчик указателя уровня топлива.

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

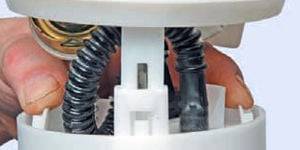

Сжав две защелки…

…вынимаем крышку топливного модуля с держателем насоса из корпуса модуля.

В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса.

Снимаем с трубки регулятора давления топлива уплотнительное кольцо…

…и опорную шайбу пружины.

Снимаем пружину с трубки регулятора давления топлива.

Отжав фиксатор отверткой…

…выводим трубку регулятора давления топлива из гнезда в крышке модуля.

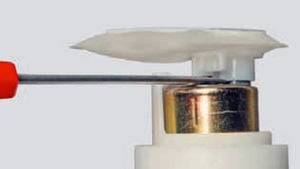

Нажимаем отверткой на усик наконечника «массового» провода…

…и отсоединяем провод от регулятора давления топлива.

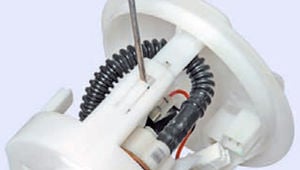

Отжав фиксатор отверткой…

…снимаем крышку топливного модуля с держателя насоса.

…снимаем сетчатый фильтр со штуцера топливного насоса.

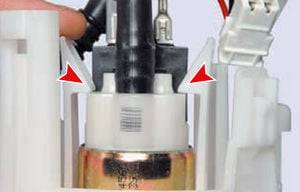

Отжимаем два фиксатора…

…и вынимаем топливный насос из держателя.

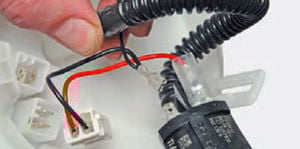

Отсоединяем наконечники проводов от топливного насоса (черный — «–», красный — «+»).

Нагрев пластиковую гофрированную трубку на патрубке насоса над емкостью с кипящей водой…

…снимаем ее с патрубка насоса.

Сборку и установку топливного модуля проводим в обратной последовательности.

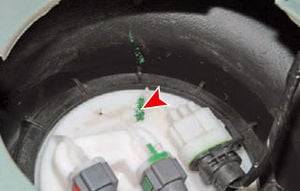

При установке топливного модуля в бак стрелка на крышке модуля должна располагаться напротив метки на баке, выполненной зеленой краской. Топливные трубки надеваем на штуцеры модуля до щелчков пружинных фиксаторов. Наконечник трубки подачи топлива с зеленым фиксатором надевается на центральный штуцер. Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, включаем зажигание и проверяем герметичность соединений модуля топливного насоса.

В итоге

Как видно из инструкции выше, замена устройства проходит довольно просто: достаточно иметь начальные навыки в электрике, и процесс выполняется своими руками в гараже. Но если нет опыта в работе с электроникой или с автомобилем в целом, то стоит обратиться по гарантии в сервисный центр Renault или в проверенное СТО — замена проходит быстро, поэтому работа мастера обойдётся недорого.
