ЭБУ ДВС. Коды ошибок с DF096 по DF987.

Способы считывания ошибок

Для определения кодов ошибок, используют три способа:

  • сканерное оборудование или компьютер, подключается к специальному порту в салоне авто и выдает на монитор все коды;
  • ошибки проверяются самостоятельно через приборную панель;
  • на смартфон устанавливаются специальные утилиты, взаимодействующие с электронным блоком через протокол OBD II.

Все блоки управления в Рено Дастер соединены одной цифровой шиной CAN. Данные шифруются кодировкой Renault и передаются по шине. Чтобы их считать, оборудование подключается к разъему, размещенному в бардачке. Порт заглушен пластиковым колпачком. Иногда владельцы Дастер переносят порт на другое место, чтобы снизить вероятность угона машины.

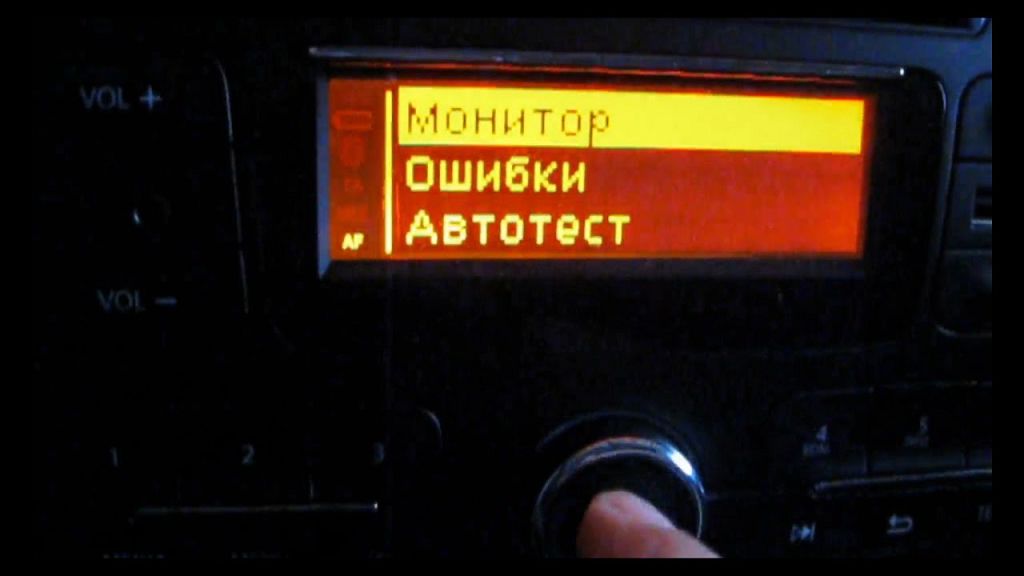

Автоматическая проверка:

  1. Вставьте ключ в замок зажигания.
  2. Зажмите и удерживайте кнопку сброса показателя пробега за сутки.
  3. Запустите двигатель, не отпуская кнопку.
  4. Удерживайте кнопку далее, вплоть до запуска процедуры диагностики (он ознаменуется движением стрелок приборной панели по шкале от минимума до максимума).

Переключаться между режимами диагностики можно той же кнопкой сброса. Информация отображается на мониторе между шкалами тахометра и спидометра. На одной строке может высвечиваться несколько ошибок.

ОкнаОтображаемая информация
ПервоеОбщие данные бортовой системы
Второе

Проверка работы элементов ЖК-дисплея и сигнальных лампочек

(неисправные компоненты не включатся)

ТретьеОстаток топлива (отображается в литрах). Ошибки цепи индикации (отображаются четырьмя тире)
ЧетвертоеДанные о мгновенном расходе горючего
ПятыйСостояние проводки сенсоров расхода, количества горючего, уровня рабочей жидкости в картере двигателя, температуры антифриза

  • D — цепь данных расхода;
  • J — цепь данных о количестве топлива;
  • H — цепь уровня рабочей жидкости в картере двигателя;
  • T — цепь определения температурного показателя антифриза;
  • O — обрыв в цепи (ставится возле обозначения самой цепи);
  • С — сигнализирует о коротком замыкании в цепи (также проставляется возле буквы цепи).

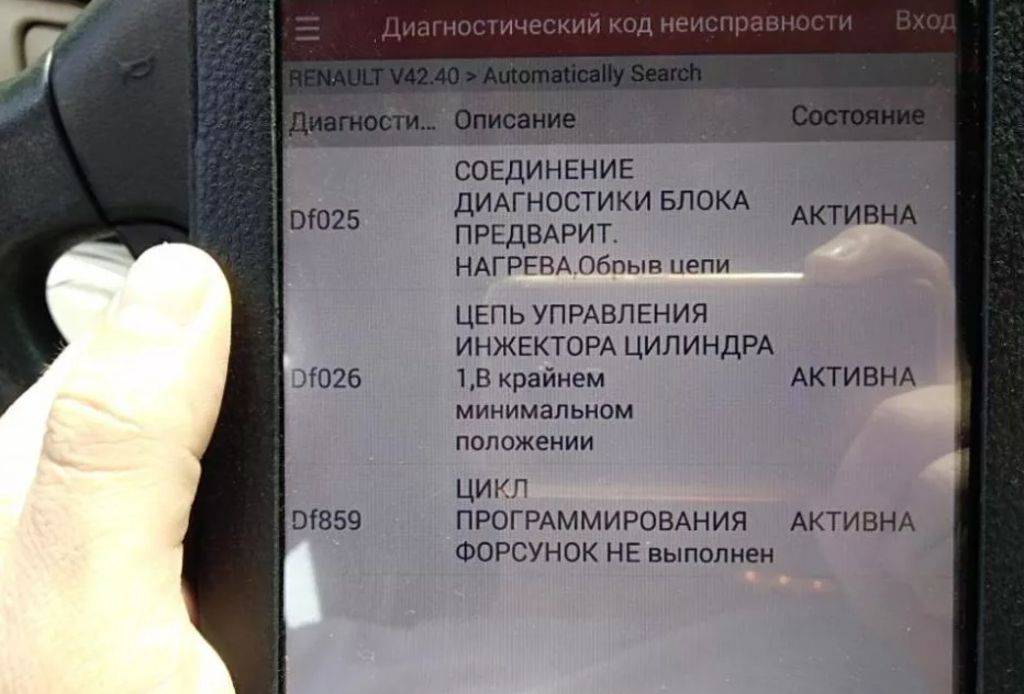

Проверка сканером

Чтобы получить максимальную информацию, потребуется воспользоваться сканером. Его подключают к колодке через специальный разъем. Компьютер имитирует различные ситуации в работе электронных систем. Он способен “засечь” даже плавающие неисправности.

В дилерских центрах используются сканеры:

  • Launch Autodiag (iDiag) — запитывается от бортовой сети;
  • Renault Consul 3 — наиболее популярное средство;
  • Launch x431 PRO — запитан от собственного аккумулятора емкостью в 3000 мАч (дисплей диагональю 8 дюймов).
  • DF — обозначение ошибки;
  • хххх — цифры от нуля до девяти, номер ошибки.

Проверка смартфоном

Если вы решили пойти путем наименьшего сопротивления, подключившись к диагностической системе автомобиля через мобильный телефон, вы увидите лишь ошибки контроллера двигателя. Для этого понадобится специальный адаптер ELM327. Он подключается к тому же диагностическому разъему.

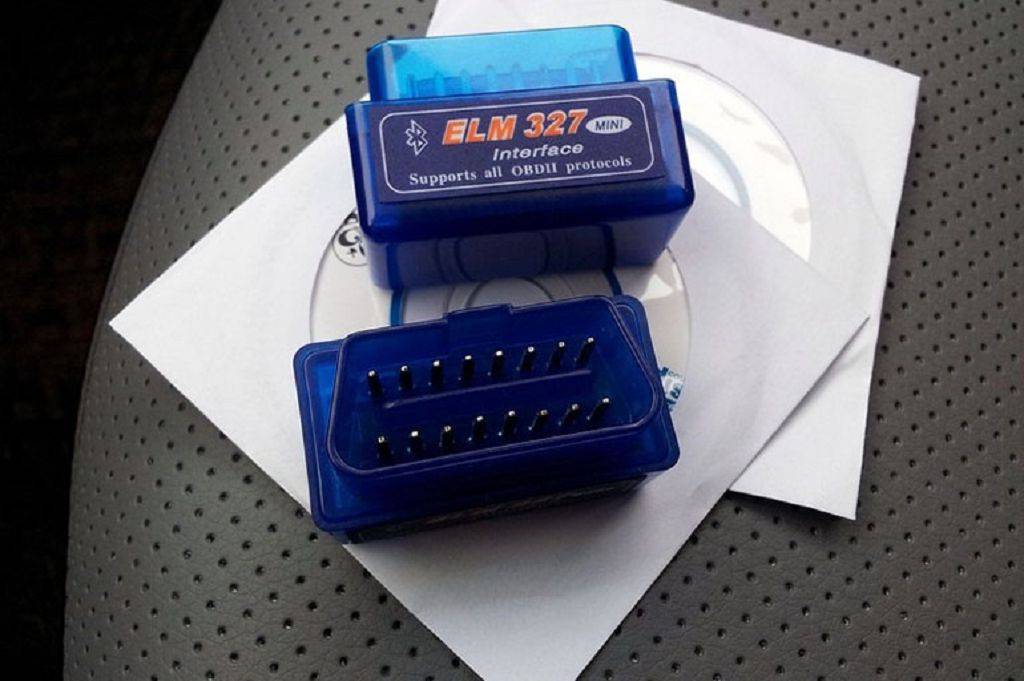

На смартфон устанавливается утилита, которая сопрягается с адаптером через модуль Bluetooth, а также программа ELM327 Identifier для проверки работоспособности системы диагностики. На дисплее телефона вы увидите все доступные коды ошибок.

Сканирование приборами

Компьютерная диагностика проводится с помощью специальных устройств, поддерживающих протокол OBD 2.

Тест можно проводить с помощью универсального устройства (сканера) или программного обеспечения, установленного на ноутбуке или мобильном устройстве (планшете или смартфоне). Автопроизводитель рекомендует для Рено Дастер следующие устройства:

  • Профессиональный диагностический прибор для дилеров Renault CAN CLIP.
  • Универсальный диагностический комплекс Renault Consul 3.
  • Сканер Autoboss малый РС макс.
  • Универсальный компактный сканер Autocom Pro 2013.
  • Аппаратно-измерительный комплекс «Лямбда-метр».
  • ВАС-5054- Профессиональный сканер

Сторонние устройства, которые изначально не были разработаны для этой модели и были настроены пользователями, могут неправильно отображать код ошибки. Для мобильных устройств на платформе Android используется программа Torque. Это программное обеспечение не только обнаруживает ошибки, но и расшифровывает коды. С его помощью также можно восстановить память процессора.

Все коды ошибок renault ? (megan, logan, duster, sandero, premium, magnum, laguna, scenic, master, fluence, trafic, kangoo) по obd2: расшифровка и как исправить — новый logan

Код 0299 указывает на пониженное давление наддува, которое может быть обусловлено следующими причинами:

  • переизбыток воздуха во впускном коллекторе либо подача воздушного потока затруднена в результате забитого воздушного фильтра;
  • критически низкий уровень давления моторной жидкости в силовом агрегате, связанные с неисправностью датчика масла или утечкой расходного материала;
  • сбои в работе турбины двигателя либо нагнетательного устройства;
  • неисправность контроллера давления наддува;
  • неполадки в функционировании системы EGR.

При такой ошибке на приборной панели горит индикатор Чек, транспортное средство может перейти в аварийный режим ограничения скорости до 40 км/ч. Мощность мотора значительно снижается, а в районе турбины и компрессорного узла наблюдается нехарактерный шум.

При появлении данного кода следует проверить следующие элементы:

  • турбированное устройство или нагнетатель;
  • систему впуска на предмет отсутствия механических повреждений;
  • датчик давления наддува;
  • клапана EGR;
  • проверить уровень масла в моторе и восполнить его при необходимости, а также устранить место утечки, если оно имеется.

Разъем для диагностики у renault duster

Бортовую электронику у Рено Дастер 2.0 л бензин 2022 или другого года выпуска нужно периодически проверять, чтобы все узлы автомобиля работали исправно. Через диагностический разъем можно подключить внешние устройства, которые смогут считать коды ошибок.

На заметку!

Колодка разъема в форме трапеции располагается в правой части передней панели, в перчаточном ящике. Ее закрывает пластмассовая заглушка с фиксирующей клипсой. Она откидывается влево, оставаясь на пластиковой петле.

Зная основные коды ошибок, можно вовремя понять, имеются ли какие-либо проблемы в автомобиле. Бортовая электроника автомобиля настроена для удобной проверки.

При самодиагностике на дисплей могут быть выведены четырехзначные коды ошибок. Их расшифровка:

P3500 Цепь системы электронной противоугонной блокировки запуска двигателя P3501 Ошибка связи с климатом P3502 Ошибка связи с BVA (круиз) P3503 Ошибка связи с ABS P3504 Цепь датчика давления хладагента P3505 Ошибка топливной системы P3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу P3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу P3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 P3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 P3511 Цепь управления реле исполнительных устройств замкнута на массу P3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat P3517 Цепь сигнальной лампы бортовой системы диагностики P3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat P3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу P3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана P3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости P3522 Цепь регулирования холостого хода замкнута на +bat P3523 Цепь электронной педали обрыв P3524 Цепь электронной педали замыкание На +12 Вольт P3525 Цепь электронной педали замыкание на массу P3526 Цепь электронной педали неисправность P3527 Цепь управления климат обрыв P3528 Цепь управления климат замыкание На +12 Вольт P3529 Цепь управления климат замыкание на массу P3530 Цепь управления климат неисправность 3500 Цепь системы электронной противоугонной блокировки запуска двигателя 3501 Ошибка связи с климатом 3502 Ошибка связи с BVA (круиз) 3503 Ошибка связи с ABS 3504 Цепь датчика давления хладагента 3505 Ошибка топливной системы 3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу 3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу 3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 3511 Цепь управления реле исполнительных устройств замкнута на массу 3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat 3517 Цепь сигнальной лампы бортовой системы диагностики 3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat 3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу 3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана 3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости 3522 Цепь регулирования холостого хода замкнута на +bat 3523 Цепь электронной педали обрыв 3524 Цепь электронной педали замыкание На +12 Вольт 3525 Цепь электронной педали замыкание на массу 3526 Цепь электронной педали неисправность 3527 Цепь управления климат обрыв 3528 Цепь управления климат замыкание На +12 Вольт 3529 Цепь управления климат замыкание на массу 3530 Цепь управления климат неисправность

Для выхода из режима самотестирования следует нажать штырь-кнопку на приборном щитке.

Другие индикаторы, свидетельствующие о поломках

В комбинации приборов автомобиля предусмотрены световые индикаторы, предупреждающие о неисправных системах. Одновременно проблема может фиксироваться контроллерами, код ошибки считывается при самодиагностике или тестовым прибором. Часть неисправностей, отображаемых лампами, не препятствует продолжению движения. Расположение контрольных индикаторов зависит от поколения машины.

Цветовые обозначения

Для отображения неисправностей используются индикаторы:

  • красного цвета (дальнейшая эксплуатация автомобиля запрещена или нежелательна);
  • оранжевого цвета (допускается передвижение в зону ремонта).

Диагностика неисправностей

Включение красного силуэта автомобиля с открытыми дверями указывает на их неплотное запирание. Стоит проверить и крышку багажника. Проблема возникает в случае повреждения или замыкания датчиков (замки дверей при этом заперты). Для устранения ошибки следует плотно закрыть крышки или убедиться в исправности концевого переключателя. Оранжевый сигнализатор подушек безопасности должен включиться на несколько секунд после активации зажигания. Постоянное горение индикатора указывает на проблемы с подушками или блоком управления.

Включение красных ламп зарядки батареи, аварийного давления масла, перегрева, низкого уровня тормозной жидкости или некорректной работы гидравлического блока ABS указывает на необходимость остановки и выключения силового агрегата. Дальнейшая эксплуатация машины допускается после проведения диагностики и определения причин включения сигнализаторов (например, лампа низкого давления масла может сработать из-за поломки датчика или отказа насоса).

Оранжевый индикатор замены масла напоминает водителю о необходимости проведения обслуживания. Дальнейшее движение автомобиля допускается. Сигнализатор с пиктограммой графика (называется владельцами пилой или спиралью) используется на машинах с бензиновыми моторами, лампа может работать в 2 режимах. При включении красного светодиода запрещаются дальнейшее движение и работа двигателя (например, отмечены случаи выхода из строя дроссельного блока с одновременной фиксацией ошибки U1123).

Активация оранжевого светодиода в индикаторе с изображением графика указывает на неисправности электрических или электронных блоков, допускающие движение. Водителю необходимо снизить скорость и добраться до ближайшего автосервиса. На кроссоверах с дизелем имеется сигнализатор попадания воды в топливный фильтр. При включении светодиода автомобиль передается на сервис.

Автомобили Renault Duster оснащены бортовым процессором, позволяющим контролировать состояние электрической цепи отдельных узлов и состояние датчиков. Критические неисправности отображаются светящимися индикаторами на табло приборной доски.

Интегрированная цифровая система позволяет провести тестирование некоторых элементов посредством тестового режима. Полная информация об имеющихся неисправностях может быть получена с помощью внешних мобильных устройств или стационарного диагностического оборудования.

Прочие индикаторы

В разный версиях автомобиля, могут использоваться разные индикаторы. Ориентируйтесь по цвету лампочки. Если она оранжевая, вы смело можете доехать до ближайшего сервиса. Если индикатор горит красным, значит лучше остановится и вызвать мастера или эвакуатор.

Индикатор с пиктограммой в виде автомобиля с открытыми дверями свидетельствует о том, что замок какой-либо из дверей (пассажирской, водительской, багажной) не закрыт.

Лампочка индикации подушек безопасности также загорается на несколько секунд после включения двигателя. Если индикатор не погас, значит система подушек безопасности неисправна.

Существуют и более серьезные, красные индикаторы:

  • низкого заряда АКБ;
  • перегрева двигателя;
  • некорректной работы системы ABS;
  • аварийного давления масла;
  • падения уровня жидкости тормозной системы.

Срабатывание этих индикаторов обязывает к прекращению движения и устранению неполадки.

Узнайте, как сканировать Дастер на ошибки через смартфон, из видео:

Почему ошибки появляются при высокой влажности на улице

Предупредительный индикатор может загореться или моргать после запуска машины в сырую погоду. Причиной неисправности является конденсат, попадающий в штекеры и нарушающий контакт или изменяющий сопротивление цепи. По мере прогревания моторного отсека или салона влага испаряется и проблема исчезает, но владельцу необходимо найти колодку с поврежденным или бракованным уплотнителем (в противном случае контакты начнут покрываться слоем окислов, что вызовет отказ электроники автомобиля).

Некоторые владельцы после осенних выездов на бездорожье отмечают включение индикатора Check Engine и нарушение режима работы силовой установки. Причиной является некорректное формирование искры в одном или нескольких цилиндрах (при тестировании обнаруживаются ошибки вида P0301, P0302, P0303 или P0304, позволяющие найти неисправную свечу или залитую водой катушку).

Диагностика Renault Duster

Проверить наличие ошибок на этом автомобиле можно тремя способами:

  • Расшифровать текущие показания бортового компьютера. Некоторые комплектации и модификации могут сигнализировать о поломках таким образом;
  • Провести проверку диагностическим сканером;
  • Сделать самодиагностику автомобиля.

Самодиагностика Дастера проводится так:

  1. Вставить ключ в замок зажигания.
  2. Зажать кнопку, которая сбрасывает пробег автомобиля за сутки.
  3. Запустить мотор.
  4. Дождаться начала самостоятельной диагностики авто. При этом измеритель скорости коленвала будет от нуля перемещаться к предельному значению, а затем – назад.
  5. Отпустить кнопку суточного пробега.

Примечательно, что диагностика машины может показывать различные режимы. Чтобы найти ошибки, нужно нажать на кнопку сброса три раза. Коды поломок состоят из латинских букв ( обычно двух) и преимущественно трёх цифр. Буквенные обозначения отвечают за следующие неисправности:

  • D – проблемы с расходом топлива или его датчиком;
  • H – проблемы с моторным маслом, поломки датчика или цепи;
  • J – неполадки в топливной системе или отказ датчиков, повреждение цепи;
  • T – повреждения системы охлаждения, цепи или самих датчиков.

Также нередко применяется символ O, который обычно встречается вместе с другими буквенными обозначениями. Примечательно, что одновременно могут высвечиваться несколько кодовых значений, если присутствует ряд поломок.

Ручная диагностика

При проверке электронных систем через комбинацию приборов отображается не вся имеющаяся в памяти блоков информация. Для получения данных используют ручную диагностику с помощью внешнего сканера, который подключают к специальной колодке.

При проведении диагностики учитываются особенности работы электроники на Duster:

  1. Данные между блоками управления транслируются по цифровой шине CAN с использованием оригинальной кодировки Renault, имеющей максимальный приоритет.
  2. Дилерские сканеры поддерживают диагностический протокол Renault, позволяющий определять параметры работы электроники.
  3. Упрощенные приборы (например, утилиты для смартфонов) предусматривают использование протокола OBD II. В этом случае человек сможет проверить только некоторые параметры работы силового агрегата и считать коды ошибок, записанные в контроллер двигателя.

Последовательность процесса

Для получения информации необходимо:

  1. Подключить адаптер стандарта ELM327 к колодке диагностики (в зависимости от конструкции прибора питание подается автоматически от бортовой сети машины или включается принудительно).
  2. Осуществить сопряжение адаптера со смартфоном с установленной программой (например, при помощи протокола беспроводной связи Bluetooth).
  3. Проверить поддержку команд диагностики используемым адаптером с помощью утилиты ELM327 Identifier.
  4. Прочитать коды ошибок, записанные в памяти блока управления двигателем.

Расположение специального разъема

Колодка расположена внутри перчаточного ящика, штекер закрыт защитным пластиковым колпачком. Для доступа к элементу необходимо открыть крышку бардачка и вынуть посторонние предметы, мешающие подключению провода. На части машин разъем переносится владельцами в другое место (для повышения устойчивости к угону).

Специальные приборы для сканирования

Для считывания ошибок могут использоваться сканеры:

  • Launch Autodiag (iDiag), получающий питание от бортовой сети проверяемого автомобиля.
  • Launch x431 PRO, оснащенный сенсорным дисплеем диагональю 8″ и аккумуляторной батареей емкостью от 3000 мА*ч;
  • комплекс Renault Consul 3, используемый в специализированных сервисах и дилерских центрах.
