Рено Логан диагностический разъем

Диагностика ошибок Renault Logan 2

Всё о международной системе контроля обд 2 распиновка

Начиная с 1996 года возникла необходимость проверять на соответствие стандартов OBD все производимые автомобили. Это было вызвано требованием контроля за экологической обстановкой. Краткое описание устройства для контроля, место расположения, функции далее в нашей статье.

Краткое описание устройства для контроля

Обозначение распиновка OBD – 2 используют для проверки соответствия стандарту во время диагностики и контроля работы двигателей автомобилей и агрегатов, установленных на шасси. Устройство выполнено в виде диагностирующего разъема, для подключения приборов, производящих контроль за выхлопными газами и работойвсего авто без перебоев. РаспиновкаOBD-2 представляет собой набор требований, которые должны выполнять все автопроизводители.

ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше «письма счастья»… Читать дальше»

Место расположения контактов обд 2 разъема

Требуется обязательное нахождение разъема в салоне на расстоянии не меньше 18 см от рулевой колонки.Система универсальна для всех автомобилей, имеет стандартный цифровой протокол САN, позволяющий снимать данные в любой промежуток времени. Можно производить подробную идентификацию разных неполадок в машине.

При диагностике импортных машин используют добавочные линии K – Line и L – Line, а также цифровые способы передачи показателей – САN.

Контролирующая функция поддерживается шестнадцатью контактами:

• контакт номер один – его устанавливают на заводе — изготовителе;
• второй относится к шине J 1850;
• номер три тоже ставит автопроизводитель;
• четвертый – для контроля заземляющих контактов авто — шасси;
• номер пять контролирует заземляющую сеть сигнальной линии;
• контакт под номером шесть отвечает за САN цифровую шину;
• номер семь – ISO 9141 – 2, K – Line;
• восемь и девять установлен автопроизводителем;
• десятый контролирует шину САNJ 1850;
• номера одиннадцать, двенадцать и тринадцать тоже установлены на автозаводе;
• контакт номер четырнадцать контролирует шину САNJ 2284;
• пятнадцать – ISO 9141-2, L – Line;
• шестнадцатый контролирует напряжение аккумулятора.

Адаптеры OBD – 2 разъема для диагностики

Автомобили всех марок в обязательном порядке должны быть оснащены диагностическим адаптером OBD – 2. Он применяется при диагностике авто самостоятельно или в сервисных центрах. Адаптер удобен для:

• диагностирования всех агрегатов авто;
• анализа ошибок и состояния пробега;
• наблюденияза работой двигателя;
• за напряжением;
• температурой;
• скоростью;
• состоянием панельных приборов;
• можно отслеживать средний и текущий расход топлива;
• степень прогрева мотора;
• контролировать проведенные поездки.

Функции разъема, которые предусматривает распиновка OBD – 2

Основной функцией разъема OBD – 2 является обеспечение связи сканирующего устройства с блоками управления. Распиновка предусматривает подключение автомобильного электропитания и заземления для успешной работы автомобильного сканера, без подключения специального питающего блока. Выбирая сканер, следует узнать о его возможностях. Чем выше его цена, тем точнее будет проверка. Если нет возможности приобрести дорогой прибор, нужно выбирать сканер, сделанный именно под данную марку автомобиля.

Распиновка дает возможность водителю совместить свою машину с колодкой диагностики OBD – 2.

При обнаружении несоответствия определенным требованиям состава выхлопных газов появляется сигнал CheckEngine, призывающий проверить работу двигателя, и включится световой сигнал. Это предупреждение индикатора о превышении нормы количества вредоносных газов.

При помощи системы обд 2 распиновка происходит контроль жизненно важных параметров, основным из которых является чистый воздух. Наличие разъема дает возможность отслеживать степень исправности автомобиля без квалифицированной дорогостоящей помощи.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

• Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
• Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

загрузка…

Как подключиться к разъему и сканировать ошибки

Подключиться к разъему для самодиагностики можно различными методами подключиться. Самыми удобными и современными считаются устройства с системой Bluetooth. С таким устройством вы затратите меньше всего времени на диагностику, да и легче всего его использовать. В настоящее время для машины Renault Megane 2 продается современный и удобный сканер OBD II ELM 327, оснащенный адаптером с системой Bluetooth. Если необходимо получить доступ к сканированию ошибок, можно использовать специализированную программу под названием OBD CHECK Torgue. Такую программу нужно предварительно скачать на свое мобильное устройство.

Выбирая устройство, следует помнить, что такой сканер совместим не со всеми автомобилями, производимыми автомобилестроительной компанией Рено. Данное устройство не способно сканировать датчики у ранних моделей. Дабы получить доступ специалисты рекомендуют применять адаптер стандартный и как следствие обычную стационарную программу для этого. Если же брать глобально, то это современное устройство работает с абсолютно всеми автомобилями, которые поддерживают стандарт, начиная с 1996 года. При этом машины могут быть как бензиновыми, так и дизельными.

Отметить стоит то, что данный адаптер работает исключительно на верхней шине, следовательно в некоторых моделях придется подсоединить к верхней соответственно нижнюю шину, для этого потребуется установить переключатель. Собственно сделать это можно своими руками, или же обратившись к специалистам в автосервис. До 2004 года снятие параметров осуществлялось непосредственно с нижней шины для моделей Меган.

Данный сканер очень понравится владельцам автомобилей с дизельной силовой установкой, поскольку он в состоянии снимать характеристики мотора непосредственно в реальном времени. Удобная программа способна отобразить коды ошибок, параметры работы силового агрегата. Благодаря устройству можно настроить датчики, к примеру, температуру охлаждайки, скорость, и даже количество оборотов движка. Этот сканер является отличным подспорьем в диагностике и последующем техническом обслуживании автомобиля.

Высокоточная программа для диагностики Рено Логан и другие наши возможности для ремонта авто

Работа системы управления

Как выполнить диагностирование?

Параметры диагностики для серийного ЭБУ

Сигнализатор неисправностей

Где находится диагностический разъем рено логан

Распиновка неокторых ЭБУ Renault Megan

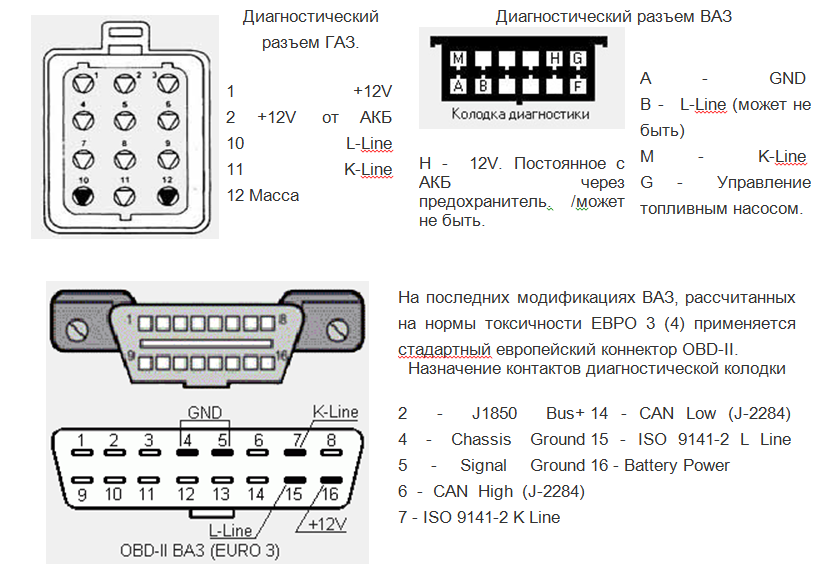

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

Способы самодиагностики

Другие индикаторы, свидетельствующие о поломках

Описание стандарта OBD2 на уровне диагностического разъёма

Попытки автоматизировать средства диагностики предпринимались с момента появления бортовых компьютеров в середине 70-х годов. Собственно говоря, компьютерами эти устройства назвать было сложно, этот термин появился гораздо позже. Электронные блоки управления работой силовых агрегатов уже тогда имели примитивные средства самодиагностики, но использовать их могли исключительно специалисты посредством замыкания определённых контактов разъёма ЭБУ. О необходимости унификации обмена данными между автомобильной периферией и блоком управления заговорили в начале 80-х, и именно тогда была предпринята первая попытка реализации этой идеи. Специалисты General Motors разработали протокол обмена данными с использованием интерфейса ALDL собственной разработки, который первоначально использовался только на автомобилях данного бренда

После усовершенствований протокола в 1986 году, направленных на увеличение скорости и объёмов обмена данными, на него обратили внимание другие автопроизводители, а в 1991 году в Калифорнии, где из-за загрязнённости воздуха экологи начали бить тревогу, был введён регламент, согласно которому все продаваемые в этом штате автомобили должны были использовать протокол OBD1

Хотя первоначальная направленность стандарта была экологической (слежение за выхлопом), он был встречен специалистами сервисных центров с энтузиазмом. Но только через пять лет появилось вторая версия протокола, в которой уже регламентировались и стандартизировались и протоколы ошибок, и используемые разъёмы, и месторасположения разъёма. Действие стандарта было распространено на все продаваемые в США автомобили, поэтому европейские и азиатские автопроизводители, желающие продавать в Северной Америке свою продукцию, также были вынуждены принять протокол OBD2. В 2004 году, когда стандарт распространился и на дизельные авто, протокол дополнили спецификациями Controller Area Network, направленными на стандартизацию шины обмена информацией.

Где находится диагностический разъем на Рено Логан + его фото?

Рано или поздно наступает такой момент, когда в работе авто начинают случаться различные неполадки. Большинство из них высвечиваются на панели приборов. Чтобы узнать, какая неисправность в авто, можно воспользоваться и специальным приспособлением, подключившись через него в систему диагностики автомобиля.

На видео ниже показан самостоятельный процесс диагностики Рено Логан.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

1 Расположение диагностического разъема на Рено Логан 1.1 Предназначение

2 Внешний вид адаптера ELM327
3 Основные коды ошибок Рено Логан
4 Выводы

Renault Logan 1.6 › Бортжурнал › Режим диагностики бортового компьютера Логан

Рено симбол разъем диагностики

Навигатор > Renault FAQ .RU > FAQ > Ответы

FAQ – Symbol – Ответы на вопрос: Пожалуйста подскажите, где находится диагностический разъем..

”

Обращаем ваше внимание на то, что количество ответов на один вопрос практически неограничено. Используя соответстующую ссылку вы можете добавить свой ответ к уже имеющимся

Модератор данного раздела – R19Diesel.

Объявления | Куплю Ваш автомобиль, битый и неисправный. Оплата наличными. 8(926)134-26-24 | Эвакуатор Ясенево ЮЗАО | Скупка авто онлайн | Запчасти Рено. Дешево. Евгений |

Давно в голове мелькала мысля…на счет диагностики) Читая книжку по симболу, увидел что рядом с прикуривателем, под маленьким бардачком имеется разъем для диагности…

Кто скажет возможно ли самостоятельное диагностирование? кто пробывал?)

Такая современная машина как Renault Symbol оснащена множеством датчиков и внешних сканеров, которые отслеживают работу системы рулевого управления и климат-контроля, коммутационного блока и приборной доски, систем вспрыска топлива и тормозной. Кроме того поступает информация о работе двигателя, автоматической коробки передач и исправности ламп, установленных в фарах.

Активируем бортовой компьютер

Что такое OBD-II диагностика Авто Другое

Разъем OBD-II

Оборудование автомобиля системой бортовой диагностики стандарта OBD-II предусматривает наличие специального разъема, предназначенного для подключения к автомобилю контрольно-диагностической аппаратуры. Разъем OBD-II расположен внутри кабины под рулевым колесом и представляет собой колодку с двумя рядами по 8 контактов. Диагностический разъем служит для питания оборудования от аккумуляторной батареи автомобиля, заземления и каналов передачи информации.

Наличие стандартного разъема позволяет экономить время специалистов сервисных центров по обслуживанию автомобилей, которые тем самым избавляются от необходимости иметь большое количество отдельных разъемов и приборов для обработки поступающих от каждого разъема сигналов.

Доступ к информации и ее обработка

Стандарт OBD-II предусматривает использование системы кодификации ошибок. Шифр ошибки состоит из одной буквы и последующих за ней четырех цифр, обозначая неисправности различных систем и агрегатов автомобиля. Доступ к информации, передаваемой с помощью системы бортовой диагностики, позволяет получить ценные данные, необходимые для более быстрого и качественного определения технического состояния автомобиля и устранения имеющихся неполадок.

В соответствии со стандартом ISO 15031, система обмена данных OBD-II имеет различные режимы считывания, обработки и передачи информации. Производители автомобилей самостоятельно решают, какие именно режимы использовать для конкретной модели автомобиля. Также производители самостоятельно определяют, какой из диагностических протоколов применять при использовании системы OBD-II.

Существует специальное оборудование для работы с данными о состоянии автомобиля по стандарту OBD-II. Приборы отличаются по функциональности и в общем случае представляют собой адаптер, подключаемый к автомобилю с помощью разъема OBD-II и к компьютеру с помощью стандартного USB-разъема. В комплекте с оборудованием поставляется программное обеспечение, благодаря которому осуществляется чтение и анализ информации.

В состав диагностических систем, устанавливаемых на современных автомобилях, входит несколько устройств, отслеживающих параметры, связанные с токсичностью. Система диагностики OBD также фиксирует отказы в памяти бортового компьютера, переводя их в индивидуальные коды неисправностей. Расположение диагностического разъема зависит от марки автомобиля и конкретной модели.

Вам понадобится

Инструкция

В качестве примера рассмотрите порядок нахождения диагностического разъема на автомобилях Opel. Разъем OBD-II по существующим стандартам должен располагаться в радиусе 16 дюймов от рулевой колонки. Стандарты предполагают восемь мест для размещения диагностического узла.

Осмотрите пространство в непосредственной близости от рулевого колеса. Если автомобиль Opel был выпущен до 1996 года, в нем применяется прямоугольный диагностический разъем с десятью выводами. Контакты расположены в два ряда в вертикальном положении и имеют маркировку A, B, C, D, E, идущую снизу вверх в левом ряду, а в правом – F, G, H, J, K (маркировка идет сверху вниз).

На моделях, произведенных позже 1996 года, ищите диагностический разъем с шестнадцатью контактами, расположенными по горизонтали в два ряда. Устройство имеет форму трапеции и поддерживает стандарт OBD-II.

Если перед вами Opel, выпущенный после 2000 года, отыщите диагностический разъем под передней декоративной панелью (торпедой). В некоторых случаях устройство закрыто отдельной крышкой.

В автомобилях 1996-2000 годов выпуска осмотрите блок предохранителей в передней панели, а также пространство под пластмассовой крышкой возле ручного тормоза. Это касается Opel Corsa, Opel Omega, Opel Astra F.

Для получения доступа к диагностическому разъему в автомобилях Opel Omega B, Opel Astra, выпущенных в период с 1995 по 2000 год, отсоедините крышку блока, где расположены предохранители. Этот блок находится в салоне, слева от рулевого колеса, в торпеде.

Чтобы обнаружить соответствующее диагностическое устройство в модели Opel Zafira 2000-2004 годов выпуска, вначале отсоедините крышку, расположенную под ручным тормозом, а после этого снимите заглушку, которой защищен сам разъем.

Откройте крышку пепельницы, расположенной возле рычага коробки перемены передач автомобиля Opel Vectra С. Вытащите корпус пепельницы наружу. Теперь доступ к искомому устройству открыт.

Видео по теме

Суть диагностического режима

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера, который считывает показания и помогает автомеханику выявить причины неисправности, если они имеются. В настоящее время данного рода устройства широко распространены на рынке и диагностику можно осуществить не посещая СТО. К примеру можем отнести сканер корейского производства Scan Tool Pro Black Edition.
Данное устройство совместимо с большинством автомобилей при наличии ODB2 коннектора, относится к бюджетному сегменту, но, в отличии от китайских аналогов, позволяет произвести комплексную диагностику авто (сканирует не только двигатель, но и другие узлы автомобиля). Кроме этого, с его помощью можно измерять бортовое напряжение, температурную составляющую, показания всех имеющихся датчиков, скорость, а также другие параметры. Причем все это можно выполнять непосредственно во время эксплуатации автотранспорта.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину.

Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

OBD2 сканер на SsandYong New Actyon

Предыдущая запись Как разобрать жесткий диск
Следующая запись Предварительный усилитель hi-fi

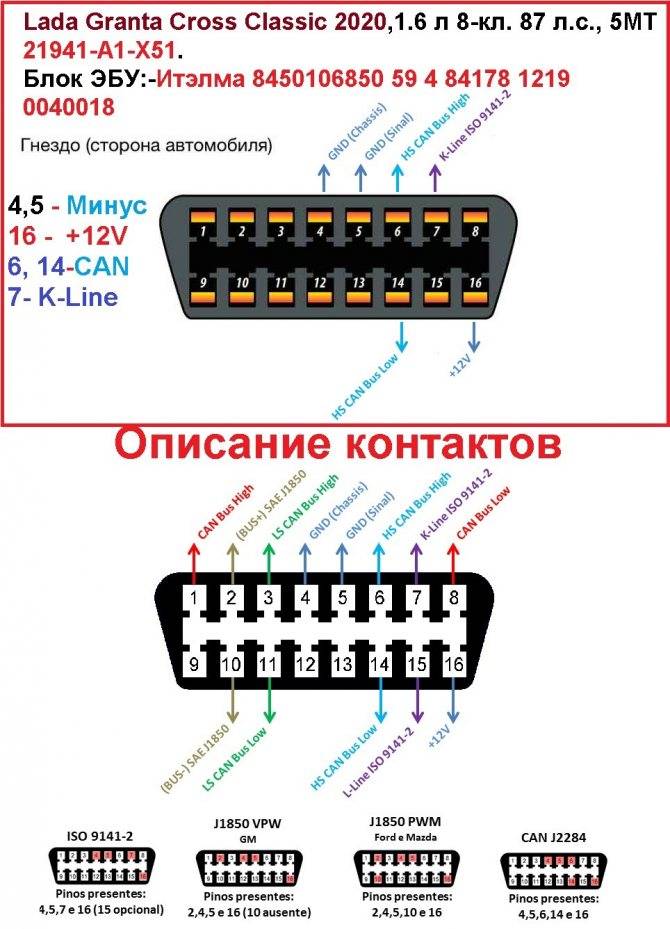

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
3. Резервный контакт, который назначается производителем автомобиля.
4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
5. «Масса» сигнала диагностического адаптера.
6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
8. Резервный контактный элемент, назначается производителем автомобиля.
9. Запасной контакт.
10. Пин, необходимый для соединения с шиной класса J1850.
11. Назначение данного контакта определяется производителем машины.
12. Назначается разработчиком авто.
13. Резервный пин, назначает производитель.
14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Наборы кабелей Autocom

В продаже есть универсальные наборы, например набор диагностических кабелей Autocom CDP+ Trucks — используется для подключения автосканера Autocom CDP+ к грузовым автомобилям с диагностическими разъемами старого образца.

Перечень кабелей, входящих в комплект:

• Диагностический кабель Autocom — Knorr, Wabco Trailer 7 pin
• Диагностический кабель Autocom — MAN 12 pin
• Диагностический кабель Autocom — MAN 37 pin
• Диагностический кабель Autocom — IVECO 30 pin
• Диагностический кабель Autocom — SCANIA 16 pin
• Диагностический кабель Autocom — Mercedes-BENZ 14 pin
• Диагностический кабель Autocom — Renault 12 pin
• Диагностический кабель Autocom — VOLVO 8 pin

С пакетом программного обеспечения TRUCKS, вы в состоянии выполнить диагностику конкретной марки для легкогрузных и тяжелых коммерческих автомобилей, автобусов и прицепов с 1995 года.В общей сложности 37 различных марок.

Местонахождение VIN-кода

Кроме VIN-кода, фиксировать нужно и прочие данные об автомобиле. Была аналогичная проблема, номер находится на блоке спереди, между. Обозначение и номер двигателя на бензиновых моделях выбивается на левой стороне силового агрегата, номер дизельного двигателя находится справа на. Многие также не знают где находится звуковой сигнал на Renault Logan. Прежде, чем рассматривать предназначение катушки зажигания, следует ответить на вопрос о том, где находится катушка зажигания. По возможности, делайте это на нескольких бумажных носителях, чтобы всегда можно было найти интересующую вас информацию. Это поможет в выборе и покупке нужной детали.

По Vin коду можно узнать модель двигателя, который установлен на автомобиле

Паспортные данные находятся на особой идентификационной табличке. Место её фиксации локализировано на правой стойке двери переднего пассажира.

Что же касается идентификационного номера, который ещё могут называть VIN-кодом, то он располагается на щитке моторного отсека

Обнаружить его можно, просто открыв капот. Прямо перед вашими глазами, ближе к салону автомобиля, будет видна светло-серая табличка, вытянутая по горизонтали.

Расположение диагностического разъема у Рено Логан 1 и 2 – фото и распиновка OBD2 и ЭБУ

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем – с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

Разновидности разъема – Тип A слева и Тип B справа

Как выбрать сканер OBD2 ELM327 для диагностики ошибки Рено Логан?

Где находится OBD 2?

Единого стандарта на расположение разъема ОБД 2 не существует. В ряде источников указывается, что девайс, в соответствии с SAE J1962, должен располагаться в радиусе 18 см от рулевой колонки, но по факту это правило не соблюдается. По другим данным, это расстояние должно составлять не более 100 см.

Он может быть установлен в следующих местах:

• в прорези нижнего кожуха панели приборов в районе левого колена водителя;
• под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
• под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
• на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
• на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах GM, в частности — Opel);
• в нижней части ниши подлокотника (распространено на французских автомобилях);
• под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

При поиске разъема на машинах с пробегом следует учитывать вероятность ремонта электрической проводки, в результате чего колодка может быть перенесена на нестандартное место.

Различные варианты установки разъема ОБД 2 приведены на фото ниже.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

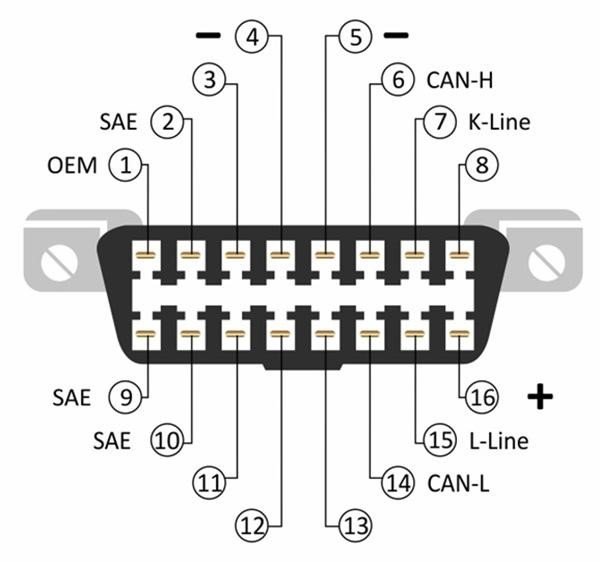

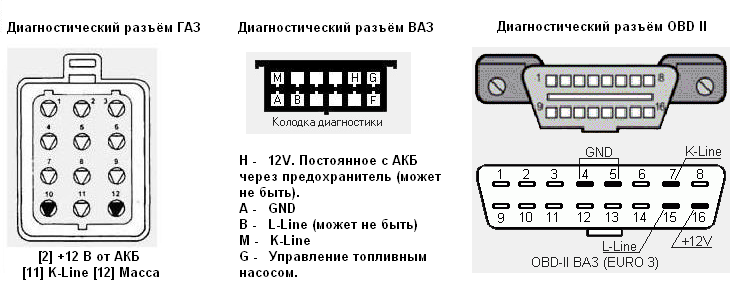

Распиновка назначение выводов OBD2 разъёма

1	OEM (протокол производителя).
2	Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW.
3	—
4	Заземление кузова (Chassis Ground).
5	Сигнальное заземление (Signal Ground).
6	Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
7	K-Line (ISO 9141-2 и ISO 14230).
8	—
9	Линия CAN-Low, низкоскоростной шины CAN Lowspeed.
10	Шина — (Bus negative Line). SAE-J1850 PWM, SAE-1850 VPW.
11	—
12	—
13	—
14	Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
15	L-Line (ISO 9141-2 и ISO 14230).
16	Питание +12в от АКБ (Battery Power).

Контакты 3, 8, 11, 12, 13 не определены стандартом.

Подведем некоторые итоги
