Сегодня вряд ли можно отыскать такой двигатель, который был бы способен функционировать без электричества. Для подачи электрического питания к компонентам бортовой сети применяются аккумулятор и генератор. Даже в подвеске современного авто присутствуют потребители напряжения (к примеру, датчики «ABS»), не говоря уже о светотехнике, моторе, трансмиссии и салонном оборудовании.

И все это в себе содержит схема электрооборудования.

Электрооборудование в автомобиле Ларгус

Электросхема в автомобиле предусматривает присутствие двух глобальных категорий приборов: потребителей питающего напряжения и устройств, вырабатывающих ток.

Эти узлы связаны посредством кабельных линий, состоящих в единой бортовой сети. По такому принципу функционирует сеть в LADA Largus.

Кстати, в этом автомобиле отсутствуют минусовые провода (кромке АКБ), а роль отрицательного контакта выполняет сам кузов.

АКБ, генератор в Ларгусе

Эти устройства, как уже обозначалось, фигурируют в качестве источников питания сети. В Лада Ларгус весь комплекс электрооборудования функционирует на напряжении, равном стандартные 12 Вольт. Каждый из токоприемников посредством кабельных линий коммутирован с аккумулятором.

Это необходимо для продолжения работы автомобиля при выходе из строя генераторной установки. Первый пуск мотора возможен именно благодаря присутствию батареи. Для универсальной LADA Largus производитель применяет свинцовые АКБ, являющиеся необслуживаемыми устройствами. Они не подразумевают последующие доливки электролитической жидкости.

Если АКБ настигла полная разрядка, а подзарядить не представляется возможным, то такое изделие безоговорочно меняют.

Генератор LADA Largus обретает жизнь благодаря ременной передаче, установленной на шкивах мотора и рассматриваемого здесь узла. Выработка электричества осуществляется только в движении. В это же время происходит подзарядка батареи.

Стартер в отечественном автомобиле

Это незаменимый узел для пуска силовой установки. Питание осуществляется напрямую от АКБ.

С переводом ключа в замке зажигания в соответствующую пуску позицию происходит срабатывание втягивающего реле в стартерном узле, вал начинает вращаться и посредством шестерни приводит в движение маховик мотора. После выполненных операций по запуску силового агрегата происходит самостоятельное отключение стартера.

Немного технических характеристик и общего описания

Чтобы не покупать кота в мешке, решившись на стильный тюнинг своего автомобиля, желательно ознакомиться с предлагаемым описанием технических характеристик изделия. Из какого материала сделана дополнительная подсветка, долго ли она прослужит и насколько оправдано вообще такое приобретение. Давайте разбираться вместе. Одно дело — скупое описание на упаковке, а другое — объективный взгляд со стороны.

Сразу скажем, что светят такие фонари на Ларгусе действительно хорошо. Также примечательно, что подсветка эта практически неотличима от подсветки основных фонарей и является, по сути, ее логическим продолжением. Это, однозначно, подчеркнет индивидуальность вашего автомобиля и окажется простым, но в тоже время эффектным визуальным тюнингом.

Что касается технологии источника света, то LED освещение на данный момент является самым технологически современным. Оно способно качественно светить десятки тысяч часов и не менее десятка лет. Такие светильники также не боятся низких температур, экономичны и ударостойки. Не нагревают корпус плафона как устаревшие галогенные образцы. В общем — одно удовольствие.

Красный ударопрочный ABS пластик плафона также выглядит весьма презентабельно и надежно, что добавляет общих баллов в пользу покупки товара. После установки фонари едва ли будут хоть чем-то выделяться. Изделие смотрится естественно и гармонично, словно светильники были там смонтированы с самого начала.

Цена такого «удовольствия» же составляет примерно 3 тысячи рублей. Во многом она зависит от региона страны и дилерского предложения конкретного магазина. Едва ли можно найти более простой и дешевый тюнинг своего авто. Потому с этой точки зрения данное приобретение также кажется весьма привлекательным. Единственное, что расстраивает — это стоимость работ по монтажу светильников на сервисных центрах.

Почему выгодно самому установить дополнительные задние тюнинг-фонари на Лада Ларгус

Стоимость того, что мы собираемся вам рассказать, официальные сервисные центры оценивают в сумму около 3 тысяч рублей (цена работ соизмерима со стоимостью изделия). Самое щедрое предложение сервисного центра, которое нам довелось увидеть в интернете, составляло всего лишь 1500 рублей. Едва ли кто-то захочет возиться с вашим автомобилем за меньшую сумму кроме вас самих. Установить дополнительные задние фонари на вашу Ладу Ларгус можно и самому, потратив на все что-то около часа и сохранив при этом приличную сумму денежных средств.

Производитель даже любезно прилагает инструкцию, лишний раз поясняя, как правильно устанавливаются данные светильники. Вам же вышеупомянутое пособие едва ли понадобится, ведь всю необходимую информацию вы почерпнете из нашей статьи. Заранее понимая алгоритм действий, можно избежать массы неприятных моментов неумелого и слепого тюнинга.

Передняя и задняя подвеска Лада Ларгус

Передняя подвеска (рис. 1) независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Основной элемент передней подвески -телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина, буфер сжатия, защитный кожух стойки и верхняя опора. Через упорный подшипник и верхнюю опору передается нагрузка иа кузов автомобиля. Амортизаторная стойка соединена с нижним рычагом подвески шаровой опорой. Нижние рычаги прикреплены к кузову автомобиля с помощью сайлент блоков. Стабилизатор поперечной устойчивости торсионного типа, с установленными на нем резиновыми подушками соединен с подрамником автомобиля двумя скобами, а с нижними рычагами подвески – болтами. Стабилизатор поперечной устойчивости – устройство в подвеске автомобиля, служащее для уменьшения боковых кренов при поворотах автомобиля. Главным элементом стабилизатора является штанга, которая представляет собой торсион (вал, работающий на кручение и выполняющий функцию упругого элемента). Штанга изготовлена из термически обработанной стали, допускающей большие напряжения кручения и значительные углы закручивания (десятки градусов). Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Рис.1 Передняя подвеска Лада Ларгус 1 – подрамник; 2 – задний сайлентблок рычага; 3 – передний сайлентблок рычага; 4 – скоба крепления штанги стабилизатора; 7 – тормозной суппорт; 6 – амортизаторная стойка; 5 – пружина; 8 – рычаг передней подвески; Э – поворотный кулак; 10 – болт крепления штанги стабилизатора поперечной устойчивости; 11 – штанга стабилизатора поперечной устойчивости

Задняя подвеска полунезависимая, рычажно-пружинная с продольными рычагами 1 (рис. 2), шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой 4 U-образного сечения. В балке установлен несъемный стабилизатор поперечной устойчивости торсионного типа. Продольные рычаги соединены с кузовом сайлент блоками. Пружины 3 подвески цилиндрические. Верхние и нижние концы пружин опираются на упругие резиновые прокладки. На рычагах подвески болтами 6 закреплены нижние концы телескопических гидравлических амортизаторов 2 двустороннего действия. Верхние концы амортизаторов прикреплены к кузову через резиновые подушки. Каждая ступица заднего колеса установлена на двухрядном шариковом подшипнике. Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются. Возможен лишь контроль состояния задней подвески по этим углам. Если измеренные углы не соответствуют контрольным значениям, проверьте состояние задней подвески.

Рис.2 Задняя подвеска Лада Ларгус 1 – продольный рычаг; 2 – амортизатор; 3 – пружина; 4 – балка; 5 – тормозная трубка; б – болт нижнего крепления амортизатора

Все электрические схемы автомобиля Lada Largus

Ниже приведены все электросхемы автомобиля. Данная ч/б подборка наиболее полная. Список цветных схем приведён в меню слева. Пояснения к соединениям и цепям, цветам разъёмов на схемах (обозначены цифрой и буквой) находятся тут. Перечень приборов, (обозначенных на схемах цифрами) находится тут Все схемы кликабельны и развёртываются в новой вкладке.

КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКУЮ СХЕМУ

Как читать принципиальную схему (пример схемы):

4	Цвет разъема
5	Схема разъема
6	Схема подсоединения
7	Цвет разъема
8	Номер платы, к которой подключен прибор
9	Номер прибора
10	Номинальный ток предохранителя
11	Расположение предохранителя на плате
12	Цвет держателя
13	Номер соединения
14	Номер места сращивания проводов
15	Номер соединения с «массой»
16	Вспомогательный элемент
17	Номер главы
18	Номер листа
19	Схема подсоединения
20	Код цепи (позволяет определить назначение провода), см. перечень цепей

Схема управления электроприводами замков дверей (замки с функцией «центральный замок» и ДУ)

Схема включения генератора, гидроусилителя рулевого управления

Схема включения генератора, стартера, АКБ (двигатель К7М710)

Схема включения генератора, стартера (двигатель К7М710)

Цепь заряда АКБ (двигатель К4М690)

Цепь запуска двигателя (двигатель К4М690)

Цепь включения звукового сигнала

Блок предохранителей в салоне

АКБ, блок предохранителей и реле в моторном отсеке

АКБ, блок предохранителей и реле в моторном отсеке (реле впрыска) (двигатели К4М690, К7М710)

АБС, датчики скорости колес

АБС, лампы стоп-сигналов

Датчик скорости автомобиля (передняя боковая подушка безопасности, двигатель К4М690)

Датчик скорости автомобиля (подушка безопасности водителя, двигатель К7М710)

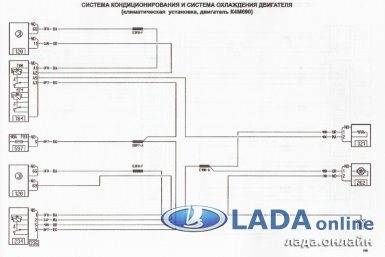

Система кондиционирования и система охлаждения двигателя (климатическая установка, двигатель К4М690)

Система кондиционирования воздуха и система охлаждения двигателя (климатическая установка, двигатель К7М710)

Указатели поворотов и аварийной сигнализации

Электрообогрев заднего стекла

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ ЗАДНИХ ДВЕРЕЙ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ ПЕРЕДНИХ ДВЕРЕЙ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ОБОГРЕВОМ

СТЕКЛООЧИСТИТЕЛИ ПЕРЕДНЕГО И ЗАДНЕГО СТЕКЛА, СТЕКЛООМЫВАТЕЛИ (с очистителем заднего стекла)

СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНЕГО СТЕКЛА И СТЕКЛООМЫВАТЕЛЬ (без очистителя заднего стекла)

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА (семейство F90, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА (семейство К90, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство К90, семь мест, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство К90, пять мест, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство F90, замки дверей с функцией «центральный замок» и ДУ)

ПРАВЫЙ ЗАДНИЙ ФОНАРЬ, ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА

ВЫКЛЮЧАТЕЛЬ СИГНАЛЬНОЙ ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

ОСВЕЩЕНИЕ ВЕЩЕВОГО ЯЩИКА

ГАБАРИТНЫЕ ОГНИ (с подсветкой вещевого ящика)

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

ЭЛЕКТРОВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ (обычная система отопления, двигатель К4М)

АУДИОСИСТЕМА С ЧЕТЫРЬМЯ ГРОМКОГОВОРИТЕЛЯМИ

АУДИОСИСТЕМА С ДВУМЯ ГРОМКОГОВОРИТЕЛЯМИ

АУДИОСИСТЕМА БЕЗ ГРОМКОГОВОРИТЕЛЕЙ

ДАТЧИК ДАВЛЕНИЯ МАСЛА

Датчик уровня тормозной жидкости

БЛИЖНИЙ СВЕТ ФАР

ДАЛЬНИЙ СВЕТ ФАР

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ ДВУХ-КАНАЛЬНАЯ (подушка безопасности водителя, подушка безопасности пассажира)

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ ОДНО-КАНАЛЬНАЯ (подушка безопасности водителя)

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (СНПБ) С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЯМИ РЕМНЕЙ БЕЗОПАСНОСТИ

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (СНПБ) С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС (модуль электробензонасоса)

КОМБИНАЦИЯ ПРИБОРОВ (маршрутный компьютер)

КОМБИНАЦИЯ ПРИБОРОВ (антиблокировочная система)

КОМБИНАЦИЯ ПРИБОРОВ (без антиблокировочной системы, без системы навигации)

КОМБИНАЦИЯ ПРИБОРОВ (маршрутный компьютер, антиблокировочная система)

ЦЕНТРАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ (ЦЭКБС)

Приемное кольцо (катушка связи) системы электронной противоугонной блокировки запуска двигателя

ЭСУД Автомобиля с двигателем К4М (рулевое управление с усилителем)

ЭСУД автомобиля с двигателем К7М (рулевое управление с усилителем)

Где находятся предохранители Лада Ларгус?

Предохранители Лада Ларгус находятся как в салоне, так и под капотом автомобиля. Салонный блок предохранителей находится в торце передней панели слева от водителя. Монтажный блок расположен под декоративной пластиковой крышкой, которая скрывает предохранители Лада Ларгус от посторонних глаз. Здесь расположена большая часть предохранителей, отвечающих за основное электрооборудование автомобиля.

У Ларгуса есть и второй блок предохранителей, который расположен под капотом автомобиля рядом аккумулятором и воздушным фильтром. В нем размещены силовые предохранители на кондиционер, вентилятор, ABS и т.д.

Зарядные устройства

Зарядные устройства.

Настоящий справочник содержит данные о различных зарядных устройствах. Материал систематизирован таким образом, чтобы читатель мог обеспечить грамотную эксплуатацию, применение, ремонт и даже изготовление зарядных устройств в домашних условиях. В книге также представлены принципиальные схемы и печатные платы зарядных устройств промышленного производства. Частные разработки помогут автолюбителям усовершенствовать и модернизировать уже имеющиеся промышленные приборы, изготовить один из предложенных вариантов или на базе огромного количества схемных решений собрать своё оригинальное устройство, объединив понравившиеся узлы и блоки из нескольких предложенных зарядных устройств.

Lada Largus. Устройство, обслуживание, ремонт

книга по ремонту бесплатно

Автомануал по ремонту ВАЗ Lada Largus в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Язык: русский

Формат: pdf

Размер: 44.8 Mb

Файл скачан 1123 раз(а)

Подробнее о том, как скачать книгу по ремонту ВАЗ Lada Largus бесплатно.

Да, вы можете бесплатно скачать книгу Lada Largus. Устройство, обслуживание, ремонт. Для этого не требуется никаких дополнительных действий, кроме непосредственной загрузки файла.

Схемы электрооборудования Lada Largus (до и после 2021 года)

Любой водитель может столкнуться с неисправностями в электрооборудовании автомобиля. Далее вы найдете электросхемы семейства Лада Ларгус, которые помогут решить возникшие проблемы, а также упростят процедуру установки дополнительного оборудования, например, сигнализации, парктроника, камеры заднего вида и пр.

Схемы Lada Largus до 2021 года

Скачать электрические схемы Лада Ларгус:

Чтобы скачать файлы нужно авторизироваться на сайте

Схема электрических соединений ЭСУД R4M ЕВРО-5 автомобиля Lada Largus:

Чтобы скачать файлы нужно авторизироваться на сайте

Схемы Lada Largus FL после 2021 года

Схему для LADA Largus FL Cross в комплектации Luxe с двигателем ВАЗ 21129 (KS045_RS045_XL5_A2) прислал один из пользователей сайта:

Скачать в хорошем качестве: Чтобы скачать файлы нужно авторизироваться на сайте

Другую справочную информацию по семейству Lada Largus найдете в этом разделе.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

ТОП материалы недели

ТОП товаров в магазине (еще)

Лада.Онлайн

• О проекте
• ·
• Правила
• ·
• Политика конфид.
• ·
• Контакты
• ·
• Мобильная версия
• ·
• Концепты LADA
• ·

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Автомобильные сигнализации

Автомобильные сигнализации.

Справочник для тех, кто хочет самостоятельно выбрать, произвести установку, настройку, необходимый ремонт сигнализации своей машины. Справочник будет полезен как для практикующих установщиков и ремонтников, так и для широкого круга автомобилистов. В нем подробно рассматриваются характеристики автосигнализаций, программирование брелков, системы, общие параметры установки, специальные функции, отличающие одну систему от другой. Причем рассмотрены базовые модели, на которых построен модельный ряд, состоящий из нескольких подтипов, которые могут незначительно отличаться комплектацией, дополнительными опциями.

Справочник по современным автосигнализациям. (Том 1, Том 2)

Справочник по современным автосигнализациям. Впервые в СНГ появляется многотомный справочник по установке современных автосигнализаций. Динамика развития автомобильных охранных систем очень интенсивна, постоянно появляются новые схемные решения. Поэтому представленные на рынке модели обновляются уже через год-два. А установщикам постоянно нужно быть в курсе новинок рынка автомобильных охранных систем. Эту потребность учитывают создатели данного многотомного справочника, который посвящен рассмотрению установки самых современных моделей, выпускаемых и устанавливаемых в этом году. Упор сделан именно на установку и схемотехнику.

Схемы электрических соединений автомобиля LADA LARGUS и его модификаций

Схемы электрических соединений автомобиля LADA LARGUS — В альбоме представлены схемы электрических соединений кара LADA LARGUS c движками К4М(16кл) и К7М(8кл) ЕВРО-4 в комплектации с гидроусилителем рулевого управления, эпектростеклоподъемниками фронтальных и задних дверей ,с аудиосистемой, с центральным коммуникационным блоком салона, с системой надувных подушек сохранности, с электроприводом и электрообогревом внешних зеркал , с антиблокировочной системой тормозов, с системой кондиционирования воздуха. Электронные схемы разработаны в соответствии с конструкторской документацией на автомобили LADA LARGUS по состоянию на 01.11.2012 г.

Автосигнализации от А до Z

Автосигнализации от А до Z — Данный справочник посвящен электронным противоугонным системам, а также автомобильным сигнализациям. Он содержит максимально полное описание, включая электрические схемы и схемы по монтажу практически всех автомобильных сигнализаций, охранных систем и сервисных элементов к ним. Рассмотрены сигнализации, иммобилайзеры, автопейджеры и другие сервисные комплектующие, выпускаемые под торговыми марками Alligator, Avital, Benxon, Black Bug, Clifford, Cobra, Crime Guard, DEL, F.B.I., Omega, Prestige и многие другие. Приведены схемы подключения и рекомендации по установке. Разработан наглядный иллюстрационный материал.

Руководство по ремонту Лада ларгус — Lada Largus

Руководство по ремонту и эксплуатации автомобиля Лада ларгус — Lada Largus.

Имя:

Руководство по ремонту и эксплуатации автомобиля Лада ларгус — Lada Largus.Издательство: Третий римГод выпуска: 2012Язык: РусскийФормат файла: pdfРазмер: 636,47 мб.

Скачать:

Доступ только зарегистрированным.

Описание:

Красивый иллюстрированный мануалруководство по ремонту Лады Ларгус , также руководство по техническому обслуживанию и эксплуатации Lada Largus, устройство Лада Ларгус с кузовом: универсал и фургон выпускаемого с 2012 года, установленными бензиновыми двигателями К4М 16 кл -1,6 л. и К7М 8кл — 1,6 л.

Руководство поможет всем обладателям автомобилей поддерживать машину в хорошем рабочем состоянии, с экономить на техническом обслуживании и ремонте, деньги и свое время, а работникам СТО и автосервисов это цветное иллюстрированное издание поможет в выполнении своей качественной работы.

В руководство по ремонту ВАЗ Лады Ларгус

входят более 3000 цветных фото снимков, четко отображая весь процесс диагностики и ремонта всех систем и агрегатов Lada Largus, а также ремонт ДВС Лада Ларгус, все тех. характеристики Лады Ларгус, самые распространенные неполадок и методы по их устранению от ведущих профессионалов, в пошаговом режиме.

Пособие предназначено, не только для профессиональных автосервисов с дорогим оборудование а рассчитано на простых смертных занимающихся ремонтом и техническим обслуживанием своего автомобиля ВАЗ Лада Ларгус в гаражах оборудованные под мастерские имеющие не большие навыки в этом и простой, общедоступный инструмент для этого, который можно приобрести в любом авто магазине или рынке.

Ремонт всех компонентов, многочисленных узлов и конкретных деталей ВАЗ Лады Ларгус в каждом разделе руководства по ремонту Лады Ларгус

сформированы в удобной пошаговой инструкции от простого к наиболее сложному: от элементарно простейших, но полезных начинающим, действий по самостоятельному плановому обслуживанию, необходимым регулировкам и настройкам систем и механизмов VAZ Лада Ларгус, монтажа демонтажа деталей подлежащих замене, до долговременного и тщательного ремонта вышедших из строя агрегатов, с которыми без определенных навыков и дополнительных технических знаний просто не обойтись.

В руководстве по ремонту ВАЗ Lada Largus

имеются следующие разделы: — Устройство VAZ Лады Ларгус – общий обзор сведений о модели а так же паспортные данные Lada Largus ВАЗ, приборы и панели управления автомобилем. — Предписания по эксплуатации Лада Ларгус ВАЗ – подготовка автомобиля перед выезду, пожелания для безопасности движения — Неисправности с автомобилем в дороге – методы выхода из той или иной ситуации. — Тех. обслуживание VAZ Lada Largus – полное руководство в пошаговом иллюстрированом формате. — Данные для ремонта автомобиля Лады Ларгус ВАЗ компонентов таких как, двигатель, рулевое управление, ходовая часть, тормозная система, трансмиссия – указанны все важные настройки этих систем, малый и большой ремонта машины, разборка и сборка всех важных узлов и каждого по раздельности агрегатов ВАЗ Лады Ларгус и много информации полезной для пользователя. — Кузов Лады Ларгус ВАЗ — характерные и конструктивные особенности, обоих вариантов кузовов и замена в этих кузовах, вышедших из строя элементов. — Электрооборудование Лады Ларгус ВАЗ – нахождение и удаление неисправностей в основных цепях и блоках — Электрическая схема-техника Лады Ларгус ВАЗ – упрощение автолюбителю поиск неисправностей в электрооборудовании.

В разделы мануала руководство по ремонту Лады Ларгус ВАЗ

вошли все нужные данные без который ни как не обойтись авто владельцу VAZ Lada Largus, с цветными иллюстрациями подробно описывающий весь процесс ремонта и обслуживания автомобиля в гаражных условиях в пошаговом режиме от простого к сложному.

Способы подключения к основной электропроводке Лады Ларгус

Что касается вопроса электрической коммутации, более актуальным будет обсуждение того, не как подключать провода, а чем. Соединить между собой парочку проводников — навыков хватит практически у каждого. Вот соединить их качественно или надежно — это уже надо уметь. Мы же с вами обсудим и то, как лучше всего выполнить врезку в существующую электропроводку и чем ее выполнить.

Подключение проводов к стандартной проводке

Проще всего, естественно, выполнить соединение обычной скруткой. Но подобного рода метод “не есть комильфо”. Контакт рано или поздно потеряется. В целом же, его нельзя назвать надежным. Но это действительно проще всего и достаточно, чтобы предварительно опробовать произведенную коммутацию.

Если вы владеете навыком пайки — залудить и спаять проводники будет простым и надежным способом. Подобного рода подключение никогда не окислиться со временем, а прочность его будет сравнима с прочностью самого проводника. Потому пайка — это хорошо.

Но не одна лишь пайка способна выручить вас в вопросе подключения задних фонарей на Лада Ларгус. Дешевым и практичным способом будет использование самых обычных винтовых клеммников. Стоят они копейки и продаются практически в любом магазине электротоваров. Чтобы не резать основную проводку — согните ее в месте соединения и таким образом зажмите винтовым контактом.

Ну и самым оптимальным будет использование специальных клеммников, известных как ответвители с зажимом. Они специально предназначены для того, чтобы подключаться к действующей электропроводке без скрутки, пайки и необходимости ее разрезать. Пожалуй, данный способ можно считать приоритетным. Мы же наконец перейдем к процессу самого подключения.

Электрическая схема подключения, как правильно соединить провода

Возьмем в руки действующий электрический штекер, подключаемый к основным фонарям Лада Ларгус. К нему подходят провода пяти разных цветов, среди которых:

• общий провод, он же “плюс”;
• питание на указатели поворота;
• на противотуманки;
• на задний ход;
• на тормоз, а также габарит.

Среди всего этого не очень хитрого переплетения разноцветных проводников нас интересуют следующие цвета:

• черный — общий провод;
• оранжевый — отвечающий за стоп-сигнал;
• синий — отвечающий за габариты.

Именно такая схема подключения допускается на Лада Ларгус. Задние фонари, установленные вместо накладок, конечно, можно подключить к любым другим проводам в штекере, но это будет противоречить техническому регламенту АвтоВАЗа, потому ничего своего выдумывать мы не будем и не станем учить Вас плохому. Проводники дополнительного освещения имеют следующие цвета изоляции:

• черный — общий “плюсовой” проводник;
• красный — предстоит соединить с оранжевым на штекере, он отвечает за стоп-сигнал;
• желтый — предстоит соединить с синим на штекере, он отвечает за габариты.

Никаких прочих нюансов электрическое подключение не имеет. Перед окончательной сборкой обшивки рекомендуется, все-же, протестировать правильное функционирование дополнительных фонарей. Это поможет вам избежать “дурной работы” в случае ошибки. В целом же, никаких проблем быть не должно, все предельно просто, и вскоре вы уже сможете самостоятельно рассекать по дорогам на обновленной и тюнингованной Лада Ларгус всем на зависть.
