Установка ходовых огней на Рено Логан

Блок под капотом

В моторном отсеке Рено Логан 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото – схема

Обозначения

597А – F1	60А Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А – F2	60А Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В – F1	30А Питание платы реле
597В – F2	25А Цепь питания реле системы впрыска
597В – F3	5А Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C – F1	50А ЭБУ АБС
597C – F2	25А ЭБУ АБС
597D – F1	40А Реле большой скорости вращения электро вентилятора (реле 236), плата реле
299 – 231	20А Противотуманные фары
299 – 753	20А Насос омывателя фар
784 – 474	20А Реле включения компрессора кондиционера
784 – 700	20А Реле малой скорости вращения электро вентилятора
1034 – 288	20А Реле освещения дневного движения
1034 – 289	20А Реле освещения дневного движения
1034 – 290	20А Реле освещения дневного движения
1047 – 236	20А Реле топливного насоса
1047 – 238	20А Реле блокировки впрыска
233	40А Реле вентилятора отопителя
236	40А Реле большой скорости вращения электро вентилятора

Вариант 2

Схема

Расшифровка

F01	60А Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02	30А Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03	25А Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04	5А Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05	15А Резерв
F06	60А Цепь электропитания блока предохранителей в салоне
F07	40А Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 F09	25/50А Цепи ЭБУ АБС

К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
К5 — реле топливного насоса и катушки зажигания.
К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
К7 — реле насоса омывателя фар.
К8 — реле противотуманных фар. См. информацию про F31.

По данному материалу мы так же подготовили видео материал у нас на канале. Смотрите и подписывайтесь!

А если есть что добавить или остались вопросы пишите в комментарии.

Типы ламп рено логан 2

Лаппа ближнего света

— галогеновая лампа Н7 мощность 55 ватт. Цилиндрической формы, с двумя контактами.

h7 галогеновая лампа

Лампа дальнего света

галогеновая лампа Н1 ; мощность 55 ватт. Лампа Н1 меньшего размера. Небольшим стеклянным цилиндром на конце, где находится нить накаливания.

h1 лампа

Лампа габаритного света и дневного ходового огня

— бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.

Лампа габаритного света и дневного ходового огня

Лампа указателя поворота, заднего хода и задней противотуманной фары

— одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

p21w лампа

Лампа в противотуманной фары

— галогеновая лампа Н16. Г образная, двух контактная лампа, мощностью 19 ватт с пластиковым цоколем.

Лампа в противотуманной фары Логан

Лампа сигнала торможения и габаритного света

— двухконтактная лампа накаливания с металлическим цоколем P21/5W, мощностью 21/5 ватт.

P21/5W

Лампа освещения номерного знака, багажника, вещевого ящика и освещения салона

— маленькая одноконтактная лампа W5W, мощностью 5 ватт.

W5W

Узнайте больше о новом Логан

Как поменять лампочки габаритных огней на Рено Логан за 5 минут
Как поменять лампу габарита на рено логан
Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости
Купить сцепление и комплектующие для Renault Logan в Кирове, продажа сцеплений и комплектующих для Renault Logan – цены, описание и фото на сайте Авто.ру.
Ремонт Renault Logan : Замена блок-фары
Устройство передней подвески Рено Логан
Двигатель Рено Логан 1.4: ресурс, мощность, неисправности
Рено Логан базовая комплектация и другие

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой.Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы. Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А

Отсоедините разъем лампочки 1

Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1

Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.
Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью.
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W

5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.

Отличаются ли фары на разных поколениях логана и замена ламп в них

На сегодняшний день автомобиль Renault Logan насчитывает два поколения. Первое начало свою жизнь в 2005 году на заводе «Рено Россия» (Москва) и закончило в 2020.

Второе поколение родилось в Тольятти (АвтоВАЗ) в 2020 году, и выпуск его продолжается по сей день.

Как видно из приведенных фото, блок-фары у поколений несколько отличаются, и отличия эти не только внешние, но и конструктивные. Тем не менее алгоритм замены ламп габаритных огней у Рено Логан I и Рено Логан II почти одинаков. Единственное отличие – защитная крышка (Логан II), которая закрывает цоколь лампы габаритов.

Что касается задних фонарей, то конструкция их не изменилась вовсе, а значит, и алгоритм замены лампочек в них остался прежним.

Как выбрать ДХО для Renault Logan

Если вам нужно вмонтировать ДХО на Логан, выберите в магазине соответствующий комплект. Сейчас существует несколько видов дневных огней различных марок, отличающихся друг от друга ценой и техническими характеристиками. Конечно, некоторые автолюбители изготавливают ДХО своими руками, используя полоску светодиодов и провода.

На сегодняшний день существуют ДХО на которых есть интеллектуальный модуль. Если вы хотите, чтобы включение и отключение светодиодов контролировалось автоматически, то выбирайте именно такие наборы. Помните, что их монтаж гораздо разумнее доверить профессионалам, работающим на станциях технического обслуживания.

Замена передней фары на Рено Логан, Сандеро, Лада Ларгус

Важно помнить нормативные требования по монтажу дневной подсветки. Высота должна составлять — мм от поверхности земли

Внешний край должен отстоять от габаритного на мм. Между внутренними краями должно быть расстояние минимум в мм при габаритной ширине ТС более мм, в противном случае его можно сократить.

Место установки ходовых огней можно выбрать, ориентируясь на собственное удобство. Часто кнопку врезают в центральную консоль на место включения кондиционера и рядом с рычагом открытия багажника.

Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками. Будем модернизировать автомобиль по оптимальному варианту. Установка В базовой комплектации французского автомобиля нет противотуманных фар, но в переднем бампере предусмотрено место для них.

Для Renault Logan идеально подойдёт корпус круглой формы. Базовая комплектация Рено Логан не предусматривает противотуманные фары. Главное — обеспечить работу ДХО при пуске двигателя и отключение огней при включении фар.

Промокоды со скидками на светильники

Более дорогие модели снабжены интеллектуальным блоком включения и выключения. Рассмотрим подключение без модуля.

Сами огни добротные, судя по весу, в металлическом корпусе с радиатором на тыльной стороне и защелками для крепления к бамперу. Линза — стеклянная, очень грамотно просчитанная. Заявленная электрическая мощность — 8 Ватт, я намерил 0. Выходит, блок питания кушает мА, что вполне нормальный показатель.

Сперва не понравились провода подвода к лампочкам — уж очень они показались тонкими и хлипкими.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Устанавливаем дхо на рено логан своими руками, инструкция по монтажу дневных ходовых огней | Диабло Между внутренними краями должно быть расстояние минимум в миллиметров при габаритной ширине ТС более миллиметров, в противном случае его можно сократить. Спрашивайте, я на связи!

Какие лампы выбрать

Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.

При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.

Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.

Лампы накаливания

Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.

Галогенные

Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.

Ксеноновые или газоразрядные

Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.

Светодиодные

Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.

При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя

Bosch

По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.

Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.

Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.

Основным недостатком по мнению автовладельцев является высокая стоимость.

Osram

Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.

Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.

Philips

Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.

NARVA

Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.

Koito

Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.

Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.

ДХО своими руками на DUSTER — Renault Duster, 1.6 л., 2013 года на DRIVE2

Пользователь сказал cпасибо:

Там изложено все до копейки — проект полностью открыт для повторения и модернизации. Вкратце контроллер работает так: Плавно гаснут после остановки и истечения времени задержки тоже настраивается. При включении габаритов ДХО плавно гаснут. При отключении зажигания ДХО гаснут.

Можно настроить, чтобы ДХО зажигались на определенной скорости. Здесь распишу как установить сей контроллер на Sandero или родственные по проводке автомобили.

Для установки требуются минимальные знания электрооборудования транспортного средства. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты. Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками.

Будем модернизировать автомобиль по оптимальному варианту.

Установка В базовой комплектации французского автомобиля нет противотуманных фар, но в переднем бампере предусмотрено место для них.

Для Renault Logan идеально подойдёт корпус круглой формы. Базовая комплектация Рено Логан не предусматривает противотуманные фары. Так и должно быть!

Мой аккаунт

Что получится в случае ошибки: Допустим, диод будет включён в прямом направлении. Тогда при срабатывании габаритов возникнет короткое замыкание; Если диода не будет в схеме, то быстро окислятся контакты, коммутирующие цепь габаритов. Возможно, что диод внутри клеммника отсутствует.

Подойдёт деталь из серии 1NN Установить дневные ходовые огни на Рено Логан можно только с использованием реле. Его, по идее, можно заменить транзисторами.

Но с ними всё будет ещё сложней! Подключаем четыре провода С назначением двух проводов из пяти мы определились выше.

Среди оставшихся трёх проводов найдите два, которые при срабатывании реле размыкаются.

Один из них любой подключают к боковой клемме реле K5. И конечно, реле K5 нужно будет вернуть на место.

Он нужен, чтобы подключиться к синему проводу, подводимому к лампе габарита. Смысл сказанного понятен из фото. Используйте любую из точек, обозначенных на чертеже.

Для каждого провода рекомендуется купить контактный лепесток М6. Финальный вариант простой схемы Если всё сделать, как сказано выше, будет реализована схема, как на фото.

Так вы улучшите влагоустойчивость и продлите время эксплуатации ДХО. Установите дневные огни в переднем бампере автомобиля.

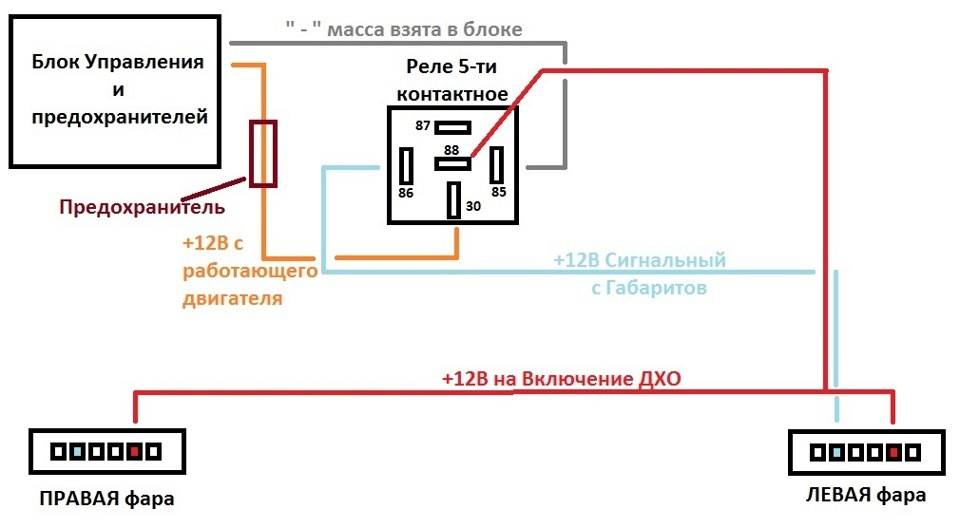

Выполните подключение проводов ДХО к реле. Это наиболее распространённый способ инсталляции приспособлений на Рено Логан. Существуют и другие методы монтажа ДХО.

Например, некоторые автолюбители подключают дневные огни через подрулевой подключение дхо рено ближнего и дальнего света и замок зажигания. Такая установка не требует выключения ДХО вручную после включения фар. Кнопку отключения ходовых огней тоже размещают по-разному.

На этом все, спасибо за внимание. Кому нужно помочь в установке и советами, пишите, спрашивайте, буду рад подсказать что и

Всем удачи на дорогах

Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей

Всем удачи на дорогах. Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей.

Для установки требуются минимальные знания электрооборудования транспортного средства. Вариант класса люкс. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты.

Установка ДХО на Renault Logan своими руками

Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. В этом случае й контакт соединяют с лампой давления масла.

В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Рено Логан замена лампочки ближнего света

Заводская блок-фара, применяемая в качестве головного осветительного прибора в модели Рено Логан, содержит в своей конструкции несколько ламп, отвечающих за:

активацию указателя поворота;
включение ближнего или дальнего света (тип «H-4»);
габаритную подсветку.

Как правило, обозначенные лампы на Рено Логан способны прослужит не более 2-х лет, после чего требуется замена лампы ближнего света. Операция не отличается какой-либо сложностью, однако ее выполнение, с целью избегания возможных незапланированных казусов, требует четкого следования конкретной инструкции.

Для того, чтобы была проведена замена лампы ближнего света на французском автомобиле Рено Логан применимы два варианта их исполнения.

Способ №1, являющийся «официальным»

Успешная замена лампы ближнего света, отвечающей за ближний свет, требует вооружиться таковым комплектом инструментов:

торцевыми головками («10-й» и «13-й» типоразмеры);
простыми ключами на «8» и «10»;
обычным удлинителем.

Производим нехитрые действия по демонтажу блок-фары.

Для этой цели отключаем «минус» от АКБ.
Выполняем процедуру снятия бампера Рено Логан и защитного чехла, служащего для прикрытия механизма корректора фар.
Отсоединяем трос корректора, после чего отвинчиваем болты фиксации непосредственно блок-фары.
Поддерживая световой прибор, аккуратно отводим его в сторону.
Отогнув фиксатор и сняв крышку, отсоединяем электрические колодки от соответствующих розеток на тыльной стороне корпуса блок-фары.
Вынимаем устройство и укладываем на подходящую поверхность, приняв меры по защите от механического повреждения лицевой пластиковой колбы.
Демонтируем крышку, после чего отжимаем и отводим фиксатор.
Исключив возможность прикосновения к колбе, вынимаем лампу.
Устанавливаем новый элемент и собираем все демонтированные ранее узлы на место.

Способ №2. «Упрощенный»

Демонтируем АКБ (при замене лампы на левой стороне).
Надавливаем на фиксатор и извлекаем крышку.
Отсоединяем электрическую колодку подводящих проводов.
Вынимаем резиновую уплотняющую манжету.
Размыкаем крючок совместно с фиксатором и, нажав на последний, отводим его, после чего извлекаем отработанную лампу.
Устанавливаем новый элемент и осуществляем сборку по обратному демонтажу алгоритму.

Процедуры по замене как левой, так и правой ламп идентичны.

Как выбрать «расходник»?

Если склониться к приобретению ламп, выдающих холодный свет, для Renault Logan то при дожде или в туман они будут не способны на обеспечение нормальной видимости.

Современный рынок переполнен продуктами для Рено Логан, работа которых реализована посредством различных технологий и принципов. Рассмотрим некоторые с целью определения потребительских качеств и недостатков. Главное чтобы замена лампочки ближнего света произошла на качественный долговечный продукт.

Накаливания

Наиболее простой и нетребовательный тип осветительных элементов. Основа конструктива – инертный газ, которым заполнена герметичная колба с интегрированными в нее электродами и вольфрамовой нитью.
